MAZDA MODEL 2 2018 Manual del propietario (in Spanish)

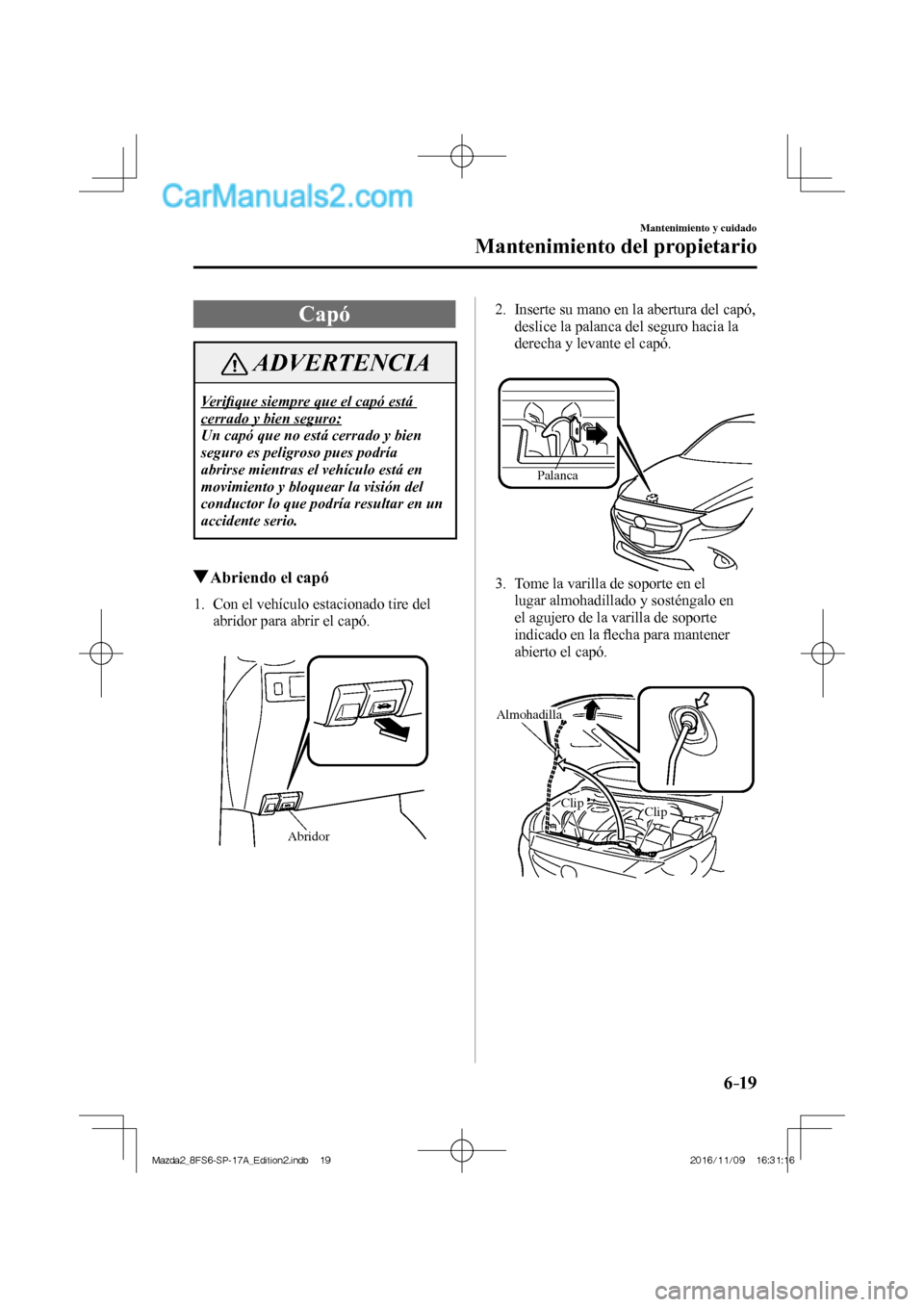

6–19
Mantenimiento y cuidado
Mantenimiento del propietario
Capó
ADVERTENCIA
Verifi que siempre que el capó está
cerrado y bien seguro:
Un capó que no está cerrado y bien
seguro es peligroso pues podría
abrirse mientras el vehículo está en
movimiento y bloquear la visión del
conductor lo que podría resultar en un
accidente serio.
Abriendo el capó
1. Con el vehículo estacionado tire del
abridor para abrir el capó.


Abridor 2. Inserte su mano en la abertura del capó,
deslice la palanca del seguro hacia la
derecha y levante el capó.


Palanca

3. Tome la varilla de soporte en el
lugar almohadillado y sosténgalo en
el agujero de la varilla de soporte
indicado en la fl echa para mantener
abierto el capó.


ClipClip
Almohadilla

Mazda2_8FS6-SP-17A_Edition2.indb 19Mazda2_8FS6-SP-17A_Edition2.indb 192016/11/09 16:31:162016/11/09 16:31:16

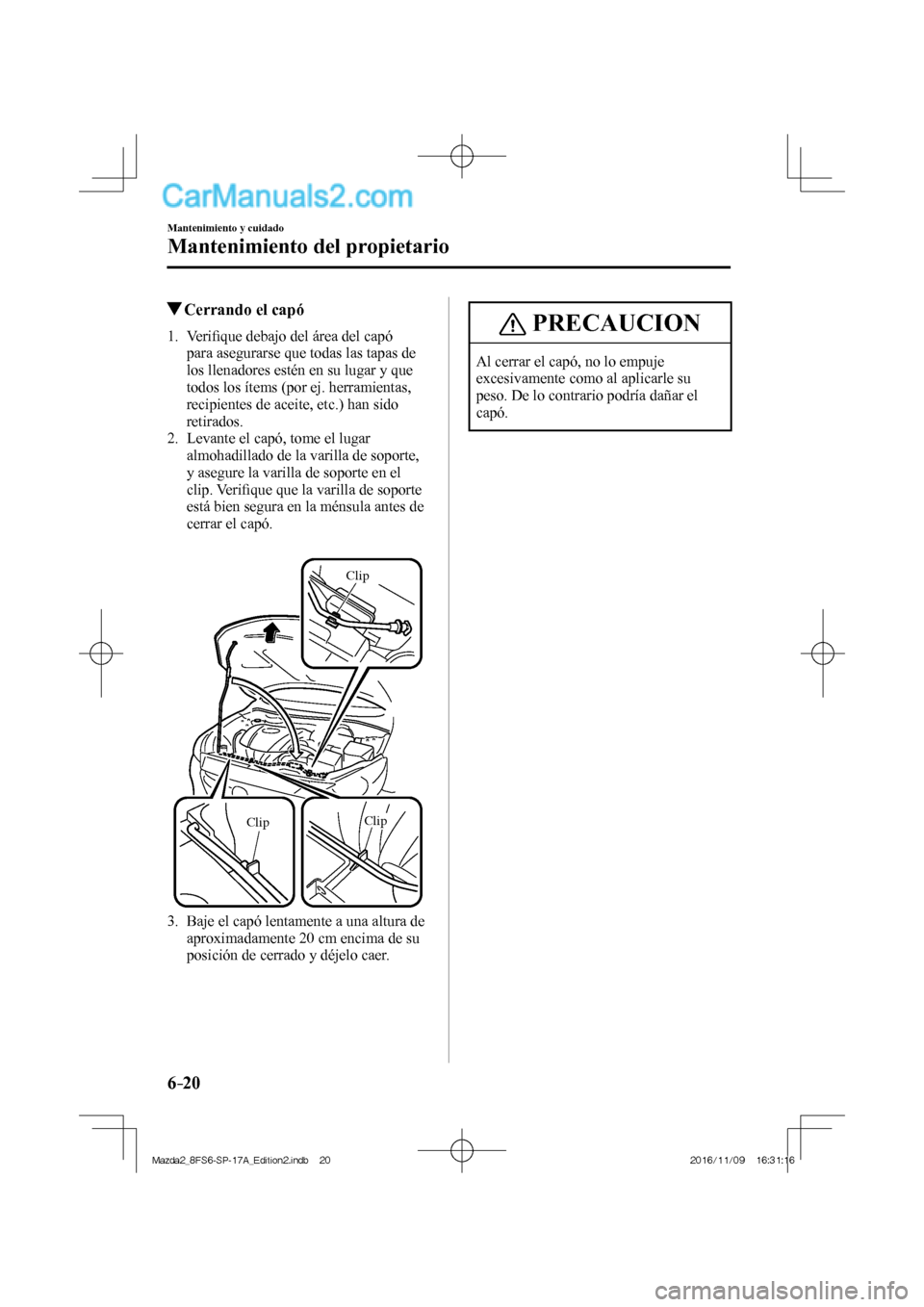

6–20
Mantenimiento y cuidado
Mantenimiento del propietario
Cerrando el capó
1 . V e r ifi que debajo del área del capó
para asegurarse que todas las tapas de
los llenadores estén en su lugar y que
todos los ítems (por ej. herramientas,
recipientes de aceite, etc.) han sido
retirados.
2. Levante el capó, tome el lugar
almohadillado de la varilla de soporte,
y asegure la varilla de soporte en el
clip. Verifi que que la varilla de soporte
está bien segura en la ménsula antes de
cerrar el capó.


Clip
ClipClip

3. Baje el capó lentamente a una altura de
aproximadamente 20 cm encima de su
posición de cerrado y déjelo caer.

PRECAUCION
Al cerrar el capó, no lo empuje
excesivamente como al aplicarle su
peso. De lo contrario podría dañar el
capó.
Mazda2_8FS6-SP-17A_Edition2.indb 20Mazda2_8FS6-SP-17A_Edition2.indb 202016/11/09 16:31:162016/11/09 16:31:16

6–21
Mantenimiento y cuidado
Mantenimiento del propietario

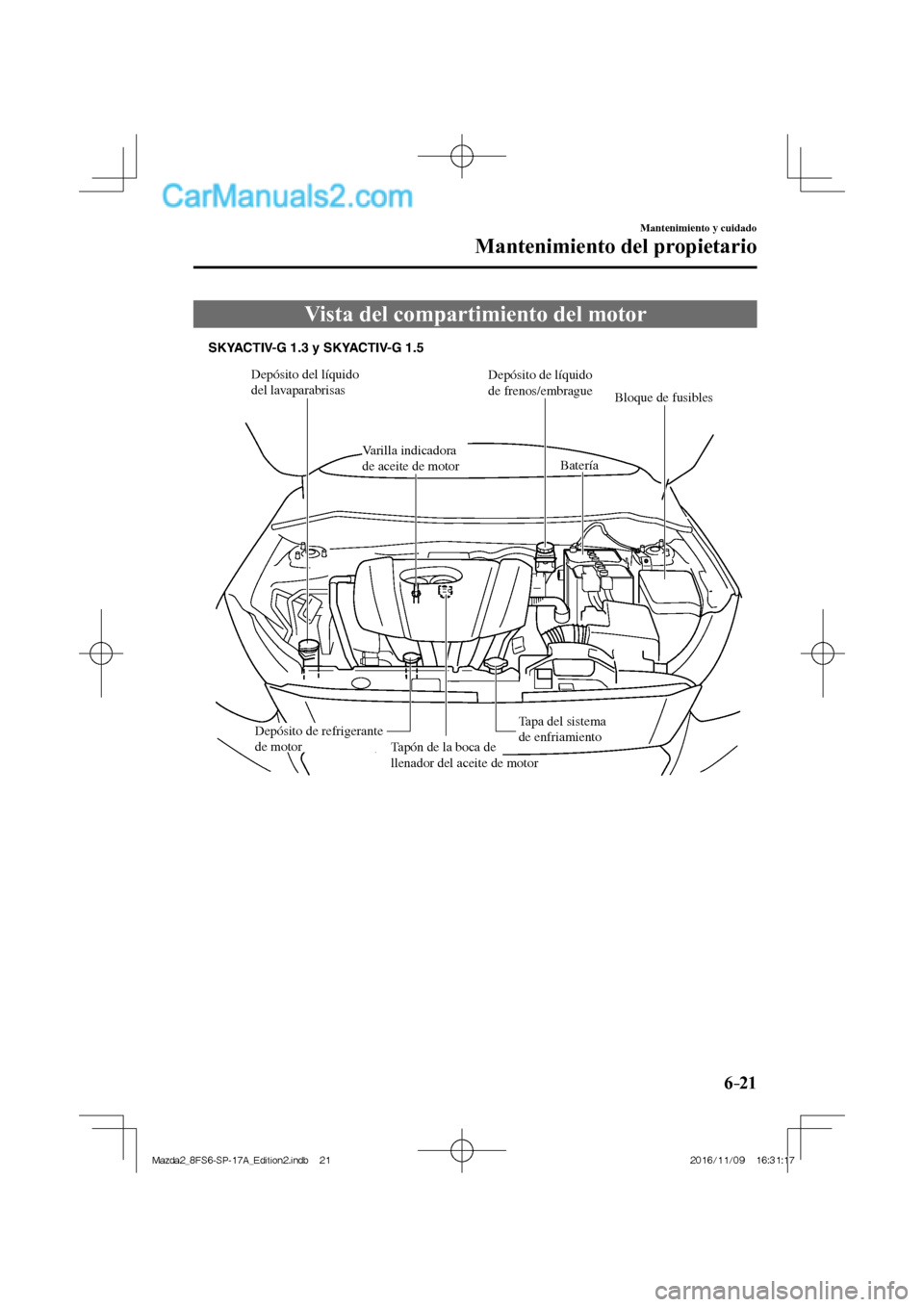

Vista del compartimiento del motor

Depósito del líquido
del lavaparabrisasDepósito de líquido
de frenos/embrague
Varilla indicadora
de aceite de motorBatería
Bloque de fusibles
Tapa del sistema
de enfriamientoDepósito de refrigerante
de motor
Tapón de la boca de
llenador del aceite de motor SKYACTIV-G 1.3 y SKYACTIV-G 1.5


Mazda2_8FS6-SP-17A_Edition2.indb 21Mazda2_8FS6-SP-17A_Edition2.indb 212016/11/09 16:31:172016/11/09 16:31:17

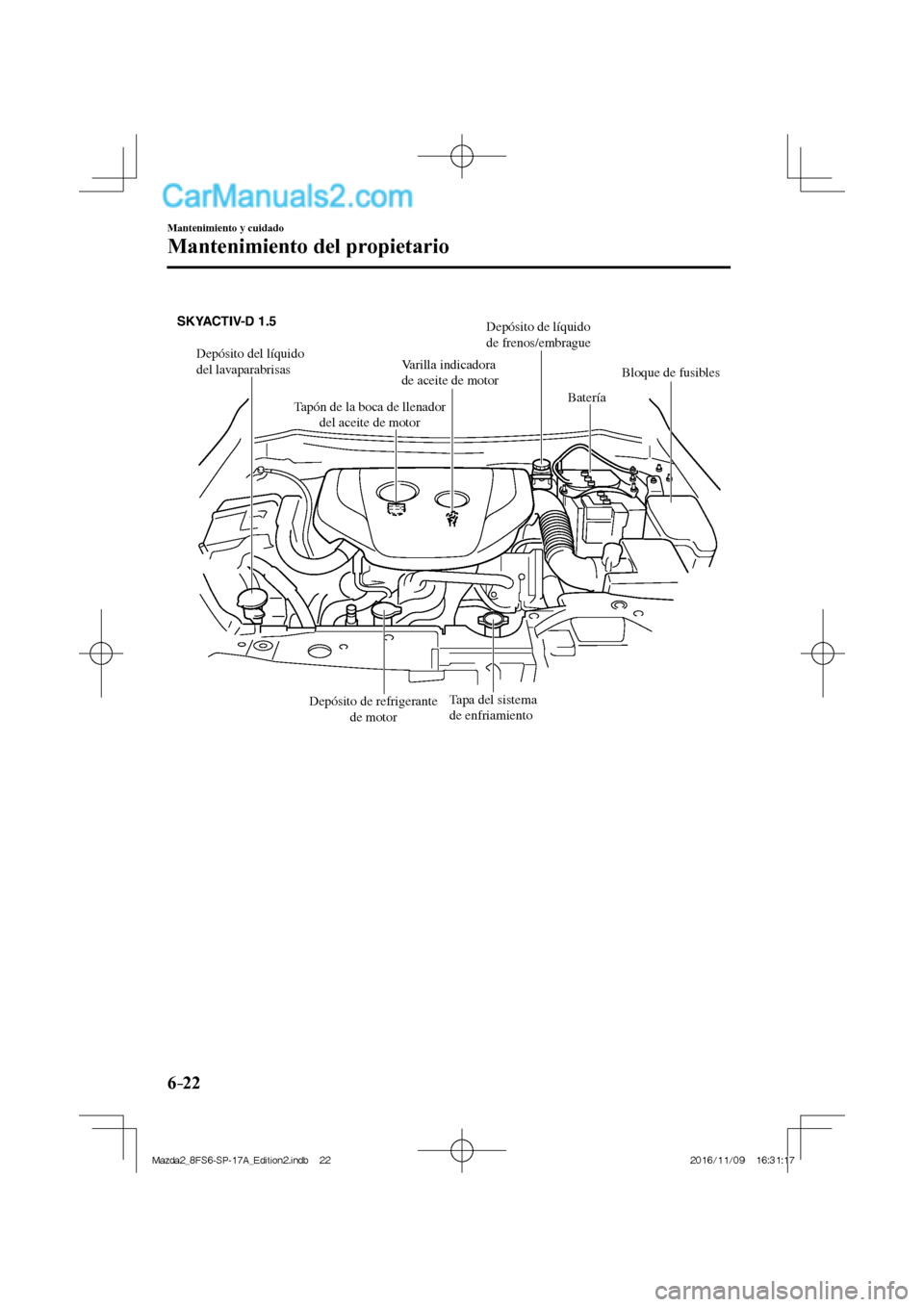

6–22
Mantenimiento y cuidado
Mantenimiento del propietario

Depósito del líquido
del lavaparabrisasVarilla indicadora
de aceite de motor
Batería
Bloque de fusibles
Tapa del sistema
de enfriamiento
Depósito de refrigerante
de motor Tapón de la boca de llenador
del aceite de motor SKYACTIV-D 1.5
Depósito de líquido
de frenos/embrague

Mazda2_8FS6-SP-17A_Edition2.indb 22Mazda2_8FS6-SP-17A_Edition2.indb 222016/11/09 16:31:172016/11/09 16:31:17

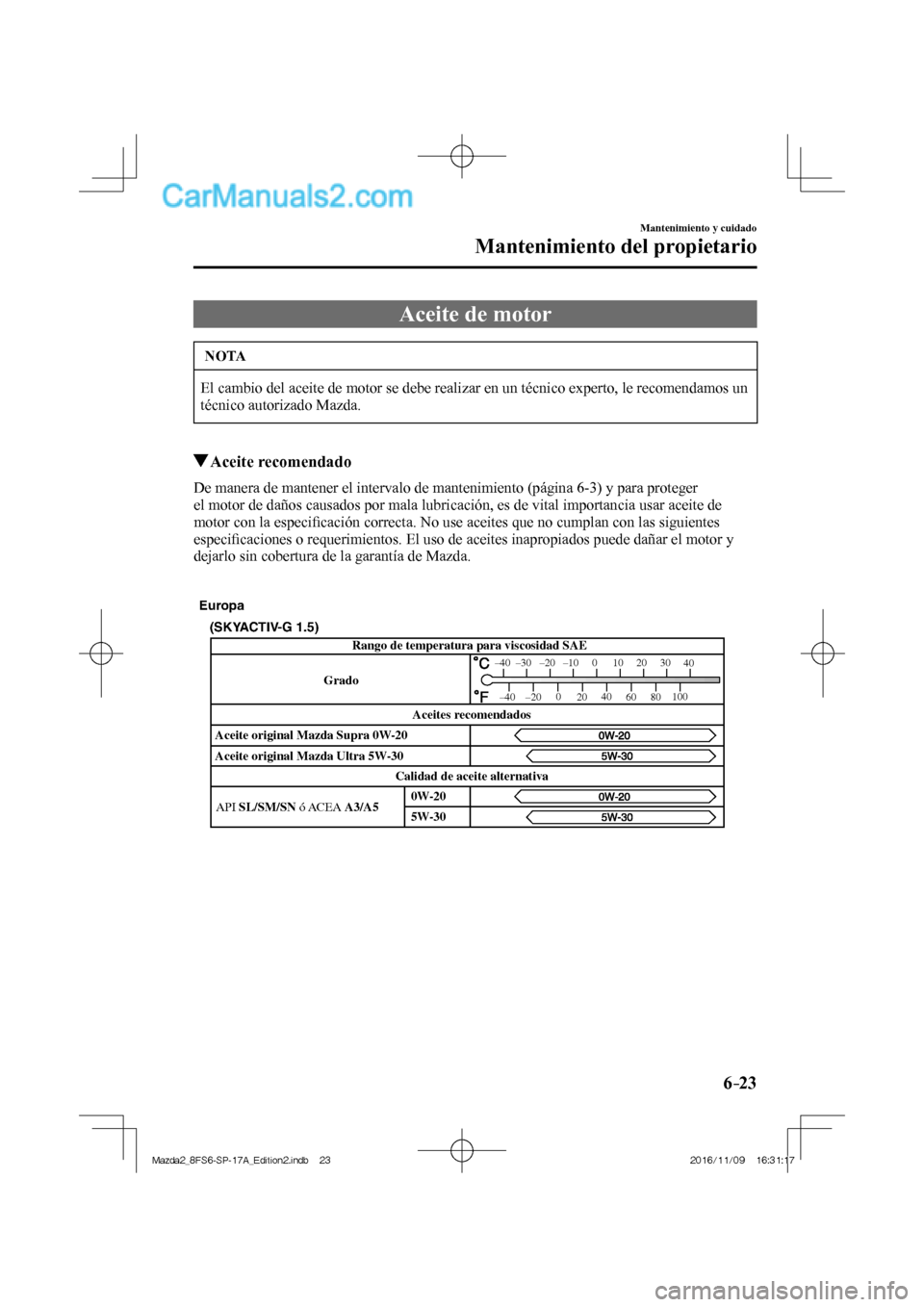

6–23
Mantenimiento y cuidado
Mantenimiento del propietario
Aceite de motor
NOTA
El cambio del aceite de motor se debe realizar en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Aceite recomendado
De manera de mantener el intervalo de mantenimiento (página 6-3 ) y para proteger
el motor de daños causados por mala lubricación, es de vital importancia usar aceite de
motor con la especifi cación correcta. No use aceites que no cumplan con las siguientes
especifi caciones o requerimientos. El uso de aceites inapropiados puede dañar el motor y
dejarlo sin cobertura de la garantía de Mazda.


Rango de temperatura para viscosidad SAE
Aceite original Mazda Ultra 5W-30
API SL/SM/SN ó ACEA A3/A5 Aceite original Mazda Supra 0W-20
Calidad de aceite alternativaAceites recomendados
–30
–20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Grado
5W-30 0W-20
(SKYACTIV-G 1.5) Europa

Mazda2_8FS6-SP-17A_Edition2.indb 23Mazda2_8FS6-SP-17A_Edition2.indb 232016/11/09 16:31:172016/11/09 16:31:17

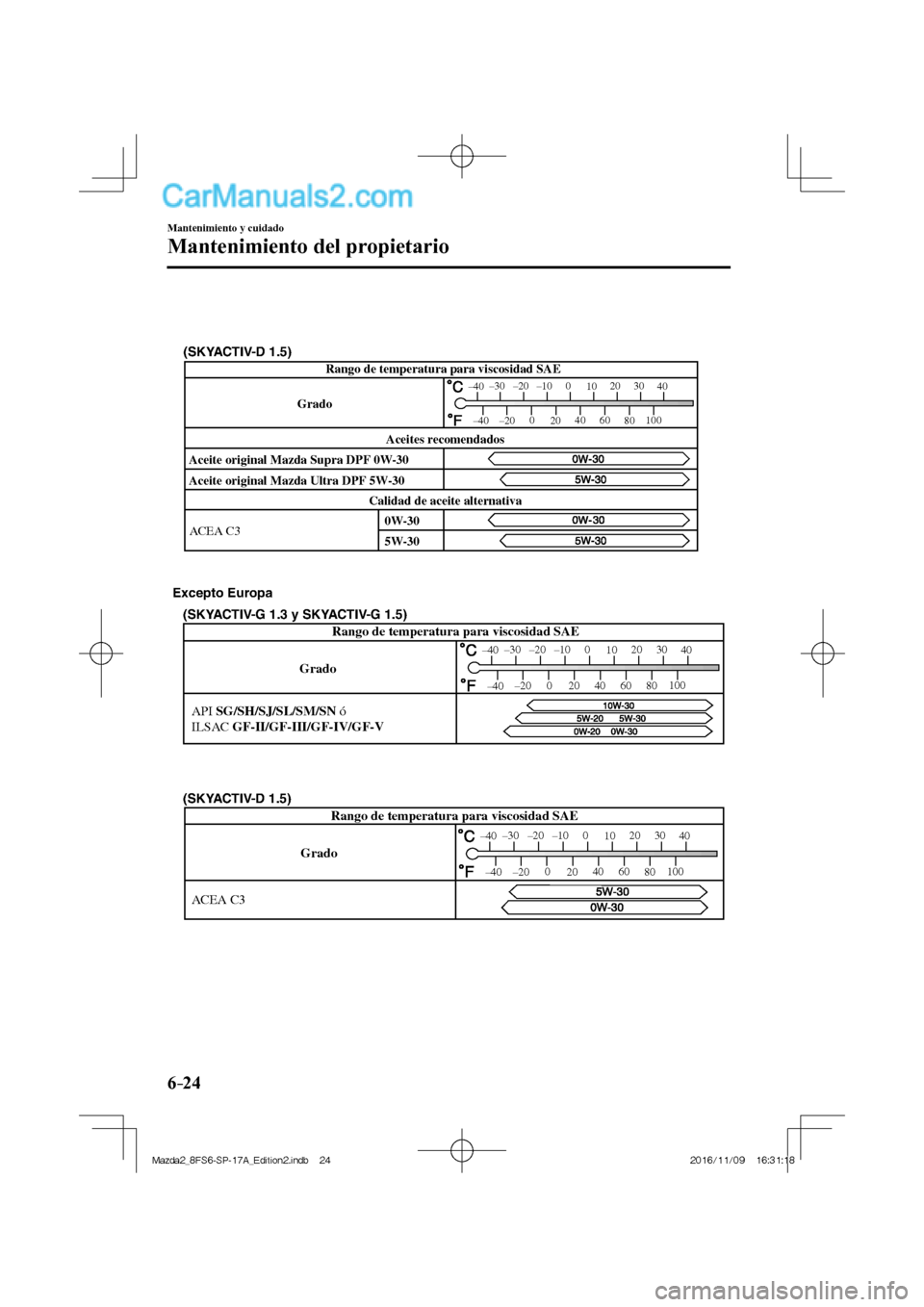

6–24
Mantenimiento y cuidado
Mantenimiento del propietario

Rango de temperatura para viscosidad SAE
Aceite original Mazda Ultra DPF 5W-30
ACEA C3 Aceite original Mazda Supra DPF 0W-30
Calidad de aceite alternativa Aceites recomendados
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Grado
5W-30 0W-30
(SKYACTIV-D 1.5)


Grado
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V
(SKYACTIV-G 1.3 y SKYACTIV-G 1.5)
Rango de temperatura para viscosidad SAE
–30
–20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Excepto Europa


Grado Rango de temperatura para viscosidad SAE
ACEA C3
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
(SKYACTIV-D 1.5)

Mazda2_8FS6-SP-17A_Edition2.indb 24Mazda2_8FS6-SP-17A_Edition2.indb 242016/11/09 16:31:182016/11/09 16:31:18

6–25
Mantenimiento y cuidado
Mantenimiento del propietario

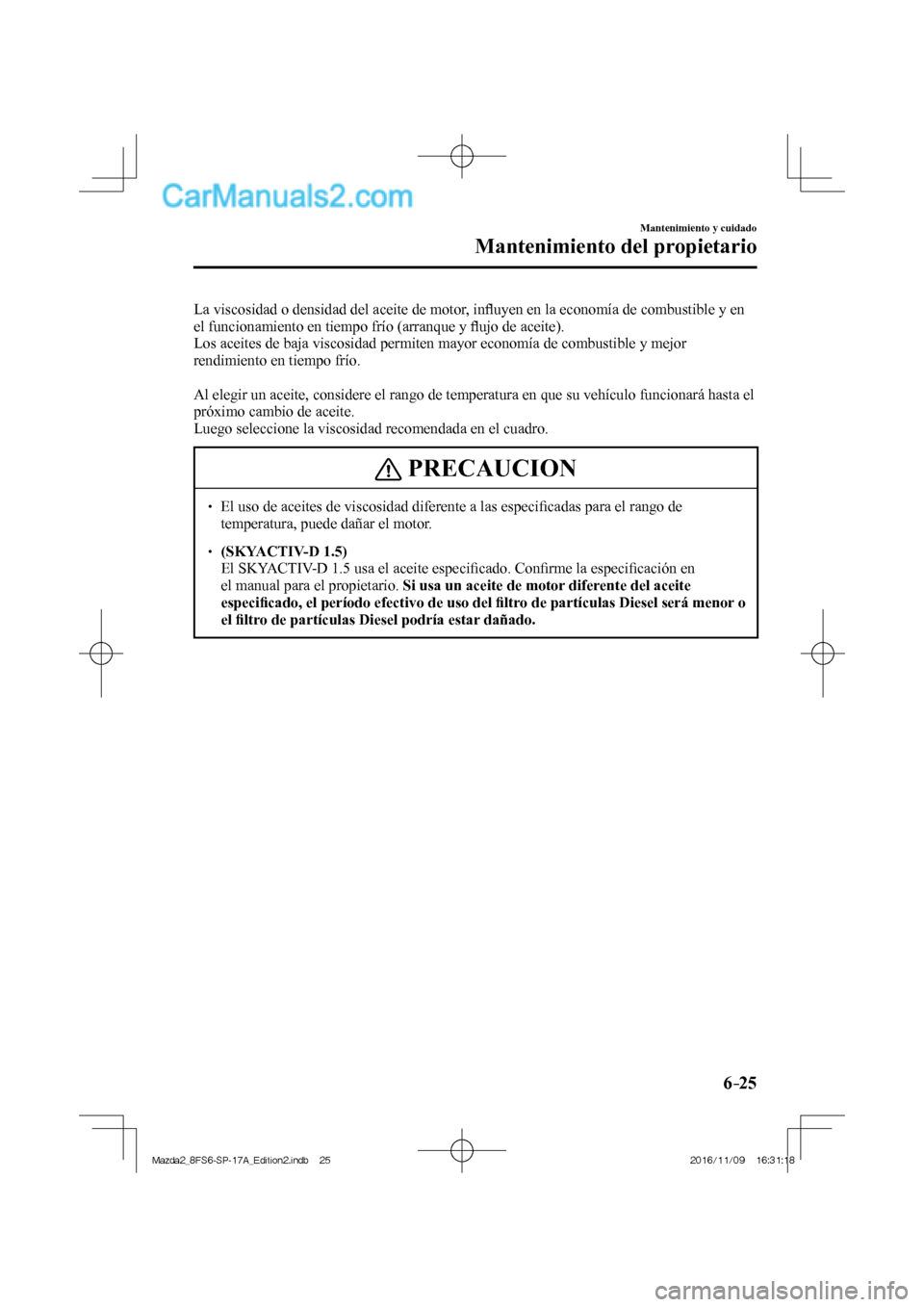

La viscosidad o densidad del aceite de motor, infl uyen en la economía de combustible y en
el funcionamiento en tiempo frío (arranque y fl ujo de aceite).
Los aceites de baja viscosidad permiten mayor economía de combustible y mejor
rendimiento en tiempo frío.

Al elegir un aceite, considere el rango de temperatura en que su vehículo funcionará hasta el
próximo cambio de aceite.
Luego seleccione la viscosidad recomendada en el cuadro.
PRECAUCION
  El uso de aceites de viscosidad diferente a las especifi cadas para el rango de
temperatura, puede dañar el motor.
 
 (SKYACTIV-D 1.5)  El SKYACTIV-D 1.5 usa el aceite especifi cado. Confi rme la especifi cación en
el manual para el propietario. Si usa un aceite de motor diferente del aceite
especifi cado, el período efectivo de uso del fi ltro de partículas Diesel será menor o
el fi ltro de partículas Diesel podría estar dañado.
Mazda2_8FS6-SP-17A_Edition2.indb 25Mazda2_8FS6-SP-17A_Edition2.indb 252016/11/09 16:31:182016/11/09 16:31:18

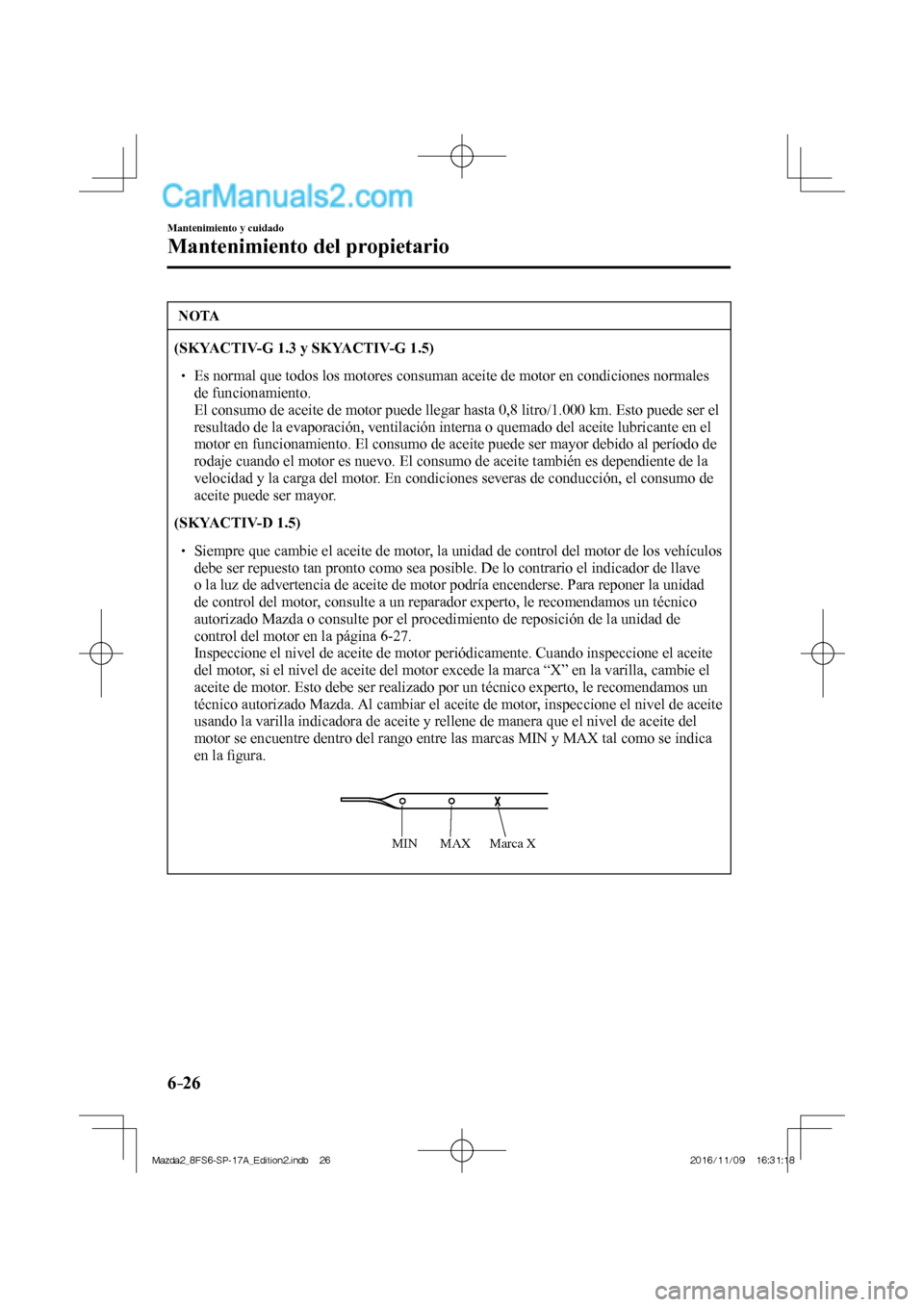

6–26
Mantenimiento y cuidado
Mantenimiento del propietario
NOTA
(SKYACTIV-G 1.3 y SKYACTIV-G 1.5) 

 Es normal que todos los motores consuman aceite de motor en condiciones normales
de funcionamiento.
 El consumo de aceite de motor puede llegar hasta 0,8 litro/1.000 km. Esto puede ser el
resultado de la evaporación, ventilación interna o quemado del aceite lubricante en el
motor en funcionamiento. El consumo de aceite puede ser mayor debido al período de
rodaje cuando el motor es nuevo. El consumo de aceite también es dependiente de la
velocidad y la carga del motor. En condiciones severas de conducción, el consumo de
aceite puede ser mayor.

(SKYACTIV-D 1.5) 

 Siempre que cambie el aceite de motor, la unidad de control del motor de los vehículos
debe ser repuesto tan pronto como sea posible. De lo contrario el indicador de llave
o la luz de advertencia de aceite de motor podría encenderse. Para reponer la unidad
de control del motor, consulte a un reparador experto, le recomendamos un técnico
autorizado Mazda o consulte por el procedimiento de reposición de la unidad de
control del motor en la página 6-27 .
 Inspeccione el nivel de aceite de motor periódicamente. Cuando inspeccione el aceite
del motor, si el nivel de aceite del motor excede la marca “X” en la varilla, cambie el
aceite de motor. Esto debe ser realizado por un técnico experto, le recomendamos un
técnico autorizado Mazda. Al cambiar el aceite de motor, inspeccione el nivel de aceite
usando la varilla indicadora de aceite y rellene de manera que el nivel de aceite del
motor se encuentre dentro del rango entre las marcas MIN y MAX tal como se indica
en la fi gura.

Marca X MAX MIN
Mazda2_8FS6-SP-17A_Edition2.indb 26Mazda2_8FS6-SP-17A_Edition2.indb 262016/11/09 16:31:182016/11/09 16:31:18

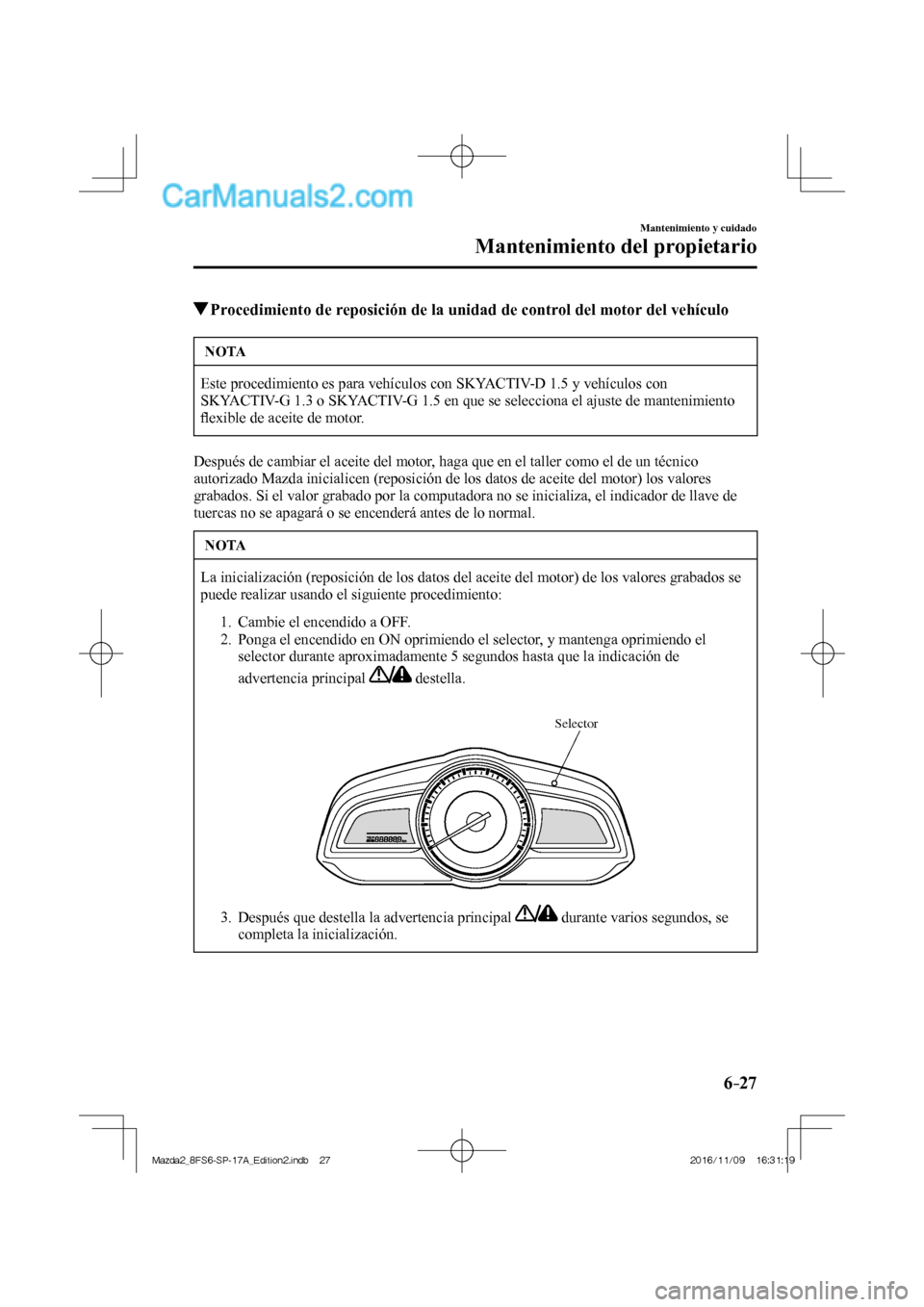

6–27
Mantenimiento y cuidado
Mantenimiento del propietario
Procedimiento de reposición de la unidad de control del motor del vehículo
NOTA
Este procedimiento es para vehículos con SKYACTIV-D 1.5 y vehículos con
SKYACTIV-G 1.3 o SKYACTIV-G 1.5 en que se selecciona el ajuste de mantenimiento
fl exible de aceite de motor.
Después de cambiar el aceite del motor, haga que en el taller como el de un técnico
autorizado Mazda inicialicen (reposición de los datos de aceite del motor) los valores
grabados. Si el valor grabado por la computadora no se inicializa, el indicador de llave de
tuercas no se apagará o se encenderá antes de lo normal.
NOTA
La inicialización (reposición de los datos del aceite del motor) de los valores grabados se
puede realizar usando el siguiente procedimiento:

1. Cambie el encendido a OFF.
2. Ponga el encendido en ON oprimiendo el selector, y mantenga oprimiendo el
selector durante aproximadamente 5 segundos hasta que la indicación de
advertencia principal
destella. 
Selector

3. Después que destella la advertencia principal
durante varios segundos, se
completa la inicialización.
Mazda2_8FS6-SP-17A_Edition2.indb 27Mazda2_8FS6-SP-17A_Edition2.indb 272016/11/09 16:31:192016/11/09 16:31:19

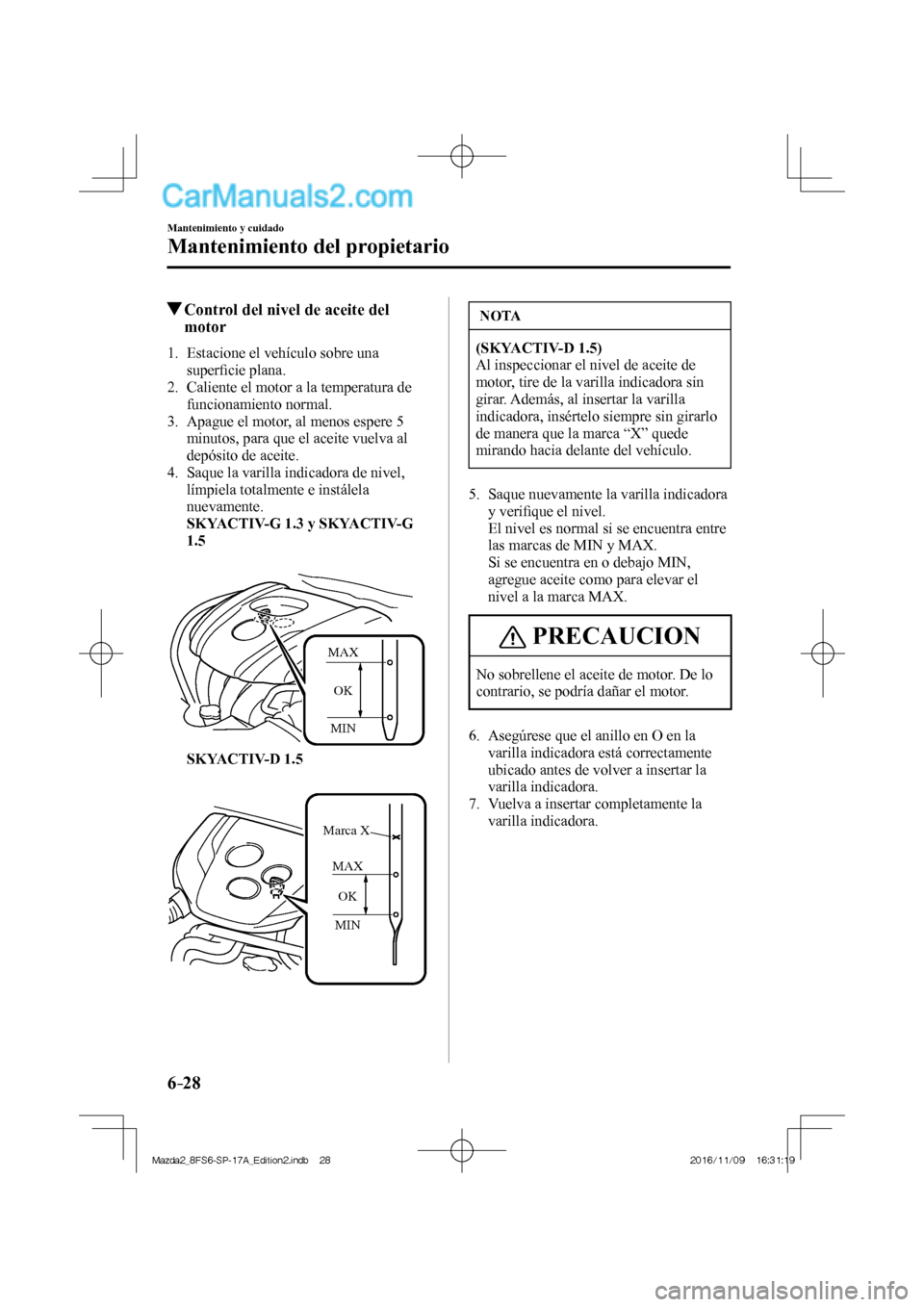

6–28
Mantenimiento y cuidado
Mantenimiento del propietario
Control del nivel de aceite del
motor
1. Estacione el vehículo sobre una
superfi cie plana.
2. Caliente el motor a la temperatura de
funcionamiento normal.
3. Apague el motor, al menos espere 5
minutos, para que el aceite vuelva al
depósito de aceite.
4. Saque la varilla indicadora de nivel,
límpiela totalmente e instálela
nuevamente.
SKYACTIV-G 1.3 y SKYACTIV-G
1.5


MAX
MINOK

SKYACTIV-D 1.5


MAX
OK
MIN Marca X

NOTA
(SKYACTIV-D 1.5)
Al inspeccionar el nivel de aceite de
motor, tire de la varilla indicadora sin
girar. Además, al insertar la varilla
indicadora, insértelo siempre sin girarlo
de manera que la marca “X” quede
mirando hacia delante del vehículo.
5. Saque nuevamente la varilla indicadora
y verifi que el nivel.
El nivel es normal si se encuentra entre
las marcas de MIN y MAX.
Si se encuentra en o debajo MIN,
agregue aceite como para elevar el
nivel a la marca MAX.
PRECAUCION
No sobrellene el aceite de motor. De lo
contrario, se podría dañar el motor.
6. Asegúrese que el anillo en O en la
varilla indicadora está correctamente
ubicado antes de volver a insertar la
varilla indicadora.
7. Vuelva a insertar completamente la
varilla indicadora.
