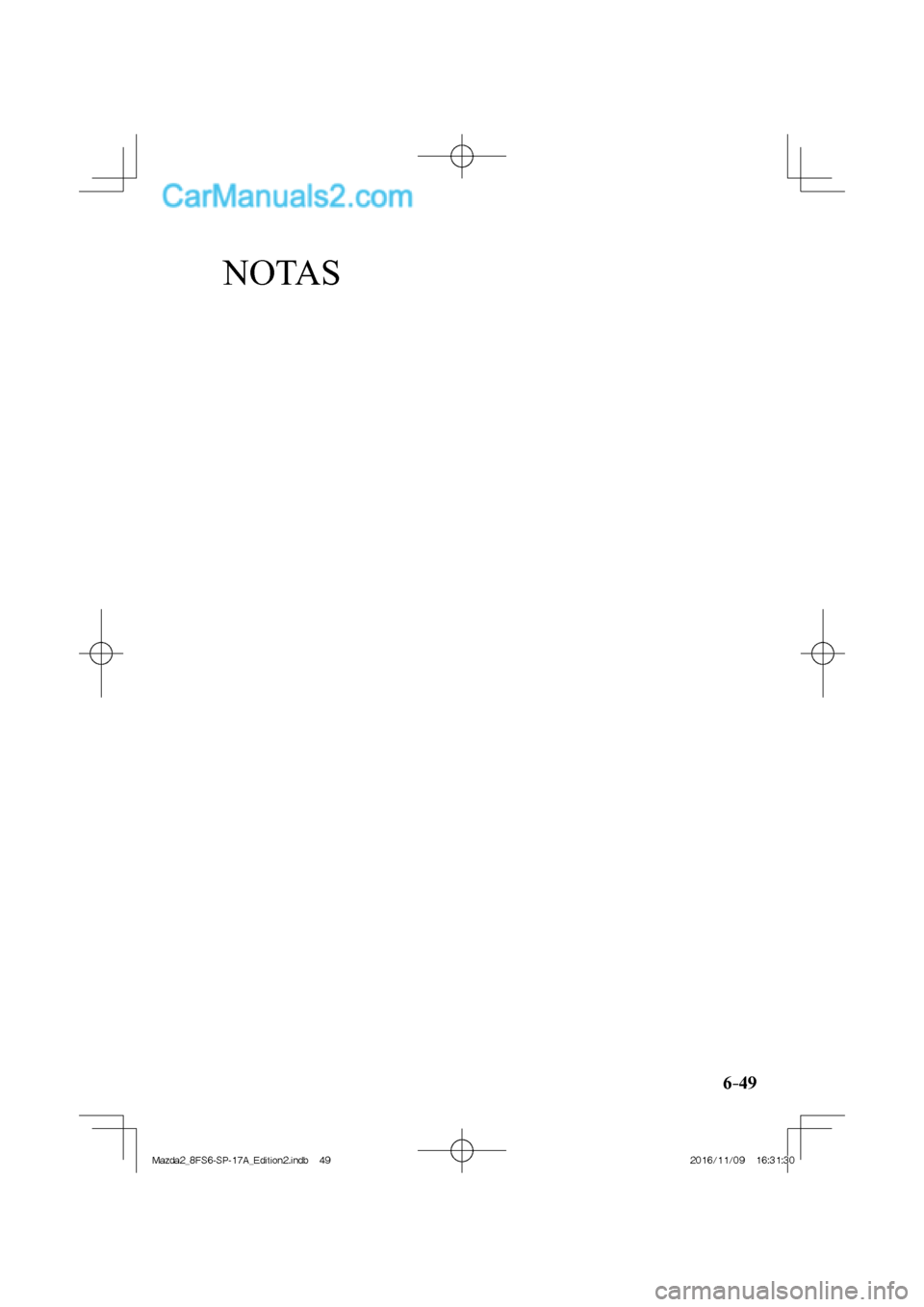

NOTAS
6–49
Mazda2_8FS6-SP-17A_Edition2.indb 49Mazda2_8FS6-SP-17A_Edition2.indb 492016/11/09 16:31:302016/11/09 16:31:30

6–50
Mantenimiento y cuidado
Mantenimiento del propietario

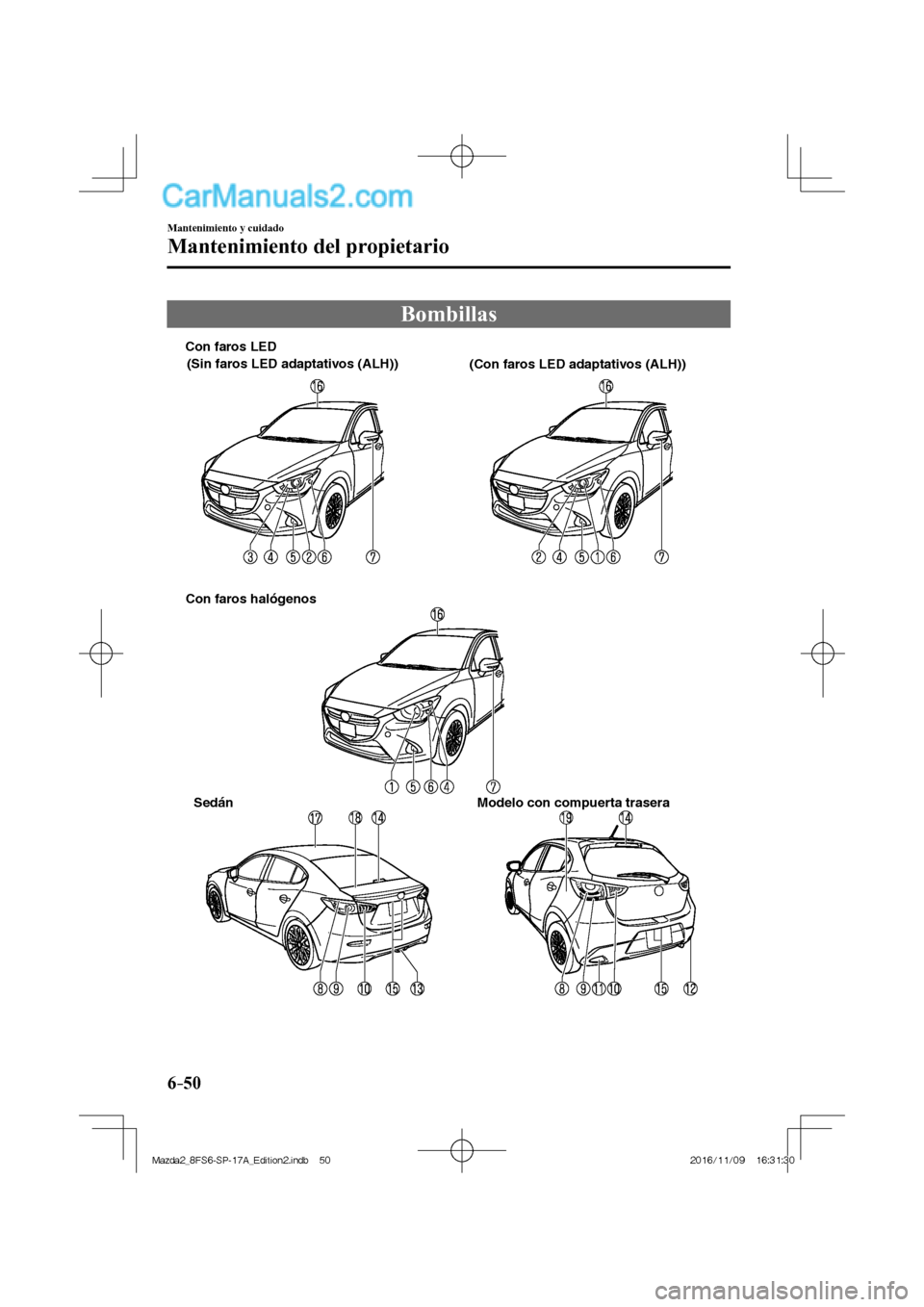

Bombillas

Sedán Modelo con compuerta trasera Con faros LED
Con faros halógenos
(Sin faros LED adaptativos (ALH))
(Con faros LED adaptativos (ALH))

Mazda2_8FS6-SP-17A_Edition2.indb 50Mazda2_8FS6-SP-17A_Edition2.indb 502016/11/09 16:31:302016/11/09 16:31:30

6–51
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.

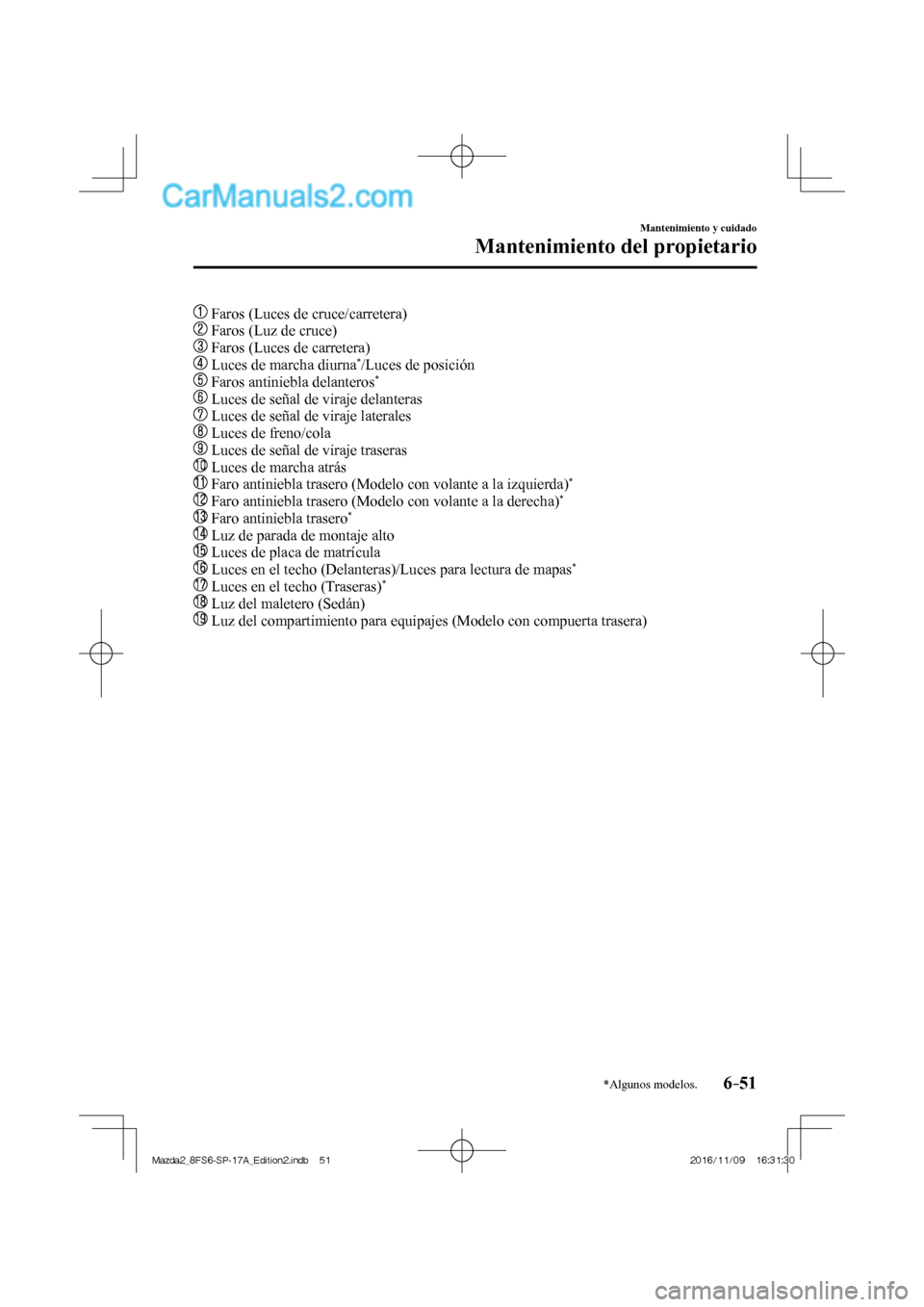

Faros (Luces de cruce/carretera)

Faros (Luz de cruce)

Faros (Luces de carretera)

Luces de marcha diurna * /Luces de posición

Faros antiniebla delanteros *

Luces de señal de viraje delanteras

Luces de señal de viraje laterales

Luces de freno/cola

Luces de señal de viraje traseras

Luces de marcha atrás

Faro antiniebla trasero (Modelo con volante a la izquierda) *

Faro antiniebla trasero (Modelo con volante a la derecha) *

Faro antiniebla trasero *

Luz de parada de montaje alto

Luces de placa de matrícula

Luces en el techo (Delanteras)/Luces para lectura de mapas *

Luces en el techo (Traseras) *

Luz del maletero (Sedán)

Luz del compartimiento para equipajes (Modelo con compuerta trasera)
Mazda2_8FS6-SP-17A_Edition2.indb 51Mazda2_8FS6-SP-17A_Edition2.indb 512016/11/09 16:31:302016/11/09 16:31:30

6–52
Mantenimiento y cuidado
Mantenimiento del propietario

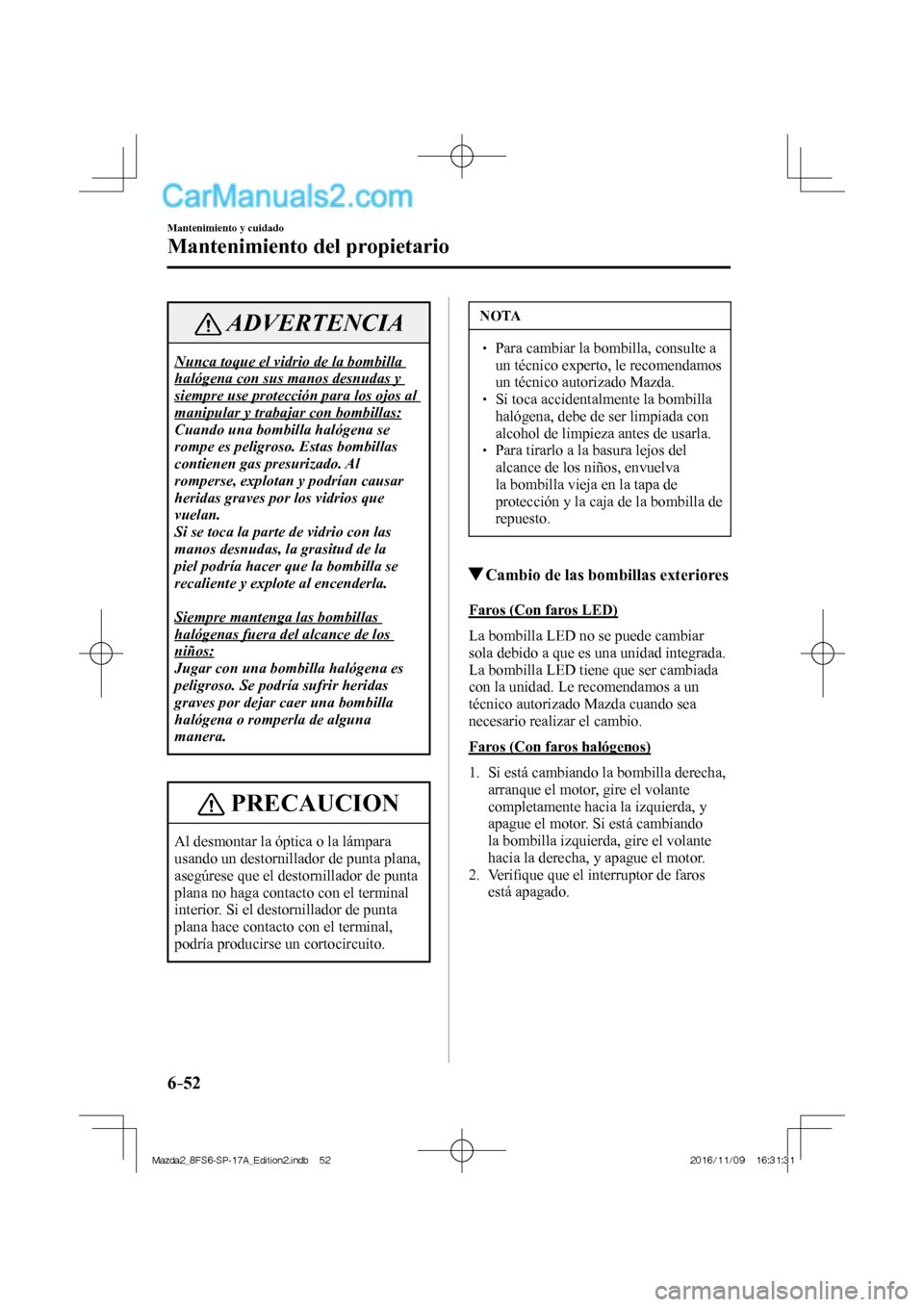

ADVERTENCIA
Nunca toque el vidrio de la bombilla
halógena con sus manos desnudas y
siempre use protección para los ojos al
manipular y trabajar con bombillas:
Cuando una bombilla halógena se
rompe es peligroso. Estas bombillas
contienen gas presurizado. Al
romperse, explotan y podrían causar
heridas graves por los vidrios que
vuelan.
Si se toca la parte de vidrio con las
manos desnudas, la grasitud de la
piel podría hacer que la bombilla se
recaliente y explote al encenderla.

Siempre mantenga las bombillas
halógenas fuera del alcance de los
niños:
Jugar con una bombilla halógena es
peligroso. Se podría sufrir heridas
graves por dejar caer una bombilla
halógena o romperla de alguna
manera.
PRECAUCION
Al desmontar la óptica o la lámpara
usando un destornillador de punta plana,
asegúrese que el destornillador de punta
plana no haga contacto con el terminal
interior. Si el destornillador de punta
plana hace contacto con el terminal,
podría producirse un cortocircuito.
NOTA
  Para cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
  Si toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
  Para tirarlo a la basura lejos del
alcance de los niños, envuelva
la bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
Cambio de las bombillas exteriores
Faros (Con faros LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Faros (Con faros halógenos)
1. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
2. Verifi que que el interruptor de faros
está apagado.
Mazda2_8FS6-SP-17A_Edition2.indb 52Mazda2_8FS6-SP-17A_Edition2.indb 522016/11/09 16:31:312016/11/09 16:31:31

6–53
Mantenimiento y cuidado
Mantenimiento del propietario

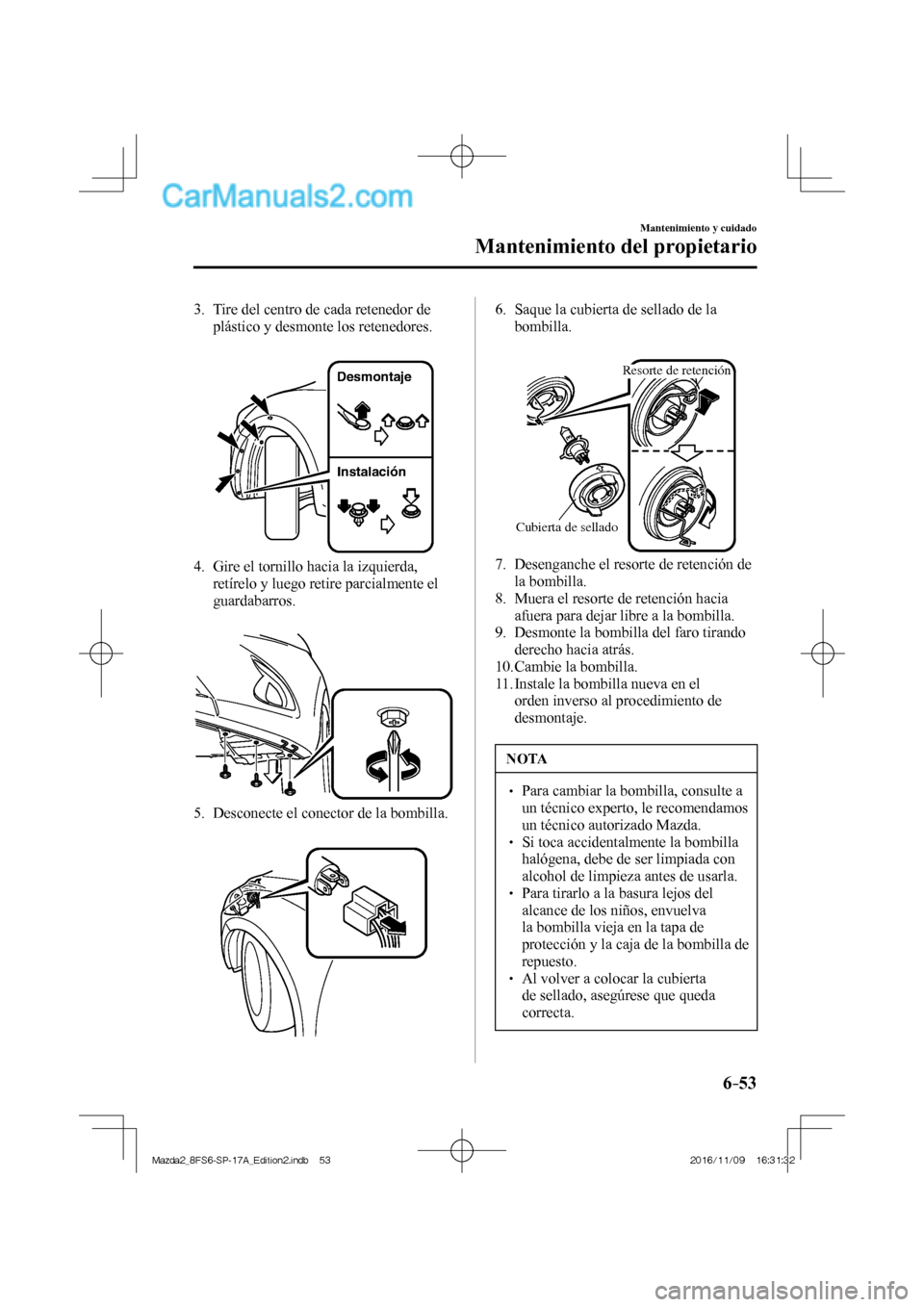

3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.


Desmontaje
Instalación

4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.



5. Desconecte el conector de la bombilla.


6. Saque la cubierta de sellado de la
bombilla.


Resorte de retención
Cubierta de sellado

7. Desenganche el resorte de retención de
la bombilla.
8. Muera el resorte de retención hacia
afuera para dejar libre a la bombilla.
9. Desmonte la bombilla del faro tirando
derecho hacia atrás.
10. Cambie la bombilla.
11. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

NOTA
  Para cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
  Si toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
  Para tirarlo a la basura lejos del
alcance de los niños, envuelva
la bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
  Al volver a colocar la cubierta
de sellado, asegúrese que queda
correcta.
Mazda2_8FS6-SP-17A_Edition2.indb 53Mazda2_8FS6-SP-17A_Edition2.indb 532016/11/09 16:31:322016/11/09 16:31:32

6–54
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.

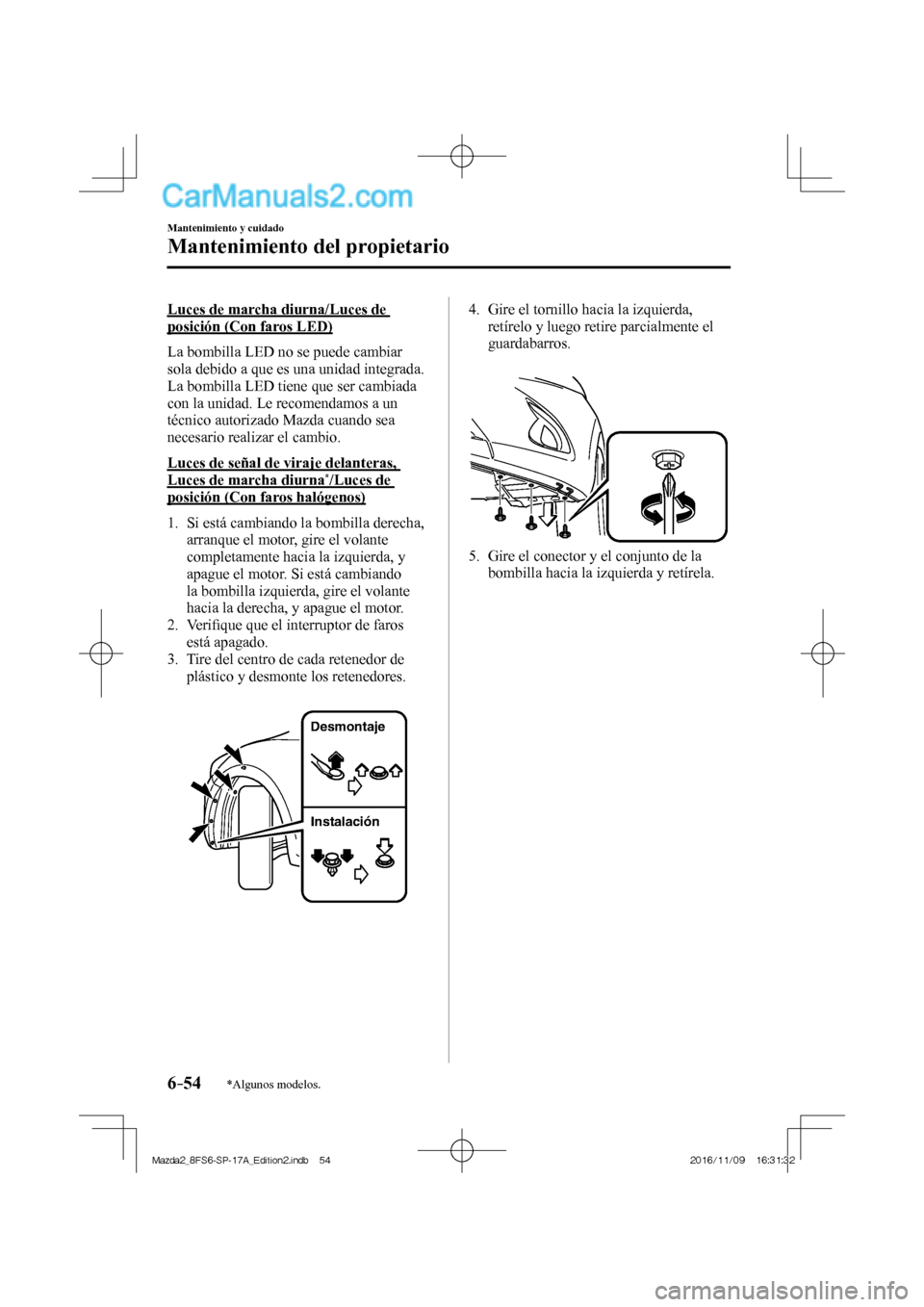

Luces de marcha diurna/Luces de
posición (Con faros LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de señal de viraje delanteras,
Luces de marcha diurna
* /Luces de
posición (Con faros halógenos)
1. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
2. Verifi que que el interruptor de faros
está apagado.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.


Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.



5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mazda2_8FS6-SP-17A_Edition2.indb 54Mazda2_8FS6-SP-17A_Edition2.indb 542016/11/09 16:31:322016/11/09 16:31:32

6–55
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.

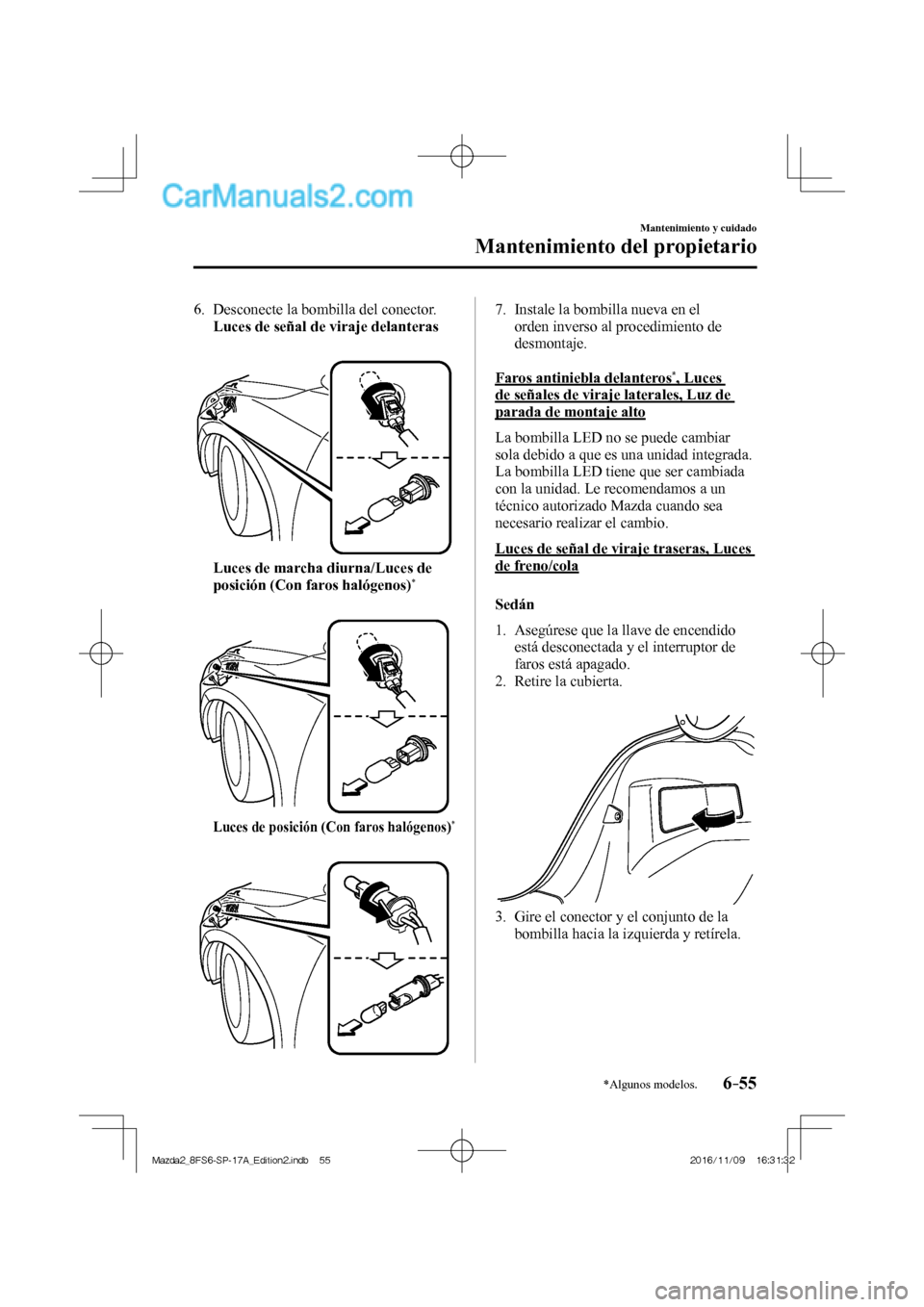

6. Desconecte la bombilla del conector.
Luces de señal de viraje delanteras



Luces de marcha diurna/Luces de
posición (Con faros halógenos)
*



Luces de posición (Con faros halógenos) *



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Faros antiniebla delanteros * , Luces
de señales de viraje laterales, Luz de
parada de montaje alto
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de señal de viraje traseras, Luces
de freno/cola
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta.



3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mazda2_8FS6-SP-17A_Edition2.indb 55Mazda2_8FS6-SP-17A_Edition2.indb 552016/11/09 16:31:322016/11/09 16:31:32

6–56
Mantenimiento y cuidado
Mantenimiento del propietario

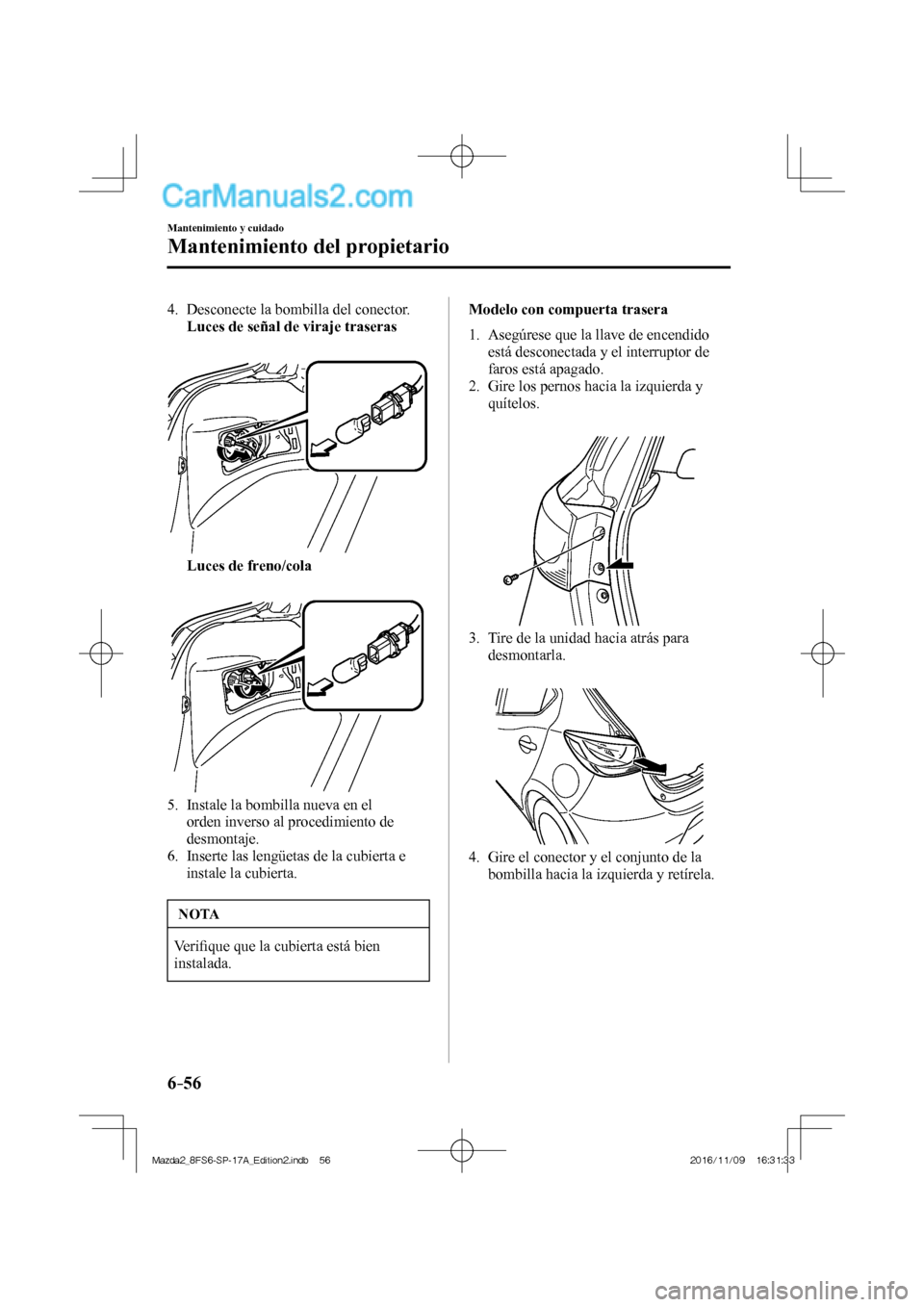

4. Desconecte la bombilla del conector.
Luces de señal de viraje traseras



Luces de freno/cola



5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
6. Inserte las lengüetas de la cubierta e
instale la cubierta.

NOTA
Verifi que que la cubierta está bien
instalada. Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire los pernos hacia la izquierda y
quítelos.



3. Tire de la unidad hacia atrás para
desmontarla.



4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mazda2_8FS6-SP-17A_Edition2.indb 56Mazda2_8FS6-SP-17A_Edition2.indb 562016/11/09 16:31:332016/11/09 16:31:33

6–57
Mantenimiento y cuidado
Mantenimiento del propietario
5. Desconecte la bombilla del conector.
Luces de señal de viraje traseras



Luces de freno/cola
(Tipo LED)

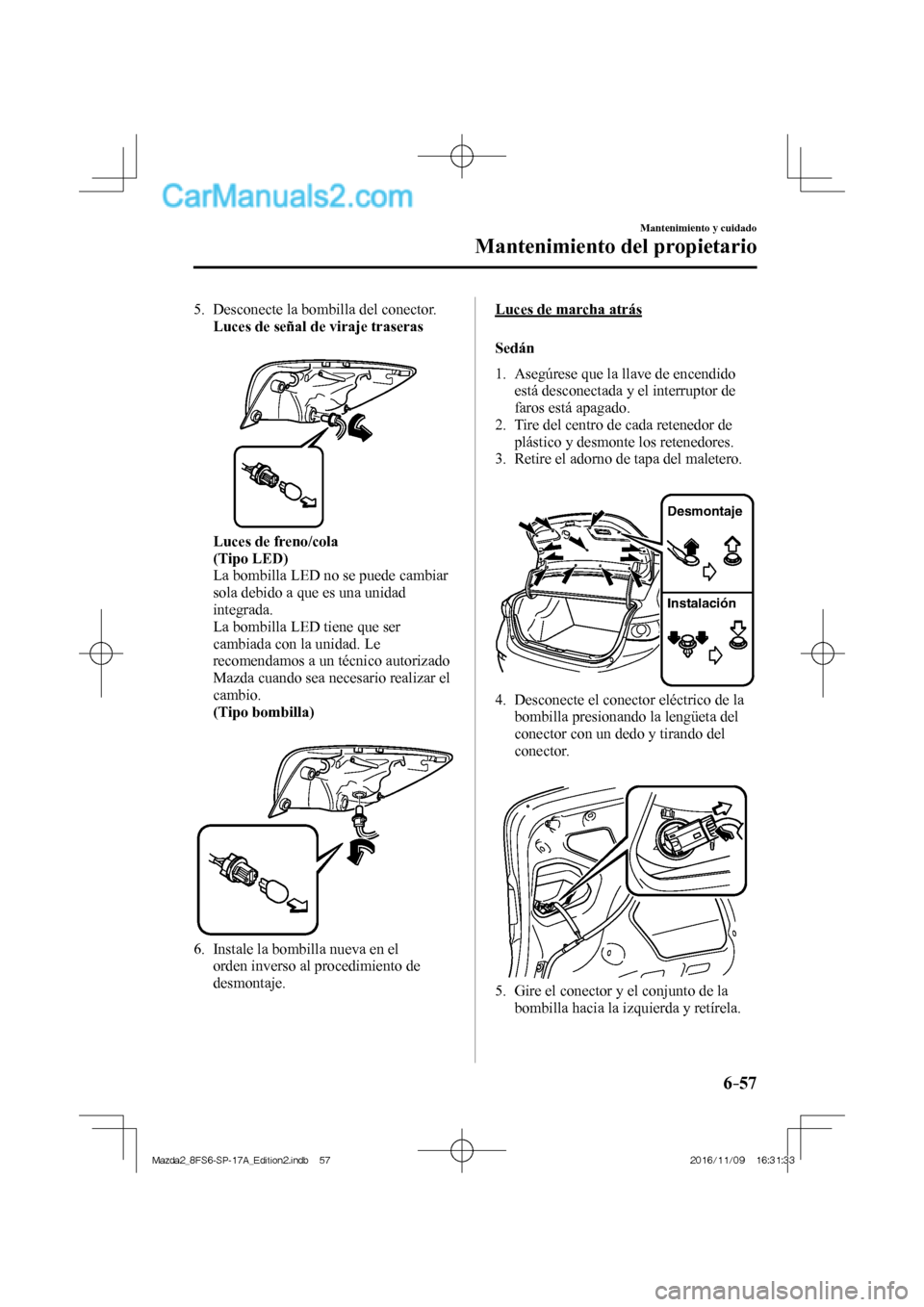

La bombilla LED no se puede cambiar
sola debido a que es una unidad
integrada.
La bombilla LED tiene que ser
cambiada con la unidad. Le
recomendamos a un técnico autorizado
Mazda cuando sea necesario realizar el
cambio.
(Tipo bombilla)



6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Luces de marcha atrás
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire el adorno de tapa del maletero.


Desmontaje
Instalación

4. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.



5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mazda2_8FS6-SP-17A_Edition2.indb 57Mazda2_8FS6-SP-17A_Edition2.indb 572016/11/09 16:31:332016/11/09 16:31:33

6–58
Mantenimiento y cuidado
Mantenimiento del propietario
6. Desconecte la bombilla del conector.



7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.

Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire la tapa de la superfi cie interior
de la compuerta trasera.


Desmontaje
Instalación

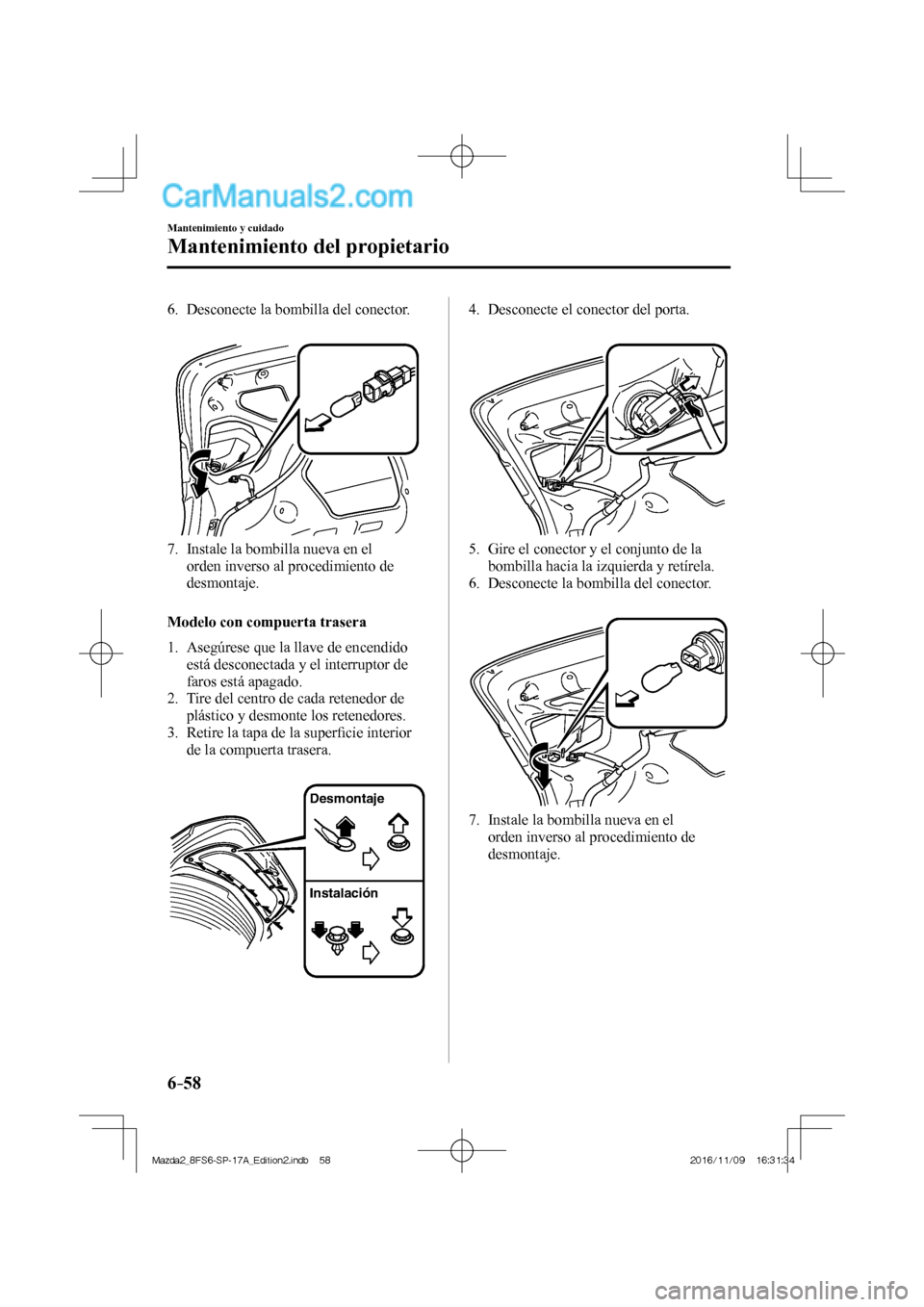

4. Desconecte el conector del porta.
