MAZDA MODEL 2 2019 Ägarmanual (in Swedish)

Visa skärmen
-b
-a

Display/ikonInnehåll
ParkeringssensorvyVisar parkeringssensorns tillstånd när den är aktiverad.
Mer information finns i avsnittet om parkeringssensorns indi‐
kering för upptäckt hinder och varningsljud.
Se Parkeringssensorsystem på sidan 4-239.
Däckikon Anger däckriktning. Flyttas när ratten används.
Linjer för beräknad körriktning (gula) Anger fordonets ungefärli ga, beräknade körriktning. Flyttas
när ratten används.
a) Anger den förväntade banan för kanten på den främre stöt‐
fångaren.
b) Anger den förväntade banan för fordonets insida.
Utökade linjer för fordonets bredd och
avståndsvägledningslinjer (röda/blåa) Anger fordonets ungefärliga bred
d och avståndet framför for‐
donet (från stötfångarens främre kant).
De röda linjerna indikerar pun kter upp till cirka 0,5 m från
stötfångarens främre del.
De blåa linjerna indikerar punkte r från cirka 0,5 m upp till 2
m från stötfångarens främre del.
Avståndsvägledningslinjer för ungefär‐
lig körriktning (röda/gula) Anger avståndet framför fordon
et (från stötfångarens främre
kant).
Den röda linjen indikerar en punkt cirka 0,5 m från stöt‐
fångarens främre del.
De gula linjerna indikerar punkter från cirka 1 m och 2 m
från stötfångarens främre del.
Under körning
i-ACTIVSENSE
4-193
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

VIKTIGT
Parkeringssensorns avkänningsområde är begränsat. Hinder som kommer in från sidan och
korta föremål kanske inte kan avkännas. Kontrollera säkerheten runtom fordonet visuellt när
du kör.
Mer information finns i avsnittet om parkering ssensorns indikering för upptäckt hinder och
varningsljud.
Se Parkeringssensorsystem på sidan 4-239.
OBS
Inställningen kan ändras så att linjerna för den beräknade körriktningen inte visas.
Se Personliga inställningar på sidan 9-14.
Så här används funktionen för f ordonets beräknade körriktning
(Verkligt tillstånd)
(Visning på skärm)
Kontrollera att det inte finns några hinder innanför linjerna f ör fordonets beräknade
körriktning.
Kör fordonet framåt samtidigt som du vrider på ratten och se ti ll att inga hinder hamnar
innanför linjerna för fordonets beräknade körriktning.
Under körning
i-ACTIVSENSE
4-194
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

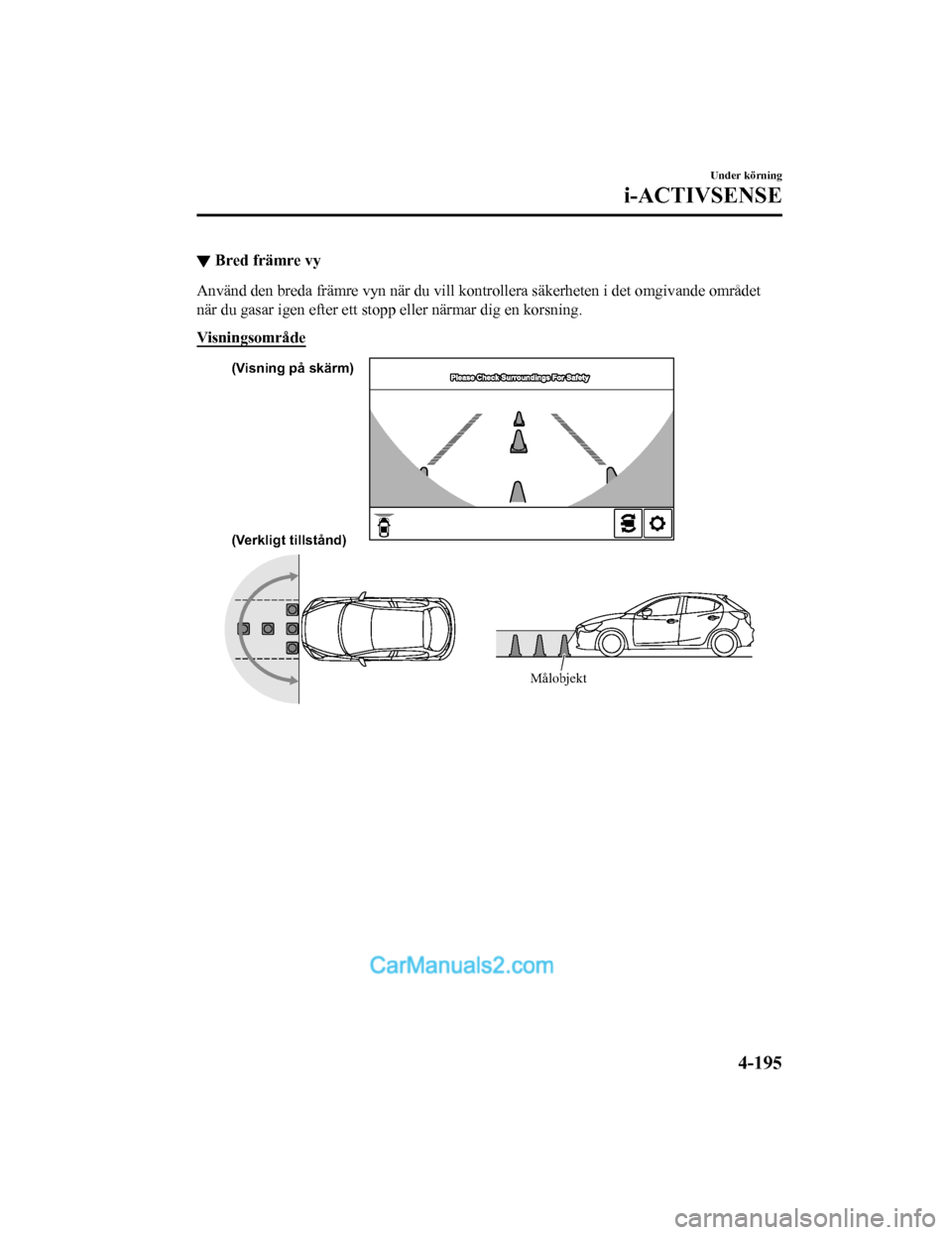

▼Bred främre vy
Använd den breda främre vyn när du vill kontrollera säkerheten i det omgivande området
när du gasar igen efter ett stopp eller närmar dig en korsning.
Visningsområde
(Verkligt tillstånd) (Visning på skärm)Målobjekt
Under körning
i-ACTIVSENSE
4-195
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Visa skärmen

Display/ikonInnehåll
Utökade linjer för fordonets bredd och
avståndsvägledningslinjer (röda/blåa)Anger fordonets ungefärliga br
edd och avståndet framför for‐
donet (från stötfångarens främre kant).
De röda linjerna indikerar p unkter upp till cirka 0,5 m från
stötfångarens främre del.
De blåa linjerna indikerar punkt er från cirka 0,5 m upp till 2
m från stötfångarens främre del.
OBS
Parkeringssensorns indikering för upptäckt hinder visas inte. Byt till den övre vyn/främre
vyn eller sidovyn om parkeringssensorns varningsljud aktiveras.
Den breda främre vyn visar bilden framför fordonet i en vid vinkel och korrigerar bilden
för att avkänna hinder som närmar sig från sidan. Den skiljer sig därför från
verkligheten.
Under körning
i-ACTIVSENSE
4-196
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Sidovy
Använd sidovyn när du vill kontrollera säkerheten i det omgivan
de området när du gasar
igen efter att fordonet stoppats eller parkerats.
Visningsområde
(Verkligt tillstånd)
(Visning på skärm)
Målobjekt
Visa skärmen

Display/ikon Innehåll
ParkeringssensorvyVisar parkeringssensorns tillstånd när den är aktiverad. Mer informa‐
tion finns i avsnittet om parkeringssensorns indikering för upp täckt
hinder och varningsljud. Se Parkeringssensorsystem på sidan 4-2 39.
Linjer för beräknad körriktning
(gula)Anger fordonets ungefärliga, ber
äknade körriktning. Flyttas när ratten
används. Linjerna för den beräknade körriktningen (gula) visar den för‐
väntade banan för fordonets insida.
Parallella hjälplinjer (blåa) Visar fordonets ungefärliga bredd inklusive dörrspeglarna.
Hjälplinjer för fordonets främre
del (blåa)Visar en punkt 0,25 m från fordonets främre del (stötfångarens
främre
kant).
Under körning
i-ACTIVSENSE
4-197
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

OBS
Inställningen kan ändras så att linjerna för den beräknade körriktningen inte visas. Se
Personliga inställningar på sidan 9-14.
Så här används funktionen för fordonets beräknade körriktning
(Verkligt tillstånd)
(Visning på skärm)
AB
AB
C
C
Kontrollera att det inte finns några hinder innanför linjerna f
ör fordonets beräknade
körriktning. Vrid ratten så att linjerna för fordonets beräknad e körriktning hamnar på insidan
av hindret (A) och kör framåt ti lls fordonet passerat hindret.
Om linjerna för ford onets beräknade körriktning visas ovanpå (B ) eller utanför (C) ett
hinder kan fordonet komma i kontakt med hindret när du svänger kraftigt.
VIKTIGT
Parkeringssensorns avkänningsområde är be gränsat. Hinder som kommer in från sidan
och korta föremål kanske inte kan avkännas. Kontrollera säkerheten runtom fordonet
visuellt när du kör. Mer information finns i avsnittet om parkeringssensorns indikering för
upptäckt hinder och varningsljud. Se Parkeringssensorsystem på sidan 4-239.
 Vrid inte ratten mer förrän fordonet har pass erat hindret, även om hindret inte syns på
sidovyn. Om du vrider ratten ännu mer ka n fordonet komma i kontakt med hindret när du
svänger kraftigt.
OBS
Eftersom det kan vara skillnad på bilden som visas på sk ärmen och verkligheten ska du alltid
kontrollera säkerheten i det omgivande området med speglarna och okulärt när du kör.
Trots att ett föremål som visas på skärmen, till exempel en trottoarkant eller en
avdelningslinje på en parkeringsplats, och de parallella hjälplinjerna tycks vara
parallella kanske de inte är det.
Under körning
i-ACTIVSENSE
4-198
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Övre vy/bakre vy
Använd den övre vyn/bakre vyn när du vill kontrollera säkerheten i det omgivande området
när du gasar igen efter att fordonet stoppats eller parkerats.
Räckvidd för bilden som visas på skärmen
(Verkligt tillstånd) (Visning på skärm)
Målobjekt
OBS
Områdena i svart framtill och baktill på fordonsbilden i den övre vyn och områdena där
kamerabilderna sammanfogas är döda punkter.
Eftersom bilderna från de olika kamerorna bearbetas i den övre vyn kan den övre vyn
visas på följande sätt.
Om en bild med ett föremål med stark färg fångas av en kamera kan hela skärmen
påverkas och visas i den färgen.
Hinder som visas i den bakre vyn kanske inte visas i den övre vyn.
Om en kameras position eller vinkel ändras på grund av att fordonet lutar kan bilden
förvrängas.
Linjer på vägen kan förvrängas där kamerabilderna sammanfogas.
Hela bilden kan se ljus eller mörk ut beroende på belysningsnivån runt en av
kamerorna.
Under körning
i-ACTIVSENSE
4-199
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Visa skärmen
-a
-b

Display/ikonInnehåll
Parkeringssensorvy Visar parkeringssensorns tillstånd när den är aktiverad. Mer information
finns i avsnittet om parkeringsse nsorns indikering för upptäckt hinder och
varningsljud. Se Parkeringssensorsystem på sidan 4-239.
Däckikon Anger däckriktning. Flyttas när ratten används.
Linjer för beräknad kör‐
riktning (gula)Anger fordonets ungefärliga, beräknade körriktning. Flyttas när
ratten an‐
vänds.
a) Anger bakhjulens förväntade bana.
b) Anger den förväntade banan för fordonets utsida.
Utökade linjer för fordo‐
nets bredd och avstånds‐
vägledningslinjer (röda/
blåa) Dessa hjälplinjer indikerar ford
onets ungefärliga bredd och avs tåndet till en
punkt mätt från bilens baksida (från slutet av stötfångaren).
De röda linjerna indikerar punkter upp till cirka 0,5 m från stötfångarens
bakre del.
De blåa linjerna indikerar punkter från cirka 0,5 m upp till 2 m från stöt‐
fångarens bakre del.
Avståndsvägledningslin‐
jer för ungefärlig körrikt‐
ning (röda/gula) Linjerna indikerar det ungefärl
iga, beräknade avståndet till en punkt mätt
från bilens bakände (från s lutet av stötfångaren).
Den röda linjen indikerar en pu nkt upp till cirka 0,5 m från stötfångarens
bakre del.
De gula linjerna indikerar punkter från cirka 1 m och 2 m från stötfång‐
arens bakre del.
Varningslampor för över‐
vakning för död vinkel
(BSM) Visar när backvarnaren för korsande trafik (RCTA) har aktiverat
s.
Mer information finns i Backvarnare för korsande trafik (RCTA).
Se Backvarnare för korsande trafik (RCTA) på sidan 4-130.
OBS
Inställningen kan ändras så att linjerna för den beräknade körriktningen inte visas.
Se Personliga inställningar på sidan 9-14.
Under körning
i-ACTIVSENSE
4-200
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Så här används funktionen för fordonets beräknade körriktning
VIKTIGT
Fordonets främre del svänger ut när du vrider på ratten i backläget. Håll tillräckligt avstånd
mellan fordonet och hindret.
 Parkeringssensorns avkänningso mråde är begränsat. Hinder som kommer in från sidan
och korta föremål kanske inte kan avkännas. Kontrollera säkerheten runtom fordonet
visuellt när du kör.
Mer information finns i avsnittet om parkering ssensorns indikering för upptäckt hinder och
varningsljud.
Se Parkeringssensorsystem på sidan 4-239.
OBS
Eftersom det kan vara skillnad mellan bilden på skärmen, så som visas nedan, och de
verkliga förhållandena vid parkering, ska du alltid kontrollera säkerheten bakom bilen
och det omgivande området visuellt.
Trots att den bakre delen av parkeringsytan (eller garaget) som visas på skärmen och
linjerna för avståndsvägledning verkar vara parallella, kanske de inte är parallella i
verkligheten.
Vid parkering på en parkeringsyta med markeringslinje på bara en sida kan
markeringslinjen och fordonets breddlinje se parallella ut, men de kanske inte är det i
verkligheten.
Nedan visas ett exempel på en bil som parkeras när ratten är vriden åt höger medan bilen
backas. Styråtgärden kastas om när du backar in på en parkeringsplats från motsatt
riktning.
Under körning
i-ACTIVSENSE
4-201
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

1. Backa in på parkeringsplatsen genom att vrida ratten så att fordonet styrs in i mitten på
parkeringsutrymmet.

(Verkligt tillstånd)
(Visning på skärm)
2. När bilen kommer in på parkeringsytan ska du stanna och juste ra ratten så att avståndet
mellan fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort
sett lika och sedan fortsätta att backa sakta.
3. När fordonets breddlinjer och s idorna i parkeringsytan till vänster och höger är parallella
ska du räta upp ratten och sakta backa in fordonet på parkering splatsen. Fortsätt att
kontrollera bilens omgivningar oc h stanna sedan bilen i bästa möjliga position. (Om
parkeringsytan har markeringslinj er, kontrollera att fordonets breddlinjer är parallella
med dem.)

(Verkligt tillstånd)
(Visning på skärm)
Under körning
i-ACTIVSENSE
4-202
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23
