▼Displayens visningsomfång
Bilderna på displayen kan skilja sig från de verkliga förhållandena.

(Visning på skärm)
Stötfångare
Föremål
(Verklig vy)
Baklucka (sedan)/
stötfångare
(kombi-sedan) Indikering för upptäckt
hinder i parkeringssensor-
systemet (Visningstyp
med hjälplinjer för bilens
förväntade väg)
Vissa modeller
OBS
Det visningsbara området varierar beroende på bilen och vägförhållandena.
Visningsomfånget är begränsat. Föremål under stötfångaren och runt stötfångarens yttre
kanter kan inte visas.
Det avstånd som visas på displayen skiljer sig från det verkliga avståndet eftersom
backkameran har en speciallins.
Vissa valfria tillbehör kan fångas upp av kameran. Montera inte valfria tillbehör som kan
störa kameravyn, t.ex. lampor eller delar i reflexmaterial.
Det kan vara svårt att se displayen under följande omständigheter, men det utgör inget
funktionsfel.
På mörka platser.
När temperaturen runt kameralinsen är hög/låg.
När kameran är våt, t.ex. dagar med regn eller hög luftfuktighet.
När främmande materia, t.ex. lera har fastnat runt kameran.
När kameralinsen reflekterar solljus eller strålkastarljus.
Bildvisningen kan fördröjas om temperaturen runt kameran är låg.
Under körning
Backkamerans display
4-232
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Parkeringssensorsystem*
Parkeringssensorerna använder sig av ultraljudssensorer som registrerar hinder i närheten av
bilen medan den körs i låg hastighet, exempelvis i ett garage e ller vid en parkering och ett
ljud hörs och en detekteringsindikering
* informerar föraren om det ungefärliga avståndet
mellan bilen och det närliggande hindret.

Främre sensor Bakre sensorBakre sensor
Fram Bak
Sedan Kombi-Sedan
Främre hörnsensor Bakre hörnsensor
Bakre hörnsensor
Vissa modeller.
VARNING
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller runtom
ditt fordon under körning:
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under parkering.
Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och bara förlitar dig
på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av området runtom fordonet
när du kör.
OBS
Installera inga tillbehör som ligger inom sensorernas avkänningsområden. Detta kan
påverka systemfunktionen.
Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att känna av
hinder.
Systemet kanske inte fungerar normalt under följande förhållanden:
Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas bort).
Sensorytan är frusen (återvänder till normal drift när isen töat).
En hand hålls framför sensorn.
Under körning
Parkeringssensorsystem
*Vissa modeller.4-239
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Sensorn har utsatts för en kraftig stöt.
Fordonet lutar kraftigt.
Vid extremt hett eller kallt väder.
Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade på
fordonet.
Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
Ett hinder är för nära sensorn.
Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, kanske inte längre avkänns när fordonet
närmar sig hindret.
Följande typer av hinder kanske inte avkänns:
Tunna föremål som t.ex. rep eller vajrar
Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
Vinkelformade föremål
Mycket höga föremål samt föremål som är breda överst
Små, korta föremål
Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazdaverkstad om stötfångarna gått emot någonting (även mindre sammanstötningar).
Om sensorerna riktats fel kan de inte känna av hinder.
(Med sensor fram och i främre hörnen)
Systemet kan ha ett fel om pipsignalen inte fungerar och om indikeringslampan inte tänds
när parkeringssensorerna är påslagna. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
(Utan sensor fram och i främre hörnen)
Något kan vara fel i systemet om pipsignalen inte fungerar. Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
(Med sensor fram och i främre hörnen)
Det kan finnas fel i systemet om du kan höra pipsignalen samtidigt som
indikeringslampan blinkar. Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt främmande
material från sensorytan.
Under körning
Parkeringssensorsystem
4-240
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Sensorns avkänningsområde
Sensorerna känner av hinder inom följande område.

Avkänningsområde bakåt
Avkänningsområde för bakre hörn
B
Avkänningsområde framåt
Avkänningsområde för främre hörn
A
C A: Cirka 55 cm
B: Cirka 55 cm
C: Cirka 100 cm
D: Cirka 150 cm
D
Visning av avståndet
Display
Avstånd mellan bil och hinder
Utan 360°-skärm
Med 360°-skärmFrämre sensor
*/
Främre hörnsensor*Bakre sensor/Bakre hörnsensor
Utan sensor fram
och i främre hör‐ nen Med sensor fram
och i främre hör‐ nen
Grön
Främre sensor:
Cirka 100 - 60 cm Bakre sensor:
Cirka 150 - 60 cm
Under körning
Parkeringssensorsystem
*Vissa modeller.4-241
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

DisplayAvstånd mellan bil och hinder
Utan 360°-skärm
Med 360°-skärmFrämre sensor
*/
Främre hörnsensor*Bakre sensor/Bakre hörnsensor
Utan sensor fram
och i främre hör‐ nen Med sensor fram
och i främre hör‐ nen
Gul
Främre sensor:
Cirka 60 - 45 cm
Främre hörnsensor: Cirka 55 - 38 cm Bakre sensor:
Cirka 60 - 45 cm
Bakre hörnsensor: Cirka 55 - 38 cm
Gul
Främre sensor:
Cirka 45 - 35 cm
Främre hörnsensor: Cirka 38 - 25 cm Bakre sensor:
Cirka 45 - 35 cm
Bakre hörnsensor: Cirka 38 - 25 cm
Röd
Främre sensor:
Inom cirka 35 cm
Främre hörnsensor: Inom cirka 25 cm Bakre sensor:
Inom cirka 35 cm
Bakre hörnsensor: Inom cirka 25 cm
Under körning
Parkeringssensorsystem
4-242*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Parkeringssensorsystem
Bilar utan främre sensor/främre hörnsensor
Parkeringssensorerna kan användas när växelspaken/växelväljaren
står i backläge och
tändningen är på.
Bilar med främre sensor/främre hörnsensor
Varningssignalen hörs och indikeringslampan tänds om parkerings sensorns omkopplare
trycks in när tändningen är på.
Indikeringslampan tänds om tändningen slås på när parkeringssen sorn är aktiverad.
Tryck på knappen igen för att stänga av funktionen.
Indikeringslampa
Drifttillstånd
Parkeringssensorn kan användas när alla villkor nedan uppfylls:
Tändningen är i läge ON.
Parkeringssensorn är aktiverad.
OBS
(Fordon med automatväxellåda)
Detekteringsindikeringen och ljudsignal en för de främre sensorerna/främre
hörnsensorerna fungerar inte när växelspaken är i läget P.
Detekteringsindikeringen och ljudsignalen aktiveras inte när parkeringsbromsen är
ansatt.
Under körning
Parkeringssensorsystem
4-243
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Indikering för upptäckt hinder
Positionen för den sensor som har upptäckt ett hinder indikeras. Visningen lyser upp i olika
områden beroende på avstånd till det hinder som upptäcktes av s
ensorn.
Medan bilen närmar sig hindret kommer zonen i visningen närmare bilen att lysa upp.

Utan 360°-skärm Med 360°-skärm
Område
för höger
hörnsensor
Område
för höger
hörnsensor
Område för
vänster
hörnsensor Område
för höger
hörnsensor
Område för
vänster
hörnsensor Område
för höger
hörnsensor
Område för
vänster
hörnsensor Område för
vänster
hörnsensor
Område för sensor fram
Område för sensor fram
Område för sensor bak Område för sensor bak
Vissa modeller.
OBS
Avkänningsindikatorn kan växla mellan att visas eller inte visas.
Se Personliga inställningar på sidan 9-14.
Under körning
Parkeringssensorsystem
4-244
Mazda2_8HG7-EE-19G-SV_Edition1_old
2019-11-28 18:40:23

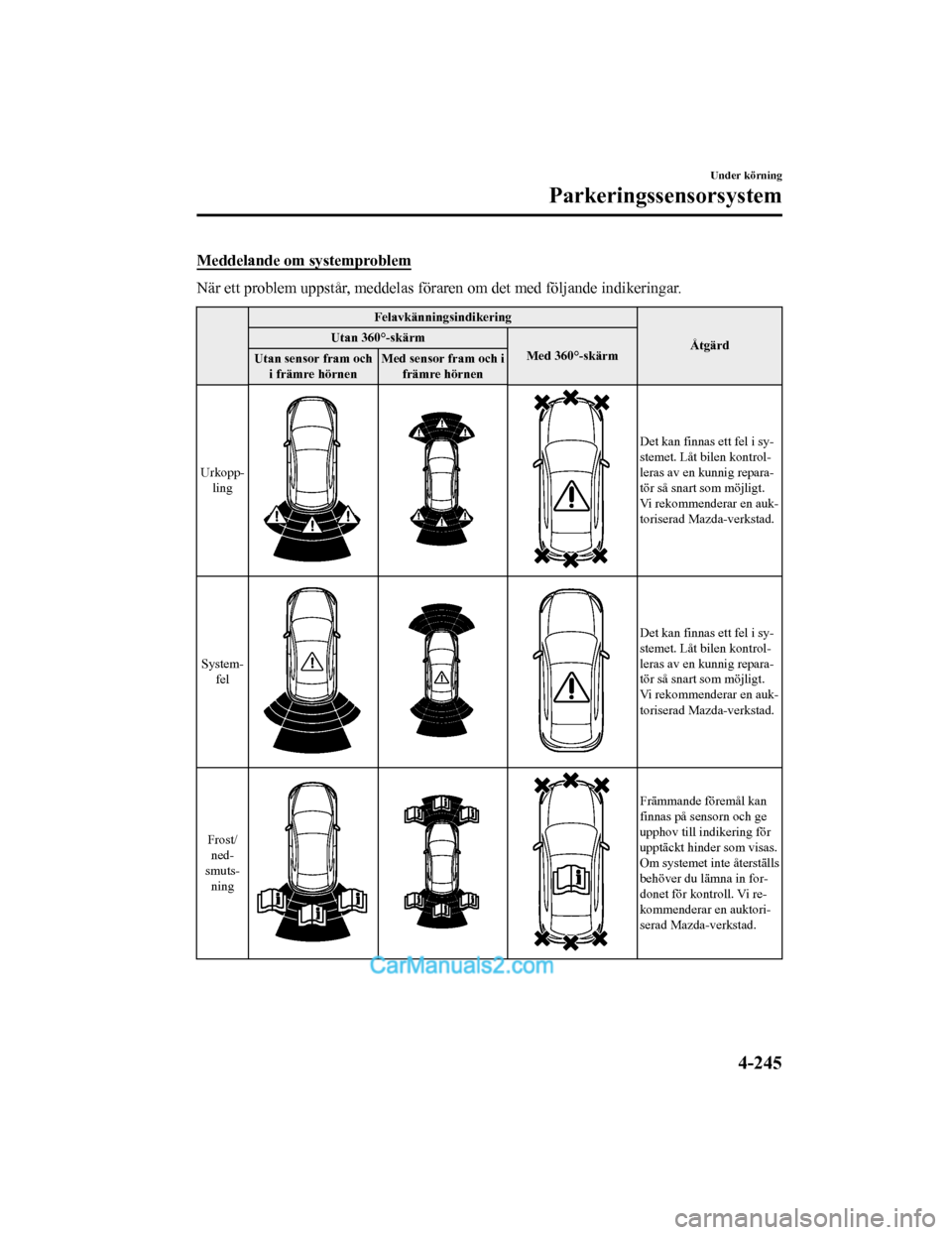

Meddelande om systemproblem
När ett problem uppstår, meddelas föraren om det med följande indikeringar.
Felavkänningsindikering
Åtgärd
Utan 360°-skärm
Med 360°-skärm
Utan sensor fram och
i främre hörnen Med sensor fram och i
främre hörnen
Urkopp‐ ling
Det kan finnas ett fel i sy‐
stemet. Låt bilen kontrol‐
leras av en kunnig repara‐
tör så snart som möjligt.
Vi rekommenderar en auk‐
toriserad Mazda-verkstad.
System‐ fel
Det kan finnas ett fel i sy‐
stemet. Låt bilen kontrol‐
leras av en kunnig repara‐
tör så snart som möjligt.
Vi rekommenderar en auk‐
toriserad Mazda-verkstad.
Frost/ ned‐
smuts‐ ning
Främmande föremål kan
finnas på sensorn och ge
upphov till indikering för
upptäckt hinder som visas.
Om systemet inte återställs
behöver du lämna in for‐
donet för kontroll. Vi re‐
kommenderar en auktori‐
serad Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-245
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Varningssignal (ljudsign
al) för parkeringssensor
Ljudsignalen låter på följand e sätt när systemet är igång.
Främre sensor
*, bakre sensor
Avstånd till av‐
läsningsområde Avstånd mellan bil och hinder
Ljudsignal*1Främre sensor*Bakre sensor
Avstånd längst bort Cirka 100 - 60 cm
Cirka 150 - 60 cm
Långsamt intermit‐
tent ljud
Långt avstånd Cirka 60 - 45 cm
Cirka 60 - 45 cm
Medelsnabbt inter‐
mittent ljud
Medelavstånd Cirka 45 - 35 cm
Cirka 45 - 35 cm
Snabbt intermittent
ljud
Nära avstånd Inom cirka 35 cm
Inom cirka 35 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen pi
per i allt snabbare takt när bilen närmar sig hindret.
Under körning
Parkeringssensorsystem
4-246*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Främre hörnsensor*, bakre hörnsensor
Avstånd till avläsnings‐område Avstånd mellan bil och hinder
Ljudsignal*1Främre*/bakre hörnsensor
Långt avstånd Cirka 55 - 38 cm
Medelsnabbt intermittent ljud
Medelavstånd Cirka 38 - 25 cm
Snabbt intermittent ljud
Nära avstånd Inom cirka 25 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när b
ilen närmar sig hindret.
OBS
Om ett hinder upptäcks i en zon under 6 sekunder eller mer, upphör pipljudet (utom för
zonen nära avstånd). Om samma hinder upptäcks i en annan zon, ljuder motsvarande
pipljud.
Under körning
Parkeringssensorsystem
*Vissa modeller.4-247
