MAZDA MODEL 2 2020 Manual del propietario (in Spanish)

Visualización/iconoContenido
Líneas de guía de distancia del trayecto
proyectado del vehículo (rojo/ámbar)Indica la distancia (desde el extremo delantero del paragolpes)
en la parte delantera del vehículo.
La línea rojas indica el punto situado aproximadamente a
0,5 m del extremo delantero del parachoques.
Las líneas de color ámbar indican los puntos situados a una
distancia comprendida entre 1
m y 2 m desde el extremo
delantero del parachoques.
PRECAUCIÓN
El alcance de detección del sensor de estacionamiento tiene unos límites. Por ejemplo, es
posible que no se detecten las obstrucciones qu e se aproximan desde el lateral y los objetos
de poca altura. Siempre confirme visualmente la seguridad alrededor del vehículo al
conducir.
Para obtener más detalles, consulte la info rmación sobre la indicación de detección de
obstáculos del sensor de estacion amiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-249.
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto proyectado
del vehículo.
Consulte la sección Características de personalización en la página 9-16.
Al conducir
i-ACTIVSENSE
4-199
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Cómo utilizar la función de líneas del trayecto proyectado del vehículo
(Condición real)(Exhibici

Alcance de la visualización
(Condición real)
(Exhibici

NOTA
La indicación de detección de obstrucción del sensor de estacionamiento no se muestra.
Cambie la visualización en pantalla a la vista superior/vista delantera o la vista lateral si
se activa el sonido de advertencia del sensor de estacionamiento.
La pantalla de la vista panorámica delantera muestra la imagen de la parte delantera del
vehículo en formato panorámico y corrige la imagen para ayudar a detectar cualquier
obstáculo que se aproxime desde el lateral. Por lo tanto, es diferente de la imagen real.
▼ Vista lateral
Use la vista lateral para ayudarse a comprobar la seguridad del
área alrededor cuando
acelera desde una parada, un estacionamiento o al parar el vehículo.
Alcance de la visualización
(Condición real)(Exhibici

Viendo la pantalla

Visualización/iconoContenido
Vista del sensor de estacionamiento Exhibe la condición de detec ción del sensor de estacionamien‐
to cuando el sensor de est acionamiento está activado.
Para obtener más detalles, consu lte la información sobre la in‐
dicación de detección de obstácu los del sensor de estaciona‐
miento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en
la página 4-249.
Líneas de trayecto pr oyectado del vehí‐
culo (ámbar) Indica el trayecto proyectado
aproximado del vehículo. Se
mueve en conjunto con el funcionamiento del volante.
Las líneas del trayecto proyectad o del vehículo (ámbar) indi‐
can el trayecto que se espera qu e siga la parte interior del ve‐
hículo.
Líneas de guía paralelas del vehículo
(azul) Indica el ancho aproximado del vehículo incluyendo los espe‐
jos de puerta.
Líneas de guía de extremo delantero
del vehículo (azul)Indica el punto situado a unos 0,25 m del borde delantero del
vehículo (borde delantero del parachoques).
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto proyectado
del vehículo.
Consulte la sección Características de personalización en la página 9-16.
Al conducir
i-ACTIVSENSE
4-203
Mazda2_8HV1-SP-19I_Edition1_old
2019-7-5 15:50:41

Cómo utilizar la función de líneas del trayecto proyectado del vehículo
(Condición real)(Exhibici

Aunque el objeto mostrado en la pantalla como un bordillo o una línea de división de un
espacio de estacionamiento, y las líneas de guía en paralelo del vehículo parezcan estar
en paralelo, podrían no estar en paralelo.

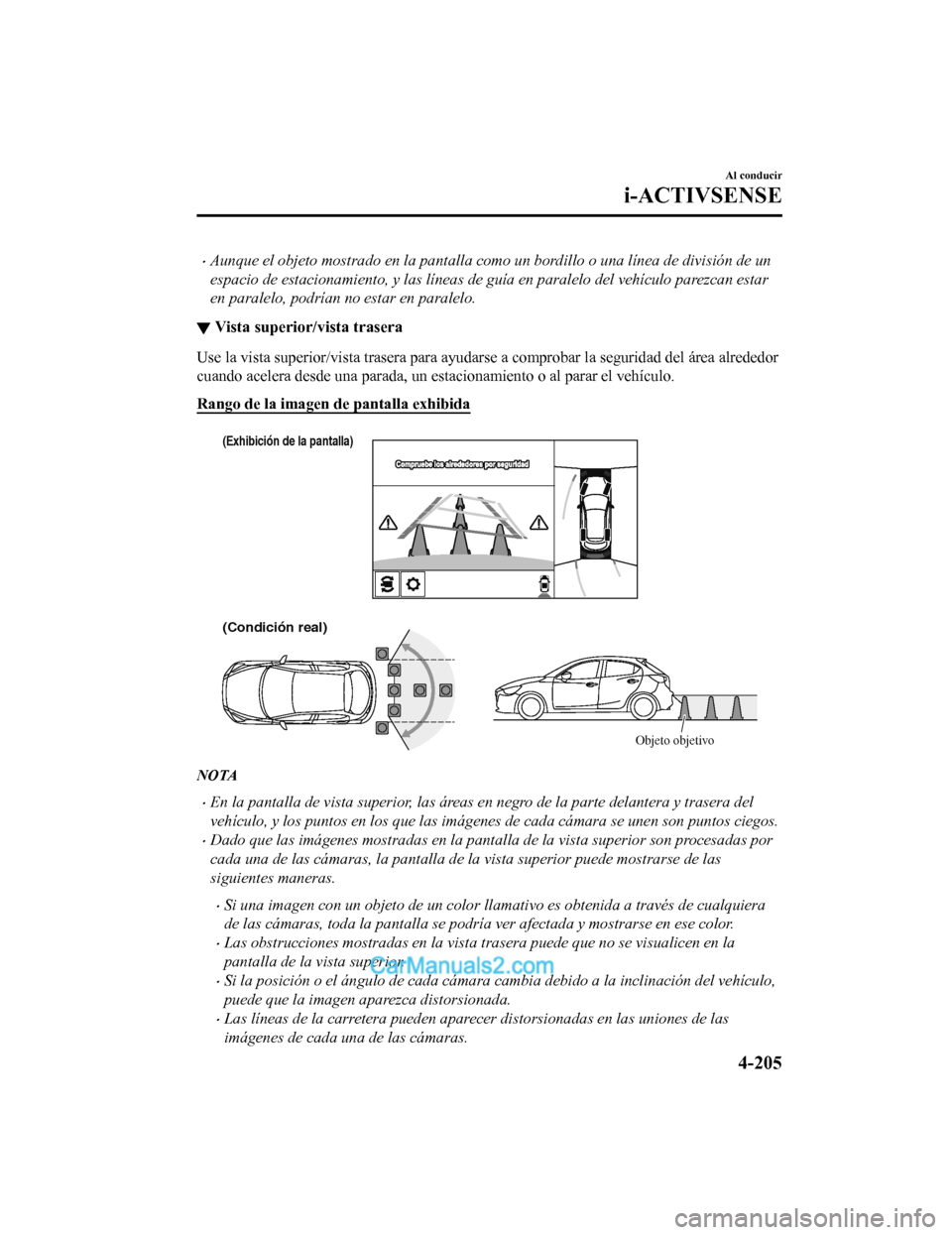

▼Vista superior/vista trasera
Use la vista superior/vista trasera para ayudarse a comprobar l
a seguridad del área alrededor
cuando acelera desde una parada, un estacionamiento o al parar el vehículo.
Rango de la imagen de pantalla exhibida
(Condición real)
(Exhibici

Toda la pantalla puede mostrarse brillante/oscura en función del nivel de iluminación
de la zona que rodea las cámaras.
Viendo la pantalla
-a
-b

Visualización/icono Contenido
Vista del sensor de estacionamiento Exhibe la condición de detec ción del sensor de estacionamien‐
to cuando el sensor de estacionamiento está activado.
Para obtener más detalles, cons ulte la información sobre la in‐
dicación de detección de obstáculos del sensor de estaciona‐
miento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en
la página 4-249.
Icono de neumático Indica la dirección del neumático. Se mueve e n conjunto con
el funcionamiento del volante.
Líneas de trayecto proyectado del vehí‐
culo (ámbar) Indica el trayecto proyectado
aproximado del vehículo. Se
mueve en conjunto con el f uncionamiento del volante.
a) Indica el trayecto por el que se espera que pasen las ruedas
traseras.
a) Indica el trayecto por el que se espera que pase el lado exte‐
rior del vehículo.
Líneas de anchura del vehículo amplia‐
das y líneas de guía de distancia (rojo/
azul) Estas líneas de guía indican la
anchura aproximada del vehí‐
culo y la distancia a un punto medido desde la parte trasera de l
vehículo (desde el extremo del parachoques).
Las líneas rojas indican los puntos situados hasta un máxi‐
mo de 0,5 m del extremo trasero del parachoques.
Las líneas azules indican los p untos situados a una distancia
comprendida entre 0,5 m y 2 m desde el extremo trasero del
parachoques.
Al conducir
i-ACTIVSENSE
4-206
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Visualización/iconoContenido
Líneas de guía de distancia del trayecto
proyectado del vehículo (rojo/ámbar)Estas líneas de guía indican la distancia aproximada a un pun‐
to medido desde la par
te trasera del vehículo (desde el extre‐
mo del parachoques).
La línea rojas indica el pun to situado aproximadamente a
0,5 m del extremo trasero del parachoques.
Las líneas de color ámbar indi can los puntos situados a una
distancia comprendida entre 1 m y 2 m desde el extremo
trasero del parachoques.
Advertencias del sistema de control de
puntos ciegos (BSM) Indica en qué momento se ha
accionado la alerta de tránsito
cruzando atrás (RCTA).
Para más detalles, consulte la sección Alerta de tránsito cru‐
zando atrás (RCTA).
Consulte la sección Alerta de tránsito cruzando atrás (RCTA)
en la página 4-135.
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto proyectado
del vehículo.
Consulte la sección Características de personalización en la página 9-16.
Cómo utilizar la función de líne as del trayecto proyectado del vehículo
PRECAUCIÓN
La parte delantera del vehículo oscila mucho al girar el volante en marcha atrás. Mantenga
una distancia suficiente entre el vehículo y el obstáculo.
 El alcance de detección del sensor de estaci onamiento tiene unos límites. Por ejemplo, es
posible que no se detecten las obstrucciones que se aproximan desde el lateral y los objetos
de poca altura. Siempre confirme visualmente la seguridad alrededor del vehículo al
conducir.
Para obtener más detalles, consulte la información sobre la indicación de detección de
obstáculos del sensor de estacion amiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-249.
NOTA
Debido a que puede haber una diferencia entre la imagen exhibida en la pantalla, como
la indicada a continuación, y las condicione s reales al estacionar, siempre verifique la
seguridad en la parte trasera del vehículo y el área alrededor directamente con sus ojos.
A pesar de que el extremo trasero del espacio de estacionamiento (o garaje) exhibido
en la pantalla y las líneas de guía de distancia aparecen paralelas, podría no ser
realmente paralelas.
Al conducir
i-ACTIVSENSE
4-207
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, a pesar que la línea de división y la línea de guía de ancho de
vehículo puede aparecer paralela, pero realmente no ser paralelas en el suelo.
Lo siguiente muestra un ejemplo del estacionamiento del vehículo cuando el volante se
gira hacia la derecha mientras se da marcha atrás el vehículo. Al hacer marcha atrás en
un espacio de estacionamiento desde el sentido contrario, el volante se gira en sentido
contrario.
1. Dé marcha atrás con el vehículo en el espacio de estacionamiento girando el volante de manera que el vehículo entre en el centro del espacio de estaci onamiento.

(Condición real)(Exhibici
