*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para un
óptimo rendimiento le recomendamo s usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especificación indicada.
*4 En Kazajistán use API SM/SN.
No use aceites que no cumplan con las especificaciones o requerimientos anteriores. El uso de aceites inapropiados
puede dañar el motor y dejarlo si n cobertura de la garantía de Mazda.
Lubricante Clasificación
Refrigerante Tipo FL-22
Aceite de transmi‐
sión manual Aceite de cambios de larga duración Mazda G7
*1
Líquido de transmi‐
sión automática Aceite original Mazda ATF-FZ
Líquido de frenos y
embrague SAE J1703 o FMVSS116 DOT-3 o DOT-4
*1 El aceite de cambios de larga duración de Mazda G7 es un aceit
e superior para un bajo coste de combustible y
una sensación de cambio ideal. S e recomienda usar el aceite de cambios de larga duración de Mazda G7.
Si no se puede adquirir el aceite de cambios de larga duración de Mazda G7, use un aceite estándar (Servicio
API GL-4 (SAE 75W-80)).
▼ Limpiador
Limpiador Clasificación
Europa Excepto Europa
Limpiador de depósitos
*1Limpiador de depósitos original de Mazda (K002 W0 001)
*1 Utilice el limpiador de depósitos original de Mazda. El uso de un limpiador de depósitos no original provocará
un fallo interno en el sistema d e combustible. Consulte 3-28, 6 -4 para obtener más información.
Especificaciones
Especificaciones
9-7
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

▼Capacidad de carga
(Cantidades aproximadas)
Elemento
Capacidad
Aceite de mo‐
tor SKYACTIV-G 1.3,
SKYACTIV-G 1.5
Con cambio del filtro de aceite
4,2 litros
Sin cambio del filtro de aceite 3,9 litros
SKYACTIV-D 1.5 Con cambio del filtro de aceite
5,1 litros
Sin cambio del filtro de aceite 4,7 litros
Refrigerante SKYACTIV-G
1.3
Con calentador
5,4 litros
Sin calentador 4,9 litros
SKYACTIV-G
1.5 Transmi‐
sión ma‐
nual
Europa
Modelo con volante a
la izquierda
5,2 litros
Modelo con volante a
la derecha 4,8 L
Excepto
Europa Modelo con volante a
la izquierda
*14,9 litros/
5,2 litros
Modelo con
volante a la
derecha Con ca‐
lentador
4,9 litros
Sin ca‐
lentador 4,5 litros
Transmi‐
sión auto‐
mática Europa
Modelo con volante a
la izquierda
5,5 litros
Modelo con volante a
la derecha 5,1 litros
Excepto
Europa Modelo con volante a
la izquierda
*15,2 litros /
5,5 litros
Modelo con
volante a la
derecha Con ca‐
lentador
5,2 litros
Sin ca‐
lentador 4,8 L
SKYACTIV-D
1.5 Para motor
6,8 litros
Para interenfriador en friado a agua 2,0 litros
Aceite de
transmisión
manual SKYACTIV-G 1.5
1,59 litros
Líquido de
transmisión
automática SKYACTIV-G 1.3, SKYACTIV-G 1.5
7,2 litros
SKYACTIV-D 1.5 7,8 litros
Especificaciones
Especificaciones
9-8
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

ElementoCapacidad
Tanque de
combustible SKYACTIV-G 1.3
35,0 litros
SKYACTIV-G 1.5, SKYACTIV-D 1.5 44,0 litros
Verifique siempre los niveles de aceite y líquidos con la varil la indicadora o las marcas en los depósitos.*1 La cantidad de refrigerante de motor varía dependiendo de la e specificación.
▼Dimensiones
Sedán
Elemento
Especificación del vehículo
Largo total Sin soporte de placa de matrícula
4.340 mm
Con soporte de placa de matrícula 4.345 mm
Ancho total 1.695 mm
Altura total Excepto Bolivia, Colombia, Ecua‐
dor, Uruguay
1.470 mm
Bolivia, Colombia, Ecuador, Uru‐
guay 1.485 mm
Banda de rodamiento delantera 1.495 mm
Banda de rodamiento trasera 1.485 mm
Distancia entre ejes 2.570 mm

Modelo con compuerta trasera
ElementoEspecificación del vehículo
Largo total Sin soporte de placa de matrícula
4.065 mm
Con soporte de placa
de matrícula Excepto Bolivia,
Ecuador
4.070 mm
Bolivia, Ecuador 4.075 mm
Ancho total 1.695 mm
Altura total
*1
Excepto Bolivia, Co‐
lombia, Ecuador, Uru‐
guay Tipo A
1.515 mm
Tipo B 1.495 mm
Bolivia, Colombia,
Ecuador, Uruguay Tipo A
1.530 mm
Tipo B 1.510 mm
Banda de roda‐
miento delantera Excepto Bolivia, Colombia, Ecuador, Uru‐
guay
1.495 mm
Bolivia, Colombia, Ecuador, Uruguay 1.490 mm
Banda de rodamiento trasera 1.485 mm
Distancia entre ejes 2.570 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Especificaciones
Especificaciones
9-9
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

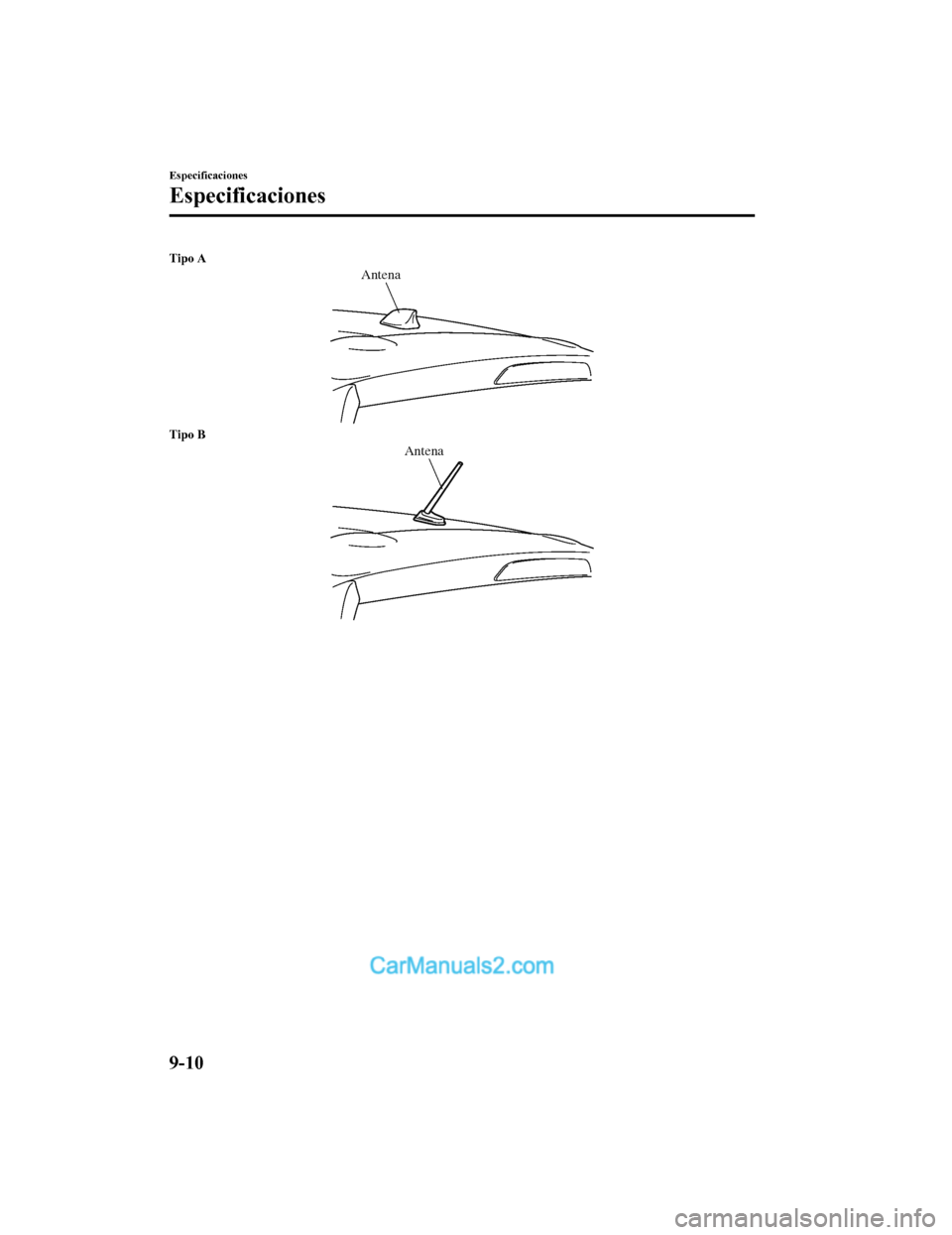

Tipo A
Antena
Tipo B
Antena
Especificaciones
Especificaciones
9-10
Mazda2_8HV1-SP-19I_Edition1_old2019-7-5 15:50:41

▼Bombillas
Luces exteriores
Bombilla Categoría
Potencia: Vatios UN-R*1 (SAE)
Faros LED
*2― (―)
Luces de marcha diurna
*Tipo LED LED*2― (―)
Tipo bombilla 21
*3W21/5W (7444)
Luces de posición Tipo LED
LED
*2― (―)
Tipo bombilla 5 W5W (―)
Intermitentes delanteros 21WY21W (7443NA)
Intermitentes laterales LED
*2― (―)
Luz de freno central LED
*2― (―)
Intermitentes traseros 21 WY21W (7443NA)
Luces de freno/traseras Tipo LED
LED
*2― (―)
Tipo bombilla 21/5 W21/5W (7443)
Luces de marcha atrás Tipo LED
LED
*2― (―)
Tipo bombilla 16 W16W (921)
Faro antiniebla trasero
*Sedán 21W21W (7440)
Modelo con com‐
puerta trasera LED
*2― (―)
Luces de la matrícula 5 W5W (―)
*1 UN-R quiere decir Reglamentación de las Naciones Unidas.*2 LED es una abreviatura del i nglés, Light Emitting Diode (diodo emisor de luz).*3 Sin embargo se usa una bombilla de doble filamento sólo de 21 W en las luces de marcha diurna.
Especificaciones
Especificaciones
*Algunos modelos9-11
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

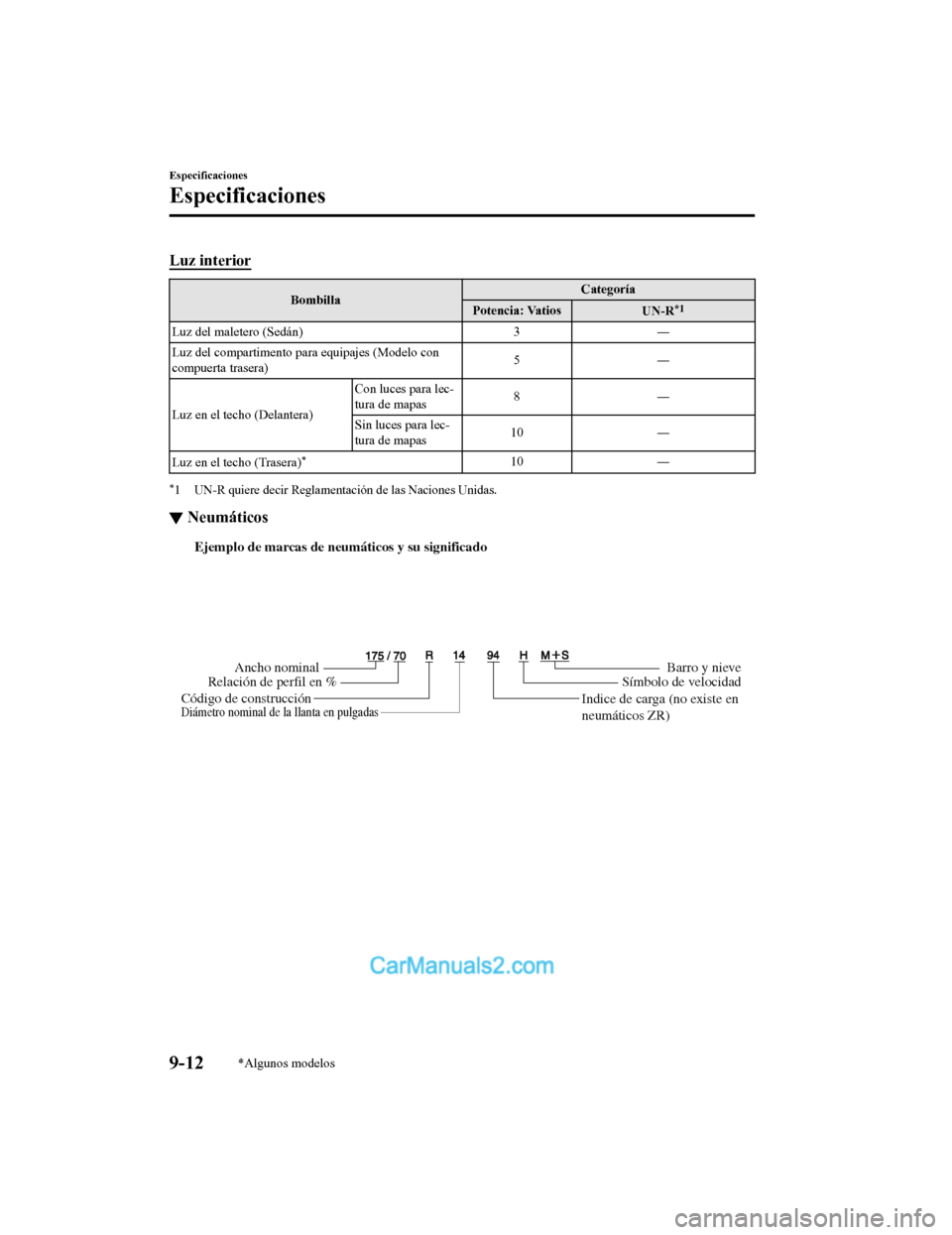

Luz interior
BombillaCategoría
Potencia: Vatios UN-R*1
Luz del maletero (Sedán) 3―
Luz del compartimento pa ra equipajes (Modelo con
compuerta trasera) 5―
Luz en el techo (Delantera) Con luces para lec‐
tura de mapas
8―
Sin luces para lec‐
tura de mapas 10
―
Luz en el techo (Trasera)
*10 ―
*1 UN-R quiere decir Reglamentación de las Naciones Unidas.
▼Neumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcción Barro y nieve
Símbolo de velocidad
Diámetro nominal de la llanta en pulgadasIndice de carga (no existe en
neumáticos ZR)
Especificaciones
Especificaciones
9-12*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la sigui ente información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del mismo
tipo que los originales de su vehículo. Para más detalles, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Verifique la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-45).
Después de ajustar la presión de los neumáticos, será necesario inicializar el sistema de
monitoreo de presión d e aire de los neumáticos para que el sist ema funcione normalmente.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-237.
Especificaciones
Especificaciones
9-13
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

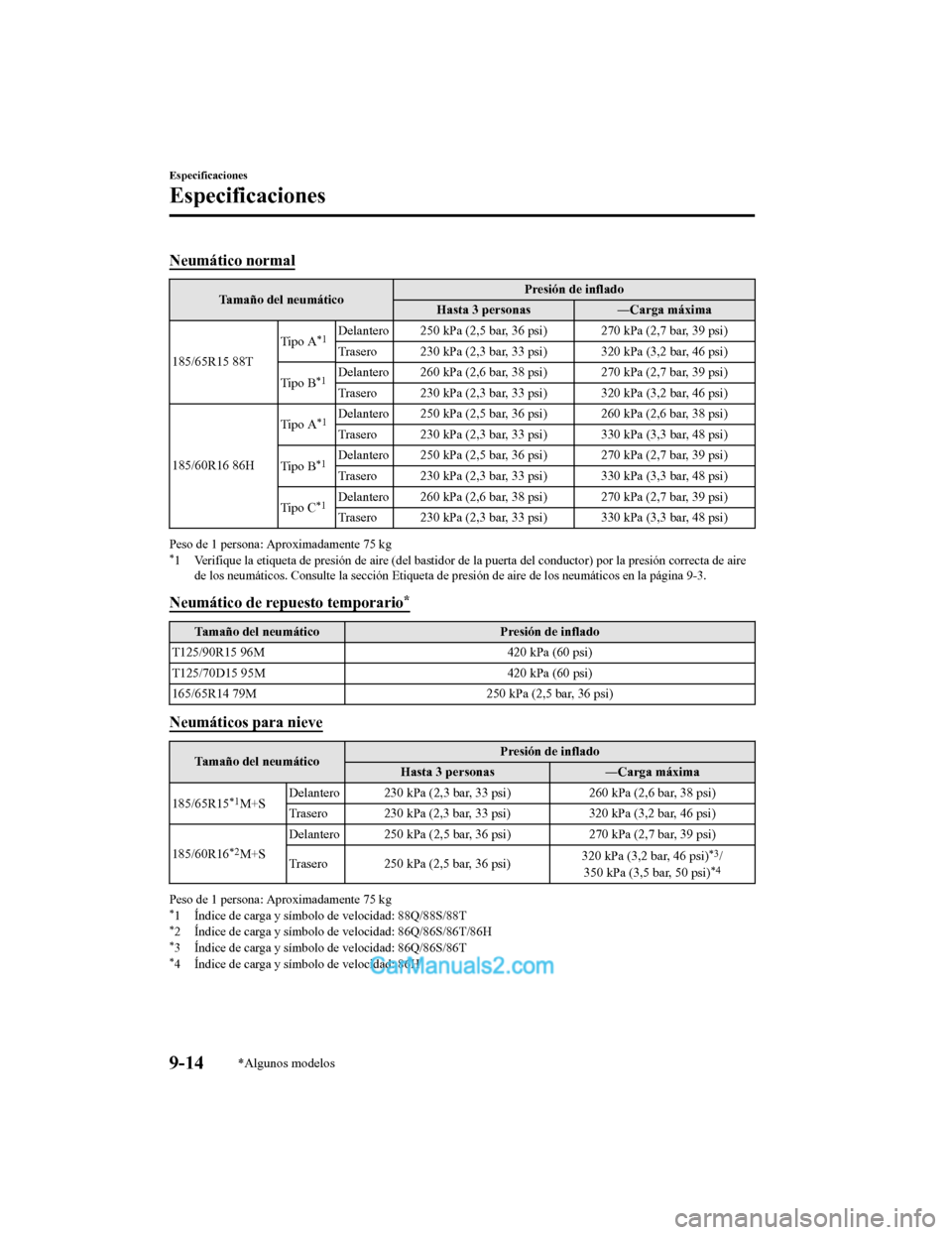

Neumático normal
Tamaño del neumáticoPresión de inflado
Hasta 3 personas ―Carga máxima
185/65R15 88T Tipo A
*1Delantero 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Tipo B
*1Delantero 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16 86H Tipo A
*1Delantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Tipo B
*1Delantero 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Tipo C
*1Delantero 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Peso de 1 persona: Aproximadamente 75 kg*1 Verifique la etiqueta de presión de aire (del bastidor de la puerta del conductor) por la presión correcta de aire
de los neumáticos. Consulte la sección Etiqueta de presión de a ire de los neumáticos en la página 9-3.
Neumático de repuesto temporario*
Tamaño del neumático Presión de inflado
T125/90R15 96M 420 kPa (60 psi)
T125/70D15 95M 420 kPa (60 psi)
165/65R14 79M 250 kPa (2,5 bar, 36 psi)
Neumáticos para nieve
Tamaño del neumáticoPresión de inflado
Hasta 3 personas ―Carga máxima
185/65R15
*1M+S Delantero 230 kPa (2,3 bar, 33 psi)
260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16
*2M+S Delantero 250 kPa (2,5 bar, 36 psi)
270 kPa (2,7 bar, 39 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)*3/
350 kPa (3,5 bar, 50 psi)*4
Peso de 1 persona: Aproximadamente 75 kg*1 Índice de carga y símbolo de velocidad: 88Q/88S/88T*2 Índice de carga y símbolo de velocidad: 86Q/86S/86T/86H*3 Índice de carga y símbolo de velocidad: 86Q/86S/86T*4 Índice de carga y símbolo de velocidad: 86H
Especificaciones
Especificaciones
9-14*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

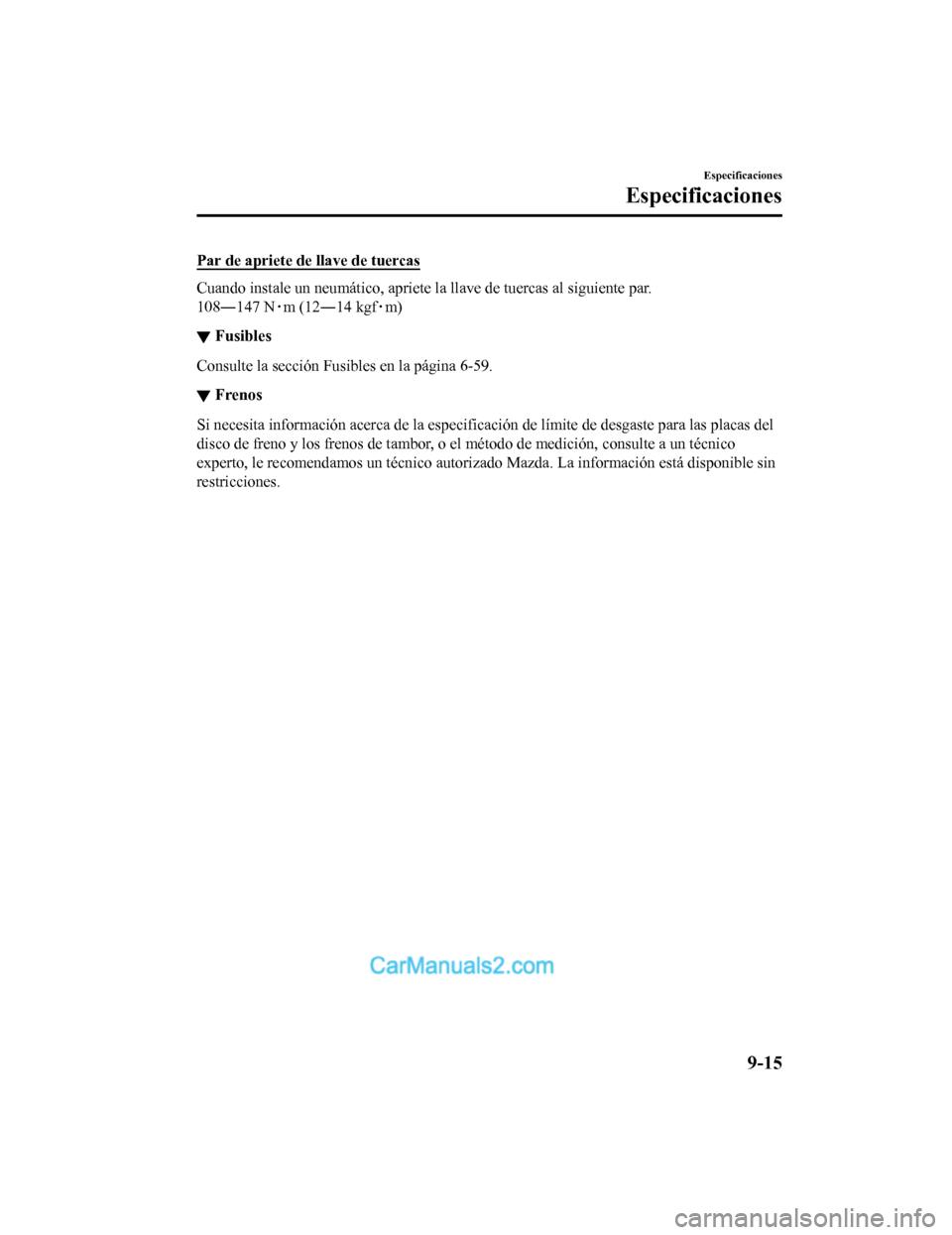

Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108―147 N ･m (12―14 kgf ･m)
▼ Fusibles
Consulte la sección Fusibles en la página 6-59.
▼Frenos
Si necesita información acerca de la especificación de límite de desgaste para las placas del
disco de freno y los frenos de tambor, o el método de medición,
consulte a un técnico
experto, le recomendamos un técn ico autorizado Mazda. La información está disponible sin
restricciones.
Especificaciones
Especificaciones
9-15
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

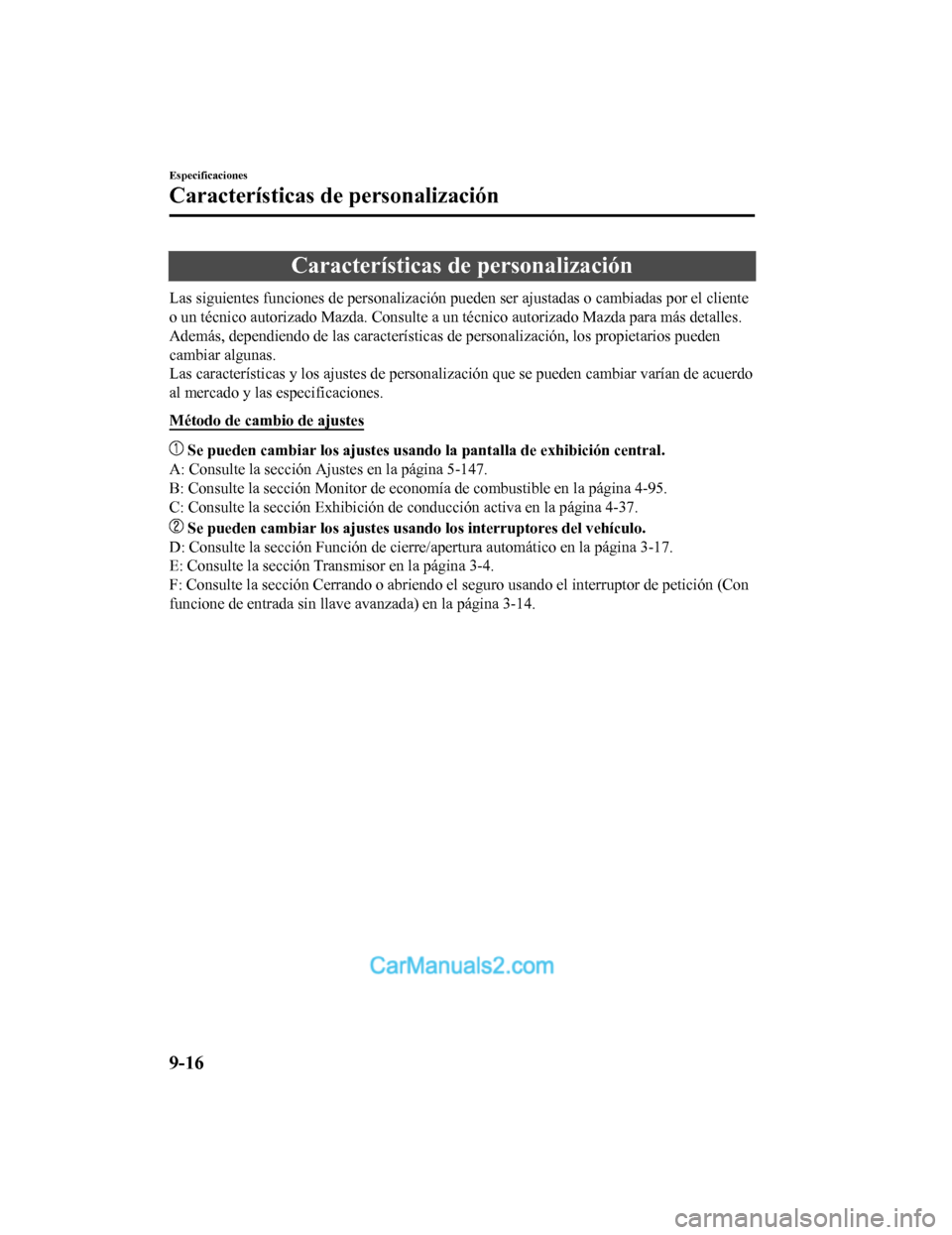

Características de personalización
Las siguientes funciones de personalización pueden ser ajustadas o cambiadas por el cliente
o un técnico autorizado Mazda. Consulte a un técnico autorizado Mazda para más detalles.
Además, dependiendo de las características de personalización, los propietarios pueden
cambiar algunas.
Las características y los ajustes de personalización que se pue den cambiar varían de acuerdo
al mercado y las especificaciones.
Método de cambio de ajustes
Se pueden cambiar los ajustes us ando la pantalla de exhibición central.
A: Consulte la sección Ajustes en la página 5-147.
B: Consulte la sección Monitor de economía de combustible en la página 4-95.
C: Consulte la sección Exhibición de conducción activa en la pá gina 4-37.
Se pueden cambiar los ajustes usando los interruptores del vehículo.
D: Consulte la sección Función de cierre/apertura automático en la página 3-17.
E: Consulte la sección Transmisor en la página 3-4.
F: Consulte la sección Cerrando o abriendo el seguro usando el interruptor de petición (Con
funcione de entrada sin llave avanzada) en la página 3-14.
Especificaciones
Características de personalización
9-16
