5–76
Fahrzeuginnenraum
Audioanlage

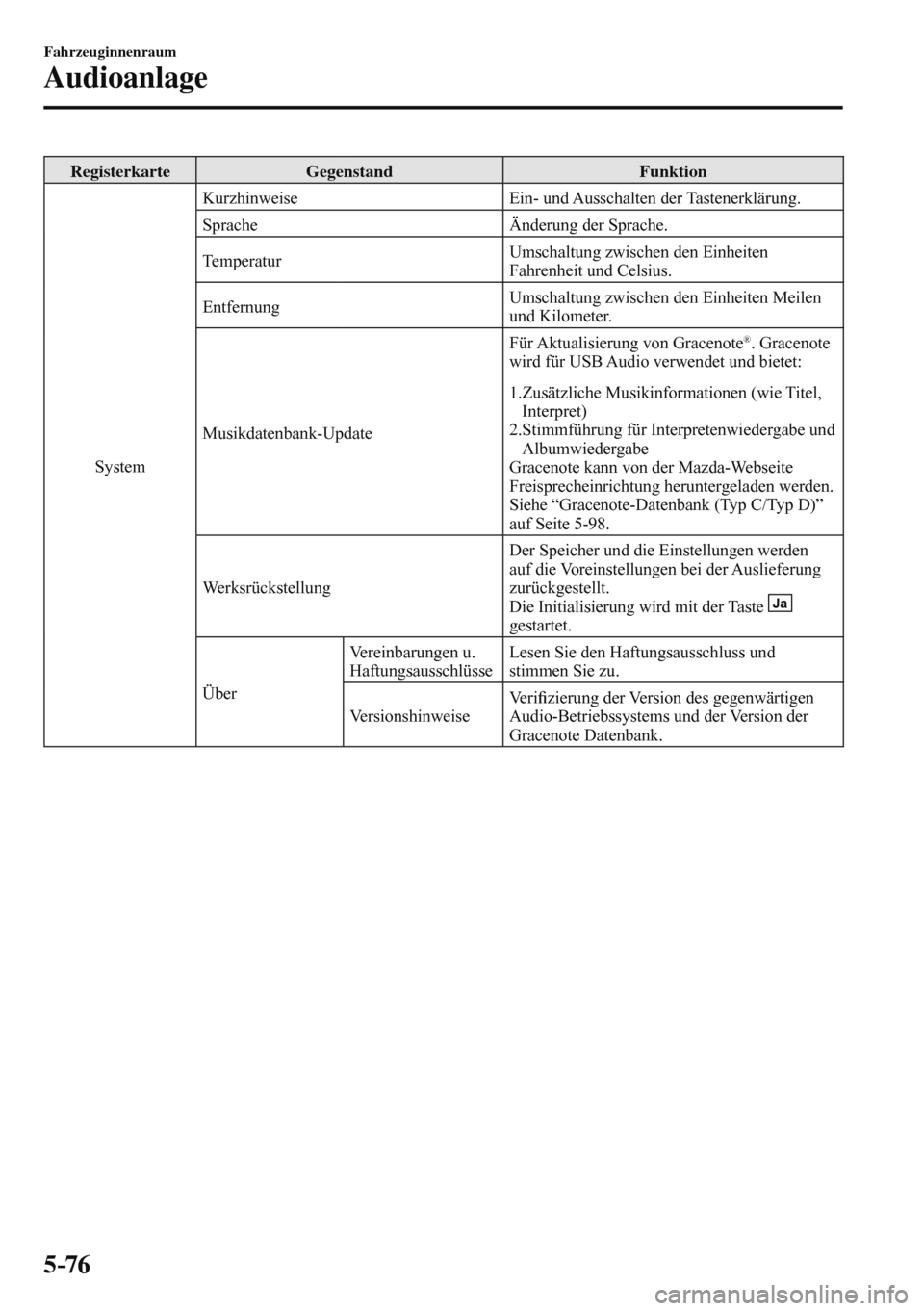

Registerkarte Gegenstand Funktion
System Kurzhinweise Ein- und Ausschalten der Tastenerklärung.
Sprache Änderung der Sprache.
Temperatur Umschaltung zwischen den Einheiten
Fahrenheit und Celsius.
Entfernung Umschaltung zwischen den Einheiten Meilen
und Kilometer.
Musikdatenbank-Update Für Aktualisierung von Gracenote
® . Gracenote
wird für USB Audio verwendet und bietet:
1. Zusätzliche Musikinformationen (wie Titel,
Interpret)
2. Stimmführung für Interpretenwiedergabe und
Albumwiedergabe
Gracenote kann von der Mazda-Webseite
Freisprecheinrichtung heruntergeladen werden.
Siehe “Gracenote-Datenbank (Typ C/Typ D)”
auf Seite 5-98 .
Werksrückstellung Der Speicher und die Einstellungen werden
auf die Voreinstellungen bei der Auslieferung
zurückgestellt.
Die Initialisierung wird mit der Taste

gestartet.
Über Vereinbarungen u.
Haftungsausschlüsse Lesen Sie den Haftungsausschluss und
stimmen Sie zu.
Versionshinweise Ve r i¿ zierung der Version des gegenwärtigen
Audio-Betriebssystems und der Version der
Gracenote Datenbank.



5–77
Fahrzeuginnenraum
Audioanlage
*nur bestimmte Modelle

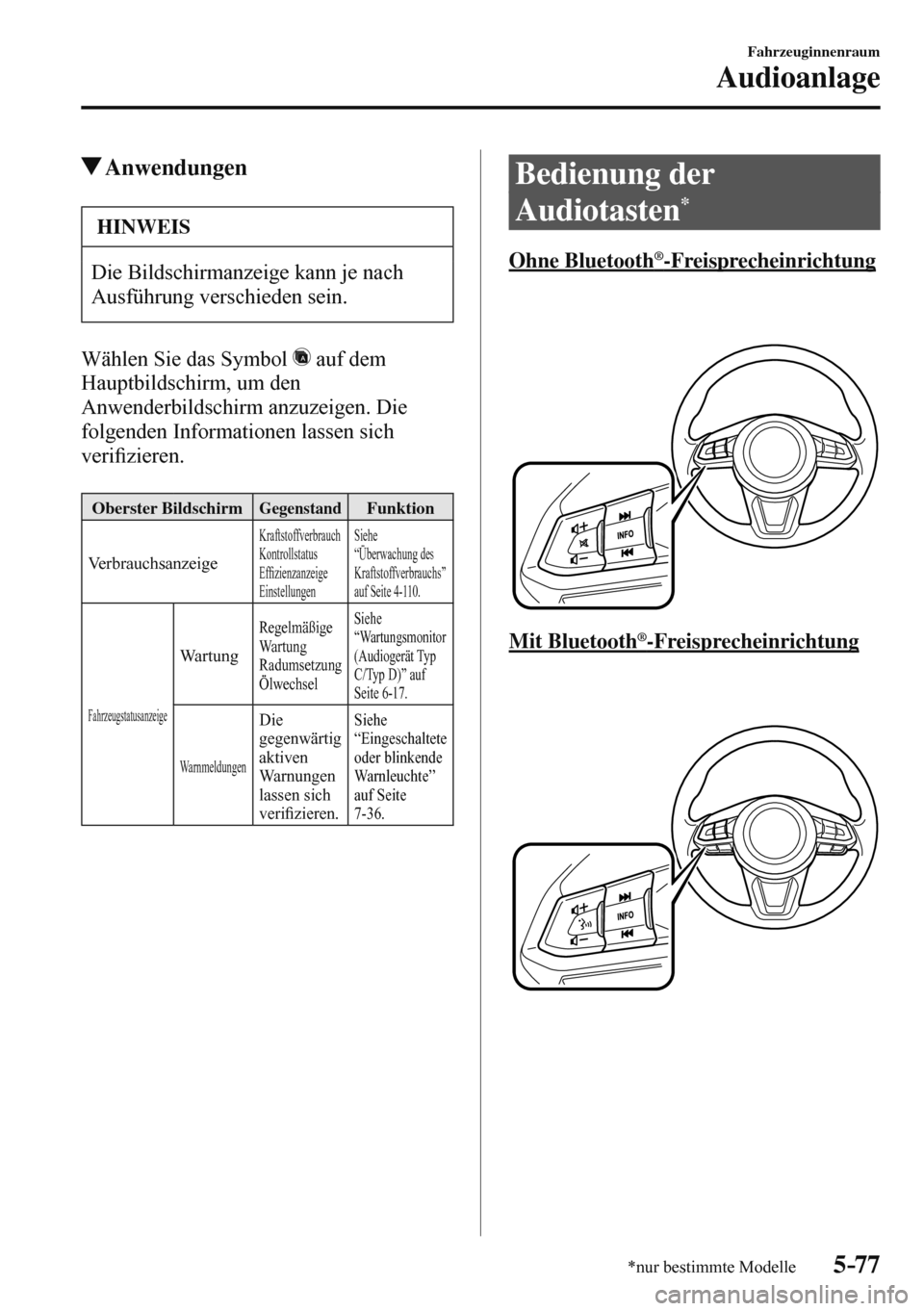

Anwendungen
HINWEIS
Die Bildschirmanzeige kann je nach
Ausführung verschieden sein.
Wählen Sie das Symbol
auf dem
Hauptbildschirm, um den
Anwenderbildschirm anzuzeigen. Die
folgenden Informationen lassen sich
veri¿ zieren.

Oberster Bildschirm Gegenstand Funktion
Verbrauchsanzeige
Kraftstoffverbrauch
Kontrollstatus
E f¿ zienzanzeige
Einstellungen Siehe
“Überwachung des
Kraftstoffverbrauchs”
auf Seite 4-110 .
Fahrzeugstatusanzeige
Wartung
Regelmäßige
Wartung
Radumsetzung
Ölwechsel Siehe
“Wartungsmonitor
(Audiogerät Typ
C/Typ D)” auf
Seite 6-17 .
Warnmeldungen
Die
gegenwärtig
aktiven
Warnungen
lassen sich
veri¿ zieren. Siehe
“Eingeschaltete
oder blinkende
Warnleuchte”
auf Seite
7-36 .

Bedienung der
Audiotasten
*
Ohne Bluetooth ® -Freisprecheinrichtung


Mit Bluetooth
® -Freisprecheinrichtung




5–78
Fahrzeuginnenraum
Audioanlage
*nur bestimmte Modelle

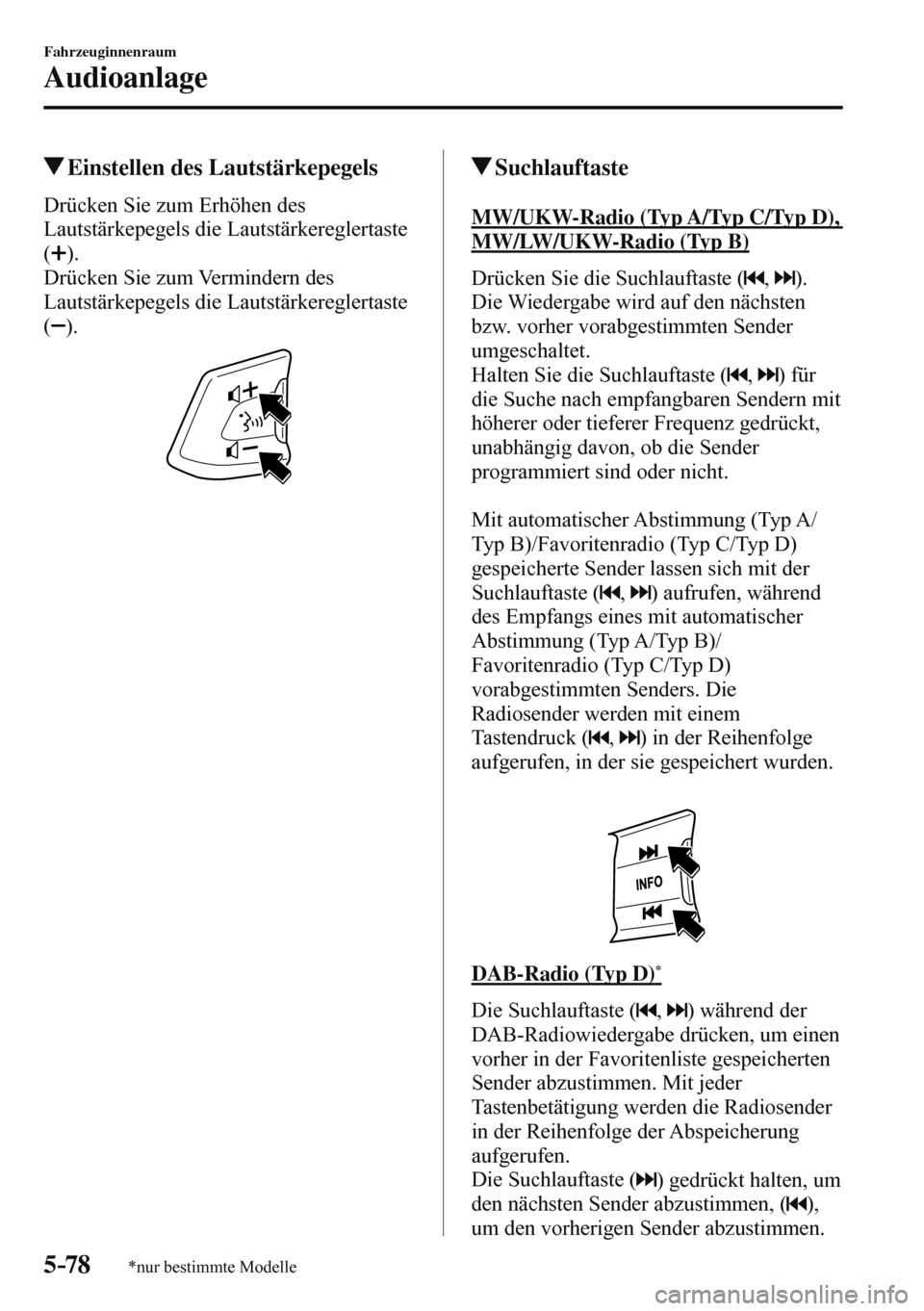

Einstellen des Lautstärkepegels
Drücken Sie zum Erhöhen des
Lautstärkepegels die Lautstärkereglertaste
(
).
Drücken Sie zum Vermindern des
Lautstärkepegels die Lautstärkereglertaste
(
).


Suchlauftaste
M W / U K W - R a d i o ( T y p A / T y p C / T y p D ) ,
MW/LW/UKW-Radio (Typ B)
Drücken Sie die Suchlauftaste (
, ).
Die Wiedergabe wird auf den nächsten
bzw. vorher vorabgestimmten Sender
umgeschaltet.
Halten Sie die Suchlauftaste (
, ) für
die Suche nach empfangbaren Sendern mit
höherer oder tieferer Frequenz gedrückt,
unabhängig davon, ob die Sender
programmiert sind oder nicht.

Mit automatischer Abstimmung (Typ A/
Typ B)/Favoritenradio (Typ C/Typ D)
gespeicherte Sender lassen sich mit der
Suchlauftaste (
, ) aufrufen, während
des Empfangs eines mit automatischer
Abstimmung (Typ A/Typ B)/
Favoritenradio (Typ C/Typ D)
vorabgestimmten Senders. Die
Radiosender werden mit einem
Tastendruck (
, ) in der Reihenfolge
aufgerufen, in der sie gespeichert wurden.



DAB-Radio (Typ D)
*
Die Suchlauftaste ( , ) während der
DAB-Radiowiedergabe drücken, um einen
vorher in der Favoritenliste gespeicherten
Sender abzustimmen. Mit jeder
Tastenbetätigung werden die Radiosender
in der Reihenfolge der Abspeicherung
aufgerufen.
Die Suchlauftaste (
) gedrückt halten, um
den nächsten Sender abzustimmen, (
),
um den vorherigen Sender abzustimmen.


5–79
Fahrzeuginnenraum
Audioanlage
*nur bestimmte Modelle
USB-Audio/Bluetooth ® -Audio/CD
Drücken Sie die Suchlauftaste (
), um an
den Anfang des nächsten Titels zu
springen.
Drücken Sie die Suchlauftaste (
)
innerhalb von einigen Sekunden nach
Beginn der Wiedergabe, um an den
Anfang des vorhergehenden Titels zu
springen.
Drücken Sie die Suchlauftaste (
) nach
einigen Sekunden, um den gegenwärtigen
Titel von Anfang an wiederzugeben.
Halten Sie die Suchlauftaste (
, )
gedrückt, um fortlaufend zwischen den
Titeln auf und ab umzuschalten.
DVD (Typ C)
*
Drücken Sie die Suchlauftaste ( ), um an
den Anfang des nächsten Kapitels zu
springen.
Drücken Sie die Suchlauftaste (
), um an
den Anfang des vorhergehenden Kapitels
zu springen.
Aha
™/Stitcher™-Radio (Typ C/Typ D)
Drücken Sie die Suchlauftaste (
), um an
den Anfang des nächsten Titels zu
springen.
Halten Sie die Suchlauftaste (
) gedrückt,
um die Wiedergabe des gegenwärtigen
Titels richtig beurteilen zu können, wie
“Gefällt mir”.
Halten Sie die Suchlauftaste (
) gedrückt,
um die Wiedergabe des gegenwärtigen
Titels richtig beurteilen zu können, wie
“Gefällt mir nicht”.
Stummschalttaste *
Drücken Sie die Stummschalttaste ( ), um
die Tonwiedergabe auszuschalten. Durch
nochmaliges Drücken wird die
Tonwiedergabe wieder eingeschaltet.
HINWEIS
Falls die Zündung bei stumm
geschalteter Tonwiedergabe auf aus
gestellt wird, so wird die
Stummschaltung aufgehoben. Beim
Anlassen des Motors ist deshalb die
Tonwiedergabe immer eingeschaltet.
Drücken Sie die Stummschalttaste (
)
erneut, um die Tonwiedergabe wieder
stumm zu schalten.




5–80
Fahrzeuginnenraum
Audioanlage

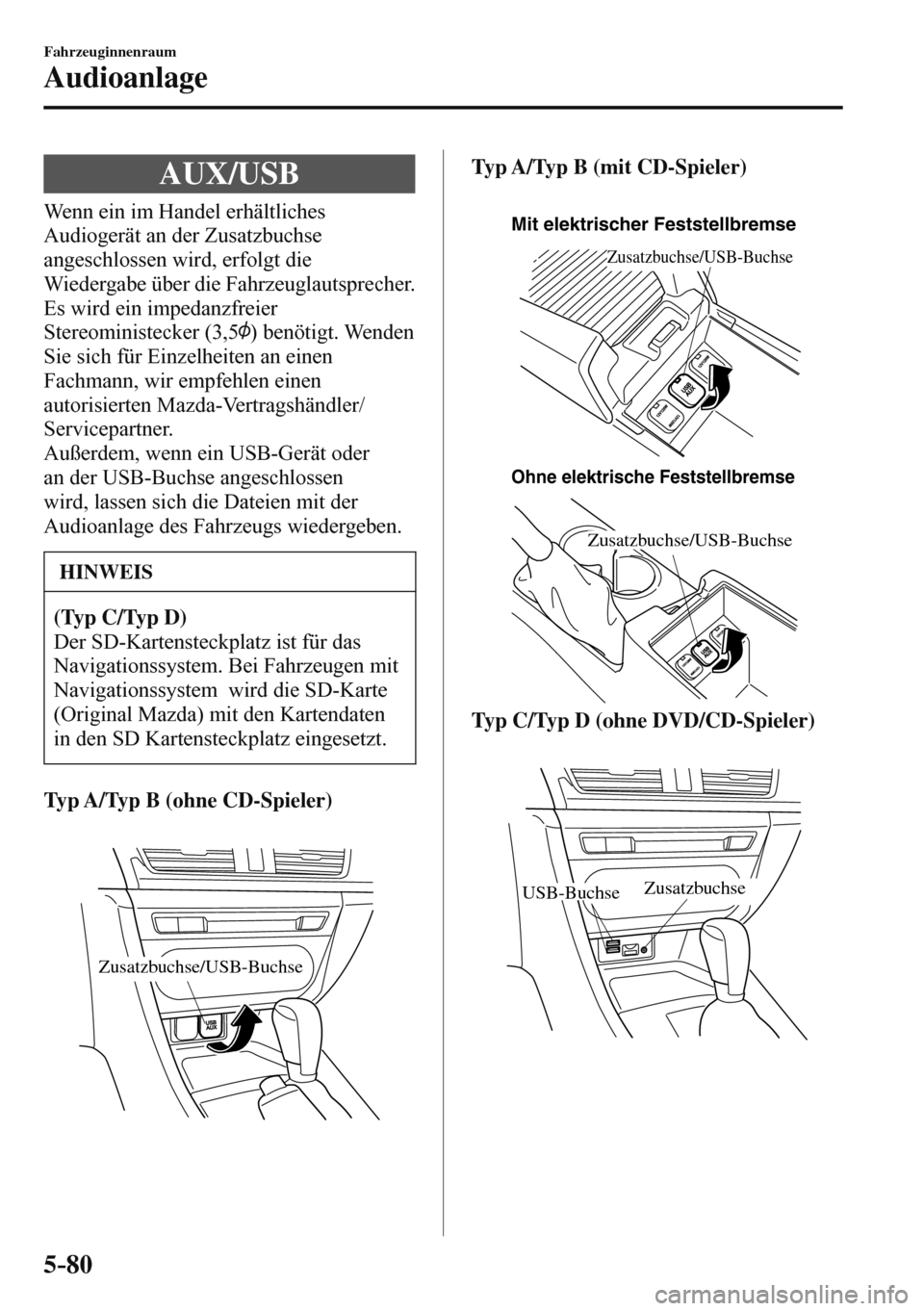

AUX/USB
Wenn ein im Handel erhältliches
Audiogerät an der Zusatzbuchse
angeschlossen wird, erfolgt die
Wiedergabe über die Fahrzeuglautsprecher.
Es wird ein impedanzfreier
Stereoministecker (3,5
) benötigt. Wenden
Sie sich für Einzelheiten an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Außerdem, wenn ein USB-Gerät oder
an der USB-Buchse angeschlossen
wird, lassen sich die Dateien mit der
Audioanlage des Fahrzeugs wiedergeben.
HINWEIS
(Typ C/Typ D)
Der SD-Kartensteckplatz ist für das
Navigationssystem. Bei Fahrzeugen mit
Navigationssystem wird die SD-Karte
(Original Mazda) mit den Kartendaten
in den SD Kartensteckplatz eingesetzt.
Typ A/Typ B (ohne CD-Spieler)


Zusatzbuchse/USB-Buchse
Typ A/Typ B (mit CD-Spieler)


Mit elektrischer Feststellbremse
Ohne elektrische Feststellbremse
Zusatzbuchse/USB-Buchse
Zusatzbuchse/USB-Buchse

Typ C/Typ D (ohne DVD/CD-Spieler)


ZusatzbuchseUSB-Buchse



5–81
Fahrzeuginnenraum
Audioanlage

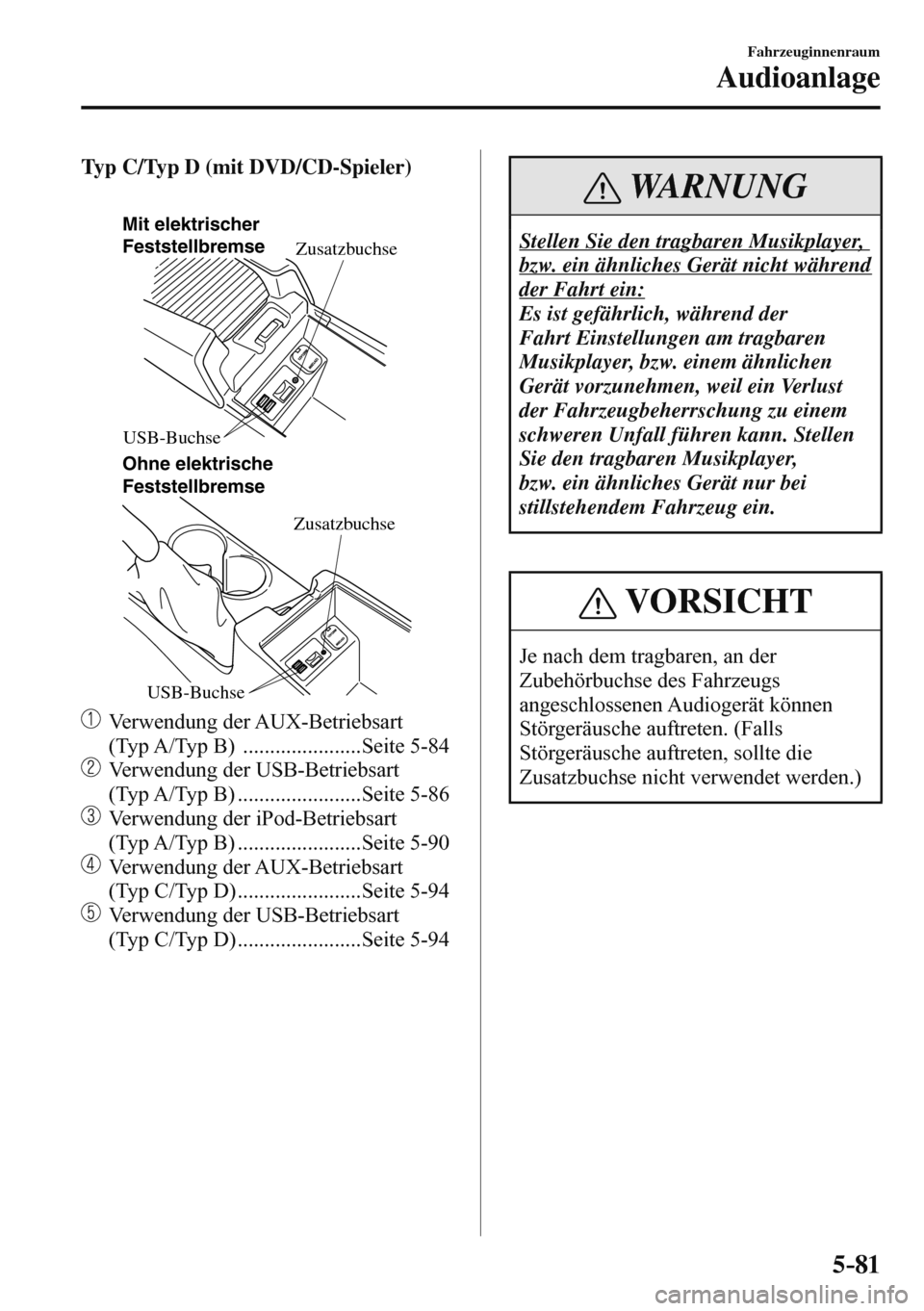

Typ C/Typ D (mit DVD/CD-Spieler)


Mit elektrischer
Feststellbremse
Ohne elektrische
FeststellbremseZusatzbuchse
USB-Buchse
Zusatzbuchse
USB-Buchse

Verwendung der AUX-Betriebsart
(Typ A/Typ B) ......................Seite 5-84

Verwendung der USB-Betriebsart
(Typ A/Typ B) .......................Seite 5-86

Verwendung der iPod-Betriebsart
(Typ A/Typ B) .......................Seite 5-90

Verwendung der AUX-Betriebsart
(Typ C/Typ D) .......................Seite 5-94

Verwendung der USB-Betriebsart
(Typ C/Typ D) .......................Seite 5-94
WARNUNG
Stellen Sie den tragbaren Musikplayer,
bzw. ein ähnliches Gerät nicht während
der Fahrt ein:
Es ist gefährlich, während der
Fahrt Einstellungen am tragbaren
Musikplayer, bzw. einem ähnlichen
Gerät vorzunehmen, weil ein Verlust
der Fahrzeugbeherrschung zu einem
schweren Unfall führen kann. Stellen
Sie den tragbaren Musikplayer,
bzw. ein ähnliches Gerät nur bei
stillstehendem Fahrzeug ein.
VORSICHT
Je nach dem tragbaren, an der
Zubehörbuchse des Fahrzeugs
angeschlossenen Audiogerät können
Störgeräusche auftreten. (Falls
Störgeräusche auftreten, sollte die
Zusatzbuchse nicht verwendet werden.)

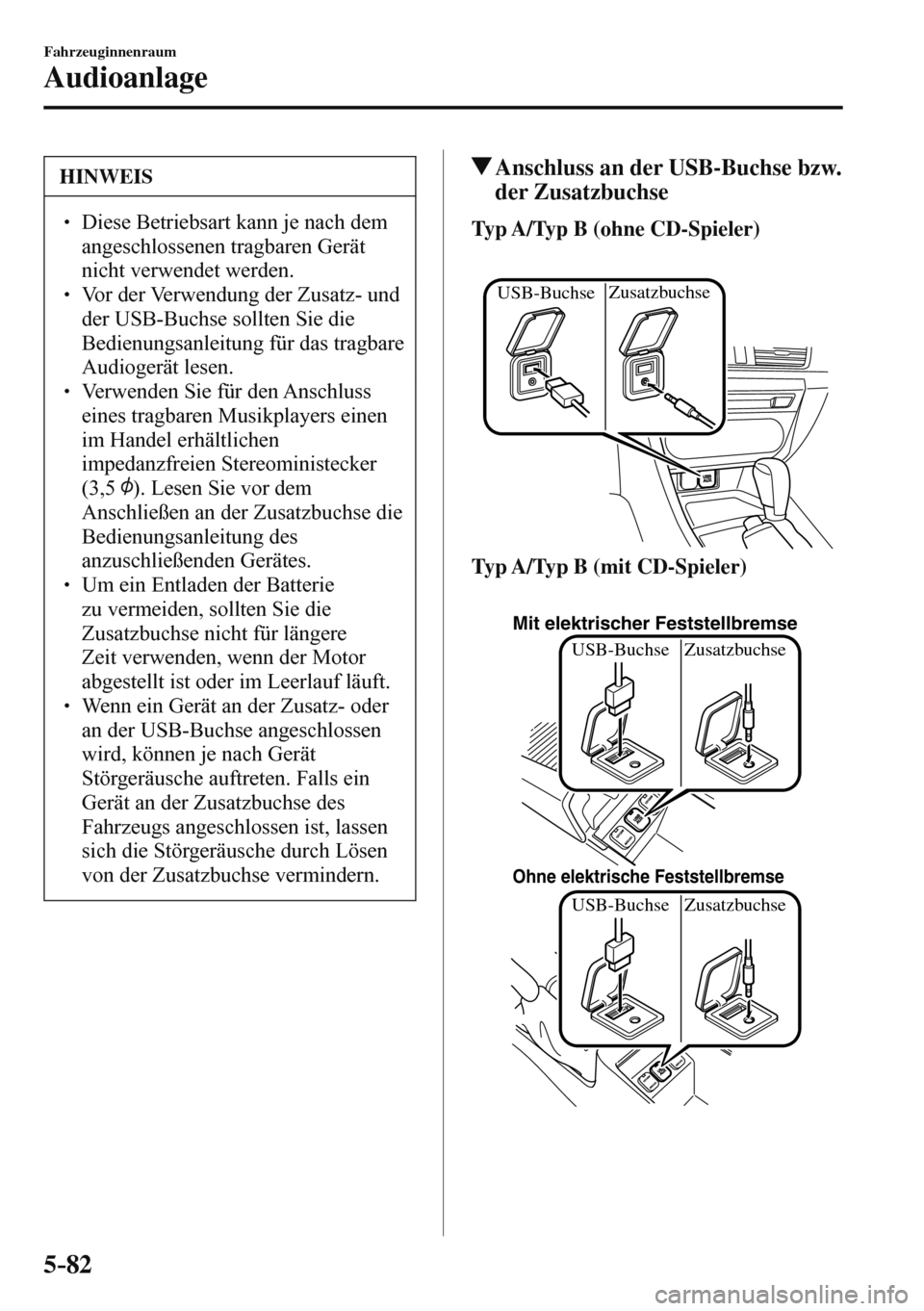

5–82
Fahrzeuginnenraum
Audioanlage
HINWEIS
  Diese Betriebsart kann je nach dem
angeschlossenen tragbaren Gerät
nicht verwendet werden.
  Vor der Verwendung der Zusatz- und
der USB-Buchse sollten Sie die
Bedienungsanleitung für das tragbare
Audiogerät lesen.
  Verwenden Sie für den Anschluss
eines tragbaren Musikplayers einen
im Handel erhältlichen
impedanzfreien Stereoministecker
(3,5
). Lesen Sie vor dem
Anschließen an der Zusatzbuchse die
Bedienungsanleitung des
anzuschließenden Gerätes.
  Um ein Entladen der Batterie
zu vermeiden, sollten Sie die
Zusatzbuchse nicht für längere
Zeit verwenden, wenn der Motor
abgestellt ist oder im Leerlauf läuft.
  Wenn ein Gerät an der Zusatz- oder
an der USB-Buchse angeschlossen
wird, können je nach Gerät
Störgeräusche auftreten. Falls ein
Gerät an der Zusatzbuchse des
Fahrzeugs angeschlossen ist, lassen
sich die Störgeräusche durch Lösen
von der Zusatzbuchse vermindern.
Anschluss an der USB-Buchse bzw.
der Zusatzbuchse
Typ A/Typ B (ohne CD-Spieler)


Zusatzbuchse
USB-Buchse

Typ A/Typ B (mit CD-Spieler)


Mit elektrischer Feststellbremse
Ohne elektrische Feststellbremse
USB-Buchse Zusatzbuchse
USB-Buchse Zusatzbuchse



5–83
Fahrzeuginnenraum
Audioanlage

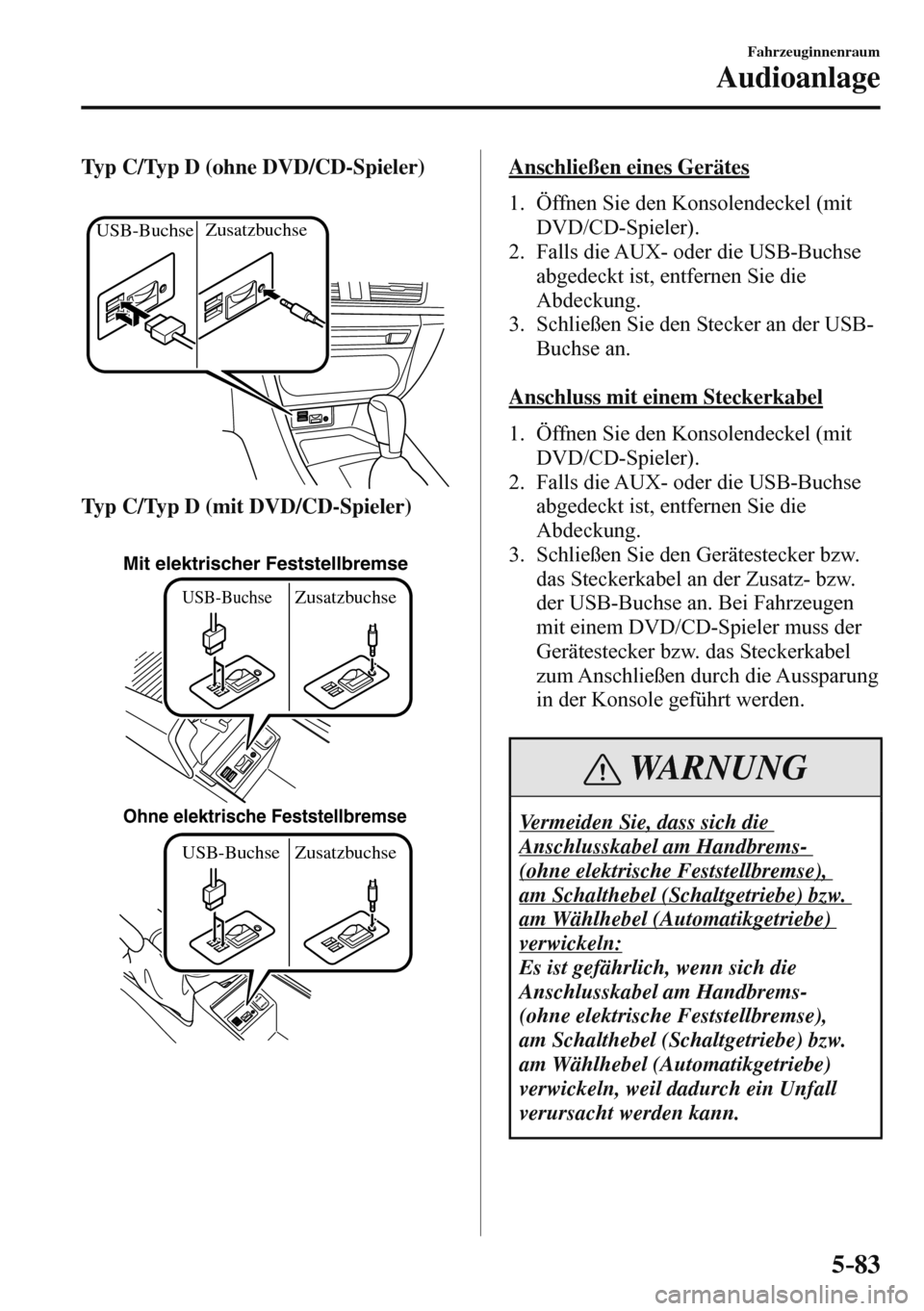

Typ C/Typ D (ohne DVD/CD-Spieler)


Zusatzbuchse
USB-Buchse

Typ C/Typ D (mit DVD/CD-Spieler)


Mit elektrischer Feststellbremse
Ohne elektrische Feststellbremse
USB-Buchse Zusatzbuchse
USB-BuchseZusatzbuchse

Anschließen eines Gerätes
1. Öffnen Sie den Konsolendeckel (mit
DVD/CD-Spieler).
2. Falls die AUX- oder die USB-Buchse
abgedeckt ist, entfernen Sie die
Abdeckung.
3. Schließen Sie den Stecker an der USB-
Buchse an.

Anschluss mit einem Steckerkabel
1. Öffnen Sie den Konsolendeckel (mit
DVD/CD-Spieler).
2. Falls die AUX- oder die USB-Buchse
abgedeckt ist, entfernen Sie die
Abdeckung.
3. Schließen Sie den Gerätestecker bzw.
das Steckerkabel an der Zusatz- bzw.
der USB-Buchse an. Bei Fahrzeugen
mit einem DVD/CD-Spieler muss der
Gerätestecker bzw. das Steckerkabel
zum Anschließen durch die Aussparung
in der Konsole geführt werden.

WARNUNG
Vermeiden Sie, dass sich die
Anschlusskabel am Handbrems-
(ohne elektrische Feststellbremse),
am Schalthebel (Schaltgetriebe) bzw.
am Wählhebel (Automatikgetriebe)
verwickeln:
Es ist gefährlich, wenn sich die
Anschlusskabel am Handbrems-
(ohne elektrische Feststellbremse),
am Schalthebel (Schaltgetriebe) bzw.
am Wählhebel (Automatikgetriebe)
verwickeln, weil dadurch ein Unfall
verursacht werden kann.


5–84
Fahrzeuginnenraum
Audioanlage

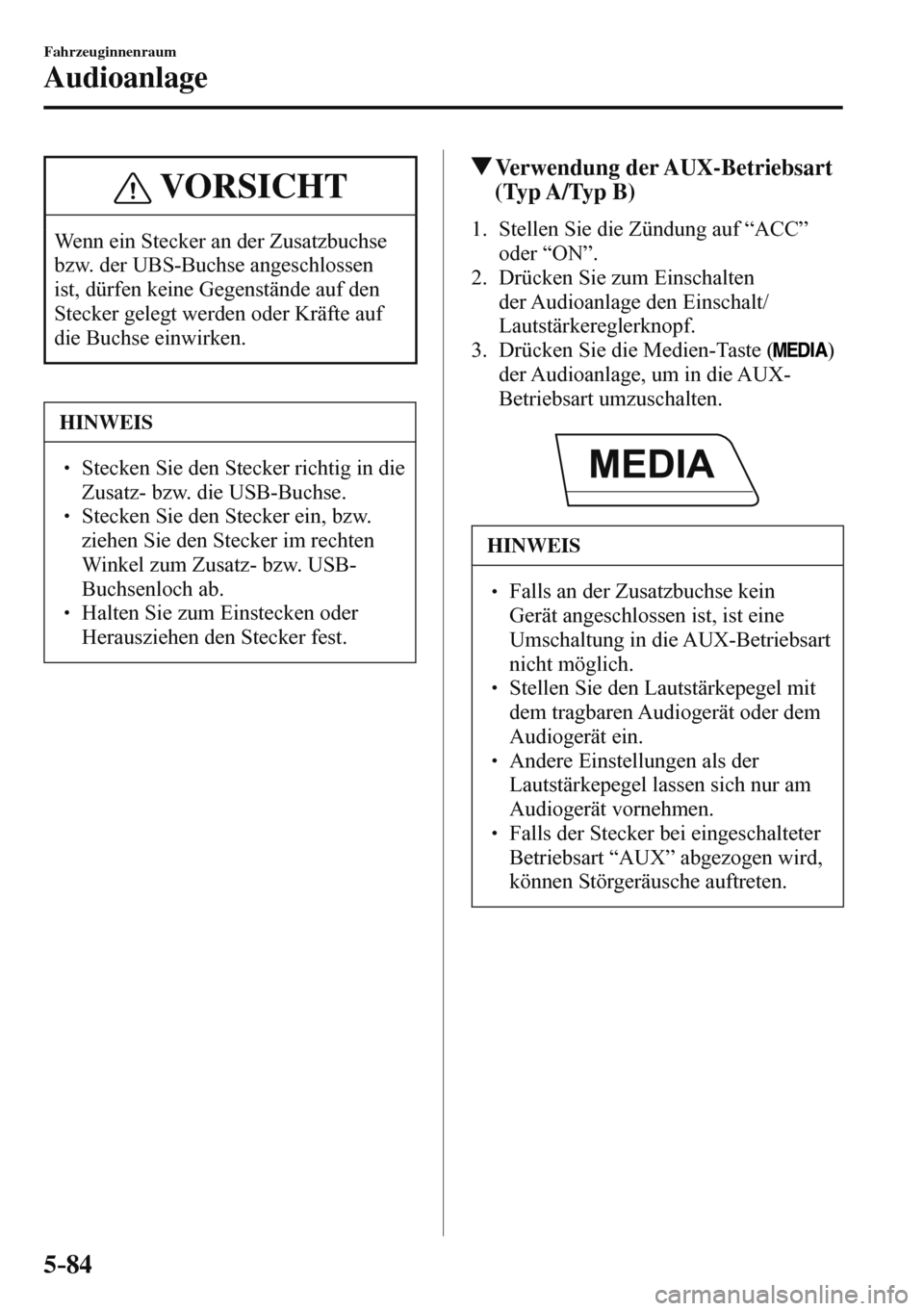

VORSICHT
Wenn ein Stecker an der Zusatzbuchse
bzw. der UBS-Buchse angeschlossen
ist, dürfen keine Gegenstände auf den
Stecker gelegt werden oder Kräfte auf
die Buchse einwirken.
HINWEIS
  Stecken Sie den Stecker richtig in die
Zusatz- bzw. die USB-Buchse.
  Stecken Sie den Stecker ein, bzw.
ziehen Sie den Stecker im rechten
Winkel zum Zusatz- bzw. USB-
Buchsenloch ab.
  Halten Sie zum Einstecken oder
Herausziehen den Stecker fest.
Verwendung der AUX-Betriebsart
(Typ A/Typ B)
1. Stellen Sie die Zündung auf “ACC”
oder “ON”.
2. Drücken Sie zum Einschalten
der Audioanlage den Einschalt/
Lautstärkereglerknopf.
3. Drücken Sie die Medien-Taste (
)
der Audioanlage, um in die AUX-
Betriebsart umzuschalten.


HINWEIS
  Falls an der Zusatzbuchse kein
Gerät angeschlossen ist, ist eine
Umschaltung in die AUX-Betriebsart
nicht möglich.
  Stellen Sie den Lautstärkepegel mit
dem tragbaren Audiogerät oder dem
Audiogerät ein.
  Andere Einstellungen als der
Lautstärkepegel lassen sich nur am
Audiogerät vornehmen.
  Falls der Stecker bei eingeschalteter
Betriebsart “AUX” abgezogen wird,
können Störgeräusche auftreten.

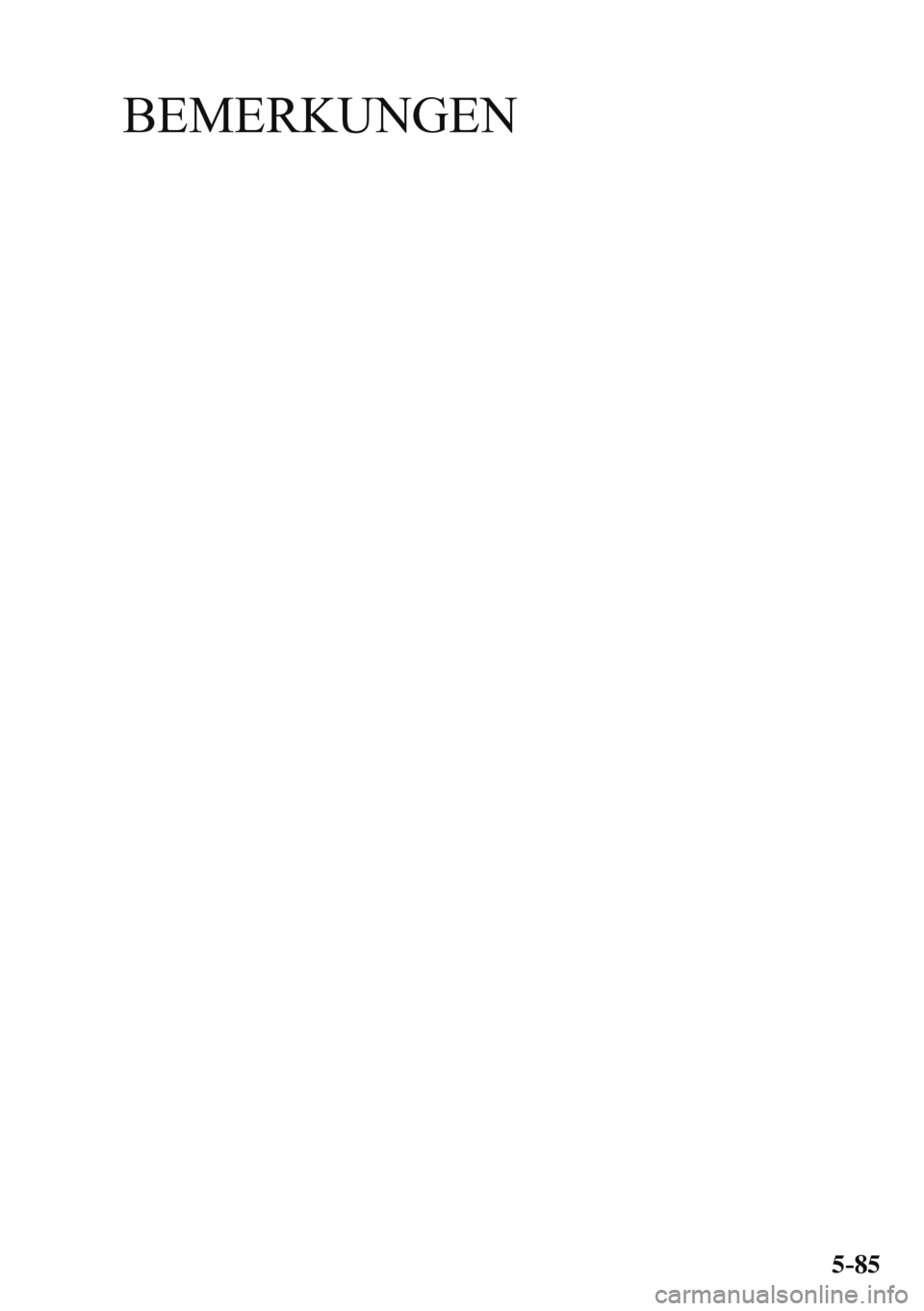

BEMERKUNGEN
5–85
