MAZDA MODEL 3 HATCHBACK 2016 Betriebsanleitung (in German)

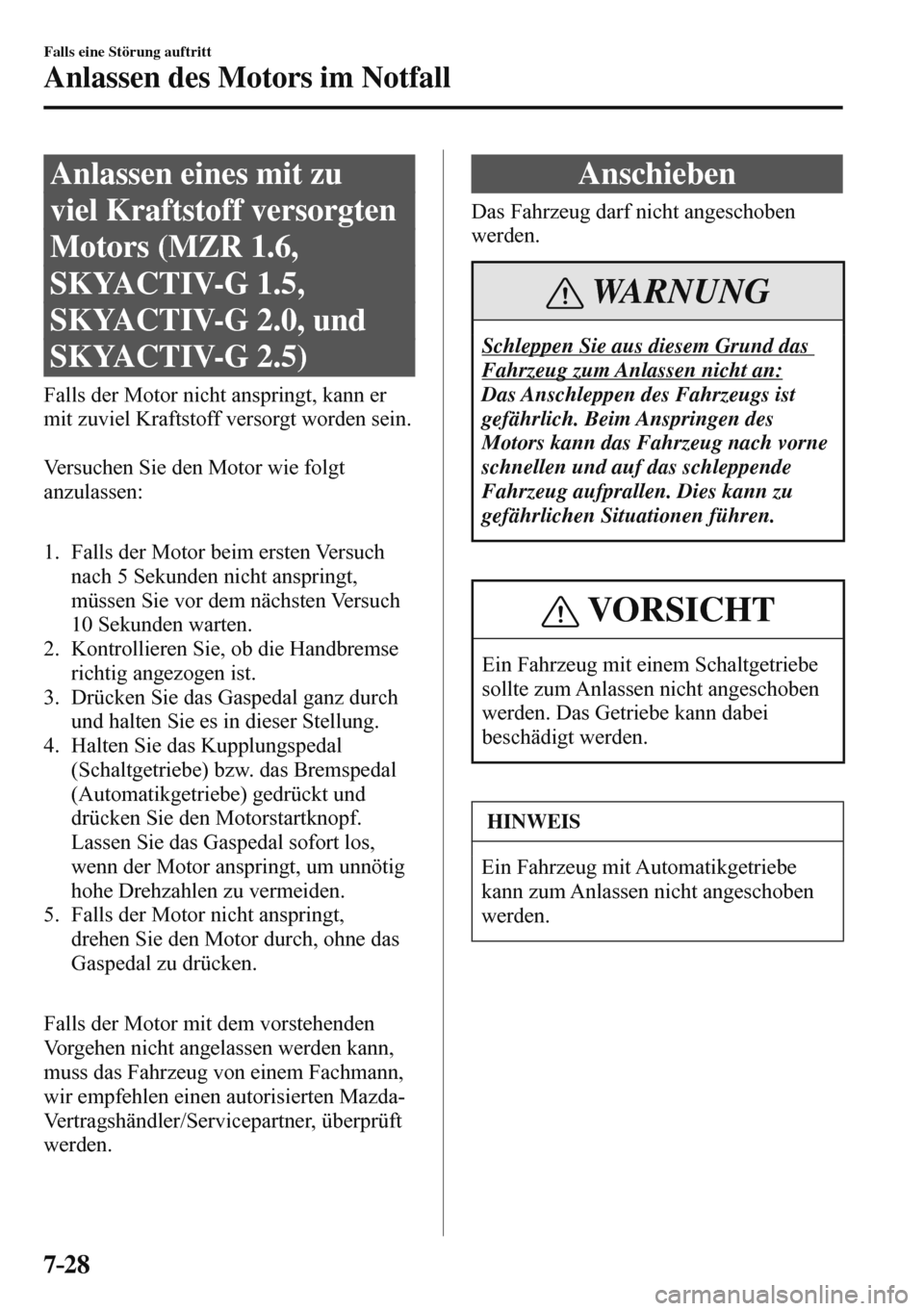

7–28
Falls eine Störung auftritt
Anlassen des Motors im Notfall
A n l a s s e n e i n e s m i t z u
viel Kraftstoff versorgten
Motors (MZR 1.6,
SKYACTIV-G 1.5,
SKYACTIV-G 2.0, und
SKYACTIV-G 2.5)
Falls der Motor nicht anspringt, kann er
mit zuviel Kraftstoff versorgt worden sein.

Versuchen Sie den Motor wie folgt
anzulassen:


1. Falls der Motor beim ersten Versuch
nach 5 Sekunden nicht anspringt,
müssen Sie vor dem nächsten Versuch
10 Sekunden warten.
2. Kontrollieren Sie, ob die Handbremse
richtig angezogen ist.
3. Drücken Sie das Gaspedal ganz durch
und halten Sie es in dieser Stellung.
4. Halten Sie das Kupplungspedal
(Schaltgetriebe) bzw. das Bremspedal
(Automatikgetriebe) gedrückt und
drücken Sie den Motorstartknopf.
Lassen Sie das Gaspedal sofort los,
wenn der Motor anspringt, um unnötig
hohe Drehzahlen zu vermeiden.
5. Falls der Motor nicht anspringt,
drehen Sie den Motor durch, ohne das
Gaspedal zu drücken.


Falls der Motor mit dem vorstehenden
Vorgehen nicht angelassen werden kann,
muss das Fahrzeug von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüft
werden.
Anschieben
Das Fahrzeug darf nicht angeschoben
werden.
WARNUNG
Schleppen Sie aus diesem Grund das
Fahrzeug zum Anlassen nicht an:
Das Anschleppen des Fahrzeugs ist
gefährlich. Beim Anspringen des
Motors kann das Fahrzeug nach vorne
schnellen und auf das schleppende
Fahrzeug aufprallen. Dies kann zu
gefährlichen Situationen führen.
VORSICHT
Ein Fahrzeug mit einem Schaltgetriebe
sollte zum Anlassen nicht angeschoben
werden. Das Getriebe kann dabei
beschädigt werden.
HINWEIS
Ein Fahrzeug mit Automatikgetriebe
kann zum Anlassen nicht angeschoben
werden.

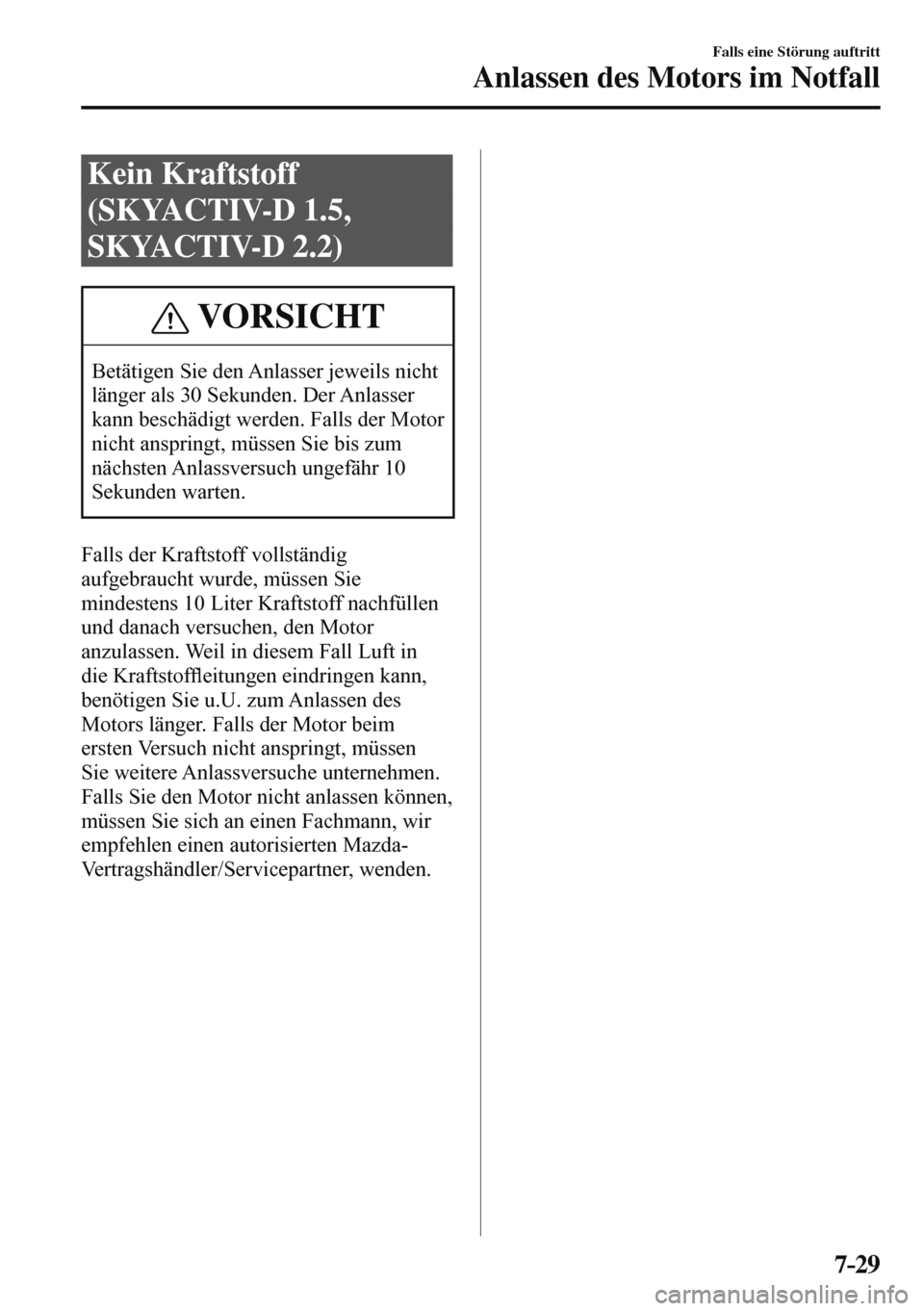

7–29
Falls eine Störung auftritt
Anlassen des Motors im Notfall
Kein Kraftstoff
(SKYACTIV-D 1.5,
SKYACTIV-D 2.2)
VORSICHT
Betätigen Sie den Anlasser jeweils nicht
länger als 30 Sekunden. Der Anlasser
kann beschädigt werden. Falls der Motor
nicht anspringt, müssen Sie bis zum
nächsten Anlassversuch ungefähr 10
Sekunden warten.
Falls der Kraftstoff vollständig
aufgebraucht wurde, müssen Sie
mindestens 10 Liter Kraftstoff nachfüllen
und danach versuchen, den Motor
anzulassen. Weil in diesem Fall Luft in
die KraftstofÀ eitungen eindringen kann,
benötigen Sie u.U. zum Anlassen des
Motors länger. Falls der Motor beim
ersten Versuch nicht anspringt, müssen
Sie weitere Anlassversuche unternehmen.
Falls Sie den Motor nicht anlassen können,
müssen Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenden.

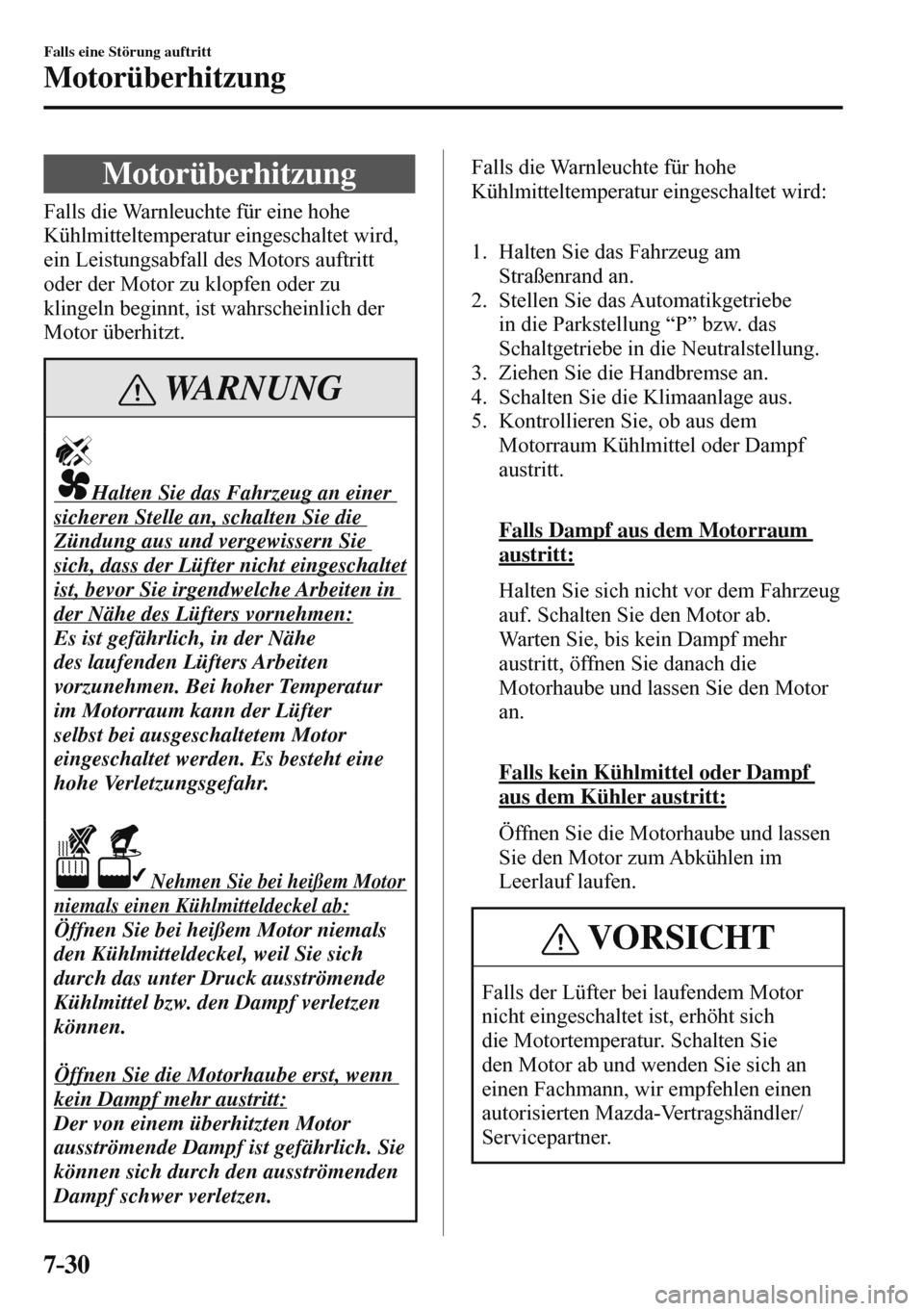

7–30
Falls eine Störung auftritt
Motorüberhitzung
Motorüberhitzung
Falls die Warnleuchte für eine hohe
Kühlmitteltemperatur eingeschaltet wird,
ein Leistungsabfall des Motors auftritt
oder der Motor zu klopfen oder zu
klingeln beginnt, ist wahrscheinlich der
Motor überhitzt.
WARNUNG
Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Zündung aus und vergewissern Sie
sich, dass der Lüfter nicht eingeschaltet
ist, bevor Sie irgendwelche Arbeiten in
der Nähe des Lüfters vornehmen:
Es ist gefährlich, in der Nähe
des laufenden Lüfters Arbeiten
vorzunehmen. Bei hoher Temperatur
im Motorraum kann der Lüfter
selbst bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine
hohe Verletzungsgefahr.
Nehmen Sie bei heißem Motor
niemals einen Kühlmitteldeckel ab:
Öffnen Sie bei heißem Motor niemals
den Kühlmitteldeckel, weil Sie sich
durch das unter Druck ausströmende
Kühlmittel bzw. den Dampf verletzen
können.
Öffnen Sie die Motorhaube erst, wenn
kein Dampf mehr austritt:
Der von einem überhitzten Motor
ausströmende Dampf ist gefährlich. Sie
können sich durch den ausströmenden
Dampf schwer verletzen.
Falls die Warnleuchte für hohe
Kühlmitteltemperatur eingeschaltet wird:


1. Halten Sie das Fahrzeug am
Straßenrand an.
2. Stellen Sie das Automatikgetriebe
in die Parkstellung “P” bzw. das
Schaltgetriebe in die Neutralstellung.
3. Ziehen Sie die Handbremse an.
4. Schalten Sie die Klimaanlage aus.
5. Kontrollieren Sie, ob aus dem
Motorraum Kühlmittel oder Dampf
austritt.

Falls Dampf aus dem Motorraum
austritt:
Halten Sie sich nicht vor dem Fahrzeug
auf. Schalten Sie den Motor ab.
Warten Sie, bis kein Dampf mehr
austritt, öffnen Sie danach die
Motorhaube und lassen Sie den Motor
an.

Falls kein Kühlmittel oder Dampf
aus dem Kühler austritt:
Öffnen Sie die Motorhaube und lassen
Sie den Motor zum Abkühlen im
Leerlauf laufen.
VORSICHT
Falls der Lüfter bei laufendem Motor
nicht eingeschaltet ist, erhöht sich
die Motortemperatur. Schalten Sie
den Motor ab und wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

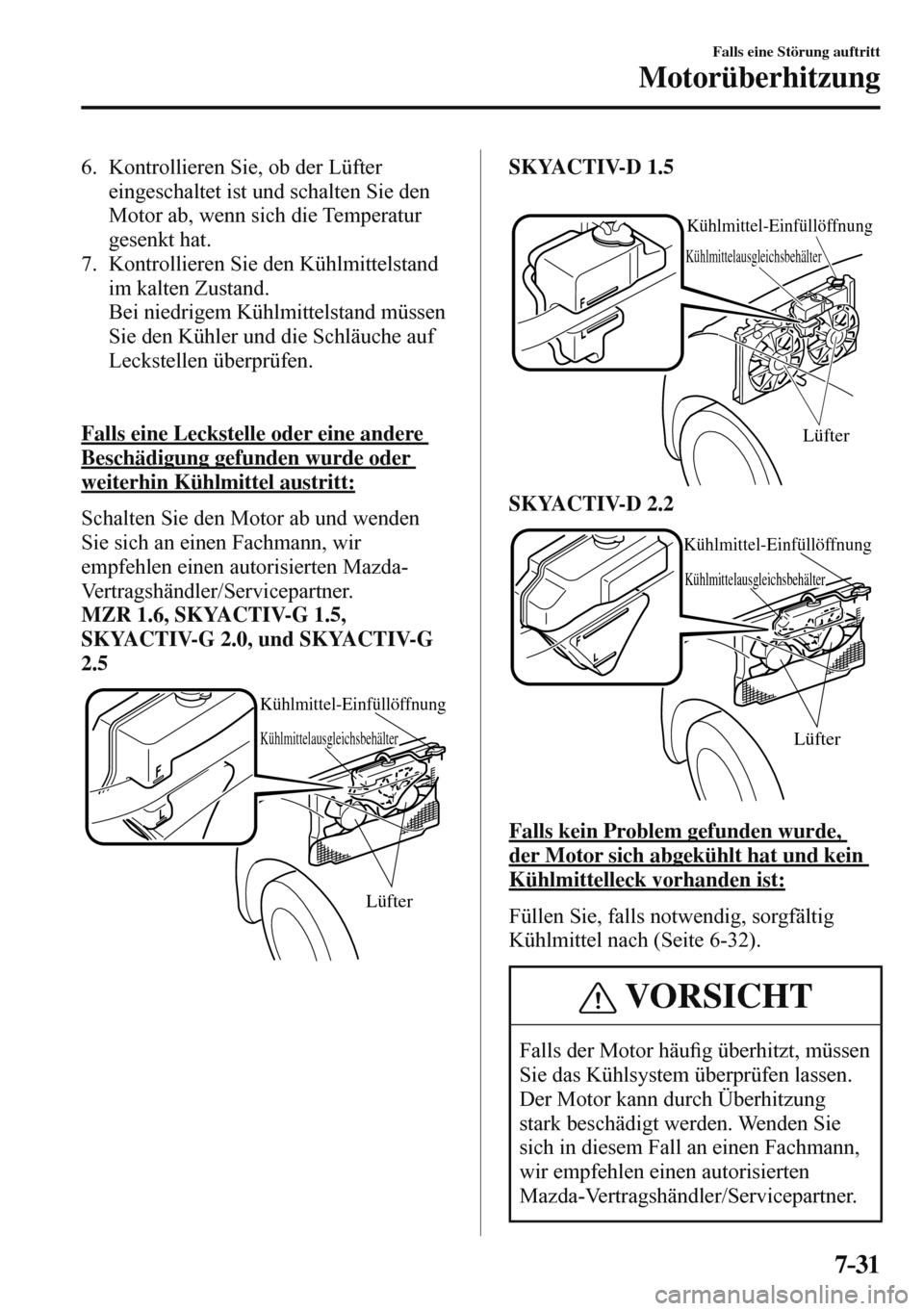

7–31
Falls eine Störung auftritt
Motorüberhitzung
6. Kontrollieren Sie, ob der Lüfter
eingeschaltet ist und schalten Sie den
Motor ab, wenn sich die Temperatur
gesenkt hat.
7. Kontrollieren Sie den Kühlmittelstand
im kalten Zustand.
Bei niedrigem Kühlmittelstand müssen
Sie den Kühler und die Schläuche auf
Leckstellen überprüfen.


Falls eine Leckstelle oder eine andere
Beschädigung gefunden wurde oder
weiterhin Kühlmittel austritt:
Schalten Sie den Motor ab und wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
MZR 1.6, SKYACTIV-G 1.5,
SKYACTIV-G 2.0, und SKYACTIV-G
2.5

Kühlmittel-Einfüllöffnung
Lüfter
Kühlmittelausgleichsbehälter

SKYACTIV-D 1.5


Kühlmittel-Einfüllöffnung
Kühlmittelausgleichsbehälter
Lüfter

SKYACTIV-D 2.2

Kühlmittel-Einfüllöffnung
Lüfter
Kühlmittelausgleichsbehälter

Falls kein Problem gefunden wurde,
der Motor sich abgekühlt hat und kein
Kühlmittelleck vorhanden ist:
Füllen Sie, falls notwendig, sorgfältig
Kühlmittel nach (Seite 6-32 ).
VORSICHT
Falls der Motor häu¿ g überhitzt, müssen
Sie das Kühlsystem überprüfen lassen.
Der Motor kann durch Überhitzung
stark beschädigt werden. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.


7–32
Falls eine Störung auftritt
Abschleppen im Notfall
Abschleppen
Falls das Fahrzeug abgeschleppt
werden muss, empfehlen wir Ihnen,
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, oder einen
Abschleppdienst damit zu beauftragen.

Um das Fahrzeug nicht zu beschädigen,
muss das Fahrzeug richtig angehoben und
abgeschleppt werden. Beim Abschleppen
müssen die geltenden gesetzlichen
Vorschriften eingehalten werden.

Zum Abschleppen eines Fahrzeugs
sollten normalerweise die Antriebsräder
(Vorderräder) angehoben werden. Falls
das Fahrzeug wegen starker Beschädigung
oder aus einem anderen Grund nicht
angehoben werden kann, müssen
Radkarren verwendet werden.

Radkarren


Wenn zum Abschleppen die Hinterräder
nicht angehoben werden, muss die
Handbremse gelöst werden.
VORSICHT
  Wenn die Antriebsräder nicht
angehoben werden, darf das
Fahrzeug nicht rückwärts
abgeschleppt werden. Das Getriebe
kann beschädigt werden.
  Heben Sie das Fahrzeug nicht
mit einer Seilvorrichtung an.
Das Fahrzeug kann dabei
beschädigt werden. Verwenden
Sie Radkarren oder eine spezielle
Fahrzeugtransportvorrichtung.

Falls in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann das Fahrzeug unter Verwendung
des vorderen Abschlepphakens mit allen
vier Rädern auf dem Boden abgeschleppt
werden.
Das Fahrzeug darf nur auf befestigten
Straßen über kurze Distanzen und mit
niedriger Geschwindigkeit abgeschleppt
werden.

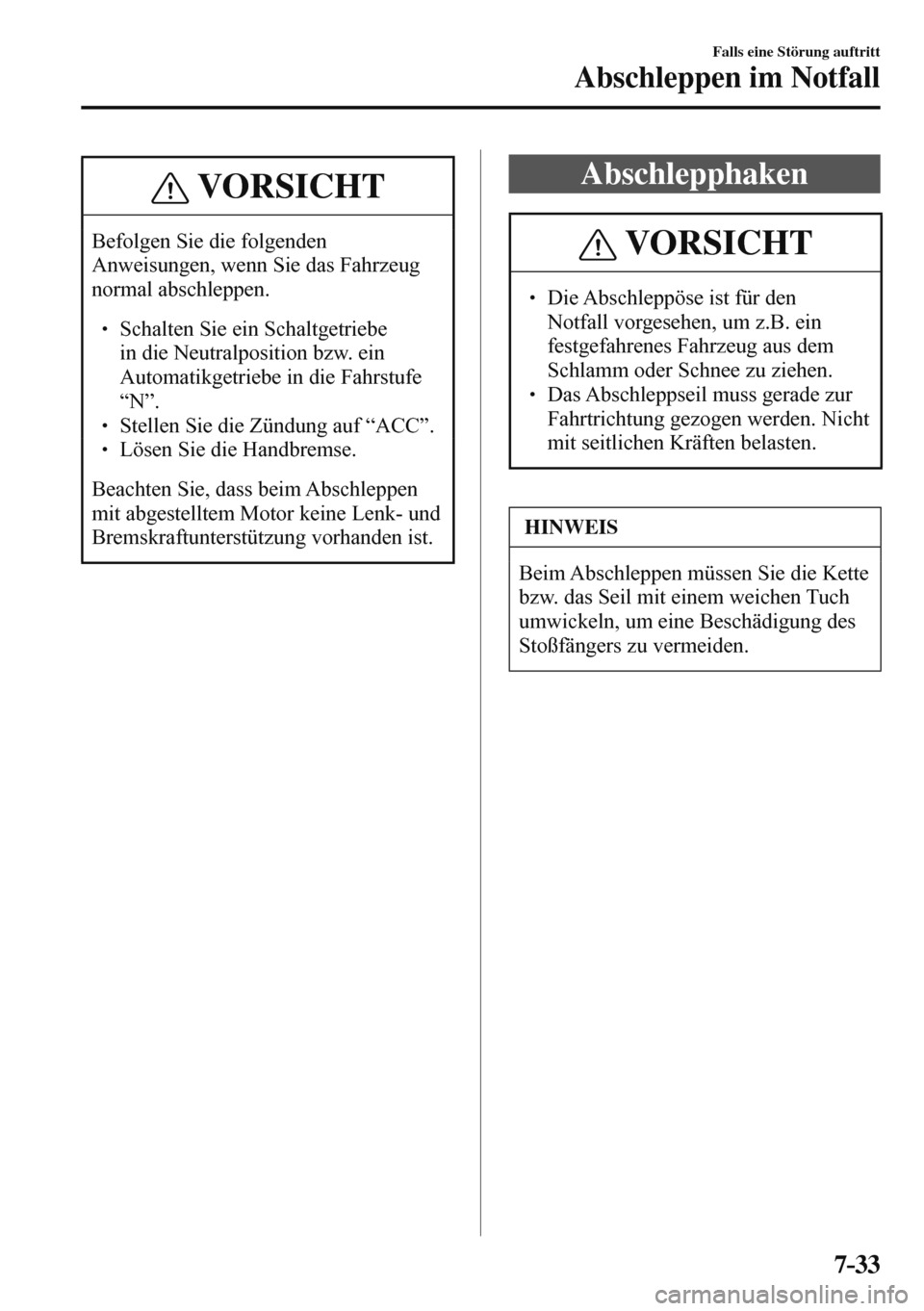

7–33
Falls eine Störung auftritt
Abschleppen im Notfall
VORSICHT
Befolgen Sie die folgenden
Anweisungen, wenn Sie das Fahrzeug
normal abschleppen.

 Schalten Sie ein Schaltgetriebe
in die Neutralposition bzw. ein
Automatikgetriebe in die Fahrstufe
“N”.
  Stellen Sie die Zündung auf “ACC”.
 Lösen Sie die Handbremse.
Beachten Sie, dass beim Abschleppen
mit abgestelltem Motor keine Lenk- und
Bremskraftunterstützung vorhanden ist.
Abschlepphaken
VORSICHT
  Die Abschleppöse ist für den
Notfall vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
  Das Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die Kette
bzw. das Seil mit einem weichen Tuch
umwickeln, um eine Beschädigung des
Stoßfängers zu vermeiden.

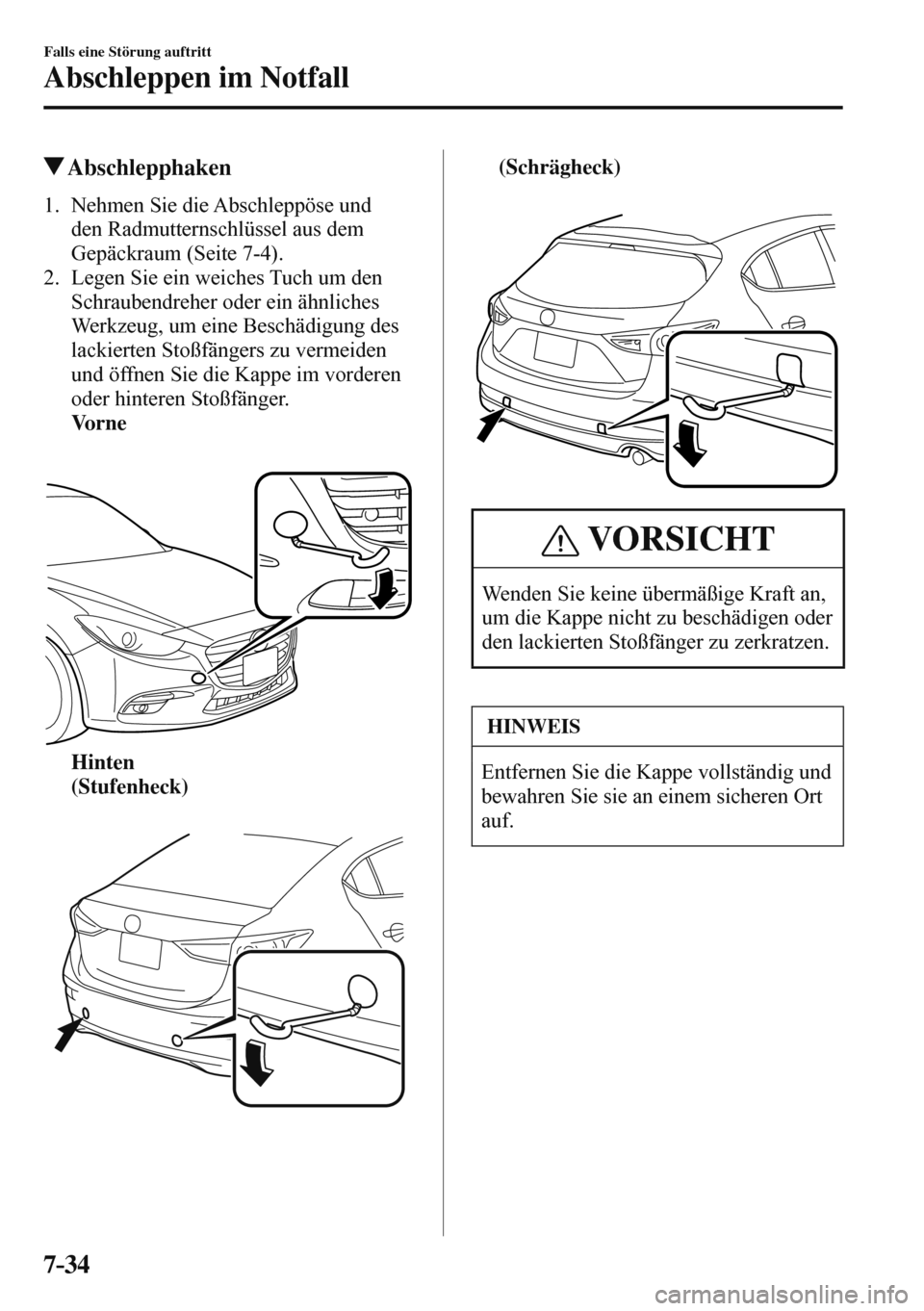

7–34
Falls eine Störung auftritt
Abschleppen im Notfall
Abschlepphaken
1. Nehmen Sie die Abschleppöse und
den Radmutternschlüssel aus dem
Gepäckraum (Seite 7-4 ).
2. Legen Sie ein weiches Tuch um den
Schraubendreher oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
oder hinteren Stoßfänger.
Vo r n e



Hinten
(Stufenheck)


(Schrägheck)



VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen oder
den lackierten Stoßfänger zu zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig und
bewahren Sie sie an einem sicheren Ort
auf.

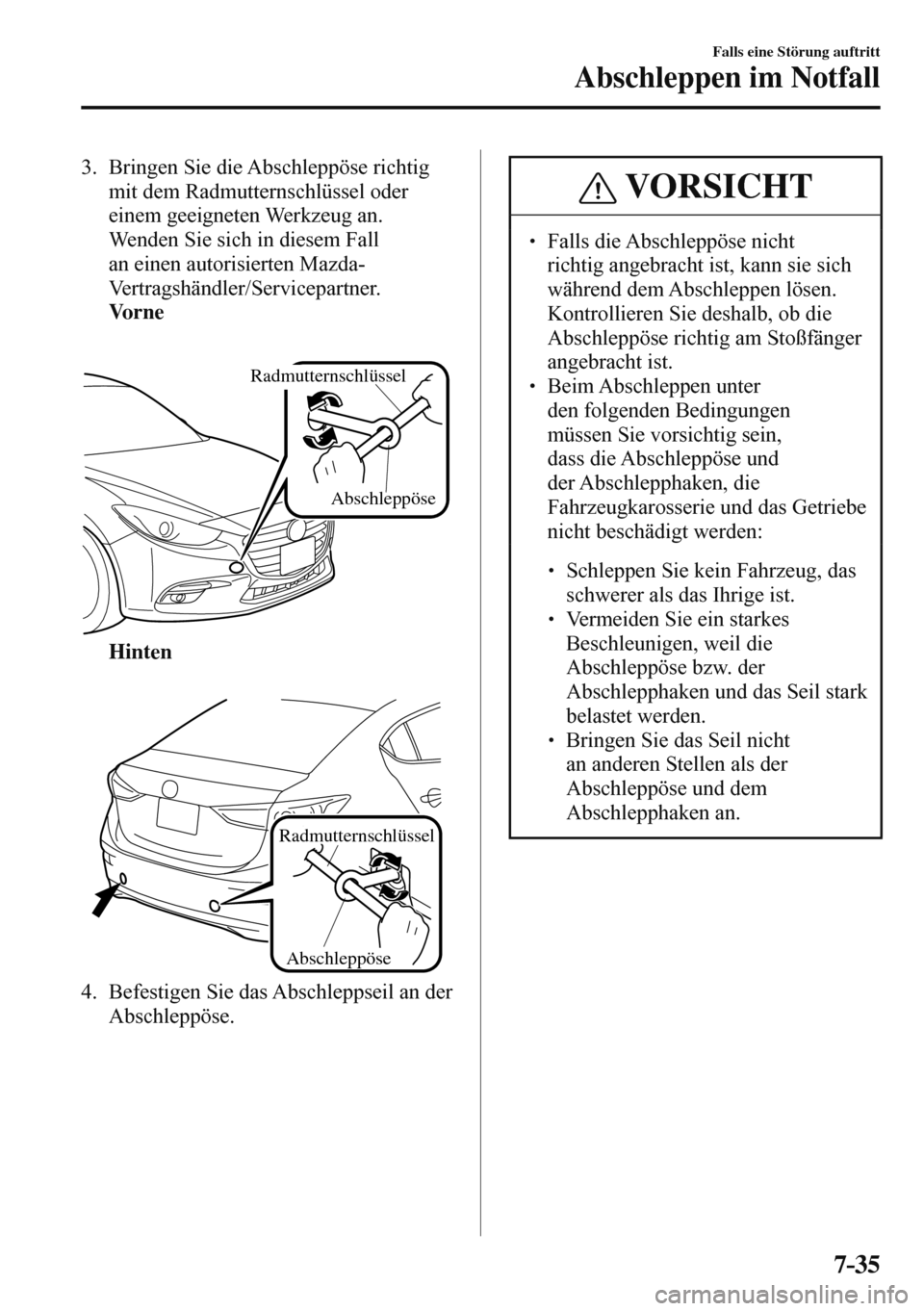

7–35
Falls eine Störung auftritt
Abschleppen im Notfall
3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel oder
einem geeigneten Werkzeug an.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Vo r n e


Abschleppöse
Radmutternschlüssel

Hinten


Abschleppöse
Radmutternschlüssel

4. Befestigen Sie das Abschleppseil an der
Abschleppöse.
VORSICHT
  Falls die Abschleppöse nicht
richtig angebracht ist, kann sie sich
während dem Abschleppen lösen.
Kontrollieren Sie deshalb, ob die
Abschleppöse richtig am Stoßfänger
angebracht ist.
  Beim Abschleppen unter
den folgenden Bedingungen
müssen Sie vorsichtig sein,
dass die Abschleppöse und
der Abschlepphaken, die
Fahrzeugkarosserie und das Getriebe
nicht beschädigt werden:



 Schleppen Sie kein Fahrzeug, das
schwerer als das Ihrige ist.



 Vermeiden Sie ein starkes
Beschleunigen, weil die
Abschleppöse bzw. der
Abschlepphaken und das Seil stark
belastet werden.



 Bringen Sie das Seil nicht
an anderen Stellen als der
Abschleppöse und dem
Abschlepphaken an.

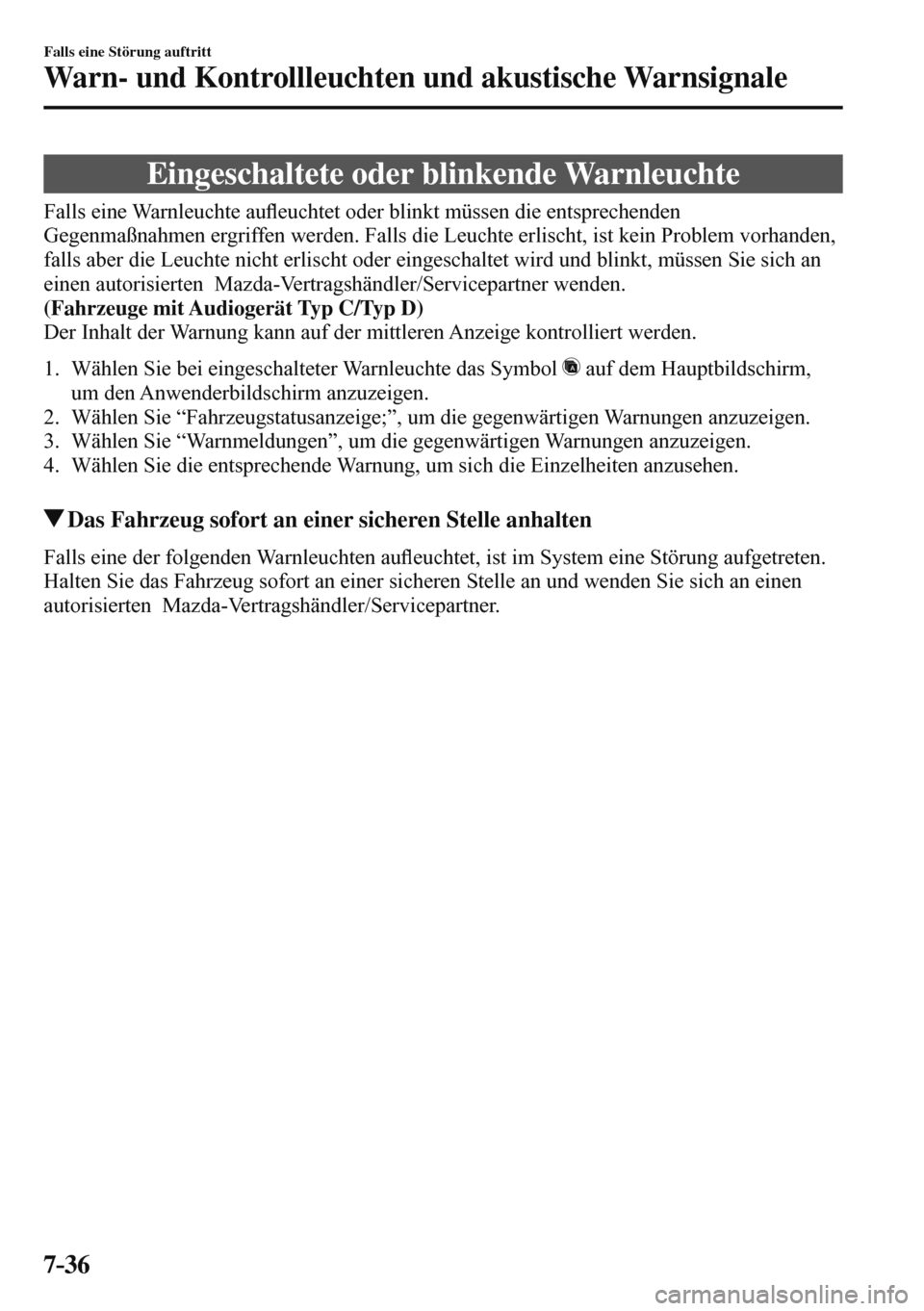

7–36
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Eingeschaltete oder blinkende Warnleuchte
Falls eine Warnleuchte auÀ euchtet oder blinkt müssen die entsprechenden
Gegenmaßnahmen ergriffen werden. Falls die Leuchte erlischt, ist kein Problem vorhanden,
falls aber die Leuchte nicht erlischt oder eingeschaltet wird und blinkt, müssen Sie sich an
einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ C/Typ D)
Der Inhalt der Warnung kann auf der mittleren Anzeige kontrolliert werden.

1. Wählen Sie bei eingeschalteter Warnleuchte das Symbol auf dem Hauptbildschirm,
um den Anwenderbildschirm anzuzeigen.
2. Wählen Sie “Fahrzeugstatusanzeige;”, um die gegenwärtigen Warnungen anzuzeigen.
3. Wählen Sie “Warnmeldungen”, um die gegenwärtigen Warnungen anzuzeigen.
4. Wählen Sie die entsprechende Warnung, um sich die Einzelheiten anzusehen.

Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls eine der folgenden Warnleuchten auÀ euchtet, ist im System eine Störung aufgetreten.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.



7–37
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Bremswarnleuchte
Ohne elektrische Feststellbremse
Diese Warnleuchte hat die folgenden Funktionen:
Handbremswarnung/Überprüfung der Warnleuchte
Bei angezogener Handbremse leuchtet diese Warnleuchte, wenn die Zündung auf
“START” oder “ON” steht. Wenn die Handbremse gelöst wird, erlischt die Warnleuchte.
BremsÀ üssigkeitsstand-Warnleuchte Falls die Bremswarnleuchte auch bei gelöster Handbremse nicht erlischt, kann der
BremsÀ üssigkeitsstand zu niedrig sein oder es kann eine Störung in der Bremsanlage
vorliegen. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
WARNUNG
Fahren Sie bei auÀ euchtender Bremswarnleuchte nicht weiter. Wenden Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage so rasch wie möglich überprüfen zu lassen:
Es ist gefährlich, die Fahrt bei auÀ euchtender Bremswarnleuchte fortzusetzen.
Es besteht die Möglichkeit, dass die Bremsen vollständig ausfallen können. Falls
die Leuchte nach dem vollständigen Lösen der Handbremse nicht erlischt, lassen
Sie die Bremsanlage unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung verringern, so dass Sie das Bremspedal mit
größerer Kraft als normal betätigen müssen, um das Fahrzeug anzuhalten.
Mit elektrischer Feststellbremse
Bei leuchtender Bremswarnleuchte kann der BremsÀ üssigkeitsstand unzureichend sein
oder es kann eine Bremssystemstörung vorliegen. Halten Sie das Fahrzeug sofort an
einer sicheren Stelle an und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
WARNUNG
Fahren Sie bei auÀ euchtender Bremswarnleuchte nicht weiter. Wenden Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage so rasch wie möglich überprüfen zu lassen:
Es ist gefährlich, die Fahrt bei auÀ euchtender Bremswarnleuchte fortzusetzen.
Es besteht die Möglichkeit, dass die Bremsen vollständig ausfallen können. Falls
die Leuchte nach dem vollständigen Lösen der Handbremse nicht erlischt, lassen
Sie die Bremsanlage unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung verringern, so dass Sie das Bremspedal mit
größerer Kraft als normal betätigen müssen, um das Fahrzeug anzuhalten.
