4–228
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  Onder de volgende omstandigheden bestaat de kans dat de radarsensor (voor)
voorliggende voertuigen of obstakels niet correct kan bespeuren en dat de systemen
niet normaal functioneren.



 De radiogolven worden door de achterzijde van een voorliggend voertuig niet
effectief weerkaatst, zoals bij een ongeladen aanhanger of een auto met een laadbak
die door een canvaszeil is afgedekt, voertuigen met een achterklep van hard plastic
en voertuigen met ronde vormen.



 Voorliggende voertuigen die laag zijn met dus een kleiner gebied voor het
weerkaatsen van radiogolven.



 Het uitzicht wordt verminderd als gevolg van het opspatten van water, sneeuw of
zand van de banden van een voorliggend voertuig op uw voorruit.



 Wanneer de kofferruimte/bagageruimte beladen is met zware voorwerpen of de
achterpassagierszittingen bezet zijn.



 IJs, sneeuw of verontreiniging op de voorzijde van het voorembleem aanwezig is.



 Tijdens slechte weersomstandigheden, zoals regen, sneeuw of zandstormen.



 Bij het rijden in de buurt van faciliteiten of objecten die krachtige radiogolven
uitzenden.

 Onder de volgende omstandigheden is het mogelijk dat de radarsensor (voor)
voorliggende voertuigen of obstakels niet kan bespeuren.



 Het begin en het einde van een bocht.



 Continu bochtige wegen.



 Wegen met smalle rijstroken als gevolg van wegwerkzaamheden of afgesloten
rijstroken.



 Het voorliggende voertuig komt in de dode hoek van de radarsensor.



 Het voorliggende voertuig rijdt abnormaal als gevolg van een ongeluk of schade.



 Wegen met herhaalde op- en aÀ opende hellingen.



 Rijden op slechte wegen of onverharde wegen.



 De afstand tussen uw auto en het voorliggende voertuig is buitengewoon kort.



 Een voertuig komt plotseling dichtbij zoals bij het snijden in de rijstrook.

 Gebruik om onjuiste werking van het systeem te voorkomen banden van dezelfde
voorgeschreven maat, fabrikant, merk en pro¿ el op alle vier wielen. Bovendien geen
banden met duidelijk zichtbaar verschillende slijtagepatronen of bandenspanningen op
dezelfde auto gebruiken (inclusief het noodreservewiel).
  Als de accucapaciteit zwak is, bestaat de kans dat het systeem niet correct functioneert.
 Bij het rijden op wegen met weinig verkeer en weinig voorliggende voertuigen of
obstakels voor de radarsensor (voor) om te bespeuren, bestaat de kans dat “Radar
geblokkeerd” tijdelijk wordt getoond. Dit duidt echter niet op een probleem.


4–229
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.

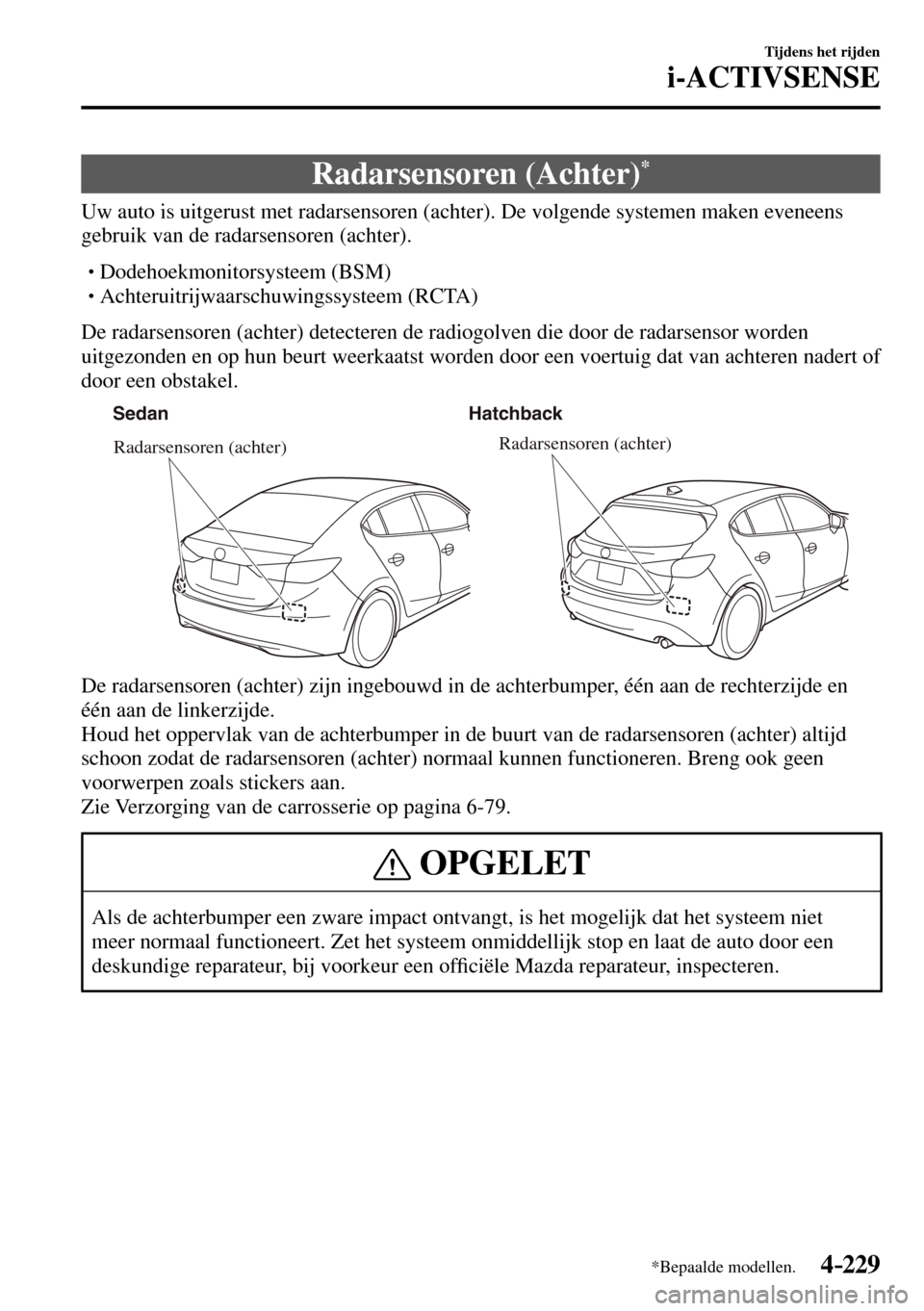

Radarsensoren (Achter) *
Uw auto is uitgerust met radarsensoren (achter). De volgende systemen maken eveneens
gebruik van de radarsensoren (achter).



 Dodehoekmonitorsysteem (BSM)



 Achteruitrijwaarschuwingssysteem (RCTA)
De radarsensoren (achter) detecteren de radiogolven die door de radarsensor worden
uitgezonden en op hun beurt weerkaatst worden door een voertuig dat van achteren nadert of
door een obstakel.
SedanHatchback
Radarsensoren (achter)Radarsensoren (achter)
De radarsensoren (achter) zijn ingebouwd in de achterbumper, één aan de rechterzijde en
één aan de linkerzijde.
Houd het oppervlak van de achterbumper in de buurt van de radarsensoren (achter) altijd
schoon zodat de radarsensoren (achter) normaal kunnen functioneren. Breng ook geen
voorwerpen zoals stickers aan.
Zie Verzorging van de carrosserie op pagina 6-79 .
OPGELET
Als de achterbumper een zware impact ontvangt, is het mogelijk dat het systeem niet
meer normaal functioneert. Zet het systeem onmiddellijk stop en laat de auto door een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur, inspecteren.


4–230
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  De detectiecapaciteit van de radarsensoren (achter) heeft beperkingen. In de volgende
gevallen bestaat de kans dat de detectiecapaciteit is verminderd en dat het systeem niet
normaal functioneert.



 De achterbumper in de buurt van de radarsensoren (achter) is vervormd geraakt.



 Nabij de radarsensoren (achter) op de achterbumper heeft zich sneeuw, ijs of modder
verzameld.



 Bij slechte weersomstandigheden, zoals regen, sneeuw en mist.

 Onder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.



 Stilstaande objecten op of langs de weg, zoals kleine, tweewielige voertuigen,
¿ etsen, voetgangers, dieren en winkelwagens.




 Voertuigen met vormen die radargolven niet goed weerkaatsen, zoals lege opleggers
met een lage voertuighoogte en sportauto's.

 Bij het verlaten van de fabriek is bij alle voertuigen de richting van de radarsensoren
(achter) afgesteld voor een voertuig in beladen toestand, zodat de radarsensoren
(achter) naderende voertuigen correct kunnen bespeuren. Laat de auto door een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur laten inspecteren
als de richting van de radarsensoren (achter) om een bepaalde reden is afgeweken.
  Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur
voor reparatie of vervanging van de radarsensoren (achter), of bumperreparaties,
lakherstellingen en vervanging van onderdelen in de buurt van de radarsensoren.
  Schakel het systeem uit wanneer u een aanhanger trekt of wanneer u hulpuitrusting
zoals een ¿ etsdrager aan de achterzijde van de auto hebt geïnstalleerd. Anders zullen
de radiogolven die door de radar worden uitgezonden geblokkeerd raken waardoor het
systeem niet meer normaal zal functioneren.
  De radarsensoren zijn onderhevig aan de betreffende radiogolfbepalingen van het land
waarin met de auto wordt gereden. Als de auto in het buitenland wordt gebruikt, is er
mogelijk goedkeuring vereist van het land waarin met de auto wordt gereden.


4–231
Tijdens het rijden
i-ACTIVSENSE
Ultrasonische sensor (Achter)
De ultrasonische sensoren (achter) zenden ultrasonische golven uit die weerkaatst worden
door obstakels aan de achterzijde en die vervolgens weer door de ultrasonische sensoren
(achter) worden opgevangen.
Sedan Hatchback
Ultrasonische sensor (achter)
Ultrasonische sensor (achter)
De ultrasonische sensoren (achter) zijn gemonteerd in de achterbumper.


4–238
Tijdens het rijden
Bandenspanningcontrolesysteem
*Bepaalde modellen.
Bandenspanningcontrolesysteem *
Het bandenspanningcontrolesysteem (TPMS) controleert de bandenspanning van alle
vier banden. Als de bandenspanning van één of meerdere banden te laag is, waarschuwt
het systeem de bestuurder door middel van het waarschuwingslampje van het
bandenspanningcontrolesysteem in de instrumentengroep en een pieptoon. Het systeem
controleert de bandenspanning indirect op basis van de gegevens die door de ABS
wielsnelheidssensors worden verzonden.
Om het systeem correct te kunnen laten werken, dient het systeem met de voorgeschreven
bandenspanning (waarde op bandenspanningslabel) geïnitialiseerd te worden. Volg de
procedure en voer de initialisatie uit.
Zie Initialiseren van het bandenspanningcontrolesysteem op pagina 4-241 .
Het waarschuwingslampje gaat knipperen als het systeem defect is.
Zie Waarschuwingslampjes op pagina 4-47 .
ABS wielsnelheidssensor


4–245
Tijdens het rijden
Achteruitkijkmonitor
Weergavebereik op het scherm
De beelden op het scherm kunnen afwijken van de werkelijke omstandigheden.
(Schermdisplay)
Kofferdeksel
(Sedan)/sierstuk
(Hatchback)Indicatie voor
obstakeldetectie in
parkeersensorsysteem.
Bumper
Voorwerp
Bepaalde modellen (Werkelijke aanzicht)


4–253
Tijdens het rijden
Parkeersensorsysteem
*Bepaalde modellen.
Parkeersensorsysteem *
De parkeersensoren maken gebruik van ultrasone sensoren die obstakels rondom de auto
opsporen bij het rijden met lage snelheden, zoals bij het parkeren in een garage of het ¿ le
parkeren en de bestuurder wordt door een zoemer en een detectieindicator geïnformeerd
over bij benadering de afstand van de auto tot het omliggende obstakel.
Voorste sensor Achterste sensorAchterste sensor
Voor Achter
Sedan Hatchback
Voorste hoeksensorAchterste hoeksensor
Achterste hoeksensor
WAARSCHUWING
Vertrouw niet volledig op het parkeersensorsysteem en controleer tijdens het rijden
steeds visueel de veiligheid rondom uw auto:
Het systeem kan de bestuurder assisteren bij de besturing van de auto in achterwaartse
richting tijdens het parkeren. Het detectiebereik van de sensoren is beperkt, dus door
tijdens het rijden enkel op het systeem te vertrouwen kunnen er ongelukken veroorzaakt
worden. Controleer tijdens het rijden steeds visueel de veiligheid rondom uw auto.


4–254
Tijdens het rijden
Parkeersensorsysteem
OPMERKING
  Breng geen accessoires aan binnen het detectiebereik van de sensoren. Dit kan de
werking van het systeem hinderen.
  Afhankelijk van de soort hindernis en de omgevingscondities, kan het detectiebereik
van een sensor verminderd worden, of bestaat de kans dat de sensoren de hindernissen
niet kunnen opsporen.
  Het is mogelijk dat het systeem onder de volgende omstandigheden niet normaal
werkt:



 Wanneer zich modder, ijs of sneeuw aan het sensorgedeelte heeft vastgehecht
(wanneer dit wordt verwijderd, werkt het systeem weer normaal).



 Wanneer het sensorgedeelte is bevroren (wanneer het ijs ontdooid is, werkt het
systeem weer normaal).



 Wanneer de sensor met een hand wordt afgedekt.



 Wanneer de sensor aan een krachtige schok is blootgesteld.



 Wanneer de auto buitengewoon scheef staat.



 Onder buitengewoon hete of koude weersomstandigheden.



 Wanneer er met de auto over oneffenheden, op hellingen of op onverharde of met
gras bedekte wegen wordt gereden.



 Alles dat in de buurt van de auto ultrageluid voortbrengt, zoals de claxon van
een andere auto, het motorgeluid van een motor¿ ets, het luchtremgeluid van een
vrachtwagen of de sensoren van een andere auto.



 Wanneer met de auto bij zware regenval wordt gereden of bij rijomstandigheden die
opspattend water veroorzaken.



 Wanneer een in de handel verkrijgbare staafantenne of een antenne voor
zendapparatuur in de auto is geïnstalleerd.



 Wanneer de auto in de richting gaat van een hoge of vierkante stoeprand.



 Wanneer de hindernis zich te dicht bij de sensor bevindt.

 Hindernissen onder de bumper worden mogelijk niet opgespoord. Hindernissen
die lager zijn dan de bumper of smal zijn worden mogelijk in eerste instantie wel
opgespoord maar worden naarmate de auto de hindernis dichter nadert niet meer
opgespoord.
  Het is mogelijk dat de volgende soorten hindernissen niet opgespoord worden:




 Dunne voorwerpen zoals kabel of touw



 Materialen die geluidsgolven gemakkelijk absorberen zoals katoen of sneeuw



 Hoekvormige voorwerpen



 Bijzonder lange voorwerpen, en die welke breed zijn aan de bovenzijde



 Kleine, korte voorwerpen

 Laat het systeem altijd inspecteren door een deskundige reparateur, bij voorkeur een
of¿ ciële Mazda reparateur als de bumpers een schok of stoot hebben gekregen, ook bij
een klein ongeluk. Als de sensoren een afwijking hebben, kunnen ze hindernissen niet
opsporen.


4–255
Tijdens het rijden
Parkeersensorsysteem
OPMERKING
  Het is mogelijk dat er een storing is in het systeem als de zoemtoon niet werkt of
als het indicatielampje niet brandt wanneer de parkeerhulpsensorsschakelaar wordt
ingeschakeld. Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda
reparateur.
  Het is mogelijk dat er een storing is in het systeem als de zoemtoon die een
systeemstoring aangeeft gehoord wordt en als het indicatielampje knippert. Raadpleeg
een deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur.

 Het is mogelijk dat de zoemer die een storing in het systeem aangeeft niet wordt
gehoord als de omgevingstemperatuur buitengewoon laag is, of als er zich modder,
ijs of sneeuw aan het sensorgedeelte heeft vastgehecht. Verwijder alle vreemde
bestanddelen van het sensorgedeelte.
  Raadpleeg bij het monteren van een trekhaak een deskundige reparateur, bij voorkeur
een of¿ ciële Mazda reparateur.
Sensordetectiebereik
De sensoren kunnen hindernissen opsporen binnen het volgende bereik.
Detectiebereik van voorste sensor
Detectiebereik van voorste hoeksensor Detectiebereik van achterste
sensor Detectiebereik van achterste hoeksensorB
A
D
C A: Ongeveer 50 cm
B: Ongeveer 50 cm
C: Ongeveer 100 cm
D: Ongeveer 150 cm


4–256
Tijdens het rijden
Parkeersensorsysteem
*Bepaalde modellen.
Overzicht van de afstandweergave
Display Afstand tussen het voertuig en de hindernis
Zonder voorste sensor
en voorste hoeksensor Met voorste sensor en
voorste hoeksensor Voorste sensor * /achterste
hoeksensor* Achterste sensor/
achterste hoeksensor
Voorste sensor:
Ongeveer 100—60 cm Achterste sensor:
Ongeveer 150—60 cm
Voorste sensor:
Ongeveer 60—45 cm
Voorste hoeksensor:
Ongeveer 50—37 cm Achterste sensor:
Ongeveer 60—45 cm
Achterste hoeksensor:
Ongeveer 50—37 cm
Voorste sensor:
Ongeveer 45—35 cm
Voorste hoeksensor:
Ongeveer 37—25 cm Achterste sensor:
Ongeveer 45—35 cm
Achterste hoeksensor:
Ongeveer 37—25 cm
