MAZDA MODEL 3 HATCHBACK 2016 Instruktionsbog (in Danish)

tThailand
Vedligeholdelsesinter-
valAntal måneder eller kilometer (hvad der måtte komme først).
Måneder6121824303642485460667278849096
×1000 km10203040506070809010011 0120130140150160
Brændstoffilter Udskift for hver 60.000 km.
Tændrør Udskift for hver 120.000 km.
Fordampningssystem (hvis et sådant sy-
stem er installeret)IIIIIIII
Drivremme
*1IIIIIIIIIIIIIIII
Motorolie og filter
*2UUUUUUUUUUUUUUUU
Kølesystem IIIIIIII
Motorkølervæske
*3Skiftes efter 200.000 km eller 10 år, herefter for hver 100.000 km eller 5 år.
Luftfilter
*4CCUCCUCC
Brændstofrør og -slanger I I I I I I I I
Batteri
*5IIIIIIII
Bremserør, slanger og forbindelser I I I I I I I I
Bremsevæske
*6IIIUIIIUIIIUIIIU
Parkeringsbremse IIIIIIIIIIIIIIII
Bremseforstærker og slanger I I I I I I I I
Skivebremser IIIIIIIIIIIIIIII
Styretøjsfunktion og forbindelser I I I I I I I I
Aksialt slør i for- og baghjulsophæng,
kugleled og hjullejerIIIIIIII
Støvmanchetter på drivaksel IIII
Udstødningssystem og varmeskjold Inspicér for hver 80.000 km.
Bolte og møtrikker på chassis og kar-
rosseriFFFFFFFF
Karrosseristand (rust, korrosion og gen-
nemtæring)Inspicer en gang om året.
Kabineluftfilter (hvis monteret) UUUUUUUU
Dæk (inklusive dæk på reservehjul)
(med justering af dæktryk)
*7IIIIIIIIIIIIIIII
Dækrotation
*7Ombyttes for hver 10.000 km.
Reparationssæt til punkteringer (hvis
monteret)
*8Inspicer en gang om året.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-15

Skemaets symboler:
I: Inspektion: Inspektion og rensning, reparation, justering, påfyldning eller udskiftning efter behov.
U: Udskiftning
C: Rensning
F: Fastgørelse
Bemærkninger:
*1 Inspicer også airconditionanlæggets drivremme, hvis sådanne er monteret.
Hvis kørsel primært foregår under et eller flere af følgende forhold, skal drivremmene efterses oftere end de
anbefalede intervaller.
a) Kørsel i støvede områder
b) Meget kørsel med tomgang eller lav hastighed
c) Meget kørsel i koldt vejr eller ofte kun over korte afstande
d) Kørsel i meget varmt vejr
e) Konstant kørsel i bjergområder
*2 Hvis kørsel primært foregår under et eller flere af følgende forhold, skal motorolien og oliefilteret skiftes
oftere end de anbefalede intervaller.
a) Bilens bruges som politibil, taxi eller køreskolebil.
b) Kørsel i støvede områder
c) Meget kørsel med tomgang eller lav hastighed
d) Meget kørsel i koldt vejr eller ofte kun over korte afstande
e) Kørsel i meget varmt vejr
f) Konstant kørsel i bjergområder
*3 Brug af FL-22 anbefales, når motorkølevæsken skiftes. Brug af anden motorkølevæske end FL-22 kan
medføre alvorlige skader på motoren og kølesystemet.
*4 Hvis kørsel primært foregår i meget støvede eller sandede områder, skal luftfilteret renses og om nødvendigt
skiftes oftere end de anbefalede intervaller.
*5 Kontrollér batteriets elektrolytstand, massefylde og udseende. Hvis kørsel primært foregår i ekstremt varme og
kolde områder, skal batteriets elektrolytstand, massefylde og udseende inspiceres for hver 10.000 km eller hver
6. måned. Kun det udvendige udseende af det forseglede batteri skal kontrolleres.
*6 Hvis bremserne bruges meget (f.eks. hvis der ofte er tale om hård kørsel eller bjergkørsel) eller ved kørsel i
meget fugtigt klima, skiftes bremsevæsken en gang om året.
*7 Systemet til overvågning af dæktryk (Tyre Pressure Monitoring System, TPMS) skal initialiseres, så systemet
virker normalt (hvis udstyret).
*8 Kontrollér holdbarheden af dækreparationsvæsken hvert år ved udførelse af den regelmæssige vedligeholdelse.
Udskift flasken med dækreparationsvæske med en ny før udløbsdatoen.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-16

Vedligeholdelsesovervågning
tVedligeholdelsesovervågning (audio af type A/type B)
"Oil Change" (olieskift) med fleksibel indstilling*1 er tilgængelig. Kontakt et autoriseret
Mazda-værksted for at få flere oplysninger
*2. Når systemet er tændt, tændes indikatoren for
skruenøgle i instrumentgruppen, når den resterende olieholdbarhed falder til under 1.000
km, eller resterende dage er mindre end 15 (hvad end kommer først).
Nulstilling
Tryk og hold på vælgeren med slukket tænding, og tænd derefter. Bliv ved med at trykke på
vælgeren i mere end 5 sekunder. Hovedadvarselslampen blinker i et par sekunder, når
nulstillingen er fuldført.
Vælgerknap
*1 Indstillingen for fleksibel vedligeholdelse af motorolie er tilgængelig (kun visse lande i
Europa). Baseret på motorens driftsbetingelser beregner den integrerede computer i
bilen resterende olieholdbarhed.
*2 Når indstillingen for fleksibel vedligeholdelse af motorolie er valgt, skal systemet
nulstilles, når motorolien udskiftes, uafhængigt af visningen af indikatoren for
skruenøgle.
ttVedligeholdelsesovervågning (audio af type C/type D)
1. Vælg ikonet på startskærmen for at få vist skærmen med anvendelser.
2. Vælg "Bilstatusovervågning" for at få vist de aktuelle advarsler.
3. Tryk på "Maintenance" (Vedligeholdelse) for at få vist skærmen med
vedligeholdelseslisten.
4. Skift fanen, og tryk på det indstillingspunkt, som du vil ændre.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-17

Du kan tilpasse indstillinger på opsætningsdisplayet som følger:
Ta pPunktForklaring
RegelmæssigIndstilling Meddelelser kan slås til/fra.
Time (months) (Tid (måne-
der))Viser tiden eller afstanden, indtil vedligeholdelse skal udføres.
Tryk på dette punkt for at indstille vedligeholdelsesperioden.
Indikatoren for skruenøgle tændes i instrumentgruppen, når den
resterende afstand er mindre end 1.000 km, eller resterende dage
er mindre end 15 (hvad end kommer først). Afstand (km)
NulstillingNulstiller tiden og afstanden til de oprindelige værdier.
Når systemet er tændt, skal det nulstilles, hver gang der udføres
vedligeholdelse.
DækrotationIndstilling Meddelelser kan slås til/fra.
Afstand (km)Viser afstanden, indtil dækrotation skal udføres.
Tryk på dette punkt for at indstille dækrotationsafstanden.
Indikationen/indikatoren for skruenøgle tændes i instrumentgrup-
pen, når den resterende afstand er mindre end 1.000 km.
NulstillingNulstiller den resterende afstand til den oprindelige værdi.
Når systemet er tændt, skal det nulstilles, hver gang dækkene ro-
teres.
Oil Change
(Olieskift)Indstilling
*1Meddelelser kan slås til/fra.
Afstand (km)Viser afstanden, indtil der skal skiftes olie.
Tryk på dette punkt for at indstille afstanden til olieskift.
Indikationen/indikatoren for skruenøgle tændes i instrumentgrup-
pen, når den resterende afstand er mindre end 1.000 km.
NulstillingNulstiller den resterende afstand til den oprindelige værdi.
Når systemet er tændt, skal det nulstilles, hver gang motorolien
skiftes.
*1 Indstillingen for fleksibel vedligeholdelse af motorolie er tilgængelig (kun visse lande i Europa). Kontakt et
autoriseret Mazda-værksted for at få flere oplysninger.
Når indstillingen for fleksibel vedligeholdelse af motorolie er valgt, vises følgende punkter på displayet. Bilen
beregner den resterende olieholdbarhed baseret på motorens driftsbetingelser og giver dig besked, når det er tid
til olieskifte. Det gøres ved, at indikatoren for skruenøgle i instrumentgruppen tændes.
Ta pPunktForklaring
Oil Change (Olie-
skift)Oil life (%) (Olieholdbar-
hed (%))Viser motoroliens holdbarhed, indtil der skal skiftes olie.
Indikatoren for skruenøgle tændes i instrumentgruppen, når
den resterende afstand for olieholdbarhed er mindre end 1.000
km, eller resterende dage er mindre end 15 (hvad end kommer
først).
NulstillingNulstiller resterende olieholdbarhed til 100 %.
Systemet skal nulstilles, hver gang der udskiftes motorolie.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-18

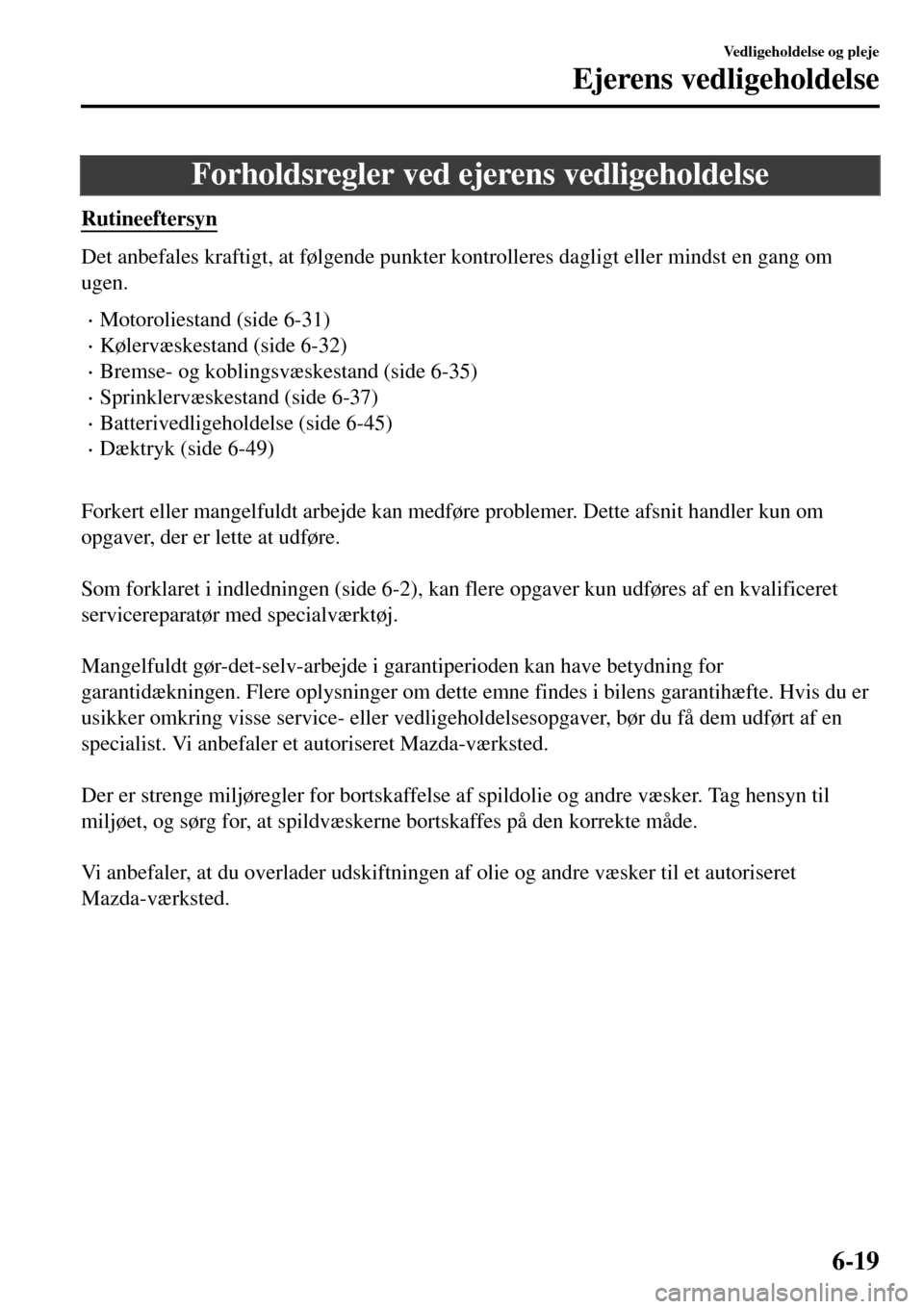

Forholdsregler ved ejerens vedligeholdelse
Rutineeftersyn
Det anbefales kraftigt, at følgende punkter kontrolleres dagligt eller mindst en gang om
ugen.
•Motoroliestand (side 6-31)
•Kølervæskestand (side 6-32)
•Bremse- og koblingsvæskestand (side 6-35)
•Sprinklervæskestand (side 6-37)
•Batterivedligeholdelse (side 6-45)
•Dæktryk (side 6-49)

Forkert eller mangelfuldt arbejde kan medføre problemer. Dette afsnit handler kun om
opgaver, der er lette at udføre.

Som forklaret i indledningen (side 6-2), kan flere opgaver kun udføres af en kvalificeret
servicereparatør med specialværktøj.

Mangelfuldt gør-det-selv-arbejde i garantiperioden kan have betydning for
garantidækningen. Flere oplysninger om dette emne findes i bilens garantihæfte. Hvis du er
usikker omkring visse service- eller vedligeholdelsesopgaver, bør du få dem udført af en
specialist. Vi anbefaler et autoriseret Mazda-værksted.

Der er strenge miljøregler for bortskaffelse af spildolie og andre væsker. Tag hensyn til
miljøet, og sørg for, at spildvæskerne bortskaffes på den korrekte måde.

Vi anbefaler, at du overlader udskiftningen af olie og andre væsker til et autoriseret
Mazda-værksted.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-19

ADVARSEL
Udfør aldrig vedligeholdelsesarbejde, hvis du mangler den fornødne viden og erfaring
eller det korrekte udstyr til at udføre arbejdet. Vedligeholdelsesarbejde bør udføres af et
kvalificeret værksted:
Vedligeholdelsesarbejde på en bil er farligt, hvis det ikke gøres korrekt. Du kan komme
alvorligt til skade, når du udfører vedligeholdelsesopgaver.
Hvis motoren skal køre, mens der arbejdes under motorhjelmen, skal du sikre dig, at
alle smykker (særligt ringe, armbånd, ure og halskæder), slips, halstørklæder og andre
løse beklædningsgenstande er afmonteret, inden du nærmer dig motoren eller
køleventilatoren, der kan blive aktiveret uden varsel:
Det er farligt at arbejde under motorhjelmen, mens motoren kører. Det er endnu
farligere, hvis du bærer smykker eller løstsiddende beklædning.
Det kan blive fanget i motorens bevægelige dele og medføre personskade.
Kør til en sikker placering, slå tændingen fra, og sørg for, at ventilatoren ikke
kører, når du skal arbejde tæt på køleventilatoren:
Det er farligt at arbejde tæt på køleventilatoren, når den kører. Ventilatoren kan
fortsætte med at køre, selvom motoren er slukket, og temperaturen i motorrummet er
høj. Du kan blive ramt af ventilatoren og komme alvorligt til skade.
Efterlad aldrig genstande i motorrummet:
Glem eller efterlad aldrig genstande såsom værktøj eller klude i motorrummet, efter at
du har kontrolleret eller udført service i det.
Værktøj og andre genstande, som efterlades i motorrummet, kan forårsage motorskade
eller brand, som kan medføre uventede ulykker.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-20

Motorhjelm
ADVARSEL
Sørg altid for, at motorhjelmen er
lukket og forsvarligt låst:
En motorhjelm, der ikke er lukket og
forsvarligt låst, er farlig, da den kan
springe op, mens bilen kører, og
blokere førerens udsyn, med risiko for
alvorlig personskade til følge.
tÅbning af motorhjelmen
1. Når bilen er parkeret, trækkes der i
udløserhåndtaget for at låse
motorhjelmen op.

Udløserhåndtag
2. Stik hånden ind i åbningen under
motorhjelmen, skub låsearmen til
højre, og løft motorhjelmen.

Arm
BEMÆRK
Låsearmen er placeret en smule til
venstre for midten, når du står foran
bilen og kigger på den.
3. Tag fat om støttestangen i det polstrede
område, og placer den sikkert i
støttestangshullet (vist med pilen) for
at holde motorhjelmen oppe.

Pude
Klemme
Klemme
Støttestang
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-21

tLukning af motorhjelm
1. Kontrollér motorområdet, og sørg for,
at alle påfyldningsdæksler er monteret,
og at alle løse genstande (f.eks.
værktøj, oliebeholdere osv.) er blevet
fjernet.
2. Løft motorhjelmen, grib fat i det
polstrede område på støttestangen, og
fastgør den i klemmen. Sørg for, at
støttestangen er placeret sikkert i
klemmen, før motorhjelmen lukkes.

KlemmeKlemme
Klemme
3. Sænk langsomt motorhjelmen til en
højde på ca. 20 cm over dens lukkede
position, og lad den derefter falde.
FORSIGTIG
Når du lukker motorhjelmen, må du
ikke trykke for hårdt på den, f.eks. ved
at påføre din egen vægt. Det kan
medføre, at motorhjelmen bliver
deformeret.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-22

Overblik over motorrummet
Sprinklervæskebeholder Bremse-/koblingsvæskebeholder
Målepind til motorolie
Batteri
Sikringsblok
KølesystemdækselKølervæskebeholder
Motoroliedæksel
Sprinklervæskebeholder Bremse-/koblingsvæskebeholder
Målepind til motorolieBatteri
Sikringsblok
Køles
ystemdæksel
Målepind for gearoliestand (kun automatgear)
Kølervæskebeholder Motoroliedæksel MZR 1.6 SKYACTIV-G 1.5, SKYACTIV-G 2.0 og SKYACTIV-G 2.5
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-23

Sprinklervæskebeholder Bremse-/koblingsvæskebeholder
Batteri
Sikringsblok
Køles
ystemdækselKølervæskebeholder SKYACTIV-D 1.5
Målepind til motorolie
Motoroliedæksel

Sprinklervæskebeholder Bremse-/koblingsvæskebeholder
Målepind til motorolieBatteri
Sikringsblok
Kølesystemdæksel
Kølervæskebeholder
Motoroliedæksel SKYACTIV-D 2.2
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-24
