NOT
Park ederken a úa ÷ Õda gösterilene benzer gösterilen görüntü ve as Õl úartlar aras Õnda
farkl Õl Õk olabilece ÷inden, daima arac Õn arkas Õn Õn ve çevre alan Õn güvenli oldu ÷unu gözle
do ÷rulay Õn Õz.
•Ekranda gösterilen park alan Õn Õn (veya garaj Õn) görüntüsünde, arka uç ve mesafe
k Õlavuz çizgileri monitörde paralel görünse bile, zeminde paralel olmayabilirler.
•Park alan Õn Õn sadece bir taraf Õnda bölme çizgisi olan bir alana park edilirken, bölme
çizgisi ve araç geni úli ÷i k Õlavuz çizgisi monitöre paralel görünebilir ancak bunlar
zeminde paralel olmayabilir.
Güvenlik için etrafı kontrol ediniz
WGerçek Yol Ko úullar Õ ve Görüntülenen Görüntü Aras Õndaki De ÷i úiklik
Gerçek yol ve görüntülenen yol aras Õnda baz Õ farkl Õl Õklar meydana gelir. Mesafe
perspektifinde böylesi farkl Õl Õklar kazaya yol açabilir. Mesafe perspektifinde bir farkl Õl Õ ÷a
neden olabilecek a úa ÷ Õdaki úartlara dikkat ediniz.
Arac Õn yolcu ve yükten ötürü e ÷ilmesi durumunda
Arac Õn arkas Õ alçald Õ ÷ Õnda, ekranda görüntülenen nesne, gerçek mesafeden daha uzakta
görünür.
DeğişiklikNesne
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-215
Page 362 of 731

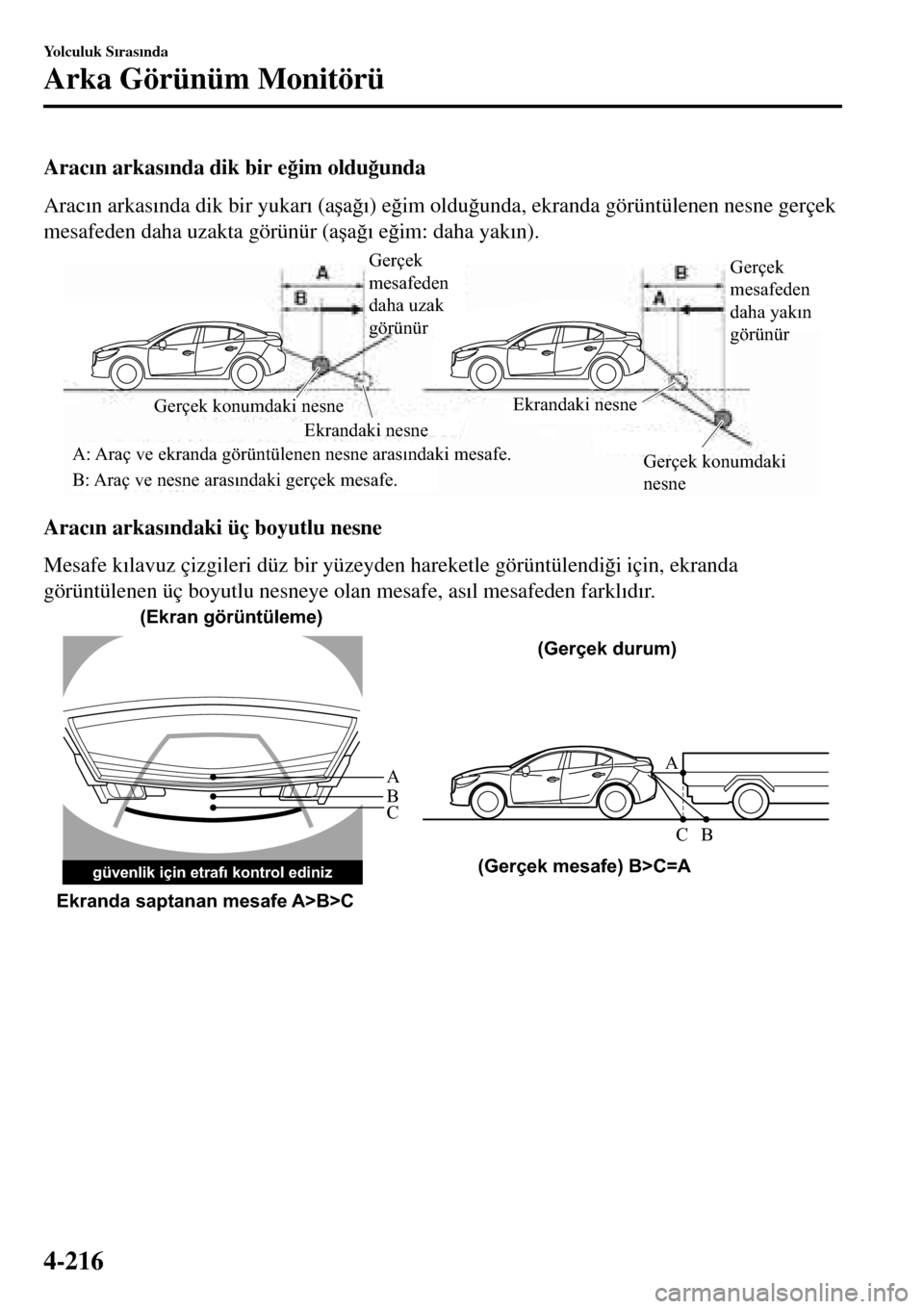

Arac Õn arkas Õnda dik bir e ÷im oldu ÷unda
Arac Õn arkas Õnda dik bir yukar Õ (a úa ÷ Õ) e ÷im oldu ÷unda, ekranda görüntülenen nesne gerçek
mesafeden daha uzakta görünür (a úa ÷ Õ e ÷im: daha yak Õn).
Gerçek
mesafeden
daha uzak
görünürGerçek
mesafeden
daha yakın
görünür
Gerçek konumdaki
nesne Gerçek konumdaki nesne
Ekrandaki nesne
A: Araç ve ekranda görüntülenen nesne arasındaki mesafe.
B: Araç ve nesne arasındaki gerçek mesafe.Ekrandaki nesne
Arac Õn arkas Õndaki üç boyutlu nesne
Mesafe k Õlavuz çizgileri düz bir yüzeyden hareketle görüntülendi ÷i için, ekranda
görüntülenen üç boyutlu nesneye olan mesafe, as Õl mesafeden farkl Õd Õr.
güvenlik için etrafı kontrol ediniz
A
A
C B
CB
(Gerçek mesafe) B>C=A
Ekranda saptanan mesafe A>B>C(Ekran görüntüleme)
(Gerçek durum)
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-216
Page 363 of 731

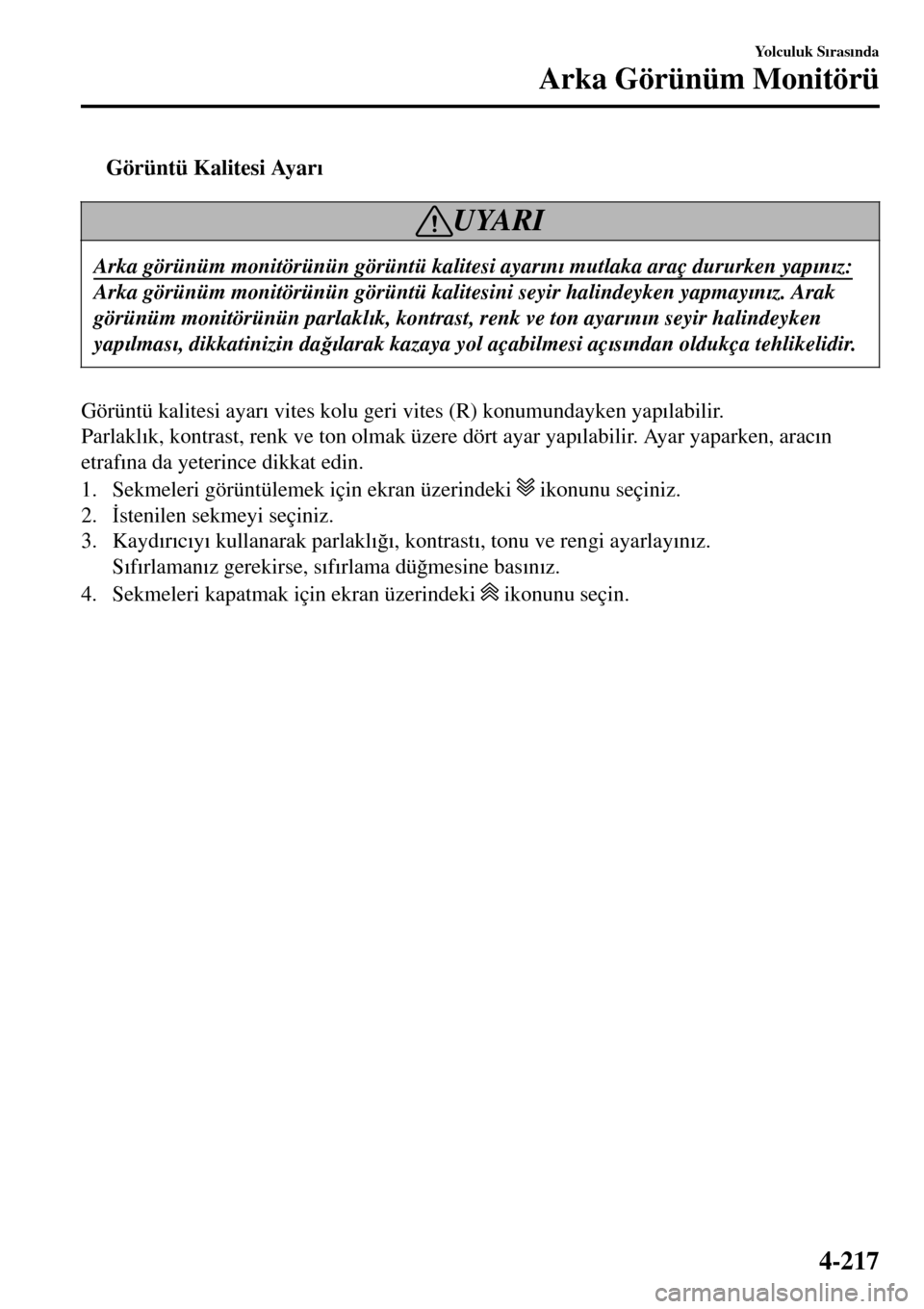

tGörüntü Kalitesi Ayar Õ
UYARI
Arka görünüm monitörünün görüntü kalitesi ayar Õn Õ mutlaka araç dururken yap Õn Õz:
Arka görünüm monitörünün görüntü kalitesini seyir halindeyken yapmay Õn Õz. Arak
görünüm monitörünün parlakl Õk, kontrast, renk ve ton ayar Õn Õn seyir halindeyken
yap Õlmas Õ, dikkatinizin da ÷ Õlarak kazaya yol açabilmesi aç Õs Õndan oldukça tehlikelidir.
Görüntü kalitesi ayar Õ vites kolu geri vites (R) konumundayken yap Õlabilir.
Parlakl Õk, kontrast, renk ve ton olmak üzere dört ayar yap Õlabilir. Ayar yaparken, arac Õn
etraf Õna da yeterince dikkat edin.
1. Sekmeleri görüntülemek için ekran üzerindeki
ikonunu seçiniz.
2. østenilen sekmeyi seçiniz.
3. Kayd Õr Õc Õy Õ kullanarak parlakl Õ ÷ Õ, kontrast Õ, tonu ve rengi ayarlay Õn Õz.
S Õf Õrlaman Õz gerekirse, s Õf Õrlama dü ÷mesine bas Õn Õz.
4. Sekmeleri kapatmak için ekran üzerindeki
ikonunu seçin.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-217
Page 364 of 731
Park Sensörü Sistemi*
Park sensörleri, araç otoparkta ya da paralel park s Õras Õnda dü úük h Õzlarda sürüldü ÷ü s Õrada
ultrasonik sensörler arac Õn etraf Õndaki engelleri tespit eden sensörler kullan Õr, ve bir uyar Õ
sesi ve alg Õlama göstergesi sürücüyü arac Õn yak Õn Õndaki engellerden haberdar eder.
Ön sensör Arka sensörArka sensör
Ön Arka
Sedan Hatchback
Ön köşe sensörü Arka köşe sensörü Arka köşe sensörü
UYARI
Park sensörü sistemine tamamen güvenmeyiniz, arac Õn Õz Õ park ederken etraf Õ
gözünüzle de kontrol ederek güvenli bir sürü ú sa ÷lay Õn Õz.
Bu sistem, sürücüyü park etme esnas Õnda arkaya do ÷ru yönlendirir. Sensörlerin tespit
alan Õ s Õn Õrl Õd Õr, bu nedenle arac Õ sadece bu sisteme güvenerek kullanmak bir kazaya
sebebiyet verebilir. Daima, etraf Õn Õz Õ gözünüzle kontrol ederek sürü ú güvenli ÷inizi
art Õr Õn Õz.
NOT
•Sensörlerin tespit mesafesi içerisine aksesuar takmay Õn Õz. Aksi halde sistemin
çal Õ úmas Õ olumsuz yönde etkilenebilir.
•Engel tipine ve çevresel ko úullara ba ÷l Õ olarak, bir sensörün tespit alan Õ daralabilir veya
sensörler engelleri tespit edemeyebilirler.
•Sistem a úa ÷ Õdaki ko úullarda normal olarak çal Õ úmayabilir:
•Sensör çevresini çamur, buz veya kar kaplam Õ úsa (Temizlendi ÷inde normal olarak
çal Õ ú Õr).
•Sensör bölgesi buz tutmu úsa (Buz çözüldü ÷ünde normal olarak çal Õ ú Õr).
•Sensör el ile kapat Õlm Õ úsa.
•Sensör a ú Õr Õ derecede sars Õlm Õ úsa.
•Araç a ú Õr Õ derecede e ÷ilmi úse.
•A ú Õr Õ s Õcak veya so ÷uk hava ko úullar Õnda.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-218*Baz Õ modellerde mevcuttur.
Page 365 of 731
•Araç tümseklerde, yoku úlarda, çak Õl veya çimenli zemin üzerinde kullan Õlm Õ úsa.
•Ba úka bir arac Õn kornas Õ, bir motosiklet motorunun sesi, kamyonlar Õn haval Õ fren sesi
veya ba úka araçlar Õn sensörleri gibi yüksek seviyede ses ç Õkaran herhangi bir úey
araca yakla úm Õ úsa.
•Araç úiddetli ya ÷murda veya su s Õçramalar Õna neden olan yol ko úullar Õnda
kullan Õlm Õ úsa.
•Araca piyasada bulunan herhangi bir anten veya özellikle radyo istasyonu için bir
anten tak Õlm Õ úsa.
•Araç yüksek ve bozuk zeminli bir kald Õr Õmda hareket ediyorsa.
•Bir engel sensöre çok yak Õnsa.
•Tamponun alt Õndaki engeller tespit edilemeyebilir. Ba úlang Õçta alg Õlanan ancak
sonradan araç daha fazla yakla út Õkça alg Õlanamayan tampondan alçakta olan engeller.
•A úa ÷ Õdaki gibi engeller tespit edilemeyebilir:
•Tel veya halat gibi ince nesneler
•Pamuk ve kar gibi sonik dalgalar Õ kolayca absorbe eden nesneler.
•Aç Õsal úekilli nesneler
•Üst k Õsm Õ geni ú olan uzun nesneler
•Küçük, k Õsa nesneler
•Tamponun sars Õlmas Õ durumunda, küçük bir kaza bile olsa, sistemi her zaman bir
Yetkili Mazda Servisi’nde kontrol ettiriniz. Sensörlerin düzgün úekilde çal Õ úm Õyorsa,
engelleri tespit edemezler.
•Park yard Õm Õ sensörleri aç Õld Õ ÷ Õnda bip sesi duyulmuyorsa veya gösterge Õ ú Õ ÷ Õ
yanm Õyorsa, sistemde bir ar Õza olabilir. Yetkili Mazda Servisi’ne ba úvurman Õz Õ öneririz.
•Sistemde ar Õza oldu ÷unu gösteren bir “bip” sesi duyuluyorsa ve gösterge Õ ú Õ ÷ Õ yan Õp
sönüyorsa, sistemde bir ar Õza meydana gelmi ú olabilir. Yetkili Mazda Servisi’ne
ba úvurman Õz Õ öneririz.
•Bir sistem ar Õzas Õ oldu ÷unu gösteren “bip” sesi, hava çok so ÷uksa veya sensör bölgesi
çamur, buz veya karla kaplanm Õ úsa duyulmayabilir. Sensör bölgesindeki her türlü
yabanc Õ maddeyi temizleyiniz.
•Römork ba ÷lant Õ kitini takarken, Yetkili Mazda Servisi’ne ba úvurman Õz Õ tavsiye ederiz.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-219
Page 366 of 731
tSensör Tespit Mesafesi
Sensör engelleri a úa ÷ Õdaki mesafeler içinde tespit edebilir.
Ön sensör tespit mesafesi
Ön köşe sensörü tespit mesafesiArka sensör tespit mesafesi Arka köşe sensörü tespit mesafesiB
A
D
CA: Yaklaşık 50 cm
B: Yaklaşık 50 cm
C: Yaklaşık 100 cm
D: Yaklaşık 150 cm
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-220
Page 367 of 731
Uzak ekran Õn görüntülenmesi
EkranAraç ve engel aras Õndaki mesafe
Ön sensöre ve ön kö úe
sensörüne sahip olma-
yan araçlardaÖn sensöre ve ön kö úe
sensörüne sahip araçlar-
daÖn Sensör*/Arka Kö úe
Sensörü*Arka Sensör/Arka Kö úe
Sensörü
Ön sensör:
Ya k l a ú Õk 100Š60 cmArka sensör:
Ya k l a ú Õk 150Š60 cm
Ön sensör:
Ya k l a ú Õk 60Š45 cm
Ön kö úe sensörü:
Ya k l a ú Õk 50Š37 cmArka sensör:
Ya k l a ú Õk 60Š45 cm
Arka kö úe sensörü:
Ya k l a ú Õk 50Š37 cm
Ön sensör:
Ya k l a ú Õk 45Š35 cm
Ön kö úe sensörü:
Ya k l a ú Õk 37Š25 cmArka sensör:
Ya k l a ú Õk 45Š35 cm
Arka kö úe sensörü:
Ya k l a ú Õk 37Š25 cm
Yolculuk S Õras Õnda
Park Sensörü Sistemi
*Baz Õ modellerde mevcuttur.4-221
Page 368 of 731
EkranAraç ve engel aras Õndaki mesafe
Ön sensöre ve ön kö úe
sensörüne sahip olma-
yan araçlardaÖn sensöre ve ön kö úe
sensörüne sahip araçlar-
daÖn Sensör*/Arka Kö úe
Sensörü*Arka Sensör/Arka Kö úe
Sensörü
Ön sensör:
Ya k l a ú Õk 35 cm mesafede
Ön kö úe sensörü:
Ya k l a ú Õk 25 cm mesafedeArka sensör:
Ya k l a ú Õk 35 cm mesafede
Arka kö úe sensörü:
Ya k l a ú Õk 25 cm mesafede
ttPark Yard Õm Sensörü Sistemi Kullan Õm Õ
Ön sensöre/ön kö úe sensörüne sahip olmayan araçlarda
Park sensörleri, kontak aç Õkken vites kolu/selektörü R pozisyonuna getirildi ÷inde
kullan Õlabilir.
Ön sensöre/ön kö úe sensörüne sahip olan araçlarda
Kontak anahtar Õ ON konumundayken park sensörü dü ÷mesine bas Õld Õ ÷ Õnda uyar Õ sesleri ve
gösterge Õ ú Õklar Õ aç Õl Õr.
Park sensörü aktifken kontak anahtar Õ ON konumuna getirildi ÷inde uyar Õ sesleri ve gösterge
Õ ú Õklar Õ aç Õl Õr.
ø úlemi durdurmak için dü ÷meye tekrar bas Õn Õz.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-222*Baz Õ modellerde mevcuttur.
Page 369 of 731
Kullan Õm Ko úullar Õ
Park sensörü sistemi a úa ÷ Õdaki ko úullar Õn hepsi sa ÷land Õ ÷ Õnda kullan Õlabilir:
•Kontak aç Õk konumda.
•Park sensörü dü ÷mesi aç Õk durumda.
NOT
•(Otomatik úanz Õmanl Õ araç)
Tespit göstergesi ve ön/ön kö úe sensörlerinin sesleri seçim kolu P pozisyonundayken
çal Õ úmaz.
•Tespit göstergesi ve uyar Õ sesleri park freni çekiliyken aktive olmaz.
tEngel Tespit Gösterimi
Bir engel tespit eden sensör konumu gösterilir. Gösterge, sensör taraf Õnda tespit edilen
mesafeye ba ÷l Õ olarak farkl Õ bölgelerde yanabilir.
Araç bir engele yakla út Õkça, araca daha yak Õn göstergedeki bölge yanar.
Ön sol köşe sensoru
göstergesiÖn sağ köşe
sensoru göstergesi
Arka sağ köşe
sensoru göstergesi Arka sol köşe
sensoru
göstergesiÖn sensör göstergesi
Arka sensör göstergesi
Bazı modellerde mevcuttur.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-223
Page 370 of 731
Sistem sorun bildirimi
A úa ÷ Õdaki tabloda belirtilen sorunlardan herhangi biri meydana gelirse, sürücü sistemin
türüne göre gösterildi ÷i gibi problem hakk Õnda bilgilendirilir.
Tespit Göstergesi
ÇözümÖn sensöre ve ön
kö úe sensörüne sa-
hip olmayan araç-
lardaÖn sensöre ve ön
kö úe sensörüne sa-
hip araçlarda
Ba ÷lant Õ kesilmesi
Sistemde bir ar Õza olabilir. Arac Õn Õz Õ müm-
kün olan en k Õsa zamanda Yetkili Mazda
Servisi'ne kontrol ettirmenizi öneririz.
Sistem ar Õzas Õ
Sistemde bir ar Õza olabilir. Arac Õn Õz Õ müm-
kün olan en k Õsa zamanda Yetkili Mazda
Servisi'ne kontrol ettirmenizi öneririz.
Bu ÷u/kirlenme
Gösterilen engel tespit bölgesiyle ilgili sen-
sör bölgesinde yabanc Õ madde olabilir. Sis-
tem düzelmezse, arac Õn Õz Õ bir Yetkili Mazda
Servisi’ne kontrol ettirmenizi öneririz.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
