MAZDA MODEL 3 HATCHBACK 2016 Kurzanleitung (in German)

30
Beim Fahren
Falls die Möglichkeit einer Kollision mit einem
Fahrzeug besteht, ertönt ein kontinuierliches
akustisches Signal und eine Warnung erscheint
auf der Active Driving-Anzeige.
Kollisionswarnung
Unter den folgenden Bedingungen kann der Notbremsassistent (SBS) nicht
funktionieren:
• Falls das Fahrzeug stark beschleunigt wird und der Abstand zum
vorausfahrenden Fahrzeug sehr gering wird.
Obwohl das System durch 4-räderige Fahrzeuge aktiviert wird, kann der
Radarsensor (vorne) die folgenden Gegenstände erfassen und als Hindernis
betrachten, so dass der Notbremsassistent (SBS) ausgelöst wird.
• Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen). • Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das
vorausfahrende Fahrzeug gefahren.
• Das Gaspedal wird gedrückt.
• Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.
• Bei Befahren einer schmalen Brücke.
• Bei der Einfahrt in ein Untergrundparkhaus.
• Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.
HINWEIS
Notbremsassistent (SBS)
• Das Bremspedal ist gedrückt.
• Das Lenkrad wird betätigt.
• Der Wählhebel wird betätigt.
• Der Blinker ist eingeschaltet.
• Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet
ist oder die Schlussleuchten ausgeschaltet sind.
• Wenn Warnungen und Meldungen auf der Multiinformationsanzeige
angezeigt werden, wie schmutzige Windschutzscheibe vor der
FSC-Kamera.
• Beim Fahren durch ein niedriges oder enges Tor oder einen Tunnel.
• Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.
• Beim Fahren im hohen Gras.
• Zweiräderige Fahrzeuge wie Motorräder oder Fahrräder.
• Fußgänger oder nichtmetallene Gegenstände wie Bäume.
Für Einzelheiten wird auf Abschnitt 4 “i-ACTIVSENSE” verwiesen.


31
Beim Fahren
Gaspedal OFF
Gaspedal ONBatterie
Batterie Motor
Motor
Reifen ReifenKondensator
KondensatorDC-DC-Wandler
DC-DC-Wandler
Energierückgewinnung
Lichtmaschine
mit variabler
SpannungAufladen
Strom
Elektrische
Fahrzeuggeräte Elektrischer Strom Kinetische Energie
Lichtmaschine
mit variabler
Spannung
StromElektrische
Fahrzeuggeräte
i-ELOOP-System
i-ELOOP ist ein regeneratives Bremssystem. Beim Drücken des Bremspedals oder
bei Verwendung der Motorbremse wird die auftretende kinetische Energie durch
einen Generator in elektrische Energie umgewandelt und diese elektrische Energie
wird in der wiederaufladbaren Batterie (Kondensator und Batterie) gespeichert.
Die gespeicherte Energie wird zum Aufladen der Batterie und für den Betrieb von
elektrischen Fahrzeuggeräten verwendet.
• Eine Lichtmaschine mit variabler Spannung ist im Generator integriert, um die
kinetische Energie in Elektrizität umzuwandeln und Elektrizität wird effizient
entsprechend den Fahrzeugbedingungen erzeugt.
• Ein Kondensator wird zur raschen Speicherung großer Elektrizitätsmengen
verwendet, die rasch wieder verfügbar sind.
• Ein DC-DC-Wandler ist integriert, um die gespeicherte Elektrizität mit geeigneter
Spannung für den Betrieb von elektrischen Fahrzeuggeräten verwenden zu
können.
Für Einzelheiten wird auf Abschnitt 4 “i-ELOOP” verwiesen.


32
Beim Fahren
Der i-ELOOP Energierückgewinnungsstatus wird auf der Audioanzeige angezeigt.
Anzeige auf dem Display
Statusanzeige
Kontrollstatus
Anzeige der aus der Bremsenergie erzeugten Elektrizität.
Anzeige der in der wiederaufladbaren Batterie
gespeicherten Elektrizitätsmenge.
Anzeige des Status der in der wiederaufladbaren
Batterie gespeicherten Energie und der Energie zur
Versorgung elektrischer Geräte (gesamtes Fahrzeug in
der Anzeige leuchtet).
i-ELOOP-Warnsignal
Ein akustisches Signal ertönt, falls Sie versuchen das
Fahrzeug unter den folgenden Bedingungen zu fahren.
• Die i-ELOOP-Warnleuchte blinkt grün.
• “i-ELOOP lädt.” wird auf der mittleren Anzeige (Audiogerät
Typ C/Typ D) angezeigt.
Das akustische Signal ertönt nicht mehr, wenn das Fahrzeug gestoppt wird.
Kontrollieren Sie vor dem Losfahren, ob die Anzeige nicht mehr leuchtet und keine
Meldung angezeigt wird.
Für Einzelheiten wird auf Abschnitt 4 “Überwachung des Kraftstoffverbrauchs” und auf
Abschnitt 7 “Warn- und Kontrollleuchten und akustische Warnsignale” verwiesen.


33

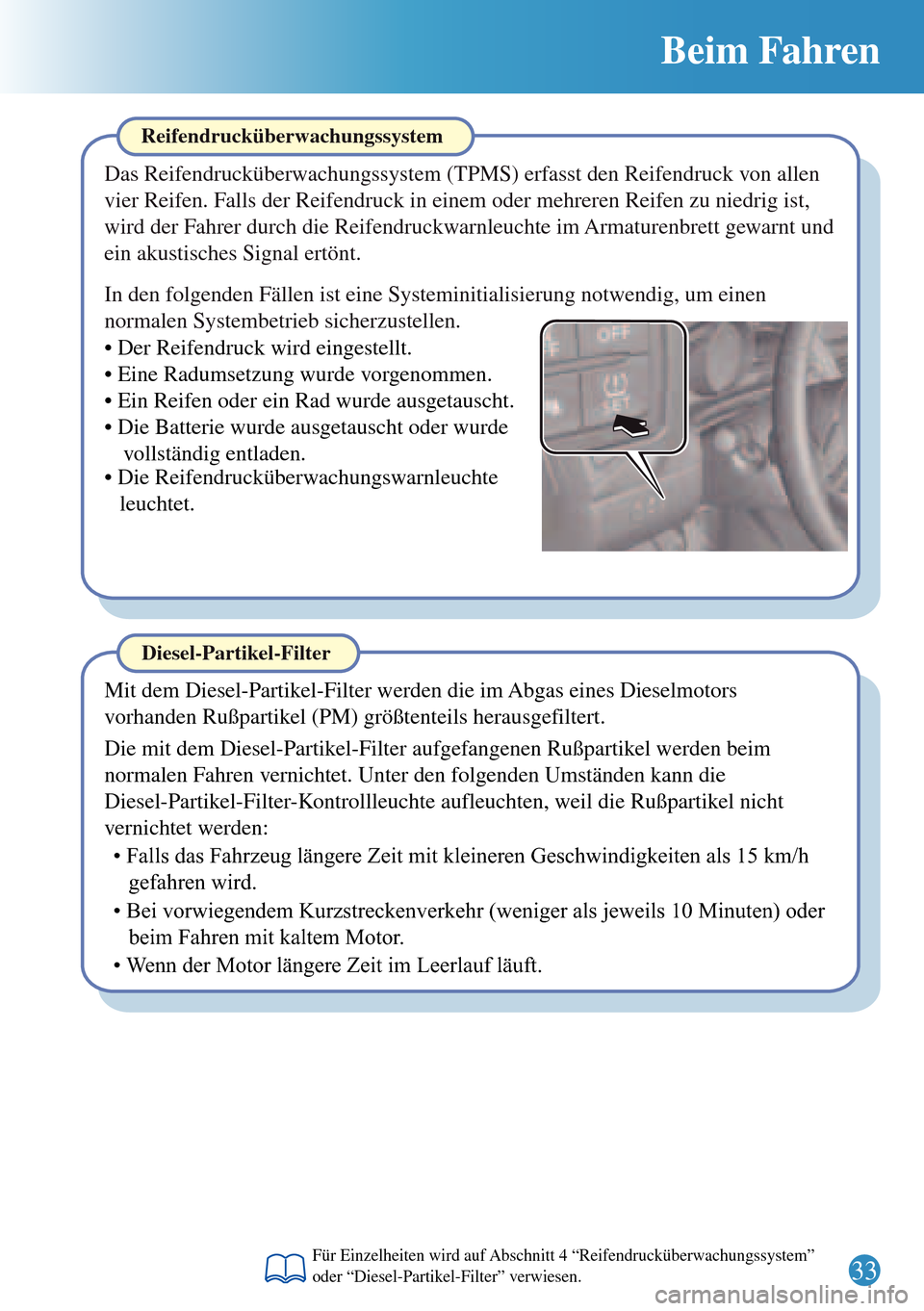

Beim Fahren
Diesel-Partikel-Filter
Mit dem Diesel-Partikel-Filter werden die im Abgas eines Dieselmotors
vorhanden Rußpartikel (PM) größtenteils herausgefiltert.
• Falls das Fahrzeug längere Zeit mit kleineren Geschwindigkeiten als 15 km/h
gefahren wird.
Das Reifendrucküberwachungssystem (TPMS) erfasst den Reifendruck von allen
vier Reifen. Falls der Reifendruck in einem oder mehreren Reifen zu niedrig ist,
wird der Fahrer durch die Reifendruckwarnleuchte im Armaturenbrett gewarnt und
ein akustisches Signal ertönt.
In den folgenden Fällen ist eine Systeminitialisierung notwendig, um einen
normalen Systembetrieb sicherzustellen.
• Der Reifendruck wird eingestellt.
• Eine Radumsetzung wurde vorgenommen.
• Ein Reifen oder ein Rad wurde ausgetauscht.
• Die Batterie wurde ausgetauscht oder wurde
vollständig entladen.
• Die Reifendrucküberwachungswarnleuchte
leuchtet.
Reifendrucküberwachungssystem
Die mit dem Diesel-Partikel-Filter aufgefangenen Rußpartikel werden beim
normalen Fahren vernichtet. Unter den folgenden Umständen kann die
Diesel-Partikel-Filter-Kontrollleuchte aufleuchten, weil die Rußpartikel nicht
vernichtet werden:
• Bei vorwiegendem Kurzstreckenverkehr (weniger als jeweils 10 Minuten) oder
beim Fahren mit kaltem Motor.
• Wenn der Motor längere Zeit im Leerlauf läuft.
Für Einzelheiten wird auf Abschnitt 4 “Reifendrucküberwachungssystem”
oder “Diesel-Partikel-Filter” verwiesen.


Fahrzeuginnenraum
34
Klimaanlage (automatisch, Zweizonen)
Automatische Klimaanlage
1. Drücken Sie den AUTO-Schalter. Die Frischluft/Umluft-Betriebsart, der
Luftstrom und die Luftstromstärke werden automatisch geregelt.
2. Stellen Sie mit dem Temperaturregler die gewünschte Temperatur ein.
Mit dem OFF-Schalter können Sie das System wieder ausschalten.Drücken Sie den DUAL-Schalter oder drehen Sie den
Beifahrertemperaturregler, um die Temperatur für den Fahrer und den Beifahrer
individuell einzustellen.
LuftstromstärkenanzeigeA/C-Modusazeige
Fahrertemperaturregler
AUTO-Schalter
Luftstromtaste
Gebläseschalter
OFF-Schalter
Windschutzscheibendefrostertaste
Heckscheibenheizungsschalter
DUAL-Schalter A/C-SchalterTemperatureinstellanzeige (Fahrerseite)
Frischluft/Umluftschalter
(Umluft)
Beifahrertemperaturregler
Temperatureinstellanzeige (Beifahrerseite) Luftstromanzeige Frischluft/Umluftschaltery
(Frischluftposition)
Für Einzelheiten wird auf Abschnitt 5 “Klimaanlage” verwiesen.


35

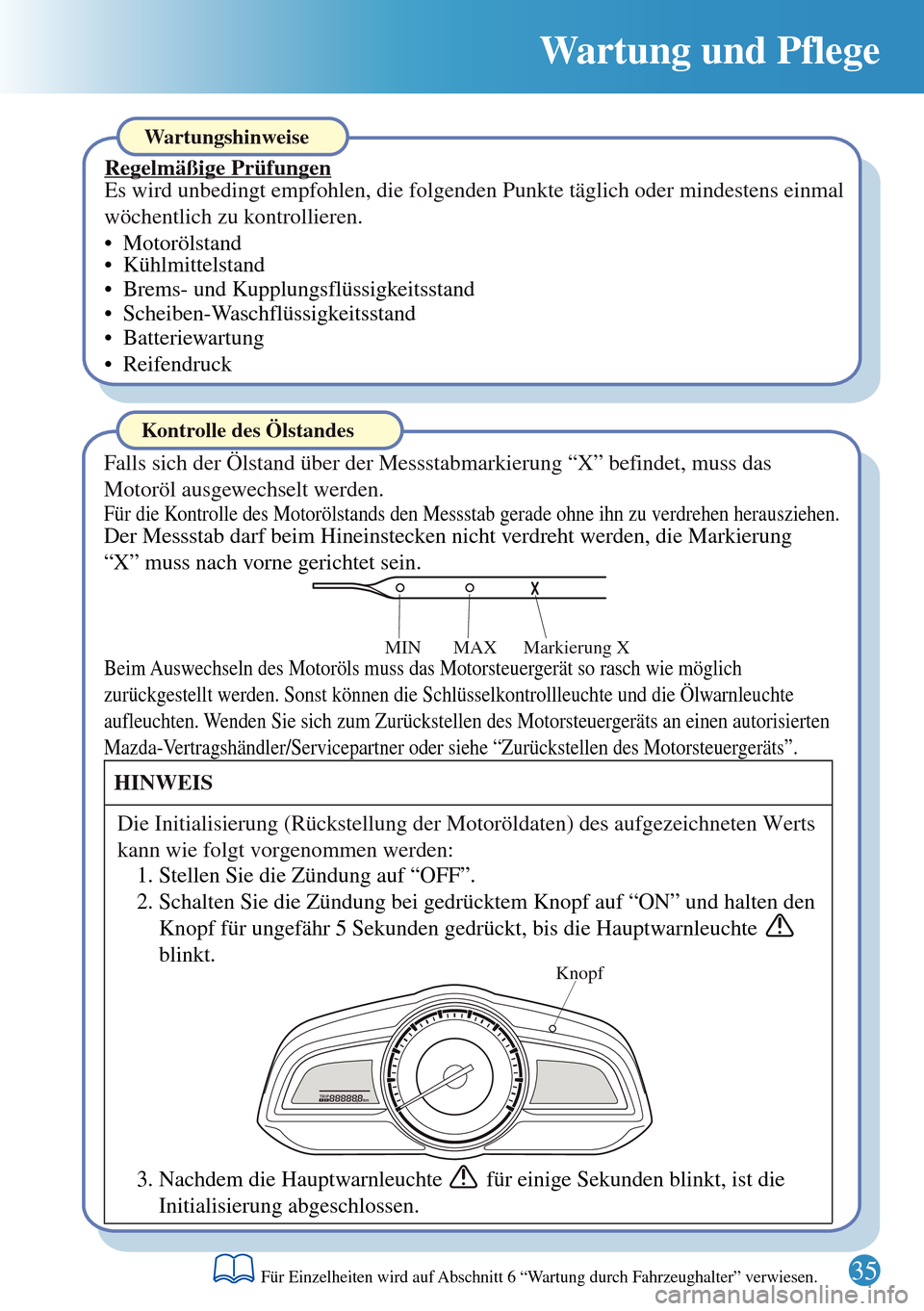

Wartung und Pflege
Knopf
Markierung X MAX MIN
Wartungshinweise
Regelmäßige PrüfungenEs wird unbedingt empfohlen, die folgenden Punkte täglich oder mindestens einmal
wöchentlich zu kontrollieren.
• Motorölstand
• Kühlmittelstand
• Brems- und Kupplungsflüssigkeitsstand
• Scheiben-Waschflüssigkeitsstand
• Batteriewartung
• Reifendruck
Kontrolle des Ölstandes
Falls sich der Ölstand über der Messstabmarkierung “X” befindet, muss das
Motoröl ausgewechselt werden.
Für die Kontrolle des Motorölstands den Messstab gerade ohne ihn zu verdrehen herausziehen.
Der Messstab darf beim Hineinstecken nicht verdreht werden, die Markierung
“X” muss nach vorne gerichtet sein.
Beim Auswechseln des Motoröls muss das Motorsteuergerät so rasch wie möglich
zurückgestellt werden. Sonst können die Schlüsselkontrollleuchte und die Ölwarnleuchte
aufleuchten. Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten
Mazda-Vertragshändler/Servicepartner oder siehe “Zurückstellen des Motorsteuergeräts”.
HINWEIS
Die Initialisierung (Rückstellung der Motoröldaten) des aufgezeichneten Werts
kann wie folgt vorgenommen werden:
1. Stellen Sie die Zündung auf “OFF”.
2. Schalten Sie die Zündung bei gedrücktem Knopf auf “ON” und halten den
Knopf für ungefähr 5 Sekunden gedrückt, bis die Hauptwarnleuchte
blinkt.
3. Nachdem die Hauptwarnleuchte für einige Sekunden blinkt, ist die
Initialisierung abgeschlossen.
Für Einzelheiten wird auf Abschnitt 6 “Wartung durch Fahrzeughalter” verwiesen.


36

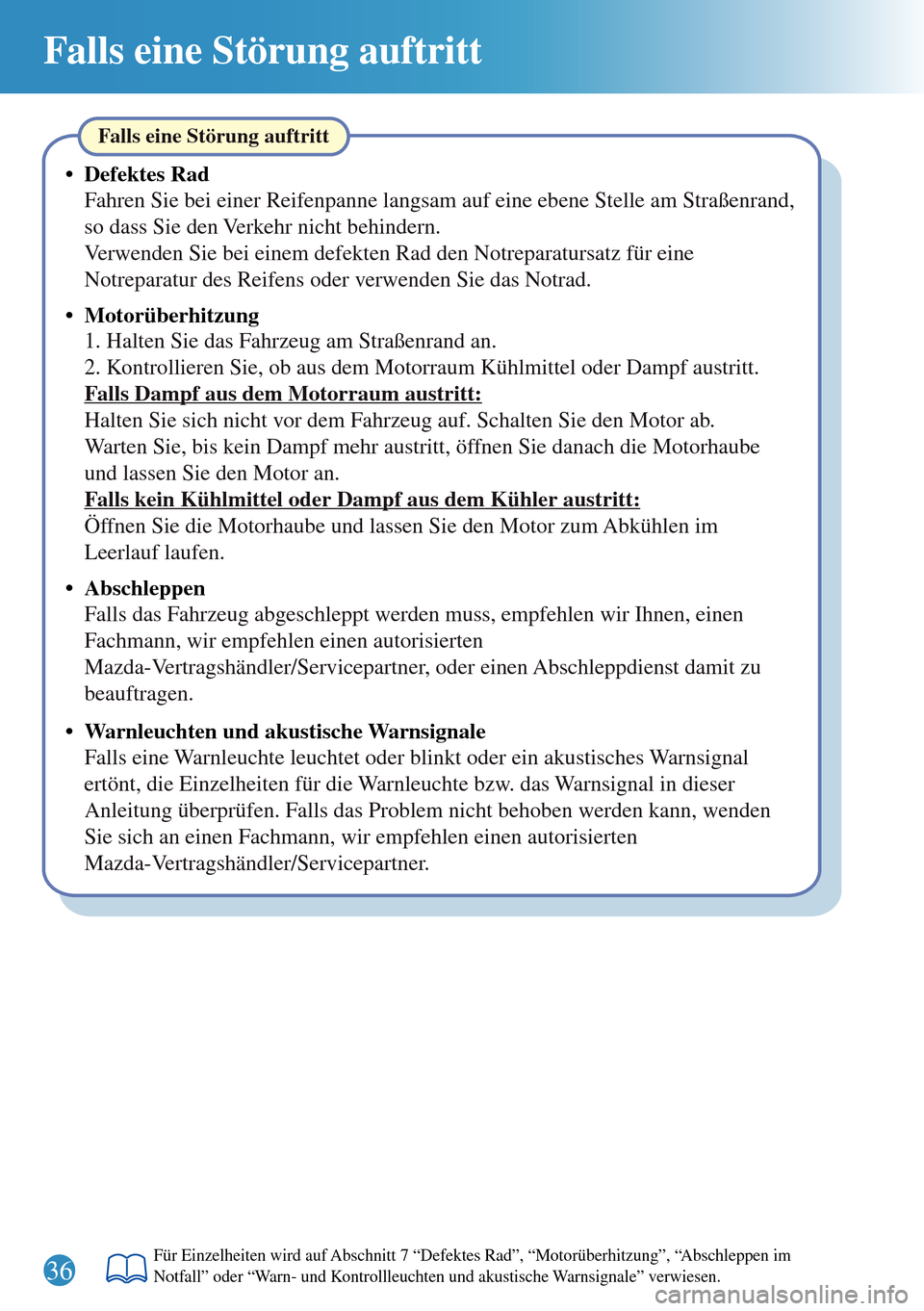

Falls eine Störung auftritt
Falls eine Störung auftritt
• Defektes Rad
Fahren Sie bei einer Reifenpanne langsam auf eine ebene Stelle am Straßenrand,
so dass Sie den Verkehr nicht behindern.
Verwenden Sie bei einem defekten Rad den Notreparatursatz für eine
Notreparatur des Reifens oder verwenden Sie das Notrad.
• Motorüberhitzung
1. Halten Sie das Fahrzeug am Straßenrand an.
2. Kontrollieren Sie, ob aus dem Motorraum Kühlmittel oder Dampf austritt.
Falls Dampf aus dem Motorraum austritt:
Halten Sie sich nicht vor dem Fahrzeug auf. Schalten Sie den Motor ab.
Warten Sie, bis kein Dampf mehr austritt, öffnen Sie danach die Motorhaube
und lassen Sie den Motor an.
Falls kein Kühlmittel oder Dampf aus dem Kühler austritt:
Öffnen Sie die Motorhaube und lassen Sie den Motor zum Abkühlen im
Leerlauf laufen.
• Abschleppen
Falls das Fahrzeug abgeschleppt werden muss, empfehlen wir Ihnen, einen
Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, oder einen Abschleppdienst damit zu
beauftragen.
• Warnleuchten und akustische Warnsignale
Falls eine Warnleuchte leuchtet oder blinkt oder ein akustisches Warnsignal
ertönt, die Einzelheiten für die Warnleuchte bzw. das Warnsignal in dieser
Anleitung überprüfen. Falls das Problem nicht behoben werden kann, wenden
Sie sich an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Für Einzelheiten wird auf Abschnitt 7 “Defektes Rad”, “Motorüberhitzung”, “Abschleppen im
Notfall” oder “Warn- und Kontrollleuchten und akustische Warnsignale” verwiesen.


37

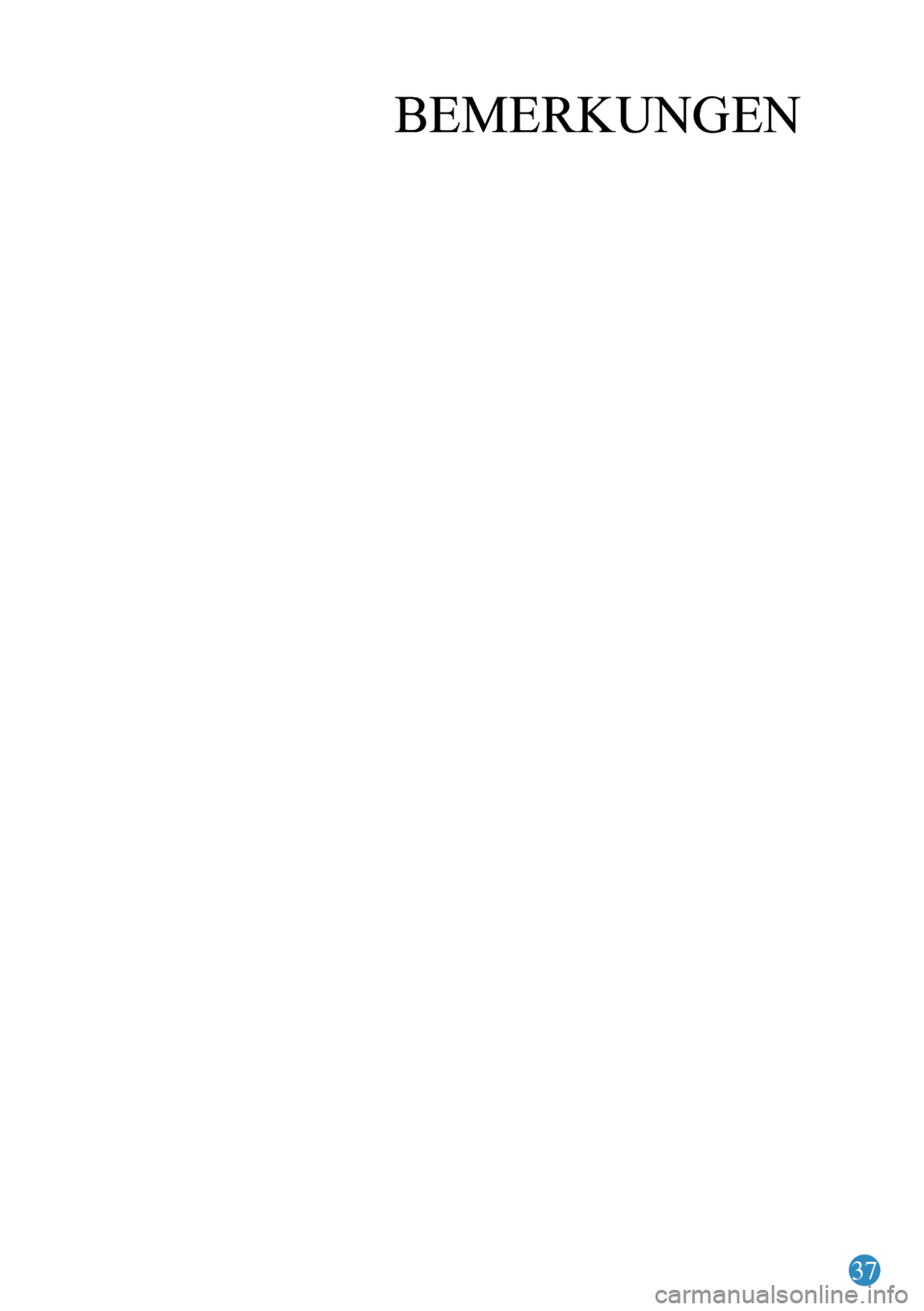

BEMERKUNGEN


38

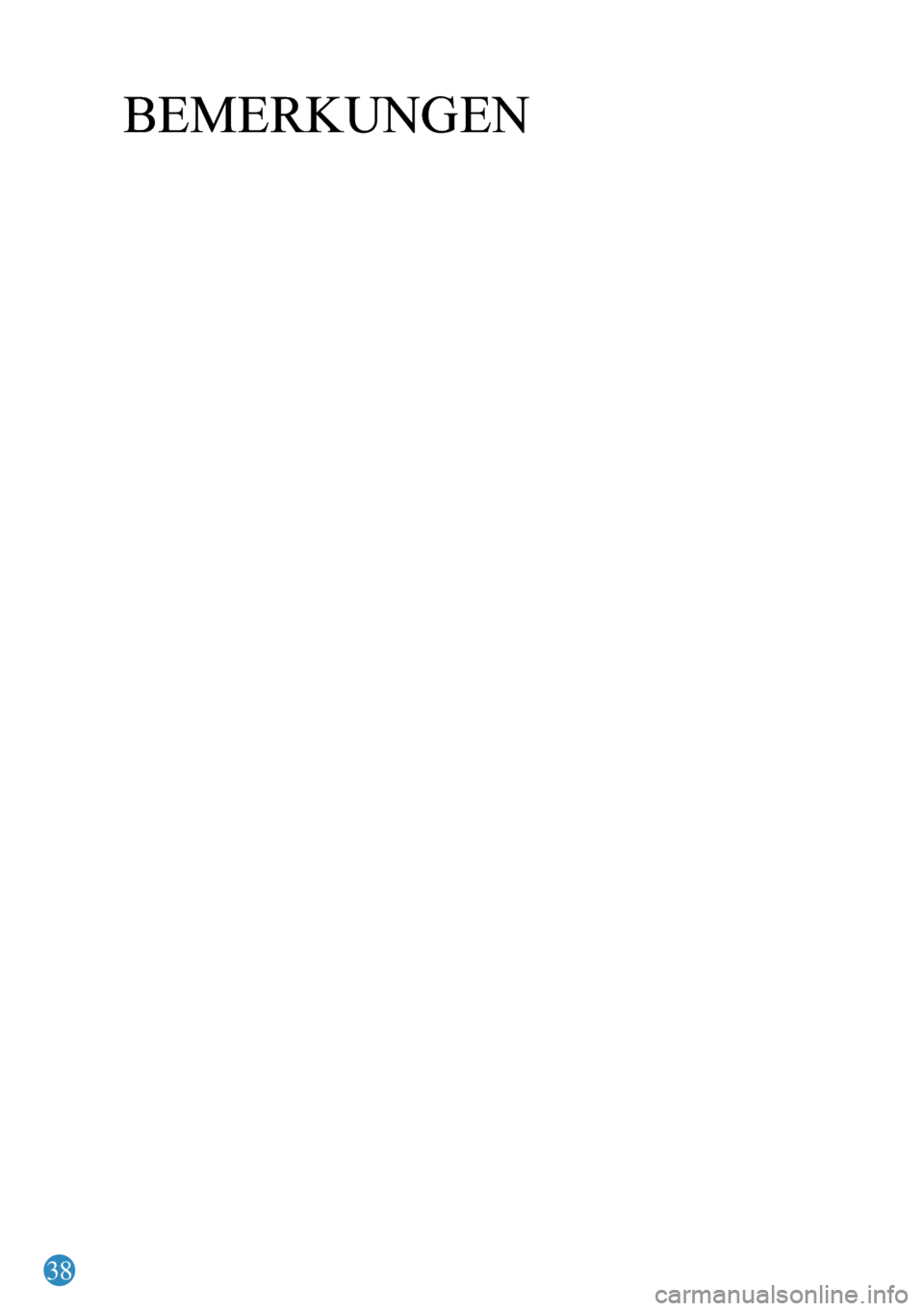

BEMERKUNGEN
