Informace o turbodmychadle (SKYACTIV-D 1.5,
SKYACTIV-D 2.2)
UPOZORNĚNÍ
•Po jízdě vysokou rychlostí nebo do dlouhého svahu musíte nechat motor běžet na
volnoběžné otáčky alespoň po dobu 30 sekund, než ho vypnete. V opačném případě by
mohlo dojít k poškození turbodmychadla. Pokud se však aktivuje systém i-stop, není
volnoběh motoru nutný.
•Zvyšováním otáček motoru nebo jejich přetáčením, zejména bezprostředně po jeho
nastartování, může být turbodmychadlo poškozeno.
•V rámci ochrany před poškozením je motor zkonstruován tak, aby v mimořádně
chladném počasí nebylo možno zvyšovat jeho otáčky bezprostředně po nastartování.
Turbodmychadlo podstatným způsobem zvyšuje výkon motoru. Jeho pokročilá konstrukce
zajišťuje vylepšený provoz a vyžaduje minimální údržbu.

Abyste co nejvíce využili jeho přínosu, dodržujte následující pokyny.
1. Měňte motorový olej a olejový filtr v souladu s Plánem údržby (strana 6-4).
2. Používejte pouze doporučený motorový olej (strana 6-24). NEDOPORUČUJEME
používat dodatečná aditiva.
Před jízdou
Rady pro jízdu
3-63

•(Manuální převodovka)
•Rychlost vozu je přibližně 3 km/h nebo nižší.
•Řadicí páka je v neutrální poloze.
•Spojkový pedál není sešlápnutý.
•(Automatická převodovka)
•Vozidlo zastaví.
•Volicí páka je poloze D nebo v poloze M (ne při režimu pevného nastavení druhého
převodového stupně).
•Kapalina automatické převodovky se dostatečně zahřála.
•Teplota kapaliny automatické převodovky není nadměrně vysoká.
•Volant se nachází přibližně v poloze odpovídající přímému směru jízdy (motor běžící na
volnoběh se nemusí zastavit ani tehdy, jestliže se volant nachází v poloze odpovídající
přímému směru jízdy, pokud na volant působí síla. Aby se motor běžící na volnoběh
zastavil, je nutno uvolnit sílu působící na volant).
•Vozidlo je zastaveno sešlápnutím pedálu brzdy.
•Není používáno nouzové brzdění.
Není-li systém funkční
Motor běžící na volnoběh se nezastavuje za následujících podmínek:
•Vozidlo je zastaveno, avšak motor nadále běží na volnoběh.
•Klimatizace je v činnosti s aktivovaným režimem proudění vzduchu .
•(Automatická klimatizace)
•Otočný ovladač teploty pro systém klimatizace je nastaven do polohy maximálního
chlazení (klimatizace zapnuta).
•Existuje velký rozdíl mezi teplotou v prostoru pro cestující a teplotou nastavenou na
systému klimatizace.
•Okolní teplota je extrémně vysoká nebo nízká.
•Atmosférický tlak je nízký (při jízdě ve vysokých nadmořských výškách).
•(Automatická převodovka)
•Vozidlo zastavilo na prudkém svahu.
•Při zastavení vozidla se volant nenachází v poloze odpovídající přímému směru jízdy.
•(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
•Pevné částice (PM) odstraňuje filtr pevných částic pro vznětové motory (DPF).
•Právě probíhá adaptace vstřikování paliva. (Indikační kontrolka systému i-stop (zelená)
zhasne, když rychlost vozidla před zastavením je přibl. 10 km/h nebo nižší a adaptace
vstřikování paliva probíhá, když vozidlo zastavuje.)
Při jízdě
Startování/zastavení motoru
4-15

POZNÁMKA
Za následujících podmínek je k zastavení motoru běžícího na volnoběh potřebná
určitá doba
•Kapacita akumulátoru je z určitého důvodu spotřebována, například tehdy, jestliže
vozidlo nebylo delší dobu v provozu.
•Okolní teplota je příliš vysoká nebo příliš nízká.
•Poté, co by z určitého důvodu odpojeny svorky akumulátoru, například za účelem jeho
výměny.
•(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Po provedení odstranění pevných částic filtrem DPF.
Motor opětovně nenastartuje
Jsou-li v době, kdy je motor běžící na volnoběh zastaven, provedeny následující úkony,
motor se z bezpečnostních důvodů znovu nenastartuje. V takovém případě nastartujte
motor pomocí normálního postupu.
•Kapota je otevřena.
•(Modely určené pro Evropu)
Bezpečnostní pás řidiče je rozepnut a dveře řidiče jsou otevřeny.
•(Vyjma modelů určených pro Evropu)
•(Manuální převodovka)
Když je řadicí páka v jiné poloze než neutrál, je bezpečnostní pás řidiče rozepnut
a dveře řidiče jsou otevřeny.
•(Automatická převodovka)
Je-li volicí páka v poloze D nebo M (ne při režimu pevného nastavení druhého
převodového stupně), bezpečnostní pás řidiče je rozepnut a dveře řidiče jsou
otevřeny.
Krátká doba zastavení motoru nebo dlouhá doba do dalšího zastavení motoru
běžícího na volnoběh
•Okolní teplota je příliš vysoká nebo příliš nízká.
•Akumulátor je vybitý.
•Součásti elektrického systému vozidla mají vysokou spotřebu elektrické energie.
Motor automaticky znovu nastartuje po zastavení z volnoběhu
Za následujících podmínek motor automaticky znovu nastartuje.
•Spínač i-stop OFF je stisknut, dokud zní zvukový signál.
•Klimatizace je v činnosti s aktivovaným režimem proudění vzduchu .
•(Automatická klimatizace)
•Otočný ovladač teploty pro systém klimatizace je nastaven do polohy maximálního
chlazení (klimatizace zapnuta).
Při jízdě
Startování/zastavení motoru
4-16

Kontrolka Indikační kontrolky Strana
(zelená)Indikační kontrolka KLÍČ 4-6
Indikační kontrolka zabezpečení vozu*13-49
*Upozornění na rychlost vozidla4-29
*Indikační kontrolka žhavení*14-47
*Indikační kontrolka filtru pevných částic pro vznětové motory*14-214
Indikační kontrolka servisu*14-46
(modrá)Indikační kontrolka nízké teploty chladicí kapaliny motoru 4-47
(zelená)
*Indikační kontrolka systému i-stop4-18
(zelená)*Indikační kontrolka i-ELOOP4-97
Indikátor polohy páky voliče 4-54
Indikační kontrolka rozsvíceného osvětlení vozu 4-64
Indikační kontrolka dálkových světelDálková - tlumená světla
4-68,
Světelná houkačka 4-68
Indikační kontrolky ukazatelů směru / varovná funkce směrových
světelSignalizace změny směru
jízdy a změny jízdního
pruhu 4-73,
Varovné blikače 4-81
*Indikační kontrolka předních mlhových světel4-70
*Indikační kontrolka zadního mlhového světla4-71
*Indikační kontrolka elektrické parkovací brzdy*1*27-38
*Indikační kontrolka požadavku sešlápnutí pedálu brzdy4-84
Při jízdě
Přístrojový panel a displej
4-44*N
které modely.

POZNÁMKA
•V závislosti na podmínkách použití
vozidla se může kontrolka servisu
rozsvítit z jiných důvodů, než je
nastavený interval údržby.
•Kdykoliv vyměníte motorový olej, je
nutné resetovat řídicí jednotku
motoru.
Váš autorizovaný opravce vozů
Mazda resetuje řídicí jednotku
motoru; případně naleznete další
informace o resetování řídicí
jednotky motoru vozidla na straně
6-28.
Při problikává (SKYACTIV-D 1.5,
SKYACTIV-D 2.2)
V sedimentátoru se odděluje voda z paliva.
Pokud se v tomto filtru shromáždí voda,
tato varovná kontrolka začne blikat.
Pokud se tak stane, co nejdříve kontaktujte
kvalifikovaného opravce, doporučujeme
autorizovaného opravce vozů Mazda.
tIndikační kontrolka nízké teploty
chladicí kapaliny motoru (modrá)
Tato kontrolka svítí souvisle, když je
teplota chladicí kapaliny motoru nízká,
a zhasne, až se motor zahřeje.
Pokud indikační kontrolka nízké teploty
chladicí kapaliny zůstává svítit, i když se
motor dostatečně zahřál, může být závada
ve snímači teploty. Kontaktujte
kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
ttIndikační kontrolka žhavení
( S K YAC T I V- D 1 . 5 , S K YAC T I V- D
2.2)
Tato kontrolka se může rozsvítit při
přepnutí spínače zapalování do polohy ON.
Zhasne, jakmile budou žhavicí svíčky
nahřáté. Pokud byste nechali zapalování
delší dobu zapnuté bez běžícího motoru po
zahřátí žhavicích svíček, žhavicí svíčky by
se mohly zahřát znovu, takže by se
rozsvítila indikační kontrolka žhavení.
Při jízdě
Přístrojový panel a displej
4-47

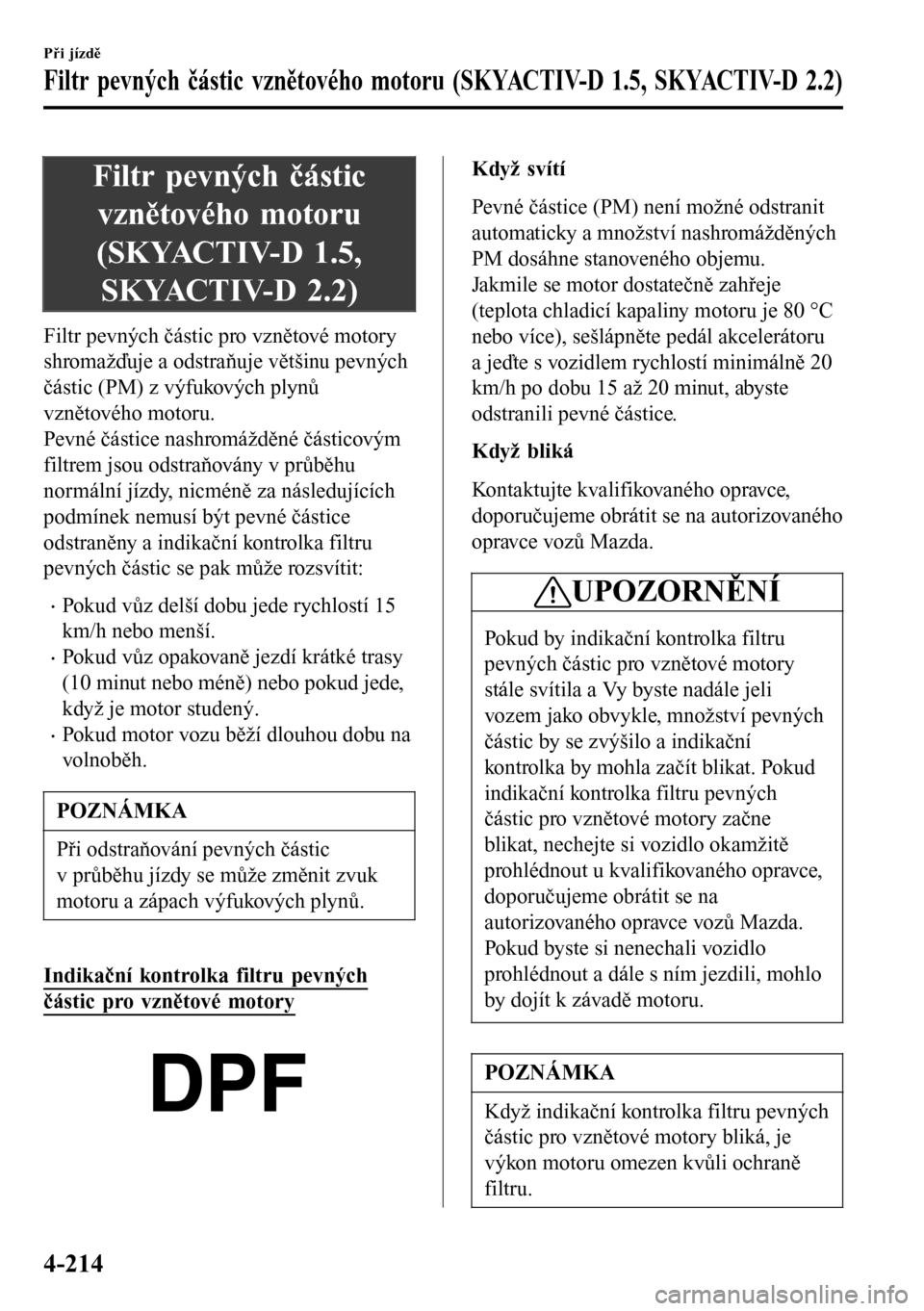

Filtr pevných částic
vznětového motoru
(SKYACTIV-D 1.5,
SKYACTIV-D 2.2)
Filtr pevných částic pro vznětové motory
shromažďuje a odstraňuje většinu pevných
částic (PM) z výfukových plynů
vznětového motoru.
Pevné částice nashromážděné částicovým
filtrem jsou odstraňovány v průběhu
normální jízdy, nicméně za následujících
podmínek nemusí být pevné částice
odstraněny a indikační kontrolka filtru
pevných částic se pak může rozsvítit:
•Pokud vůz delší dobu jede rychlostí 15
km/h nebo menší.
•Pokud vůz opakovaně jezdí krátké trasy
(10 minut nebo méně) nebo pokud jede,
když je motor studený.
•Pokud motor vozu běží dlouhou dobu na
volnoběh.
POZNÁMKA
Při odstraňování pevných částic
v průběhu jízdy se může změnit zvuk
motoru a zápach výfukových plynů.
Indikační kontrolka filtru pevných
částic pro vznětové motory

Když svítí
Pevné částice (PM) není možné odstranit
automaticky a množství nashromážděných
PM dosáhne stanoveného objemu.
Jakmile se motor dostatečně zahřeje
(teplota chladicí kapaliny motoru je 80 °C
nebo více), sešlápněte pedál akcelerátoru
a jeďte s vozidlem rychlostí minimálně 20
km/h po dobu 15 až 20 minut, abyste
odstranili pevné částice.
Když bliká
Kontaktujte kvalifikovaného opravce,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
UPOZORNĚNÍ
Pokud by indikační kontrolka filtru
pevných částic pro vznětové motory
stále svítila a Vy byste nadále jeli
vozem jako obvykle, množství pevných
částic by se zvýšilo a indikační
kontrolka by mohla začít blikat. Pokud
indikační kontrolka filtru pevných
částic pro vznětové motory začne
blikat, nechejte si vozidlo okamžitě
prohlédnout u kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
Pokud byste si nenechali vozidlo
prohlédnout a dále s ním jezdili, mohlo
by dojít k závadě motoru.
POZNÁMKA
Když indikační kontrolka filtru pevných
částic pro vznětové motory bliká, je
výkon motoru omezen kvůli ochraně
filtru.
Při jízdě
Filtr pevných částic vznětového motoru (SKYACTIV-D 1.5, SKYACTIV-D 2.2)
4-214

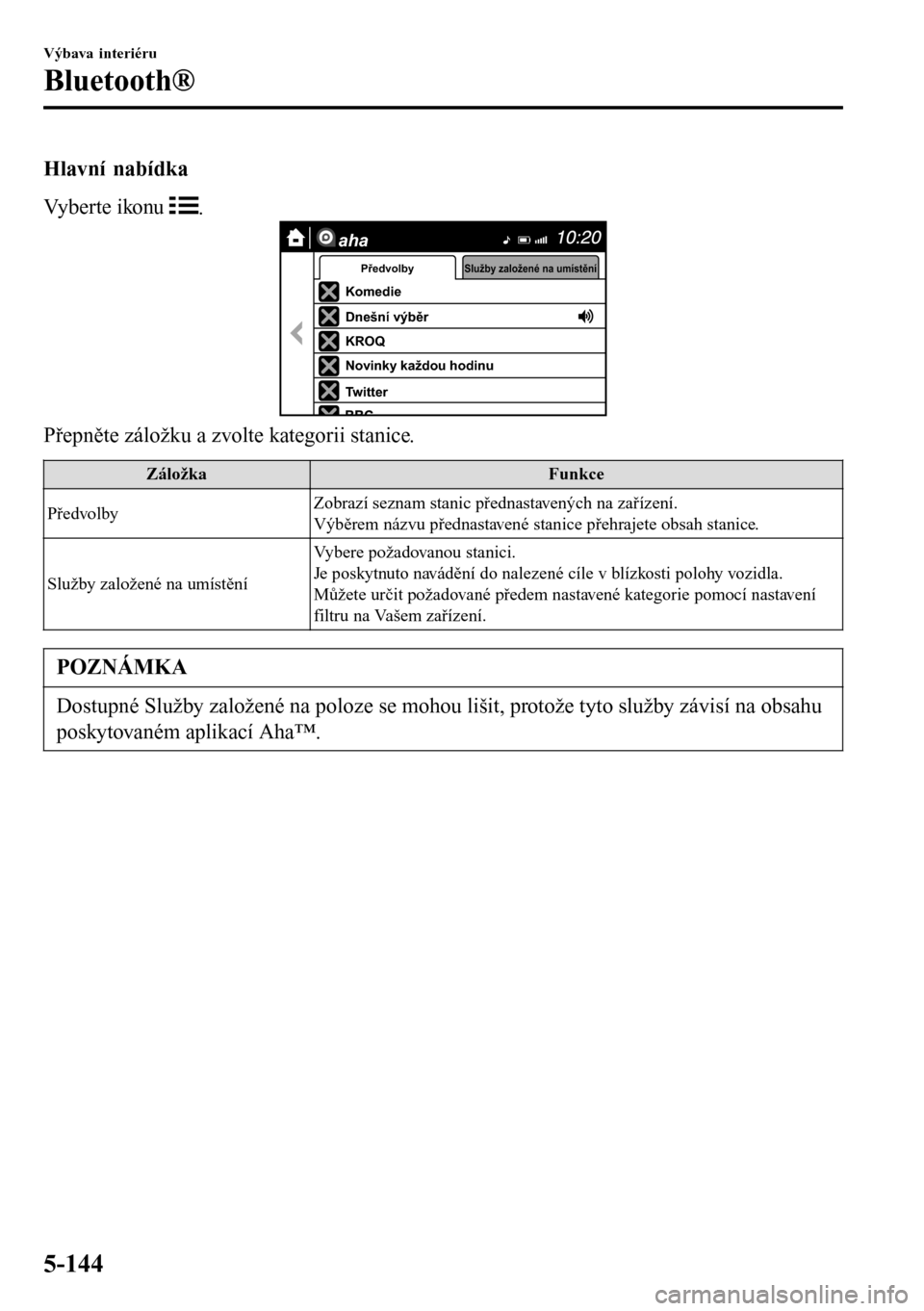

Hlavní nabídka
Vyberte ikonu
.
aha
PředvolbySlužby založené na umístění
Komedie
Dnešní výběr
KROQ
Novinky každou hodinu
Twitter
Přepněte záložku a zvolte kategorii stanice.
Záložka Funkce
PředvolbyZobrazí seznam stanic přednastavených na zařízení.
Výběrem názvu přednastavené stanice přehrajete obsah stanice.
Služby založené na umístěníVybere požadovanou stanici.
Je poskytnuto navádění do nalezené cíle v blízkosti polohy vozidla.
Můžete určit požadované předem nastavené kategorie pomocí nastavení
filtru na Vašem zařízení.
POZNÁMKA
Dostupné Služby založené na poloze se mohou lišit, protože tyto služby závisí na obsahu
poskytovaném aplikací Aha™.
Výbava interiéru
Bluetooth®
5-144

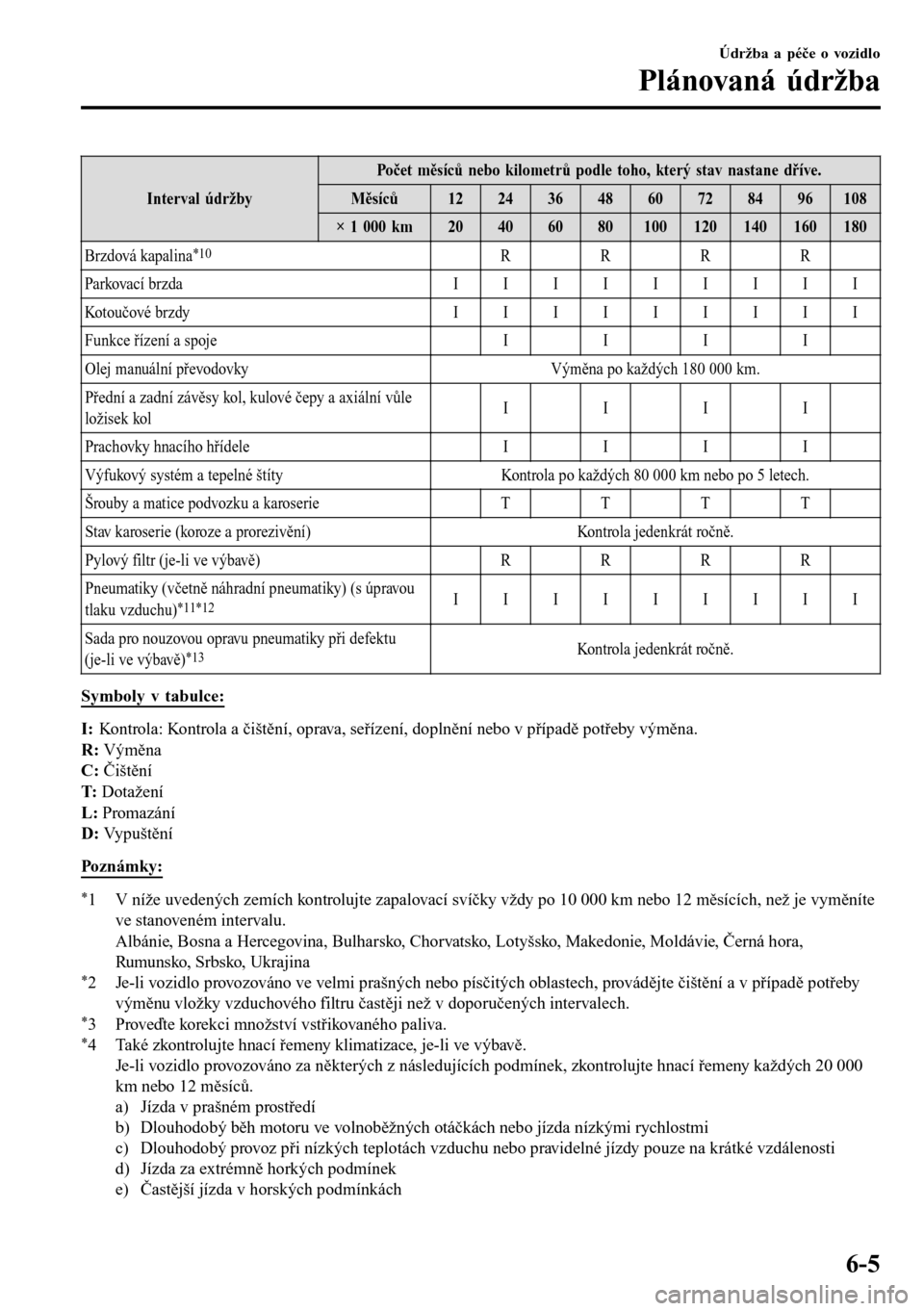

Plánovaná údržba
POZNÁMKA
Po uplynutí uvedené doby provádějte předepsanou údržbu v doporučených intervalech.
Systém řízení emisí a související systémy
Zapalování a palivový systém vozidla má vysoký vliv na systém řízení emisí a efektivní
chod motoru. Nezasahujte do nich.
Veškeré kontroly a seřízení musí být prováděny kvalifikovaným opravcem, doporučujeme
autorizovaným opravcem vozů Mazda.
tEvropa
Interval údržbyPočet měsíců nebo kilometrů podle toho, který stav nastane dříve.
Měsíců 12 24 36 48 60 72 84 96 108
× 1 000 km 20 40 60 80 100 120 140 160 180
MZR 1.6, SKYACTIV-G 1.5 A SKYACTIV-G 2.0
Vůle ventilů (pouze MZR 1.6) Akustická kontrola každých 120 000 km, v případě hlučnosti seřízení.
Svíčky zapalování
*1SKYACTIV-G 1.5
a SKYACTIV-G 2.0Výměna po každých 120 000 km.
MZR 1.6 RRRR
Vzduchový filtr
*2RRR
Odvětrání palivové nádrže (je-li ve výbavě) I I I
SKYACTIV-D 1.5 A SKYACTIV-D 2.2
Palivový filtr R R R
Systém vstřikování paliva
*3III
Vzduchový filtr
*2CCRCCRCCR
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5 A SKYACTIV-D 2.2
Hnací řemeny
*4III
Motorový olej a filtrFlexibilní
*5Vyměňte, když se rozsvítí kontrolka. (Max. interval: 12 měsíců /
20 000 km)
Jiné než
flexibilní
*6*7RRRRRRRRR
Chladicí soustava IIII
Chladicí kapalina motoru
*8Poprvé výměna po 200 000 km nebo 10 letech, poté každých 100 000
km nebo 5 letech.
Vedení paliva a hadice IIII
Akumulátor
*9IIIIIIIII
Brzdové vedení, hadice a spoje IIIIIIIII
Údržba a péče o vozidlo
Plánovaná údržba
6-4

Interval údržbyPočet měsíců nebo kilometrů podle toho, který stav nastane dříve.
Měsíců 12 24 36 48 60 72 84 96 108
× 1 000 km 20 40 60 80 100 120 140 160 180
Brzdová kapalina
*10RRRR
Parkovací brzda IIIIIIIII
Kotoučové brzdy IIIIIIIII
Funkce řízení a spoje I I I I
Olej manuální převodovky Výměna po každých 180 000 km.
Přední a zadní závěsy kol, kulové čepy a axiální vůle
ložisek kolIIII
Prachovky hnacího hřídele I I I I
Výfukový systém a tepelné štíty Kontrola po každých 80 000 km nebo po 5 letech.
Šrouby a matice podvozku a karoserie TTTT
Stav karoserie (koroze a prorezivění) Kontrola jedenkrát ročně.
Pylový filtr (je-li ve výbavě) RRRR
Pneumatiky (včetně náhradní pneumatiky) (s úpravou
tlaku vzduchu)
*11*12IIIIIIIII
Sada pro nouzovou opravu pneumatiky při defektu
(je-li ve výbavě)
*13Kontrola jedenkrát ročně.
Symboly v tabulce:
I: Kontrola: Kontrola a čištění, oprava, seřízení, doplnění nebo v případě potřeby výměna.
R: Výměna
C: Čištění
T: Dotažení
L: Promazání
D: Vy p u š t ě n í
Po zn ám ky:
*1 V níže uvedených zemích kontrolujte zapalovací svíčky vždy po 10 000 km nebo 12 měsících, než je vyměníte
ve stanoveném intervalu.
Albánie, Bosna a Hercegovina, Bulharsko, Chorvatsko, Lotyšsko, Makedonie, Moldávie, Černá hora,
Rumu ns ko, S r b sko, U kra j i n a
*2 Je-li vozidlo provozováno ve velmi prašných nebo písčitých oblastech, provádějte čištění a v případě potřeby
výměnu vložky vzduchového filtru častěji než v doporučených intervalech.
*3 Proveďte korekci množství vstřikovaného paliva.*4 Také zkontrolujte hnací řemeny klimatizace, je-li ve výbavě.
Je-li vozidlo provozováno za některých z následujících podmínek, zkontrolujte hnací řemeny každých 20 000
km nebo 12 měsíců.
a) Jízda v prašném prostředí
b) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémně horkých podmínek
e) Častější jízda v horských podmínkách
Údržba a péče o vozidlo
Plánovaná údržba
6-5

*5 Vozidla MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5 a SKYACTIV-D 2.2 si mohou
zvolit flexibilní nastavení pouze v některých zemích Evropy. Podrobnosti zjistíte u autorizovaného opravce
vozů Mazda. Flexibilní intervaly je možné zvolit, pokud vozidlo není provozováno za žádné z následujících
podmínek.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
Jsou-li vybrány flexibilní intervaly údržby, vozidlo vypočítává zbývající životnost oleje na základě provozních
podmínek motoru a upozorní Vás na nezbytnou výměnu oleje rozsvícení kontrolky se symbolem servisu
v přístrojovém panelu.
Vyměňte motorový olej a filtr, jestliže se zobrazí zpráva / rozsvítí kontrolka se symbolem servisu. Navíc musí
být vyměněny alespoň jednou ročně nebo do 20 000 km od poslední výměny motorového oleje a filtru.
Systém musíte vynulovat při každé výměně motorového oleje, bez ohledu na zobrazení zprávy / rozsvícení
kontrolky se symbolem servisu.
*6 Je-li vozidlo provozováno za některých z následujících podmínek, provádějte výměnu motorového oleje
a olejového filtru každých 10 000 km nebo častěji.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
e) Jízda za extrémně horkých podmínek
f) Častější jízda v horských podmínkách
*7 U motoru SKYACTIV-D 1.5 a SKYACTIV-D 2.2 vynulujte po výměně motorového oleje údaje o motorovém
oleji.
*8 Použití kapaliny FL-22 se doporučuje při výměně chladicí kapaliny motoru. Použití jiné chladicí kapaliny
motoru než FL-22 může způsobit závažné poškození motoru a chladicí soustavy.
*9 Zkontrolujte hladinu elektrolytu v akumulátoru, jeho měrnou hustotu a vnější vzhled. U utěsněného
akumulátoru provádějte pouze kontrolu vzhledu.
*10 Jsou-li brzdy vozidla extrémně namáhány (například nepřetržitou ostrou jízdou nebo jízdou v kopcovitém
terénu) nebo je-li vozidlo provozováno v oblastech s extrémně vysokou vlhkostí vzduchu, provádějte výměnu
brzdové kapaliny každoročně.
*11 Záměna pneumatik je doporučena každých 10 000 km.*12 Je nutné provést inicializaci systému sledování tlaku v pneumatikách (TPMS), aby mohl pracovat normálně
(je-li ve výbavě).
*13 Při provádění pravidelné údržby zkontrolujte každým rokem, zda nevypršela doba použitelnosti těsnicího
tmelu. Těsnicí tmel vyměňte dříve, než vyprší jeho doba použitelnosti.
Údržba a péče o vozidlo
Plánovaná údržba
6-6
