Page 61 of 408

Black plate (61,1)
PRUDENCE
N'utiliser les ensembles d'ancrage ou
les points d'ancrage que pour fixer un
système de dispositif de sécurité pour
enfants:
L'utilisation de la courroie ou des
points d'ancrage dans un but autre
que la fixation d'un système de
dispositif de sécurité pour enfants est
dangereuse. Les ensembles d'ancrage
ou les points d'ancrage risquent de
s'affaiblir ou de s'endommager et
entraîner des blessures.
Faire toujours passer la sangle
d'ancrage entre l'appuie-tête et le
dossier du siège (5 portes/Sport
Wagon):
Le fait passer la sangle d'ancrage par
le haut de l'appuie-tête est
dangereux. En cas de collision, la
sangle d'ancrage peut glisser de
l'appuie-tête et le système de
dispositif de sécurité pour enfants ne
sera pas correctement retenu. Le
dispositif de sécurité pour enfants
peut bouger, ce qui peut entraîner la
mort ou une blessure de l'enfant.
Toujours attacher la sangle d'ancrage à
la position de crochet d'ancrage
correcte:
Attacher la sangle d'ancrage à la
position de crochet d'ancrage
incorrecte est dangereux. En cas de
collision, la sangle d'ancrage peut
glisser et le système de dispositif de
sécurité pour enfants ne sera pas
correctement retenu. Le dispositif de
sécurité pour enfants peut bouger, ce
qui peut entraîner la mort ou une
blessure de l'enfant.
qMéthode d'installation d'un
système de dispositif de sécurité
pour enfants de type LATCH
(Siège arrière au centre)
Les ancrages inférieurs LATCH au centre
du siège arrière sont beaucoup plus
séparés que les ensembles d'ancrages
inférieurs LATCH pour système de
dispositif de sécurité pour enfants aux
autres positions. Les systèmes de
dispositif de sécurité pour enfants avec
des fixations LATCH rigides ne peuvent
pas être installés au centre du siège
arrière. Certains systèmes de dispositif de
sécurité pour enfants de type LATCH
peuvent être placés au centre du siège
arrière et pourront être fixés aux ancrages
inférieurs LATCH qui sont séparés de
466 mm (18,35 po.). Les systèmes de
dispositif de sécurité pour enfants
compatibles avec les ancrages LATCH
(avec fixations sur la ceinture) peuvent
être utilisés à cette position seulement si
les instructions du fabricant
accompagnant le système de dispositif de
sécurité pour enfants indiquent que le
système de dispositif de sécurité pour
enfants peut être installé à l'aide
d'ancrages inférieurs LATCH qui sont
séparés de 466 mm (18,35 po.). Ne pas
attacher deux systèmes de dispositif de
sécurité pour enfants au même ancrage
inférieur LATCH. Si un système de
dispositif de sécurité pour enfants est
équipé d'une sangle d'ancrage, elle doit
aussi être utilisée pour une sécurité
optimale de l'enfant.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-47
Mazda6_8X48-EC-07G_Edition1 Page61
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 62 of 408

Black plate (62,1)
PRUDENCE
N'utiliser les ensembles d'ancrage ou
les points d'ancrage que pour fixer un
système de dispositif de sécurité pour
enfants:
L'utilisation de la courroie ou des
points d'ancrage dans un but autre
que la fixation d'un système de
dispositif de sécurité pour enfants est
dangereuse. Les ensembles d'ancrage
ou les points d'ancrage risquent de
s'affaiblir ou de s'endommager et
entraîner des blessures.
Toujours attacher la sangle d'ancrage à
la position de crochet d'ancrage
correcte:
Attacher la sangle d'ancrage à la
position de crochet d'ancrage
incorrecte est dangereux. En cas de
collision, la sangle d'ancrage peut
glisser et le système de dispositif de
sécurité pour enfants ne sera pas
correctement retenu. Le dispositif de
sécurité pour enfants peut bouger, ce
qui peut entraîner la mort ou une
blessure de l'enfant.
1. S'assurer que le dossier du siège est
solidement verrouillé en le poussant et
le tirant jusqu'à ce qu'il soit
complètement verrouillé.2. Ouvrir l'espace entre le coussin et le
dossier du siège légèrement pour
vérifier les emplacements des ancrages
inférieurs LATCH.
REMARQUELes repères au-dessus des ancrages inférieurs
LATCH indiquent les emplacements des
ancrages inférieurs LATCH pour la fixation de
système de dispositif de sécurité pour enfants.
3. Fixer le siège à l'aide des DEUX
ancrages inférieurs LATCH, en suivant
les instructions du fabricant du système
de dispositif de sécurité pour enfants.
4. Si le système de dispositif de sécurité
pour enfants est équipé d'une sangle
d'ancrage, alors il est probablement très
important de fixer correctement la
sangle d'ancrage pour assurer la
sécurité de l'enfant. Suivre
soigneusement les instructions fournies
par le fabricant du système de
dispositif de sécurité pour enfants
lorsque vous installez les ancrages.
2-48
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
Mazda6_8X48-EC-07G_Edition1 Page62
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 63 of 408

Black plate (63,1)
Emplacement du support d'ancrage (4
portes)
Position de la sangle d'ancrage (4
portes)
Sangle d'ancrage
Support d'ancrage
Emplacement du support d'ancrage et
position de sangle d'ancrage (5 portes)
Sangle d'ancrage
Support
d'ancrage
Emplacement du support d'ancrage et
position de sangle d'ancrage (Sport
Wagon)
Support
d'ancrageSangle
d'ancrage
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-49
Mazda6_8X48-EC-07G_Edition1 Page63
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 64 of 408

Black plate (64,1)

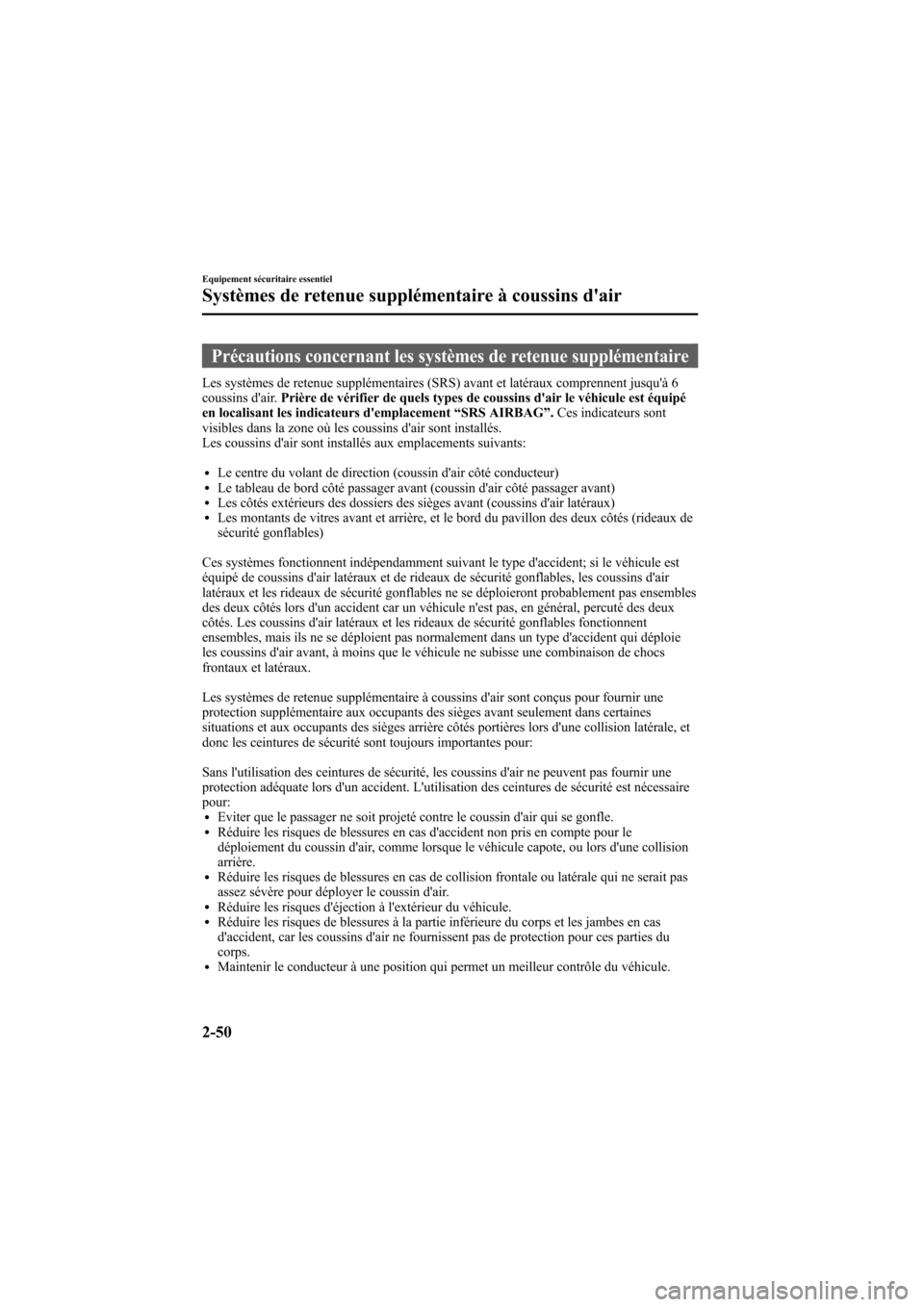

Précautions concernant les systèmes de retenue supplémentaire
Les systèmes de retenue supplémentaires (SRS) avant et latéraux comprennent jusqu'à 6
coussins d'air.Prière de vérifier de quels types de coussins d'air le véhicule est équipé
en localisant les indicateurs d'emplacement“SRS AIRBAG”.Ces indicateurs sont
visibles dans la zone où les coussins d'air sont installés.
Les coussins d'air sont installés aux emplacements suivants:
lLe centre du volant de direction (coussin d'air côté conducteur)lLe tableau de bord côté passager avant (coussin d'air côté passager avant)lLes côtés extérieurs des dossiers des sièges avant (coussins d'air latéraux)lLes montants de vitres avant et arrière, et le bord du pavillon des deux côtés (rideaux de
sécurité gonflables)
Ces systèmes fonctionnent indépendamment suivant le type d'accident; si le véhicule est
équipé de coussins d'air latéraux et de rideaux de sécurité gonflables, les coussins d'air
latéraux et les rideaux de sécurité gonflables ne se déploieront probablement pas ensembles
des deux côtés lors d'un accident car un véhicule n'est pas, en général, percuté des deux
côtés. Les coussins d'air latéraux et les rideaux de sécurité gonflables fonctionnent
ensembles, mais ils ne se déploient pas normalement dans un type d'accident qui déploie
les coussins d'air avant, à moins que le véhicule ne subisse une combinaison de chocs
frontaux et latéraux.
Les systèmes de retenue supplémentaire à coussins d'air sont conçus pour fournir une
protection supplémentaire aux occupants des sièges avant seulement dans certaines
situations et aux occupants des sièges arrière côtés portières lors d'une collision latérale, et
donc les ceintures de sécurité sont toujours importantes pour:
Sans l'utilisation des ceintures de sécurité, les coussins d'air ne peuvent pas fournir une
protection adéquate lors d'un accident. L'utilisation des ceintures de sécurité est nécessaire
pour:
lEviter que le passager ne soit projeté contre le coussin d'air qui se gonfle.lRéduire les risques de blessures en cas d'accident non pris en compte pour le
déploiement du coussin d'air, comme lorsque le véhicule capote, ou lors d'une collision
arrière.
lRéduire les risques de blessures en cas de collision frontale ou latérale qui ne serait pas
assez sévère pour déployer le coussin d'air.
lRéduire les risques d'éjection à l'extérieur du véhicule.lRéduire les risques de blessures à la partie inférieure du corps et les jambes en cas
d'accident, car les coussins d'air ne fournissent pas de protection pour ces parties du
corps.
lMaintenir le conducteur à une position qui permet un meilleur contrôle du véhicule.
2-50
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page64
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 65 of 408

Black plate (65,1)
Les petits enfants doivent être protégés par un système de dispositif de sécurité pour
enfants, conformément aux lois en vigueur dans chaque région. Dans certaines régions, les
enfants plus grands doivent aussi utiliser un système de dispositif de sécurité pour enfants
(page 2-31).
Choisir avec attention le système de dispositif de sécurité pour enfants nécessaire pour
l'enfant et respecter les directives d'installation indiquées dans ce manuel, ainsi que celles
fournies par le fabricant du système de dispositif de sécurité pour enfants.
PRUDENCE
Les occupants des véhicules équipés de coussins d'air doivent attacher leur ceinture
de sécurité:
Le fait de compter sur la seule protection des coussins d'air en cas d'accident est
dangereux. Les coussins d'air seuls peuvent ne pas éviter des blessures graves. Les
coussins d'air appropriés se déploieront normalement que lors de la première
collision, semi-frontale ou latérale d'une force modérée ou plus. Tous les passagers
du véhicule doivent porter la ceinture de sécurité.
Les enfants ne doivent pas s'asseoir sur le siège du passager avant:
Le fait d'asseoir un enfant de 12 ans ou moins sur le siège avant est dangereux.
L'enfant peut être frappé par le coussin d'air s'il se déploie et subir de graves
blessures ou même la mort. Même si le témoin de désactivation du coussin d'air du
passager avant s'allume, placer toujours le siège du passager avant le plus loin
possible vers l'arrière. Un enfant endormi est susceptible d'appuyer sa tête contre la
portière et d'être cogné par le coussin d'air latéral en cas de collision modérée du côté
droit. Autant que possible, toujours attacher un enfant de 12 ans ou moins sur le
siège arrière, à l'aide d'un système de dispositif de sécurité pour enfants approprié
suivant l'âge et la taille de l'enfant.
Ne jamais utiliser, sur le siège avant avec un coussin d'air qui risque de se déployer,
un système de dispositif de sécurité pour enfants faisant face à l'arrière du véhicule:
Les systèmes de dispositif de sécurité faisant face à l'arrière du véhicule installés sur
le siège avant sont en fait particulièrement dangereux, même si vous êtes convaincu
qu'un coussin d'air de passager avant ne se déploiera pas parce que le témoin de
désactivation de coussin d'air du passager avant est allumé.
Le dispositif de sécurité peut être cogné par le coussin qui se déploie et poussé
violemment vers l'arrière causant de graves blessures ou la mort à l'enfant.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51
Mazda6_8X48-EC-07G_Edition1 Page65
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 66 of 408

Black plate (66,1)
Ne pas s'asseoir trop près des coussins d'air du conducteur et du passager avant:
Le fait de s'asseoir trop près des modules de coussins d'air du conducteur et du
passager avant, ou de placer les mains ou les pieds dessus, est extrêmement
dangereux. Les coussins d'air du conducteur et du passager avant se déploient avec
une très grande force et vitesse. De graves blessures peuvent se produire si une
personne se trouve trop près. Le conducteur devrait toujours maintenir le volant par
l'extérieur. Le passager du siège avant devrait garder les deux pieds sur le plancher.
Les occupants des sièges avant devraient régler leur siège vers l'arrière au maximum
et toujours s'asseoir droit contre le dossier du siège avec la ceinture de sécurité portée
correctement.
S'asseoir au centre du siège et attacher correctement sa ceinture de sécurité:
Le fait de s'asseoir trop près des modules de coussin d'air latéral ou de placer les
mains dessus est extrêmement dangereux. Le coussin d'air latéral se déploie avec
une très grande force, à haute vitesse, directement du côté extérieur du siège avant,
s'étendant le long des portières avant du côté de la collision. De graves blessures
peuvent se produire si une personne est assise trop près de la portière ou est appuyée
contre la vitre, ou si les occupants des sièges arrière ont les mains sur les côtés du
dossier du siège avant. De plus, dormir contre la portière ou se pencher à l'extérieur
par la fenêtre du véhicule, peut bloquer le coussin d'air latéral et le rideau de sécurité
gonflable et éliminer les avantages de la protection supplémentaire. Laisser assez de
place pour le déploiement des coussins d'air latéraux et des rideaux de sécurité
gonflables, en s'asseyant au centre du siège lorsque le véhicule est en mouvement, et
avec la ceinture de sécurité portée correctement.
Ne pas fixer d'objets sur l'endroit ou à proximité de l'endroit où les coussins d'air du
conducteur et du passager avant se déploient:
Le fait de fixer un objet sur les modules de coussins d'air du conducteur et du
passager avant, ou de placer un objet devant ceux-ci, est dangereux. En cas
d'accident, l'objet pourrait gêner le déploiement du coussin d'air et blesser les
passagers.
Ne pas fixer d'objets à l'endroit où un coussin d'air latéral se déploie, ou dans la zone
environnante:
Le fait d'attacher des articles sur le siège avant de sorte que le côté extérieur du siège
soit couvert est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du
coussin d'air latéral, qui se déploie à partir du côté extérieur des sièges avant,
enlevant la protection adéquate des coussins d'air latéraux ou redirigeant de
manière dangereuse le coussin d'air latéral. De plus, le coussin d'air risque de se
déchirer répandant du gaz.
Ne pas accrocher de filet, de pochette pour cartes ou de sac à dos avec courroies
latérales sur les sièges avant. Ne jamais utiliser de housses pour siège sur les sièges
avant. Toujours garder les modules de coussins d'air latéraux des sièges avant libres
d'objet afin de permettre le déploiement en cas de collision.
2-52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page66
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 67 of 408

Black plate (67,1)
Ne pas fixer d'objets à l'endroit où un rideau de sécurité gonflable se déploie, ou dans
la zone environnante:
Le fait de fixer un objet aux endroits où les rideaux de sécurité gonflables s'activent,
comme sur la vitre du pare-brise, les vitres latérales, les montants de vitres avant et
arrière et le long du bord du pavillon et des poignées d'assistance est dangereux. En
cas d'accident, l'objet peut gêner le fonctionnement du rideau de sécurité gonflable,
qui se déploie à partir des montants de vitres avant et arrière et le long du bord du
pavillon, enlevant la protection adéquate des rideaux de sécurité gonflables ou en les
redirigeant de manière dangereuse. De plus, le coussin d'air risque de se déchirer
répandant du gaz.
Ne pas accrocher de cintres ou autres objets aux poignées d'assistance. Utiliser le
crochet à manteau pour accrocher des vêtements. Toujours garder les modules de
rideaux de sécurité gonflables libres d'objet afin de permettre le déploiement en cas
de collision.
Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Les
composants essentiels du système de retenue supplémentaire pourraient être
endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient
de ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afin
d'éviter d'endommager les composants essentiels du système de retenue
supplémentaire, ne pas placer de bagages ou autres objets sous les sièges avant.
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonflement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire
après que les coussins d'air se soient gonflés. Immédiatement après le gonflage, ils
sont très chauds. On risque de se brûler.
Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être affecté. Ceci
peut déclencher les coussins d'air accidentellement, ou cela peut empêcher les
coussins d'air de se déployer lors d'un accident. Les passagers avant risqueraient de
subir de graves blessures.
Ne pas modifier la suspension:
Le fait de modifier la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou l'amortissement de la suspension est modifié, le véhicule ne pourra pas détecter
une collision correctement, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-53
Mazda6_8X48-EC-07G_Edition1 Page67
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 68 of 408

Black plate (68,1)
Ne pas modifier le système de retenue supplémentaire:
La modification de composantes ou du câblage du système de retenue
supplémentaire est dangereuse. Il pourrait être actionné accidentellement ou rendu
inopérant. N'apporter aucune modification au système de retenue supplémentaire.
Cela comprend l'installation de moulures, décorations ou autres sur les modules de
coussins d'air. Et cela inclus aussi l'installation d'équipements électriques sur ou près
des composantes et du câblage du système. Un concessionnaire agréé Mazda peut
fournir l'entretien adéquat requis lors du retrait et de l'installation des sièges avant.
Il est important de protéger le câblage et les connexions des coussins d'air de sorte
que les coussins d'air ne se déploient pas accidentellement, le capteur de position du
siège conducteur et les capteurs de poids du siège passager avant ne sont pas
endommagés et que la connexion des coussins d'air des sièges ne soit pas
endommagée.
REMARQUE
lLorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée sera
émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des coussins d'air
peut causer une légère abrasion de la peau sur les endroits du corps non couverts par des
vêtements.
lEn cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau propriétaire
que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou elle doit se
familiariser avec toutes les instructions, concernant les systèmes, fournies dans ce manuel
Conduite et Entretien.
2-54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page68
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 69 of 408

Black plate (69,1)
Composants du système de retenue supplémentaire
Le système de retenue supplémentaire se compose de deux sous-systèmes principaux:lLe système de coussin d'air avec dispositifs de gonflage et coussins d'air.lLe système électrique avec détecteurs de choc et module de diagnostic.
Les coussins d'air sont montés:
lLe moyeu du volant de directionlLe tableau de bord côté passager avantlLes côtés extérieurs des dossiers des sièges avantlLes montants de pare-brise et de lunette arrière, et le bord du pavillon le long des deux
côtés
Les coussins d'air ne sont pas visibles tant qu'ils ne sont pas activés.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-55
Mazda6_8X48-EC-07G_Edition1 Page69
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
Page 70 of 408

Black plate (70,1)
qComposants du système de coussin d'air avant
(1)
(6)
(10)
(7)(6) (9)(5) (4) (3) (2)
(8) (11)
(1) Capteur de position du siège du conducteur (page 2-58)
(2) Sièges avant
(3) Voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité avant
(page 2-68)
(4) Dispositifs de gonflage à deux étapes et coussins d'air avant
(5) Détecteur de choc de coussin d'air avant
(6) Témoin de désactivation du coussin d'air du passager avant (page 2-58)
(7) Systèmes de dispositif de prétension de ceinture de sécurité avant et de limite de charge
(page 2-22)
(8) Capteurs de poids du siège du passager avant (page 2-58)
(9) Module de contrôle du capteur de poids du siège passager avant
(10) Détecteur de choc et module de diagnostic (Unité SAS)
(11) Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
(page 2-58)
2-56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page70
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
