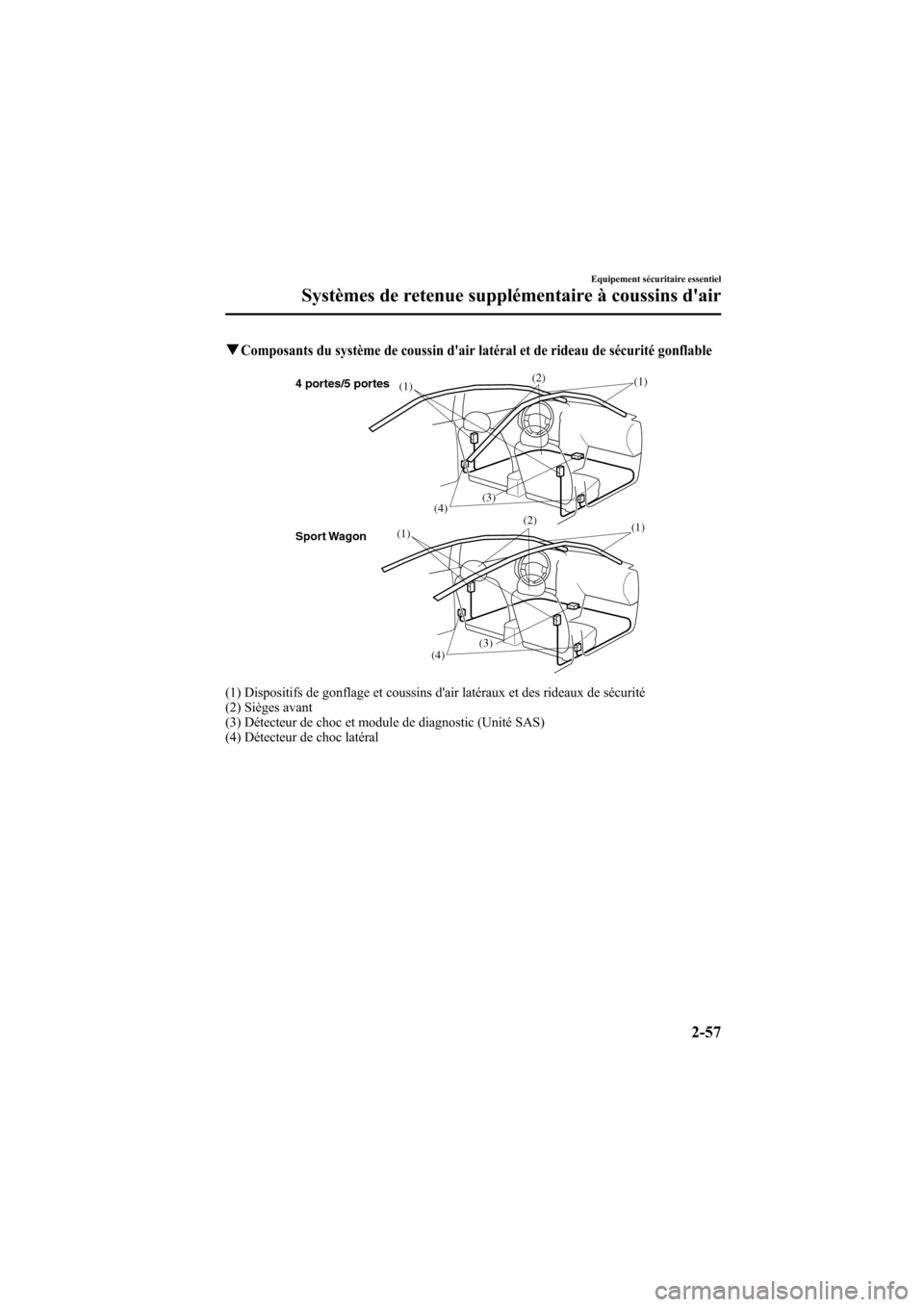

qComposants du système de coussin d'air latéral et de rideau de sécurité gonflable
4 portes/5 portes
Sport Wagon
(3) (1)(1)
(4)(2)
(4)(3) (1)(1) (2)
(1) Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
(2) Sièges avant
(3) Détecteur de choc et module de diagnostic (Unité SAS)
(4) Détecteur de choc latéral
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-57
Mazda6_8X48-EC-07G_Edition1 Page71
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (72,1)
Explication du fonctionnement des coussins d'air
qFonctionnement des coussins d'air avant
Lorsque les détecteurs de choc des coussins d'air détectent une collision frontale d'une
force supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs
de gonflage.
Des gaz sont produits pour gonfler les coussins d'air avant, puis après leur déploiement, les
coussins d'air avant se dégonflent rapidement.
Les coussins d'air avant ne fonctionnent qu'une seule fois. Après cela,les coussins d'air
avant ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les composants du systèmes.
Les dispositifs de gonflage à deux étapes des coussins d'air avant commandent le
déploiement des coussins d'air selon deux niveaux de puissance. Lors d'une collision d'une
sévérité modérée, les coussins d'air avant se déploient avec une puissance moindre, alors
que lors d'une collision plus grave, ils se déploient avec de plus de puissance. Le
déploiement des coussins d'air avant peut être différent entre celui du conducteur et celui
du passager avant selon la position du siège du conducteur, le poids du passager avant et
l'utilisation des ceintures de sécurité avant, chacun de ces facteurs fournissant des données
au système de coussins d'air par l'intermédiaire de leur capteur.
Les coussins d'air avant
ne se déploient qu'en cas
de collision frontale ou
quasi frontale.
Capteur de position du siège du conducteur
Ce véhicule est équipé d'un capteur de position de glissière du siège du conducteur comme
composant du système de retenue supplémentaire. Le capteur est situé sous le siège du
conducteur. Le capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une
position de référence et transmet la position du siège au module de diagnostic (unité SAS).
L'unité SAS a été aussi conçue pour contrôler le déploiement du coussin d'air du
conducteur en fonction de l'écart entre le siège du conducteur et le volant de direction.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote si
une anomalie possible est détectée dans le capteur (page 2-68).
2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page72
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (73,1)

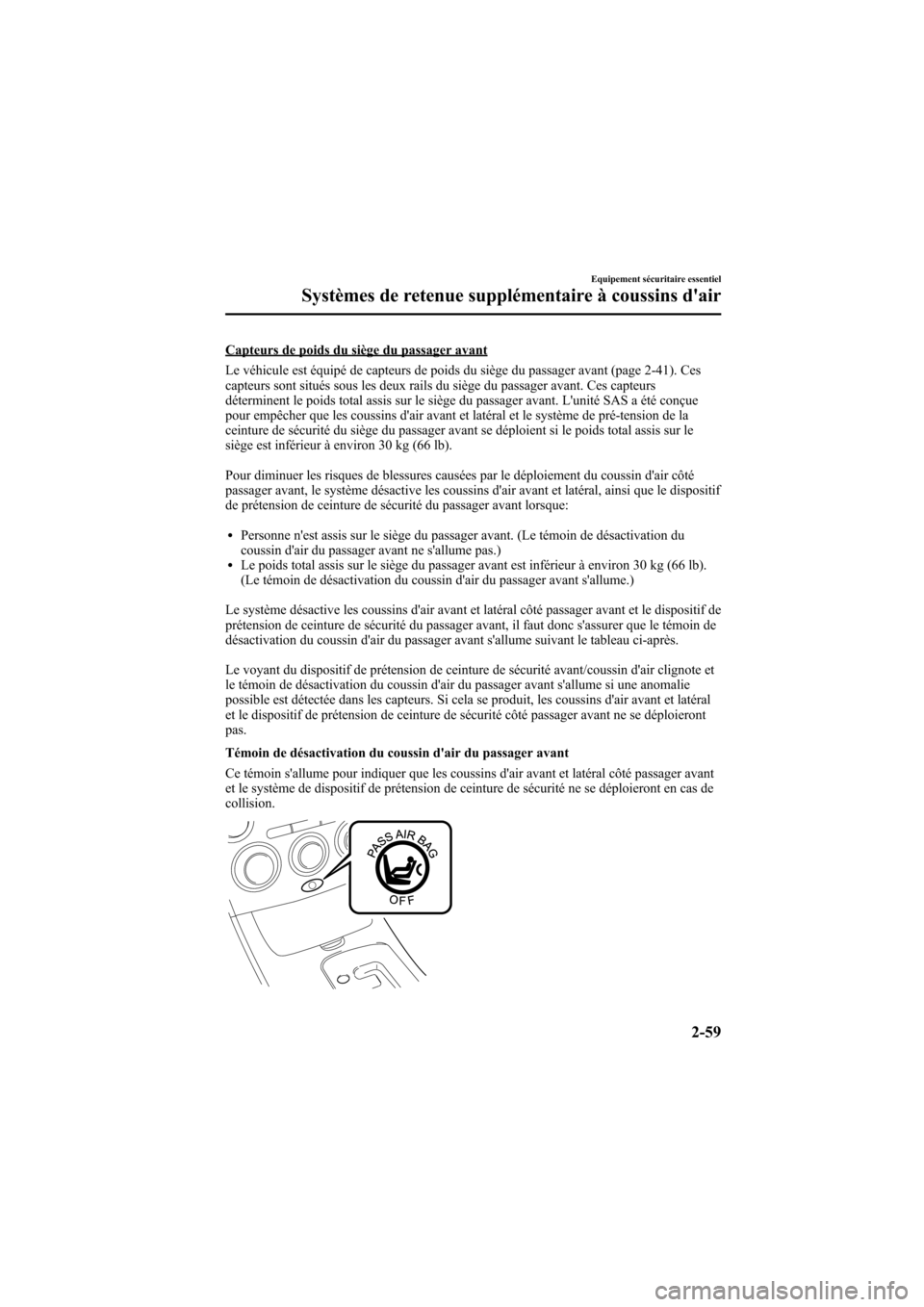

Capteurs de poids du siège du passager avant
Le véhicule est équipé de capteurs de poids du siège du passager avant (page 2-41). Ces
capteurs sont situés sous les deux rails du siège du passager avant. Ces capteurs
déterminent le poids total assis sur le siège du passager avant. L'unité SAS a été conçue
pour empêcher que les coussins d'air avant et latéral et le système de pré-tension de la
ceinture de sécurité du siège du passager avant se déploient si le poids total assis sur le
siège est inférieur à environ 30 kg (66 lb).
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral, ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque:
lPersonne n'est assis sur le siège du passager avant. (Le témoin de désactivation du
coussin d'air du passager avant ne s'allume pas.)
lLe poids total assis sur le siège du passager avant est inférieur à environ 30 kg (66 lb).
(Le témoin de désactivation du coussin d'air du passager avant s'allume.)
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.
Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-59
Mazda6_8X48-EC-07G_Edition1 Page73
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (74,1)
Si les capteurs de poids du siège du passager avant sont normaux, le témoin s'allume
lorsque le contacteur d'allumage est mis à la position ON. Il s'éteint après un laps de temps
spécifié.

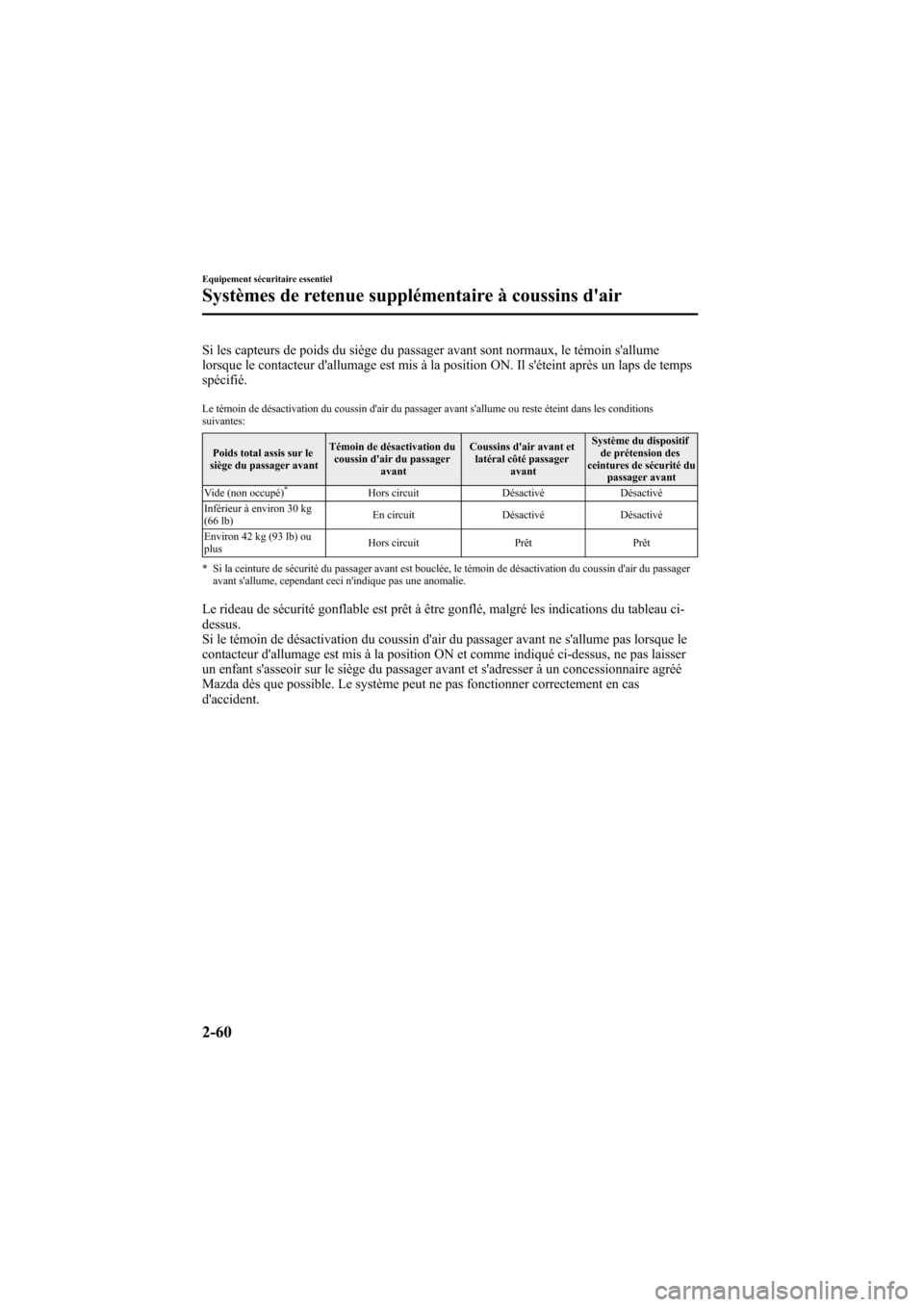

Le témoin de désactivation du coussin d'air du passager avant s'allume ou reste éteint dans les conditions
suivantes:
Poids total assis sur le
siège du passager avantTémoin de désactivation du
coussin d'air du passager
avantCoussins d'air avant et
latéral côté passager
avantSystème du dispositif
de prétension des
ceintures de sécurité du
passager avant
Vide (non occupé)
*Hors circuit Désactivé Désactivé
Inférieur à environ 30 kg
(66 lb)En circuit Désactivé Désactivé
Environ 42 kg (93 lb) ou
plusHors circuit Prêt Prêt
* Si la ceinture de sécurité du passager avant est bouclée, le témoin de désactivation du coussin d'air du passager
avant s'allume, cependant ceci n'indique pas une anomalie.
Le rideau de sécurité gonflable est prêt à être gonflé, malgré les indications du tableau ci-
dessus.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur d'allumage est mis à la position ON et comme indiqué ci-dessus, ne pas laisser
un enfant s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas
d'accident.
2-60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page74
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (75,1)

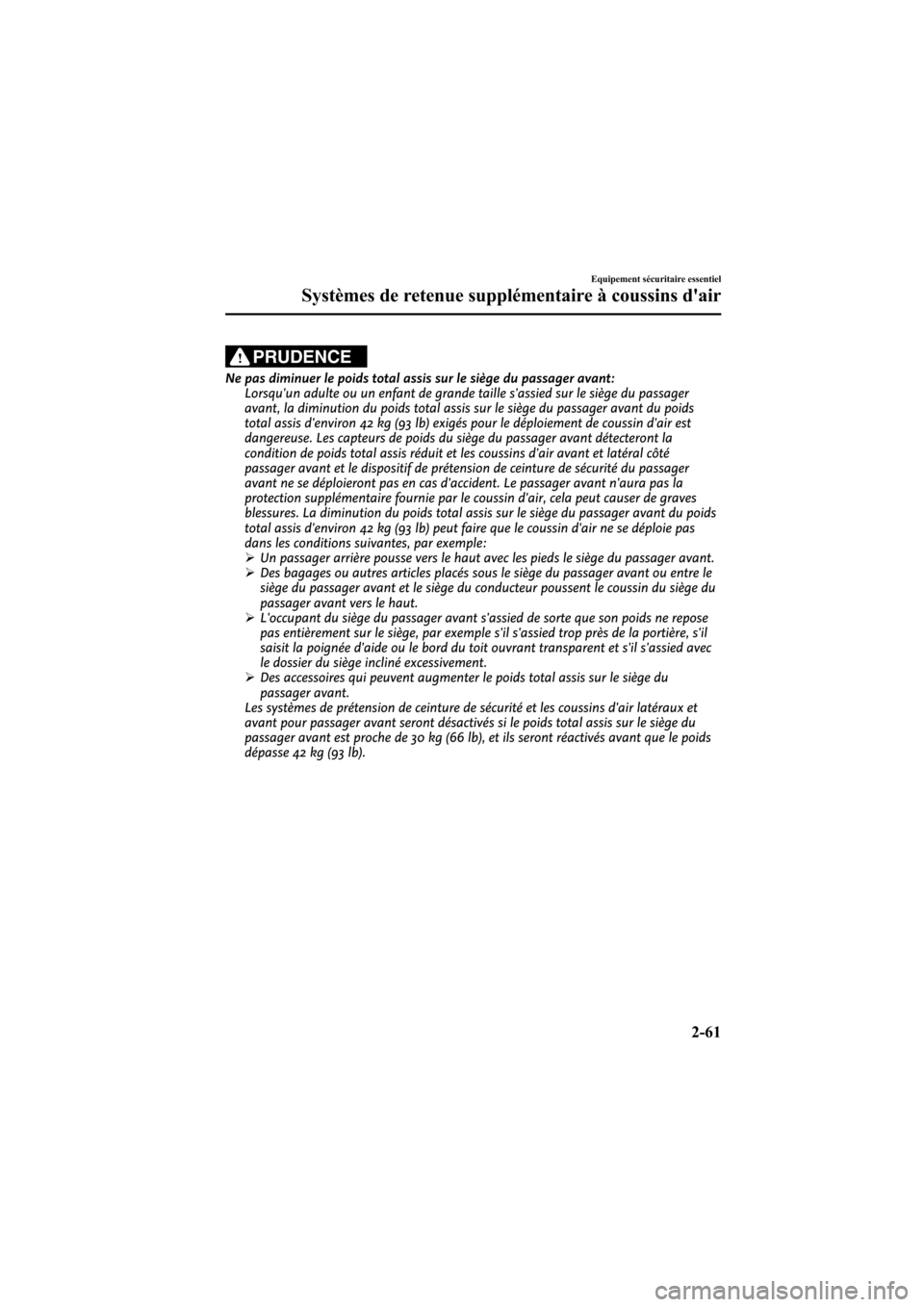

PRUDENCE
Ne pas diminuer le poids total assis sur le siège du passager avant:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager
avant, la diminution du poids total assis sur le siège du passager avant du poids
total assis d'environ 42 kg (93 lb) exigés pour le déploiement de coussin d'air est
dangereuse. Les capteurs de poids du siège du passager avant détecteront la
condition de poids total assis réduit et les coussins d'air avant et latéral côté
passager avant et le dispositif de prétension de ceinture de sécurité du passager
avant ne se déploieront pas en cas d'accident. Le passager avant n'aura pas la
protection supplémentaire fournie par le coussin d'air, cela peut causer de graves
blessures. La diminution du poids total assis sur le siège du passager avant du poids
total assis d'environ 42 kg (93 lb) peut faire que le coussin d'air ne se déploie pas
dans les conditions suivantes, par exemple:
ØUn passager arrière pousse vers le haut avec les pieds le siège du passager avant.
ØDes bagages ou autres articles placés sous le siège du passager avant ou entre le
siège du passager avant et le siège du conducteur poussent le coussin du siège du
passager avant vers le haut.
ØL'occupant du siège du passager avant s'assied de sorte que son poids ne repose
pas entièrement sur le siège, par exemple s'il s'assied trop près de la portière, s'il
saisit la poignée d'aide ou le bord du toit ouvrant transparent et s'il s'assied avec
le dossier du siège incliné excessivement.
ØDes accessoires qui peuvent augmenter le poids total assis sur le siège du
passager avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-61
Mazda6_8X48-EC-07G_Edition1 Page75
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (76,1)

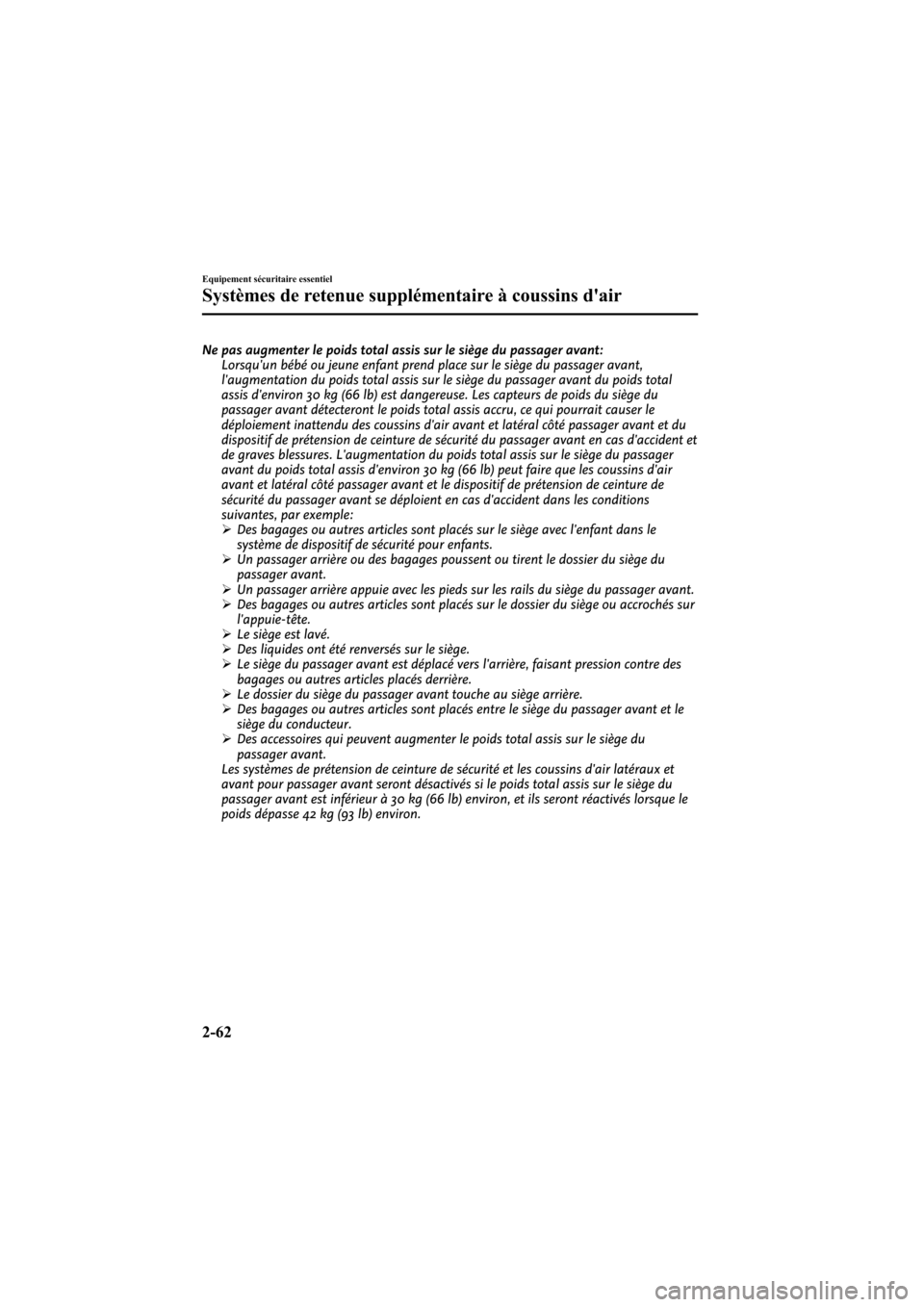

Ne pas augmenter le poids total assis sur le siège du passager avant:
Lorsqu'un bébé ou jeune enfant prend place sur le siège du passager avant,
l'augmentation du poids total assis sur le siège du passager avant du poids total
assis d'environ 30 kg (66 lb) est dangereuse. Les capteurs de poids du siège du
passager avant détecteront le poids total assis accru, ce qui pourrait causer le
déploiement inattendu des coussins d'air avant et latéral côté passager avant et du
dispositif de prétension de ceinture de sécurité du passager avant en cas d'accident et
de graves blessures. L'augmentation du poids total assis sur le siège du passager
avant du poids total assis d'environ 30 kg (66 lb) peut faire que les coussins d'air
avant et latéral côté passager avant et le dispositif de prétension de ceinture de
sécurité du passager avant se déploient en cas d'accident dans les conditions
suivantes, par exemple:
ØDes bagages ou autres articles sont placés sur le siège avec l'enfant dans le
système de dispositif de sécurité pour enfants.
ØUn passager arrière ou des bagages poussent ou tirent le dossier du siège du
passager avant.
ØUn passager arrière appuie avec les pieds sur les rails du siège du passager avant.
ØDes bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
l'appuie-tête.
ØLe siège est lavé.
ØDes liquides ont été renversés sur le siège.
ØLe siège du passager avant est déplacé vers l'arrière, faisant pression contre des
bagages ou autres articles placés derrière.
ØLe dossier du siège du passager avant touche au siège arrière.
ØDes bagages ou autres articles sont placés entre le siège du passager avant et le
siège du conducteur.
ØDes accessoires qui peuvent augmenter le poids total assis sur le siège du
passager avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est inférieur à 30 kg (66 lb) environ, et ils seront réactivés lorsque le
poids dépasse 42 kg (93 lb) environ.
2-62
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page76
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (77,1)

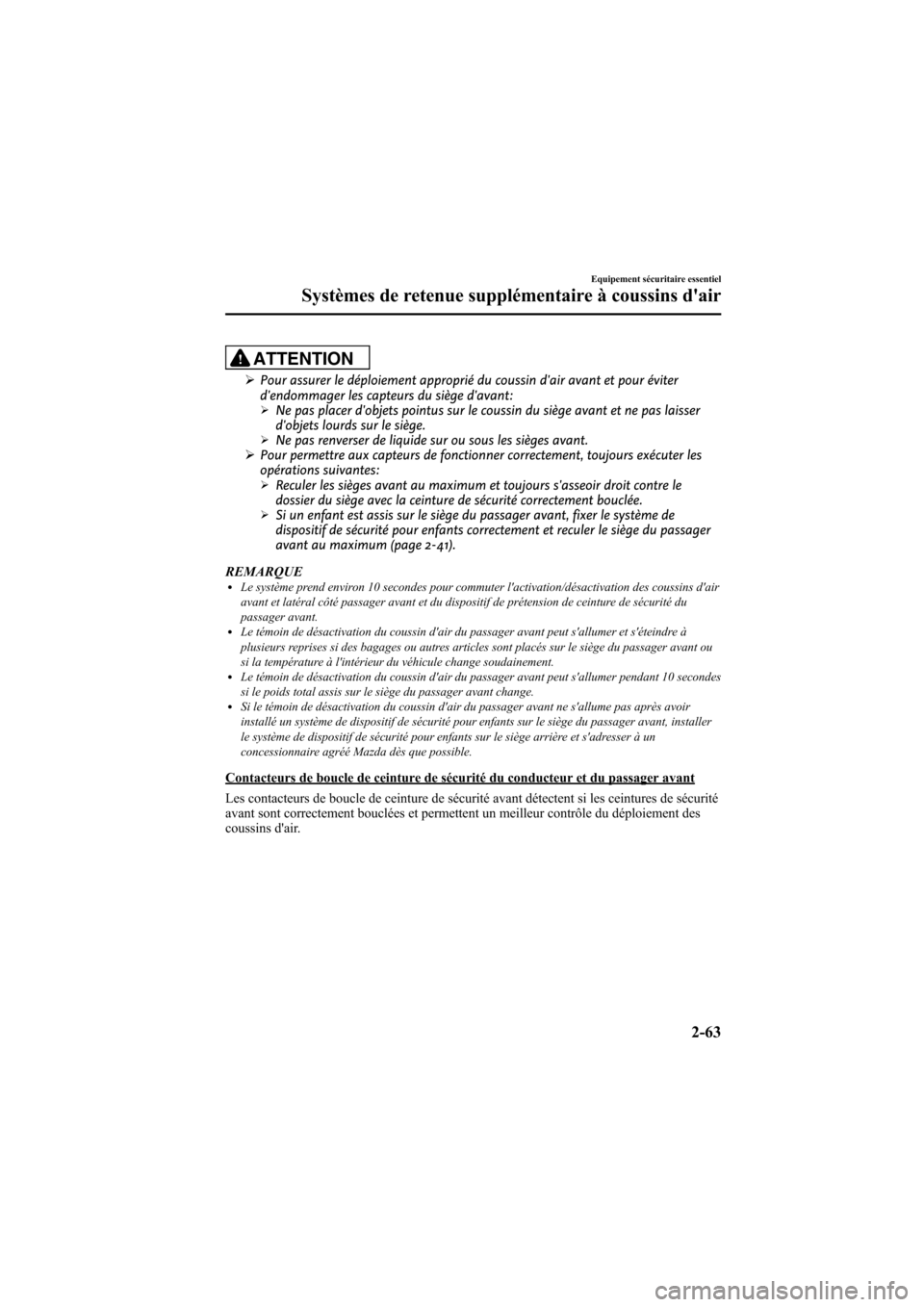

ATTENTION
ØPour assurer le déploiement approprié du coussin d'air avant et pour éviter
d'endommager les capteurs du siège d'avant:
ØNe pas placer d'objets pointus sur le coussin du siège avant et ne pas laisser
d'objets lourds sur le siège.
ØNe pas renverser de liquide sur ou sous les sièges avant.
ØPour permettre aux capteurs de fonctionner correctement, toujours exécuter les
opérations suivantes:
ØReculer les sièges avant au maximum et toujours s'asseoir droit contre le
dossier du siège avec la ceinture de sécurité correctement bouclée.
ØSi un enfant est assis sur le siège du passager avant, fixer le système de
dispositif de sécurité pour enfants correctement et reculer le siège du passager
avant au maximum (page 2-41).
REMARQUE
lLe système prend environ 10 secondes pour commuter l'activation/désactivation des coussins d'air
avant et latéral côté passager avant et du dispositif de prétension de ceinture de sécurité du
passager avant.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer et s'éteindre à
plusieurs reprises si des bagages ou autres articles sont placés sur le siège du passager avant ou
si la température à l'intérieur du véhicule change soudainement.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant 10 secondes
si le poids total assis sur le siège du passager avant change.
lSi le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après avoir
installé un système de dispositif de sécurité pour enfants sur le siège du passager avant, installer
le système de dispositif de sécurité pour enfants sur le siège arrière et s'adresser à un
concessionnaire agréé Mazda dès que possible.
Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
Les contacteurs de boucle de ceinture de sécurité avant détectent si les ceintures de sécurité
avant sont correctement bouclées et permettent un meilleur contrôle du déploiement des
coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-63
Mazda6_8X48-EC-07G_Edition1 Page77
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (78,1)
qFonctionnement des coussins d'air latéraux et des rideaux gonflables
Lorsque les détecteurs de choc des coussins d'air détectent une collision latérale d'une force
supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs de
gonflage.
Des gaz sont produits pour gonfler les coussins d'air latéraux et les rideaux gonflables, puis
après leur déploiement, les coussins d'air latéraux et les rideaux gonflables se dégonflent
rapidement. Toutefois, le système de coussin d'air latéral du passager avant a été conçu
pour se déployer seulement en fonction du poids total assis sur le siège du passager avant.
Les coussins d'air latéraux et les rideaux gonflables ne fonctionnent qu'une seule fois.
Après cela,les coussins d'air latéraux ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les systèmes.
Les coussins d'air latéraux et rideaux de
sécurité gonflables ne se déploie que du côté
du véhicule qui reçoit l'impact.
qActivation/non-activation des coussins d'air
REMARQUESi les capteurs de poids du siège du passager avant détectent un poids total assis sur le siège du
passager avant inférieur à environ 42 kg (93 lb), les coussins d'air avant et latéral et le dispositif de
prétension de ceinture de sécurité côté passager avant peuvent ne pas se déployer (page 2-58), mais
les rideaux de sécurité gonflables peuvent se déployer.
2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page78
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (79,1)

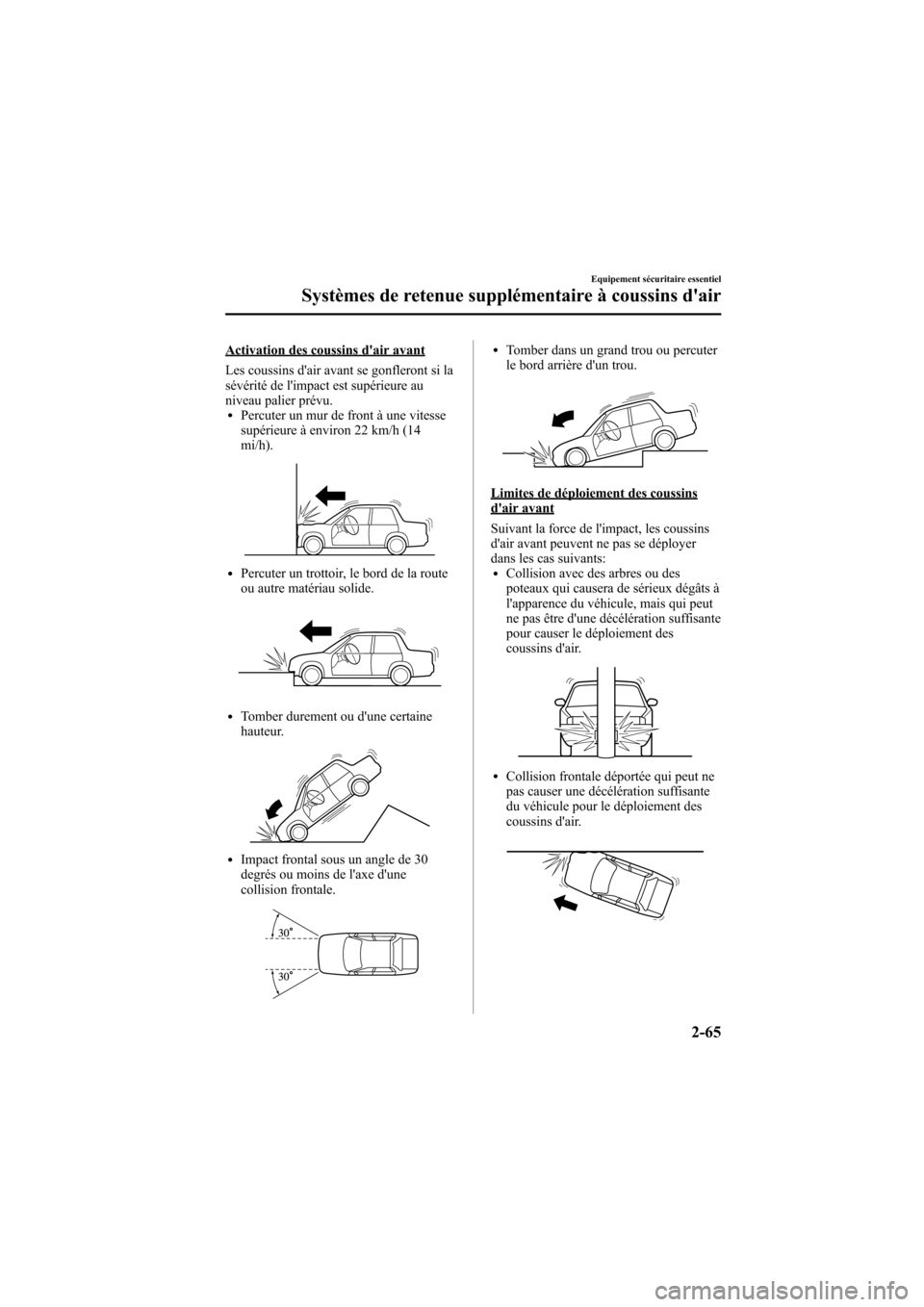

Activation des coussins d'air avant
Les coussins d'air avant se gonfleront si la
sévérité de l'impact est supérieure au
niveau palier prévu.
lPercuter un mur de front à une vitesse
supérieure à environ 22 km/h (14
mi/h).
lPercuter un trottoir, le bord de la route
ou autre matériau solide.
lTomber durement ou d'une certaine
hauteur.
lImpact frontal sous un angle de 30
degrés ou moins de l'axe d'une
collision frontale.
lTomber dans un grand trou ou percuter
le bord arrière d'un trou.
Limites de déploiement des coussinsd'air avant
Suivant la force de l'impact, les coussins
d'air avant peuvent ne pas se déployer
dans les cas suivants:
lCollision avec des arbres ou des
poteaux qui causera de sérieux dégâts à
l'apparence du véhicule, mais qui peut
ne pas être d'une décélération suffisante
pour causer le déploiement des
coussins d'air.
lCollision frontale déportée qui peut ne
pas causer une décélération suffisante
du véhicule pour le déploiement des
coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-65
Mazda6_8X48-EC-07G_Edition1 Page79
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (80,1)

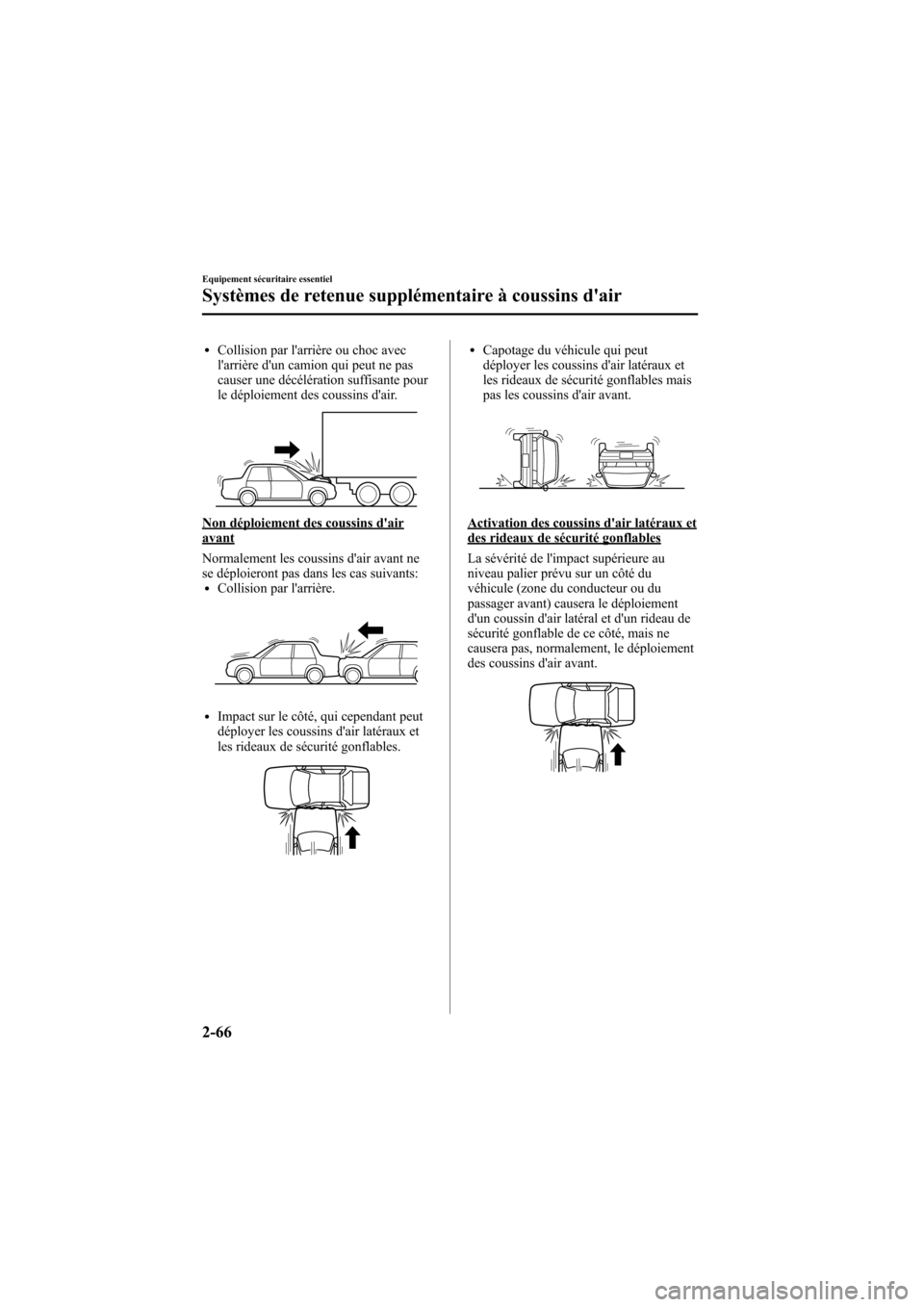

lCollision par l'arrière ou choc avec
l'arrière d'un camion qui peut ne pas
causer une décélération suffisante pour
le déploiement des coussins d'air.
Non déploiement des coussins d'airavant
Normalement les coussins d'air avant ne
se déploieront pas dans les cas suivants:
lCollision par l'arrière.
lImpact sur le côté, qui cependant peut
déployer les coussins d'air latéraux et
les rideaux de sécurité gonflables.
lCapotage du véhicule qui peut
déployer les coussins d'air latéraux et
les rideaux de sécurité gonflables mais
pas les coussins d'air avant.
Activation des coussins d'air latéraux etdes rideaux de sécurité gonflables
La sévérité de l'impact supérieure au
niveau palier prévu sur un côté du
véhicule (zone du conducteur ou du
passager avant) causera le déploiement
d'un coussin d'air latéral et d'un rideau de
sécurité gonflable de ce côté, mais ne
causera pas, normalement, le déploiement
des coussins d'air avant.
2-66
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page80
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
