MAZDA MODEL 6 2010 Manuel du propriétaire (in French)

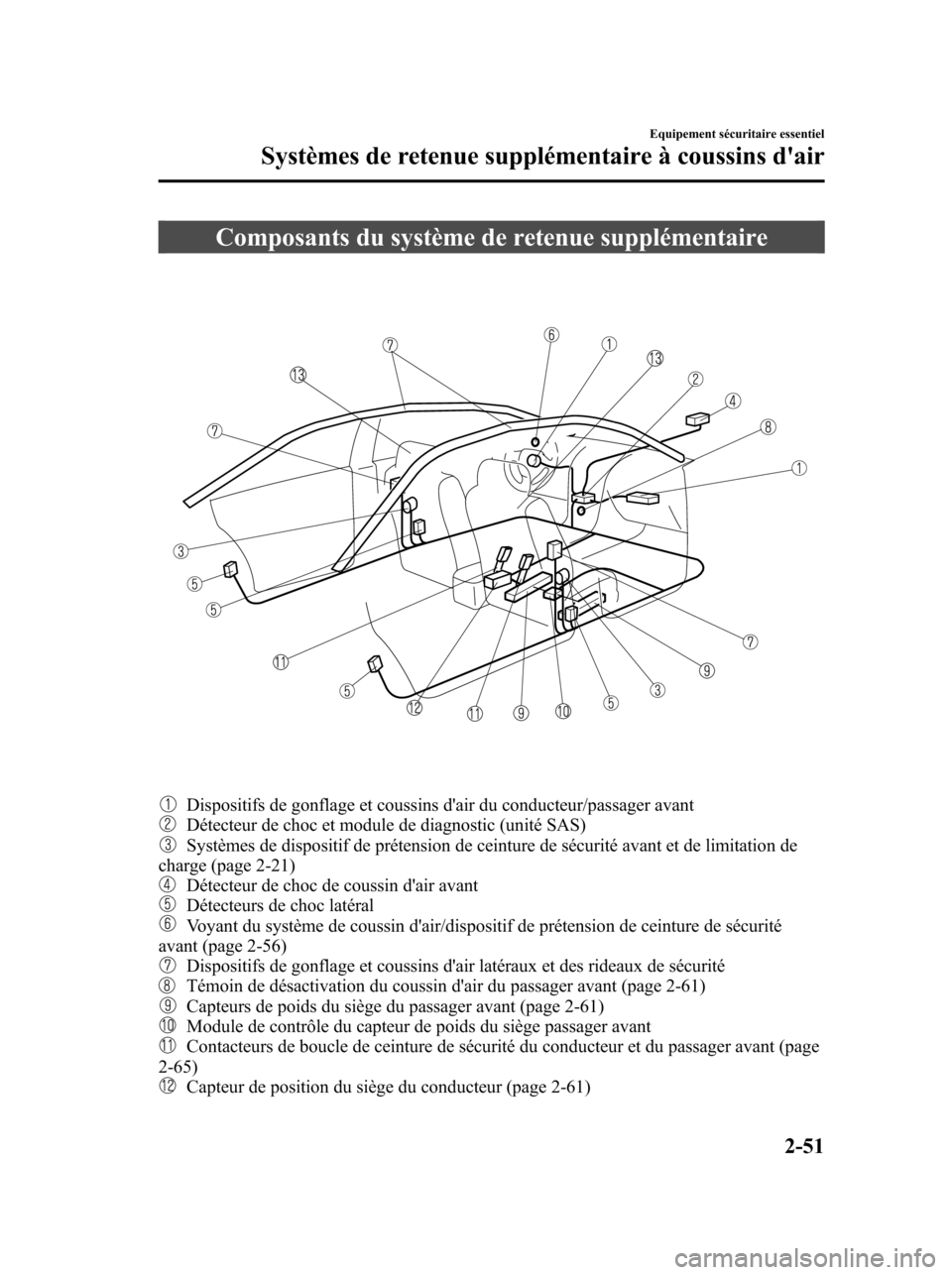

Composants du système de retenue supplémentaire
Dispositifs de gonflage et coussins d'air du conducteur/passager avantDétecteur de choc et module de diagnostic (unité SAS)Systèmes de dispositif de prétension de ceinture de sécurité avant et de limitation de
charge (page 2-21)
Détecteur de choc de coussin d'air avantDétecteurs de choc latéralVoyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité
avant (page 2-56)
Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécuritéTémoin de désactivation du coussin d'air du passager avant (page 2-61)Capteurs de poids du siège du passager avant (page 2-61)Module de contrôle du capteur de poids du siège passager avantContacteurs de boucle de ceinture de sécurité du conducteur et du passager avant (page
2-65)
Capteur de position du siège du conducteur (page 2-61)
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51
Mazda6_8AS2-EC-09E_Edition1 Page63
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

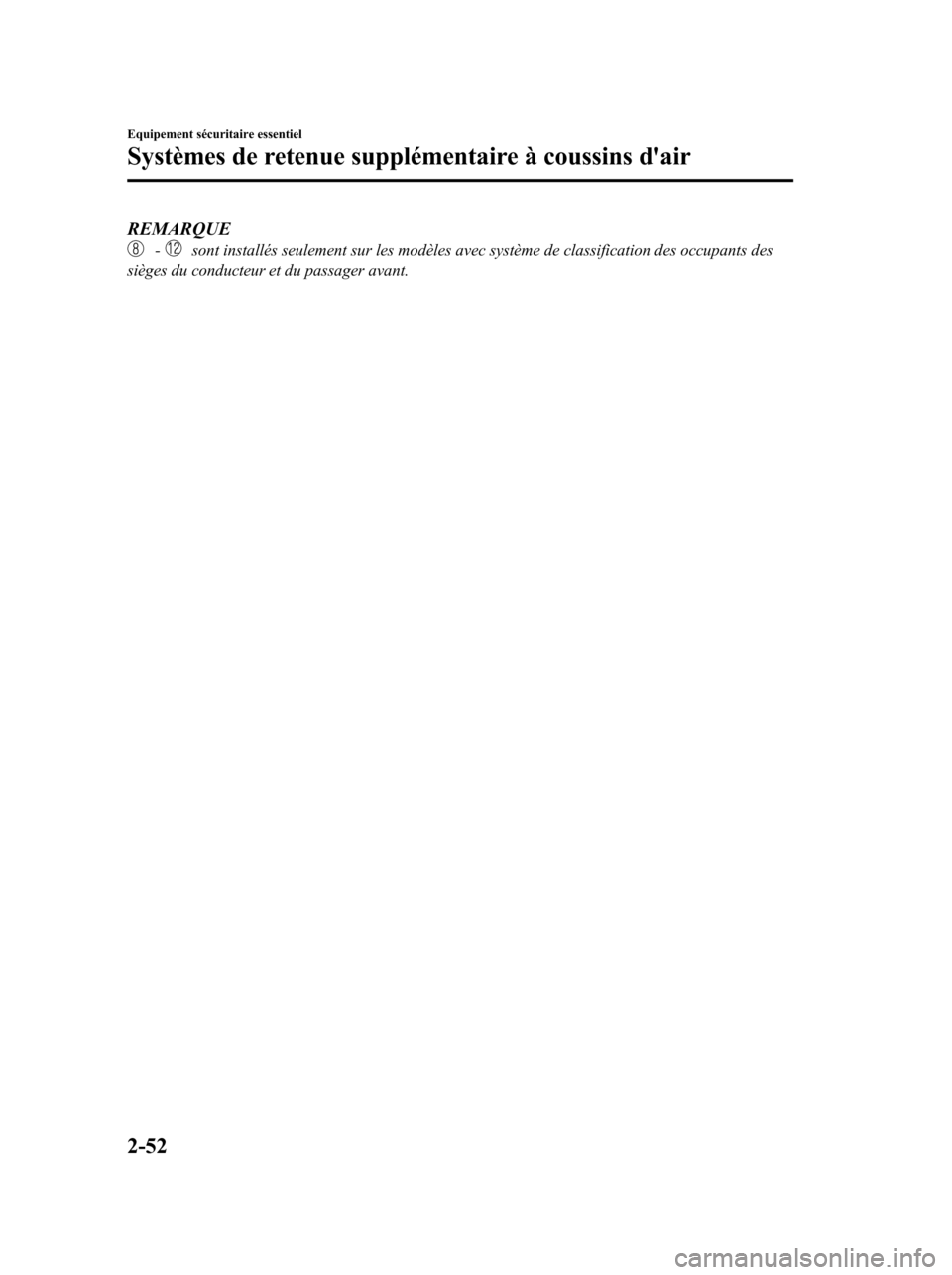

REMARQUE-sont installés seulement sur les modèles avec système de classification des occupants des
sièges du conducteur et du passager avant.
2-52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8AS2-EC-09E_Edition1 Page64
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

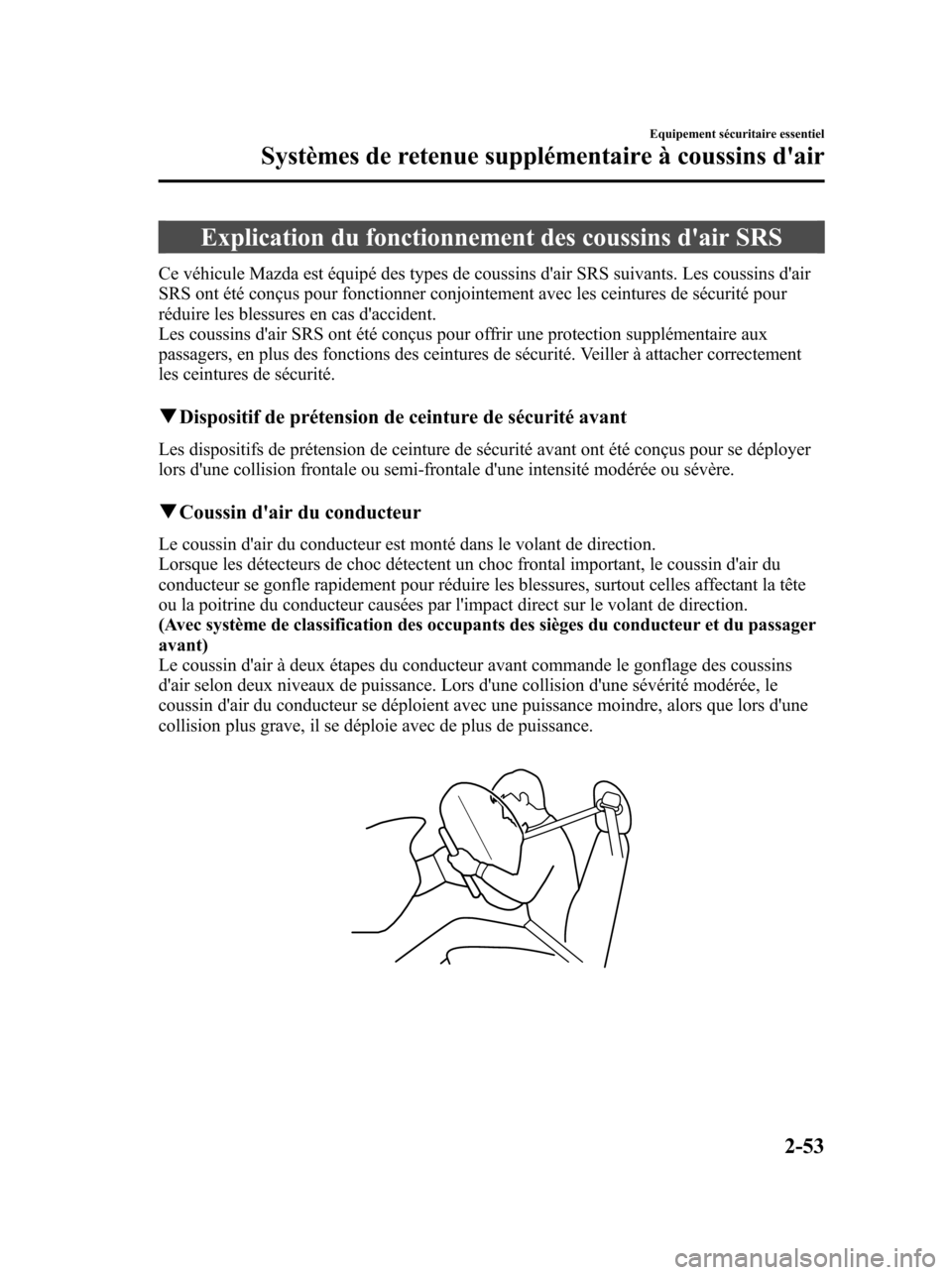

Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement
les ceintures de sécurité.
qDispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
qCoussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfle rapidement pour réduire les blessures, surtout celles affectant la tête
ou la poitrine du conducteur causées par l'impact direct sur le volant de direction.
(Avec système de classification des occupants des sièges du conducteur et du passager
avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonflage des coussins
d'air selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le
coussin d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une
collision plus grave, il se déploie avec de plus de puissance.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-53
Mazda6_8AS2-EC-09E_Edition1 Page65
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

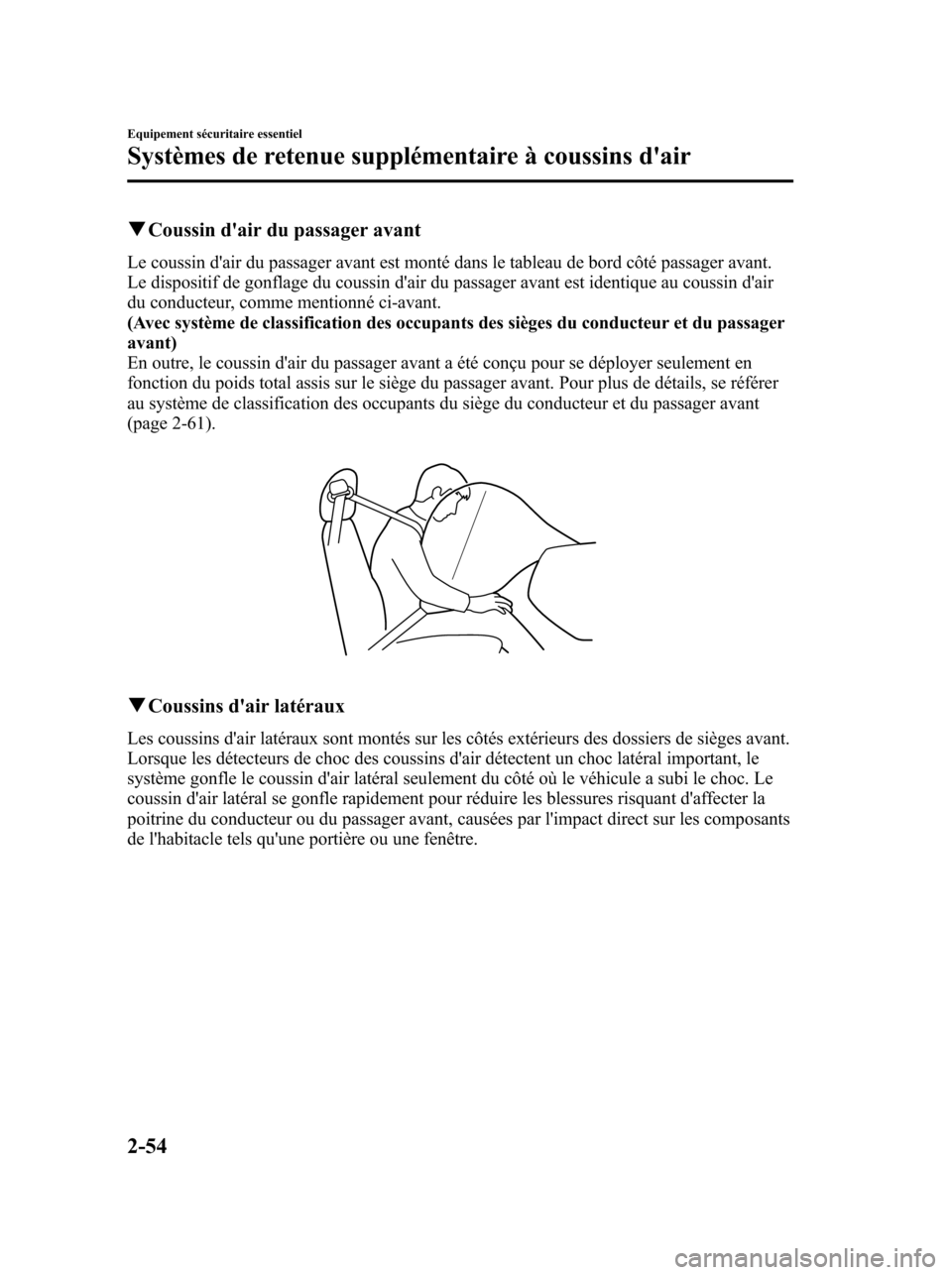

qCoussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonflage du coussin d'air du passager avant est identique au coussin d'air
du conducteur, comme mentionné ci-avant.
(Avec système de classification des occupants des sièges du conducteur et du passager
avant)
En outre, le coussin d'air du passager avant a été conçu pour se déployer seulement en
fonction du poids total assis sur le siège du passager avant. Pour plus de détails, se référer
au système de classification des occupants du siège du conducteur et du passager avant
(page 2-61).
qCoussins d'air latéraux
Les coussins d'air latéraux sont montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonfle le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonfle rapidement pour réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
2-54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8AS2-EC-09E_Edition1 Page66
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

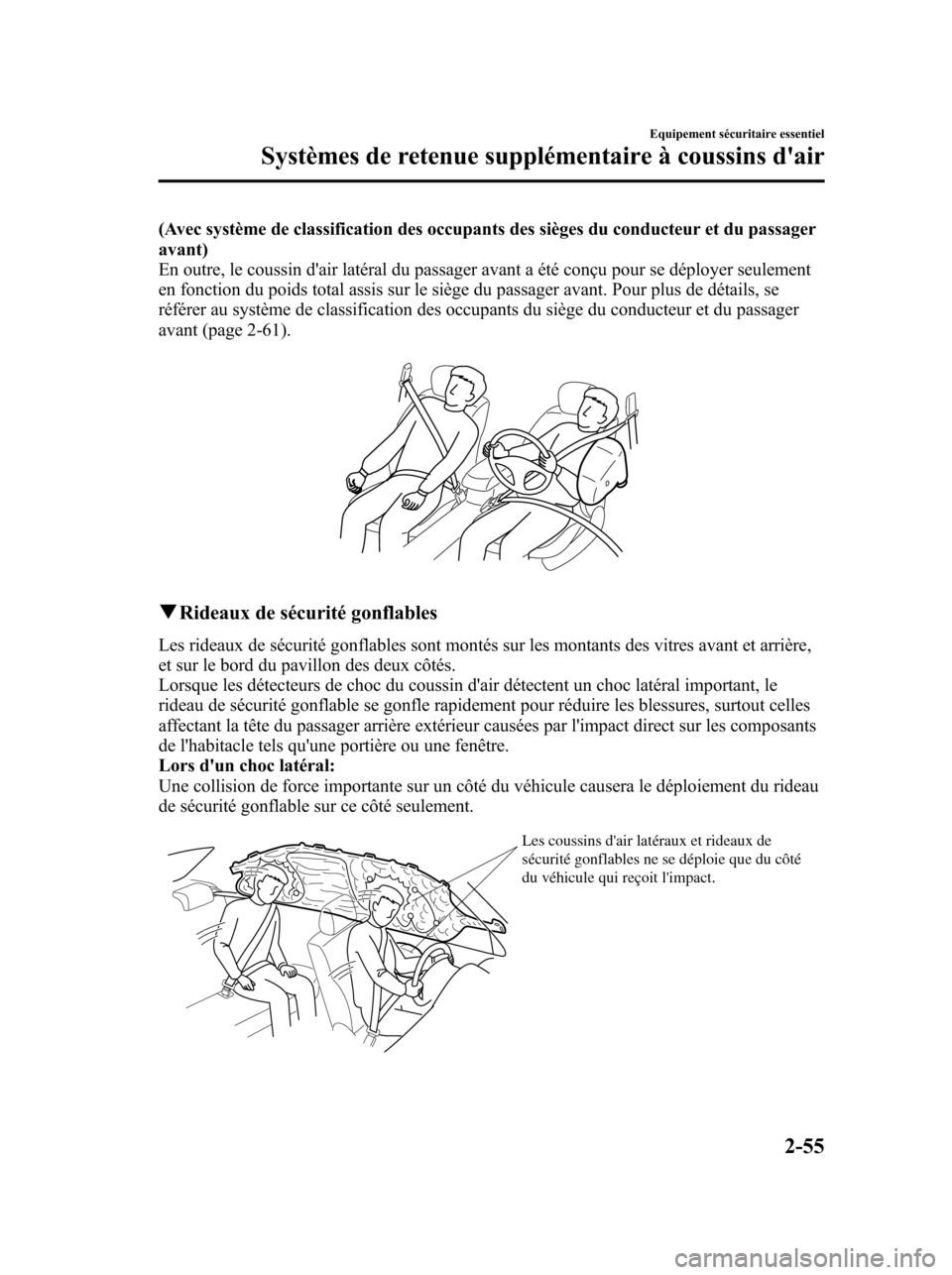

(Avec système de classification des occupants des sièges du conducteur et du passager
avant)
En outre, le coussin d'air latéral du passager avant a été conçu pour se déployer seulement
en fonction du poids total assis sur le siège du passager avant. Pour plus de détails, se
référer au système de classification des occupants du siège du conducteur et du passager
avant (page 2-61).
qRideaux de sécurité gonflables
Les rideaux de sécurité gonflables sont montés sur les montants des vitres avant et arrière,
et sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air détectent un choc latéral important, le
rideau de sécurité gonflable se gonfle rapidement pour réduire les blessures, surtout celles
affectant la tête du passager arrière extérieur causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Lors d'un choc latéral:
Une collision de force importante sur un côté du véhicule causera le déploiement du rideau
de sécurité gonflable sur ce côté seulement.
Les coussins d'air latéraux et rideaux de
sécurité gonflables ne se déploie que du côté
du véhicule qui reçoit l'impact.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-55
Mazda6_8AS2-EC-09E_Edition1 Page67
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

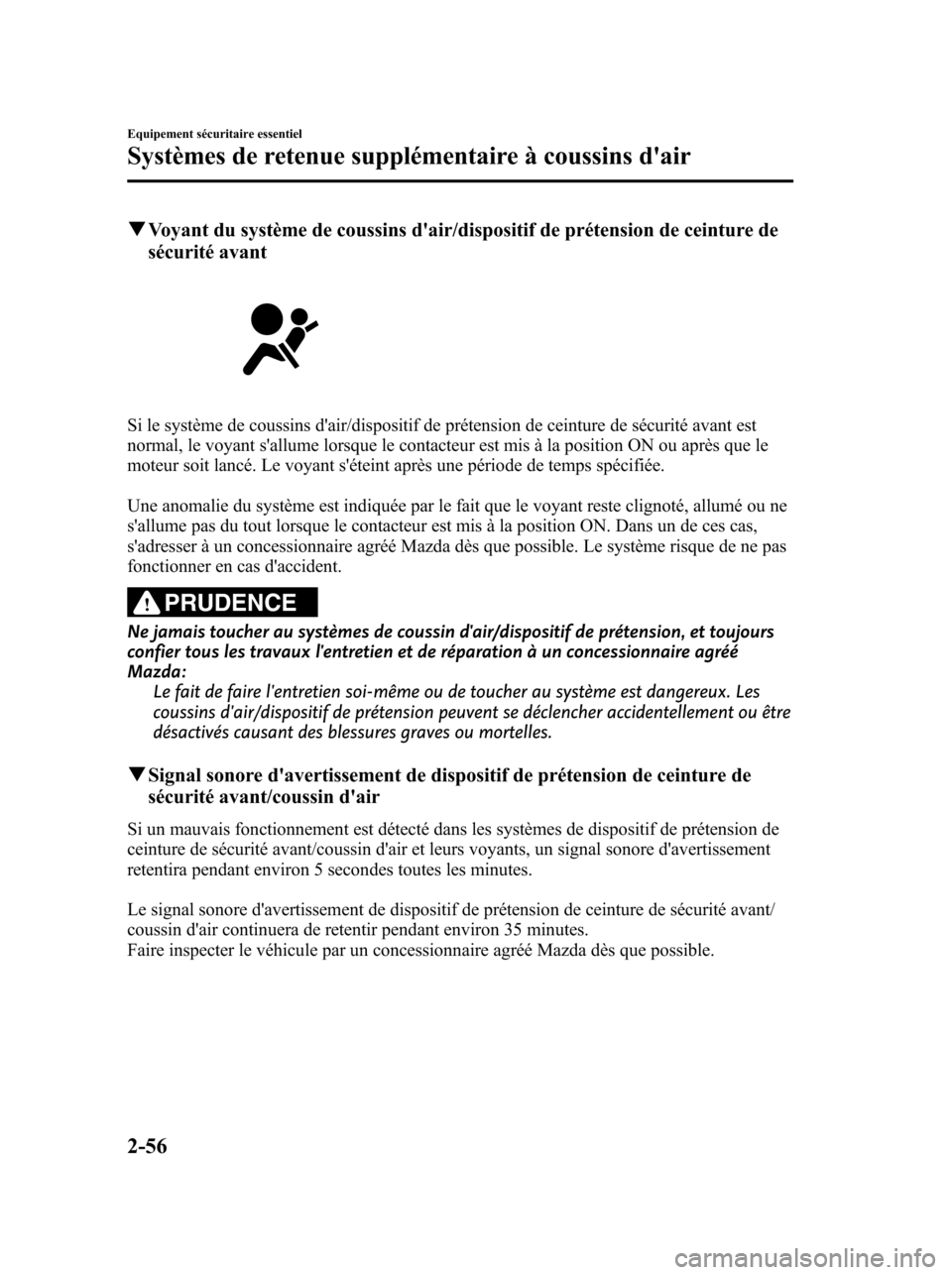

qVoyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant
Si le système de coussins d'air/dispositif de prétension de ceinture de sécurité avant est
normal, le voyant s'allume lorsque le contacteur est mis à la position ON ou après que le
moteur soit lancé. Le voyant s'éteint après une période de temps spécifiée.
Une anomalie du système est indiquée par le fait que le voyant reste clignoté, allumé ou ne
s'allume pas du tout lorsque le contacteur est mis à la position ON. Dans un de ces cas,
s'adresser à un concessionnaire agréé Mazda dès que possible. Le système risque de ne pas
fonctionner en cas d'accident.
PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours
confier tous les travaux l'entretien et de réparation à un concessionnaire agréé
Mazda:
Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les
coussins d'air/dispositif de prétension peuvent se déclencher accidentellement ou être
désactivés causant des blessures graves ou mortelles.
qSignal sonore d'avertissement de dispositif de prétension de ceinture de
sécurité avant/coussin d'air
Si un mauvais fonctionnement est détecté dans les systèmes de dispositif de prétension de
ceinture de sécurité avant/coussin d'air et leurs voyants, un signal sonore d'avertissement
retentira pendant environ 5 secondes toutes les minutes.
Le signal sonore d'avertissement de dispositif de prétension de ceinture de sécurité avant/
coussin d'air continuera de retentir pendant environ 35 minutes.
Faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.
2-56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8AS2-EC-09E_Edition1 Page68
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

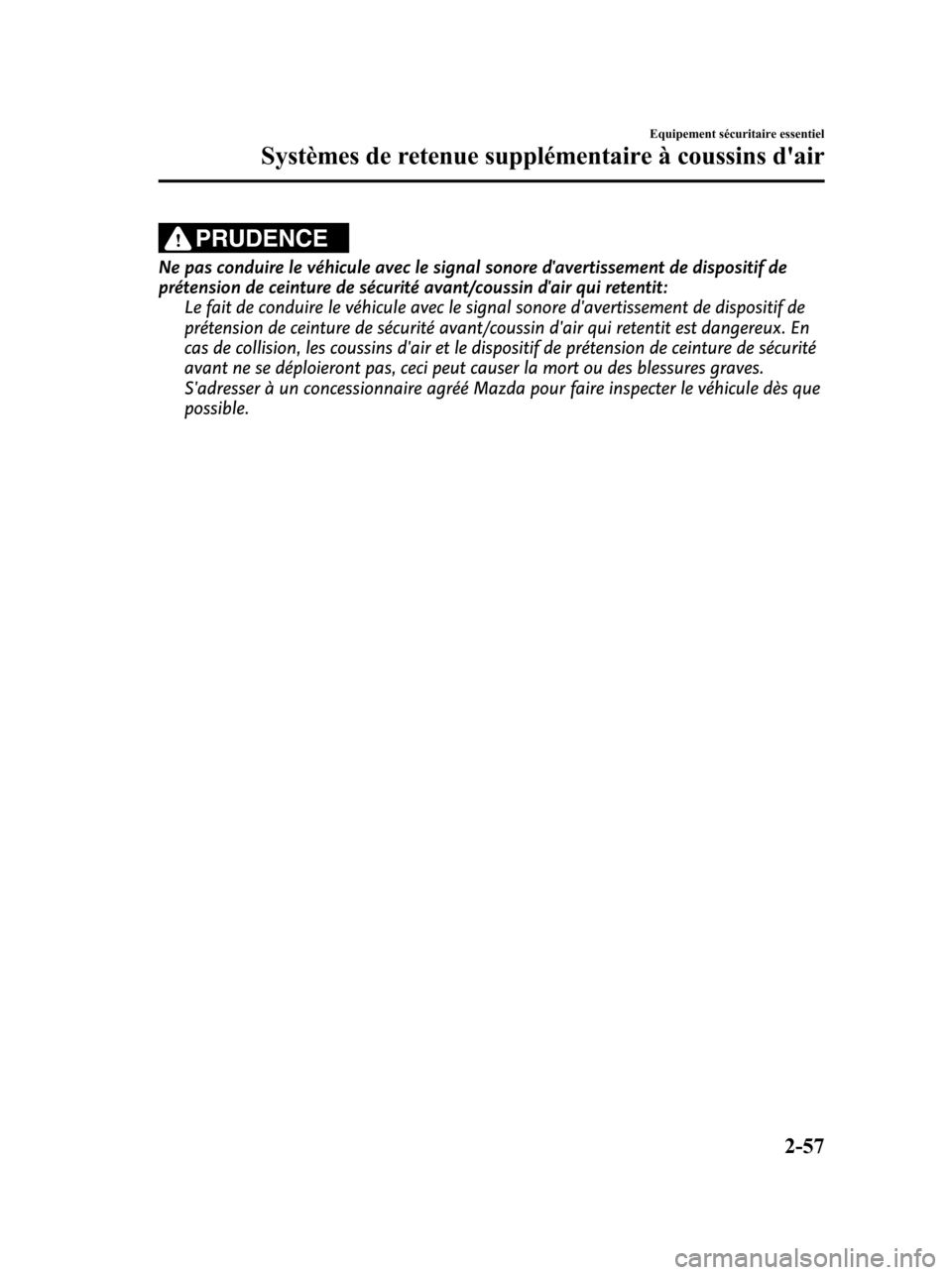

PRUDENCE
Ne pas conduire le véhicule avec le signal sonore d'avertissement de dispositif de
prétension de ceinture de sécurité avant/coussin d'air qui retentit:
Le fait de conduire le véhicule avec le signal sonore d'avertissement de dispositif de
prétension de ceinture de sécurité avant/coussin d'air qui retentit est dangereux. En
cas de collision, les coussins d'air et le dispositif de prétension de ceinture de sécurité
avant ne se déploieront pas, ceci peut causer la mort ou des blessures graves.
S'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule dès que
possible.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-57
Mazda6_8AS2-EC-09E_Edition1 Page69
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
Equipement
SRSTypes de collision
Collision frontale/semi-frontale sévère Collision latérale sévère Collision arrière
Dispositif de
prétension de
ceinture de
sécurité
avantX
*1(des deux côtés)
Aucun coussin d'air ni
dispositif de prétension de
ceinture de sécurité avant ne
sera activé lors d'une
collision arrière. Coussin d'air
du
conducteurX
Coussin d'air
du passager
avantX
*1
Coussin d'air
latéralX*1(côté du choc seulement)
Rideau de
sécurité
gonflableX (côté du choc seulement)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1:(Avec système de classification des occupants des sièges du conducteur et du
passager avant)
Les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité
du passager avant ont été conçus pour se déployer en fonction de l'état du poids total
assis sur le siège du passager avant.
2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8AS2-EC-09E_Edition1 Page70
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

Limites du coussin d'air SRS
Lors de collisions sévères tels que celles décrites précédemment dans la section“Critères
de déploiement des coussins d'air SRS”, l'équipement de coussin d'air SRS correspondant
se déploiera. Toutefois, lors de certains accidents, il est possible que l'équipement ne se
déploie pas selon le type et la sévérité de la collision.
Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de
l'équipement de coussin d'air SRS.
Collisions avec des arbres ou des pylônesCollision frontale déportée sur le véhicule
Collision par l'arrière ou choc avec l'arrière d'un
camion
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-59
Mazda6_8AS2-EC-09E_Edition1 Page71
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E

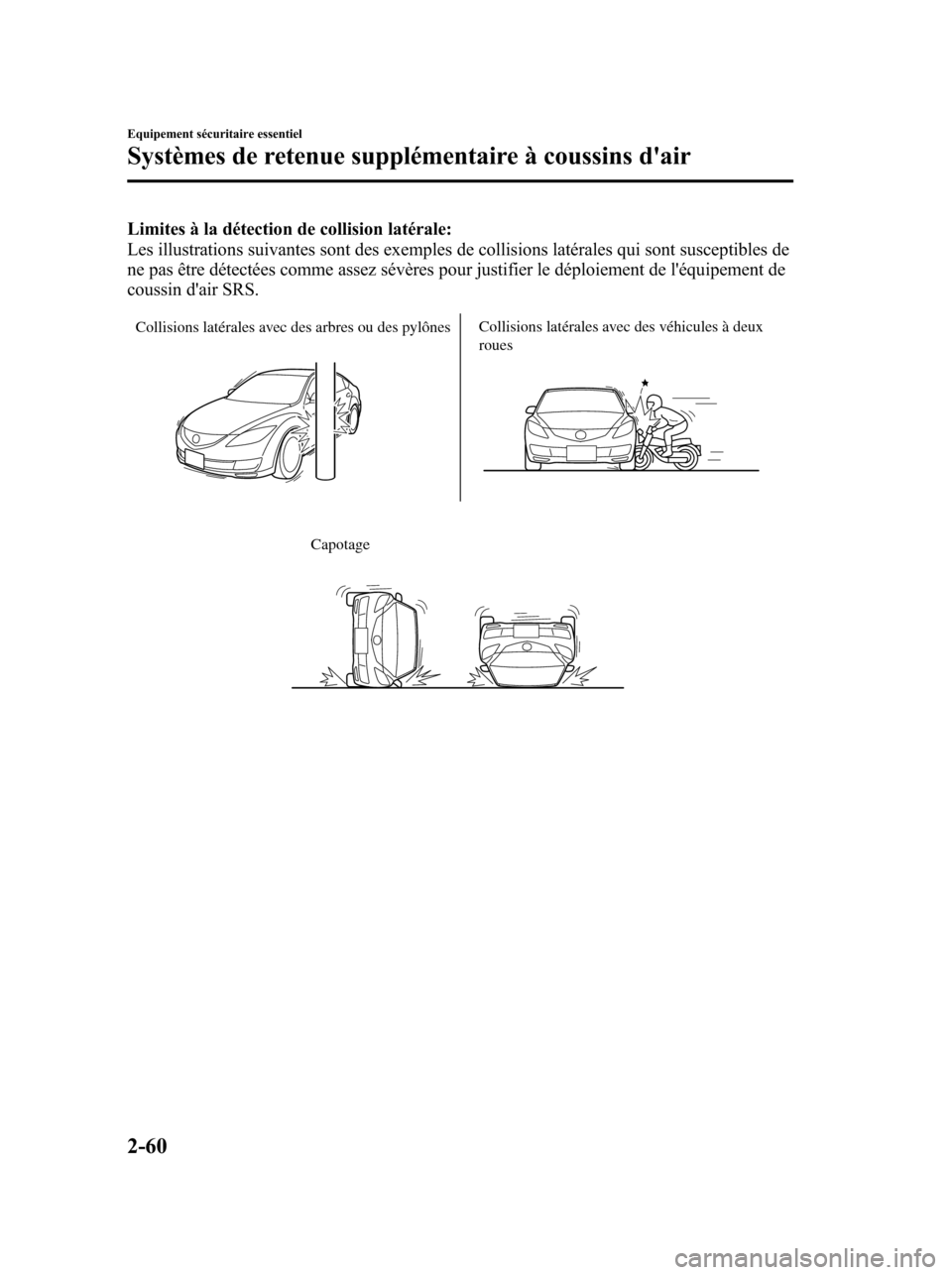

Limites à la détection de collision latérale:
Les illustrations suivantes sont des exemples de collisions latérales qui sont susceptibles de
ne pas être détectées comme assez sévères pour justifier le déploiement de l'équipement de
coussin d'air SRS.
Collisions latérales avec des arbres ou des pylônesCollisions latérales avec des véhicules à deux
roues
Capotage
2-60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8AS2-EC-09E_Edition1 Page72
Wednesday, May 27 2009 2:13 PM
Form No.8AS2-EC-09E
