MAZDA MODEL 6 2015 Betriebsanleitung (in German)

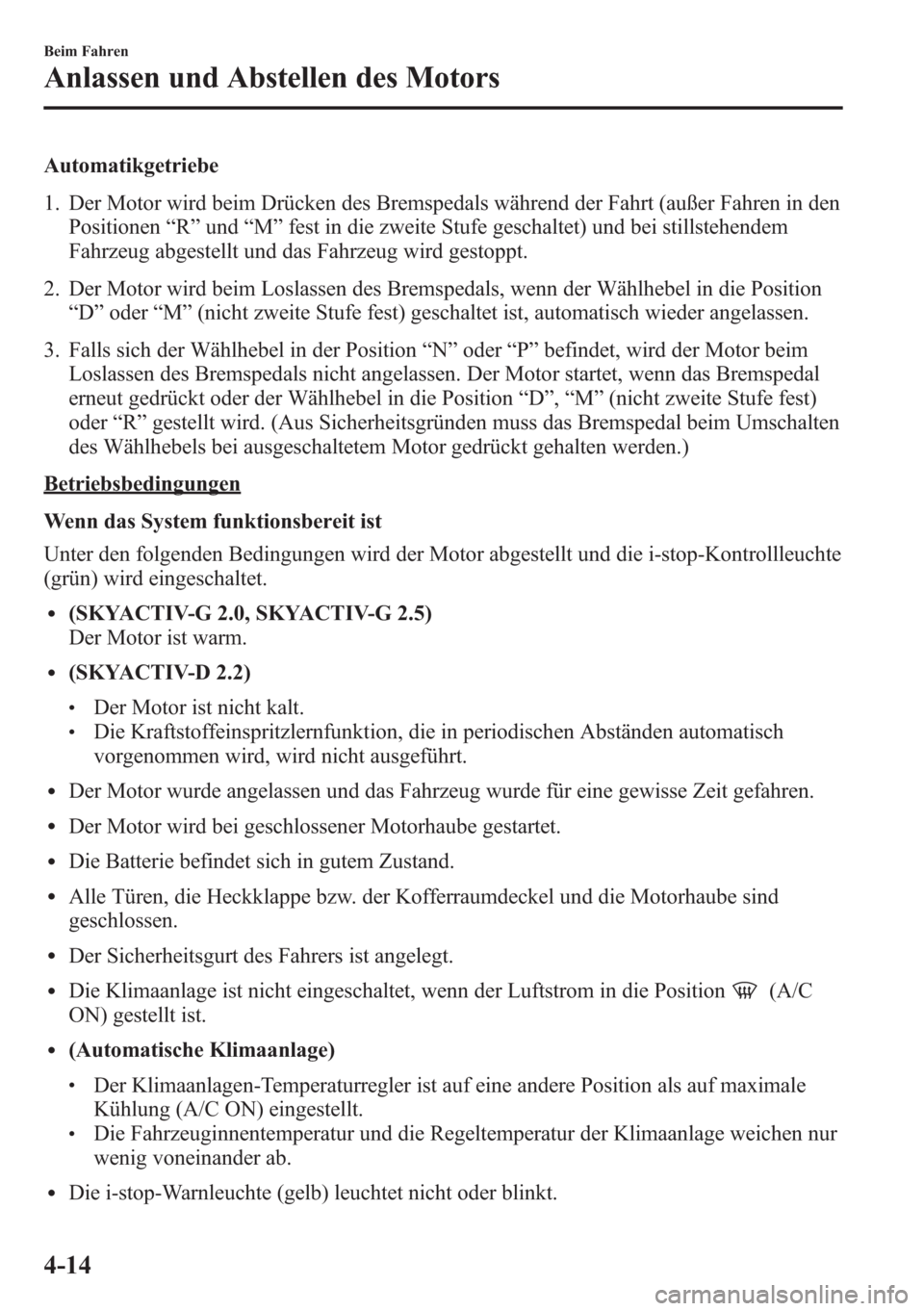

Automatikgetriebe
1. Der Motor wird beim Drücken des Bremspedals während der Fahrt (außer Fahren in den
Positionen“R”und“M”fest in die zweite Stufe geschaltet) und bei stillstehendem
Fahrzeug abgestellt und das Fahrzeug wird gestoppt.
2. Der Motor wird beim Loslassen des Bremspedals, wenn der Wählhebel in die Position
“D”oder“M”(nicht zweite Stufe fest) geschaltet ist, automatisch wieder angelassen.
3. Falls sich der Wählhebel in der Position“N”oder“P”befindet, wird der Motor beim
Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das Bremspedal
erneut gedrückt oder der Wählhebel in die Position“D”,“M”(nicht zweite Stufe fest)
oder“R”gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal beim Umschalten
des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)
Betriebsbedingungen
Wenn das System funktionsbereit ist
Unter den folgenden Bedingungen wird der Motor abgestellt und die i-stop-Kontrollleuchte
(grün) wird eingeschaltet.
l(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Der Motor ist warm.
l(SKYACTIV-D 2.2)
lDer Motor ist nicht kalt.lDie Kraftstoffeinspritzlernfunktion, die in periodischen Abständen automatisch
vorgenommen wird, wird nicht ausgeführt.
lDer Motor wurde angelassen und das Fahrzeug wurde für eine gewisse Zeit gefahren.
lDer Motor wird bei geschlossener Motorhaube gestartet.
lDie Batterie befindet sich in gutem Zustand.
lAlle Türen, die Heckklappe bzw. der Kofferraumdeckel und die Motorhaube sind
geschlossen.
lDer Sicherheitsgurt des Fahrers ist angelegt.
lDie Klimaanlage ist nicht eingeschaltet, wenn der Luftstrom in die Position(A/C
ON) gestellt ist.
l(Automatische Klimaanlage)
lDer Klimaanlagen-Temperaturregler ist auf eine andere Position als auf maximale
Kühlung (A/C ON) eingestellt.
lDie Fahrzeuginnentemperatur und die Regeltemperatur der Klimaanlage weichen nur
wenig voneinander ab.
lDie i-stop-Warnleuchte (gelb) leuchtet nicht oder blinkt.
4-14
Beim Fahren
Anlassen und Abstellen des Motors

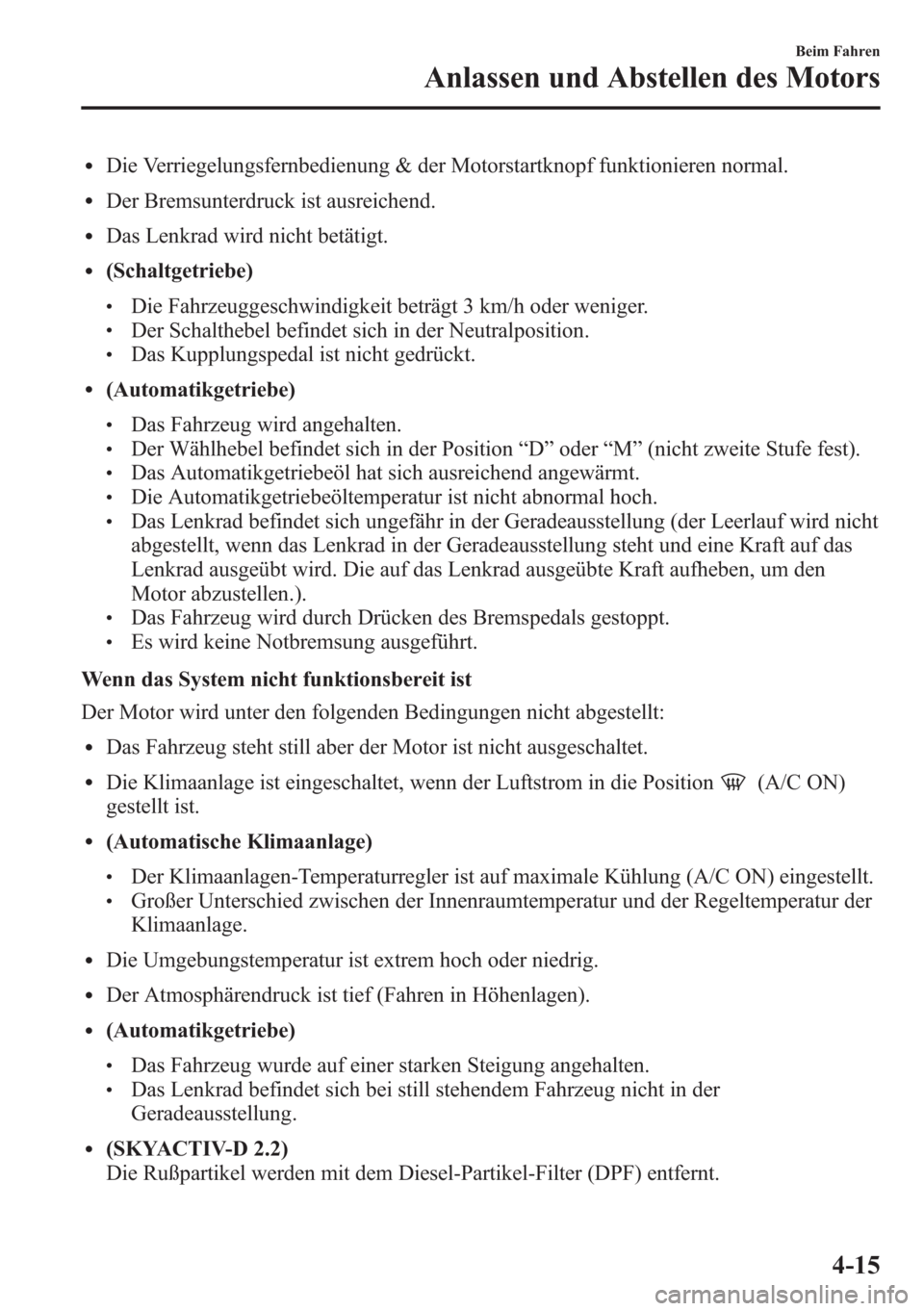

lDie Verriegelungsfernbedienung & der Motorstartknopf funktionieren normal.
lDer Bremsunterdruck ist ausreichend.
lDas Lenkrad wird nicht betätigt.
l(Schaltgetriebe)
lDie Fahrzeuggeschwindigkeit beträgt 3 km/h oder weniger.lDer Schalthebel befindet sich in der Neutralposition.lDas Kupplungspedal ist nicht gedrückt.
l(Automatikgetriebe)
lDas Fahrzeug wird angehalten.lDer Wählhebel befindet sich in der Position“D”oder“M”(nicht zweite Stufe fest).lDas Automatikgetriebeöl hat sich ausreichend angewärmt.lDie Automatikgetriebeöltemperatur ist nicht abnormal hoch.lDas Lenkrad befindet sich ungefähr in der Geradeausstellung (der Leerlauf wird nicht
abgestellt, wenn das Lenkrad in der Geradeausstellung steht und eine Kraft auf das
Lenkrad ausgeübt wird. Die auf das Lenkrad ausgeübte Kraft aufheben, um den
Motor abzustellen.).
lDas Fahrzeug wird durch Drücken des Bremspedals gestoppt.lEs wird keine Notbremsung ausgeführt.
Wenn das System nicht funktionsbereit ist
Der Motor wird unter den folgenden Bedingungen nicht abgestellt:
lDas Fahrzeug steht still aber der Motor ist nicht ausgeschaltet.
lDie Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position(A/C ON)
gestellt ist.
l(Automatische Klimaanlage)
lDer Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON) eingestellt.lGroßer Unterschied zwischen der Innenraumtemperatur und der Regeltemperatur der
Klimaanlage.
lDie Umgebungstemperatur ist extrem hoch oder niedrig.
lDer Atmosphärendruck ist tief (Fahren in Höhenlagen).
l(Automatikgetriebe)
lDas Fahrzeug wurde auf einer starken Steigung angehalten.lDas Lenkrad befindet sich bei still stehendem Fahrzeug nicht in der
Geradeausstellung.
l(SKYACTIV-D 2.2)
Die Rußpartikel werden mit dem Diesel-Partikel-Filter (DPF) entfernt.
Beim Fahren
Anlassen und Abstellen des Motors
4-15

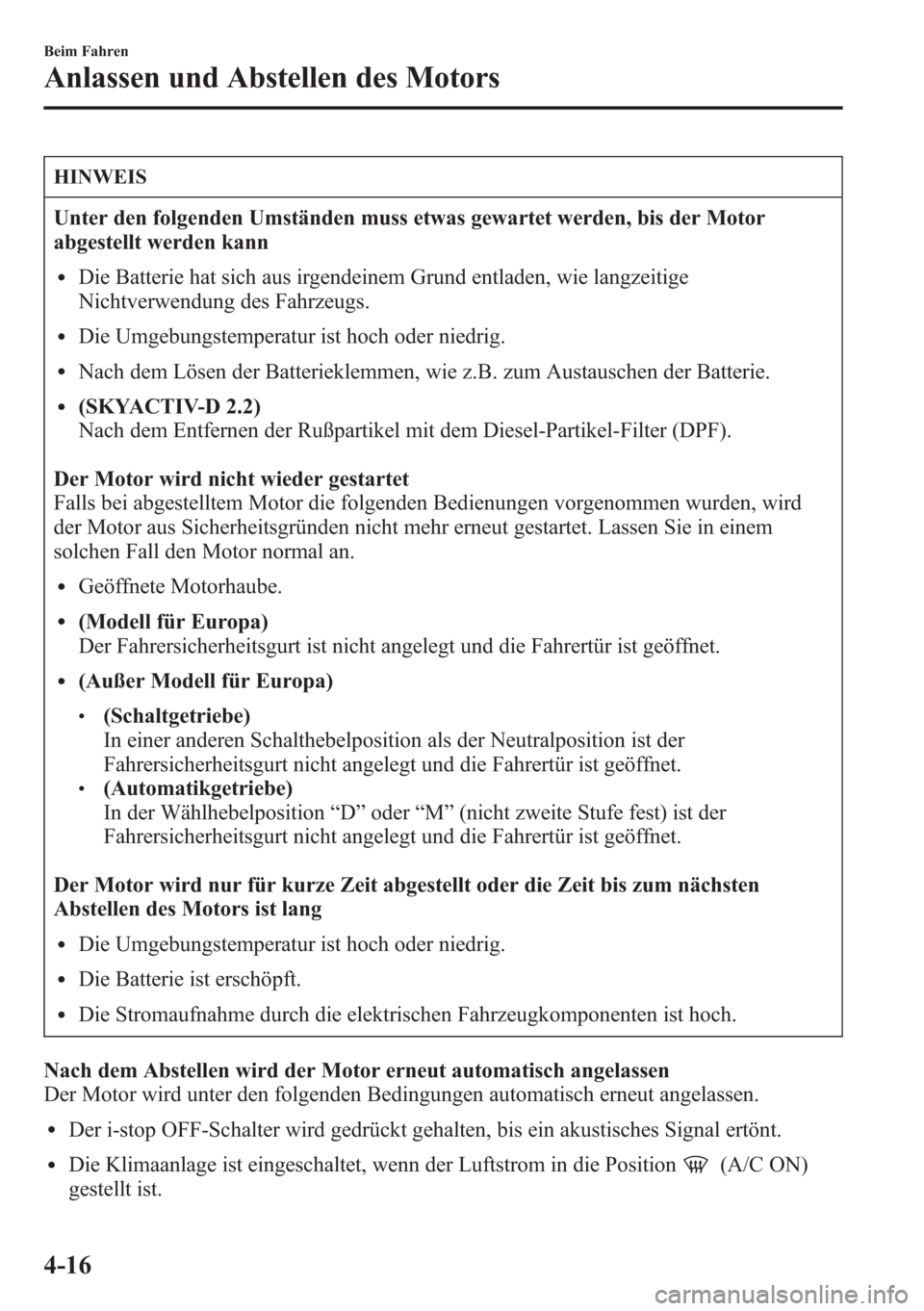

HINWEIS
Unter den folgenden Umständen muss etwas gewartet werden, bis der Motor
abgestellt werden kann
lDie Batterie hat sich aus irgendeinem Grund entladen, wie langzeitige
Nichtverwendung des Fahrzeugs.
lDie Umgebungstemperatur ist hoch oder niedrig.
lNach dem Lösen der Batterieklemmen, wie z.B. zum Austauschen der Batterie.
l(SKYACTIV-D 2.2)
Nach dem Entfernen der Rußpartikel mit dem Diesel-Partikel-Filter (DPF).
Der Motor wird nicht wieder gestartet
Falls bei abgestelltem Motor die folgenden Bedienungen vorgenommen wurden, wird
der Motor aus Sicherheitsgründen nicht mehr erneut gestartet. Lassen Sie in einem
solchen Fall den Motor normal an.
lGeöffnete Motorhaube.
l(Modell für Europa)
Der Fahrersicherheitsgurt ist nicht angelegt und die Fahrertür ist geöffnet.
l(Außer Modell für Europa)
l(Schaltgetriebe)
In einer anderen Schalthebelposition als der Neutralposition ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
l(Automatikgetriebe)
In der Wählhebelposition“D”oder“M”(nicht zweite Stufe fest) ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
Der Motor wird nur für kurze Zeit abgestellt oder die Zeit bis zum nächsten
Abstellen des Motors ist lang
lDie Umgebungstemperatur ist hoch oder niedrig.
lDie Batterie ist erschöpft.
lDie Stromaufnahme durch die elektrischen Fahrzeugkomponenten ist hoch.
Nach dem Abstellen wird der Motor erneut automatisch angelassen
Der Motor wird unter den folgenden Bedingungen automatisch erneut angelassen.
lDer i-stop OFF-Schalter wird gedrückt gehalten, bis ein akustisches Signal ertönt.
lDie Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position(A/C ON)
gestellt ist.
4-16
Beim Fahren
Anlassen und Abstellen des Motors

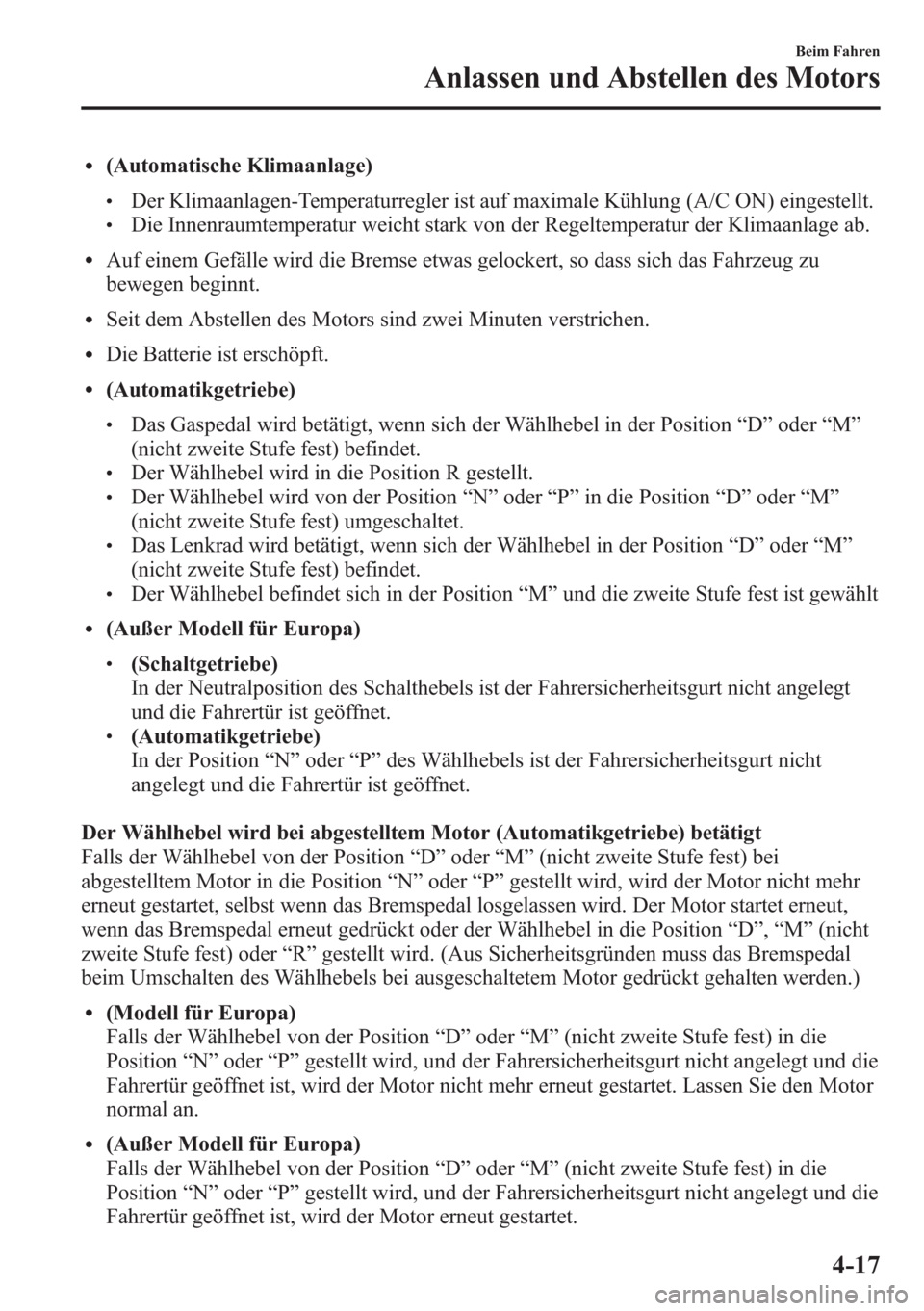

l(Automatische Klimaanlage)
lDer Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON) eingestellt.lDie Innenraumtemperatur weicht stark von der Regeltemperatur der Klimaanlage ab.
lAuf einem Gefälle wird die Bremse etwas gelockert, so dass sich das Fahrzeug zu
bewegen beginnt.
lSeit dem Abstellen des Motors sind zwei Minuten verstrichen.
lDie Batterie ist erschöpft.
l(Automatikgetriebe)
lDas Gaspedal wird betätigt, wenn sich der Wählhebel in der Position“D”oder“M”
(nicht zweite Stufe fest) befindet.
lDer Wählhebel wird in die Position R gestellt.lDer Wählhebel wird von der Position“N”oder“P”in die Position“D”oder“M”
(nicht zweite Stufe fest) umgeschaltet.
lDas Lenkrad wird betätigt, wenn sich der Wählhebel in der Position“D”oder“M”
(nicht zweite Stufe fest) befindet.
lDer Wählhebel befindet sich in der Position“M”und die zweite Stufe fest ist gewählt
l(Außer Modell für Europa)
l(Schaltgetriebe)
In der Neutralposition des Schalthebels ist der Fahrersicherheitsgurt nicht angelegt
und die Fahrertür ist geöffnet.
l(Automatikgetriebe)
In der Position“N”oder“P”des Wählhebels ist der Fahrersicherheitsgurt nicht
angelegt und die Fahrertür ist geöffnet.
Der Wählhebel wird bei abgestelltem Motor (Automatikgetriebe) betätigt
Falls der Wählhebel von der Position“D”oder“M”(nicht zweite Stufe fest) bei
abgestelltem Motor in die Position“N”oder“P”gestellt wird, wird der Motor nicht mehr
erneut gestartet, selbst wenn das Bremspedal losgelassen wird. Der Motor startet erneut,
wenn das Bremspedal erneut gedrückt oder der Wählhebel in die Position“D”,“M”(nicht
zweite Stufe fest) oder“R”gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal
beim Umschalten des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)
l(Modell für Europa)
Falls der Wählhebel von der Position“D”oder“M”(nicht zweite Stufe fest) in die
Position“N”oder“P”gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und die
Fahrertür geöffnet ist, wird der Motor nicht mehr erneut gestartet. Lassen Sie den Motor
normal an.
l(Außer Modell für Europa)
Falls der Wählhebel von der Position“D”oder“M”(nicht zweite Stufe fest) in die
Position“N”oder“P”gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und die
Fahrertür geöffnet ist, wird der Motor erneut gestartet.
Beim Fahren
Anlassen und Abstellen des Motors
4-17

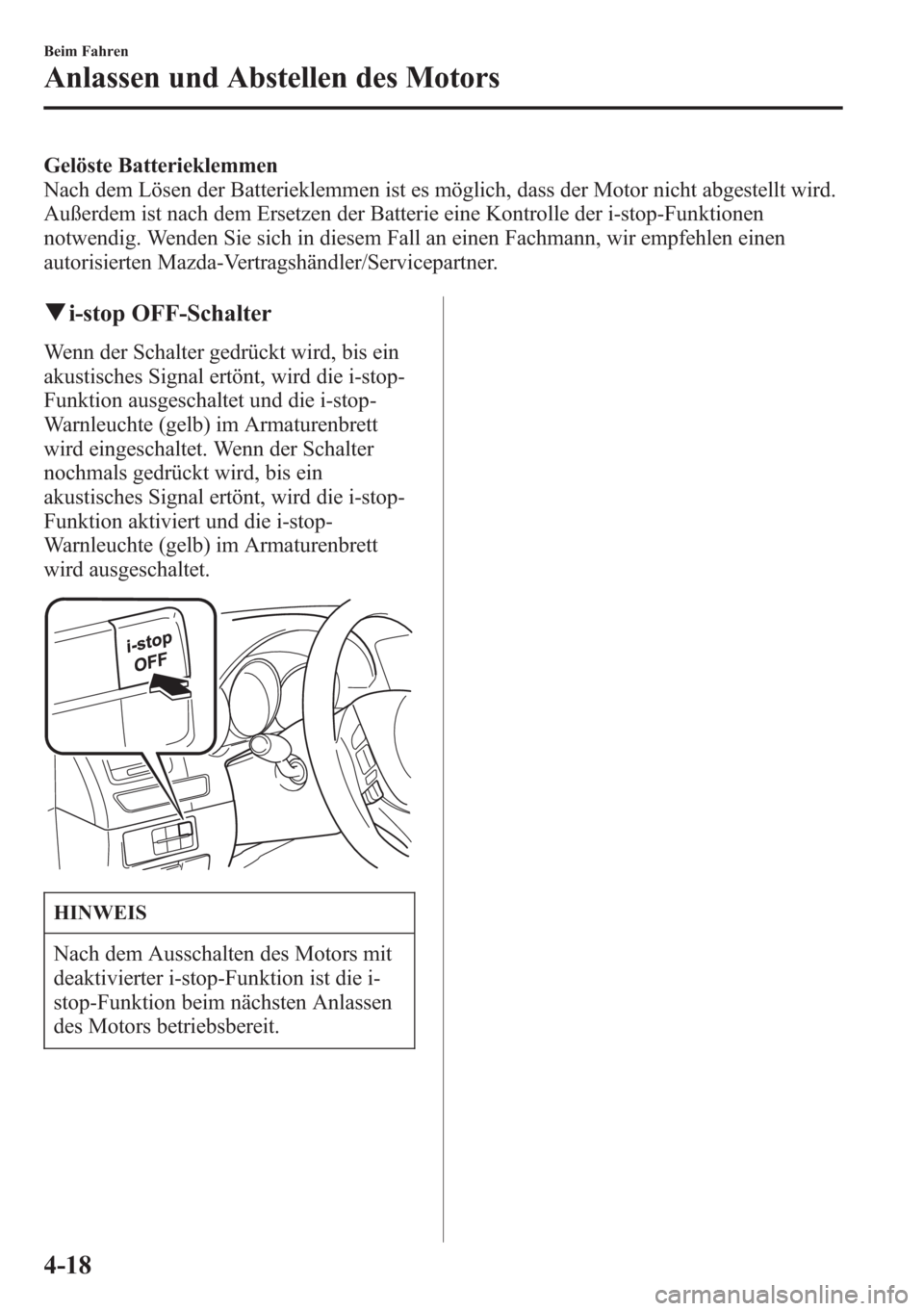

Gelöste Batterieklemmen
Nach dem Lösen der Batterieklemmen ist es möglich, dass der Motor nicht abgestellt wird.
Außerdem ist nach dem Ersetzen der Batterie eine Kontrolle der i-stop-Funktionen
notwendig. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
qi-stop OFF-Schalter
Wenn der Schalter gedrückt wird, bis ein
akustisches Signal ertönt, wird die i-stop-
Funktion ausgeschaltet und die i-stop-
Warnleuchte (gelb) im Armaturenbrett
wird eingeschaltet. Wenn der Schalter
nochmals gedrückt wird, bis ein
akustisches Signal ertönt, wird die i-stop-
Funktion aktiviert und die i-stop-
Warnleuchte (gelb) im Armaturenbrett
wird ausgeschaltet.
HINWEIS
Nach dem Ausschalten des Motors mit
deaktivierter i-stop-Funktion ist die i-
stop-Funktion beim nächsten Anlassen
des Motors betriebsbereit.
4-18
Beim Fahren
Anlassen und Abstellen des Motors

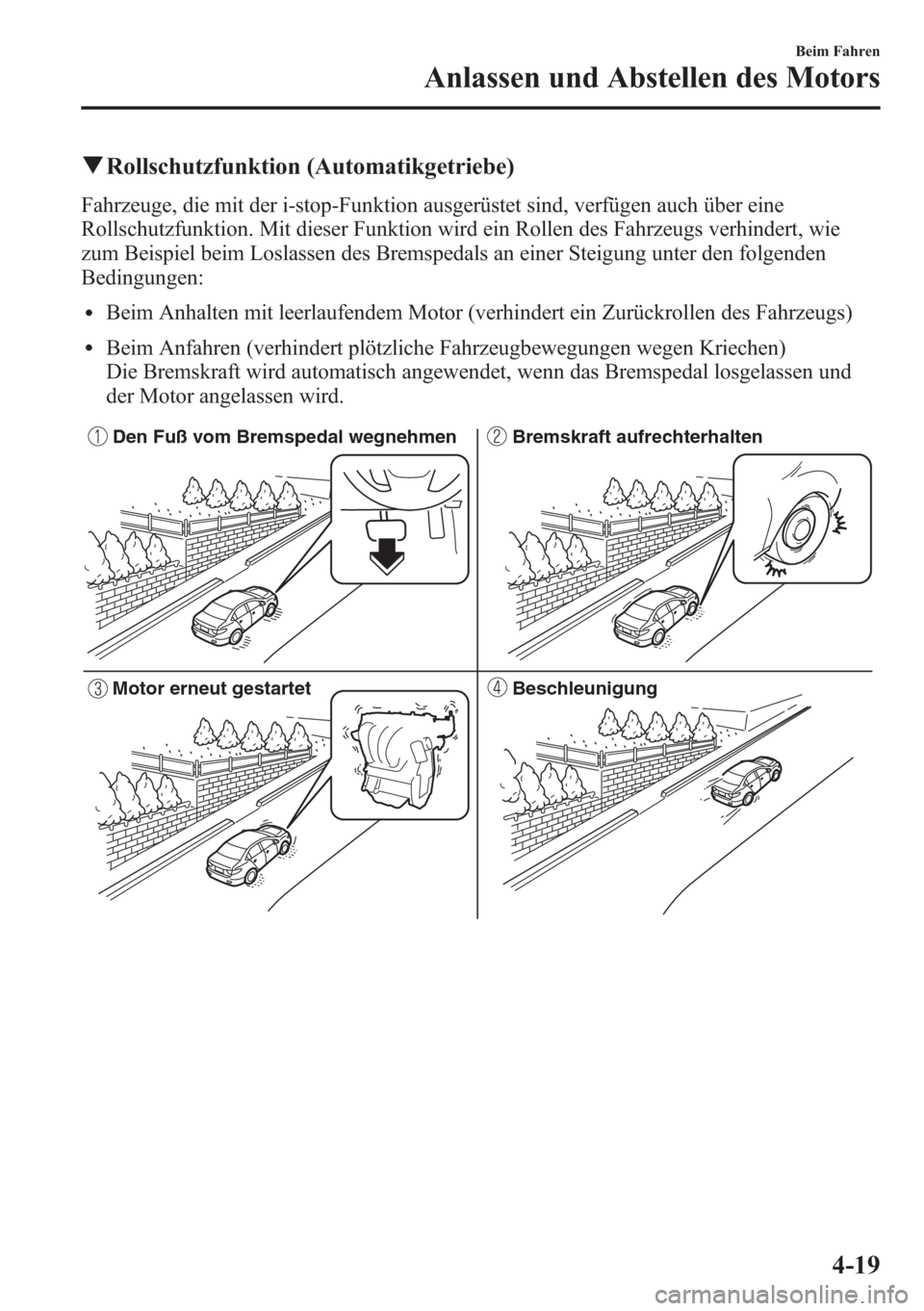

qRollschutzfunktion (Automatikgetriebe)
Fahrzeuge, die mit der i-stop-Funktion ausgerüstet sind, verfügen auch über eine
Rollschutzfunktion. Mit dieser Funktion wird ein Rollen des Fahrzeugs verhindert, wie
zum Beispiel beim Loslassen des Bremspedals an einer Steigung unter den folgenden
Bedingungen:
lBeim Anhalten mit leerlaufendem Motor (verhindert ein Zurückrollen des Fahrzeugs)
lBeim Anfahren (verhindert plötzliche Fahrzeugbewegungen wegen Kriechen)
Die Bremskraft wird automatisch angewendet, wenn das Bremspedal losgelassen und
der Motor angelassen wird.
Den Fuß vom Bremspedal wegnehmen Bremskraft aufrechterhalten
Motor erneut gestartet Beschleunigung
Beim Fahren
Anlassen und Abstellen des Motors
4-19

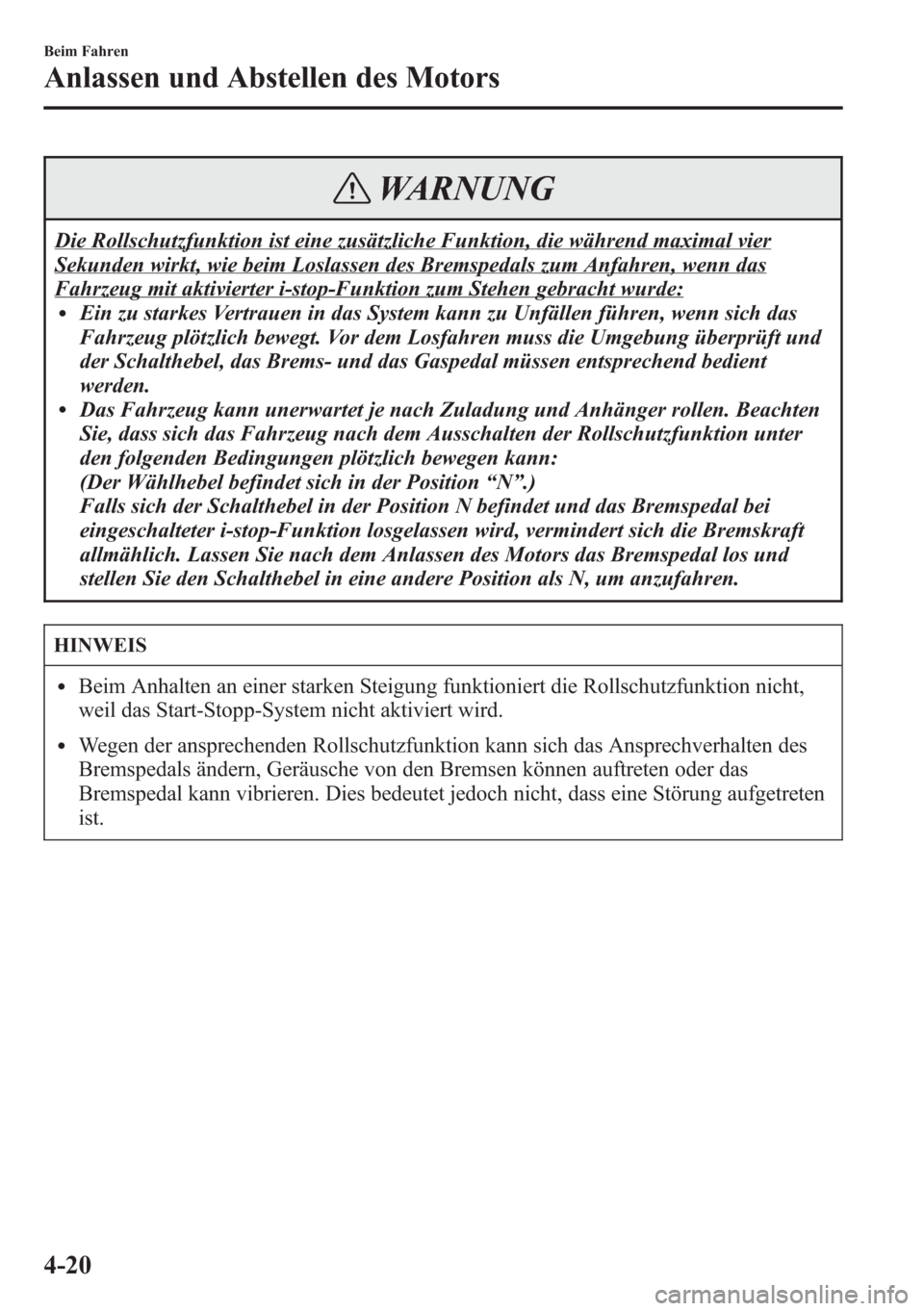

WARNUNG
Die Rollschutzfunktion ist eine zusätzliche Funktion, die während maximal vier
Sekunden wirkt, wie beim Loslassen des Bremspedals zum Anfahren, wenn das
Fahrzeug mit aktivierter i-stop-Funktion zum Stehen gebracht wurde:lEin zu starkes Vertrauen in das System kann zu Unfällen führen, wenn sich das
Fahrzeug plötzlich bewegt. Vor dem Losfahren muss die Umgebung überprüft und
der Schalthebel, das Brems- und das Gaspedal müssen entsprechend bedient
werden.
lDas Fahrzeug kann unerwartet je nach Zuladung und Anhänger rollen. Beachten
Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion unter
den folgenden Bedingungen plötzlich bewegen kann:
(Der Wählhebel befindet sich in der Position“N”.)
Falls sich der Schalthebel in der Position N befindet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Schalthebel in eine andere Position als N, um anzufahren.
HINWEIS
lBeim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil das Start-Stopp-System nicht aktiviert wird.
lWegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten des
Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.
4-20
Beim Fahren
Anlassen und Abstellen des Motors

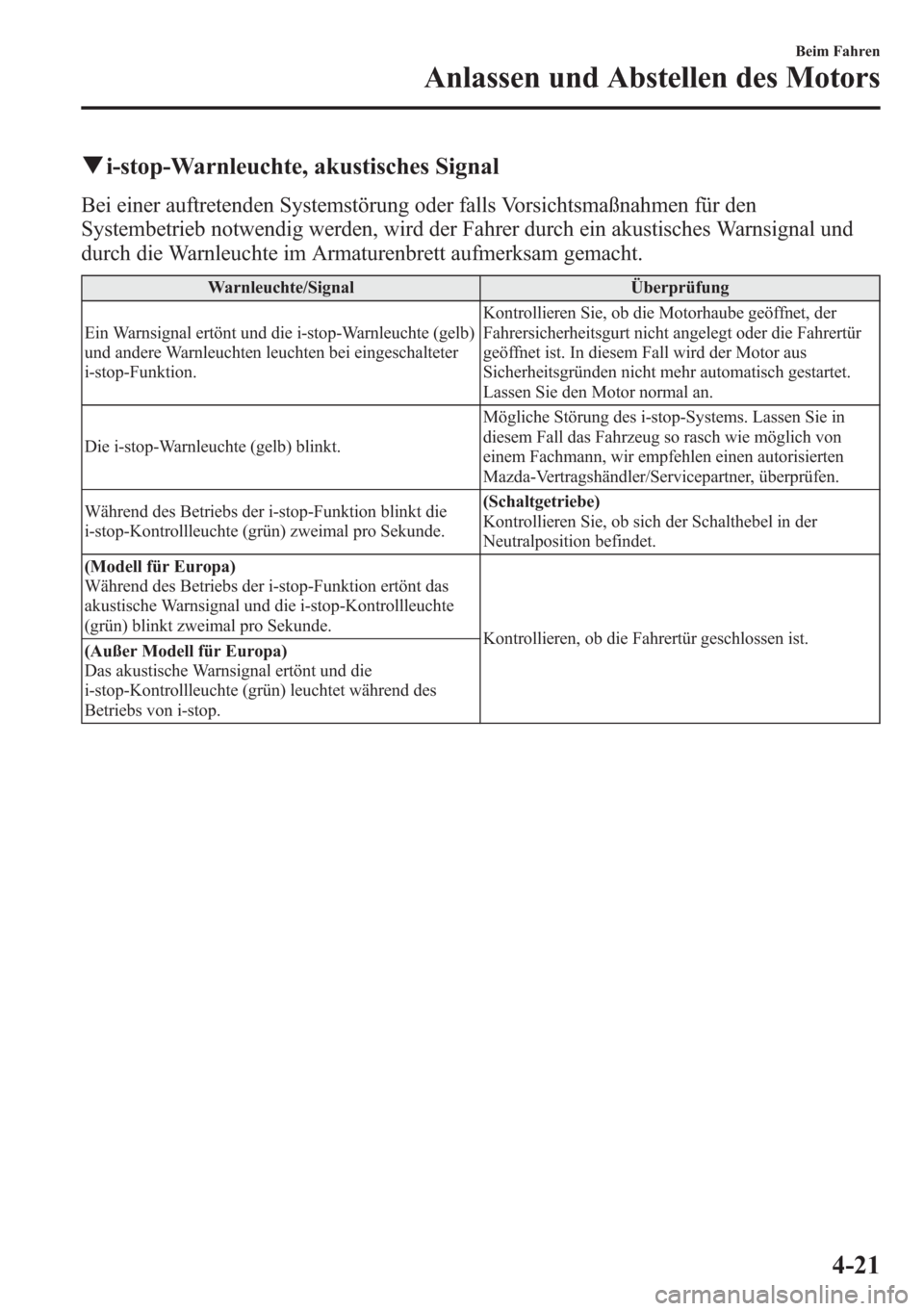

qi-stop-Warnleuchte, akustisches Signal
Bei einer auftretenden Systemstörung oder falls Vorsichtsmaßnahmen für den
Systembetrieb notwendig werden, wird der Fahrer durch ein akustisches Warnsignal und
durch die Warnleuchte im Armaturenbrett aufmerksam gemacht.
Warnleuchte/Signal Überprüfung
Ein Warnsignal ertönt und die i-stop-Warnleuchte (gelb)
und andere Warnleuchten leuchten bei eingeschalteter
i-stop-Funktion.Kontrollieren Sie, ob die Motorhaube geöffnet, der
Fahrersicherheitsgurt nicht angelegt oder die Fahrertür
geöffnet ist. In diesem Fall wird der Motor aus
Sicherheitsgründen nicht mehr automatisch gestartet.
Lassen Sie den Motor normal an.
Die i-stop-Warnleuchte (gelb) blinkt.Mögliche Störung des i-stop-Systems. Lassen Sie in
diesem Fall das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Während des Betriebs der i-stop-Funktion blinkt die
i-stop-Kontrollleuchte (grün) zweimal pro Sekunde.(Schaltgetriebe)
Kontrollieren Sie, ob sich der Schalthebel in der
Neutralposition befindet.
(Modell für Europa)
Während des Betriebs der i-stop-Funktion ertönt das
akustische Warnsignal und die i-stop-Kontrollleuchte
(grün) blinkt zweimal pro Sekunde.
Kontrollieren, ob die Fahrertür geschlossen ist.
(Außer Modell für Europa)
Das akustische Warnsignal ertönt und die
i-stop-Kontrollleuchte (grün) leuchtet während des
Betriebs von i-stop.
Beim Fahren
Anlassen und Abstellen des Motors
4-21

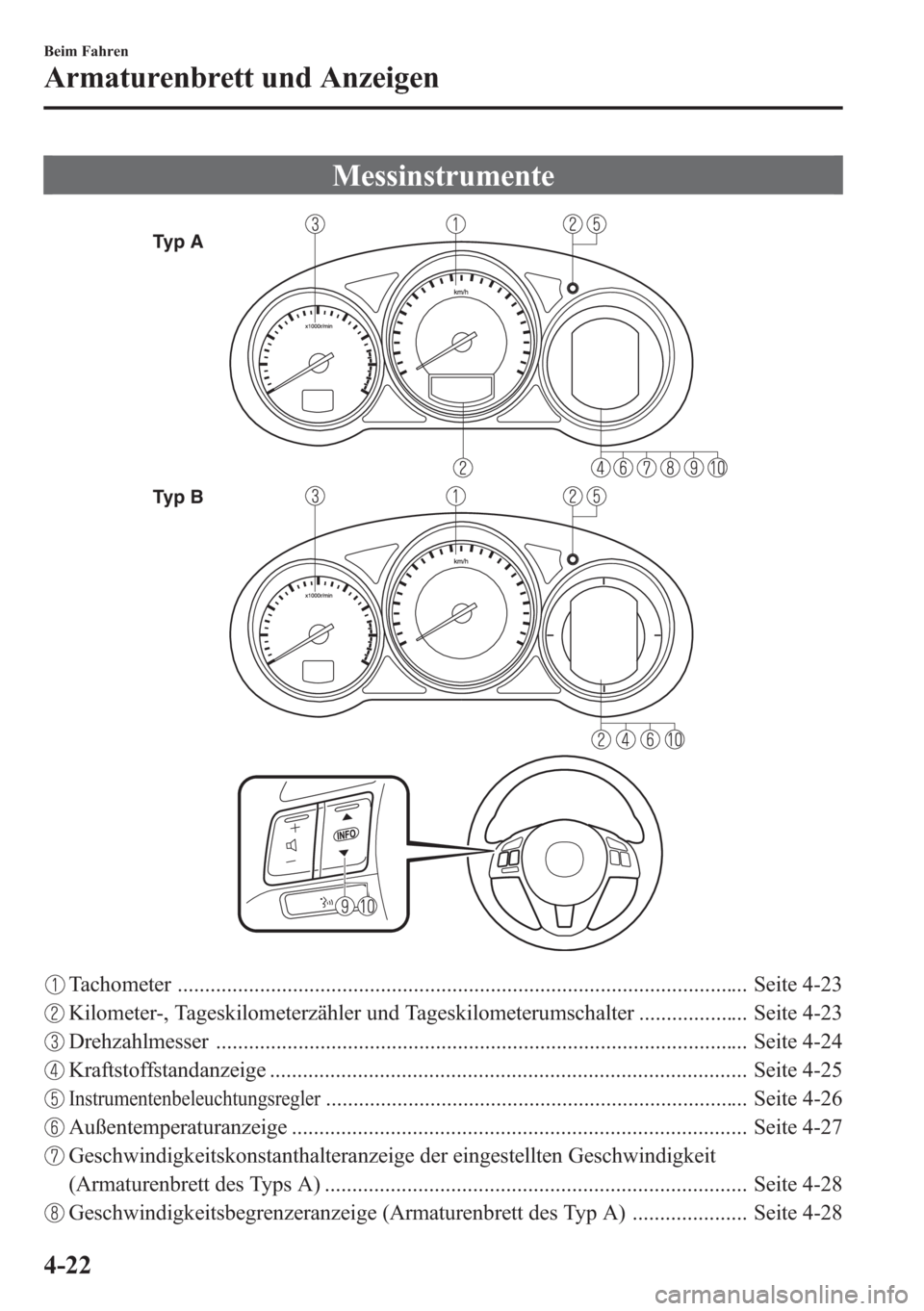

Messinstrumente
Typ A
Typ B
Tachometer ........................................................................................................ Seite 4-23
Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .................... Seite 4-23
Drehzahlmesser ................................................................................................. Seite 4-24
Kraftstoffstandanzeige ....................................................................................... Seite 4-25
Instrumentenbeleuchtungsregler............................................................................. Seite 4-26
Außentemperaturanzeige ................................................................................... Seite 4-27
Geschwindigkeitskonstanthalteranzeige der eingestellten Geschwindigkeit
(Armaturenbrett des Typs A) ............................................................................. Seite 4-28
Geschwindigkeitsbegrenzeranzeige (Armaturenbrett des Typ A) ..................... Seite 4-28
4-22
Beim Fahren
Armaturenbrett und Anzeigen

Wartungsmonitor (Armaturenbrett des Typs A) ................................................ Seite 4-28
Bordcomputer und INFO-Schalter .................................................................... Seite 4-29
qTachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
qKilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Mit dem Wahlschalter kann bei
angezeigtem Tageskilometerzähler
zwischen dem Tageskilometerzähler A
und dem Tageskilometerzähler B
umgeschaltet werden. Die eingestellte
Betriebsart wird angezeigt.
Den Knopf drücken. Den Knopf drücken. Tageskilometerzähler A
Kilometerzähler
Tageskilometerzähler B
Kilometerzähler
Knopf
HINWEIS
Wenn die Zündung auf“ACC”oder
“OFF”geschaltet wird, kann der
Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:
lNach dem Umschalten der Zündung
von“ON”auf“OFF”.
lNach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen anzeigen.
Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite Reise
mit dem Tageskilometerzähler B
aufgezeichnet.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Beim Fahren
Armaturenbrett und Anzeigen
4-23
