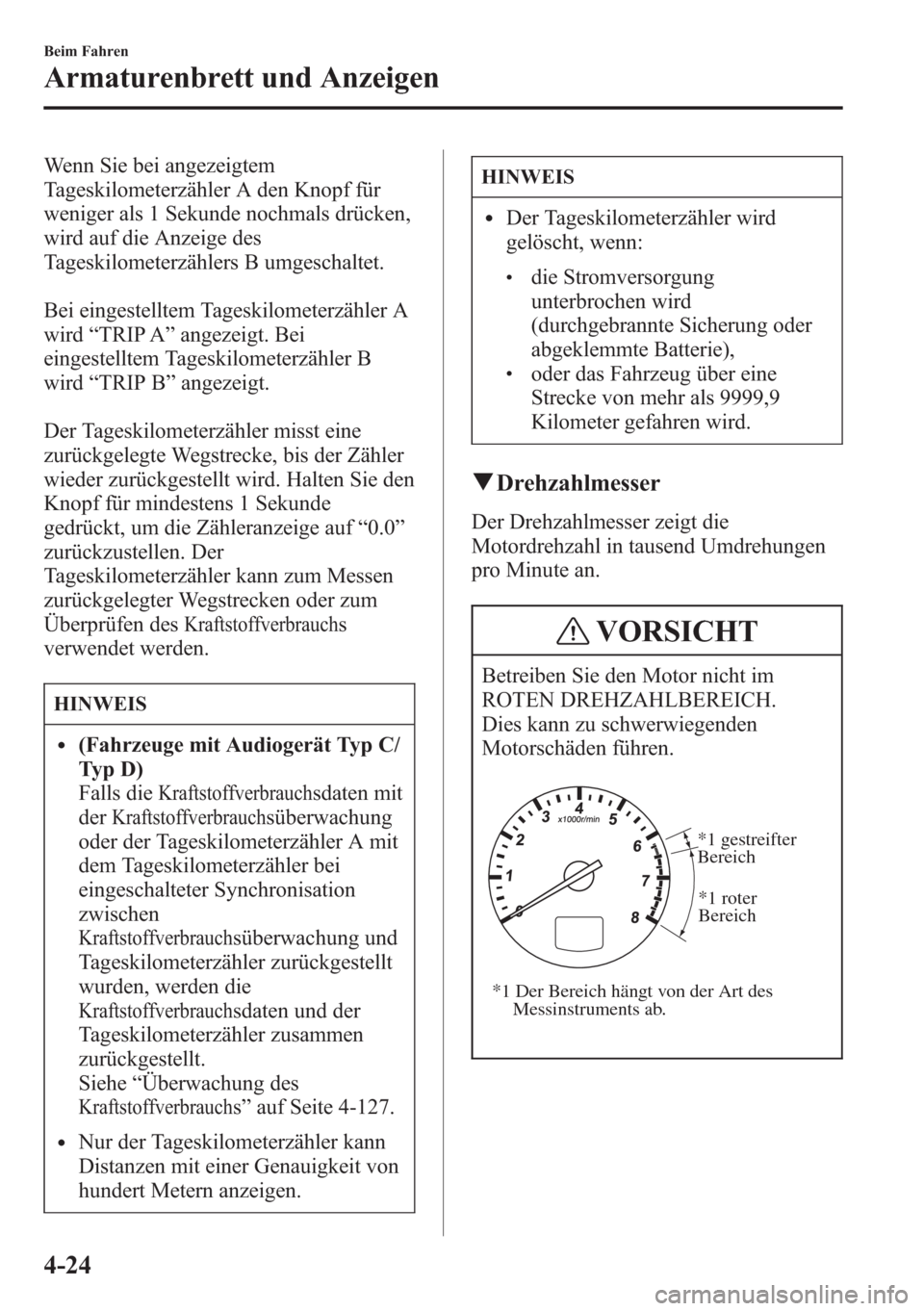

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf für
weniger als 1 Sekunde nochmals drücken,
wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.
Bei eingestelltem Tageskilometerzähler A
wird“TRIP A”angezeigt. Bei
eingestelltem Tageskilometerzähler B
wird“TRIP B”angezeigt.
Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie den
Knopf für mindestens 1 Sekunde
gedrückt, um die Zähleranzeige auf“0.0”
zurückzustellen. Der
Tageskilometerzähler kann zum Messen
zurückgelegter Wegstrecken oder zum
Überprüfen des
Kraftstoffverbrauchs
verwendet werden.
HINWEIS
l(Fahrzeuge mit Audiogerät Typ C/
Ty p D )
Falls die
Kraftstoffverbrauchsdaten mit
der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler A mit
dem Tageskilometerzähler bei
eingeschalteter Synchronisation
zwischen
Kraftstoffverbrauchsüberwachung und
Tageskilometerzähler zurückgestellt
wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
Siehe“Überwachung des
Kraftstoffverbrauchs”auf Seite 4-127.
lNur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
HINWEIS
lDer Tageskilometerzähler wird
gelöscht, wenn:
ldie Stromversorgung
unterbrochen wird
(durchgebrannte Sicherung oder
abgeklemmte Batterie),
loder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.
qDrehzahlmesser
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.
*1 Der Bereich hängt von der Art des
Messinstruments ab.
*1 gestreifter
Bereich
*1 roter
Bereich
4-24
Beim Fahren
Armaturenbrett und Anzeigen

HINWEIS
Wenn die Nadel des Drehzahlmessers in
den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.

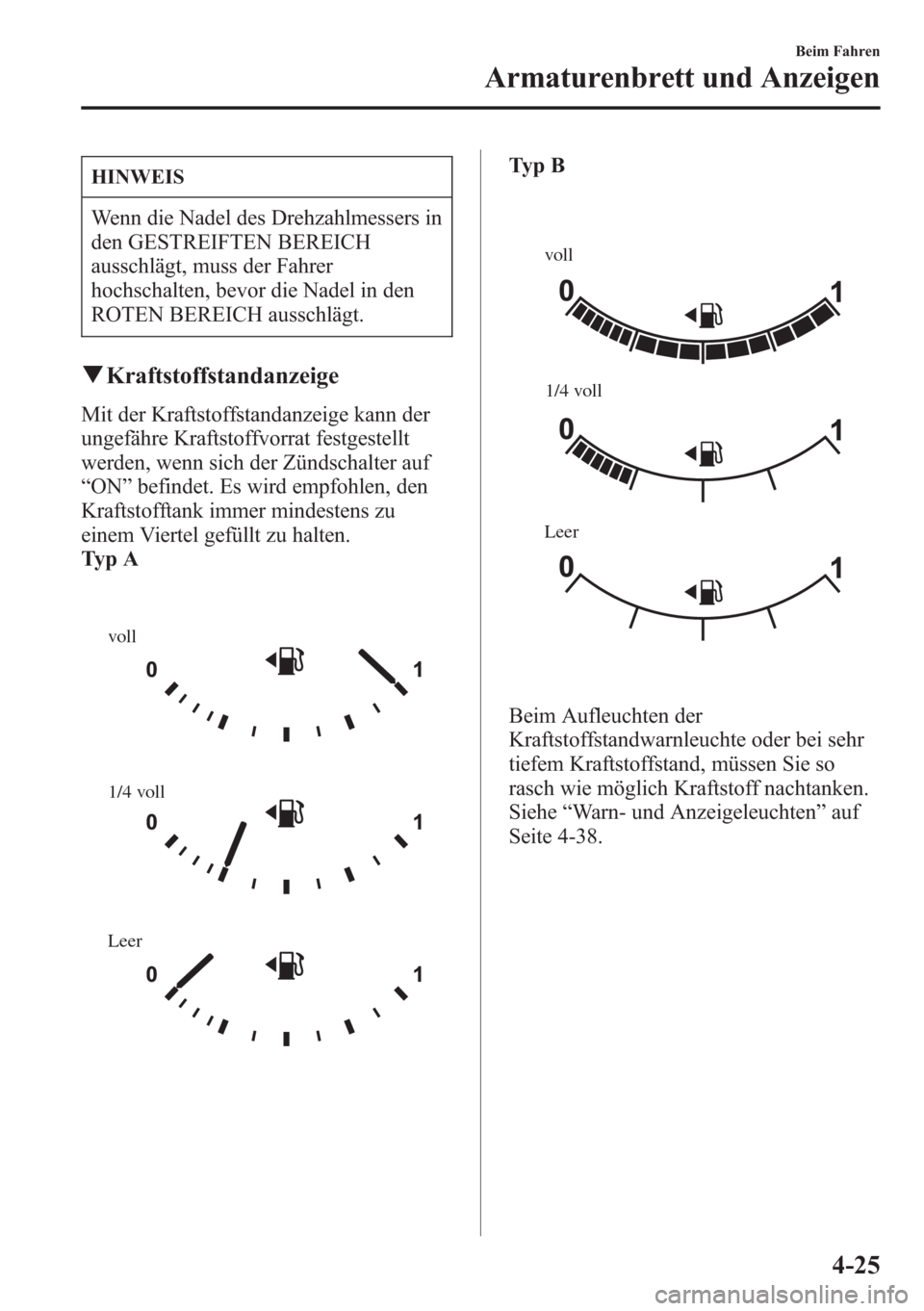

qKraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON”befindet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu
einem Viertel gefüllt zu halten.
Ty p A
voll
Leer 1/4 voll
Ty p B
voll
Leer1/4 voll
Beim Aufleuchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-38.
Beim Fahren
Armaturenbrett und Anzeigen
4-25

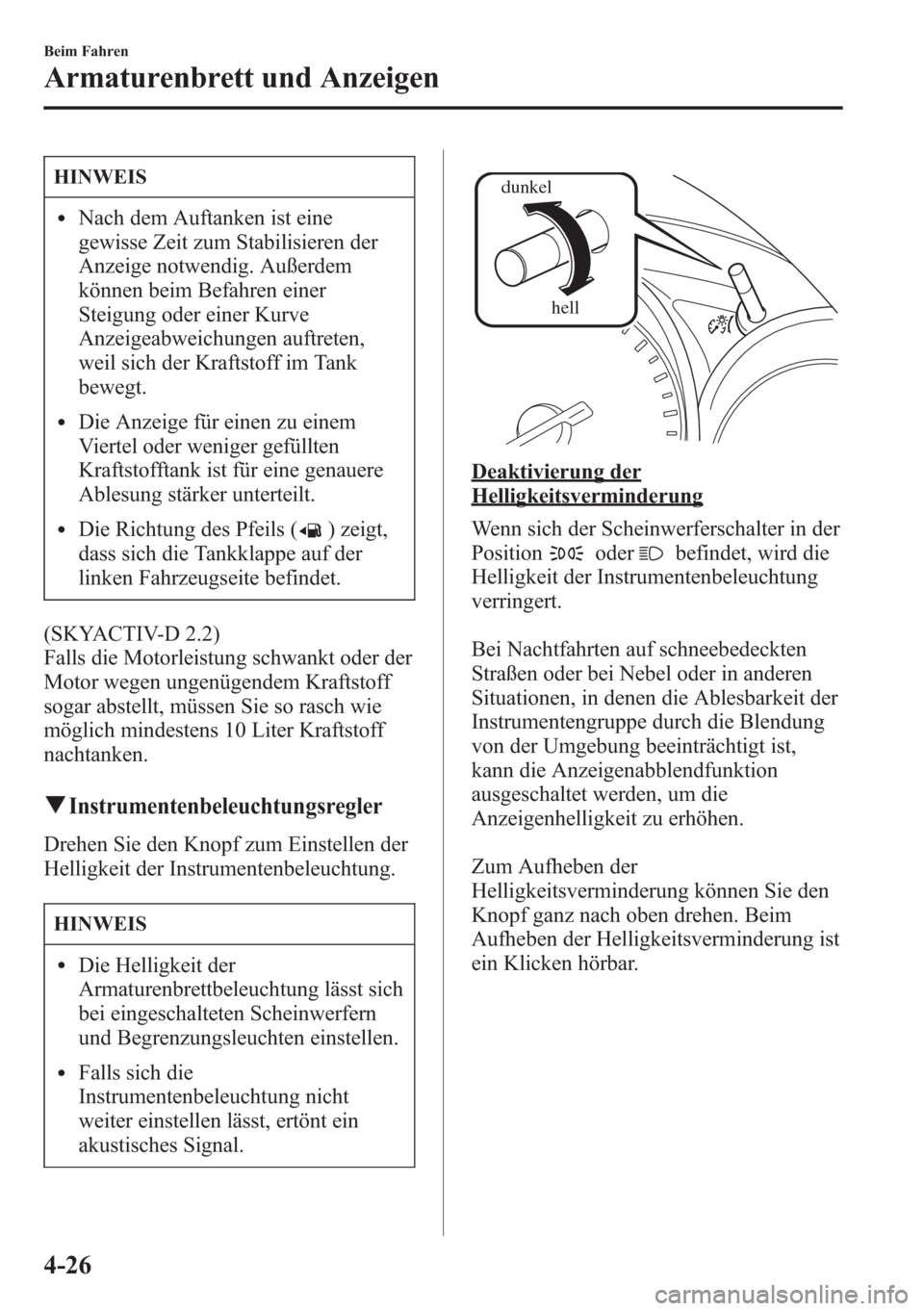

HINWEIS
lNach dem Auftanken ist eine
gewisse Zeit zum Stabilisieren der
Anzeige notwendig. Außerdem
können beim Befahren einer
Steigung oder einer Kurve
Anzeigeabweichungen auftreten,
weil sich der Kraftstoff im Tank
bewegt.
lDie Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
lDie Richtung des Pfeils () zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite befindet.
(SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
qInstrumentenbeleuchtungsregler
Drehen Sie den Knopf zum Einstellen der
Helligkeit der Instrumentenbeleuchtung.
HINWEIS
lDie Helligkeit der
Armaturenbrettbeleuchtung lässt sich
bei eingeschalteten Scheinwerfern
und Begrenzungsleuchten einstellen.
lFalls sich die
Instrumentenbeleuchtung nicht
weiter einstellen lässt, ertönt ein
akustisches Signal.
dunkel
hell
Deaktivierung der
Helligkeitsverminderung
Wenn sich der Scheinwerferschalter in der
Position
oderbefindet, wird die
Helligkeit der Instrumentenbeleuchtung
verringert.
Bei Nachtfahrten auf schneebedeckten
Straßen oder bei Nebel oder in anderen
Situationen, in denen die Ablesbarkeit der
Instrumentengruppe durch die Blendung
von der Umgebung beeinträchtigt ist,
kann die Anzeigenabblendfunktion
ausgeschaltet werden, um die
Anzeigenhelligkeit zu erhöhen.
Zum Aufheben der
Helligkeitsverminderung können Sie den
Knopf ganz nach oben drehen. Beim
Aufheben der Helligkeitsverminderung ist
ein Klicken hörbar.
4-26
Beim Fahren
Armaturenbrett und Anzeigen

HINWEIS
lMit diesem Symbol () wird der
Knopf zum Einstellen der Helligkeit
der Armaturenbrettbeleuchtung
bezeichnet.
lFalls der
Instrumentenbeleuchtungsreglerknopf in
die Position zum Aufheben der
Helligkeitsverminderung gestellt ist,
vermindert sich die Helligkeit der
Instrumentengruppenbeleuchtung
nicht, wenn der Scheinwerferschalter
wieder in die Position
oder
gestellt wird. Drehen Sie den
Instrumentenbeleuchtungsreglernach
links, um die Anzeigehelligkeit der
Instrumente zu verringern.

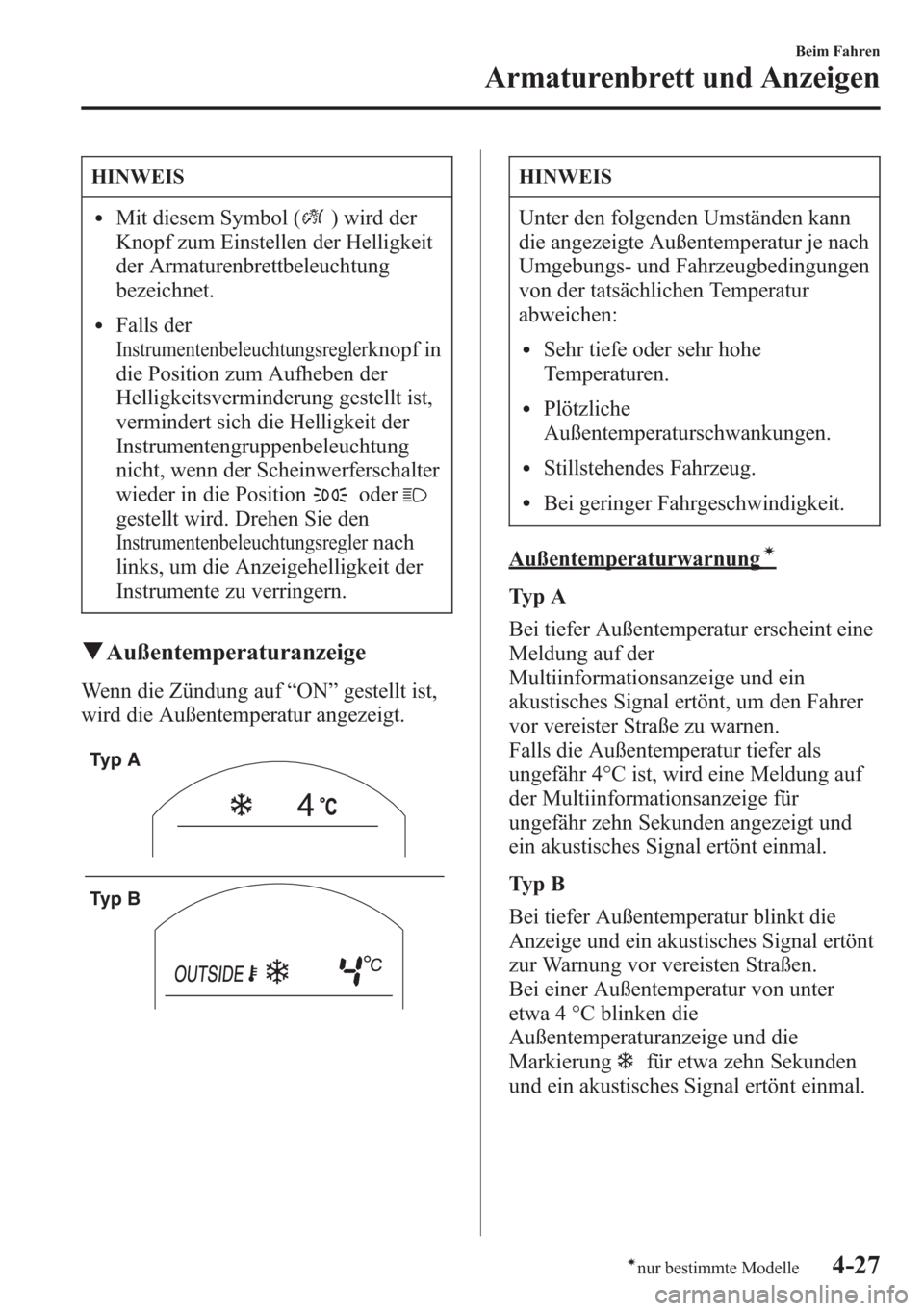

qAußentemperaturanzeige
Wenn die Zündung auf“ON”gestellt ist,
wird die Außentemperatur angezeigt.
Typ A
Typ B
HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:
lSehr tiefe oder sehr hohe
Temperaturen.
lPlötzliche
Außentemperaturschwankungen.
lStillstehendes Fahrzeug.
lBei geringer Fahrgeschwindigkeit.
Außentemperaturwarnungí
Ty p A
Bei tiefer Außentemperatur erscheint eine
Meldung auf der
Multiinformationsanzeige und ein
akustisches Signal ertönt, um den Fahrer
vor vereister Straße zu warnen.
Falls die Außentemperatur tiefer als
ungefähr 4°C ist, wird eine Meldung auf
der Multiinformationsanzeige für
ungefähr zehn Sekunden angezeigt und
ein akustisches Signal ertönt einmal.
Ty p B
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter
etwa 4 °C blinken die
Außentemperaturanzeige und die
Markierung
für etwa zehn Sekunden
und ein akustisches Signal ertönt einmal.
Beim Fahren
Armaturenbrett und Anzeigen
4-27ínur bestimmte Modelle

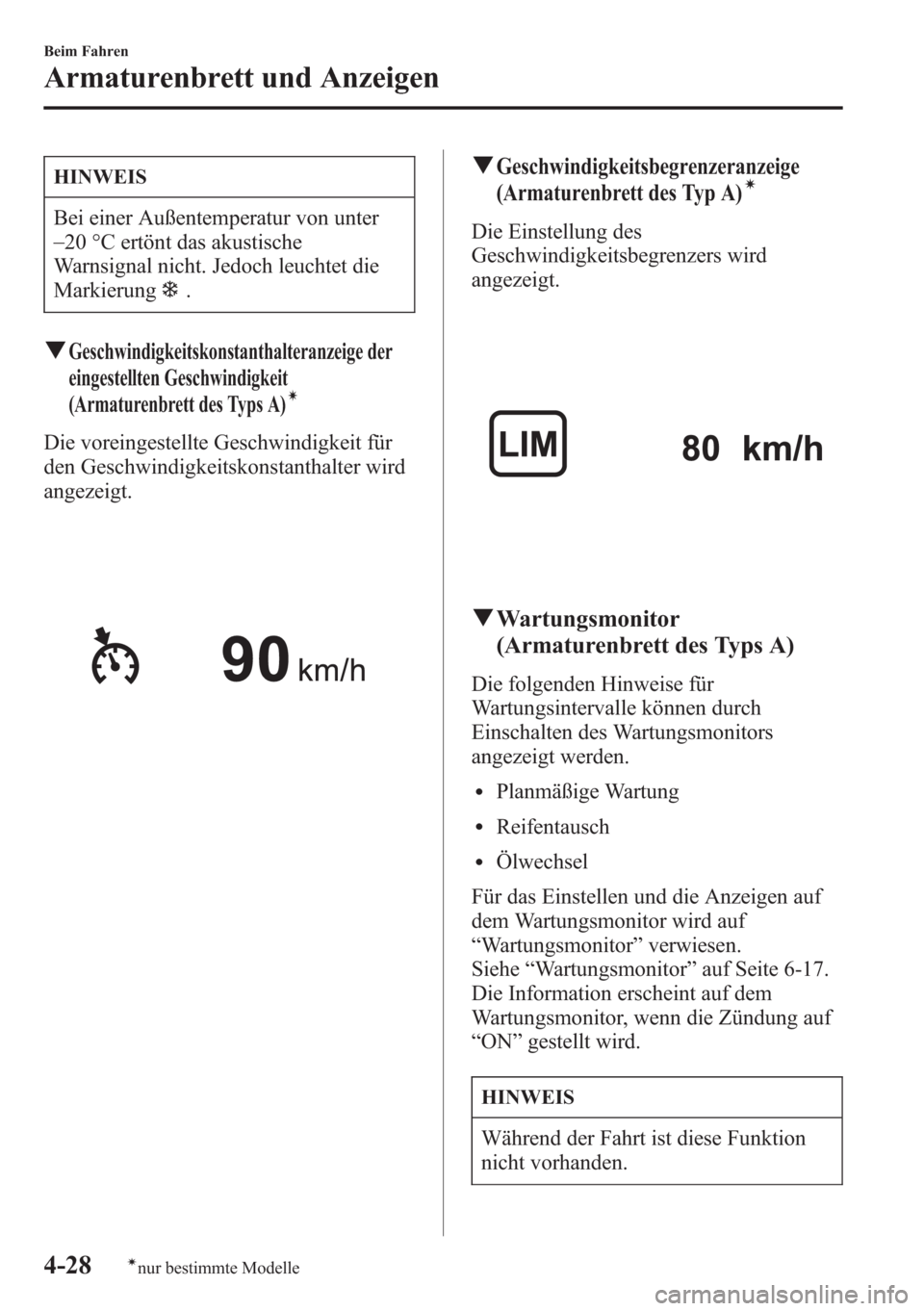

HINWEIS
Bei einer Außentemperatur von unter
_
20 °C ertönt das akustische
Warnsignal nicht. Jedoch leuchtet die
Markierung
.
qGeschwindigkeitskonstanthalteranzeige der
eingestellten Geschwindigkeit
(Armaturenbrett des Typs A)
í
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
qGeschwindigkeitsbegrenzeranzeige
(Armaturenbrett des Typ A)í
Die Einstellung des
Geschwindigkeitsbegrenzers wird
angezeigt.
qWartungsmonitor
(Armaturenbrett des Typs A)
Die folgenden Hinweise für
Wartungsintervalle können durch
Einschalten des Wartungsmonitors
angezeigt werden.
lPlanmäßige Wartung
lReifentausch
lÖlwechsel
Für das Einstellen und die Anzeigen auf
dem Wartungsmonitor wird auf
“Wartungsmonitor”verwiesen.
Siehe“Wartungsmonitor”auf Seite 6-17.
Die Information erscheint auf dem
Wartungsmonitor, wenn die Zündung auf
“ON”gestellt wird.
HINWEIS
Während der Fahrt ist diese Funktion
nicht vorhanden.
4-28
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

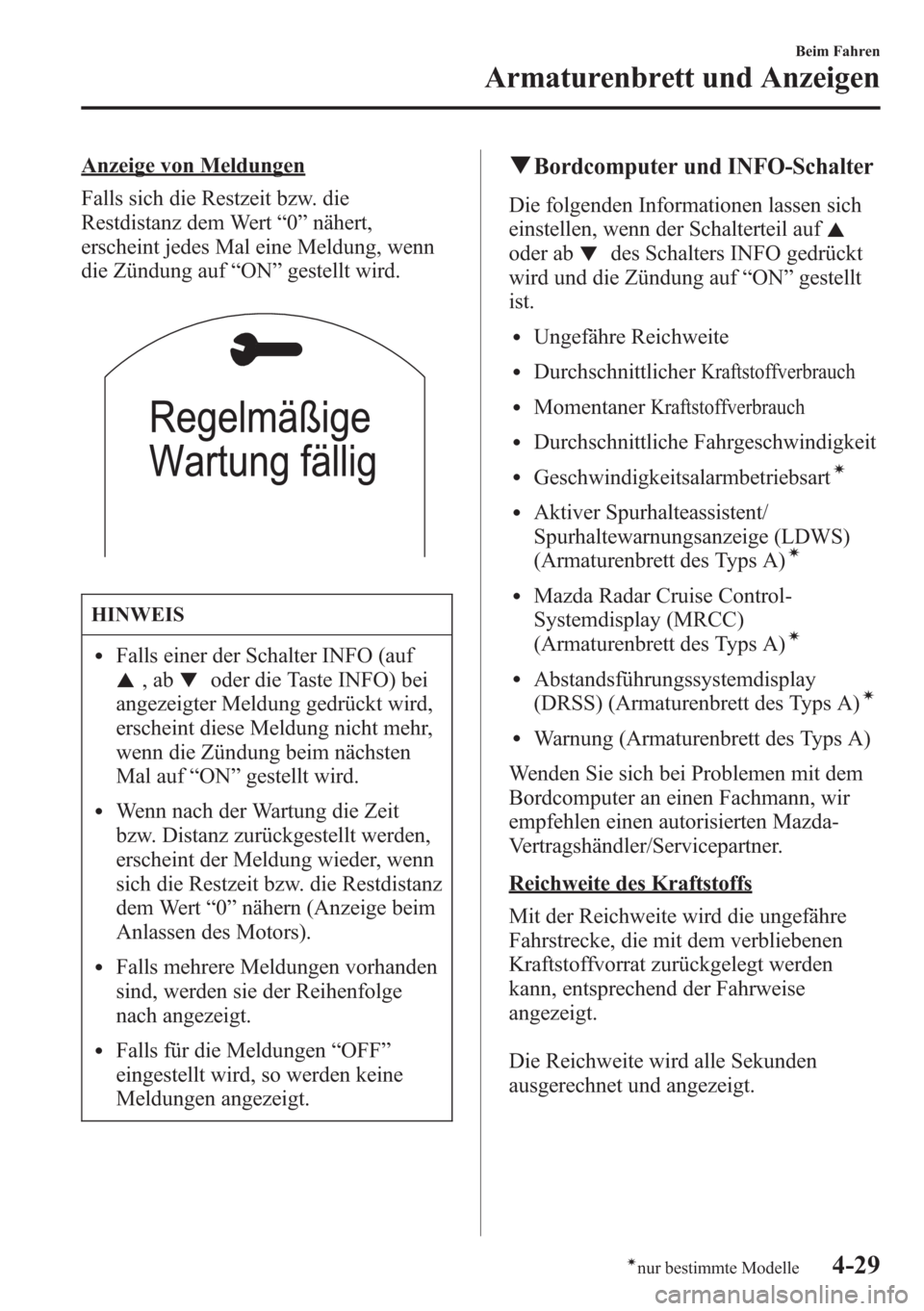

Anzeige von Meldungen
Falls sich die Restzeit bzw. die
Restdistanz dem Wert“0”nähert,
erscheint jedes Mal eine Meldung, wenn
die Zündung auf“ON”gestellt wird.
HINWEIS
lFalls einer der Schalter INFO (auf
,aboder die Taste INFO) bei
angezeigter Meldung gedrückt wird,
erscheint diese Meldung nicht mehr,
wenn die Zündung beim nächsten
Mal auf“ON”gestellt wird.
lWenn nach der Wartung die Zeit
bzw. Distanz zurückgestellt werden,
erscheint der Meldung wieder, wenn
sich die Restzeit bzw. die Restdistanz
dem Wert“0”nähern (Anzeige beim
Anlassen des Motors).
lFalls mehrere Meldungen vorhanden
sind, werden sie der Reihenfolge
nach angezeigt.
lFalls für die Meldungen“OFF”
eingestellt wird, so werden keine
Meldungen angezeigt.
qBordcomputer und INFO-Schalter
Die folgenden Informationen lassen sich
einstellen, wenn der Schalterteil auf
oder abdes Schalters INFO gedrückt
wird und die Zündung auf“ON”gestellt
ist.
lUngefähre Reichweite
lDurchschnittlicherKraftstoffverbrauch
lMomentanerKraftstoffverbrauch
lDurchschnittliche Fahrgeschwindigkeit
lGeschwindigkeitsalarmbetriebsartí
lAktiver Spurhalteassistent/
Spurhaltewarnungsanzeige (LDWS)
(Armaturenbrett des Typs A)
í
lMazda Radar Cruise Control-
Systemdisplay (MRCC)
(Armaturenbrett des Typs A)
í
lAbstandsführungssystemdisplay
(DRSS) (Armaturenbrett des Typs A)í
lWarnung (Armaturenbrett des Typs A)
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

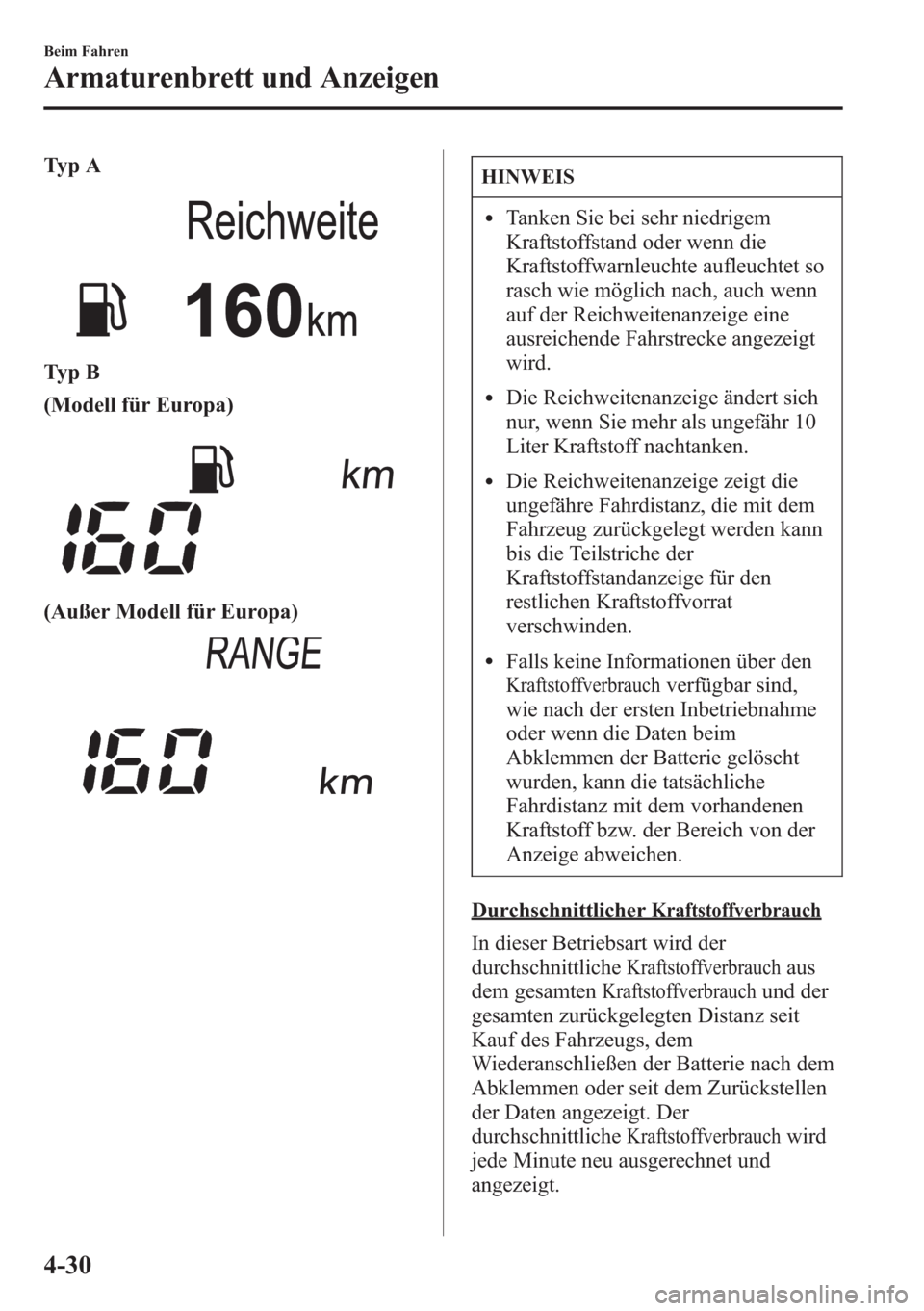

Reichweite des Kraftstoffs
Mit der Reichweite wird die ungefähre
Fahrstrecke, die mit dem verbliebenen
Kraftstoffvorrat zurückgelegt werden
kann, entsprechend der Fahrweise
angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
Beim Fahren
Armaturenbrett und Anzeigen
4-29ínur bestimmte Modelle

Ty p A
Ty p B
(Modell für Europa)
(Außer Modell für Europa)
HINWEIS
lTanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte aufleuchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
lDie Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 10
Liter Kraftstoff nachtanken.
lDie Reichweitenanzeige zeigt die
ungefähre Fahrdistanz, die mit dem
Fahrzeug zurückgelegt werden kann
bis die Teilstriche der
Kraftstoffstandanzeige für den
restlichen Kraftstoffvorrat
verschwinden.
lFalls keine Informationen über den
Kraftstoffverbrauchverfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.

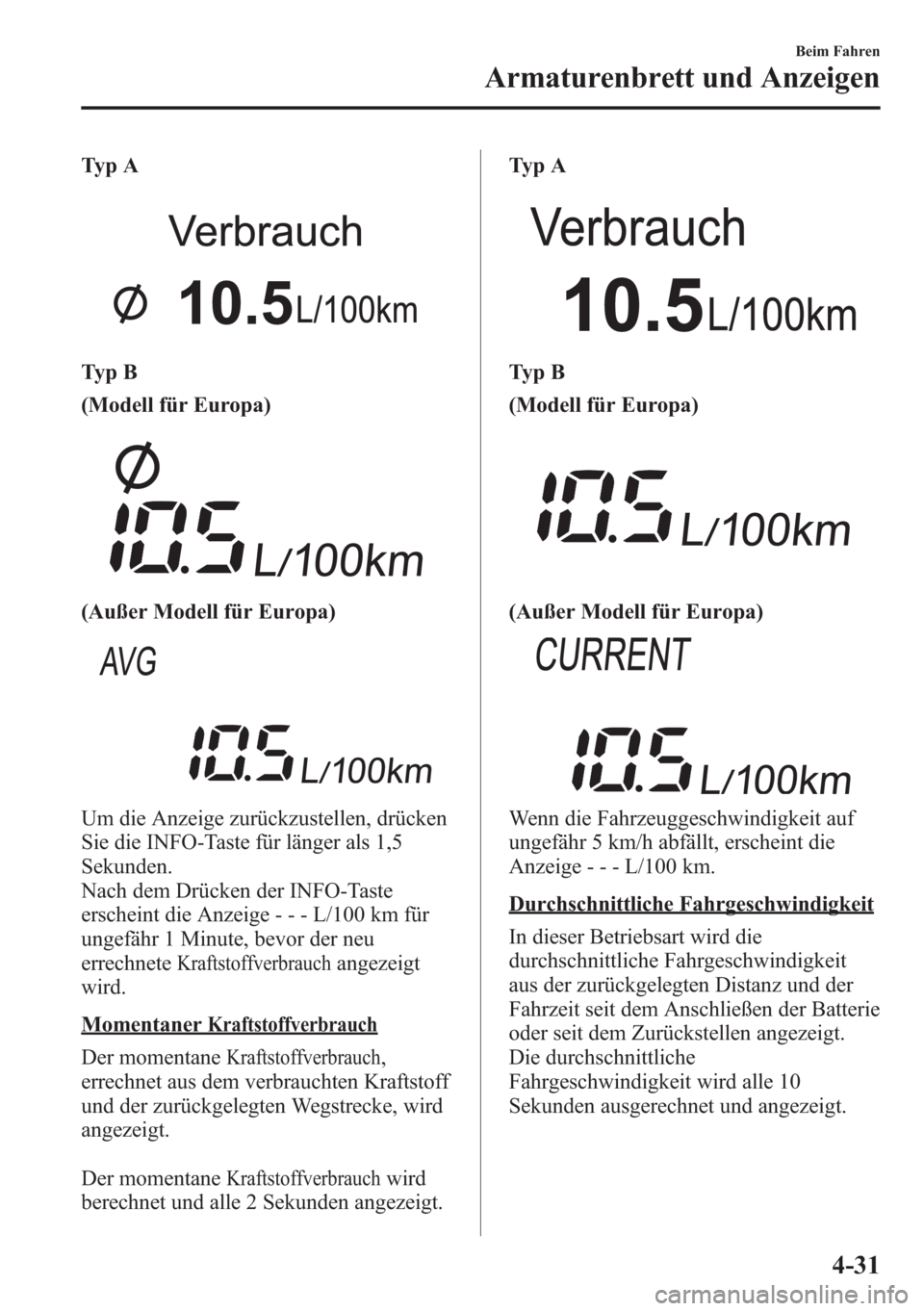

DurchschnittlicherKraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche
Kraftstoffverbrauchaus
dem gesamten
Kraftstoffverbrauchund der
gesamten zurückgelegten Distanz seit
Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt. Der
durchschnittliche
Kraftstoffverbrauchwird
jede Minute neu ausgerechnet und
angezeigt.
4-30
Beim Fahren
Armaturenbrett und Anzeigen

Ty p A
Ty p B
(Modell für Europa)
(Außer Modell für Europa)
Um die Anzeige zurückzustellen, drücken
Sie die INFO-Taste für länger als 1,5
Sekunden.
Nach dem Drücken der INFO-Taste
erscheint die Anzeige- - - L/100 km für
ungefähr 1 Minute, bevor der neu
errechnete
Kraftstoffverbrauchangezeigt
wird.
MomentanerKraftstoffverbrauch
Der momentaneKraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane
Kraftstoffverbrauchwird
berechnet und alle 2 Sekunden angezeigt.Ty p A
Ty p B
(Modell für Europa)
(Außer Modell für Europa)
Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige- - - L/100 km.
Durchschnittliche Fahrgeschwindigkeit
In dieser Betriebsart wird die
durchschnittliche Fahrgeschwindigkeit
aus der zurückgelegten Distanz und der
Fahrzeit seit dem Anschließen der Batterie
oder seit dem Zurückstellen angezeigt.
Die durchschnittliche
Fahrgeschwindigkeit wird alle 10
Sekunden ausgerechnet und angezeigt.
Beim Fahren
Armaturenbrett und Anzeigen
4-31

Ty p A
Ty p B
(Modell für Europa)
(Außer Modell für Europa)
Um die Anzeige zurückzustellen, drücken
Sie die INFO-Taste für länger als 1,5
Sekunden. Nach dem Drücken der INFO-
Taste erscheint die Anzeige - - - km/h für
ungefähr 1 Minute, bevor die
Fahrzeuggeschwindigkeit neu berechnet
und angezeigt wird.
Geschwindigkeitsalarmbetriebsartí
In dieser Betriebsart wird die
gegenwärtige Einstellung für den
Geschwindigkeitsalarm angezeigt.
Die Geschwindigkeit, bei welcher der
Alarm ausgelöst werden soll, kann
eingestellt werden.
HINWEIS
Die Geschwindigkeitsalarmanzeige
wird beim Ertönen des akustischen
Signals aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.
Typ A
Typ B
Der Geschwindigkeitsalarm kann mit dem
Schalter INFO eingestellt werden.
HINWEIS
lStellen Sie die Geschwindigkeit
immer entsprechend den örtlich
geltenden Vorschriften und Gesetzen
ein. Kontrollieren Sie die
Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
lDer Alarm kann für eine
Geschwindigkeit zwischen 30 und
250 km/h eingestellt werden.
4-32
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

Der Geschwindigkeitsalarm lässt sich
wie folgt einstellen.
Ty p A
1. Drücken Sie den INFO-Schalter auf
dem
Geschwindigkeitsalarmbildschirm.
2. Wählen Sie ON und drücken Sie den
INFO-Schalter.
3. Stellen Sie die
Fahrzeuggeschwindigkeit mit der
INFO-Taste oben oder unten ein und
drücken Sie danach die INFO-Taste.
Ty p B
1. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeit blinkt.
2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO, um die
gewünschte Geschwindigkeit
einzustellen.
3. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeit leuchtet.
Der Geschwindigkeitsalarm lässt sich
wie folgt ausschalten.
Ty p A
1. Drücken Sie den INFO-Schalter auf
dem
Geschwindigkeitsalarmbildschirm.
2. Wählen Sie OFF und drücken Sie den
INFO-Schalter.
Ty p B
1. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeit blinkt.2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO, um - -
- km/h einzustellen.
3. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt. - -
- leuchtet.
Aktiver Spurhalteassistent/
Spurhaltewarnungsanzeige (LDWS)
(Armaturenbrett des Typs A)í
Die Informationen des aktiven
Spurhalteassistenten bzw. der
Spurhaltewarnungsanzeige (LDWS)
werden angezeigt.
Siehe“Aktiver Spurhalteassistent”auf
Seite 4-183.
Siehe“Spurhalteassistent (LDWS)”auf
Seite 4-149.
Mazda Radar Cruise Control-
Systemdisplay (MRCC)
(Armaturenbrett des Typs A)í
Die Informationen über das Mazda Radar
Cruise Control-System (MRCC) werden
angezeigt.
Beim Fahren
Armaturenbrett und Anzeigen
4-33ínur bestimmte Modelle
