display MAZDA MODEL 6 2015 Ägarmanual (in Swedish)

1-4

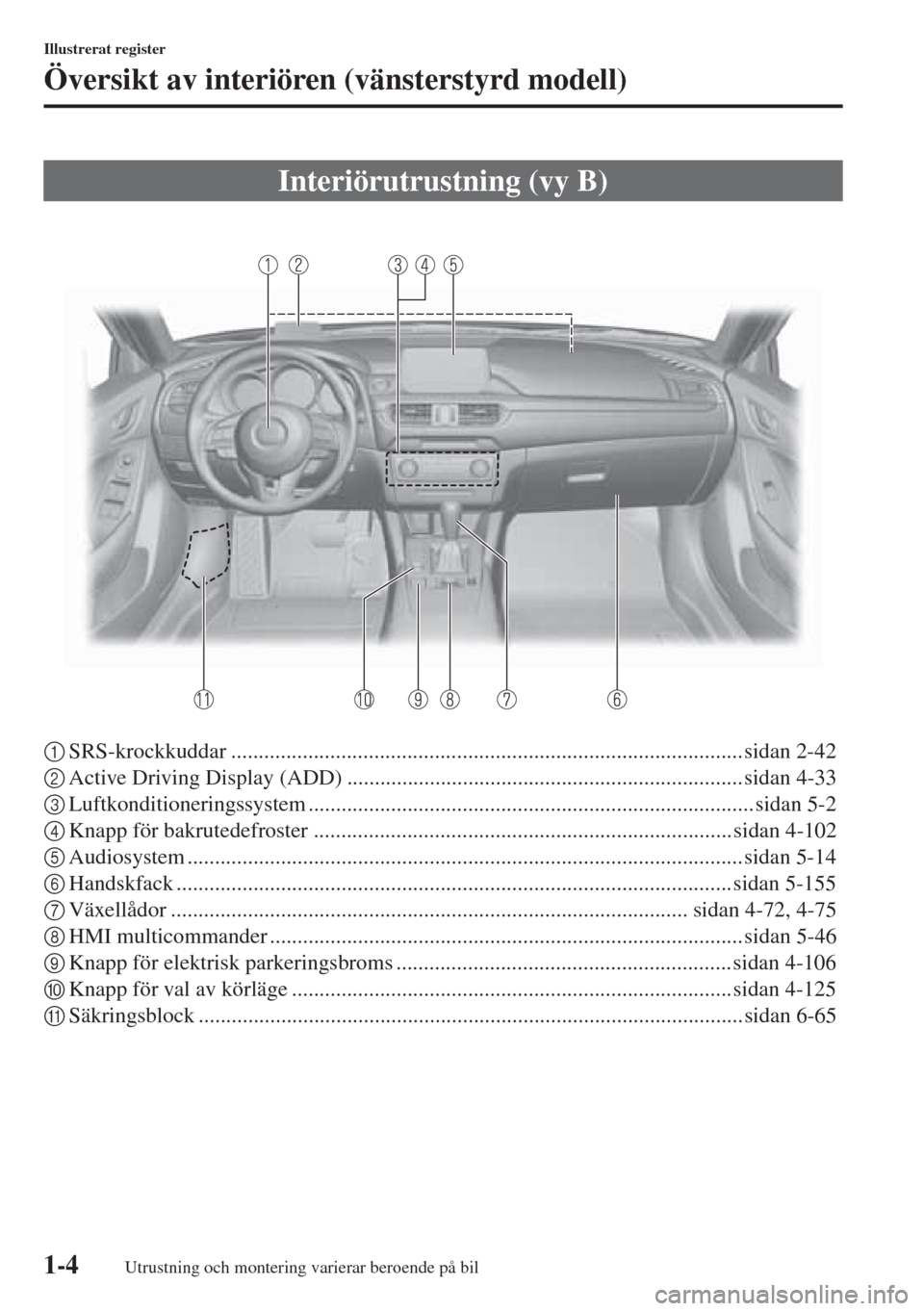

Illustrerat register
Översikt av interiören (vänsterstyrd modell)
1SRS-krockkuddar ............................................................................................. sidan 2-42
2Active Driving Display (ADD) ........................................................................ sidan 4-33
3Luftkonditioneringssystem ................................................................................. sidan 5-2
4Knapp för bakrutedefroster ............................................................................ sidan 4-102
5Audiosystem ..................................................................................................... sidan 5-14
6Handskfack ..................................................................................................... sidan 5-155
7Växellådor .............................................................................................. sidan 4-72, 4-75
8HMI multicommander ...................................................................................... sidan 5-46
9Knapp för elektrisk parkeringsbroms ............................................................. sidan 4-106
0Knapp för val av körläge ................................................................................sidan 4-125
ASäkringsblock ...................................................................................................sidan 6-65
Interiörutrustning (vy B)
Utrustning och montering varierar beroende på bil

1-8
Illustrerat register
Översikt av interiören (högerstyrd modell)
1SRS-krockkuddar ............................................................................................. sidan 2-42
2Luftkonditioneringssystem ................................................................................. sidan 5-2
3Knapp för bakrutedefroster ............................................................................ sidan 4-102
4Audiosystem ..................................................................................................... sidan 5-14
5Active Driving Display (ADD) ........................................................................ sidan 4-33
6Knapp för val av körläge ................................................................................sidan 4-125
7Knapp för elektrisk parkeringsbroms ............................................................. sidan 4-106
8HMI multicommander ...................................................................................... sidan 5-46
9Växellådor .............................................................................................. sidan 4-72, 4-75
0Handskfack ..................................................................................................... sidan 5-155
ASäkringsblock ...................................................................................................sidan 6-65
Interiörutrustning (vy B)
Utrustning och montering varierar beroende på bil

4-1
4Under körning
Information rörande säker körning och stopp.
Starta och stänga av motorn .....................4-2
Tändningslås .......................................... 4-2
Starta motorn ......................................... 4-3
Stänga av motorn .................................4-10
i-stop .................................................... 4-12
Instrumentgrupp och visning .................. 4-21
Mätare och instrument ......................... 4-21
Active Driving Display (ADD)* .......... 4-33
Varnings- och indikeringslampor ......... 4-36
Växellåda ................................................... 4-72
Manuell växellåda – funktion .............. 4-72
Automatväxellåda – reglage ................ 4-75
Reglage och kontroller ............................. 4-86
Reglage för belysning ..........................4-86
Främre dimljus* ................................... 4-92
Bakre dimljus* .....................................4-94
Signaler för att svänga och byta fil ...... 4-96
Vindrutetorkare och -spolare ...............4-97
Bakrutetorkare och -spolare* .............4-101
Strålkastarspolare* ............................. 4-101
Bakrutans avimmare .......................... 4-102
Signalhorn ..........................................4-103
Varningsblinkers ................................ 4-104
Broms ...................................................... 4-105
Bromssystem ...................................... 4-105
Nödstoppssignalsystem ...................... 4-110
Hjälp vid start i backe
(HLA, Hill Launch Assist) ................ 4-110
ABS/TCS/DSC ........................................ 4-112
Låsningsfritt bromssystem (ABS) ..... 4-112
Antispinnsystem (TCS) ..................... 4-113
Dynamisk stabilitetskontroll
(DSC - Dynamic Stability Control) ... 4-114
i-ELOOP* ............................................... 4-116Bränsleekonomiövervakare ...................4-119
Val av körläge ........................................ 4-125
Val av körläge (Automatväxellåda)* ... 4-125
4WD ........................................................ 4-127
Servostyrning ......................................... 4-129
i-ACTIVSENSE* ................................... 4-130
Adaptiva strålkastare (AFS)* ............ 4-133
System för automatisk
avbländning (HBC)* ......................... 4-134
Adaptiva LED-stålkastare* ............... 4-137
Varningssystem för filbyte (LDWS,
Lane Departure Warning System)* ... 4-141
Övervakningssystem för död vinkel
(BSM, Blind Spot Monitoring)* ....... 4-147
Avståndsidentifieringssystem
(DRSS, Distance Recognition
Support System)* .............................. 4-154
Påkalla förarens uppmärksamhet* .... 4-157
Backvarnare för korsande trafik
(RCTA, Rear Cross Traffic Alert)* ... 4-160
Mazda radar farthållare (MRCC)* .... 4-165
Hjälpsystemet för att hålla filen* ...... 4-175
Inställningsbar
hastighetsbegränsning* ..................... 4-184
Bromsassistans i tättrafik
[framåt] (SCBS F, Smart City
Brake Support)* ................................ 4-189
Bromsassistans i tättrafik
[backning] (SCBS R, Smart City
Brake Support)* ................................ 4-195
Smart bromsassistans
(SBS, Smart Brake Support)* ........... 4-201
Framåtriktad kamera
(FSC, Forward Sensing Camera)* .... 4-204
Radarsensor (fram)* .......................... 4-207
Lasersensor (fram)* .......................... 4-210
Radarsensorer (bak
)* ........................ 4-212
Ultraljudssensor (bak)* ..................... 4-214
Farthållare* ........................................... 4-215
Däcktrycksövervakning (TPMS)* ....... 4-220
Dieselpartikelfilter ................................. 4-224
Backkamerans display* ........................ 4-225
Parkeringssensorsystem* ...................... 4-242
*Vissa modeller.

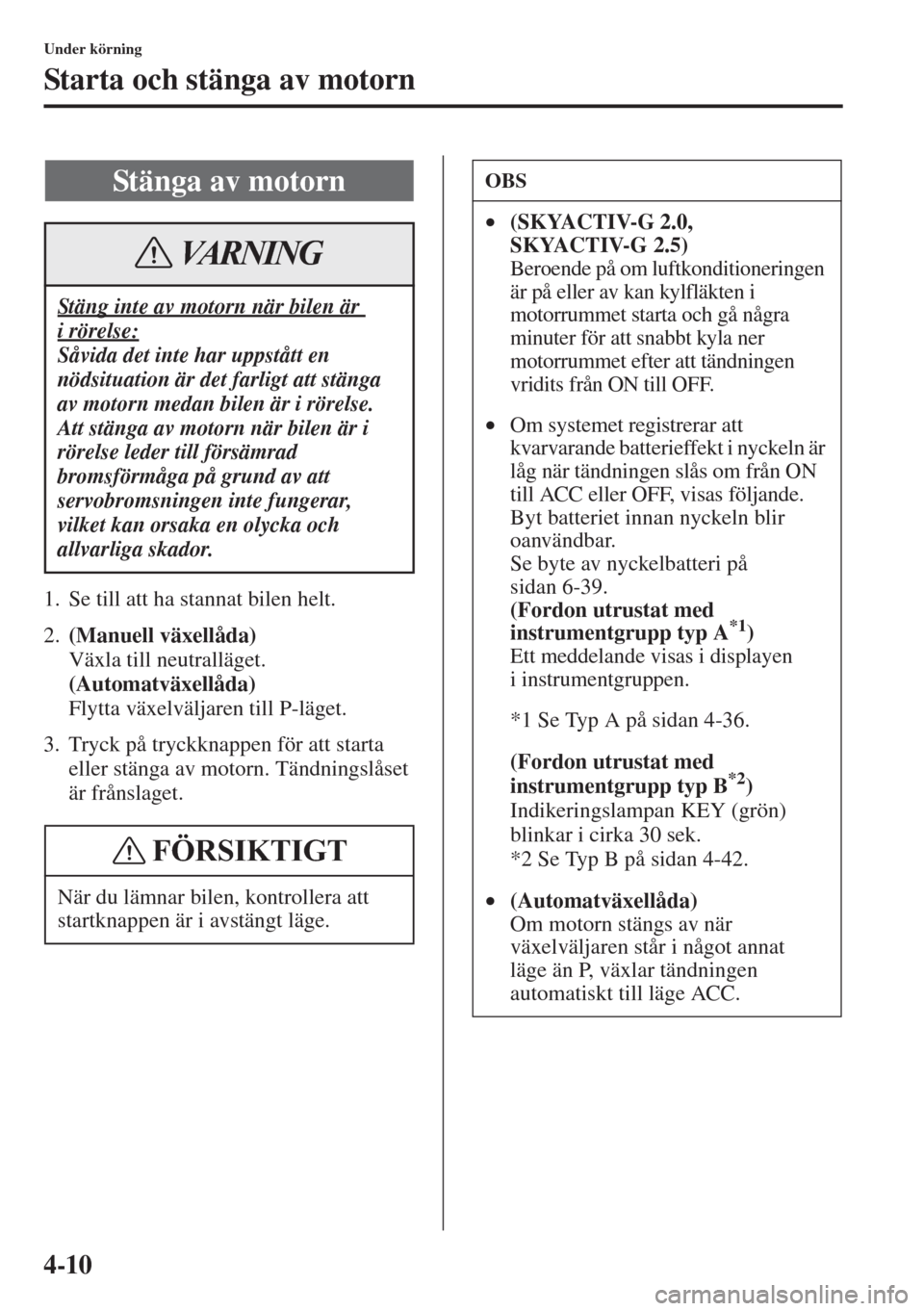

4-10
Under körning
Starta och stänga av motorn
1. Se till att ha stannat bilen helt.
2.(Manuell växellåda)
Växla till neutralläget.
(Automatväxellåda)
Flytta växelväljaren till P-läget.
3. Tryck på tryckknappen för att starta
eller stänga av motorn. Tändningslåset
är frånslaget.
Stänga av motorn
Stäng inte av motorn när bilen är
irörelse:
Såvida det inte har uppstått en
nödsituation är det farligt att stänga
av motorn medan bilen är i rörelse.
Att stänga av motorn när bilen är i
rörelse leder till försämrad
bromsförmåga på grund av att
servobromsningen inte fungerar,
vilket kan orsaka en olycka och
allvarliga skador.
När du lämnar bilen, kontrollera att
startknappen är i avstängt läge.
VARNING
FÖRSIKTIGT
OBS
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Beroende på om luftkonditioneringen
är på eller av kan kylfläkten i
motorrummet starta och gå några
minuter för att snabbt kyla ner
motorrummet efter att tändningen
vridits från ON till OFF.
•Om systemet registrerar att
kvarvarande batterieffekt i nyckeln är
låg när tändningen slås om från ON
till ACC eller OFF, visas följande.
Byt batteriet innan nyckeln blir
oanvändbar.
Se byte av nyckelbatteri på
sidan 6-39.
(Fordon utrustat med
instrumentgrupp typ A
*1)
Ett meddelande visas i displayen
i instrumentgruppen.
*1 Se Typ A på sidan 4-36.
(Fordon utrustat med
instrumentgrupp typ B
*2)
Indikeringslampan KEY (grön)
blinkar i cirka 30 sek.
*2 Se Typ B på sidan 4-42.
•(Automatväxellåda)
Om motorn stängs av när
växelväljaren står i något annat
läge än P, växlar tändningen
automatiskt till läge ACC.

4-22
Under körning
Instrumentgrupp och visning
0Färddator och INFO-knapp .............................................................................. sidan 4-27
WHastighetsmätare
Hastighetsmätaren visar bilens hastighet.
WVägmätare, trippmätare och
trippmätarväljare
Visningsläget kan växlas mellan
trippmätare A och trippmätare B genom att
man trycker på väljaren medan en av dem
visas. Det valda läget kommer att visas.
Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar.
En registreras i trippmätare A, och den
andra registreras i trippmätare B.
Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet
från platsen där bränsletanken fylldes.
När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en
sekund kommer trippmätare B att väljas.
När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.
Tryck på väljarknappen Tryck på väljarknappen Trippmätare A
Vägmätare
Trippmätare B
Vägmätare
OBS
När tändningslåset är i läge ACC eller
OFF kan inte vägmätaren eller
trippmätaren visas. En tryckning på
väljarknappen kan oavsiktligt växla
trippmätarens display eller nollställa den
under cirka tio minuter i följande fall:
•När tändningen har ändrats till läge
OFF från läge ON.
•Efter att förardörren öppnats.

4-26
Under körning
Instrumentgrupp och visning
Temperaturvarning för
yttertemperatur*
Ty p A
När yttertemperaturen är låg visas ett
meddelande multiinformationsdisplayen
och en pipsignal varnar för att det kan
finnas is på vägen.
Om yttertemperaturen är under cirka
4 °C visas ett meddelande på
multiinformationsdisplayen under cirka
tio sekunder och pipsignalen hörs en
gång.
Ty p B
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
WVisning av farthållarens
aktivering och inställda hastighet
(instrumentgrupp av typ A)*
Farthållarens inställda hastighet visas.
WVisning av inställningsbar
hastighetsbegränsning
(instrumentgrupp typ A)*
Inställningsstatus av den inställningsbara
hastighetsbegränsningen visas.
OBS
Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen
beroende på omgivningen och bilens
tillstånd:
•Väldigt låga eller höga
temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
OBS
Om yttertemperaturen är under –20 °C,
kommer pipsignalen att stängas av.
Emellertid kommer att visas.
*Vissa modeller.

4-27
Under körning
Instrumentgrupp och visning
WServiceövervakning
(instrumentgrupp av typ A)
Följande information om underhåll kan
visas genom att sätta på Serviceövervakning.
•Serviceintervall
•Däckrotation
•Oljebyte
För inställning och indikeringar för
underhållsdisplayen, se Underhållsdisplay.
Se Underhållsdisplay på sidan 6-16
Serviceövervakning visar informationen
när tändningen är i läge ON.
Visning av meddelande
När återstående tid eller körsträcka närmar
sig noll, visas ett meddelande varje gång
som tändningen ställs i läge ON.
WFärddator och INFO-knapp
Följande information kan väljas genom att
trycka på upp eller ner på INFO-
knappen med tändningen i läge ON.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Genomsnittlig bränsleekonomi
•Aktuell bränsleförbrukning
•Medelhastighet
•Bilens hastighetslarm*
•Hjälpsystem för att hålla filen/
Varningssystem för filbyte (LDWS)
(instrumentgrupp av typ A)*
•Visning av Mazda radar farthållare
(MRCC) (instrumentgrupp typ A)*
OBS
Funktionen kan inte användas när
bilen är i rörelse.
Planerad
Tid för service
OBS
•Om någon av INFO-knapparna
(upp , ner , eller INFO-knappen)
trycks in medan ett meddelande visas,
kommer det inte längre att visas nästa
gång som tändningen ställs till ON.
•När bilen har servats och återstående
tid/körsträcka har återställts,
visas ett nytt meddelande för nästa
servicetillfälle när detta börjar
närma sig (visas när motorn startas).
•Om det finns flera meddelanden
visas de i ordningsföljd.
•Om OFF (AV) är inställt för
Messages (meddelanden) kommer
meddelanden inte att visas.
*Vissa modeller.

4-29
Under körning
Instrumentgrupp och visning
Ty p A
Ty p B
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än
1,5 sekunder för att rensa den
information som visas.
Efter att du tryckt på INFO visas - - -
L/100 km i cirka en minut innan
bränsleekonomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell
bränsleförbrukning genom att beräkna
mängden förbrukat bränsle och
körsträckan.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.Ty p A
Ty p B
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär
5 km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
Förbrukning
L/100 km
Förbrukning
L/100 km

4-30
Under körning
Instrumentgrupp och visning
Ty p A
Ty p B
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än
1,5 sekunder för att rensa den information
som visas. Efter att INFO tryckts in
kommer - - - km/h att visas under cirka
1 minut innan bilens hastighet beräknas
om och visas.
Läge för bilens hastighetslarm*
I det här läget visas aktuell inställning av
bilens hastighetslarm.
Du kan ändra hastigheten för vilken
varningssignalen ska utlösas.Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
Hastighet
km/tim
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen
ljuder. Visningen av fordonshastighet
blinkar flera gånger.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom
alltid bilens hastighet med
hastighetsmätaren.
•Larmfunktionen för bilens hastighet
kan ställas in mellan 30 och 250 km/h
km/tim
km/tim
Hastighetsvarning
Ty p A
Ty p B
*Vissa modeller.

4-32
Under körning
Instrumentgrupp och visning
Visning av avståndsidentifieringssystem
(DRSS) (instrumentgrupp av typ A)*
Information avseende avståndsidentifie-
ringssystem (DRSS) visas.
Se Avståndsidentifieringssystem (DRSS)
på sidan 4-154.
Varning (displayvisning)
(instrumentgrupp av typ A)
Ett meddelande visas för att informera
föraren om driftstatus och fel eller
onormala händelser.
Kontrollera det meddelande som visas.
*Vissa modeller.
