tRóżnice między obrazem wyświetlanym, a sytuacją rzeczywistą
Zdarzają się różnice pomiędzy wyświetlanym obrazem, a rzeczywistą sytuacją na drodze.
Taka zmiana perspektywy odległości może doprowadzić do wypadku. Zapamiętaj w jakich
przypadkach może dojść do różnic w wyświetlaniu perspektywy odległości.
Kiedy obciążony jest tył samochodu
Kiedy tył samochodu jest obniżony, obiekty wydają się znajdować dalej, niż
w rzeczywistości.
RóżnicaObiekt
Kiedy za samochodem teren się załamuje
Kiedy teren za samochodem załamuje się do góry, obiekty na ekranie wydają się być dalej
niż w rzeczywistości. Kiedy teren za samochodem załamuje się do w dół, obiekty na ekranie
wydają się być bliżej niż w rzeczywistości.
Wydaje się
być dalej
niż w rzeczywi-
stościWydaje się
być bliżej niż
w rzeczywi-
stości
Rzeczywiste
położenie obiektu Rzeczywiste położenie obiektu
Obiekt na ekranie
A: Odległość obiektu od samochodu wyświetlana na ekranie.
B: Prawdziwa odległość obiektu od samochodu.Obiekt na ekranie
Podczas jazdy
Kamera cofania
4-256

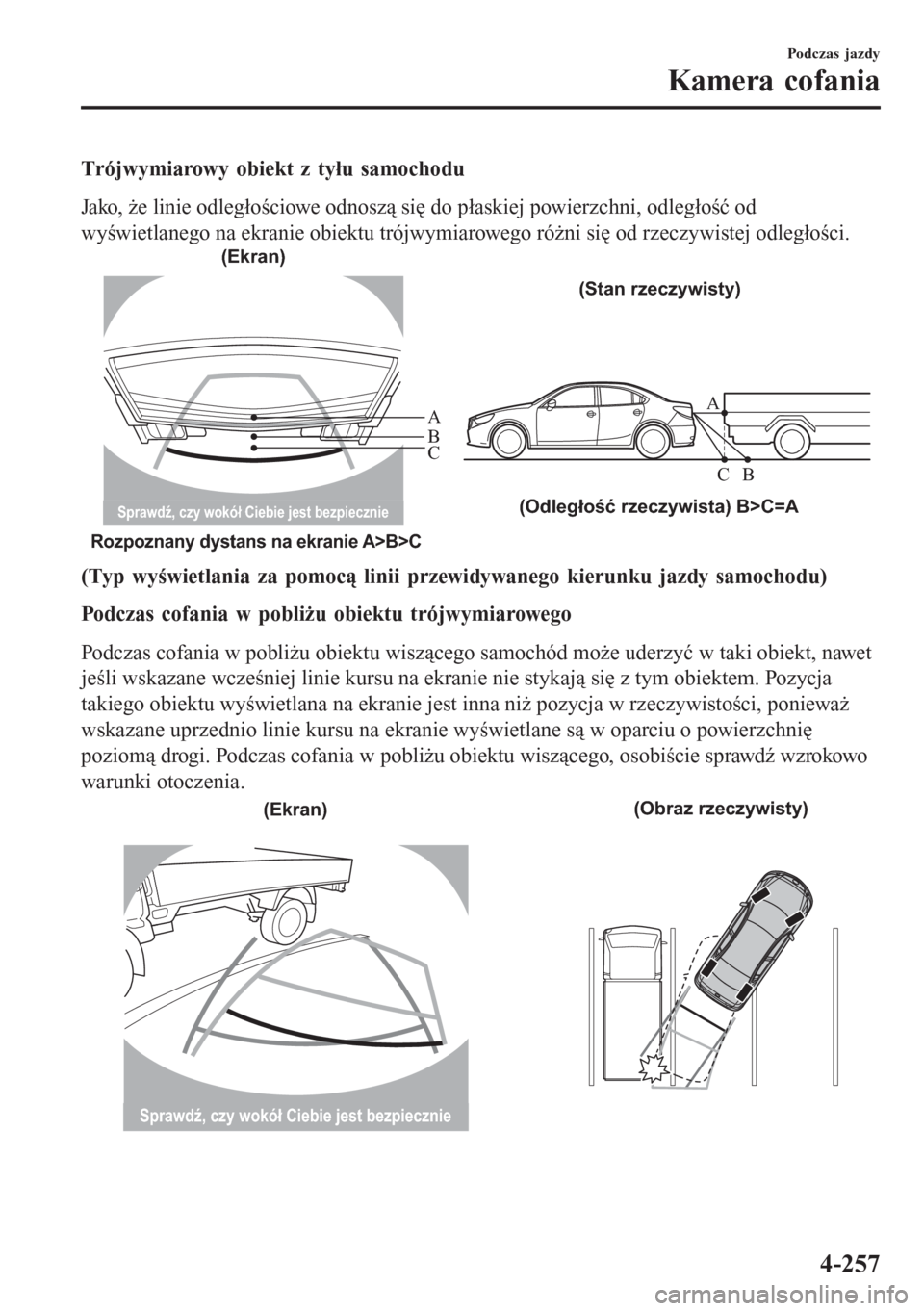

Trójwymiarowy obiekt z tyłu samochodu
Jako, że linie odległościowe odnoszą się do płaskiej powierzchni, odległość od
wyświetlanego na ekranie obiektu trójwymiarowego różni się od rzeczywistej odległości.
A
A
C B
CB
(Odległość rzeczywista) B>C=A
Rozpoznany dystans na ekranie A>B>C
(Ekran)
(Stan rzeczywisty)
Sprawdź, czy wokół Ciebie jest bezpiecznie
(Typ wyświetlania za pomocą linii przewidywanego kierunku jazdy samochodu)
Podczas cofania w pobliżu obiektu trójwymiarowego
Podczas cofania w pobliżu obiektu wiszącego samochód może uderzyć w taki obiekt, nawet
jeśli wskazane wcześniej linie kursu na ekranie nie stykają się z tym obiektem. Pozycja
takiego obiektu wyświetlana na ekranie jest inna niż pozycja w rzeczywistości, ponieważ
wskazane uprzednio linie kursu na ekranie wyświetlane są w oparciu o powierzchnię
poziomą drogi. Podczas cofania w pobliżu obiektu wiszącego, osobiście sprawdź wzrokowo
warunki otoczenia.
(Ekran)(Obraz rzeczywisty)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-257

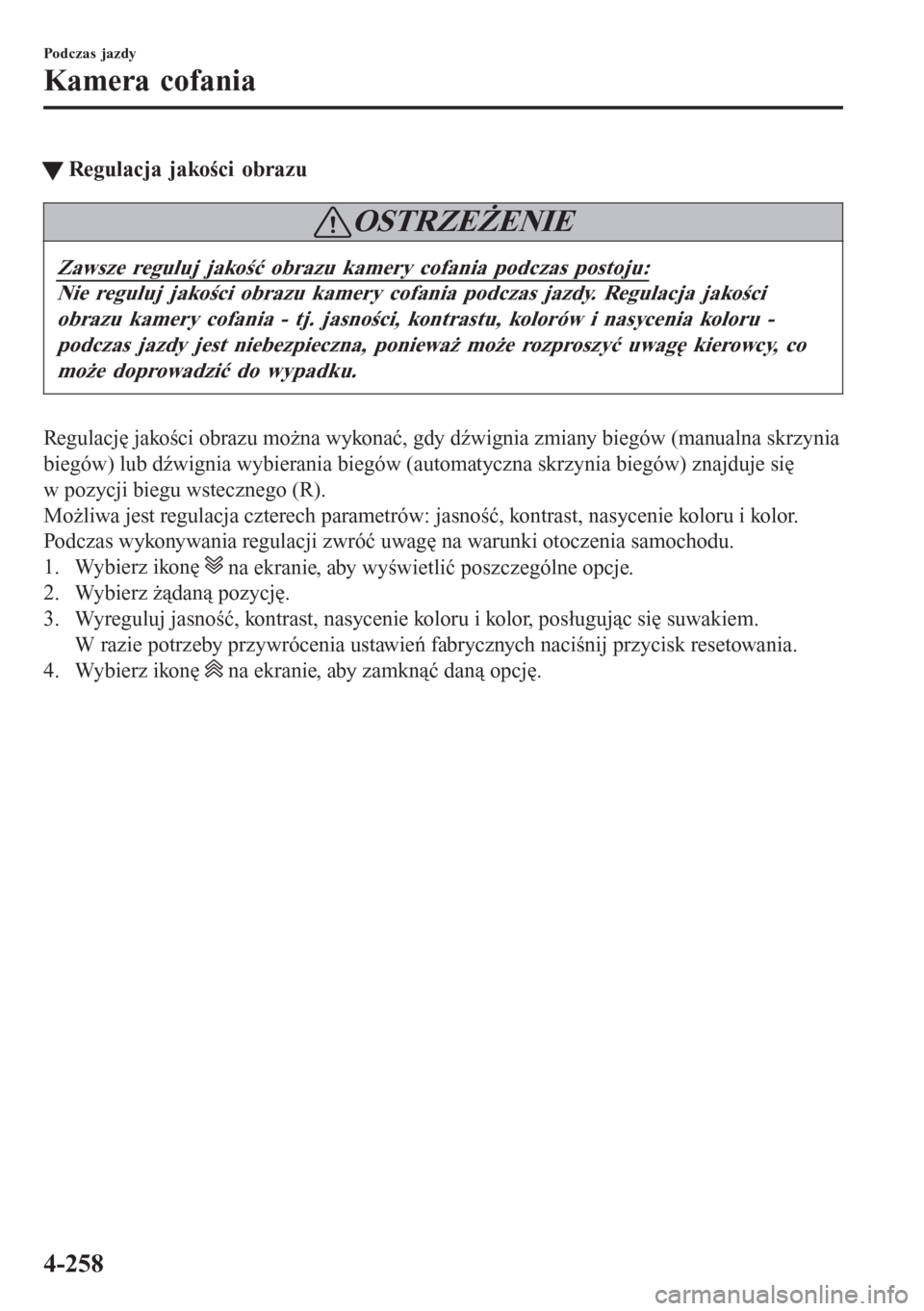

tRegulacja jakości obrazu
OSTRZEŻENIE
Zawsze reguluj jakość obrazu kamery cofania podczas postoju:
Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości
obrazu kamery cofania - tj. jasności, kontrastu, kolorów i nasycenia koloru -
podczas jazdy jest niebezpieczna, ponieważ może rozproszyć uwagę kierowcy, co
może doprowadzić do wypadku.
Regulację jakości obrazu można wykonać, gdy dźwignia zmiany biegów (manualna skrzynia
biegów) lub dźwignia wybierania biegów (automatyczna skrzynia biegów) znajduje się
w pozycji biegu wstecznego (R).
Możliwa jest regulacja czterech parametrów: jasność, kontrast, nasycenie koloru i kolor.
Podczas wykonywania regulacji zwróć uwagę na warunki otoczenia samochodu.
1. Wybierz ikonę
na ekranie, aby wyświetlić poszczególne opcje.
2. Wybierz żądaną pozycję.
3. Wyreguluj jasność, kontrast, nasycenie koloru i kolor, posługując się suwakiem.
W razie potrzeby przywrócenia ustawień fabrycznych naciśnij przycisk resetowania.
4. Wybierz ikonę
na ekranie, aby zamknąć daną opcję.
Podczas jazdy
Kamera cofania
4-258

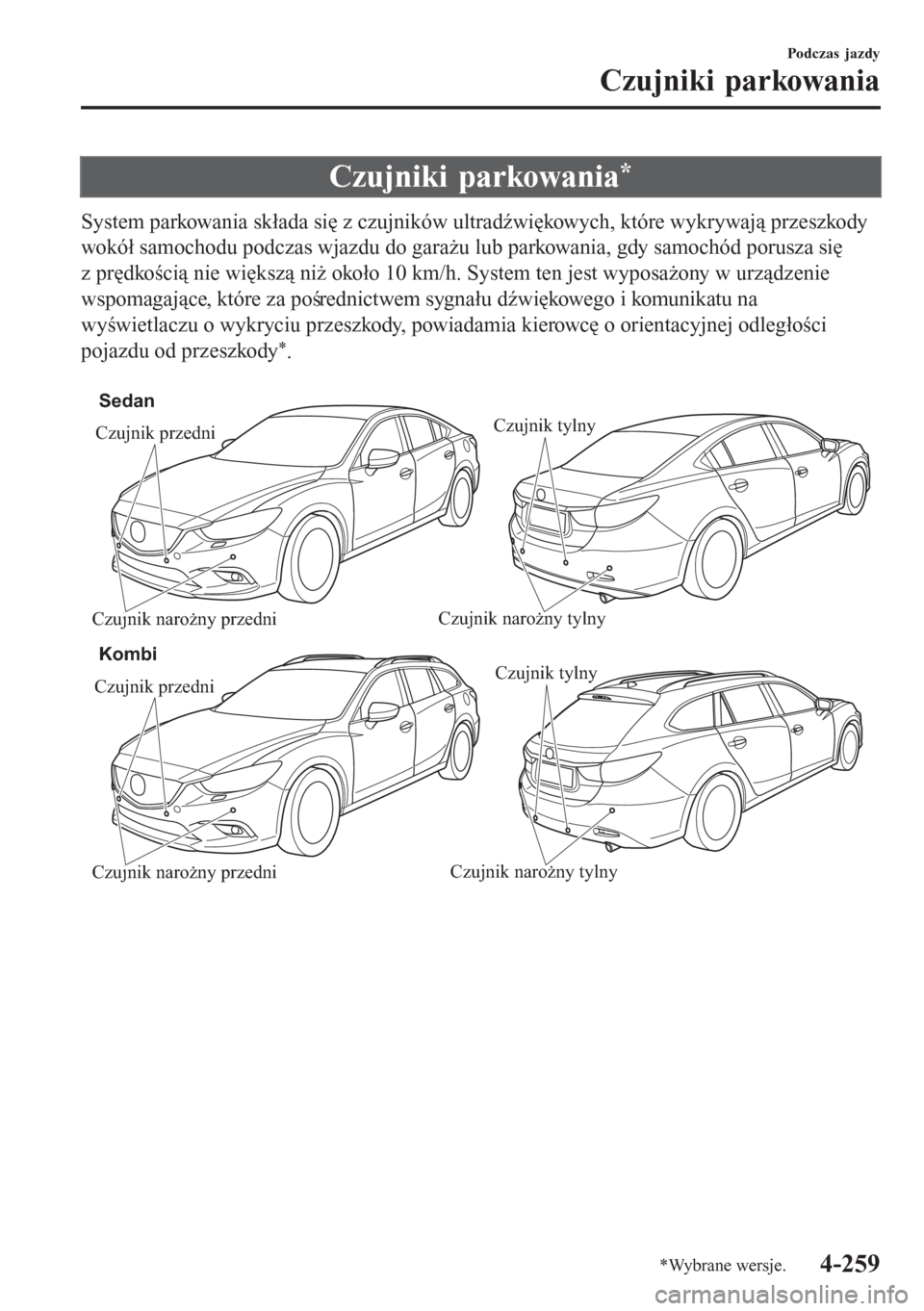

Czujniki parkowania*
System parkowania składa się z czujników ultradźwiękowych, które wykrywają przeszkody
wokół samochodu podczas wjazdu do garażu lub parkowania, gdy samochód porusza się
z prędkością nie większą niż około 10 km/h. System ten jest wyposażony w urządzenie
wspomagające, które za pośrednictwem sygnału dźwiękowego i komunikatu na
wyświetlaczu o wykryciu przeszkody, powiadamia kierowcę o orientacyjnej odległości
pojazdu od przeszkody
*.

Czujnik przedni
Czujnik narożny przedniCzujnik tylny
Czujnik narożny tylny
Czujnik przedni
Czujnik narożny przedniCzujnik tylny
Czujnik narożny tylny
Sedan
Kombi
Podczas jazdy
Czujniki parkowania
*Wybrane wersje.4-259

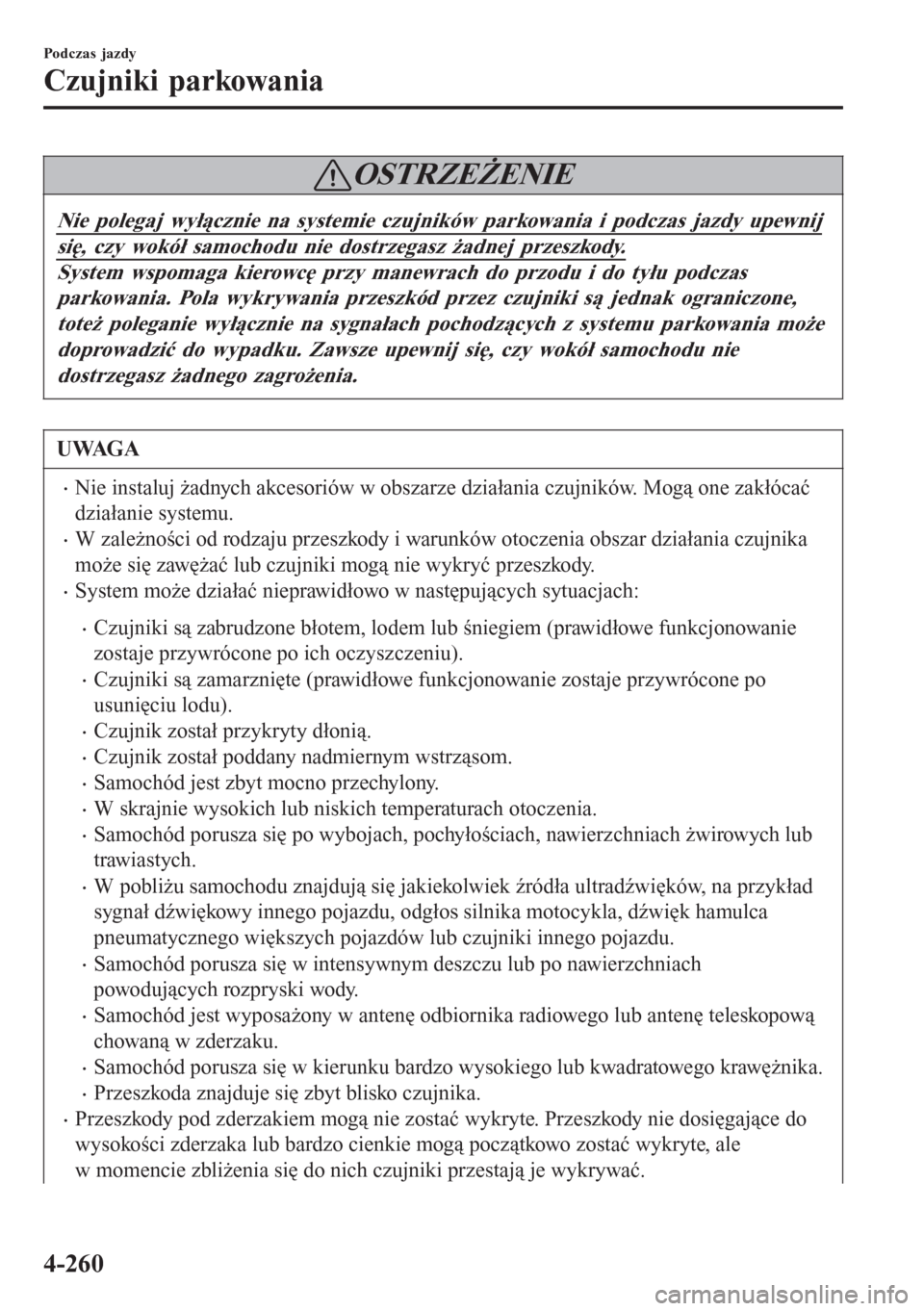

OSTRZEŻENIE
Nie polegaj wyłącznie na systemie czujników parkowania i podczas jazdy upewnij
się, czy wokół samochodu nie dostrzegasz żadnej przeszkody.
System wspomaga kierowcę przy manewrach do przodu i do tyłu podczas
parkowania. Pola wykrywania przeszkód przez czujniki są jednak ograniczone,
toteż poleganie wyłącznie na sygnałach pochodzących z systemu parkowania może
doprowadzić do wypadku. Zawsze upewnij się, czy wokół samochodu nie
dostrzegasz żadnego zagrożenia.
UWAGA
•Nie instaluj żadnych akcesoriów w obszarze działania czujników. Mogą one zakłócać
działanie systemu.
•W zależności od rodzaju przeszkody i warunków otoczenia obszar działania czujnika
może się zawężać lub czujniki mogą nie wykryć przeszkody.
•System może działać nieprawidłowo w następujących sytuacjach:
•Czujniki są zabrudzone błotem, lodem lub śniegiem (prawidłowe funkcjonowanie
zostaje przywrócone po ich oczyszczeniu).
•Czujniki są zamarznięte (prawidłowe funkcjonowanie zostaje przywrócone po
usunięciu lodu).
•Czujnik został przykryty dłonią.
•Czujnik został poddany nadmiernym wstrząsom.
•Samochód jest zbyt mocno przechylony.
•W skrajnie wysokich lub niskich temperaturach otoczenia.
•Samochód porusza się po wybojach, pochyłościach, nawierzchniach żwirowych lub
trawiastych.
•W pobliżu samochodu znajdują się jakiekolwiek źródła ultradźwięków, na przykład
sygnał dźwiękowy innego pojazdu, odgłos silnika motocykla, dźwięk hamulca
pneumatycznego większych pojazdów lub czujniki innego pojazdu.
•Samochód porusza się w intensywnym deszczu lub po nawierzchniach
powodujących rozpryski wody.
•Samochód jest wyposażony w antenę odbiornika radiowego lub antenę teleskopową
chowaną w zderzaku.
•Samochód porusza się w kierunku bardzo wysokiego lub kwadratowego krawężnika.
•Przeszkoda znajduje się zbyt blisko czujnika.
•Przeszkody pod zderzakiem mogą nie zostać wykryte. Przeszkody nie dosięgające do
wysokości zderzaka lub bardzo cienkie mogą początkowo zostać wykryte, ale
w momencie zbliżenia się do nich czujniki przestają je wykrywać.
Podczas jazdy
Czujniki parkowania
4-260

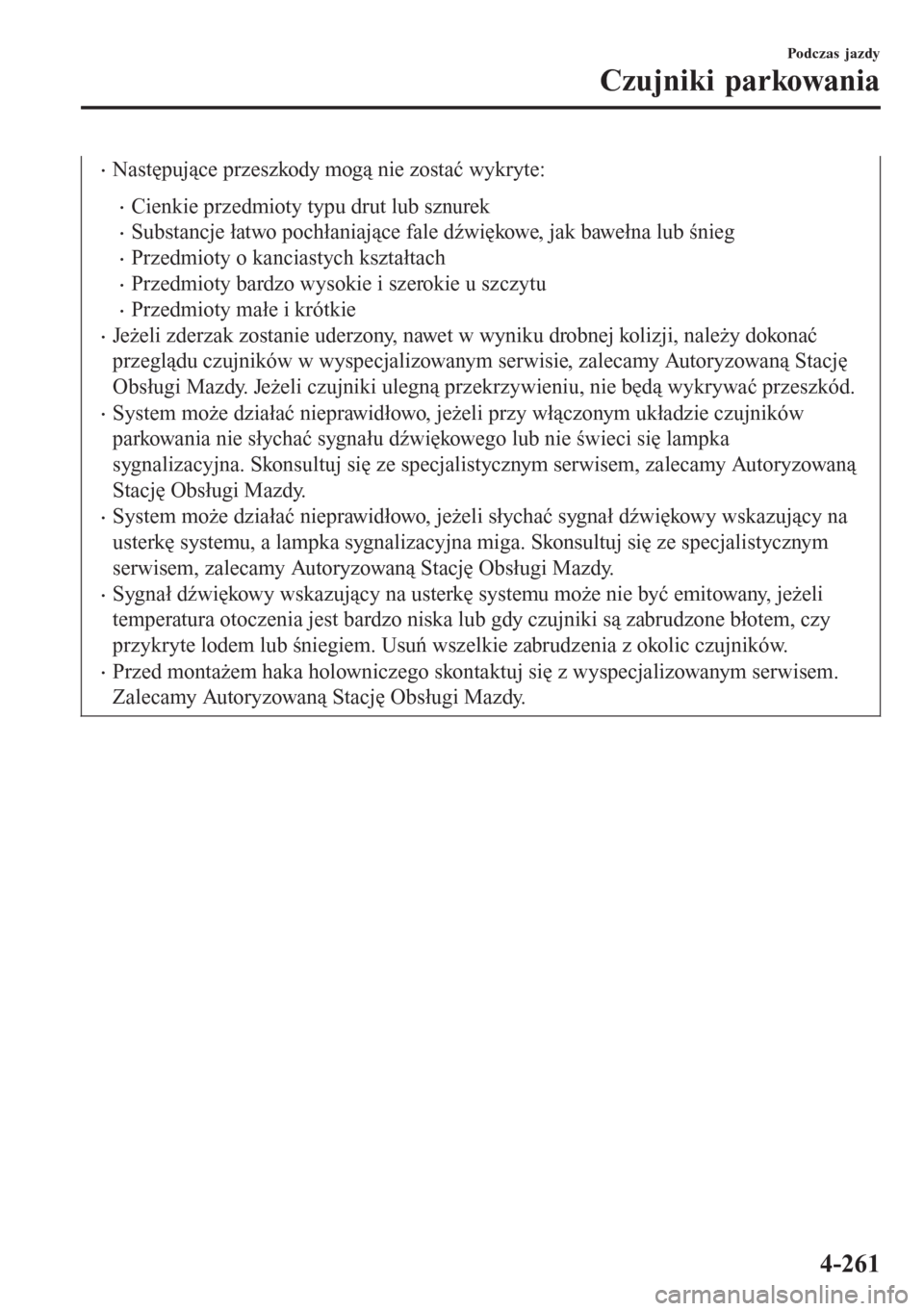

•Następujące przeszkody mogą nie zostać wykryte:
•Cienkie przedmioty typu drut lub sznurek
•Substancje łatwo pochłaniające fale dźwiękowe, jak bawełna lub śnieg
•Przedmioty o kanciastych kształtach
•Przedmioty bardzo wysokie i szerokie u szczytu
•Przedmioty małe i krótkie
•Jeżeli zderzak zostanie uderzony, nawet w wyniku drobnej kolizji, należy dokonać
przeglądu czujników w wyspecjalizowanym serwisie, zalecamy Autoryzowaną Stację
Obsługi Mazdy. Jeżeli czujniki ulegną przekrzywieniu, nie będą wykrywać przeszkód.
•System może działać nieprawidłowo, jeżeli przy włączonym układzie czujników
parkowania nie słychać sygnału dźwiękowego lub nie świeci się lampka
sygnalizacyjna. Skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
•System może działać nieprawidłowo, jeżeli słychać sygnał dźwiękowy wskazujący na
usterkę systemu, a lampka sygnalizacyjna miga. Skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Sygnał dźwiękowy wskazujący na usterkę systemu może nie być emitowany, jeżeli
temperatura otoczenia jest bardzo niska lub gdy czujniki są zabrudzone błotem, czy
przykryte lodem lub śniegiem. Usuń wszelkie zabrudzenia z okolic czujników.
•Przed montażem haka holowniczego skontaktuj się z wyspecjalizowanym serwisem.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
Czujniki parkowania
4-261

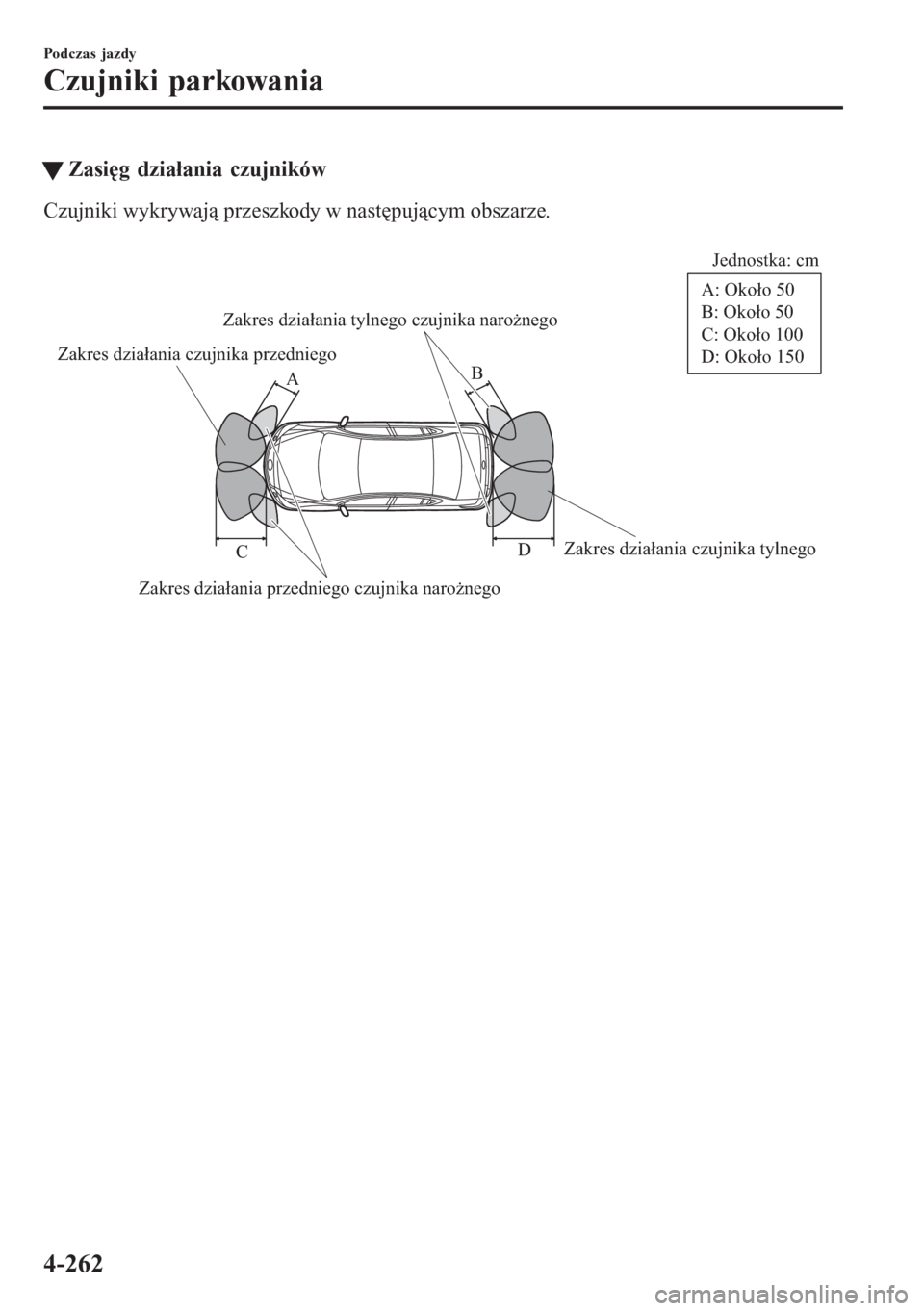

tZasięg działania czujników
Czujniki wykrywają przeszkody w następującym obszarze.

Zakres działania czujnika przedniego
Zakres działania przedniego czujnika narożnegoZakres działania czujnika tylnego Zakres działania tylnego czujnika narożnegoBJednostka: cm
A
D
CA: Około 50
B: Około 50
C: Około 100
D: Około 150
Podczas jazdy
Czujniki parkowania
4-262

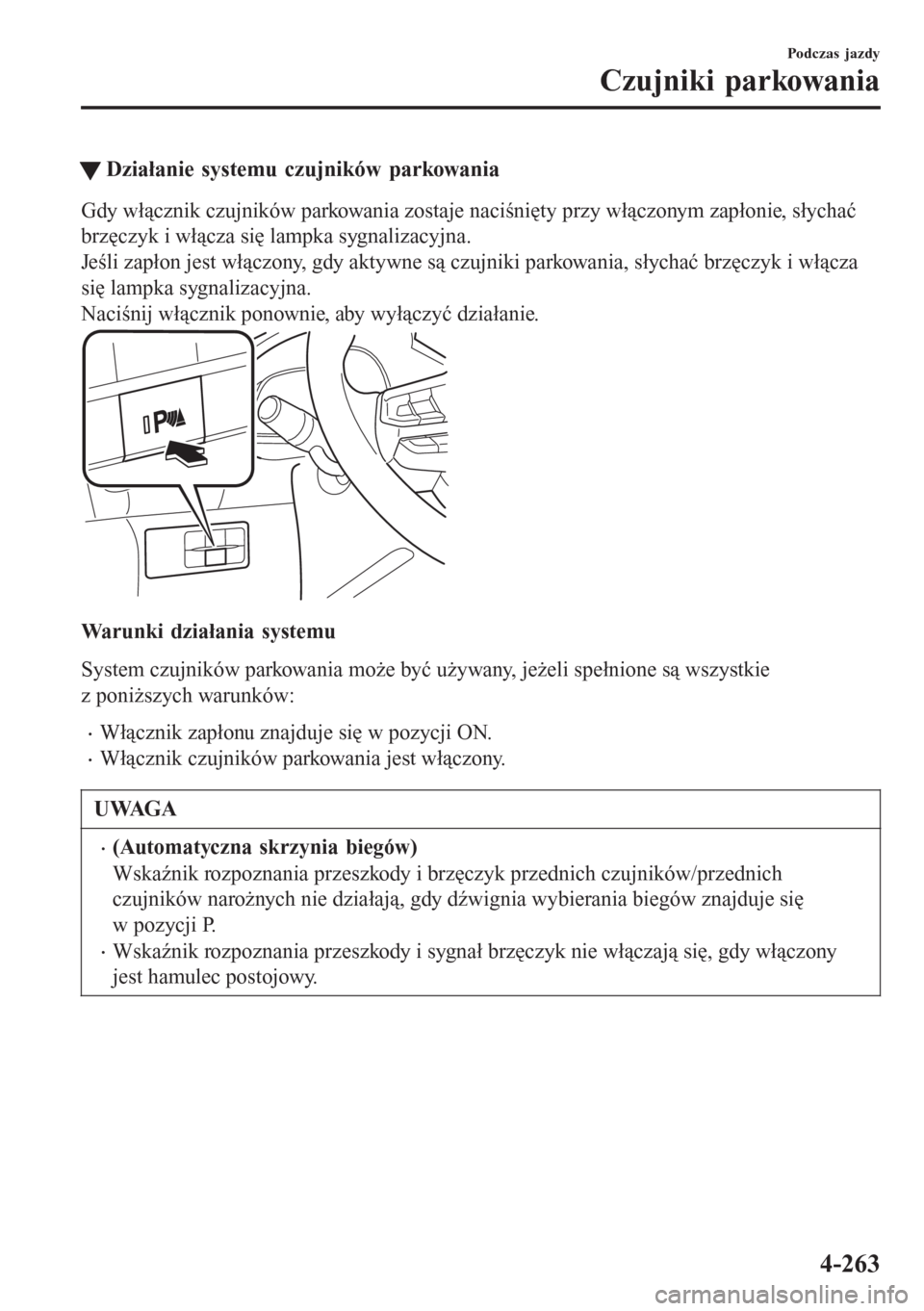

tDziałanie systemu czujników parkowania
Gdy włącznik czujników parkowania zostaje naciśnięty przy włączonym zapłonie, słychać
brzęczyk i włącza się lampka sygnalizacyjna.
Jeśli zapłon jest włączony, gdy aktywne są czujniki parkowania, słychać brzęczyk i włącza
się lampka sygnalizacyjna.
Naciśnij włącznik ponownie, aby wyłączyć działanie.
Warunki działania systemu
System czujników parkowania może być używany, jeżeli spełnione są wszystkie
z poniższych warunków:
•Włącznik zapłonu znajduje się w pozycji ON.
•Włącznik czujników parkowania jest włączony.
UWAGA
•(Automatyczna skrzynia biegów)
Wskaźnik rozpoznania przeszkody i brzęczyk przednich czujników/przednich
czujników narożnych nie działają, gdy dźwignia wybierania biegów znajduje się
w pozycji P.
•Wskaźnik rozpoznania przeszkody i sygnał brzęczyk nie włączają się, gdy włączony
jest hamulec postojowy.
Podczas jazdy
Czujniki parkowania
4-263

tOstrzeżenie o wykryciu przeszkody
Na ekranie wskazywana jest pozycja czujnika, który wykrył przeszkodę. Wskaźnik włącza
się w różnych strefach, w zależności od odległości przeszkody wykrytej przez czujnik.
W miarę jak samochód zbliża się do przeszkody, na wskaźniku wyświetla się strefa będąca
bliżej samochodu.

Zakres lewego przedniego
czujnika narożnegoZakres prawego przedniego
czujnika narożnego
Zakres prawego tylnego
czujnika narożnego Zakres lewego tylnego
czujnika narożnegoZakres czujnika przedniego
Zakres czujnika tylnego
Podczas jazdy
Czujniki parkowania
4-264

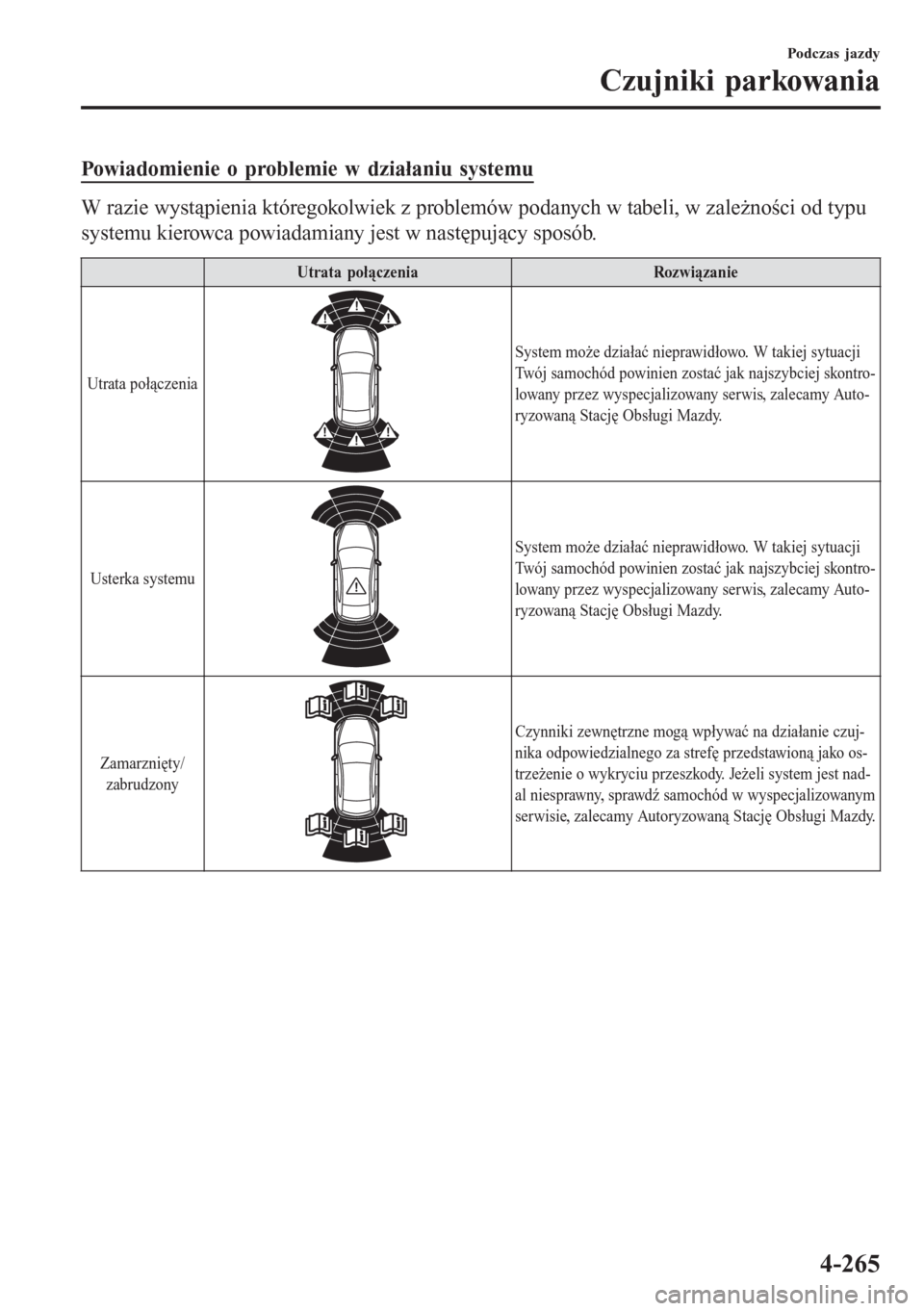

Powiadomienie o problemie w działaniu systemu
W razie wystąpienia któregokolwiek z problemów podanych w tabeli, w zależności od typu
systemu kierowca powiadamiany jest w następujący sposób.
Utrata połączenia Rozwiązanie
Utrata połączenia
System może działać nieprawidłowo. W takiej sytuacji
Twój samochód powinien zostać jak najszybciej skontro-
lowany przez wyspecjalizowany serwis, zalecamy Auto-
ryzowaną Stację Obsługi Mazdy.
Usterka systemu
System może działać nieprawidłowo. W takiej sytuacji
Twój samochód powinien zostać jak najszybciej skontro-
lowany przez wyspecjalizowany serwis, zalecamy Auto-
ryzowaną Stację Obsługi Mazdy.
Zamarznięty/
zabrudzony
Czynniki zewnętrzne mogą wpływać na działanie czuj-
nika odpowiedzialnego za strefę przedstawioną jako os-
trzeżenie o wykryciu przeszkody. Jeżeli system jest nad-
al niesprawny, sprawdź samochód w wyspecjalizowanym
serwisie, zalecamy Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
Czujniki parkowania
4-265
