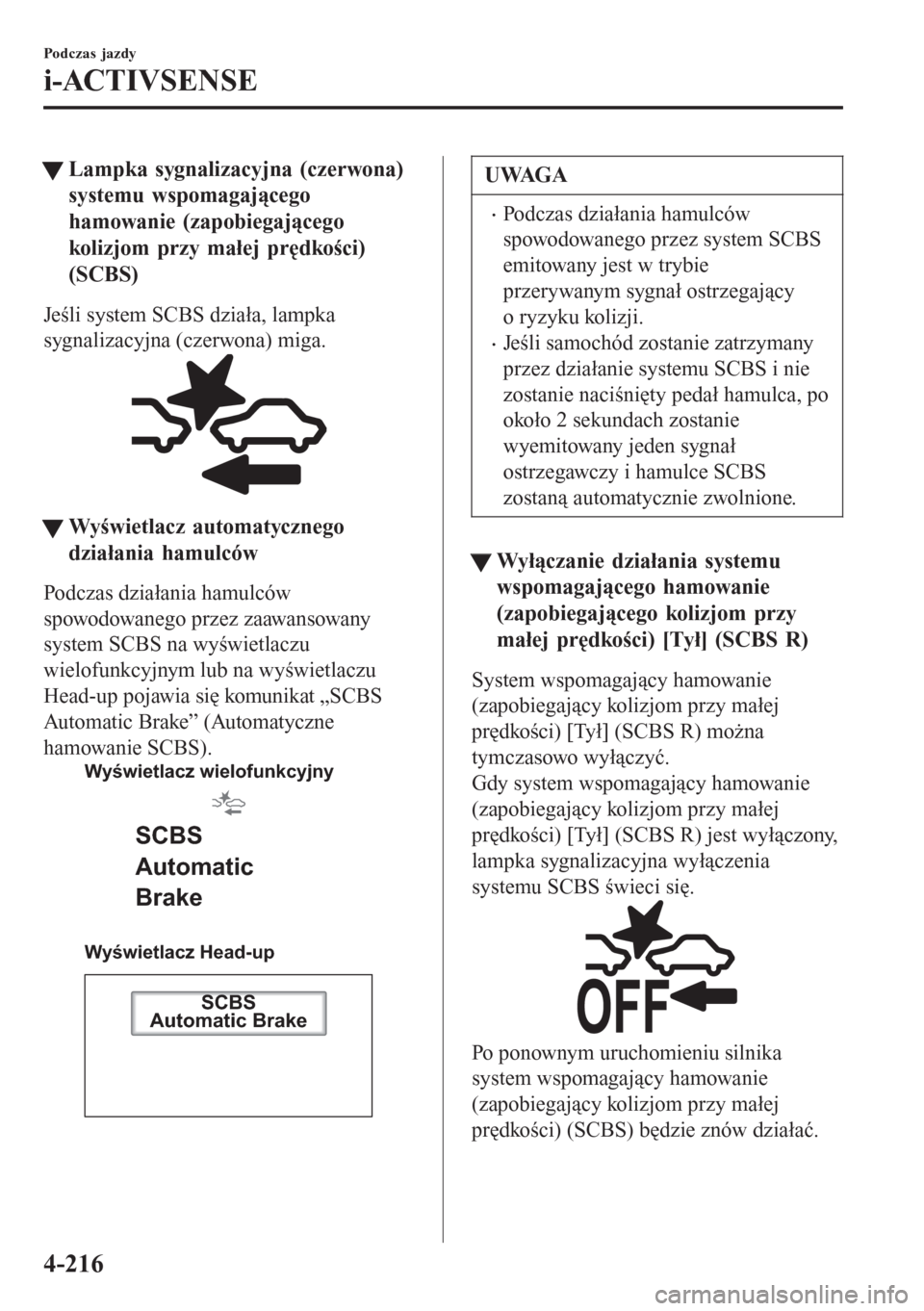

tLampka sygnalizacyjna (czerwona)
systemu wspomagającego
hamowanie (zapobiegającego
kolizjom przy małej prędkości)
(SCBS)
Jeśli system SCBS działa, lampka
sygnalizacyjna (czerwona) miga.
tWyświetlacz automatycznego
działania hamulców
Podczas działania hamulców
spowodowanego przez zaawansowany
system SCBS na wyświetlaczu
wielofunkcyjnym lub na wyświetlaczu
Head-up pojawia się komunikat „SCBS
Automatic Brake” (Automatyczne
hamowanie SCBS).
Wyświetlacz Head-up Wyświetlacz wielofunkcyjny
SCBS
Automatic
Brake
SCBS
Automatic Brake
UWAGA
•Podczas działania hamulców
spowodowanego przez system SCBS
emitowany jest w trybie
przerywanym sygnał ostrzegający
o ryzyku kolizji.
•Jeśli samochód zostanie zatrzymany
przez działanie systemu SCBS i nie
zostanie naciśnięty pedał hamulca, po
około 2 sekundach zostanie
wyemitowany jeden sygnał
ostrzegawczy i hamulce SCBS
zostaną automatycznie zwolnione.
ttWyłączanie działania systemu
wspomagającego hamowanie
(zapobiegającego kolizjom przy
małej prędkości) [Tył] (SCBS R)
System wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) [Tył] (SCBS R) można
tymczasowo wyłączyć.
Gdy system wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) [Tył] (SCBS R) jest wyłączony,
lampka sygnalizacyjna wyłączenia
systemu SCBS świeci się.
Po ponownym uruchomieniu silnika
system wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) (SCBS) będzie znów działać.
Podczas jazdy
i-ACTIVSENSE
4-216

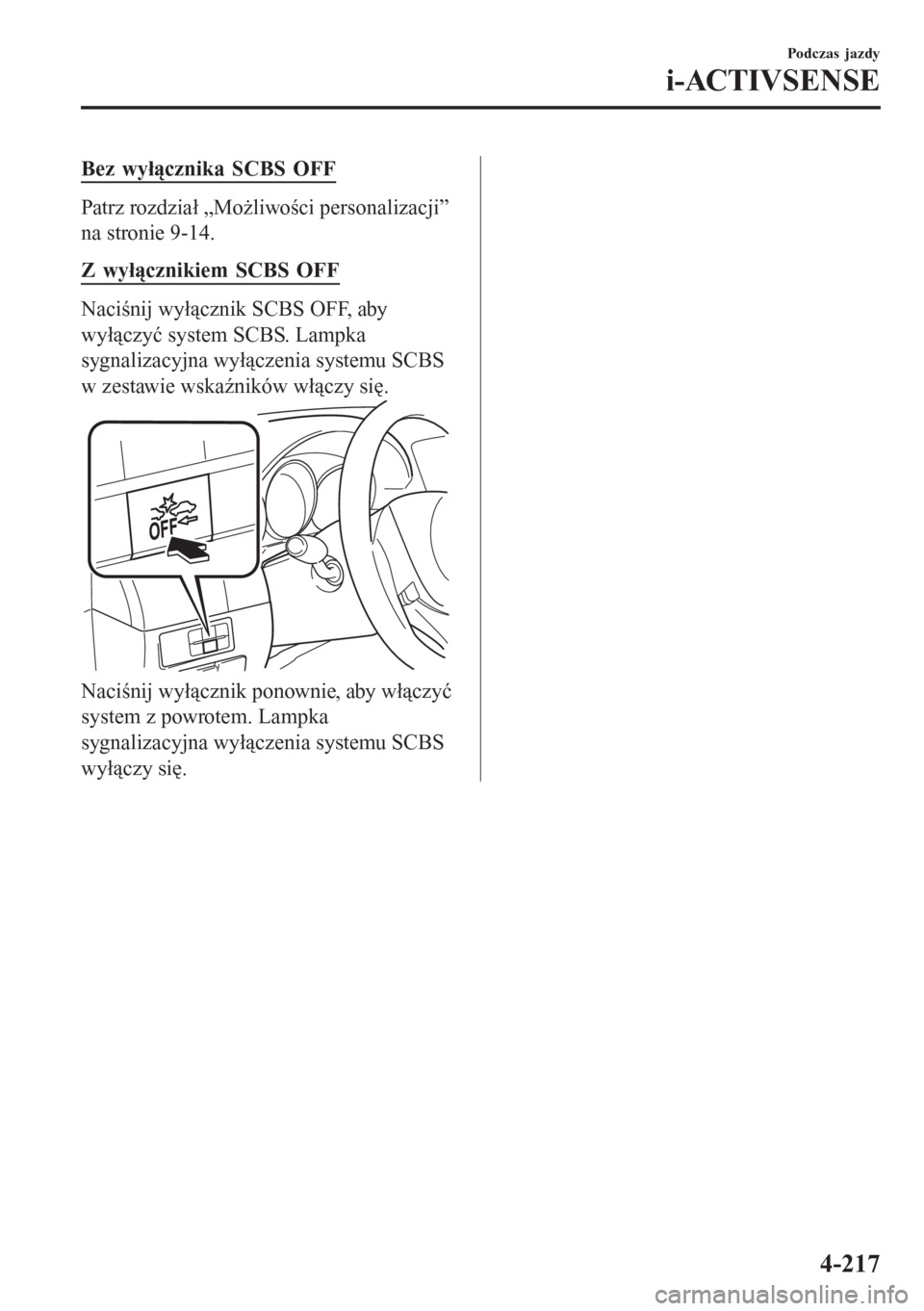

Bez wyłącznika SCBS OFF
Patrz rozdział „Możliwości personalizacji”
na stronie 9-14.
Z wyłącznikiem SCBS OFF
Naciśnij wyłącznik SCBS OFF, aby
wyłączyć system SCBS. Lampka
sygnalizacyjna wyłączenia systemu SCBS
w zestawie wskaźników włączy się.
Naciśnij wyłącznik ponownie, aby włączyć
system z powrotem. Lampka
sygnalizacyjna wyłączenia systemu SCBS
wyłączy się.
Podczas jazdy
i-ACTIVSENSE
4-217

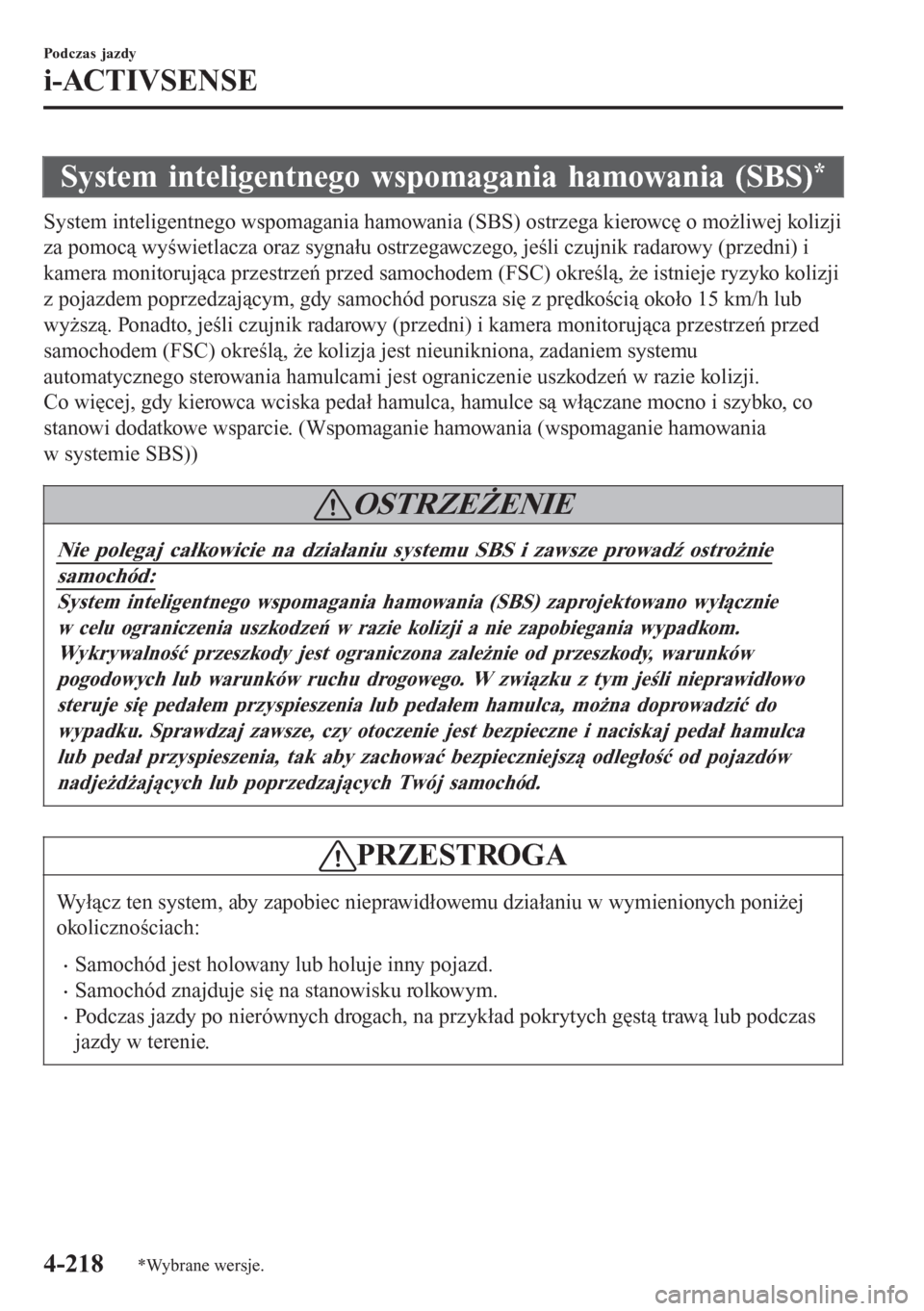

System inteligentnego wspomagania hamowania (SBS)*
System inteligentnego wspomagania hamowania (SBS) ostrzega kierowcę o możliwej kolizji
za pomocą wyświetlacza oraz sygnału ostrzegawczego, jeśli czujnik radarowy (przedni) i
kamera monitorująca przestrzeń przed samochodem (FSC) określą, że istnieje ryzyko kolizji
z pojazdem poprzedzającym, gdy samochód porusza się z prędkością około 15 km/h lub
wyższą. Ponadto, jeśli czujnik radarowy (przedni) i kamera monitorująca przestrzeń przed
samochodem (FSC) określą, że kolizja jest nieunikniona, zadaniem systemu
automatycznego sterowania hamulcami jest ograniczenie uszkodzeń w razie kolizji.
Co więcej, gdy kierowca wciska pedał hamulca, hamulce są włączane mocno i szybko, co
stanowi dodatkowe wsparcie. (Wspomaganie hamowania (wspomaganie hamowania
w systemie SBS))
OSTRZEŻENIE
Nie polegaj całkowicie na działaniu systemu SBS i zawsze prowadź ostrożnie
samochód:
System inteligentnego wspomagania hamowania (SBS) zaprojektowano wyłącznie
w celu ograniczenia uszkodzeń w razie kolizji a nie zapobiegania wypadkom.
Wykrywalność przeszkody jest ograniczona zależnie od przeszkody, warunków
pogodowych lub warunków ruchu drogowego. W związku z tym jeśli nieprawidłowo
steruje się pedałem przyspieszenia lub pedałem hamulca, można doprowadzić do
wypadku. Sprawdzaj zawsze, czy otoczenie jest bezpieczne i naciskaj pedał hamulca
lub pedał przyspieszenia, tak aby zachować bezpieczniejszą odległość od pojazdów
nadjeżdżających lub poprzedzających Twój samochód.
PRZESTROGA
Wyłącz ten system, aby zapobiec nieprawidłowemu działaniu w wymienionych poniżej
okolicznościach:
•Samochód jest holowany lub holuje inny pojazd.
•Samochód znajduje się na stanowisku rolkowym.
•Podczas jazdy po nierównych drogach, na przykład pokrytych gęstą trawą lub podczas
jazdy w terenie.
Podczas jazdy
i-ACTIVSENSE
4-218*Wybrane wersje.

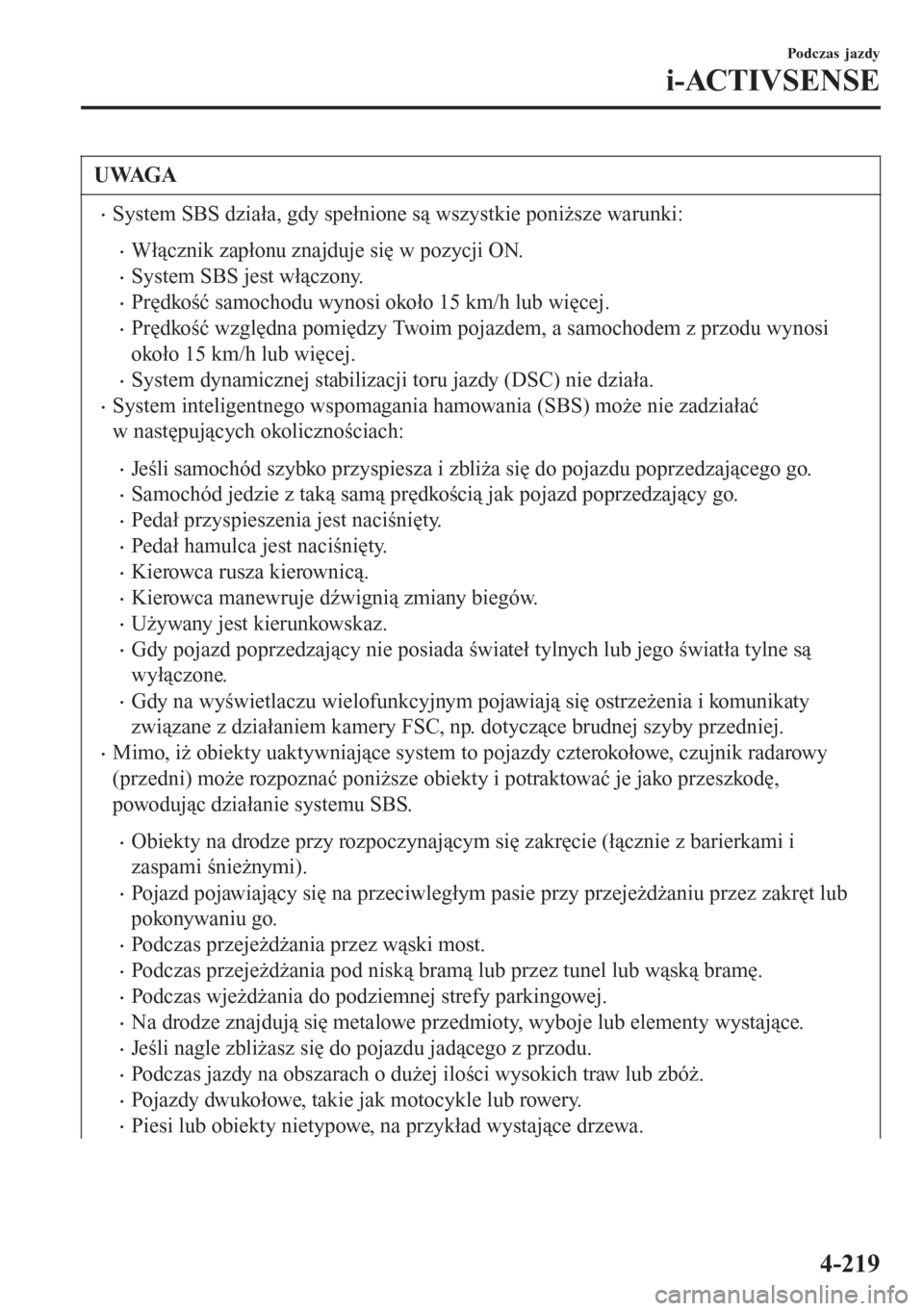

UWAGA
•System SBS działa, gdy spełnione są wszystkie poniższe warunki:
•Włącznik zapłonu znajduje się w pozycji ON.
•System SBS jest włączony.
•Prędkość samochodu wynosi około 15 km/h lub więcej.
•Prędkość względna pomiędzy Twoim pojazdem, a samochodem z przodu wynosi
około 15 km/h lub więcej.
•System dynamicznej stabilizacji toru jazdy (DSC) nie działa.
•System inteligentnego wspomagania hamowania (SBS) może nie zadziałać
w następujących okolicznościach:
•Jeśli samochód szybko przyspiesza i zbliża się do pojazdu poprzedzającego go.
•Samochód jedzie z taką samą prędkością jak pojazd poprzedzający go.
•Pedał przyspieszenia jest naciśnięty.
•Pedał hamulca jest naciśnięty.
•Kierowca rusza kierownicą.
•Kierowca manewruje dźwignią zmiany biegów.
•Używany jest kierunkowskaz.
•Gdy pojazd poprzedzający nie posiada świateł tylnych lub jego światła tylne są
wyłączone.
•Gdy na wyświetlaczu wielofunkcyjnym pojawiają się ostrzeżenia i komunikaty
związane z działaniem kamery FSC, np. dotyczące brudnej szyby przedniej.
•Mimo, iż obiekty uaktywniające system to pojazdy czterokołowe, czujnik radarowy
(przedni) może rozpoznać poniższe obiekty i potraktować je jako przeszkodę,
powodując działanie systemu SBS.
•Obiekty na drodze przy rozpoczynającym się zakręcie (łącznie z barierkami i
zaspami śnieżnymi).
•Pojazd pojawiający się na przeciwległym pasie przy przejeżdżaniu przez zakręt lub
pokonywaniu go.
•Podczas przejeżdżania przez wąski most.
•Podczas przejeżdżania pod niską bramą lub przez tunel lub wąską bramę.
•Podczas wjeżdżania do podziemnej strefy parkingowej.
•Na drodze znajdują się metalowe przedmioty, wyboje lub elementy wystające.
•Jeśli nagle zbliżasz się do pojazdu jadącego z przodu.
•Podczas jazdy na obszarach o dużej ilości wysokich traw lub zbóż.
•Pojazdy dwukołowe, takie jak motocykle lub rowery.
•Piesi lub obiekty nietypowe, na przykład wystające drzewa.
Podczas jazdy
i-ACTIVSENSE
4-219

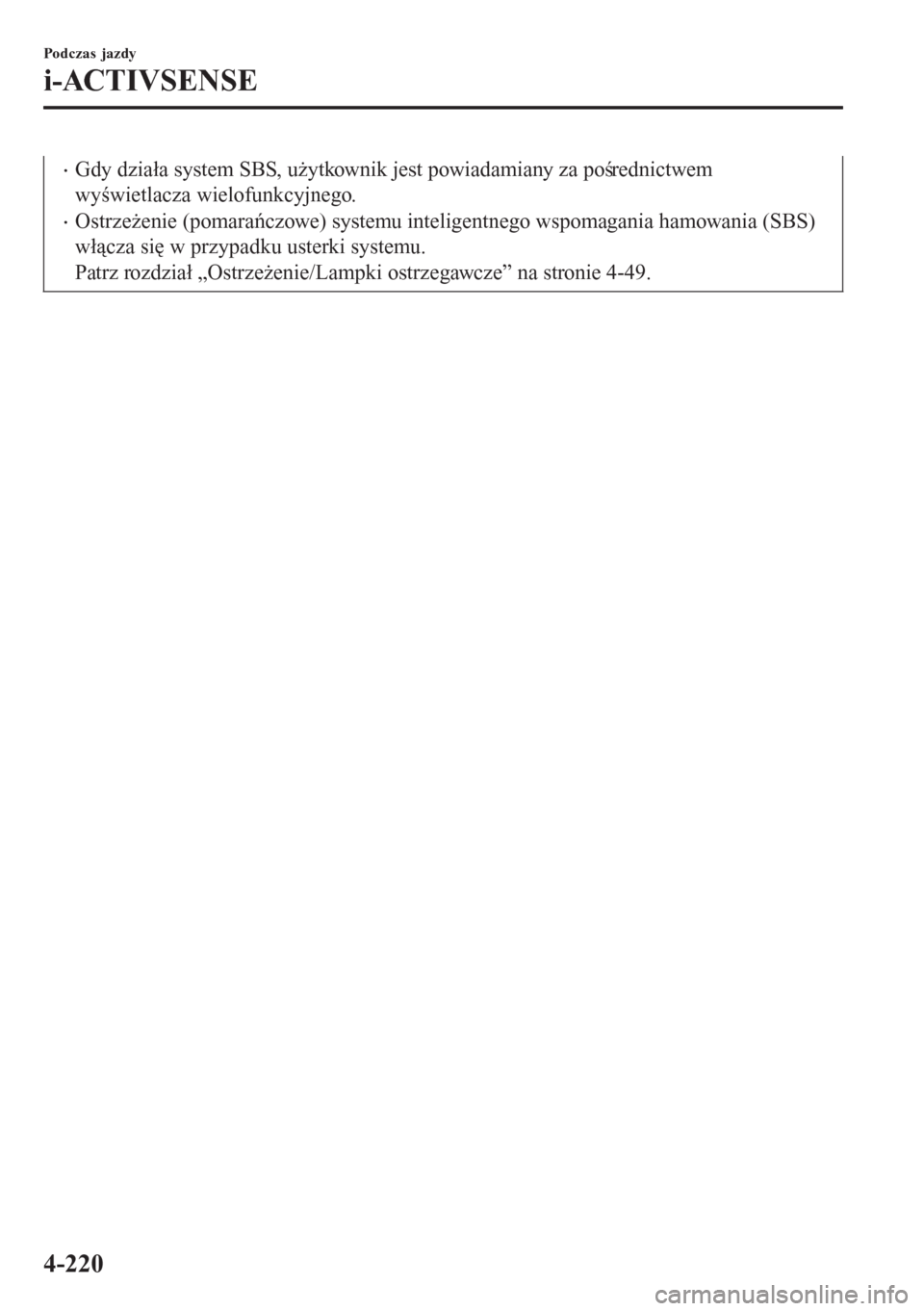

•Gdy działa system SBS, użytkownik jest powiadamiany za pośrednictwem
wyświetlacza wielofunkcyjnego.
•Ostrzeżenie (pomarańczowe) systemu inteligentnego wspomagania hamowania (SBS)
włącza się w przypadku usterki systemu.
Patrz rozdział „Ostrzeżenie/Lampki ostrzegawcze” na stronie 4-49.
Podczas jazdy
i-ACTIVSENSE
4-220

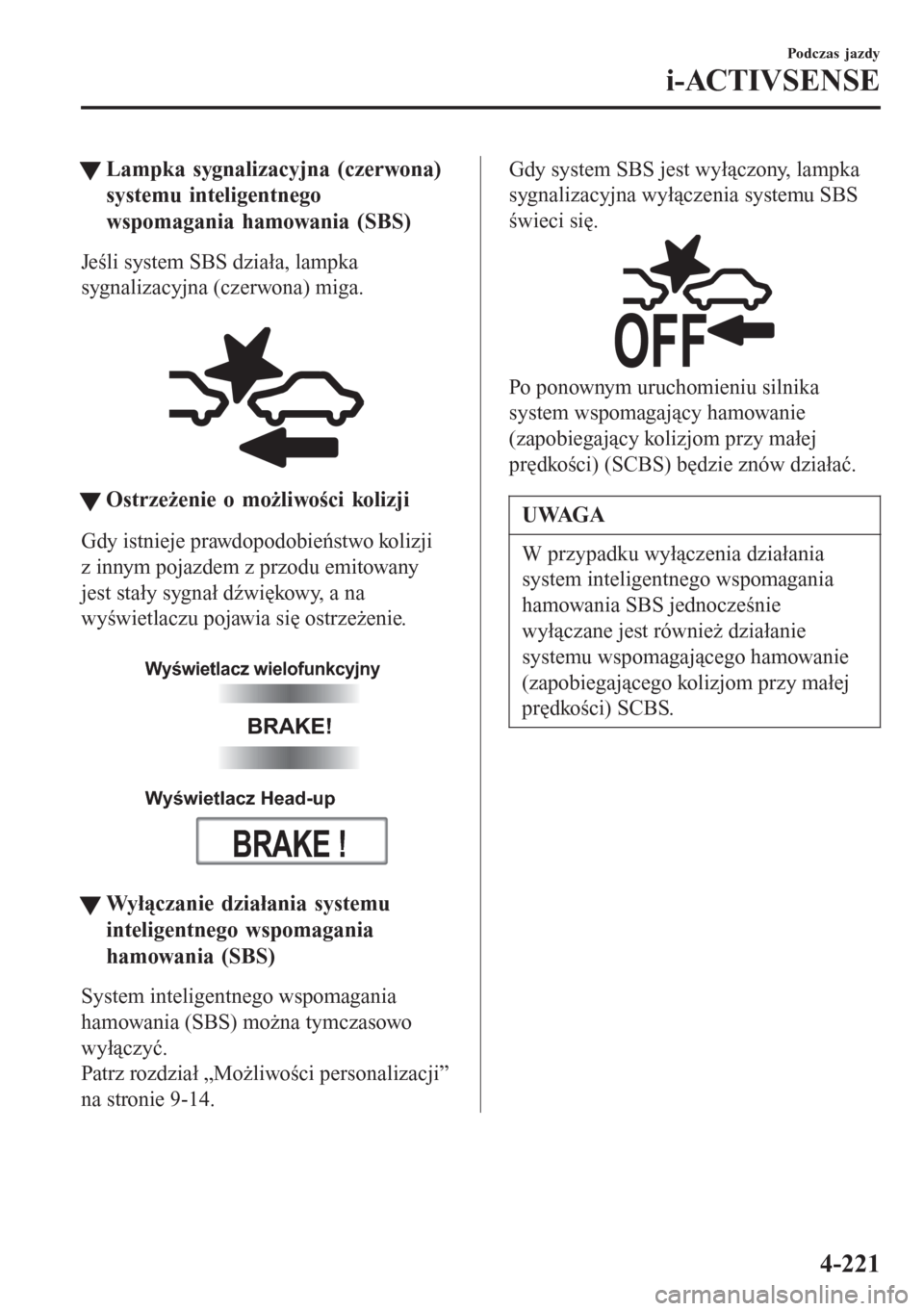

tLampka sygnalizacyjna (czerwona)
systemu inteligentnego
wspomagania hamowania (SBS)
Jeśli system SBS działa, lampka
sygnalizacyjna (czerwona) miga.

tOstrzeżenie o możliwości kolizji
Gdy istnieje prawdopodobieństwo kolizji
z innym pojazdem z przodu emitowany
jest stały sygnał dźwiękowy, a na
wyświetlaczu pojawia się ostrzeżenie.

Wyświetlacz wielofunkcyjny
Wyświetlacz Head-up
BRAKE!
BRAKE !
ttWyłączanie działania systemu
inteligentnego wspomagania
hamowania (SBS)
System inteligentnego wspomagania
hamowania (SBS) można tymczasowo
wyłączyć.
Patrz rozdział „Możliwości personalizacji”
na stronie 9-14.
Gdy system SBS jest wyłączony, lampka
sygnalizacyjna wyłączenia systemu SBS
świeci się.
Po ponownym uruchomieniu silnika
system wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) (SCBS) będzie znów działać.
UWAGA
W przypadku wyłączenia działania
system inteligentnego wspomagania
hamowania SBS jednocześnie
wyłączane jest również działanie
systemu wspomagającego hamowanie
(zapobiegającego kolizjom przy małej
prędkości) SCBS.
Podczas jazdy
i-ACTIVSENSE
4-221

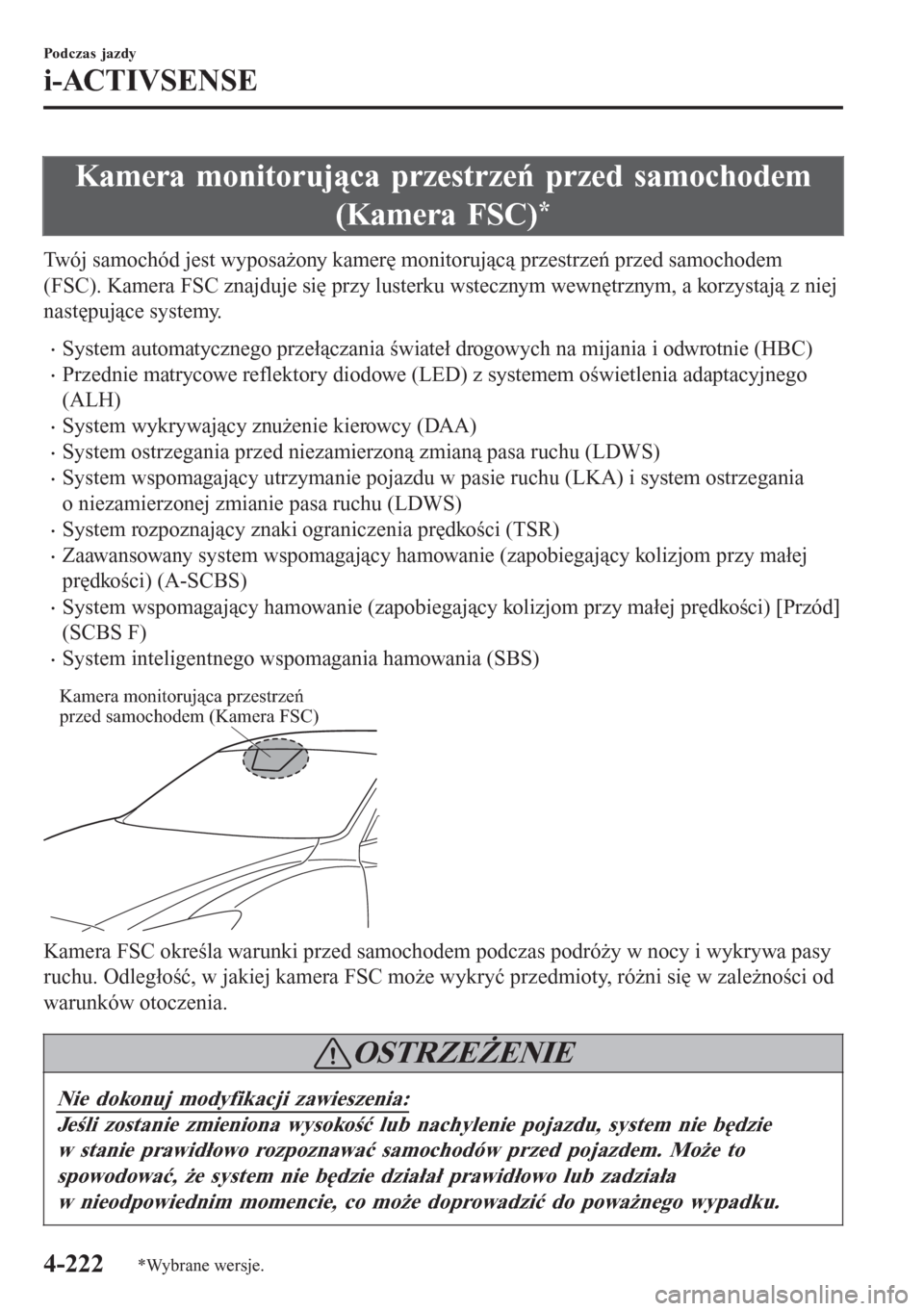

Kamera monitorująca przestrzeń przed samochodem
(Kamera FSC)
*
Twój samochód jest wyposażony kamerę monitorującą przestrzeń przed samochodem
(FSC). Kamera FSC znajduje się przy lusterku wstecznym wewnętrznym, a korzystają z niej
następujące systemy.
•System automatycznego przełączania świateł drogowych na mijania i odwrotnie (HBC)
•Przednie matrycowe reflektory diodowe (LED) z systemem oświetlenia adaptacyjnego
(ALH)
•System wykrywający znużenie kierowcy (DAA)
•System ostrzegania przed niezamierzoną zmianą pasa ruchu (LDWS)
•System wspomagający utrzymanie pojazdu w pasie ruchu (LKA) i system ostrzegania
o niezamierzonej zmianie pasa ruchu (LDWS)
•System rozpoznający znaki ograniczenia prędkości (TSR)
•Zaawansowany system wspomagający hamowanie (zapobiegający kolizjom przy małej
prędkości) (A-SCBS)
•System wspomagający hamowanie (zapobiegający kolizjom przy małej prędkości) [Przód]
(SCBS F)
•System inteligentnego wspomagania hamowania (SBS)
Kamera monitorująca przestrzeń
przed samochodem (Kamera FSC)
Kamera FSC określa warunki przed samochodem podczas podróży w nocy i wykrywa pasy
ruchu. Odległość, w jakiej kamera FSC może wykryć przedmioty, różni się w zależności od
warunków otoczenia.
OSTRZEŻENIE
Nie dokonuj modyfikacji zawieszenia:
Jeśli zostanie zmieniona wysokość lub nachylenie pojazdu, system nie będzie
w stanie prawidłowo rozpoznawać samochodów przed pojazdem. Może to
spowodować, że system nie będzie działał prawidłowo lub zadziała
w nieodpowiednim momencie, co może doprowadzić do poważnego wypadku.
Podczas jazdy
i-ACTIVSENSE
4-222*Wybrane wersje.

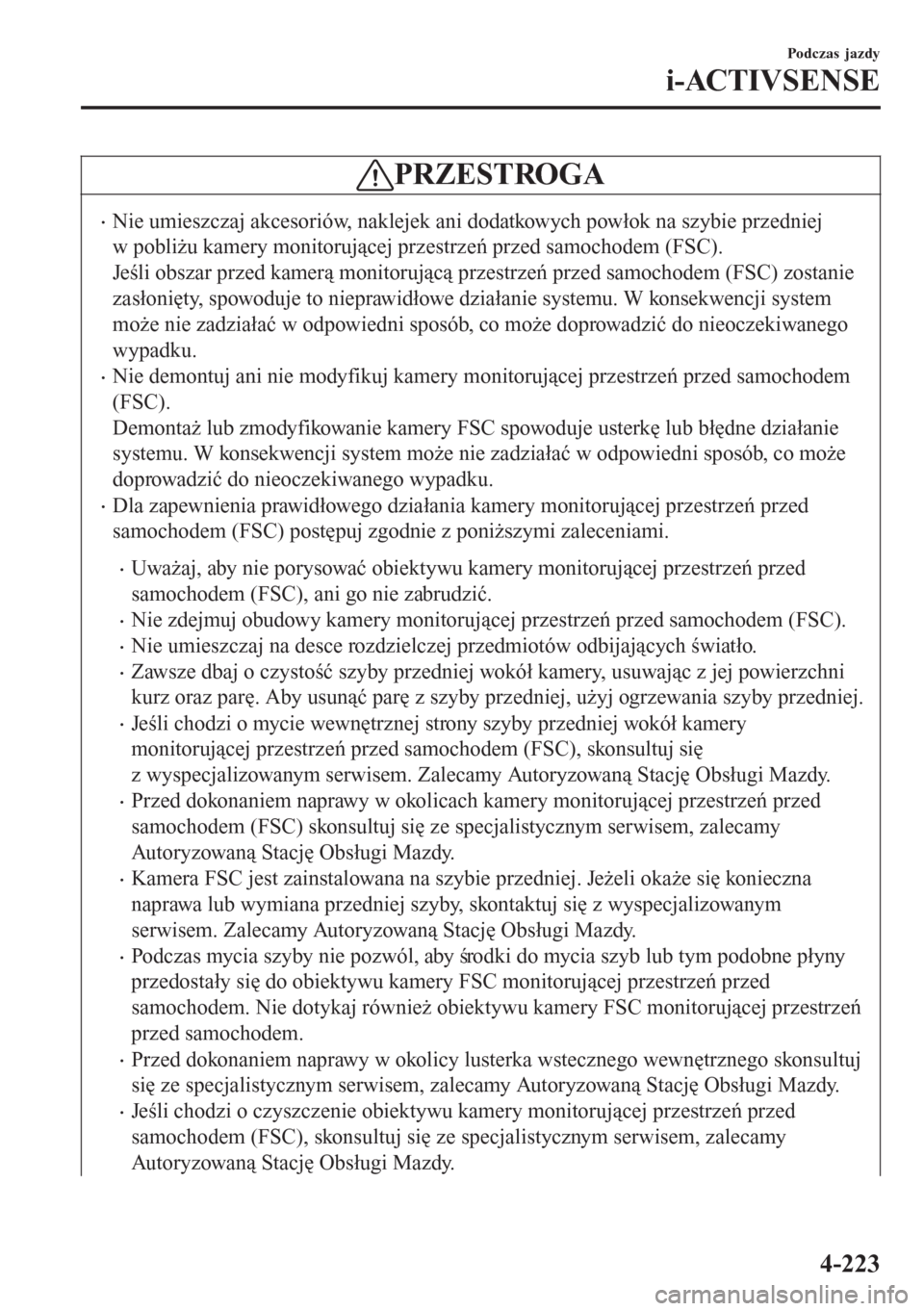

PRZESTROGA
•Nie umieszczaj akcesoriów, naklejek ani dodatkowych powłok na szybie przedniej
w pobliżu kamery monitorującej przestrzeń przed samochodem (FSC).
Jeśli obszar przed kamerą monitorującą przestrzeń przed samochodem (FSC) zostanie
zasłonięty, spowoduje to nieprawidłowe działanie systemu. W konsekwencji system
może nie zadziałać w odpowiedni sposób, co może doprowadzić do nieoczekiwanego
wypadku.
•Nie demontuj ani nie modyfikuj kamery monitorującej przestrzeń przed samochodem
(FSC).
Demontaż lub zmodyfikowanie kamery FSC spowoduje usterkę lub błędne działanie
systemu. W konsekwencji system może nie zadziałać w odpowiedni sposób, co może
doprowadzić do nieoczekiwanego wypadku.
•Dla zapewnienia prawidłowego działania kamery monitorującej przestrzeń przed
samochodem (FSC) postępuj zgodnie z poniższymi zaleceniami.
•Uważaj, aby nie porysować obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), ani go nie zabrudzić.
•Nie zdejmuj obudowy kamery monitorującej przestrzeń przed samochodem (FSC).
•Nie umieszczaj na desce rozdzielczej przedmiotów odbijających światło.
•Zawsze dbaj o czystość szyby przedniej wokół kamery, usuwając z jej powierzchni
kurz oraz parę. Aby usunąć parę z szyby przedniej, użyj ogrzewania szyby przedniej.
•Jeśli chodzi o mycie wewnętrznej strony szyby przedniej wokół kamery
monitorującej przestrzeń przed samochodem (FSC), skonsultuj się
z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Przed dokonaniem naprawy w okolicach kamery monitorującej przestrzeń przed
samochodem (FSC) skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
•Kamera FSC jest zainstalowana na szybie przedniej. Jeżeli okaże się konieczna
naprawa lub wymiana przedniej szyby, skontaktuj się z wyspecjalizowanym
serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Podczas mycia szyby nie pozwól, aby środki do mycia szyb lub tym podobne płyny
przedostały się do obiektywu kamery FSC monitorującej przestrzeń przed
samochodem. Nie dotykaj również obiektywu kamery FSC monitorującej przestrzeń
przed samochodem.
•Przed dokonaniem naprawy w okolicy lusterka wstecznego wewnętrznego skonsultuj
się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Jeśli chodzi o czyszczenie obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
i-ACTIVSENSE
4-223

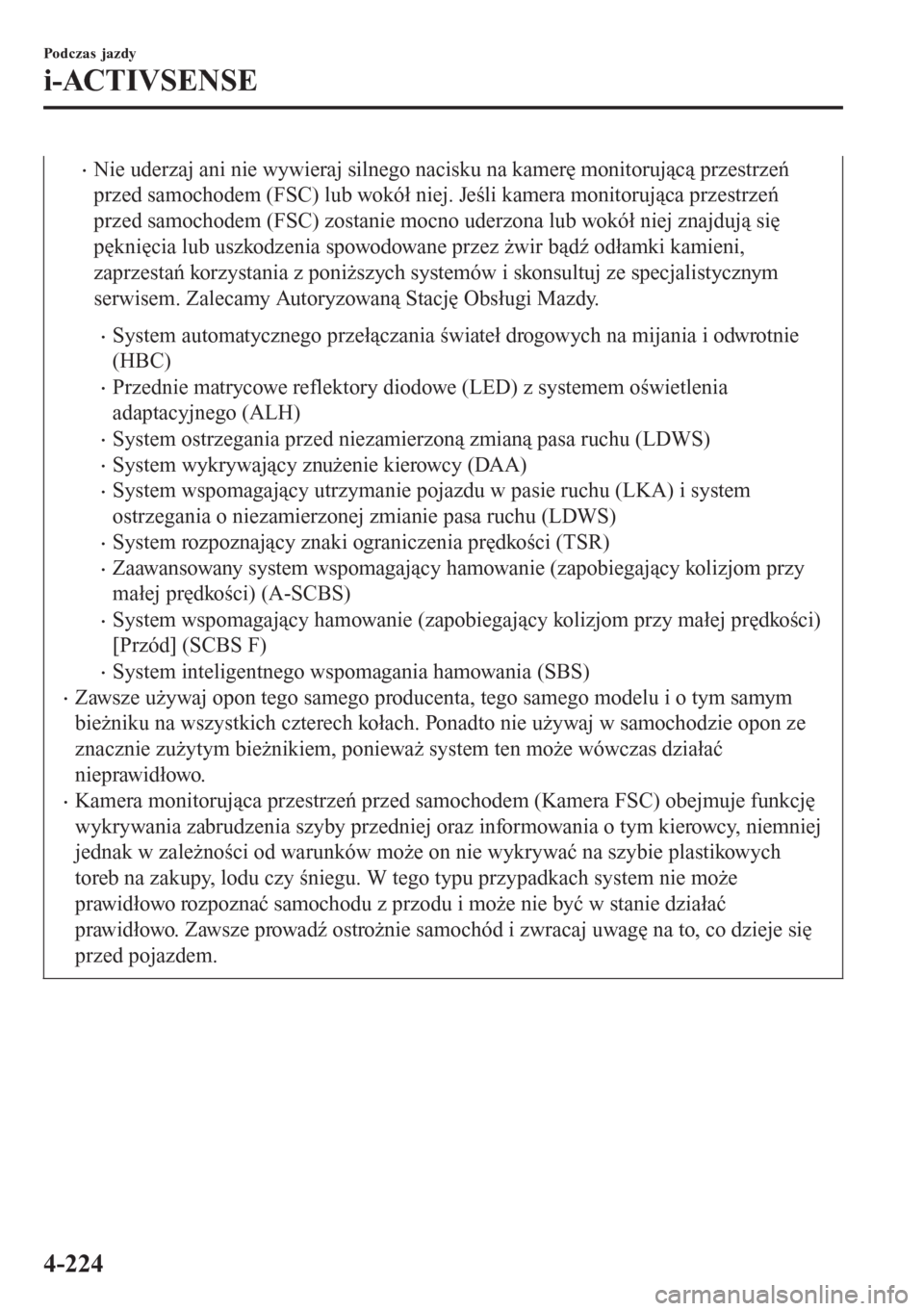

•Nie uderzaj ani nie wywieraj silnego nacisku na kamerę monitorującą przestrzeń
przed samochodem (FSC) lub wokół niej. Jeśli kamera monitorująca przestrzeń
przed samochodem (FSC) zostanie mocno uderzona lub wokół niej znajdują się
pęknięcia lub uszkodzenia spowodowane przez żwir bądź odłamki kamieni,
zaprzestań korzystania z poniższych systemów i skonsultuj ze specjalistycznym
serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•System automatycznego przełączania świateł drogowych na mijania i odwrotnie
(HBC)
•Przednie matrycowe reflektory diodowe (LED) z systemem oświetlenia
adaptacyjnego (ALH)
•System ostrzegania przed niezamierzoną zmianą pasa ruchu (LDWS)
•System wykrywający znużenie kierowcy (DAA)
•System wspomagający utrzymanie pojazdu w pasie ruchu (LKA) i system
ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•System rozpoznający znaki ograniczenia prędkości (TSR)
•Zaawansowany system wspomagający hamowanie (zapobiegający kolizjom przy
małej prędkości) (A-SCBS)
•System wspomagający hamowanie (zapobiegający kolizjom przy małej prędkości)
[Przód] (SCBS F)
•System inteligentnego wspomagania hamowania (SBS)
•Zawsze używaj opon tego samego producenta, tego samego modelu i o tym samym
bieżniku na wszystkich czterech kołach. Ponadto nie używaj w samochodzie opon ze
znacznie zużytym bieżnikiem, ponieważ system ten może wówczas działać
nieprawidłowo.
•Kamera monitorująca przestrzeń przed samochodem (Kamera FSC) obejmuje funkcję
wykrywania zabrudzenia szyby przedniej oraz informowania o tym kierowcy, niemniej
jednak w zależności od warunków może on nie wykrywać na szybie plastikowych
toreb na zakupy, lodu czy śniegu. W tego typu przypadkach system nie może
prawidłowo rozpoznać samochodu z przodu i może nie być w stanie działać
prawidłowo. Zawsze prowadź ostrożnie samochód i zwracaj uwagę na to, co dzieje się
przed pojazdem.
Podczas jazdy
i-ACTIVSENSE
4-224

UWAGA
•W wymienionych poniżej przypadkach kamera FSC nie może prawidłowo wykryć
obiektów docelowych i każdy z systemów może nie być w stanie działać prawidłowo.
•Wysokość pojazdu z przodu jest niska.
•Jedziesz samochodem z taką samą prędkością jak pojazd poprzedzający Twój
samochód.
•Światła przednie nie są włączone podczas jazdy nocą lub przejeżdżania przez tunel.
•W wymienionych poniżej przypadkach kamera FSC może nie wykryć prawidłowo
obiektów docelowych.
•W złych warunkach pogodowych, takich jak deszcz, mgła oraz śnieg.
•Podczas spryskiwania szyby lub kiedy wycieraczki szyby przedniej nie są używane,
mimo iż pada deszcz.
•Lód, błoto, śnieg, szron, deszcz, zabrudzenia lub ciała obce, na przykład worek
foliowy, znajdują się na szybie przedniej.
•Ciężarówki z niskimi platformami załadunkowymi i pojazdy o niezwykle niskim lub
wysokim profilu.
•Podczas jazdy przy ścianach bez jakiegokolwiek wzoru (w tym płotów i ścian
z pasami wzdłużnymi).
•Światła tylne pojazdu poprzedzającego są wyłączone.
•Pojazd znajduje się poza zasięgiem oświetlenia z świateł przednich.
•Samochód pokonuje ostry zakręt, wjeżdża na strome wzniesienie lub zjeżdża ze
stromego wzniesienia.
•Wjeżdżanie do tunelu lub wyjeżdżanie z tunelu.
•W samochodzie załadowana jest duża ilość bagażu, co powoduje jego przechylenie.
•Przed samochodem świeci silne światło (lampa tylna lub światło drogowe z pojazdu
jadącego w przeciwnym kierunku).
•Na pojeździe poprzedzającym znajduje się bardzo dużo źródeł światła.
•Gdy pojazd poprzedzający nie posiada świateł tylnych lub jego światła tylne są
w nocy wyłączone.
•Wydłużony bagaż lub ładunek umieszczony na bagażniku dachowym zakrywa
kamerę FSC.
•Spaliny z samochodu jadącego z przodu, piasek, śnieg i para wodna wydobywająca
się ze studzienek i krat wentylacyjnych i woda rozpylona w powietrzu.
•Podczas holowania nieprawidłowo działającego pojazdu.
•Podczas jazdy samochodem z oponami o znacznie zużytym bieżniku.
•Podczas jazdy samochodem na zjazdach ze wzniesienia lub jazdy po wyboistych
drogach.
•Na drodze występują kałuże.
•Otoczenie jest ciemne, na przykład w nocy, późnym wieczorem lub wczesnym
porankiem bądź w tunelu lub na krytym parkingu.
Podczas jazdy
i-ACTIVSENSE
4-225
