MAZDA MODEL 6 2016 Instrukcja Obsługi (in Polish)

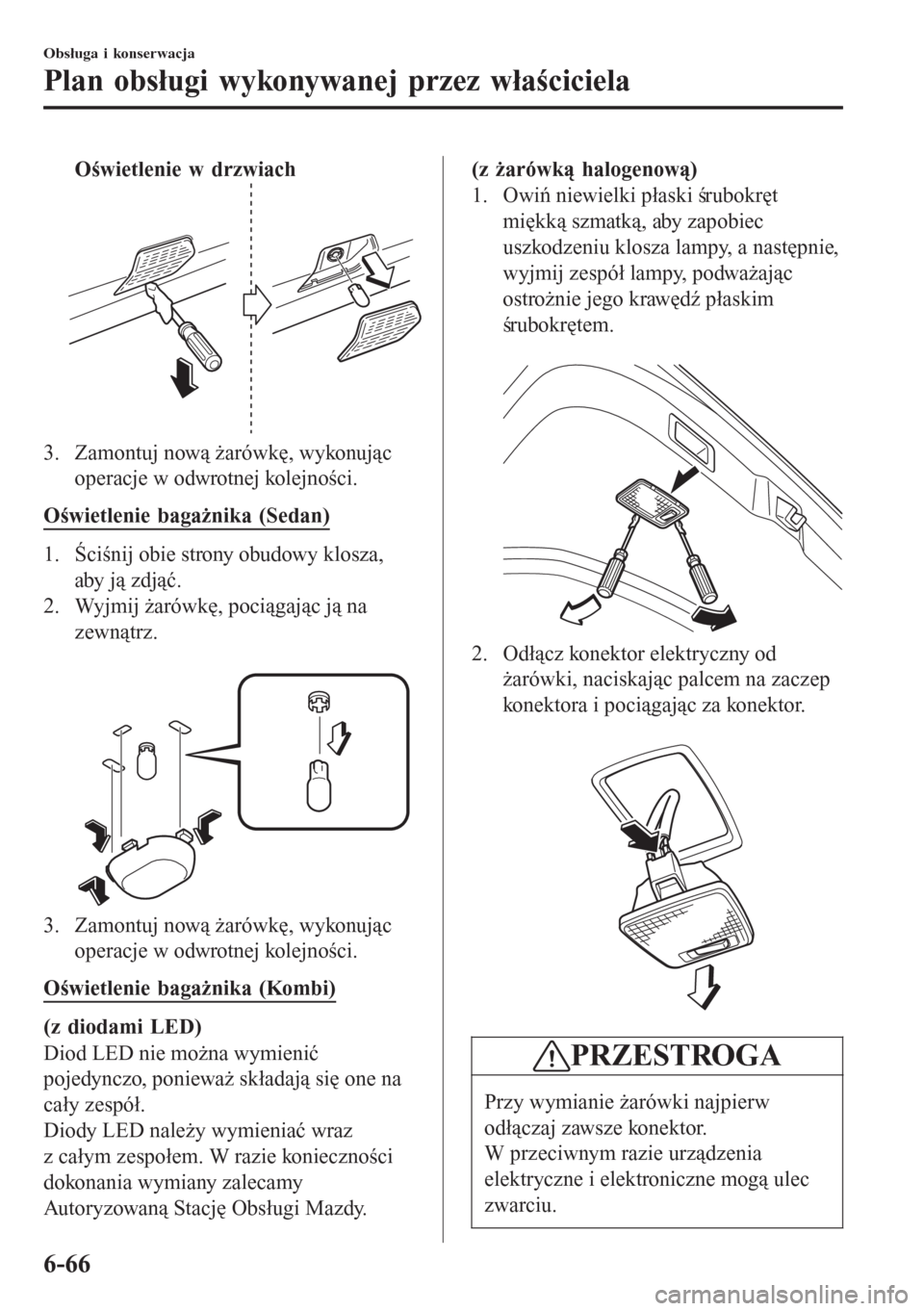

Oświetlenie w drzwiach
3. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Oświetlenie bagażnika (Sedan)
1. Ściśnij obie strony obudowy klosza,
aby ją zdjąć.
2. Wyjmij żarówkę, pociągając ją na
zewnątrz.

3. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Oświetlenie bagażnika (Kombi)
(z diodami LED)
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
(z żarówką halogenową)
1. Owiń niewielki płaski śrubokręt
miękką szmatką, aby zapobiec
uszkodzeniu klosza lampy, a następnie,
wyjmij zespół lampy, podważając
ostrożnie jego krawędź płaskim
śrubokrętem.

2. Odłącz konektor elektryczny od
żarówki, naciskając palcem na zaczep
konektora i pociągając za konektor.

PRZESTROGA
Przy wymianie żarówki najpierw
odłączaj zawsze konektor.
W przeciwnym razie urządzenia
elektryczne i elektroniczne mogą ulec
zwarciu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-66

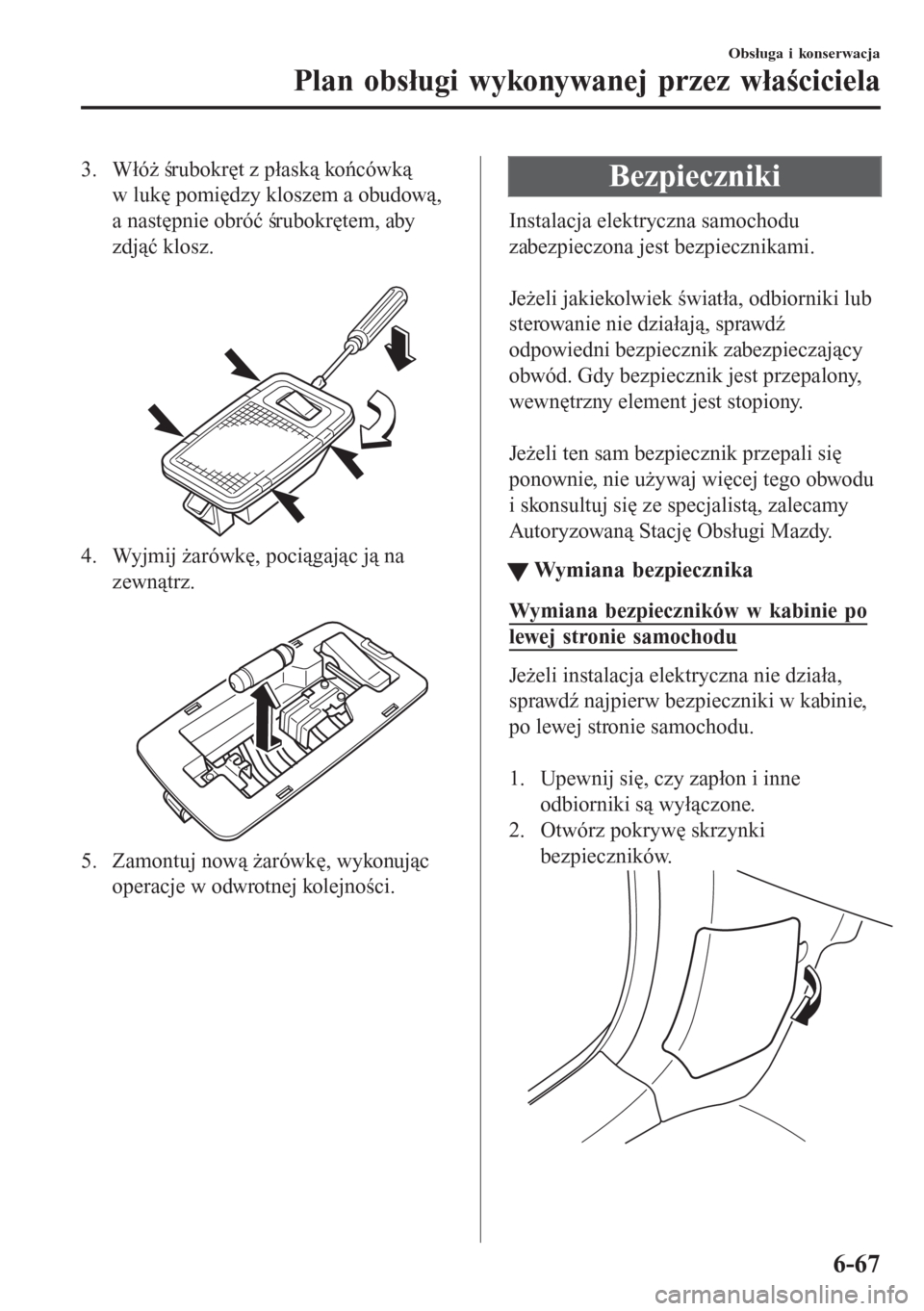

3. Włóż śrubokręt z płaską końcówką
w lukę pomiędzy kloszem a obudową,
a następnie obróć śrubokrętem, aby
zdjąć klosz.

4. Wyjmij żarówkę, pociągając ją na
zewnątrz.

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Bezpieczniki
Instalacja elektryczna samochodu
zabezpieczona jest bezpiecznikami.

Jeżeli jakiekolwiek światła, odbiorniki lub
sterowanie nie działają, sprawdź
odpowiedni bezpiecznik zabezpieczający
obwód. Gdy bezpiecznik jest przepalony,
wewnętrzny element jest stopiony.

Jeżeli ten sam bezpiecznik przepali się
ponownie, nie używaj więcej tego obwodu
i skonsultuj się ze specjalistą, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
ttWymiana bezpiecznika
Wymiana bezpieczników w kabinie po
lewej stronie samochodu
Jeżeli instalacja elektryczna nie działa,
sprawdź najpierw bezpieczniki w kabinie,
po lewej stronie samochodu.

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Otwórz pokrywę skrzynki
bezpieczników.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-67

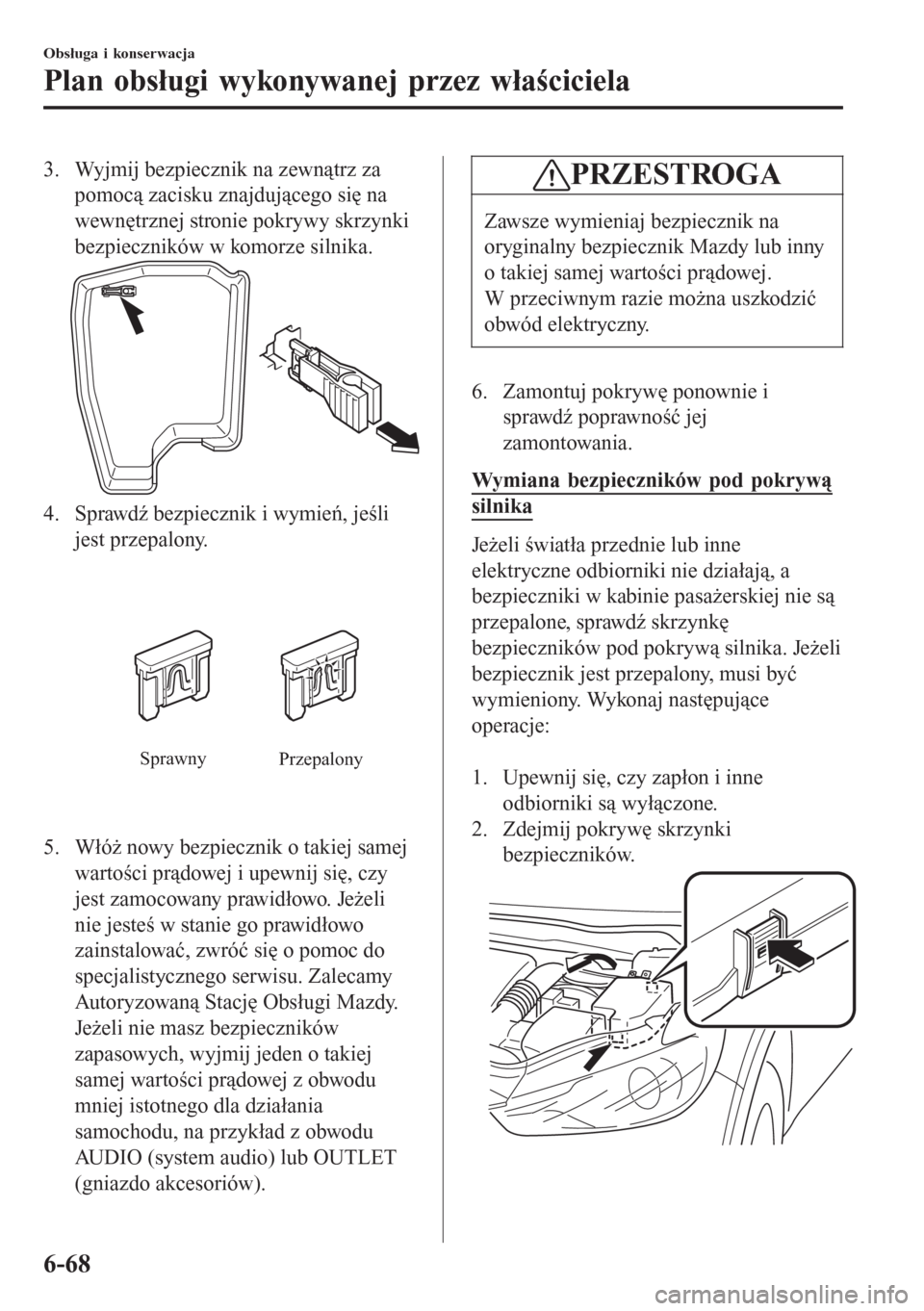

3. Wyjmij bezpiecznik na zewnątrz za
pomocą zacisku znajdującego się na
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika.
4. Sprawdź bezpiecznik i wymień, jeśli
jest przepalony.
Sprawny
Przepalony
5. Włóż nowy bezpiecznik o takiej samej
wartości prądowej i upewnij się, czy
jest zamocowany prawidłowo. Jeżeli
nie jesteś w stanie go prawidłowo
zainstalować, zwróć się o pomoc do
specjalistycznego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Jeżeli nie masz bezpieczników
zapasowych, wyjmij jeden o takiej
samej wartości prądowej z obwodu
mniej istotnego dla działania
samochodu, na przykład z obwodu
AUDIO (system audio) lub OUTLET
(gniazdo akcesoriów).
PRZESTROGA
Zawsze wymieniaj bezpiecznik na
oryginalny bezpiecznik Mazdy lub inny
o takiej samej wartości prądowej.
W przeciwnym razie można uszkodzić
obwód elektryczny.
6. Zamontuj pokrywę ponownie i
sprawdź poprawność jej
zamontowania.
Wymiana bezpieczników pod pokrywą
silnika
Jeżeli światła przednie lub inne
elektryczne odbiorniki nie działają, a
bezpieczniki w kabinie pasażerskiej nie są
przepalone, sprawdź skrzynkę
bezpieczników pod pokrywą silnika. Jeżeli
bezpiecznik jest przepalony, musi być
wymieniony. Wykonaj następujące
operacje:

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Zdejmij pokrywę skrzynki
bezpieczników.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-68

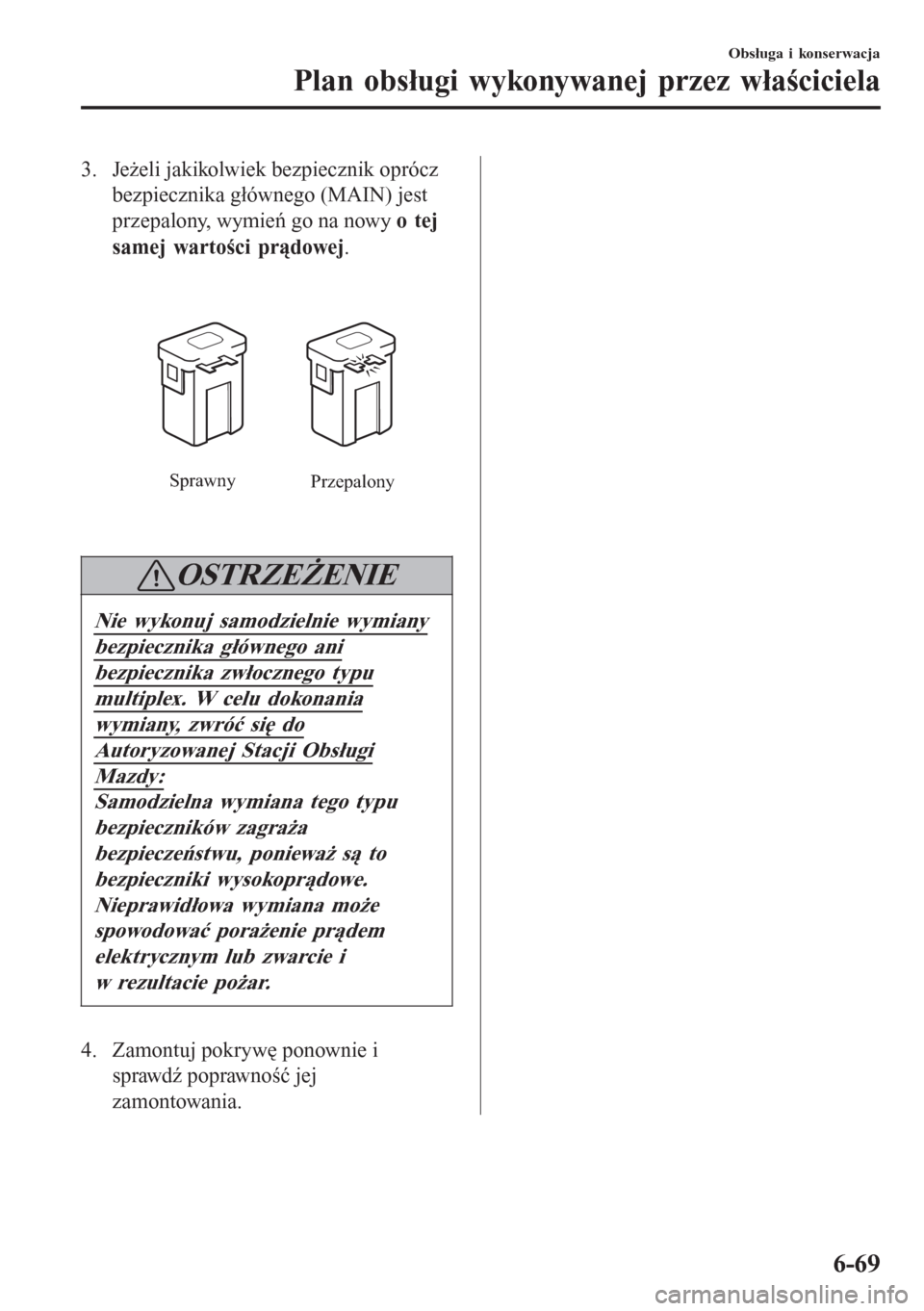

3. Jeżeli jakikolwiek bezpiecznik oprócz
bezpiecznika głównego (MAIN) jest
przepalony, wymień go na nowy o tej
samej wartości prądowej.
Sprawny
Przepalony
OSTRZEŻENIE
Nie wykonuj samodzielnie wymiany
bezpiecznika głównego ani
bezpiecznika zwłocznego typu
multiplex. W celu dokonania
wymiany, zwróć się do
Autoryzowanej Stacji Obsługi
Mazdy:
Samodzielna wymiana tego typu
bezpieczników zagraża
bezpieczeństwu, ponieważ są to
bezpieczniki wysokoprądowe.
Nieprawidłowa wymiana może
spowodować porażenie prądem
elektrycznym lub zwarcie i
w rezultacie pożar.
4. Zamontuj pokrywę ponownie i
sprawdź poprawność jej
zamontowania.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-69

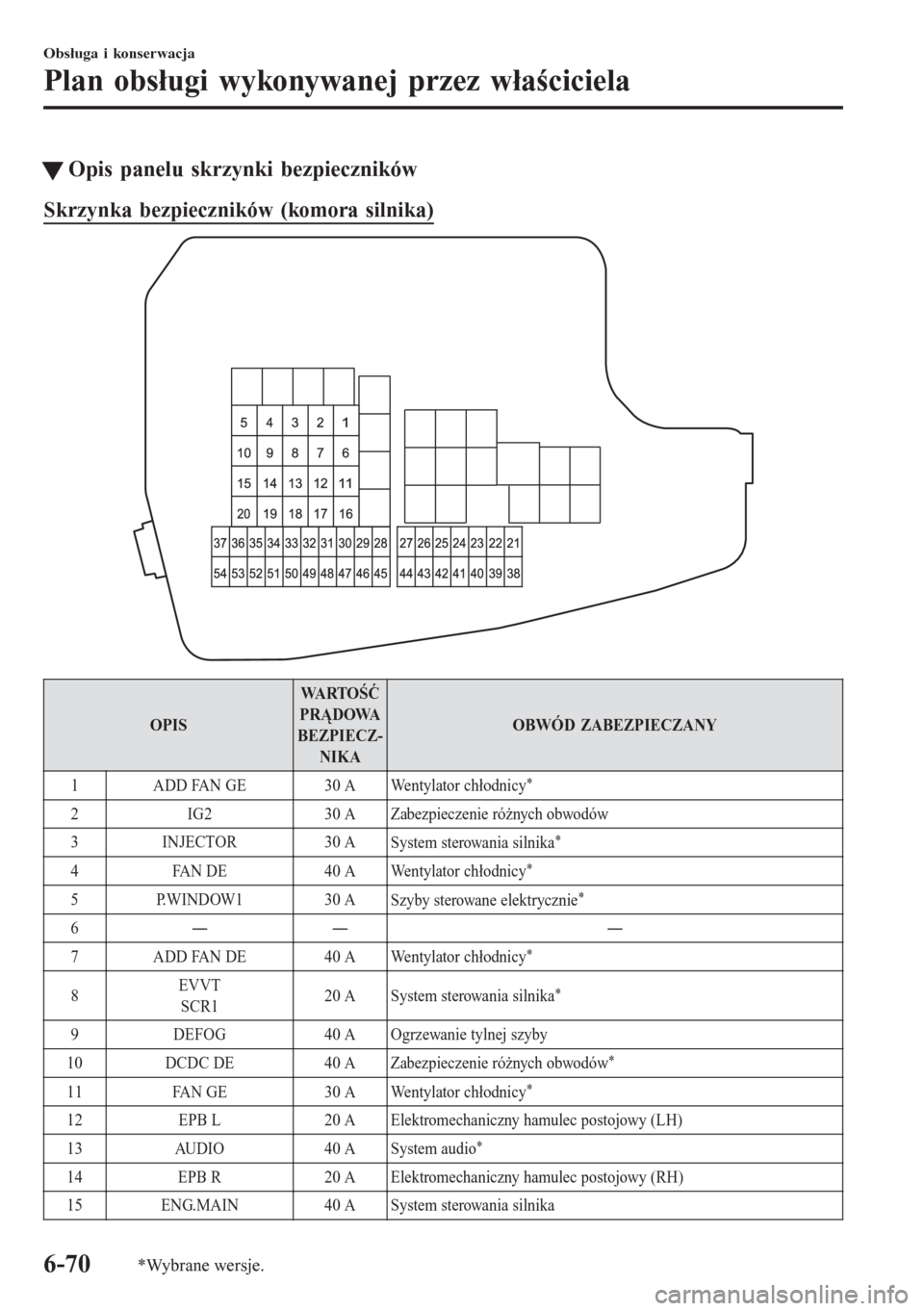

tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
1 ADD FAN GE 30 A Wentylator chłodnicy
*
2 IG2 30 A Zabezpieczenie różnych obwodów
3 INJECTOR 30 A
System sterowania silnika
*
4 FAN DE 40 A Wentylator chłodnicy*
5 P.WINDOW1 30 A
Szyby sterowane elektrycznie*
6ŠŠ Š
7 ADD FAN DE 40 A Wentylator chłodnicy
*
8EVVT
SCR120 A
System sterowania silnika*
9 DEFOG 40 A Ogrzewanie tylnej szyby
10 DCDC DE 40 A
Zabezpieczenie różnych obwodów
*
11 FAN GE 30 A Wentylator chłodnicy*
12 EPB L 20 A Elektromechaniczny hamulec postojowy (LH)
13 AUDIO 40 A
System audio
*
14 EPB R 20 A Elektromechaniczny hamulec postojowy (RH)
15 ENG.MAIN 40 A System sterowania silnika
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-70*Wybrane wersje.

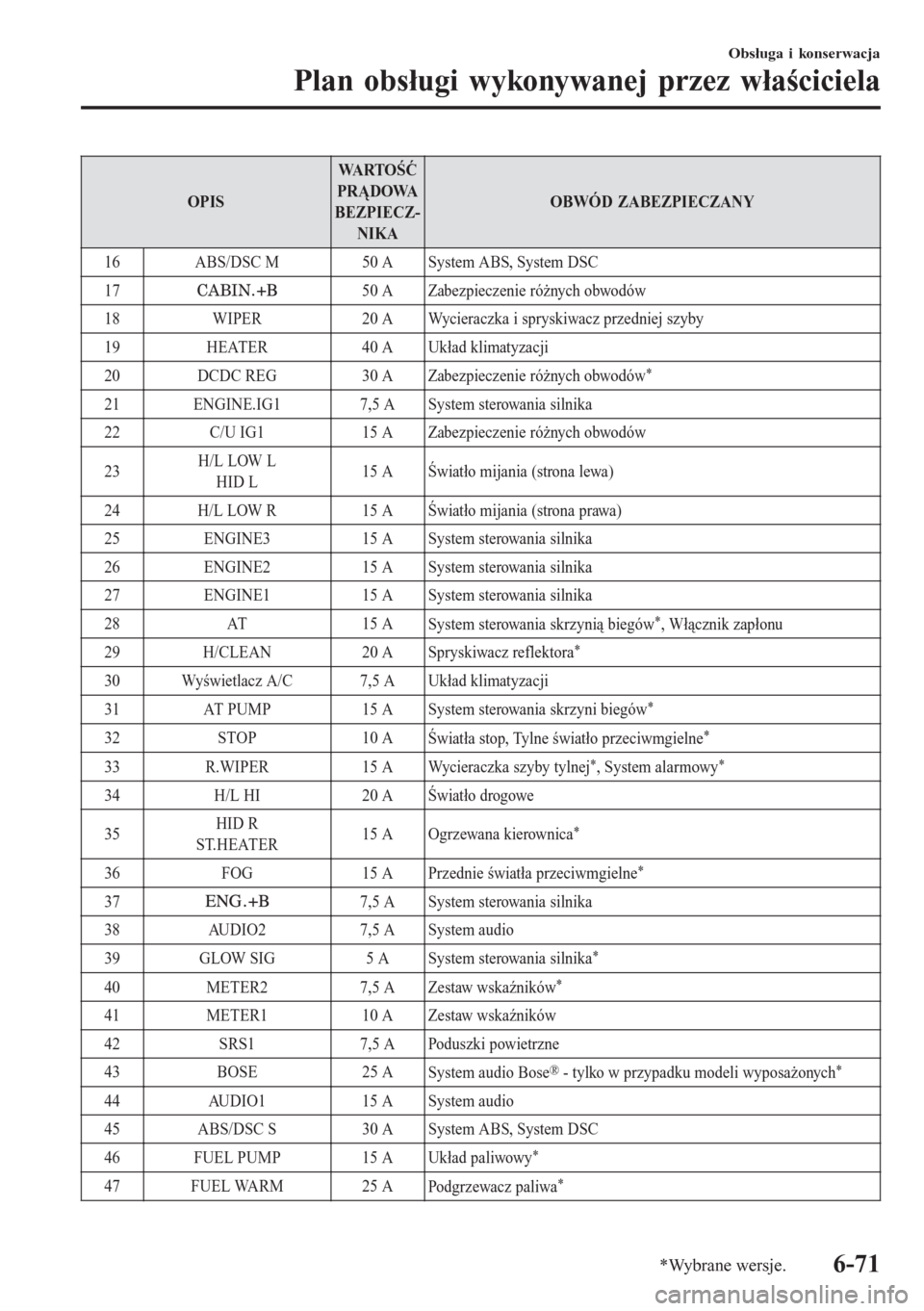

OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
16 ABS/DSC M 50 A System ABS, System DSC
17
50 A Zabezpieczenie różnych obwodów
18 WIPER 20 A Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 A Układ klimatyzacji
20 DCDC REG 30 A Zabezpieczenie różnych obwodów
*
21 ENGINE.IG1 7,5 A System sterowania silnika
22 C/U IG1 15 A Zabezpieczenie różnych obwodów
23H/L LOW L
HID L15 A Światło mijania (strona lewa)
24 H/L LOW R 15 A Światło mijania (strona prawa)
25 ENGINE3 15 A System sterowania silnika
26 ENGINE2 15 A System sterowania silnika
27 ENGINE1 15 A System sterowania silnika
28 AT 15 A
System sterowania skrzynią biegów
*, Włącznik zapłonu
29 H/CLEAN 20 A Spryskiwacz reflektora
*
30 Wyświetlacz A/C 7,5 A Układ klimatyzacji
31 AT PUMP 15 A
System sterowania skrzyni biegów
*
32 STOP 10 A
Światła stop, Tylne światło przeciwmgielne*
33 R.WIPER 15 A Wycieraczka szyby tylnej*, System alarmowy*
34 H/L HI 20 A Światło drogowe
35HID R
ST.HEATER15 A Ogrzewana kierownica
*
36 FOG 15 A Przednie światła przeciwmgielne*
377,5 A System sterowania silnika
38 AUDIO2 7,5 A System audio
39 GLOW SIG 5 A
System sterowania silnika
*
40 METER2 7,5 A Zestaw wskaźników*
41 METER1 10 A Zestaw wskaźników
42 SRS1 7,5 A Poduszki powietrzne
43 BOSE 25 A
System audio Bose
® - tylko w przypadku modeli wyposażonych*
44 AUDIO1 15 A System audio
45 ABS/DSC S 30 A System ABS, System DSC
46 FUEL PUMP 15 A
Układ paliwowy
*
47 FUEL WARM 25 A
Podgrzewacz paliwa*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-71

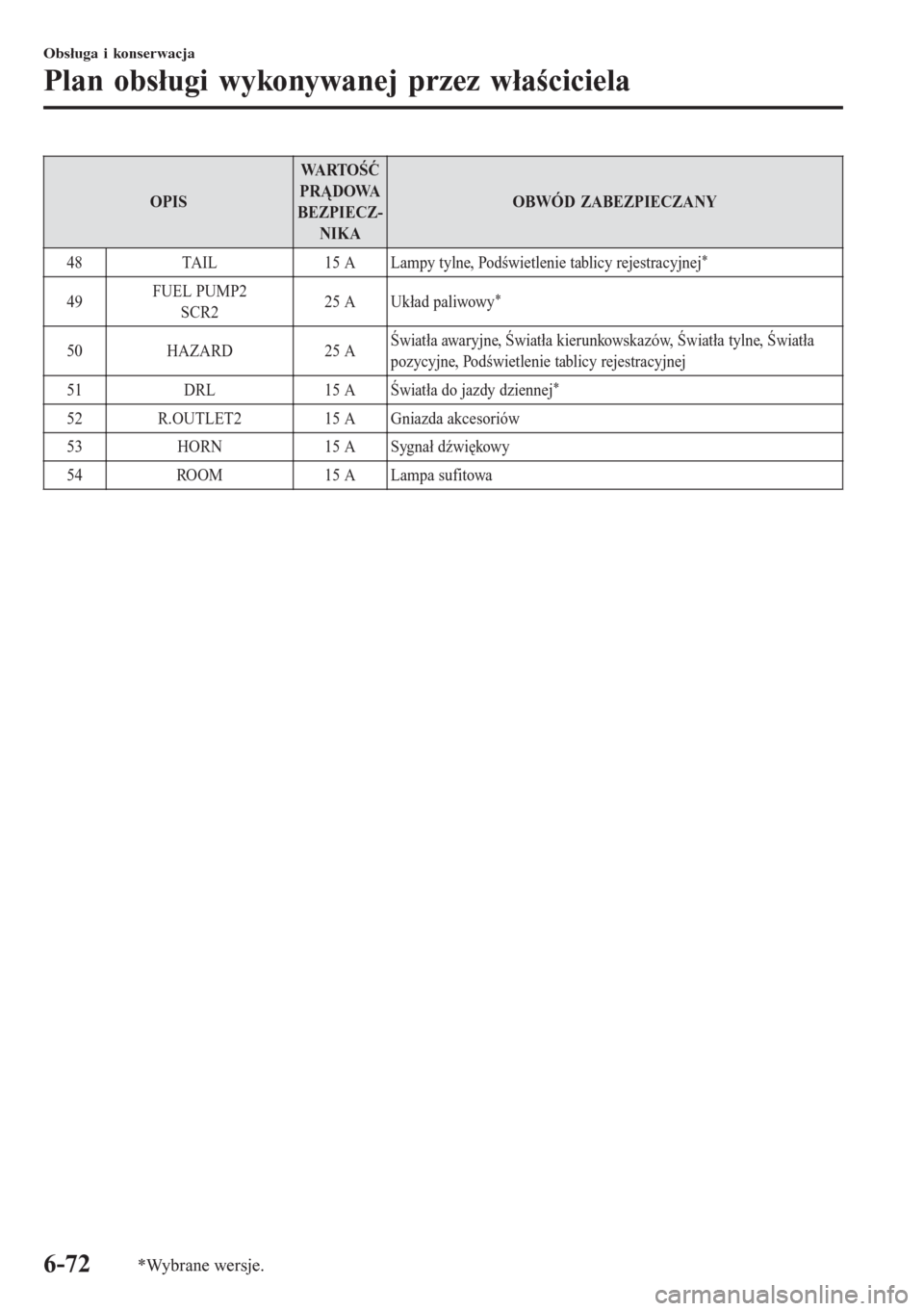

OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
48 TAIL 15 A
Lampy tylne, Podświetlenie tablicy rejestracyjnej
*
49FUEL PUMP2
SCR225 A Układ paliwowy*
50 HAZARD 25 AŚwiatła awaryjne, Światła kierunkowskazów, Światła tylne, Światła
pozycyjne, Podświetlenie tablicy rejestracyjnej
51 DRL 15 A Światła do jazdy dziennej
*
52 R.OUTLET2 15 A Gniazda akcesoriów
53 HORN 15 A Sygnał dźwiękowy
54 ROOM 15 A Lampa sufitowa
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-72*Wybrane wersje.

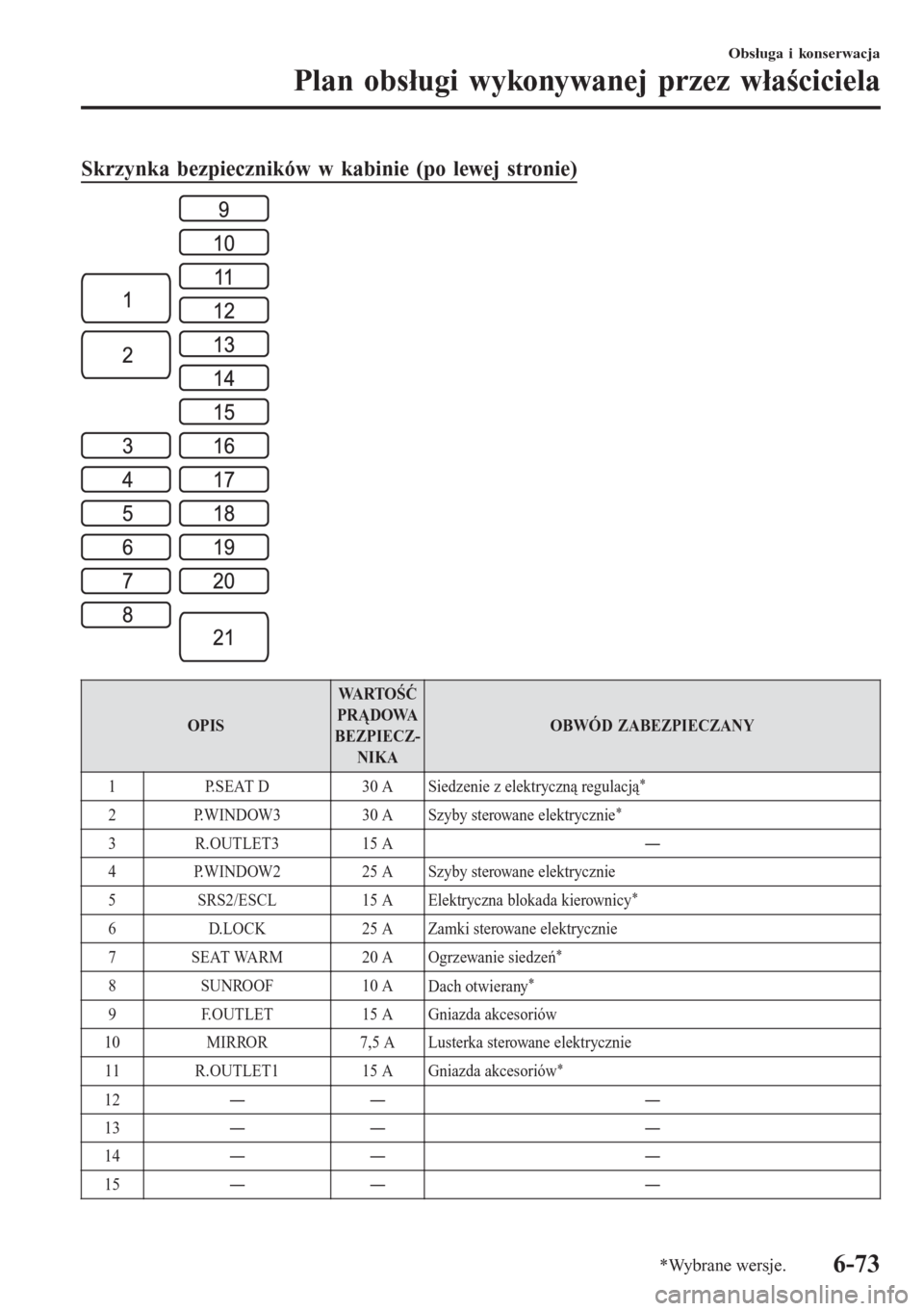

Skrzynka bezpieczników w kabinie (po lewej stronie)
OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
1 P.SEAT D 30 A
Siedzenie z elektryczną regulacją
*
2 P.WINDOW3 30 A
Szyby sterowane elektrycznie*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Szyby sterowane elektrycznie
5 SRS2/ESCL 15 A
Elektryczna blokada kierownicy
*
6 D.LOCK 25 A Zamki sterowane elektrycznie
7 SEAT WARM 20 A Ogrzewanie siedzeń
*
8 SUNROOF 10 A
Dach otwierany*
9 F.OUTLET 15 A Gniazda akcesoriów
10 MIRROR 7,5 A Lusterka sterowane elektrycznie
11 R.OUTLET1 15 A Gniazda akcesoriów
*
12ŠŠ Š
13ŠŠ Š
14ŠŠ Š
15ŠŠ Š
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-73

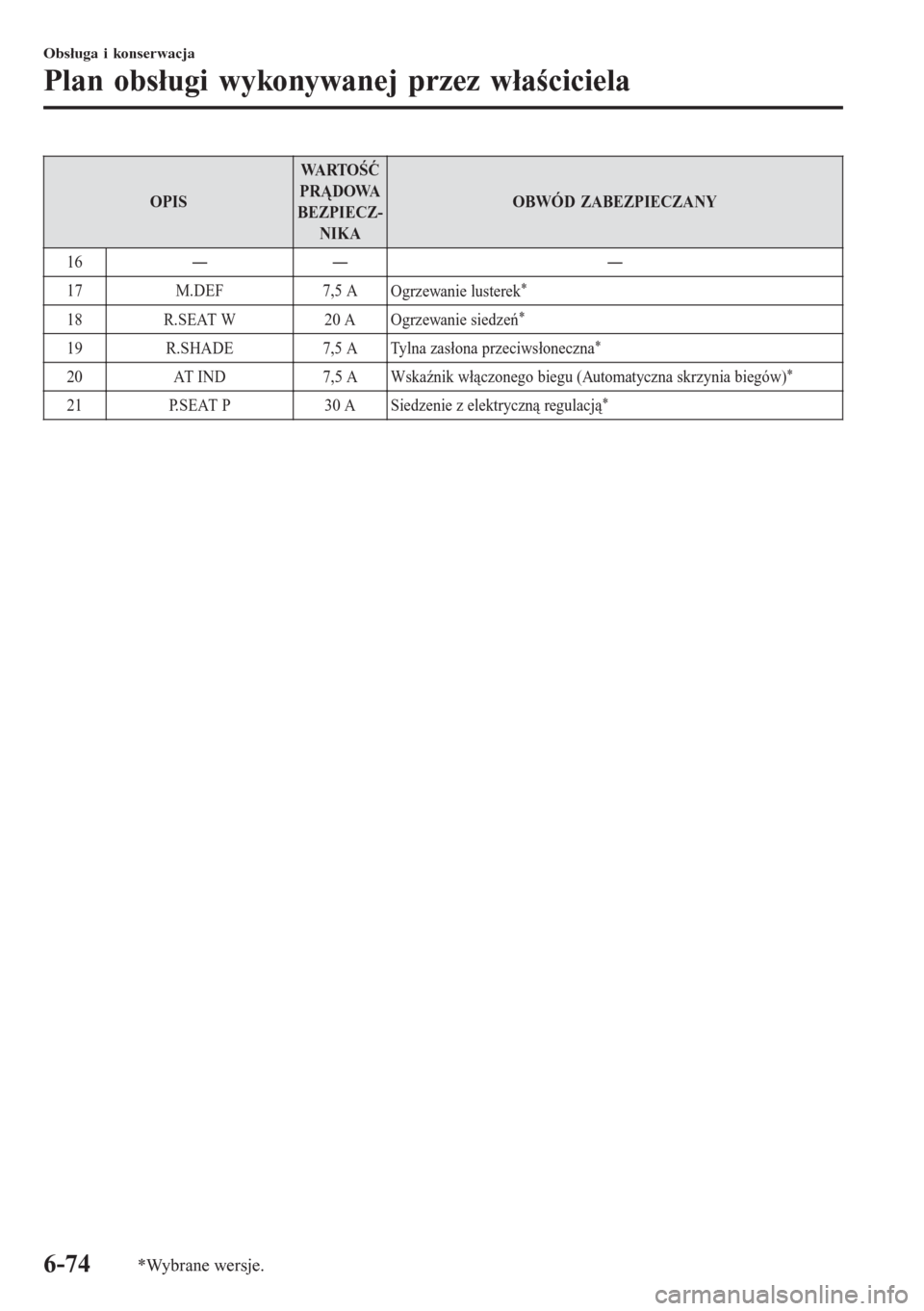

OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
16ŠŠ Š
17 M.DEF 7,5 A
Ogrzewanie lusterek
*
18 R.SEAT W 20 A Ogrzewanie siedzeń*
19 R.SHADE 7,5 A
Tylna zasłona przeciwsłoneczna*
20 AT IND 7,5 A
Wskaźnik włączonego biegu (Automatyczna skrzynia biegów)*
21 P.SEAT P 30 A Siedzenie z elektryczną regulacją*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-74*Wybrane wersje.

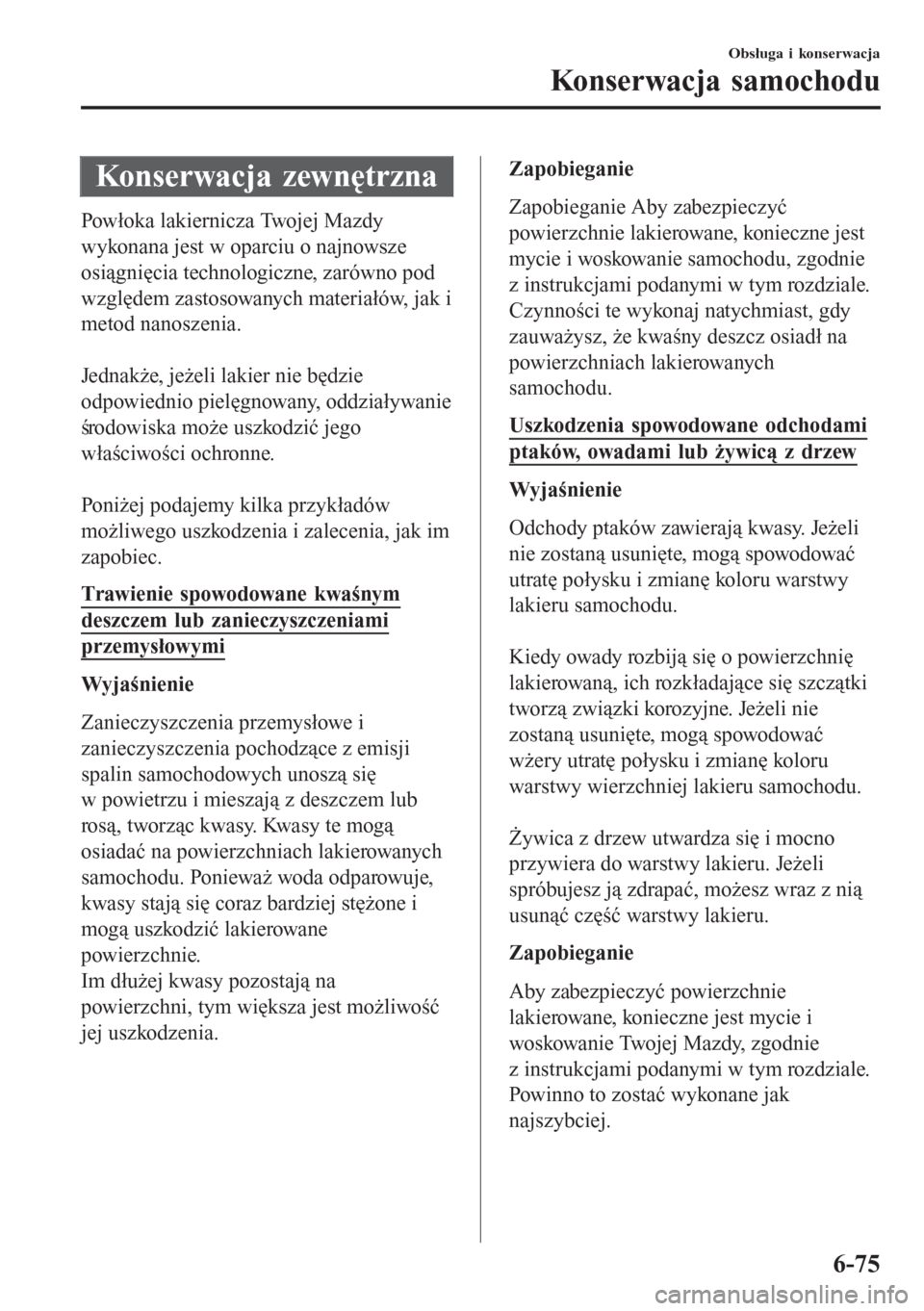

Konserwacja zewnętrzna
Powłoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osiągnięcia technologiczne, zarówno pod
względem zastosowanych materiałów, jak i
metod nanoszenia.

Jednakże, jeżeli lakier nie będzie
odpowiednio pielęgnowany, oddziaływanie
środowiska może uszkodzić jego
właściwości ochronne.

Poniżej podajemy kilka przykładów
możliwego uszkodzenia i zalecenia, jak im
zapobiec.
Trawienie spowodowane kwaśnym
deszczem lub zanieczyszczeniami
przemysłowymi
Wyjaśnienie
Zanieczyszczenia przemysłowe i
zanieczyszczenia pochodzące z emisji
spalin samochodowych unoszą się
w powietrzu i mieszają z deszczem lub
rosą, tworząc kwasy. Kwasy te mogą
osiadać na powierzchniach lakierowanych
samochodu. Ponieważ woda odparowuje,
kwasy stają się coraz bardziej stężone i
mogą uszkodzić lakierowane
powierzchnie.
Im dłużej kwasy pozostają na
powierzchni, tym większa jest możliwość
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast, gdy
zauważysz, że kwaśny deszcz osiadł na
powierzchniach lakierowanych
samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub żywicą z drzew
Wyjaśnienie
Odchody ptaków zawierają kwasy. Jeżeli
nie zostaną usunięte, mogą spowodować
utratę połysku i zmianę koloru warstwy
lakieru samochodu.

Kiedy owady rozbiją się o powierzchnię
lakierowaną, ich rozkładające się szczątki
tworzą związki korozyjne. Jeżeli nie
zostaną usunięte, mogą spowodować
wżery utratę połysku i zmianę koloru
warstwy wierzchniej lakieru samochodu.

Żywica z drzew utwardza się i mocno
przywiera do warstwy lakieru. Jeżeli
spróbujesz ją zdrapać, możesz wraz z nią
usunąć część warstwy lakieru.
Zapobieganie
Aby zabezpieczyć powierzchnie
lakierowane, konieczne jest mycie i
woskowanie Twojej Mazdy, zgodnie
z instrukcjami podanymi w tym rozdziale.
Powinno to zostać wykonane jak
najszybciej.

Obsługa i konserwacja
Konserwacja samochodu
6-75
