MAZDA MODEL 6 2016 Kezelési útmutató (in Hungarian)

Hátsó helyzetjelző lámpák
(csomagtérajtó felőli oldal) (halogén
fényszórókkal), tolatólámpa, hátsó
ködlámpa*
Saloon
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
a csomagtérajtó kárpitját.

Kiszerelés
Beszerelés
3.(Tolatólámpa, hátsó ködlámpa)
Válassza le az izzóról az elektromos
csatlakozót úgy, hogy az ujjával
benyomja a rajta lévő fület, majd
kihúzza a csatlakozót.

4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
5. Vegye ki az izzót a foglalatból.
Hátsó helyzetjelzők (a
csomagtérajtó felől)

Tolatólámpa, hátsó ködlámpa

6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-62*Egyes modelleken.

Wagon
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Vegye le a fedelet egy rongyba tekert
lapos fejű csavarhúzóval.

3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.
Hátsó helyzetjelzők (a
csomagtérajtóban)

Tolatólámpa, hátsó ködlámpa

5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Rendszámtábla-megvilágítás
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Tekerjen egy lapos csavarhúzót puha
rongyba, hogy a fényszórólencse ne
sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
3. Húzza ki az izzót.
Saloon

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-63

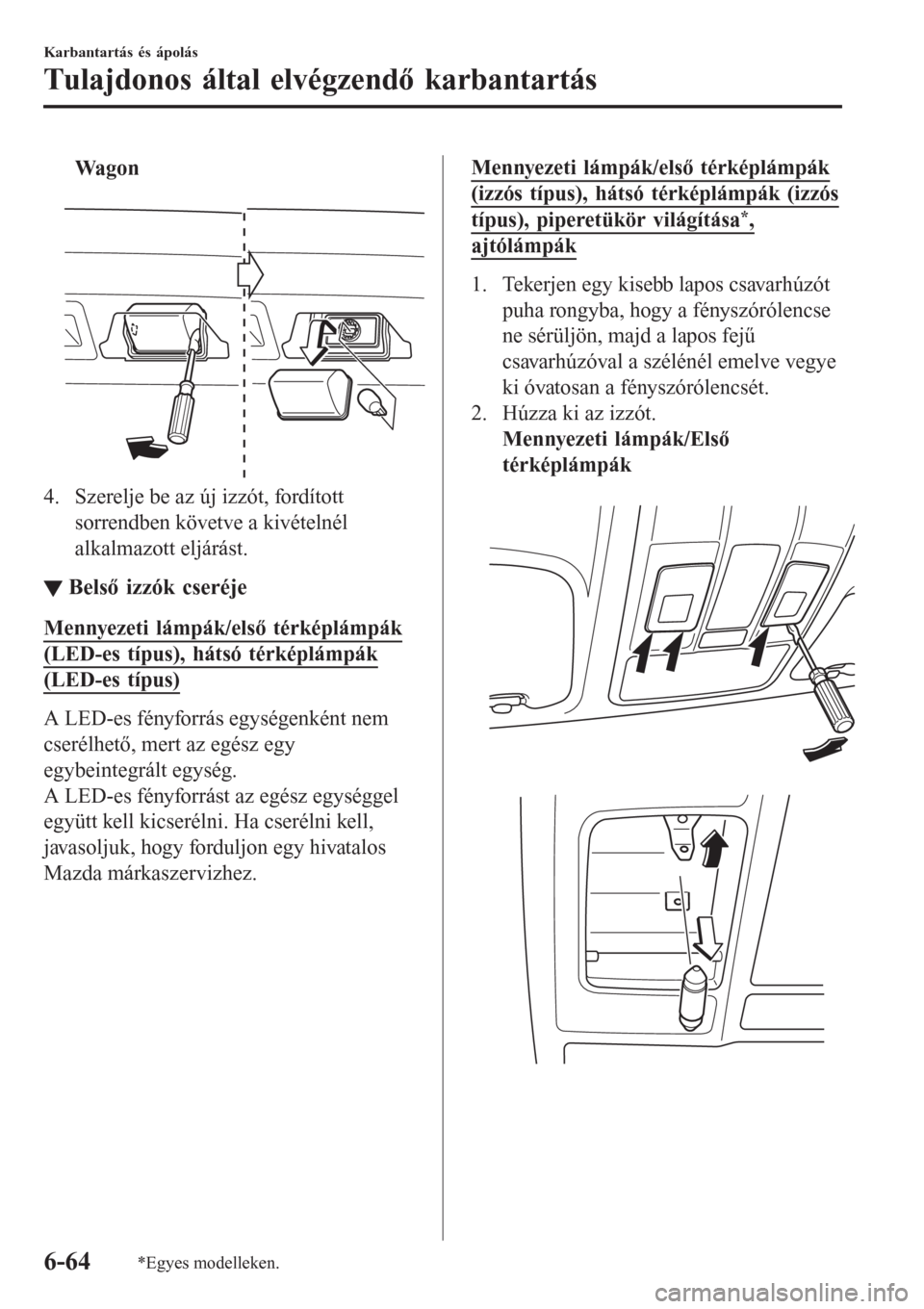

Wa g o n

4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
▼▼Belső izzók cseréje
Mennyezeti lámpák/első térképlámpák
(LED-es típus), hátsó térképlámpák
(LED-es típus)
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Mennyezeti lámpák/első térképlámpák
(izzós típus), hátsó térképlámpák (izzós
típus), piperetükör világítása*,
ajtólámpák
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Húzza ki az izzót.
Mennyezeti lámpák/Első
térképlámpák


Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-64*Egyes modelleken.

Hátsó térképlámpák


Piperetükör világítása *
Ajtólámpák
3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-megvilágítás (Saloon)
1. Nyomja össze a burát a két oldalán a
leszereléshez.
2. Húzza ki az izzót.
3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-megvilágítás (Wagon)
(LED-es típus)
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-65

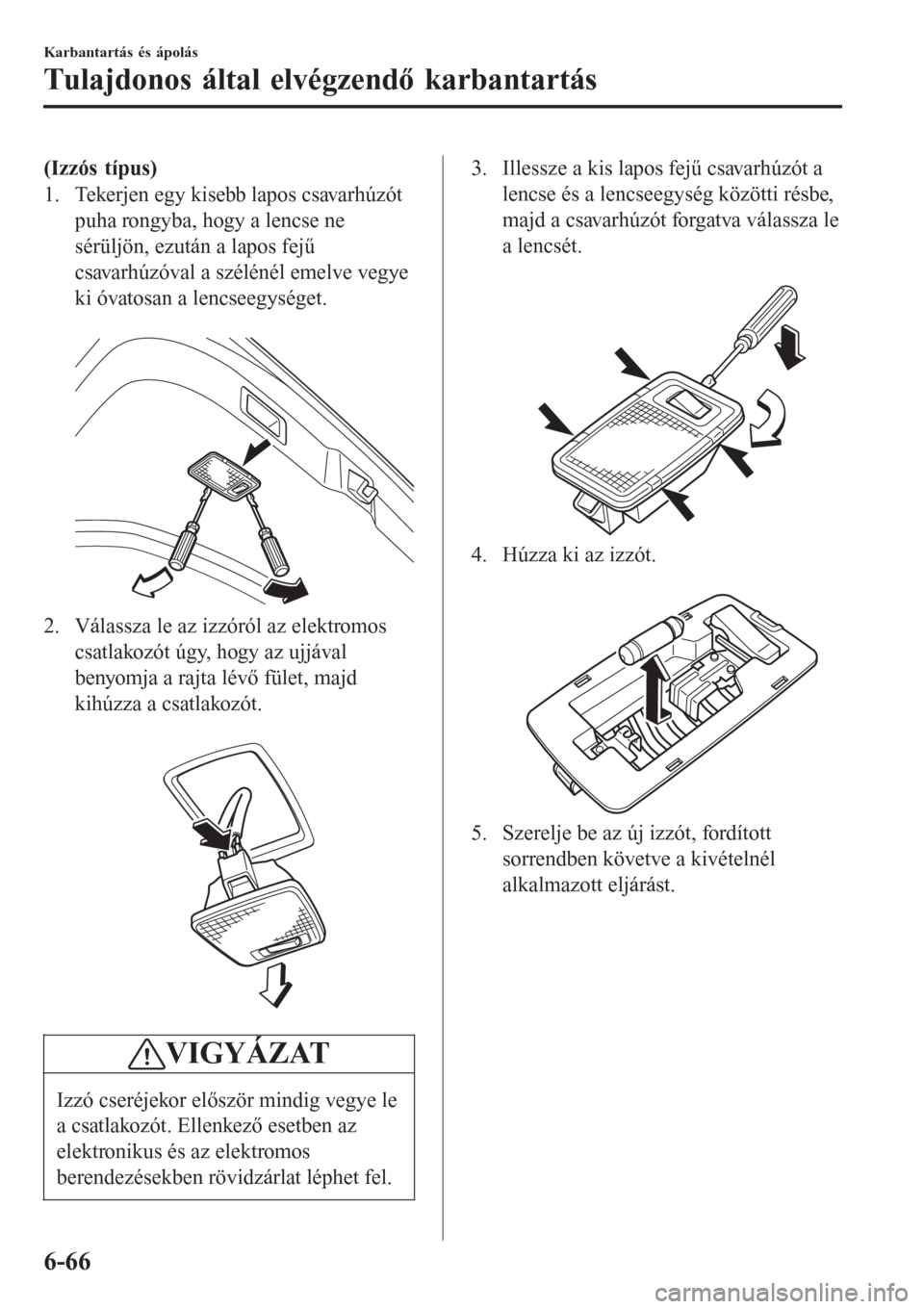

(Izzós típus)
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a lencse ne
sérüljön, ezután a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a lencseegységet.

2. Válassza le az izzóról az elektromos
csatlakozót úgy, hogy az ujjával
benyomja a rajta lévő fület, majd
kihúzza a csatlakozót.

VIGYÁZAT
Izzó cseréjekor először mindig vegye le
a csatlakozót. Ellenkező esetben az
elektronikus és az elektromos
berendezésekben rövidzárlat léphet fel.
3. Illessze a kis lapos fejű csavarhúzót a
lencse és a lencseegység közötti résbe,
majd a csavarhúzót forgatva válassza le
a lencsét.

4. Húzza ki az izzót.

5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-66

Biztosítékok
Járművének elektromos rendszerét
biztosítékok védik.

Ha valamelyik lámpa, tartozék vagy
vezérlő nem működik, ellenőrizze az adott
áramkör biztosítékát. Ha a biztosíték kiég,
a belső eleme megolvad.

Ha ugyanaz a biztosíték ismét kiég, ne
használja a hozzá tartozó rendszert, és
forduljon szakműhelyhez; mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.
▼Biztosíték cseréje
Biztosíték cseréje a jármű bal oldalán
Ha az elektromos rendszer nem működik,
először a jármű bal oldali biztosítékait
ellenőrizze.

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Nyissa ki a biztosítéktábla fedelét.
3. Húzza ki egyenesen a biztosítékot a
mellékelt biztosítékfogóval, amelyet a
motortérben lévő biztosítéktáblán talál.
4. Ellenőrizze a biztosítékot, és ha
kiégett, cserélje ki.
NormálKiégett
5. Tegyen be az eredetivel megegyező
amperszámú új biztosítékot, és
ügyeljen arra, hogy az szorosan
illeszkedjen. Ha nem illeszkedik
szorosan, szakemberrel szereltesse be.
Mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Ha nincs tartalék biztosítéka, vegyen
kölcsön egy ugyanolyan besorolású
biztosítékot egy másik áramkörről,
amely a jármű működéséhez nem
annyira lényeges, például az AUDIO
(Hangrendszer) vagy az OUTLET
(Kimenet) áramkörből.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-67

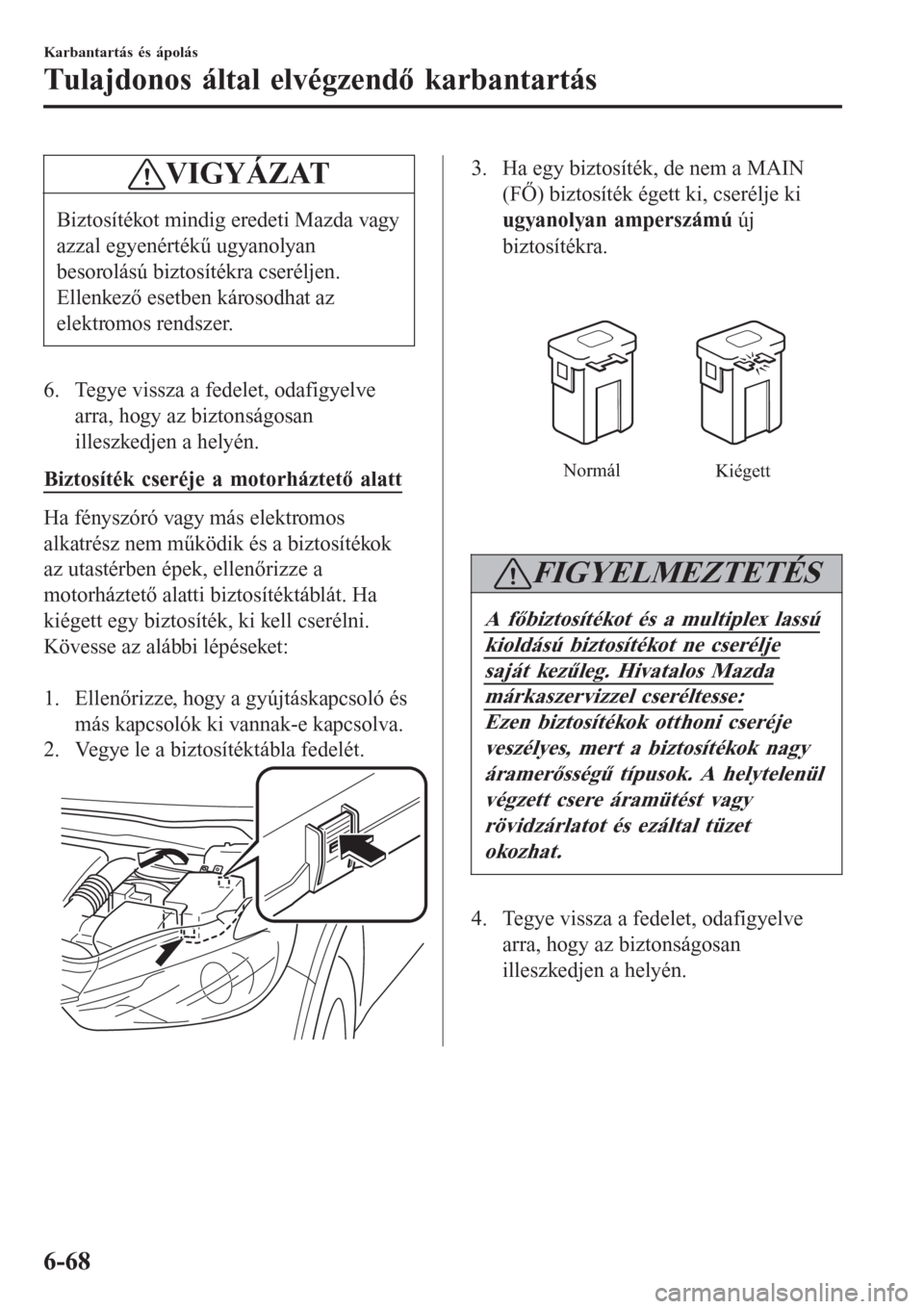

VIGYÁZAT
Biztosítékot mindig eredeti Mazda vagy
azzal egyenértékű ugyanolyan
besorolású biztosítékra cseréljen.
Ellenkező esetben károsodhat az
elektromos rendszer.
6. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Biztosíték cseréje a motorháztető alatt
Ha fényszóró vagy más elektromos
alkatrész nem működik és a biztosítékok
az utastérben épek, ellenőrizze a
motorháztető alatti biztosítéktáblát. Ha
kiégett egy biztosíték, ki kell cserélni.
Kövesse az alábbi lépéseket:

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Vegye le a biztosítéktábla fedelét.
3. Ha egy biztosíték, de nem a MAIN
(FŐ) biztosíték égett ki, cserélje ki
ugyanolyan amperszámú új
biztosítékra.
Normál
Kiégett
FIGYELMEZTETÉS
A főbiztosítékot és a multiplex lassú
kioldású biztosítékot ne cserélje
saját kezűleg. Hivatalos Mazda
márkaszervizzel cseréltesse:
Ezen biztosítékok otthoni cseréje
veszélyes, mert a biztosítékok nagy
áramerősségű típusok. A helytelenül
végzett csere áramütést vagy
rövidzárlatot és ezáltal tüzet
okozhat.
4. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-68

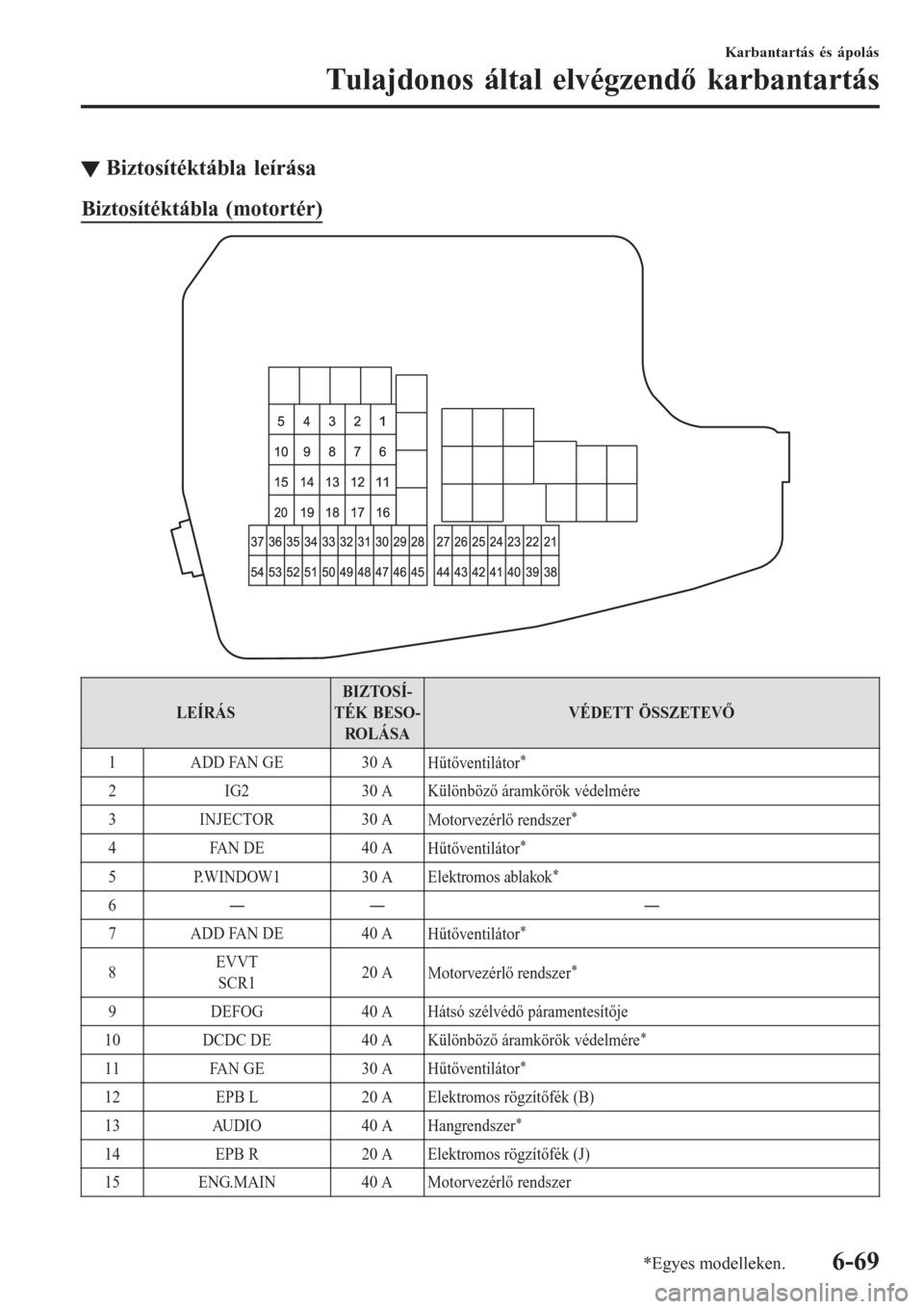

▼Biztosítéktábla leírása
Biztosítéktábla (motortér)
LEÍRÁSBIZTOSÍ-
TÉK BESO-
ROLÁSAVÉDETT ÖSSZETEVŐ
1 ADD FAN GE 30 A
Hűtőventilátor
*
2 IG2 30 A Különböző áramkörök védelmére
3 INJECTOR 30 A
Motorvezérlő rendszer
*
4 FAN DE 40 A
Hűtőventilátor*
5 P.WINDOW1 30 A
Elektromos ablakok*
6ŠŠ Š
7 ADD FAN DE 40 A
Hűtőventilátor
*
8EVVT
SCR120 A
Motorvezérlő rendszer*
9 DEFOG 40 A Hátsó szélvédő páramentesítője
10 DCDC DE 40 A
Különböző áramkörök védelmére
*
11 FAN GE 30 A
Hűtőventilátor*
12 EPB L 20 A Elektromos rögzítőfék (B)
13 AUDIO 40 A
Hangrendszer
*
14 EPB R 20 A Elektromos rögzítőfék (J)
15 ENG.MAIN 40 A Motorvezérlő rendszer
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-69

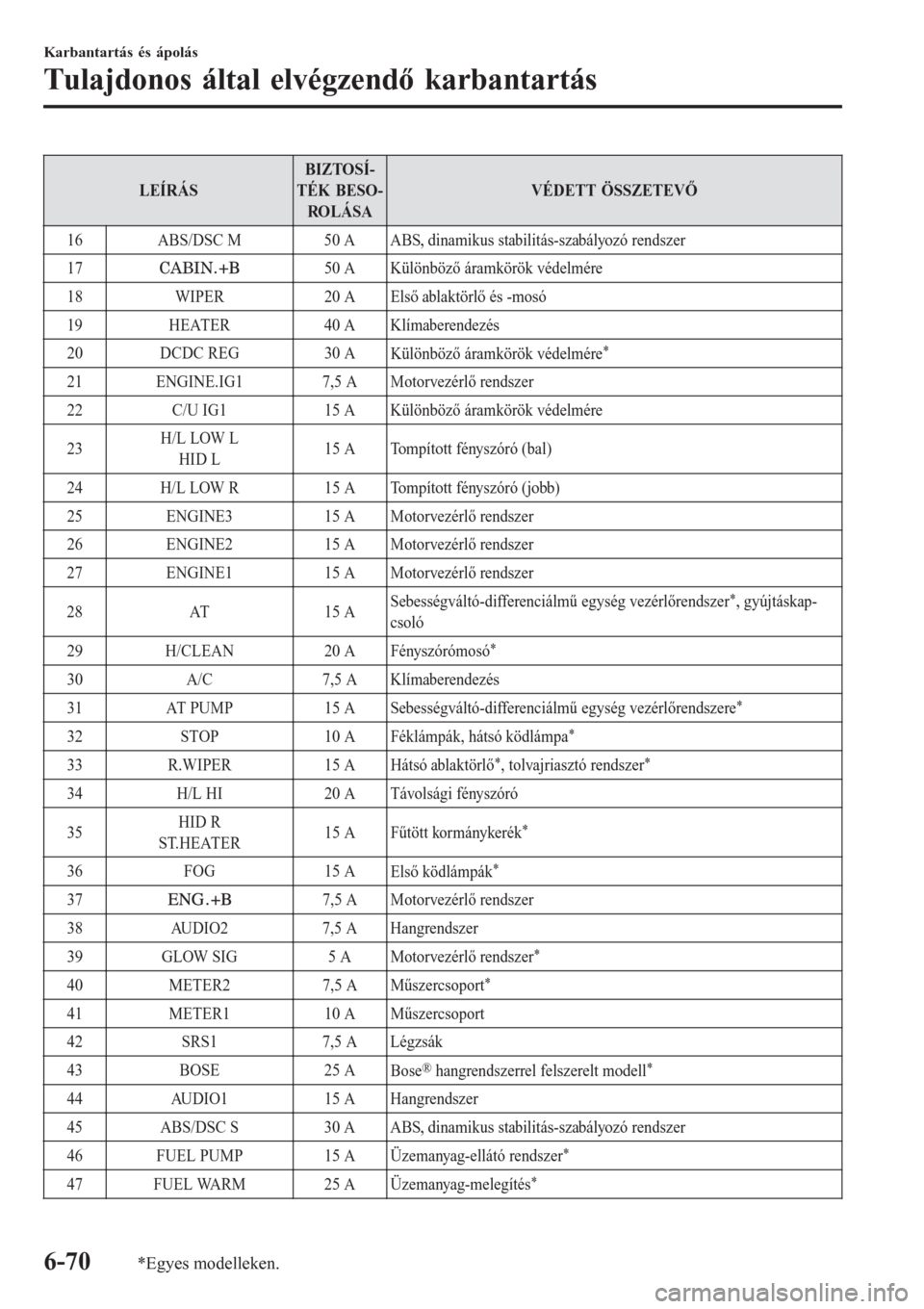

LEÍRÁSBIZTOSÍ-
TÉK BESO-
RO LÁ SAVÉDETT ÖSSZETEVŐ
16 ABS/DSC M 50 A ABS, dinamikus stabilitás-szabályozó rendszer
17
50 A Különböző áramkörök védelmére
18 WIPER 20 A Első ablaktörlő és -mosó
19 HEATER 40 A Klímaberendezés
20 DCDC REG 30 A
Különböző áramkörök védelmére
*
21 ENGINE.IG1 7,5 A Motorvezérlő rendszer
22 C/U IG1 15 A Különböző áramkörök védelmére
23H/L LOW L
HID L15 A Tompított fényszóró (bal)
24 H/L LOW R 15 A Tompított fényszóró (jobb)
25 ENGINE3 15 A Motorvezérlő rendszer
26 ENGINE2 15 A Motorvezérlő rendszer
27 ENGINE1 15 A Motorvezérlő rendszer
28 AT 15 ASebességváltó-differenciálmű egység vezérlőrendszer
*, gyújtáskap-
csoló
29 H/CLEAN 20 A
Fényszórómosó
*
30 A/C 7,5 A Klímaberendezés
31 AT PUMP 15 A
Sebességváltó-differenciálmű egység vezérlőrendszere
*
32 STOP 10 A
Féklámpák, hátsó ködlámpa*
33 R.WIPER 15 A
Hátsó ablaktörlő*, tolvajriasztó rendszer*
34 H/L HI 20 A Távolsági fényszóró
35HID R
ST.HEATER15 A
Fűtött kormánykerék
*
36 FOG 15 A
Első ködlámpák*
377,5 A Motorvezérlő rendszer
38 AUDIO2 7,5 A Hangrendszer
39 GLOW SIG 5 A
Motorvezérlő rendszer
*
40 METER2 7,5 A
Műszercsoport*
41 METER1 10 A Műszercsoport
42 SRS1 7,5 A Légzsák
43 BOSE 25 A
Bose
® hangrendszerrel felszerelt modell*
44 AUDIO1 15 A Hangrendszer
45 ABS/DSC S 30 A ABS, dinamikus stabilitás-szabályozó rendszer
46 FUEL PUMP 15 A
Üzemanyag-ellátó rendszer
*
47 FUEL WARM 25 A
Üzemanyag-melegítés*
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-70*Egyes modelleken.

LEÍRÁSBIZTOSÍ-
TÉK BESO-
ROLÁSAVÉDETT ÖSSZETEVŐ
48 TAIL 15 A
Hátsó lámpák, rendszámtábla-megvilágítás
*
49FUEL PUMP2
SCR225 A
Üzemanyag-ellátó rendszer*
50 HAZARD 25 AVészvillogók, irányjelző lámpák, hátsó helyzetjelzők, helyzetjelzők,
rendszámtábla-megvilágítás
51 DRL 15 A
Menetfény
*
52 R.OUTLET2 15 A Tartozékcsatlakozó aljzatok
53 HORN 15 A Kürt
54 ROOM 15 A Mennyezeti lámpa
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-71
