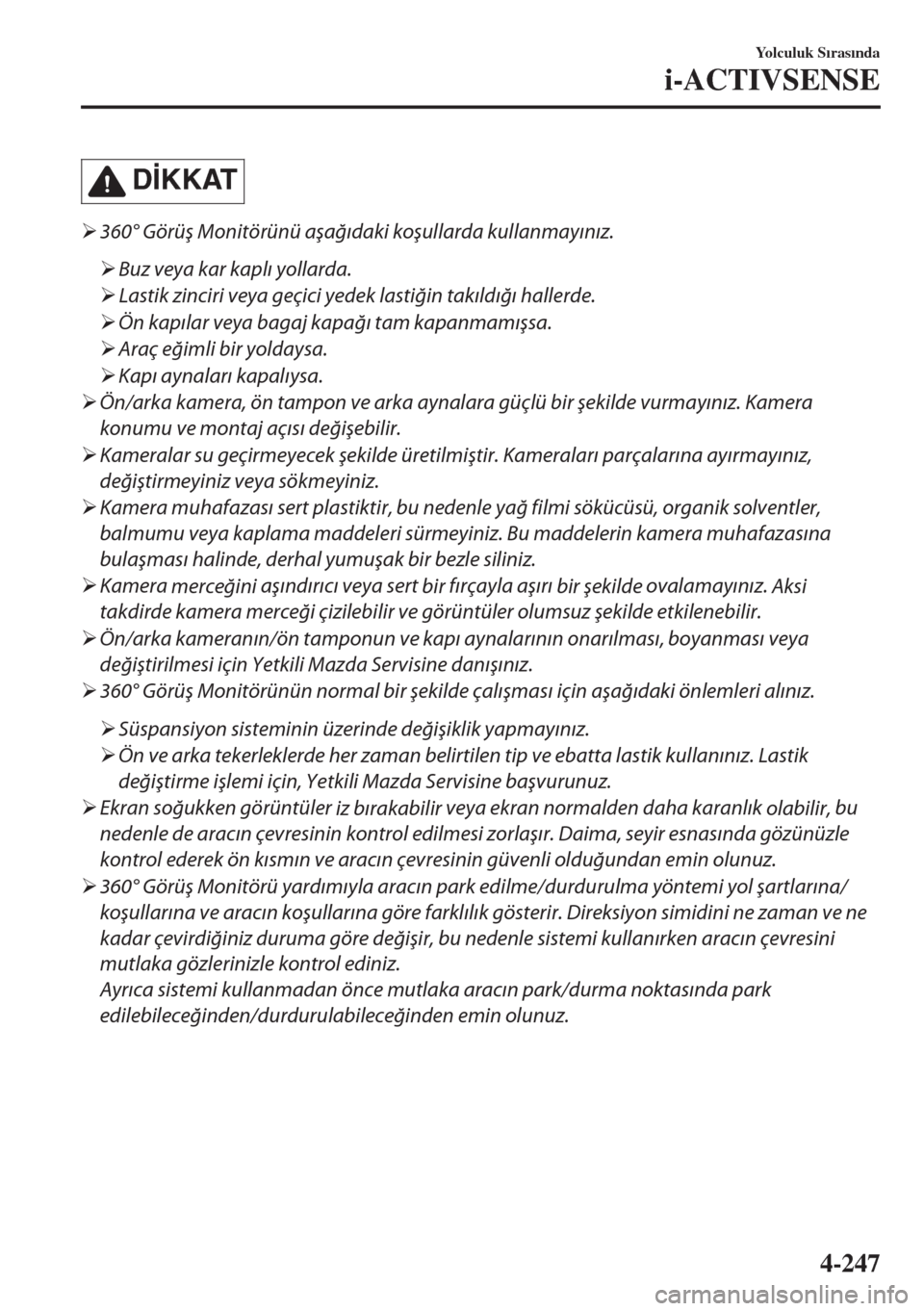

DøKKAT
¾360° Görüş Monitörünü aşağıdaki koşullarda kullanmayınız.
¾Buz veya kar kaplı yollarda.
¾Lastik zinciri veya geçici yedek lastiğin takıldığı hallerde.
¾Ön kapılar veya bagaj kapağı tam kapanmamışsa.
¾Araç eğimli bir yoldaysa.
¾Kapı aynaları kapalıysa.
¾Ön/arka kamera, ön tampon ve arka aynalara güçlü bir şekilde vurmayınız. Kamera
konumu ve montaj açısı değişebilir.
¾Kameralar su geçirmeyecek şekilde üretilmiştir. Kameraları parçalarına ayırmayınız,
değiştirmeyiniz veya sökmeyiniz.
¾Kamera muhafazası sert plastiktir, bu nedenle yağ filmi sökücüsü, organik solventler,
balmumu veya kaplama maddeleri sürmeyiniz. Bu maddelerin kamera muhafazasına
bulaşması halinde, derhal yumuşak bir bezle siliniz.
¾Kamera
merceğini aşındırıcı veya sert
bir fırçayla aşırı
bir
şekilde ovalamayınız.
Aksi
takdirde kamera merceği çizilebilir ve görüntüler olumsuz şekilde etkilenebilir.
¾Ön/arka kameranın/ön tamponun ve kapı aynalarının onarılması, boyanması veya
değiştirilmesi için Yetkili Mazda Servisine danışınız.
¾360° Görüş Monitörünün normal bir şekilde çalışması için aşağıdaki önlemleri alınız.
¾Süspansiyon sisteminin üzerinde değişiklik yapmayınız.
¾Ön ve arka tekerleklerde her zaman
belirtilen
tip ve ebatta
lastik kullanınız.
Lastik
değiştirme işlemi için, Yetkili Mazda Servisine başvurunuz.
¾Ekran soğukken görüntüler
iz
bırakabilir veya ekran normalden daha karanlık
olabilir, bu
nedenle de aracın çevresinin kontrol edilmesi zorlaşır. Daima, seyir esnasında gözünüzle
kontrol ederek ön kısmın ve aracın çevresinin güvenli olduğundan emin olunuz.
¾360° Görüş Monitörü yardımıyla aracın park edilme/durdurulma yöntemi yol şartlarına/
koşullarına ve aracın koşullarına göre farklılık gösterir. Direksiyon simidini ne zaman ve ne
kadar çevirdiğiniz duruma göre değişir, bu nedenle sistemi kullanırken aracın çevresini
mutlaka gözlerinizle kontrol ediniz.
Ayrıca sistemi kullanmadan önce mutlaka aracın park/durma noktasında park
edilebileceğinden/durdurulabileceğinden emin olunuz.
Yolculuk SÕrasÕnda
i-ACTIVSENSE
4-247

NOT
•Kamera merce÷ine su, kar veya çamur yapÕúmasÕ halinde, yumuúak bir bezle siliniz.
Kamera merce÷i çok kirliyse yumuúak bir deterjanla yÕkayÕnÕz.
•Bagaj kapa÷Õ veya kapÕ aynalarÕ gibi kameranÕn takÕldÕ÷Õ alan bir araba kazasÕnda hasar
görmüúse, kamera (konum, montaj açÕsÕ) de÷iúmiú olabilir. AracÕnÕzÕ inceletmek için
mutlaka Yetkili Mazda Servisine danÕúÕnÕz.
•So÷uk havada kamera üzerine sÕcak su dökülmesi durumunda oldu÷u gibi kamera aúÕrÕ
sÕcaklÕk de÷iúimlerine maruz kalÕrsa, 360° Görüú Monitörü normal úekilde çalÕúmayabilir.
•Akü gerilimi düúükse veya motor i-stop iúlevi ile yeniden çalÕútÕrÕlÕrsa ekranÕn görülmesi
geçici olarak zorlaúabilir ancak bu bir sorun oldu÷u anlamÕna gelmez.
•360° Görüú Monitörü kÕsÕtlÕdÕr. Tamponun altÕndaki veya tamponun her iki ucu
yakÕnÕndaki nesneler görüntülenemez.
•KameranÕn üst görüntü menzili yukarÕsÕnda kalan engeller görüntülenmez.
•Aúa÷Õdaki koúullarda ekranÕn görülmesi zorlaúabilir ancak bir sorun oldu÷u anlamÕna
gelmez.
•Mercek yakÕnÕndaki sÕcaklÕk yüksek/düúük oldu÷unda.
•Ya÷murlu havalarda, kamera üzerinde su damlacÕklarÕ oldu÷unda veya yüksek nem söz
konusuyken.
•KameranÕn çevresinde çamur veya yabancÕ madde varken.
•Güneú ÕúÕ÷Õ veya do÷rudan kameranÕn merce÷ine vuran farlar gibi aúÕrÕ parlak bir ÕúÕk
söz konusuyken.
•360° Görüú Monitörü özel bir mercek kullandÕ÷Õndan, ekranda görüntülenen mesafe
gerçek mesafeden farklÕdÕr.
•Ekranda görüntülenen engeller gerçek durumdan farklÕ úekilde görünebilir. (Engeller
düúmüú ya da gerçekte olduklarÕndan daha büyük veya daha uzun görünebilir.)
•Kameraya veya çevresindeki alana etiket yapÕútÕrmayÕnÕz. AyrÕca kameranÕn çevresindeki
alana aksesuar veya ÕúÕklandÕrÕlmÕú plaka takmayÕnÕz. Aksi halde kamera çevredeki
durumu düzgün úekilde görüntülemeyebilir.
Yo l c u l u k SÕrasÕnda
i-ACTIVSENSE
4-248

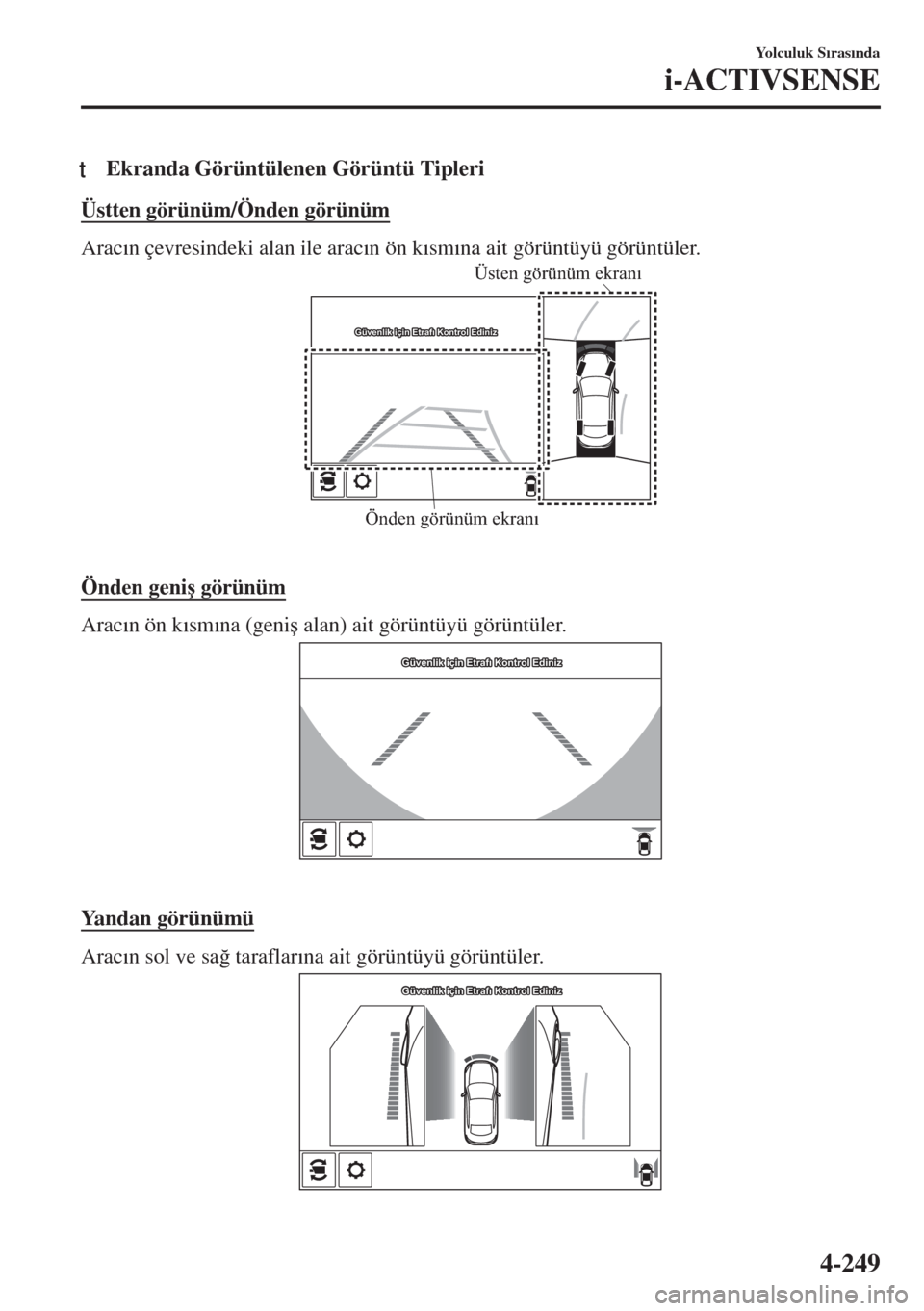

tEkranda Görüntülenen Görüntü Tipleri
Üstten görünüm/Önden görünüm
AracÕn çevresindeki alan ile aracÕn ön kÕsmÕna ait görüntüyü görüntüler.
Önden görünüm ekranı Üsten görünüm ekranı
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz

Önden geniú görünüm
AracÕn ön kÕsmÕna (geniú alan) ait görüntüyü görüntüler.
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz

Yandan görünümü
AracÕn sol ve sa÷ taraflarÕna ait görüntüyü görüntüler.
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz

Yolculuk SÕrasÕnda
i-ACTIVSENSE
4-249

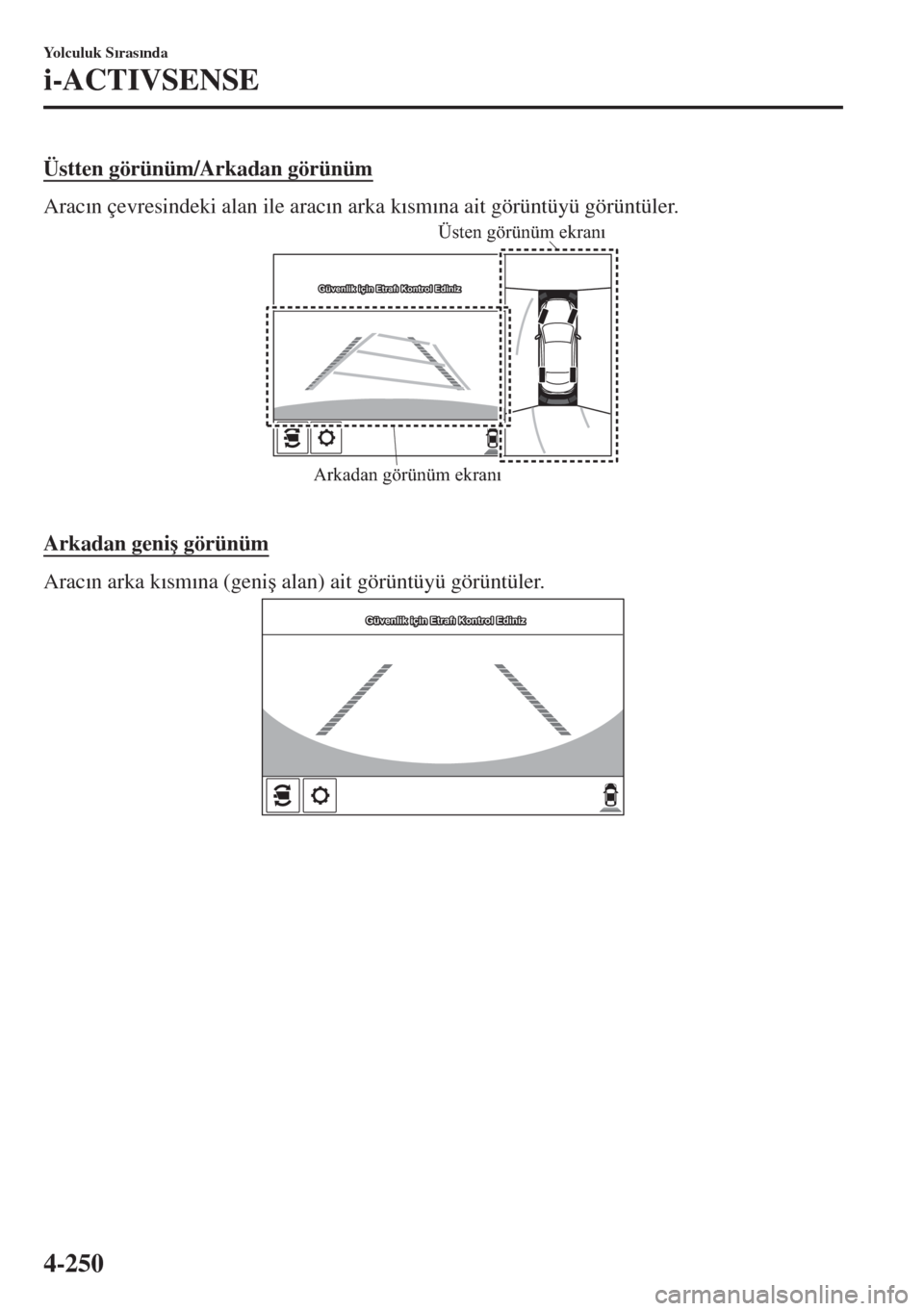

Üstten görünüm/Arkadan görünüm
AracÕn çevresindeki alan ile aracÕn arka kÕsmÕna ait görüntüyü görüntüler.
Arkadan görünüm ekranı
Üsten görünüm ekranı
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz

Arkadan geniú görünüm
AracÕn arka kÕsmÕna (geniú alan) ait görüntüyü görüntüler.
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Yo l c u l u k SÕrasÕnda
i-ACTIVSENSE
4-250

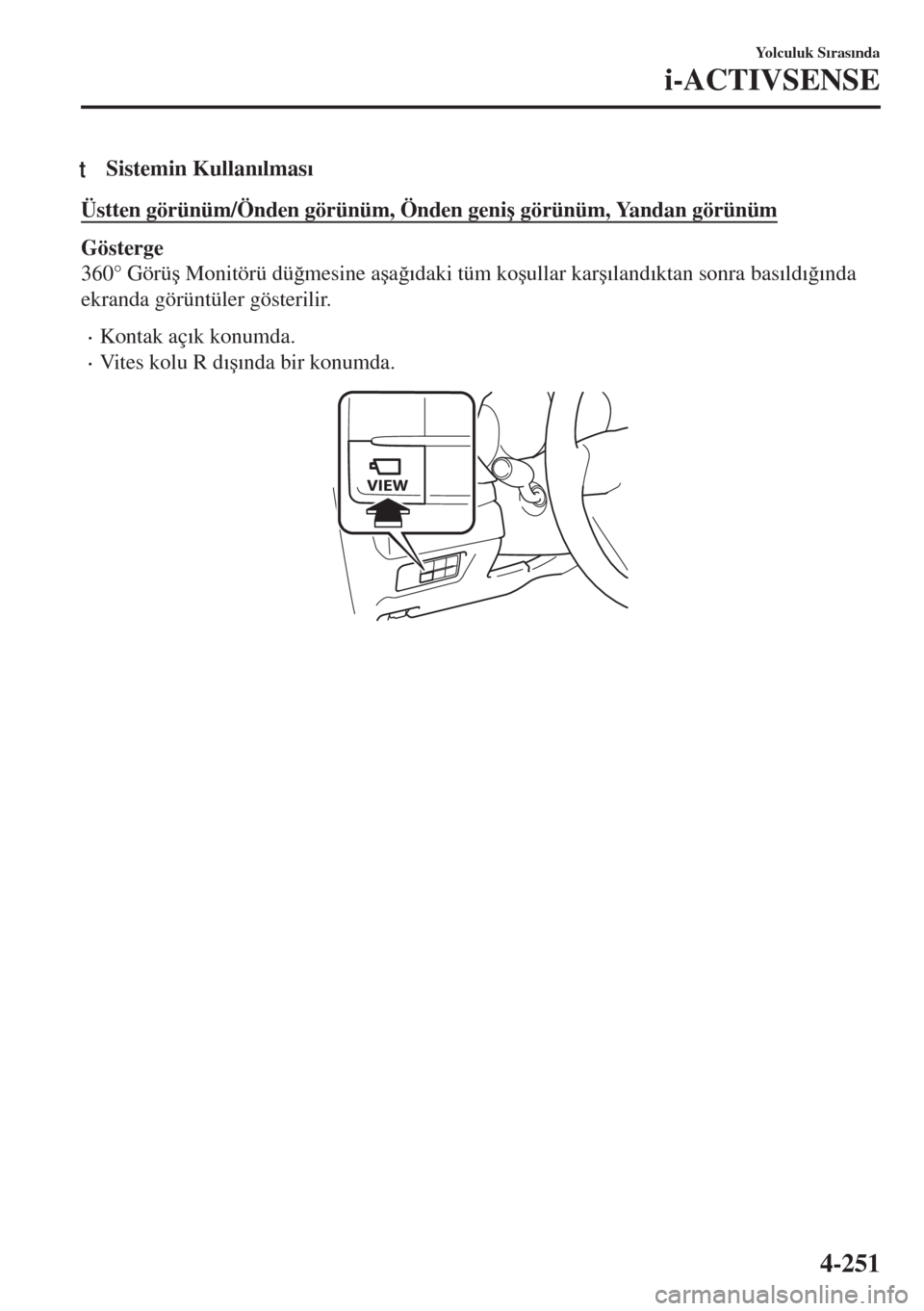

tSistemin KullanÕlmasÕ
Üstten görünüm/Önden görünüm, Önden geniú görünüm, Yandan görünüm
Gösterge
360° Görüú Monitörü dü÷mesine aúa÷Õdaki tüm koúullar karúÕlandÕktan sonra basÕldÕ÷Õnda
ekranda görüntüler gösterilir.
•Kontak açÕk konumda.
•Vites kolu R dÕúÕnda bir konumda.

Yolculuk SÕrasÕnda
i-ACTIVSENSE
4-251

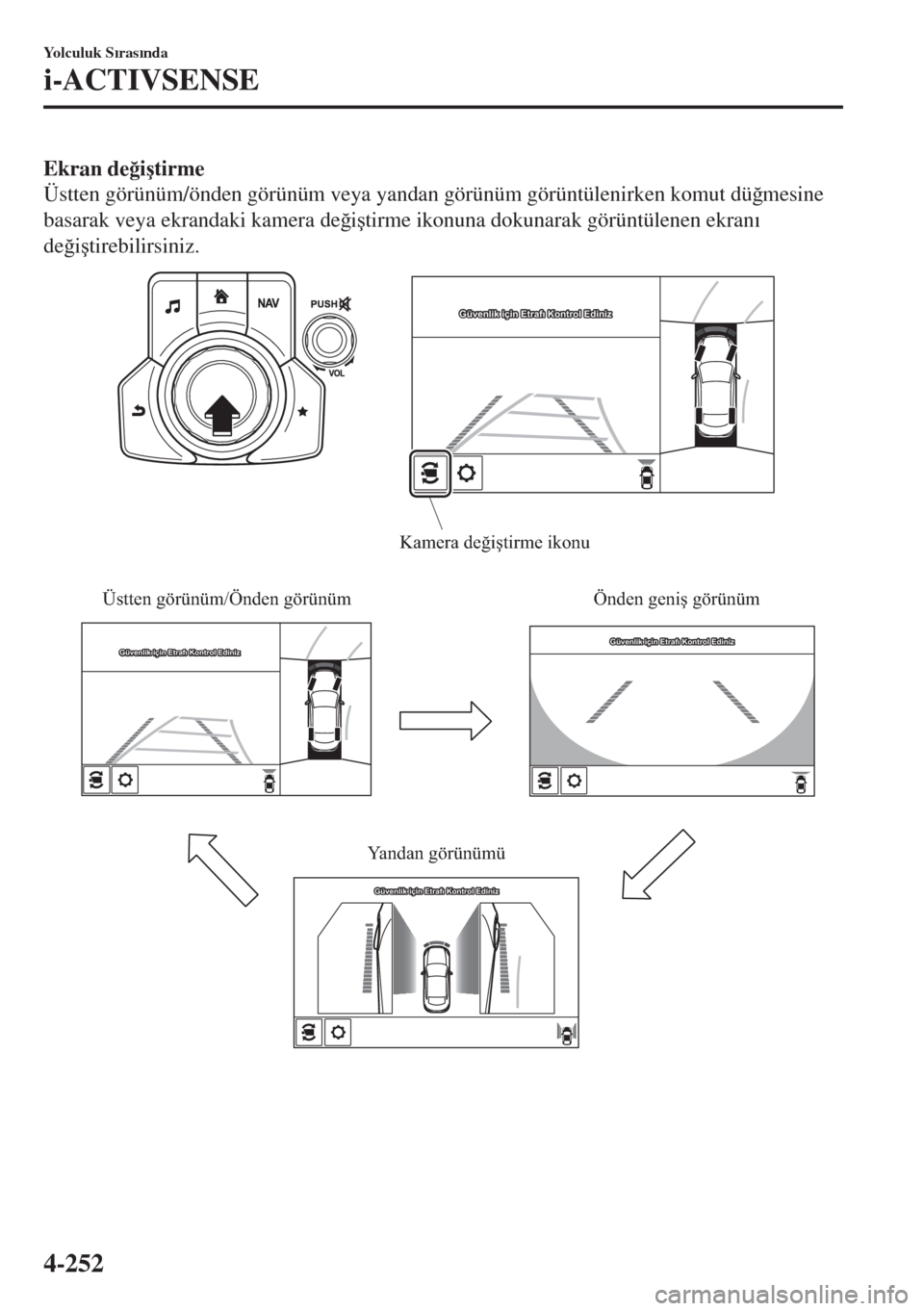

Ekran de÷iútirme
Üstten görünüm/önden görünüm veya yandan görünüm görüntülenirken komut dü÷mesine
basarak veya ekrandaki kamera de÷iútirme ikonuna dokunarak görüntülenen ekranÕ
de÷iútirebilirsiniz.
Üstten görünüm/Önden görünüm Önden geniş görünüm
Yandan görünümü
Kamera değiştirme ikonu
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Güvenlik için Etrafı Kontrol Ediniz
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Yo l c u l u k SÕrasÕnda
i-ACTIVSENSE
4-252

NOT
•Vites kolu R konumundayken, görüntülenen ekran üstten görünüme/önden görünüme,
önden geniú görünüme veya yandan görünüme geçmez.
•Aúa÷Õdaki durumlardan biri meydana geldi÷inde görüntüleme koúullarÕ yerine
getirilmiúse dahi olsa üstten görünüm/önden görünüm, önden geniú görünüm veya yandan
görünümün görüntülenmesi kesilir.
•Komut dü÷mesinin çevresindeki bir dü÷meye basÕldÕ÷Õnda.
•(Düz úanzÕman)
El freni çekilmiú durumda.
•(Otomatik úanzÕman)
Vites kolu P konumunda (vites kolu P dÕúÕnda bir konumdayken görüntülenir).
•(Araç hÕzÕ yaklaúÕk 15 km/s altÕnda oldu÷unda görüntülenir)
•4 dakika ve 30 saniye geçti÷inde.
•Araç hÕzÕ yaklaúÕk 15 km/s veya üzerinde.
•(Araç hÕzÕ yaklaúÕk 15 km/s veya üzerine çÕktÕ÷Õnda görüntülenir)
•360° Görüú Monitörü dü÷mesine basÕlmasÕnÕn ardÕndan 8 saniye geçtikten sonra araç
hÕzÕ yaklaúÕk 15 km/s’tir.
•360° Görüú Monitörü dü÷mesine basÕlmasÕnÕn ardÕndan 8 saniye geçtikten sonra araç
hÕzÕnÕn 15 km/s altÕna düútü÷ü andan itibaren dört dakika 22 saniye geçmiú.
•360° Görüú Monitörü daha önce görüntülenen ekranÕ görüntüler.
•360° Görüú Monitörü ayarlarÕ aúa÷Õdaki úekilde de÷iútirilebilir.
Referans 9-15 sayfasÕndaki Güvenlik EkipmanÕ bölümünü inceleyin.
•Ultrasonik sensör bir engel tespit etti÷inde 360° Görüú Monitörü otomatik olarak
görüntülenir.
•Kontak anahtarÕ ON konumuna getirildi÷inde 360° Görüú Monitörü otomatik olarak
görüntülenir.
Üstten görünüm/Arkadan görünüm, Arkadan geniú görünüm
Aúa÷Õdaki tüm koúullar yerine getirildi÷inde üstten görünüm/arkadan görünüm, arkadan
geniú görünüm görüntülenir.
•Kontak açÕk konumda.
•Vites kolu R konumunda.
Yolculuk SÕrasÕnda
i-ACTIVSENSE
4-253

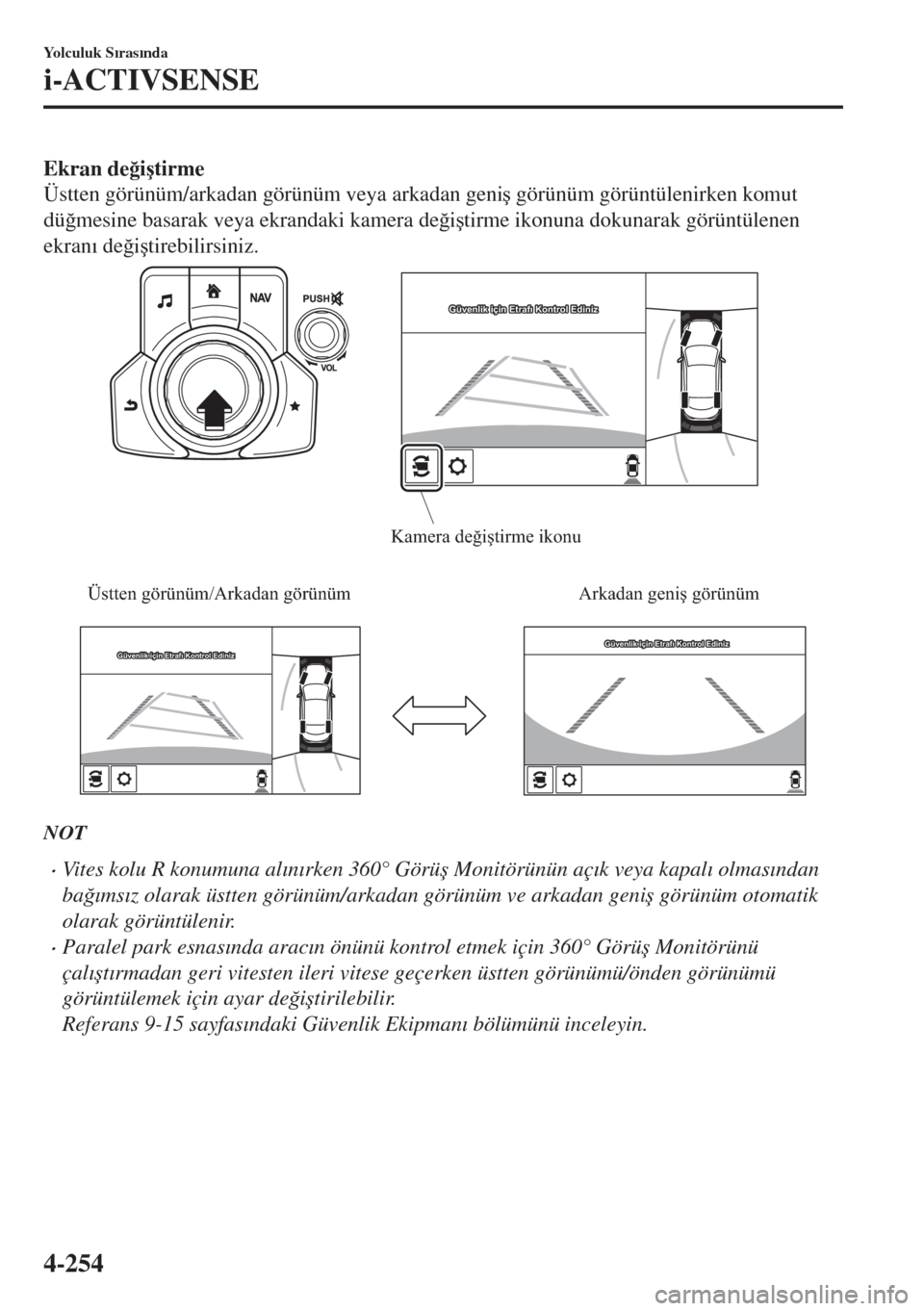

Ekran de÷iútirme
Üstten görünüm/arkadan görünüm veya arkadan geniú görünüm görüntülenirken komut
dü÷mesine basarak veya ekrandaki kamera de÷iútirme ikonuna dokunarak görüntülenen
ekranÕ de÷iútirebilirsiniz.
Üstten görünüm/Arkadan görünüm Arkadan geniş görünüm
Kamera değiştirme ikonu
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
NOT
•Vites kolu R konumuna alÕnÕrken 360° Görüú Monitörünün açÕk veya kapalÕ olmasÕndan
ba÷ÕmsÕz olarak üstten görünüm/arkadan görünüm ve arkadan geniú görünüm otomatik
olarak görüntülenir.
•Paralel park esnasÕnda aracÕn önünü kontrol etmek için 360° Görüú Monitörünü
çalÕútÕrmadan geri vitesten ileri vitese geçerken üstten görünümü/önden görünümü
görüntülemek için ayar de÷iútirilebilir.
Referans 9-15 sayfasÕndaki Güvenlik EkipmanÕ bölümünü inceleyin.
Yo l c u l u k SÕrasÕnda
i-ACTIVSENSE
4-254

Ekran kullanÕmÕ/ikonu
UYARI
360° Görüş
Monitörü görüntü
kalitesini ayarlarken aracı mutlaka durdurunuz.
Seyir esnasında 360° Görüş
Monitörü görüntü
kalitesini ayarlamayınız.
Seyir esnasında 360°
Görüş Monitörü görüntü kalitesini ayarlamaya (parlaklık, kontrast, ton ve renk yoğunluğu)
çalışmanız kazaya neden olabilir.
(Örnek ekran)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/økonøçerik
Görünüm durumu ikonu Önden görünüm/önden geniú görünüm/yandan görünüm/arka-
dan görünüm/arkadan geniú görünüm arasÕndan hangi görün-
tünün görüntülendi÷ini belirtir.
Park sensörü durum ikonu Park sensöründe bir sorun oldu÷unu veya kapatÕldÕ÷ÕnÕ belirtir.
Arka Çapraz Trafik AlarmÕ (RCTA)
durum ikonuRadar sensöründe (arka) bir sorun oldu÷unu veya kapatÕldÕ÷ÕnÕ
belirtir.
Kamera de÷iútirme ikonu Ekrana her dokunuldu÷unda ekran de÷iúir.
Ayar ikonu 360° Görüú Monitörünün görüntü kalitesi ayarlanabilir.
Yolculuk SÕrasÕnda
i-ACTIVSENSE
4-255

WÜstten Görünüm/Önden Görünüm
Durma, park konumundan aracÕ hÕzlandÕrÕrken veya aracÕ durdururken çevredeki alanÕn
güvenli÷inin kontrol edilmesine yardÕmcÕ olmasÕ için üstten görünüm/önden görünüm
seçene÷ini kullanÕnÕz.

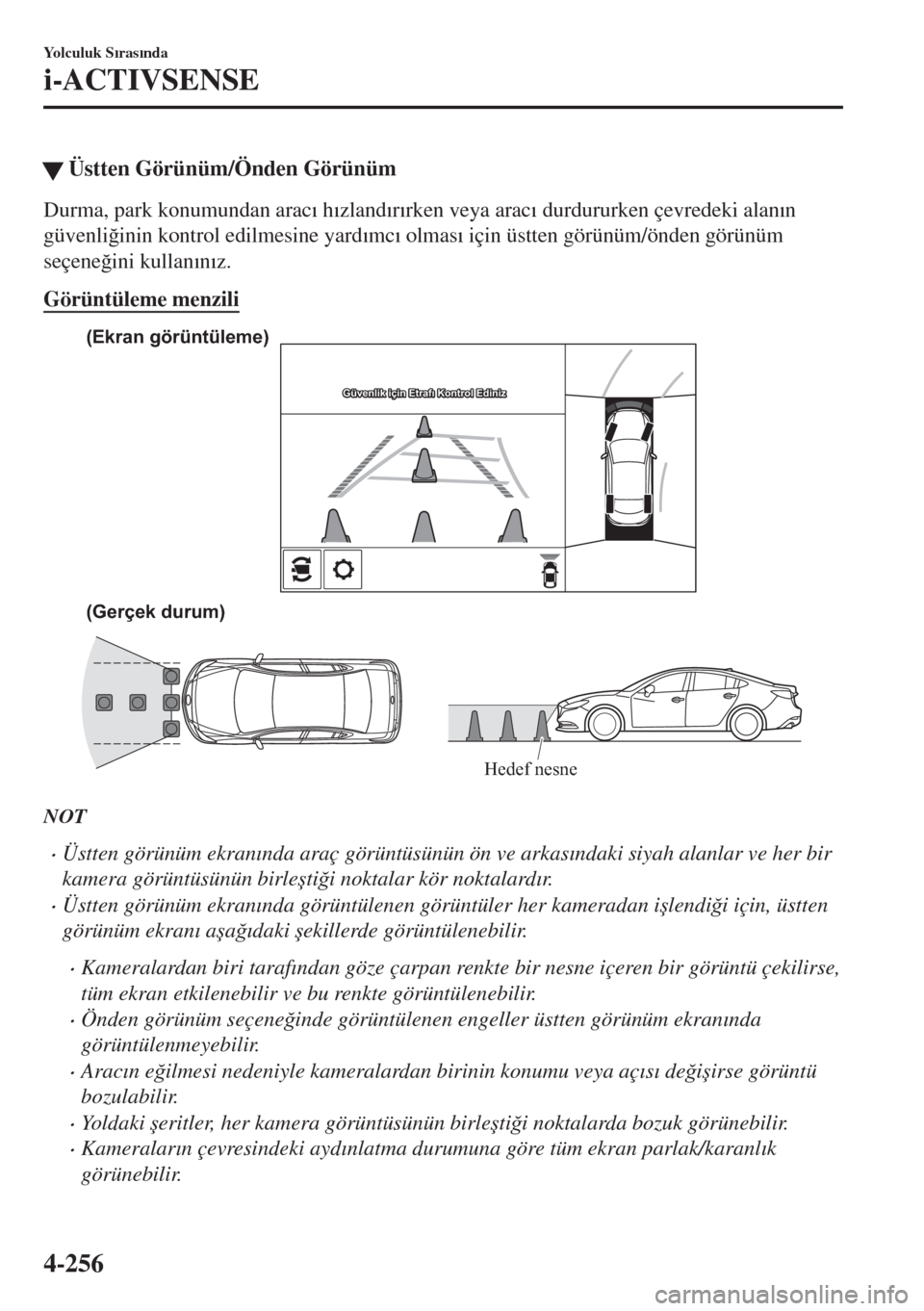

Görüntüleme menzili
(Gerçek durum) (Ekran görüntüleme)
Hedef nesne
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
NOT
•Üstten görünüm ekranÕnda araç görüntüsünün ön ve arkasÕndaki siyah alanlar ve her bir
kamera görüntüsünün birleúti÷i noktalar kör noktalardÕr.
•Üstten görünüm ekranÕnda görüntülenen görüntüler her kameradan iúlendi÷i için, üstten
görünüm ekranÕ aúa÷Õdaki úekillerde görüntülenebilir.
•Kameralardan biri tarafÕndan göze çarpan renkte bir nesne içeren bir görüntü çekilirse,
tüm ekran etkilenebilir ve bu renkte görüntülenebilir.
•Önden görünüm seçene÷inde görüntülenen engeller üstten görünüm ekranÕnda
görüntülenmeyebilir.
•AracÕn e÷ilmesi nedeniyle kameralardan birinin konumu veya açÕsÕ de÷iúirse görüntü
bozulabilir.
•Yoldaki úeritler, her kamera görüntüsünün birleúti÷i noktalarda bozuk görünebilir.
•KameralarÕn çevresindeki aydÕnlatma durumuna göre tüm ekran parlak/karanlÕk
görünebilir.
Yo l c u l u k SÕrasÕnda
i-ACTIVSENSE
