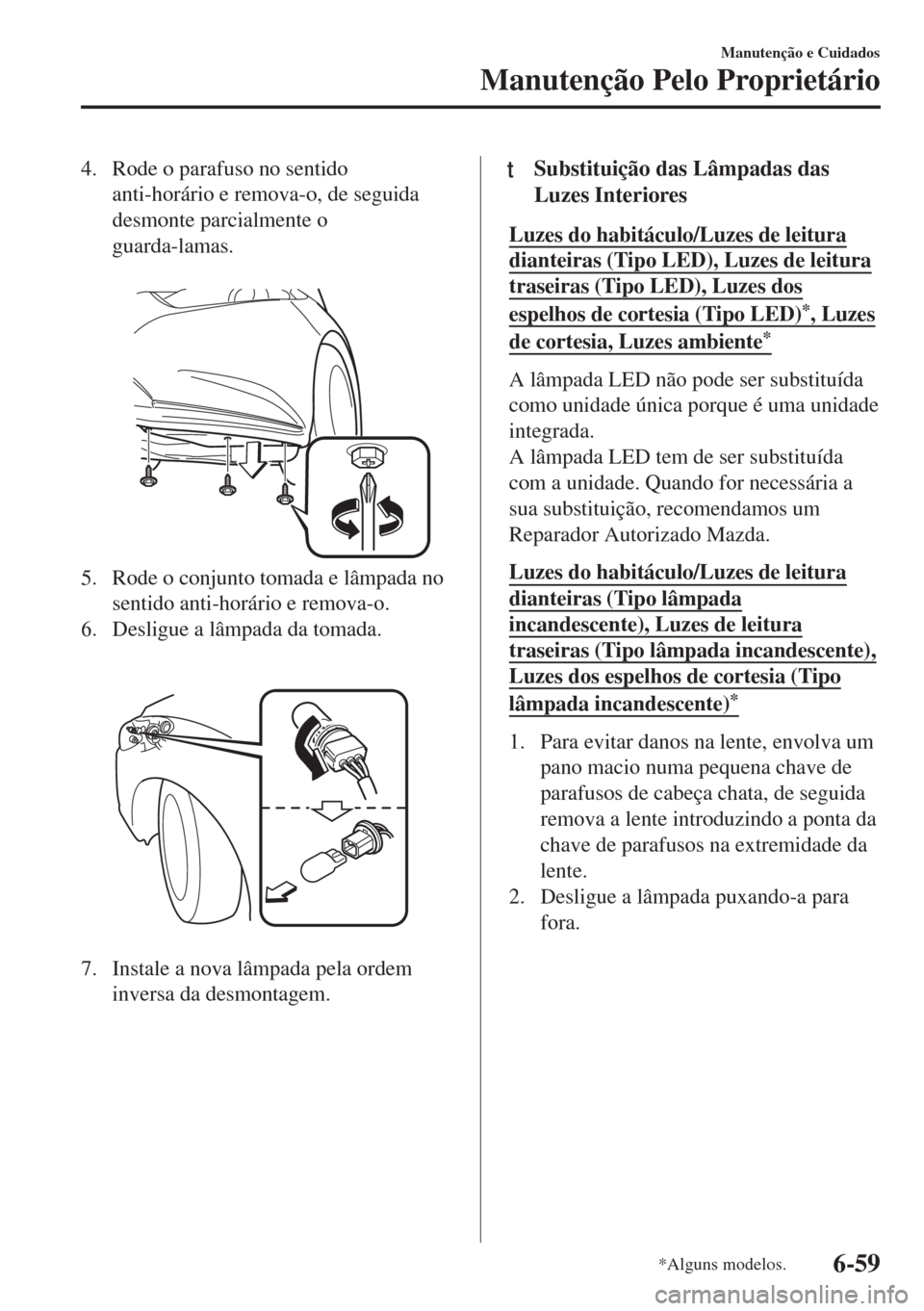

4. Rode o parafuso no sentido
anti-horário e remova-o, de seguida
desmonte parcialmente o
guarda-lamas.
5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
ttSubstituição das Lâmpadas das
Luzes Interiores
Luzes do habitáculo/Luzes de leitura
dianteiras (Tipo LED), Luzes de leitura
traseiras (Tipo LED), Luzes dos
espelhos de cortesia (Tipo LED)*, Luzes
de cortesia, Luzes ambiente*
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes do habitáculo/Luzes de leitura
dianteiras (Tipo lâmpada
incandescente), Luzes de leitura
traseiras (Tipo lâmpada incandescente),
Luzes dos espelhos de cortesia (Tipo
lâmpada incandescente)*
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.
2. Desligue a lâmpada puxando-a para
fora.
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-59
Page 752 of 943

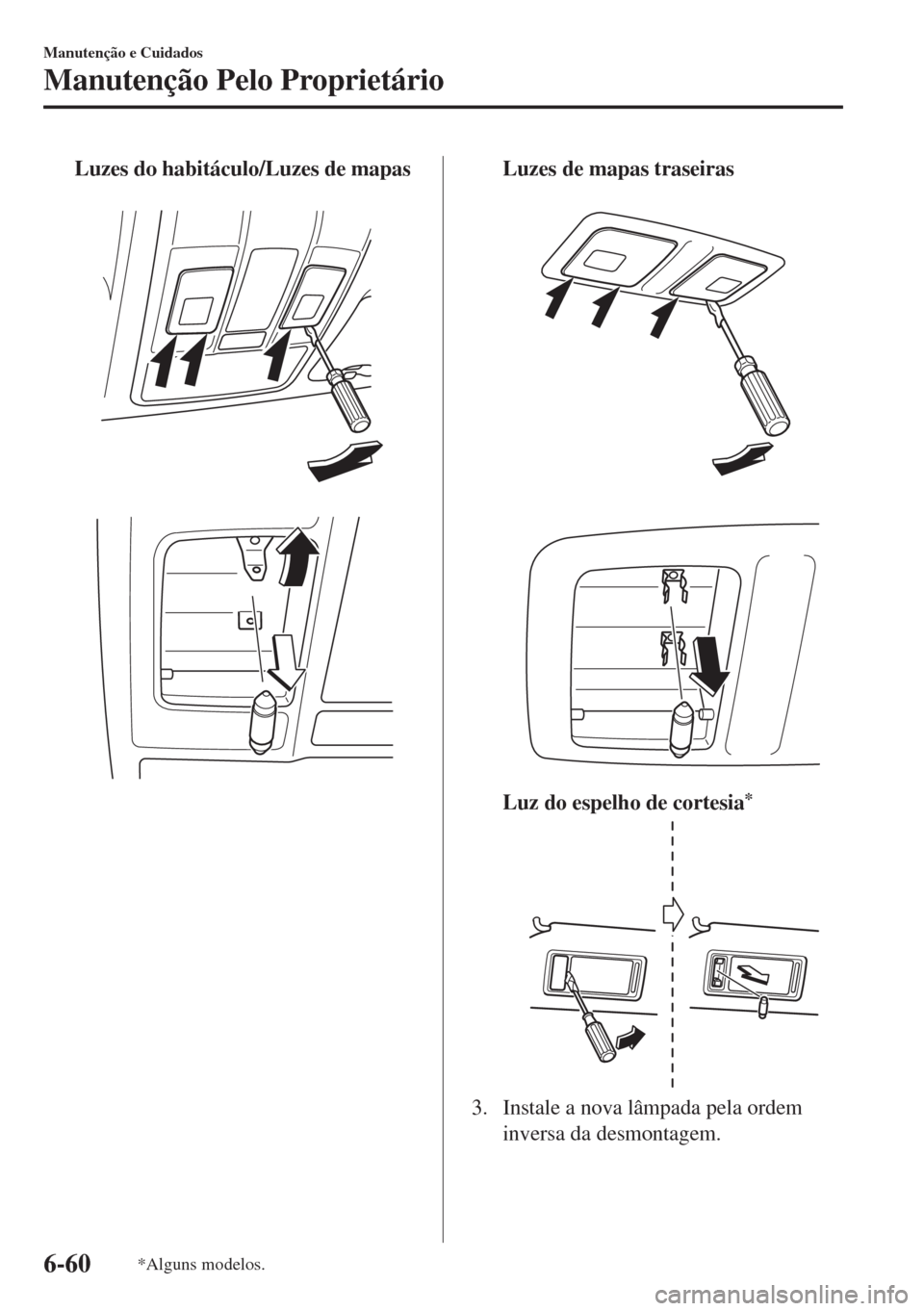

Luzes do habitáculo/Luzes de mapas
Luzes de mapas traseiras
Luz do espelho de cortesia*
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-60*Alguns modelos.
Page 753 of 943

Luz do compartimento de bagagens
(Saloon)
(Tipo LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
(Tipo lâmpada incandescente)

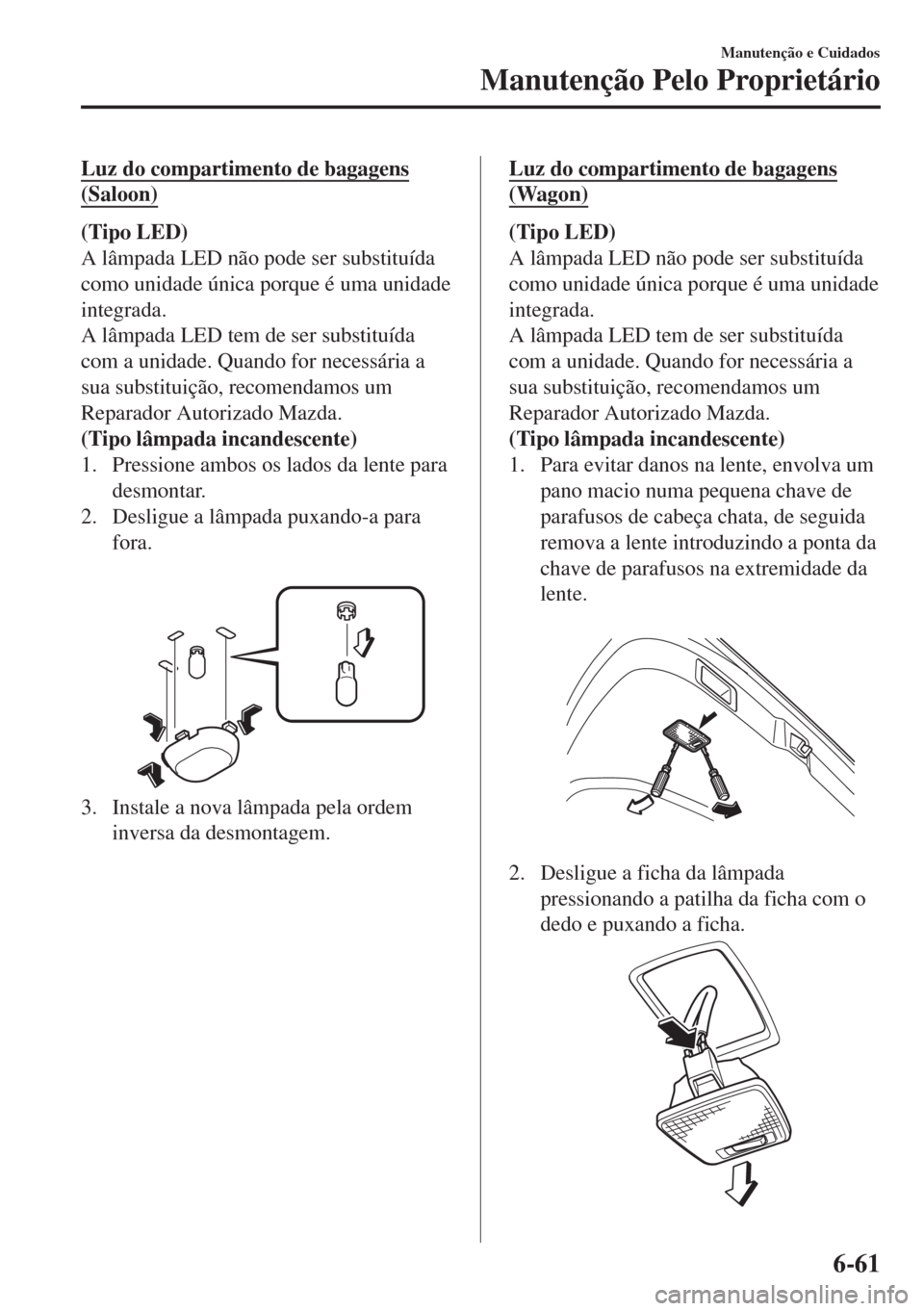

1. Pressione ambos os lados da lente para
desmontar.
2. Desligue a lâmpada puxando-a para
fora.
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz do compartimento de bagagens
(Wagon)
(Tipo LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
(Tipo lâmpada incandescente)
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.
2. Desligue a ficha da lâmpada
pressionando a patilha da ficha com o
dedo e puxando a ficha.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-61
Page 754 of 943

CUIDADO
Quando substituir a lâmpada, desligue
sempre primeiro a ficha. Caso
contrário, poderá originar um
curto-circuito nos dispositivos elétricos
e eletrónicos.

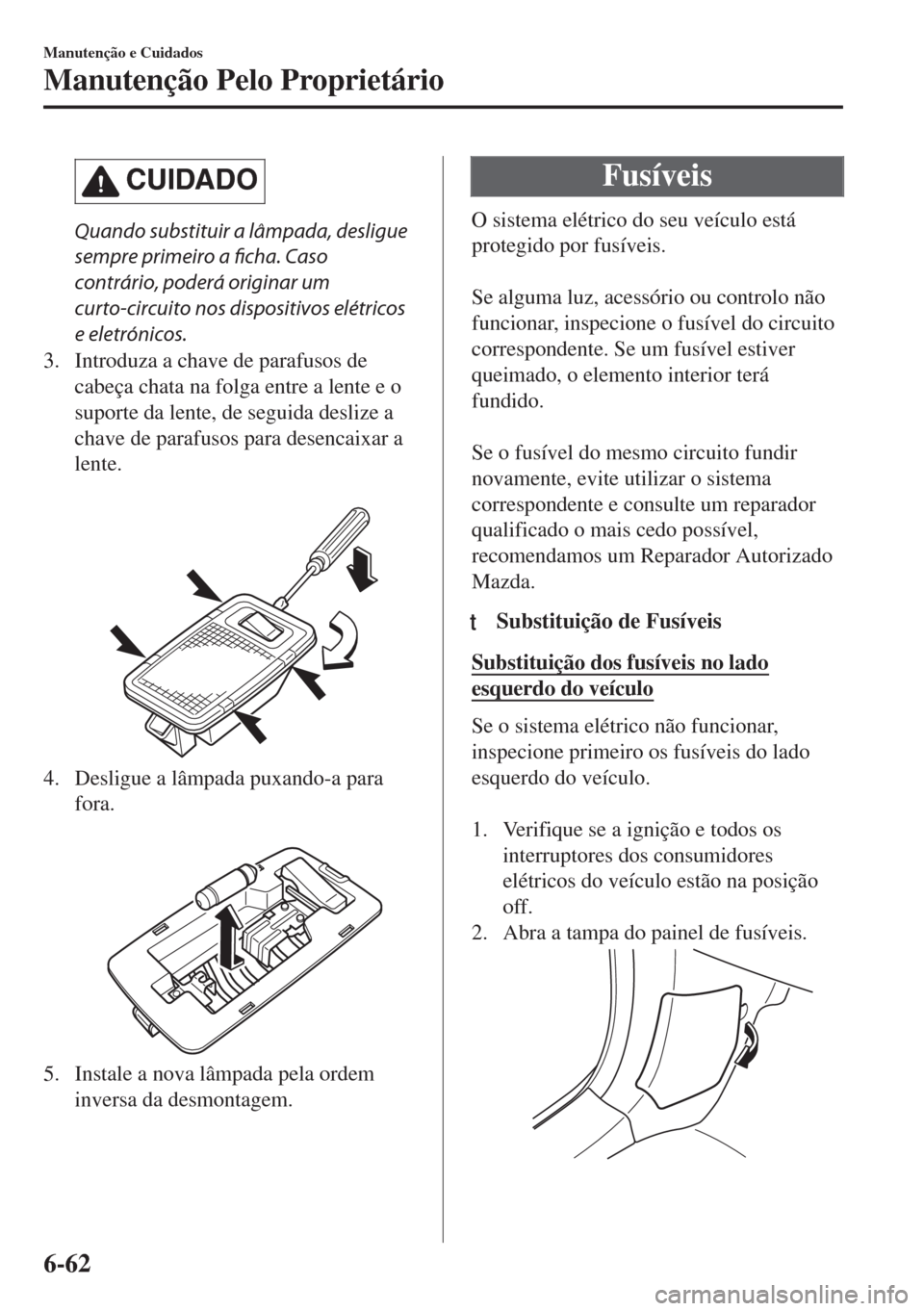

3. Introduza a chave de parafusos de
cabeça chata na folga entre a lente e o
suporte da lente, de seguida deslize a
chave de parafusos para desencaixar a
lente.
4. Desligue a lâmpada puxando-a para
fora.
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Fusíveis
O sistema elétrico do seu veículo está
protegido por fusíveis.
Se alguma luz, acessório ou controlo não
funcionar, inspecione o fusível do circuito
correspondente. Se um fusível estiver
queimado, o elemento interior terá
fundido.
Se o fusível do mesmo circuito fundir
novamente, evite utilizar o sistema
correspondente e consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador Autorizado
Mazda.
ttSubstituição de Fusíveis
Substituição dos fusíveis no lado
esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.
1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Abra a tampa do painel de fusíveis.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-62
Page 755 of 943

3. Puxe o fusível a direito para fora com
o saca-fusíveis fornecido no bloco de
fusíveis do compartimento do motor.

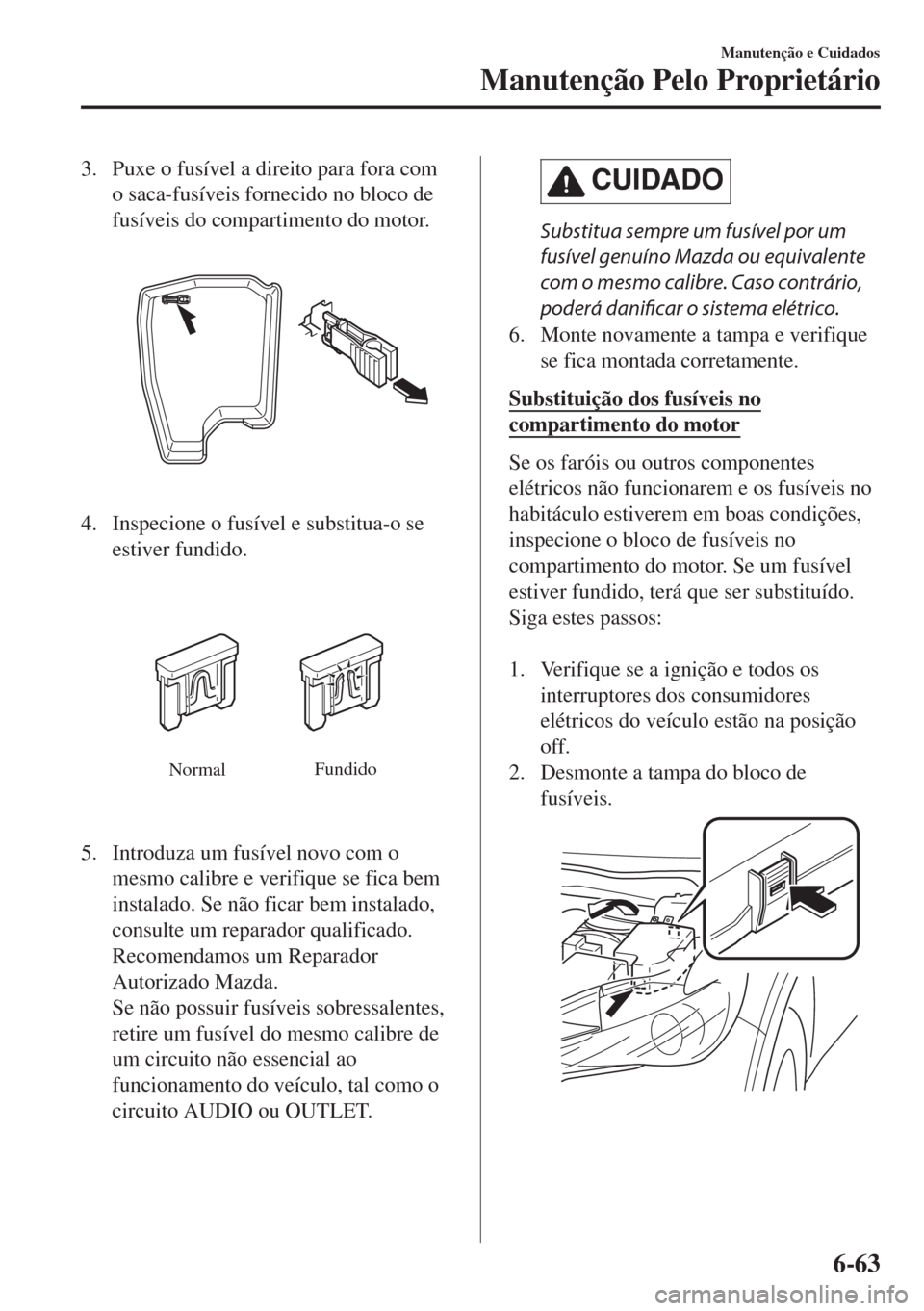

4. Inspecione o fusível e substitua-o se
estiver fundido.
NormalFundido
5. Introduza um fusível novo com o
mesmo calibre e verifique se fica bem
instalado. Se não ficar bem instalado,
consulte um reparador qualificado.
Recomendamos um Reparador
Autorizado Mazda.
Se não possuir fusíveis sobressalentes,
retire um fusível do mesmo calibre de
um circuito não essencial ao
funcionamento do veículo, tal como o
circuito AUDIO ou OUTLET.
CUIDADO
Substitua sempre um fusível por um
fusível genuíno Mazda ou equivalente
com o mesmo calibre. Caso contrário,
poderá danificar o sistema elétrico.
6. Monte novamente a tampa e verifique
se fica montada corretamente.
Substituição dos fusíveis no
compartimento do motor
Se os faróis ou outros componentes
elétricos não funcionarem e os fusíveis no
habitáculo estiverem em boas condições,
inspecione o bloco de fusíveis no
compartimento do motor. Se um fusível
estiver fundido, terá que ser substituído.
Siga estes passos:
1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Desmonte a tampa do bloco de
fusíveis.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-63
Page 756 of 943

3. Se algum fusível exceto o PRINCIPAL
estiver fundido, substitua-o por um
novo do mesmo calibre.

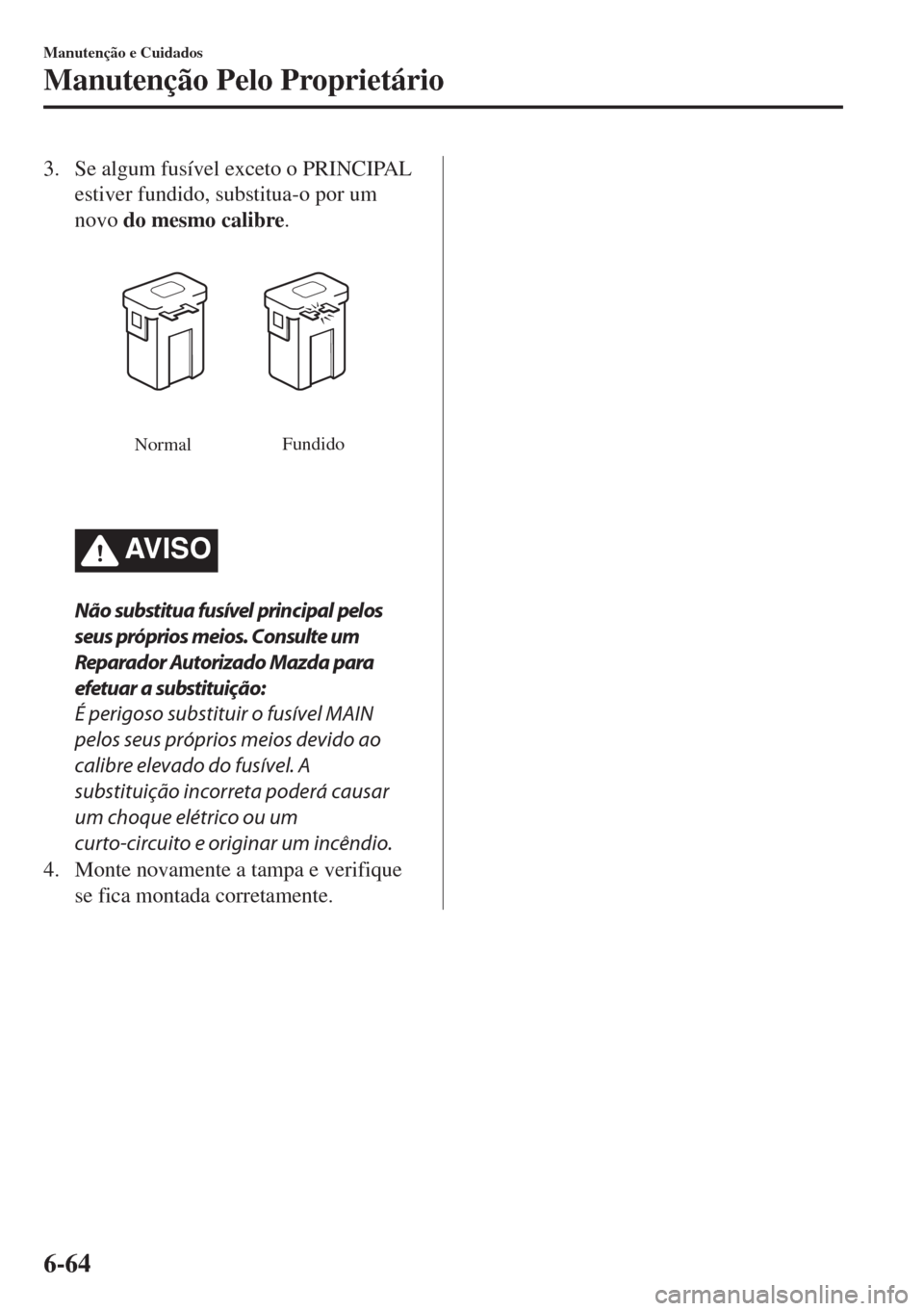

NormalFundido
AV I S O
Não substitua fusível principal pelos
seus próprios meios. Consulte um
Reparador Autorizado Mazda para
efetuar a substituição:
É perigoso substituir o fusível MAIN
pelos seus próprios meios devido ao
calibre elevado do fusível. A
substituição incorreta poderá causar
um choque elétrico ou um
curto-circuito e originar um incêndio.
4. Monte novamente a tampa e verifique
se fica montada corretamente.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-64
Page 757 of 943

tDescrição do Painel de Fusíveis

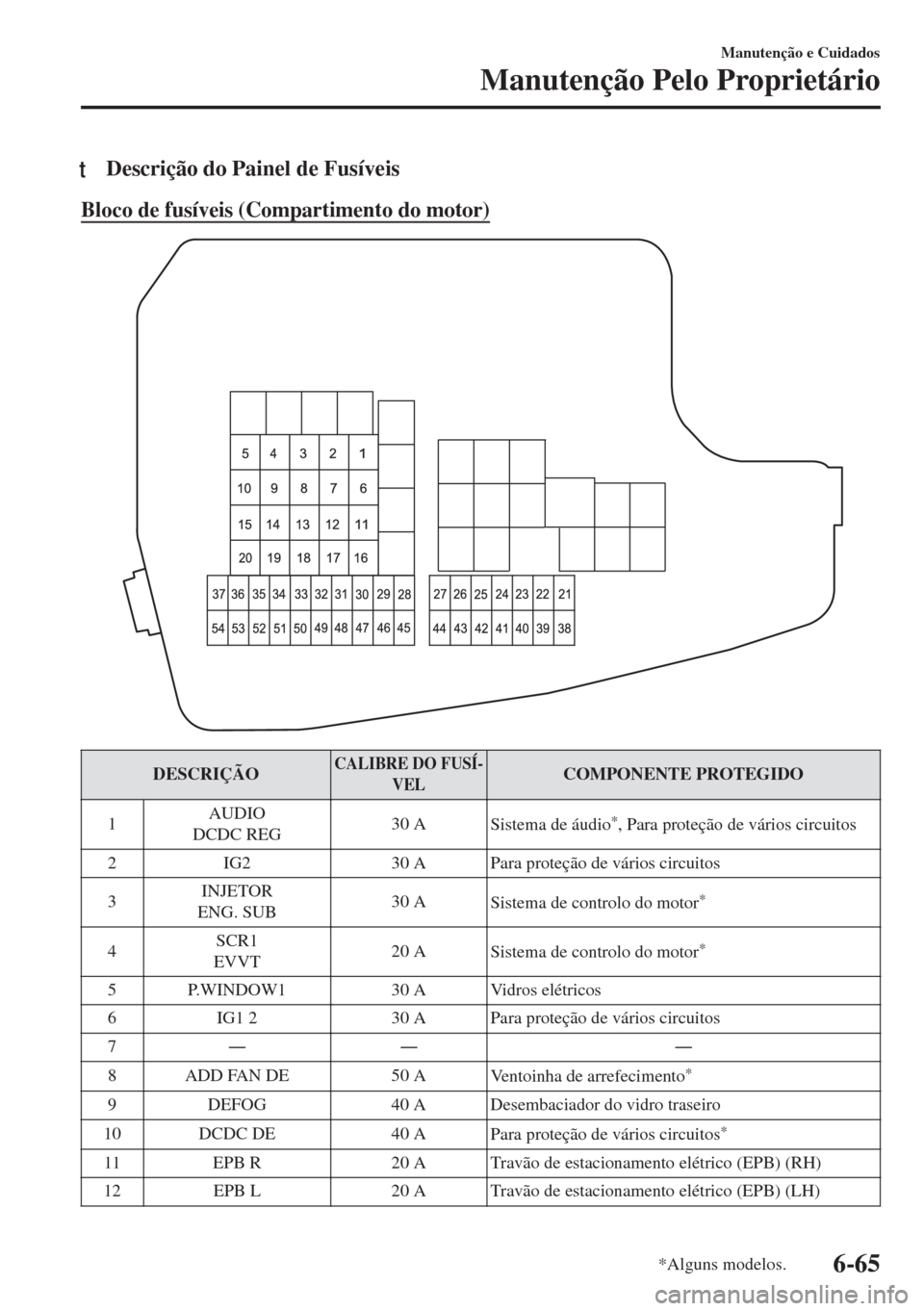

Bloco de fusíveis (Compartimento do motor)
DESCRIÇÃOCALIBRE DO FUSÍ-
VELCOMPONENTE PROTEGIDO
1AUDIO
DCDC REG30 A
Sistema de áudio
*, Para proteção de vários circuitos
2 IG2 30 A Para proteção de vários circuitos
3INJETOR
ENG. SUB30 A
Sistema de controlo do motor
*
4SCR1
EVVT20 A
Sistema de controlo do motor*
5 P.WINDOW1 30 A Vidros elétricos
6 IG1 2 30 A Para proteção de vários circuitos
7ŠŠ Š
8 ADD FAN DE 50 A
Ventoinha de arrefecimento
*
9 DEFOG 40 A Desembaciador do vidro traseiro
10 DCDC DE 40 A
Para proteção de vários circuitos
*
11 EPB R 20 A Travão de estacionamento elétrico (EPB) (RH)
12 EPB L 20 A Travão de estacionamento elétrico (EPB) (LH)
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-65
Page 758 of 943

DESCRIÇÃOCALIBRE DO FUSÍ-
VELCOMPONENTE PROTEGIDO
13 CABIN.+B 50 A Para proteção de vários circuitos
14 FAN GE 30 A
Ventoinha de arrefecimento
*
15 ENG.MAIN 40 A Sistema de controlo do motor
16 ABS/DSC M 50 A ABS, Sistema de controlo dinâmico de estabilidade
17 HEATER 40 A Ar condicionado
18 WIPER 20 A Limpa e lava para-brisas
19 FAN DE 50 A
Ventoinha de arrefecimento
*
20 ADD FAN GE 30 A
Ventoinha de arrefecimento*
21 ENGINE3 15 A Sistema de controlo do motor
22 ENGINE2 15 A Sistema de controlo do motor
23 AUDIO2 7,5 A Sistema de áudio
24 METER2 10 A
Painel de instrumentos
*
25 SRS1 7,5 A Airbag
26 METER1 10 A Painel de instrumentos
27 ENGINE.IG1 7,5 A Sistema de controlo do motor
28 AT 15 ASistema de controlo da caixa de velocidades
*, Inter-
ruptor da ignição
29 H/CLEAN 20 A
Lava-faróis
*
30 A/C 7,5 A Ar condicionado
31 AT PUMP 15 A
Sistema de controlo da transmissão
*
32 HORN 15 A Buzina
33 R.WIPER 15 A
Limpa-vidro traseiro
*, Sistema anti-roubo*
34 H/L HI 20 A Luzes de máximos
35ŠŠ Š
36 WIPER.DEI 20 A
Descongelador do limpa para-brisas
*
37 ENG.+B 7,5 A Sistema de controlo do motor
38 H/L LOW L 15 A Luz de médios (Lado esquerdo)
39 GLOW SIG 5 A
Sistema de controlo do motor
*
40ENGINE1
ENGINE415 A Sistema de controlo do motor
41 C/U IG1 15 A Para proteção de vários circuitos
42 ST.HEATER 15 A
Volante aquecido
*
43ŠŠ Š
44 AUDIO1 25 A Sistema de áudio
45 ABS/DSC S 30 A ABS, Sistema de controlo dinâmico de estabilidade
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-66*Alguns modelos.
Page 759 of 943

DESCRIÇÃOCALIBRE DO FUSÍ-
VELCOMPONENTE PROTEGIDO

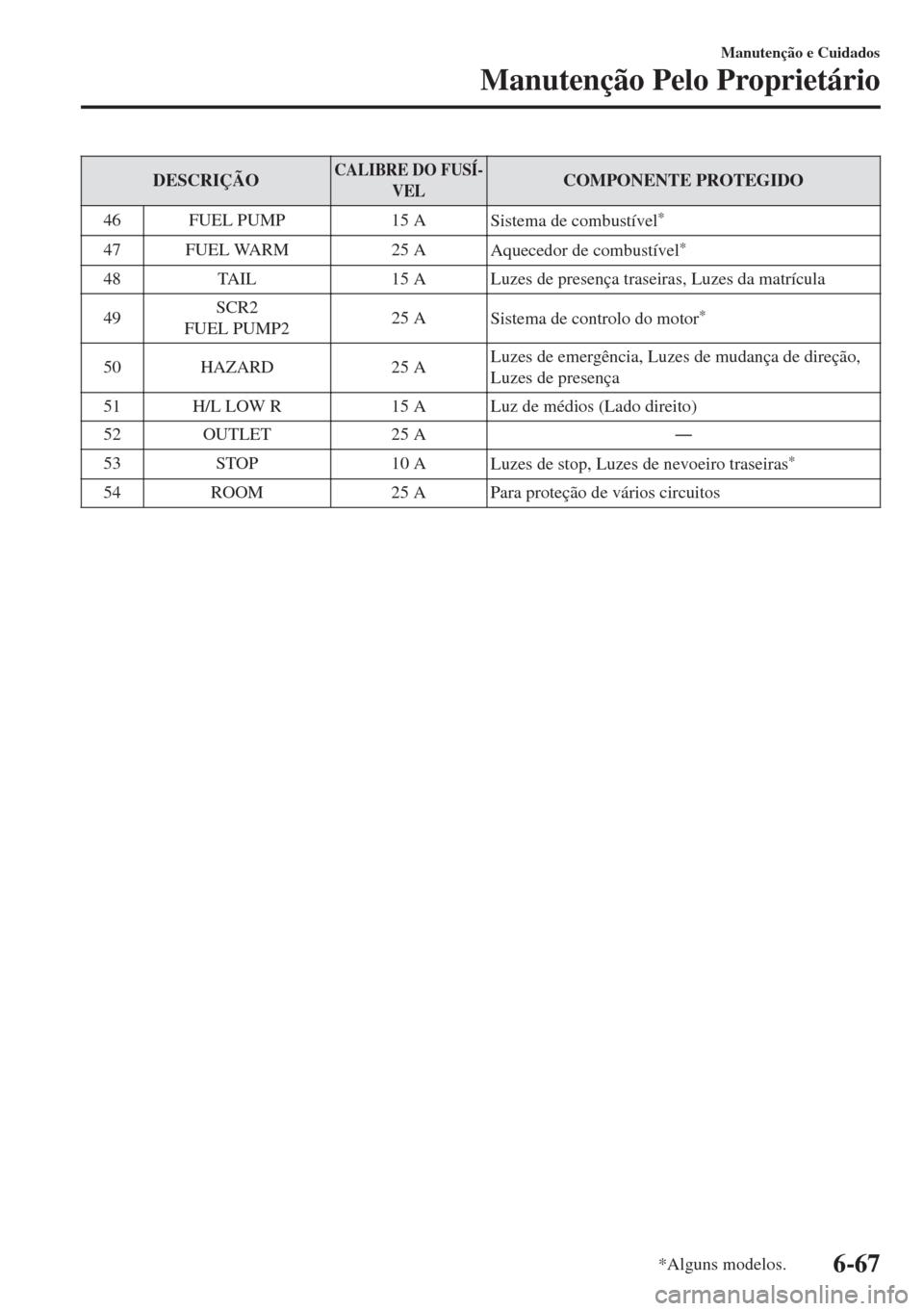

46 FUEL PUMP 15 A
Sistema de combustível
*
47 FUEL WARM 25 A
Aquecedor de combustível*
48 TAIL 15 A Luzes de presença traseiras, Luzes da matrícula
49SCR2
FUEL PUMP225 A
Sistema de controlo do motor
*
50 HAZARD 25 ALuzes de emergência, Luzes de mudança de direção,
Luzes de presença
51 H/L LOW R 15 A Luz de médios (Lado direito)
52 OUTLET 25 AŠ
53 STOP 10 A
Luzes de stop, Luzes de nevoeiro traseiras
*
54 ROOM 25 A Para proteção de vários circuitos
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-67
Page 760 of 943

Bloco de fusíveis (Lado esquerdo)
DESCRIÇÃOCALIBRE DO FU-
SÍVELCOMPONENTE PROTEGIDO
1P.SEAT D 30 A
Banco de regulação elétrica
*
2 P.SEAT P1 30 A
Banco de regulação elétrica*
3R.SEAT W1 20 A
Aquecedor do banco*
4 P.WINDOW2 25 A Vidros elétricos
5 SRS2/ESCL 15 A Bloqueio eletrónico da direção
6 D.LOCK 25 A Fecho central das portas
7SEAT WARM 20 A
Aquecedor do banco
*
8 SUNROOF 10 A
Te t o d e a b r i r*
9 R.OUTLET1 15 A
Tomadas de acessórios*
10 MIRROR 7,5 A Espelhos retrovisores exteriores elétricos
11 AT IND 7,5 A
Indicador de velocidade AT
*
12 INTERIOR1 15 A Para proteção de vários circuitos
13 INTERIOR2 10 A Para proteção de vários circuitos
14 R.OUTLET2 15 A Tomadas de acessórios
15 USB 7,5 A
Entrada de carregamento USB
*
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-68*Alguns modelos.
