MAZDA MODEL 6 2018 Manual do proprietário (in Portuguese)

EstadoLuz indicadora
Estado do sinal
sonoroCondições de ligação contínua/
ligação intermitente (piscar)
Verde VermelhaIntervalo de
intermitência
Falha de ligação Pisca LigaRápido
(intervalos de
0,15 segundos)3 sinais sonoros
(Som intermi-
tente rápido)Quando não é possível estabele-
cer uma chamada de emergên-
cia.
tModo de Teste
A função modo de teste verifica se o Mazda ERA-GLONASS funciona normalmente.
Quando executar o modo de teste, solicite os serviços de um Reparador Autorizado Mazda.
Método de iniciação do modo de teste
Ligue a ignição com o travão de estacionamento aplicado e aguarde 2 minutos com o
veículo parado.
Em Caso de Avaria
Mazda ERA-GLONASS
7-11

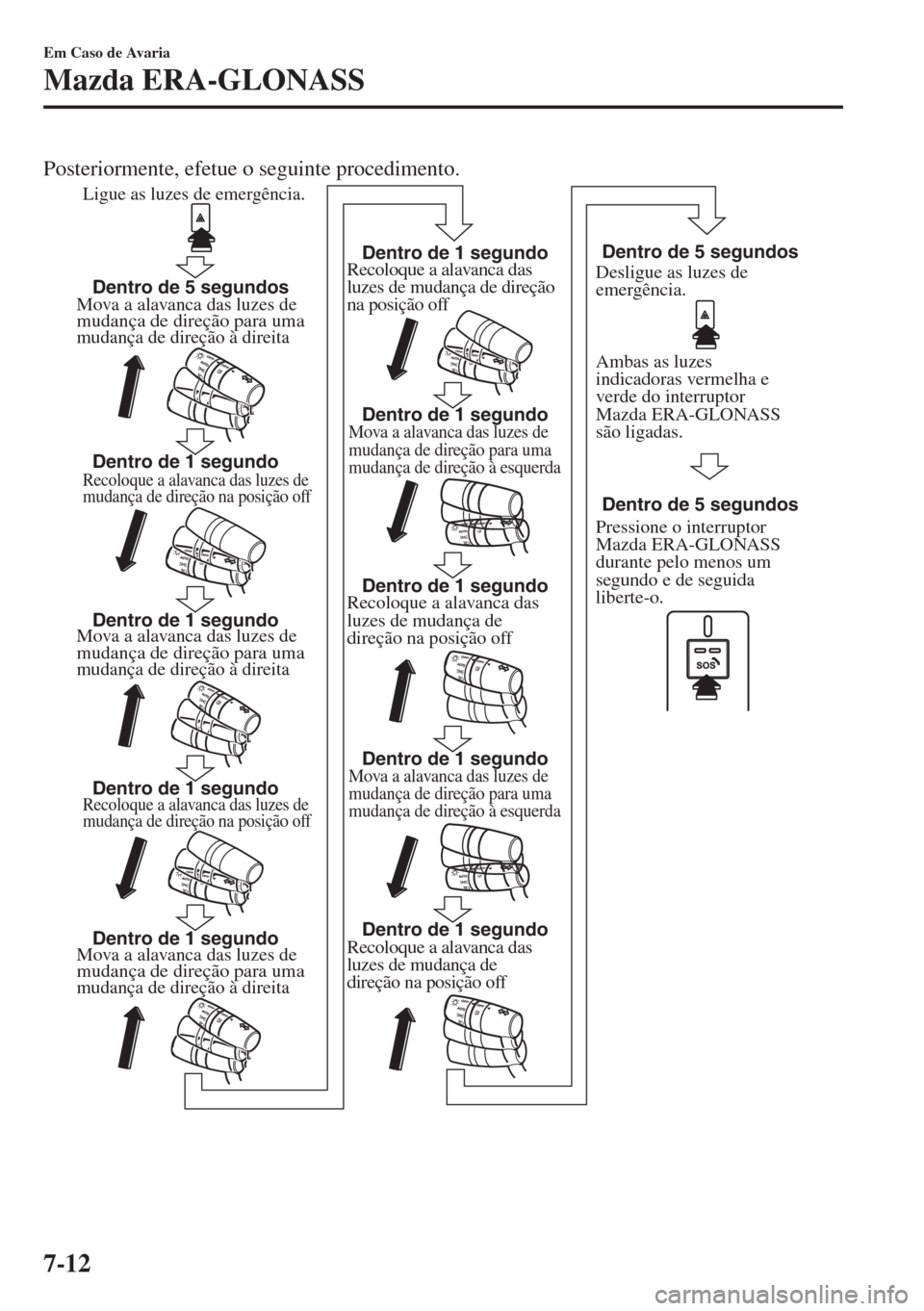

Posteriormente, efetue o seguinte procedimento.
Mova a alavanca das luzes de mudança de direção para uma mudança de direção à direita
Mova a alavanca das luzes de mudança de direção para uma mudança de direção à direita
Mova a alavanca das luzes de
mudança de direção para uma
mudança de direção à esquerda
Mova a alavanca das luzes de
mudança de direção para uma
mudança de direção à esquerda
Recoloque a alavanca das luzes de
mudança de direção na posição off
Recoloque a alavanca das
luzes de mudança de direção
na posição off
Recoloque a alavanca das
luzes de mudança de
direção na posição off
Recoloque a alavanca das
luzes de mudança de
direção na posição off
Recoloque a alavanca das luzes de
mudança de direção na posição off
Mova a alavanca das luzes de mudança de direção para uma mudança de direção à direita
Dentro de 5 segundos
Dentro de 1 segundo Dentro de 1 segundo Dentro de 1 segundoDentro de 1 segundo
Dentro de 1 segundo
Dentro de 1 segundo
De
ntro de 1 segundo
Dentro de 1 segundoDentro de 5 segundos
Dentro de 5 segundos
Dentro de 1 segundo
Ligue as luzes de emergência.
Desligue as luzes de
emergência.
Ambas as luzes
indicadoras vermelha e
verde do interruptor
Mazda ERA-GLONASS
são ligadas.
Pressione o interruptor
Mazda ERA-GLONASS
durante pelo menos um
segundo e de seguida
liberte-o.
Em Caso de Avaria
Mazda ERA-GLONASS
7-12

Após a conclusão do procedimento, o modo de teste é realizado automaticamente pela
seguinte ordem.
Comute para o modo de teste O procedimento está concluído
O guia de voz a partir do centro
de atendimento é reproduzido É realizada a chamada para
o centro de atendimento
Início da chamada de voz A informação do veículo
é enviada
NOTA
A comunicação com o centro de atendimento poderá falhar se a receção de sinal for fraca.
Execute o modo de teste num local com boa receção de sinal.
O modo de teste termina automaticamente.
Em Caso de Avaria
Mazda ERA-GLONASS
7-13

Estacionar em Caso de
Emergência
As luzes de emergência devem ser sempre
utilizadas quando parar o veículo na
estrada ou na berma em caso de
emergência.

As luzes de emergência avisam outros
condutores que o seu veículo pode
prejudicar o tráfego normal e que devem
ter muita atenção quando estiverem junto
ao veículo.

Pressione o interruptor das luzes de
emergência e todas as luzes de mudança
de direção começam a piscar. A luz
indicadora das luzes de emergência no
painel de instrumentos pisca em
simultâneo.
NOTA
•Os indicadores de mudança de direção
não funcionam quando as luzes de
emergência estão ligadas.
•Verifique o código da estrada
relativamente às luzes de emergência em
caso de necessidade de rebocar o
veículo.
Em Caso de Avaria
Estacionar em Caso de Emergência
7-14

Cinta de Fixação do
Triângulo de Sinalização
*
Saloon
Guarde o triângulo de sinalização na bolsa
e prenda-o com a correia.
Correia
Wagon
Guarde o triângulo de sinalização, no
revestimento lateral direito e prenda-o
com a cinta.
Cor-
reia
Em Caso de Avaria
Estacionar em Caso de Emergência
*Alguns modelos.7-15

Arrumação do Pneu Sobressalente e Ferramentas
NOTA
O seu veículo poderá ou não estar equipado com um pneu sobresselente, macaco, chave de
rodas e saco de ferramentas. Para mais informações, consulte um Reparador Autorizado
Mazda.
O pneu sobressalente e as ferramentas estão armazenados nos locais indicados na ilustração.
(Com pneu sobressalente convencional) (Com pneu sobressalente temporário)SaloonChave de rodas
Alavanca
do macacoOlha de reboque
(Tipo longo)Olha de reboque
(Tipo curto)
Pneu
Sobres-
salente
Alguns modelos.
Saco de
ferramentas
Saco de ferramentas Chave de
parafusos
Chave de
bocas
Chave de
parafusos
Chave de
bocas Parafuso de
fixação do pneu
Alavanca
do macaco
Chave
de rodas
Pneu
Sobres-
salente Macaco Parafuso de fixação do pneu
Macaco
Olha de reboque
(Tipo longo) Olha de reboque
(Tipo curto)
Em Caso de Avaria
Pneu Furado
7-16

Chave
de bocas
Chave de
parafusos Kit de emergência
de reparação de
pneu furado (Sem pneu sobressalente)
Tipo A
Tipo B
Chave de rodasAlavanca
do macaco
Macaco
Olha de
reboque
(Tipo longo)
Olha de reboque
(Tipo curto)
Alguns modelos.
Saco de
ferra-
mentas
Kit de emergência
de reparação de
pneu furado
Alavanca
do macacoOlha de
reboque
(Tipo longo)
Olha de reboque (Tipo curto)
Em Caso de Avaria
Pneu Furado
7-17

Chave
de bocas
Chave de
parafusos
Chave
de bocas
Chave de
parafusos
(Com pneu sobressalente) Wagon
Tipo A
Chave de rodasAlavanca
do macaco
Olha de reboque
(Tipo longo) Olha de reboque
(Tipo curto)
Macaco
Pneu
Sobres-
salenteParafuso de fixação do pneu
Saco de
ferramentas
Tipo B
Chave
de rodas
Alavanca
do macaco Olha de reboque
(Tipo longo) Olha de reboque
(Tipo curto)
Macaco Pneu Sobressalente
Parafuso de fixação do pneu
Saco de ferramentasAlguns modelos.
Em Caso de Avaria
Pneu Furado
7-18

Chave
de bocas
Chave de
parafusos
(Sem pneu sobressalente)
Tipo A
Alavanca do
macaco
Olha de reboque
(Tipo longo)
Olha de reboque
(Tipo longo)Olha de
reboque
(Tipo curto)
Macaco
Olha de
reboque
(Tipo curto)
Kit de emergência de
reparação de pneu furado
Kit de emergência de
reparação de pneu furado
Saco de
ferramentasChave de rodas
Alguns modelos.
Alavanca
do macaco
Tipo B
Em Caso de Avaria
Pneu Furado
7-19

tMacaco*
Para retirar o macaco
Saloon
1. Retire a tampa do fundo do
compartimento de bagagens.

Tapete do compartimento
de bagagens
2.(Com subcompartimento de
bagagens)
Retire o subcompartimento de
bagagens.

Subcomparti-
mento de Bagagens
3. Remova a bolsa.

4. Rode o parafuso de orelhas e o fuso do
macaco no sentido anti-horário.

Parafuso de orelhas
Fuso do macaco
Wa go n
1.(Com pneu sobressalente)
Retire a placa do piso do
compartimento de bagagens.
Placa do
piso do
comparti-
mento de
bagagens
Em Caso de Avaria
Pneu Furado
7-20*Alguns modelos.
