MAZDA MODEL 6 2018 Manuale del proprietario (in Italian)

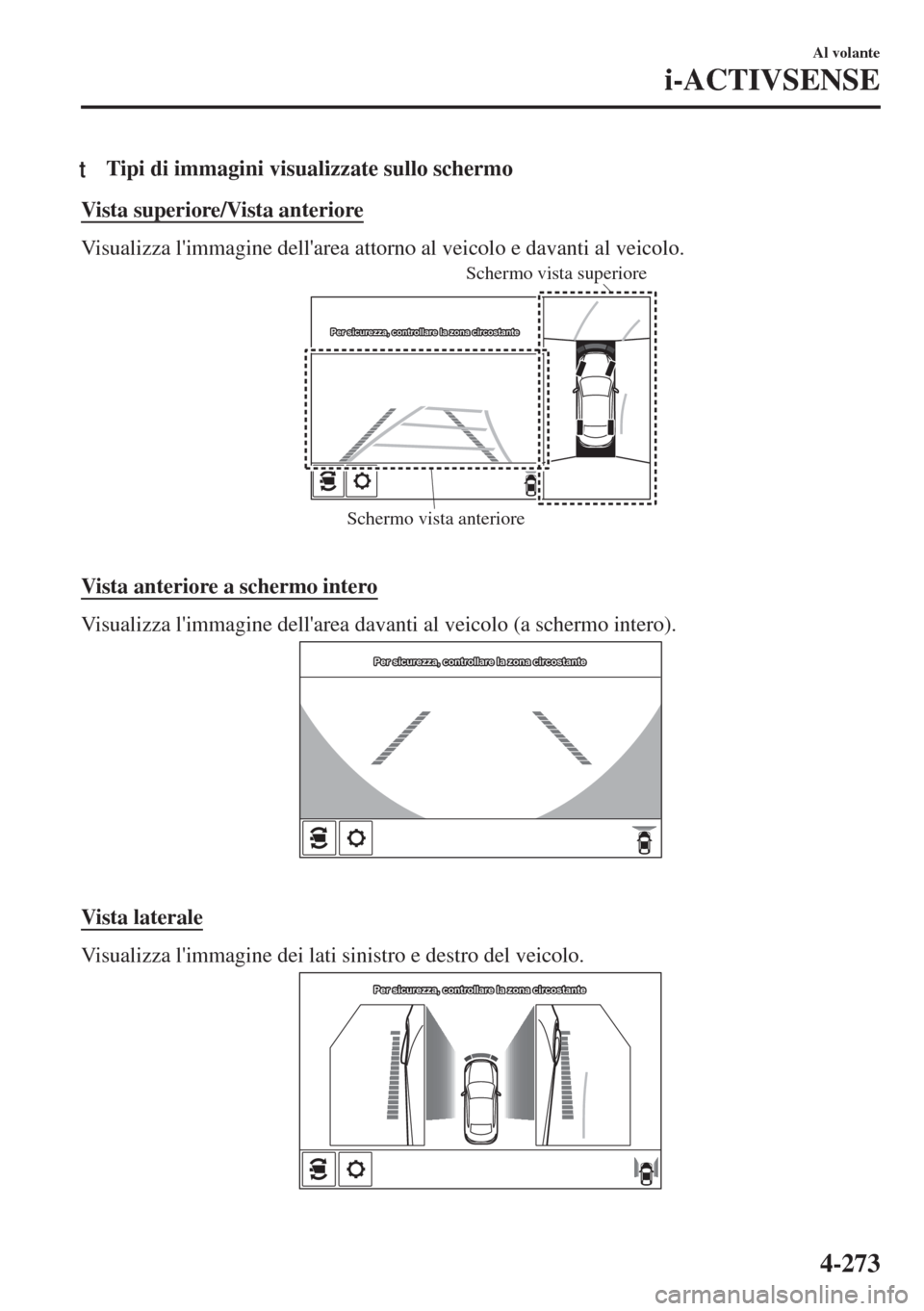

tTipi di immagini visualizzate sullo schermo
Vista superiore/Vista anteriore
Visualizza l'immagine dell'area attorno al veicolo e davanti al veicolo.
Schermo vista anteriore Schermo vista superiore
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista anteriore a schermo intero
Visualizza l'immagine dell'area davanti al veicolo (a schermo intero).
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista laterale
Visualizza l'immagine dei lati sinistro e destro del veicolo.
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Al volante
i-ACTIVSENSE
4-273

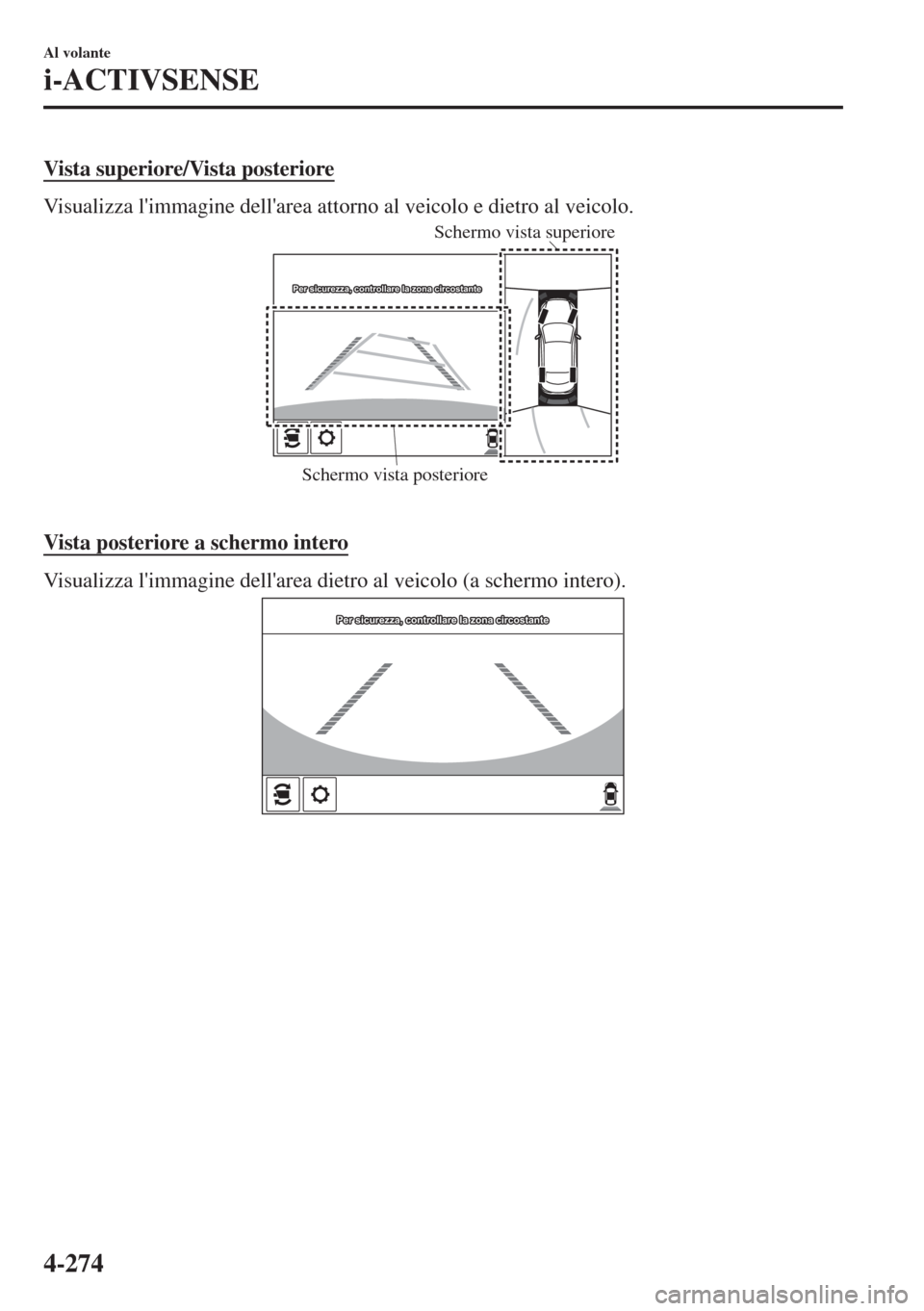

Vista superiore/Vista posteriore
Visualizza l'immagine dell'area attorno al veicolo e dietro al veicolo.
Schermo vista posteriore Schermo vista superiore
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista posteriore a schermo intero
Visualizza l'immagine dell'area dietro al veicolo (a schermo intero).
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-274

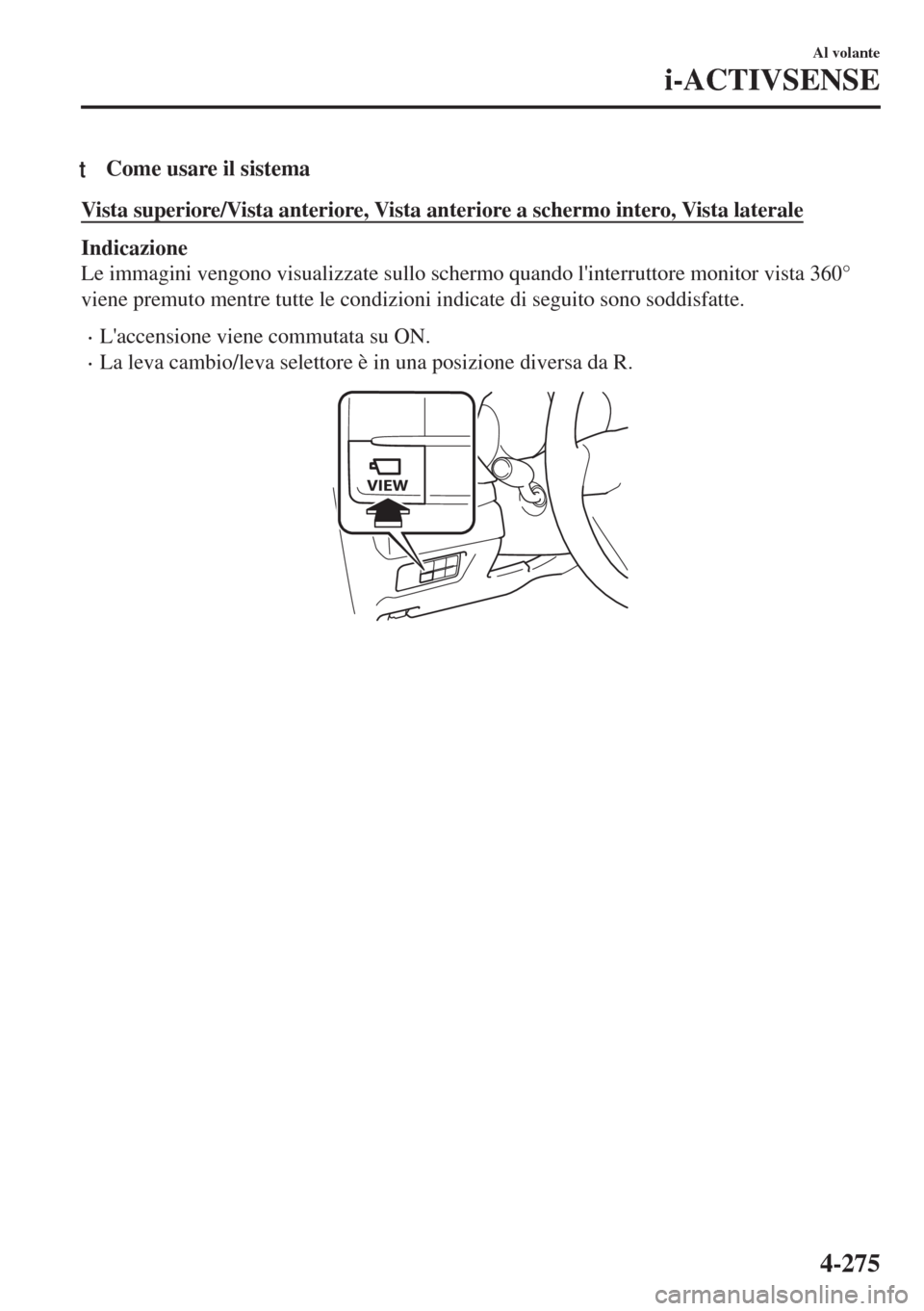

tCome usare il sistema
Vista superiore/Vista anteriore, Vista anteriore a schermo intero, Vista laterale
Indicazione
Le immagini vengono visualizzate sullo schermo quando l'interruttore monitor vista 360°
viene premuto mentre tutte le condizioni indicate di seguito sono soddisfatte.
•L'accensione viene commutata su ON.
•La leva cambio/leva selettore è in una posizione diversa da R.

Al volante
i-ACTIVSENSE
4-275

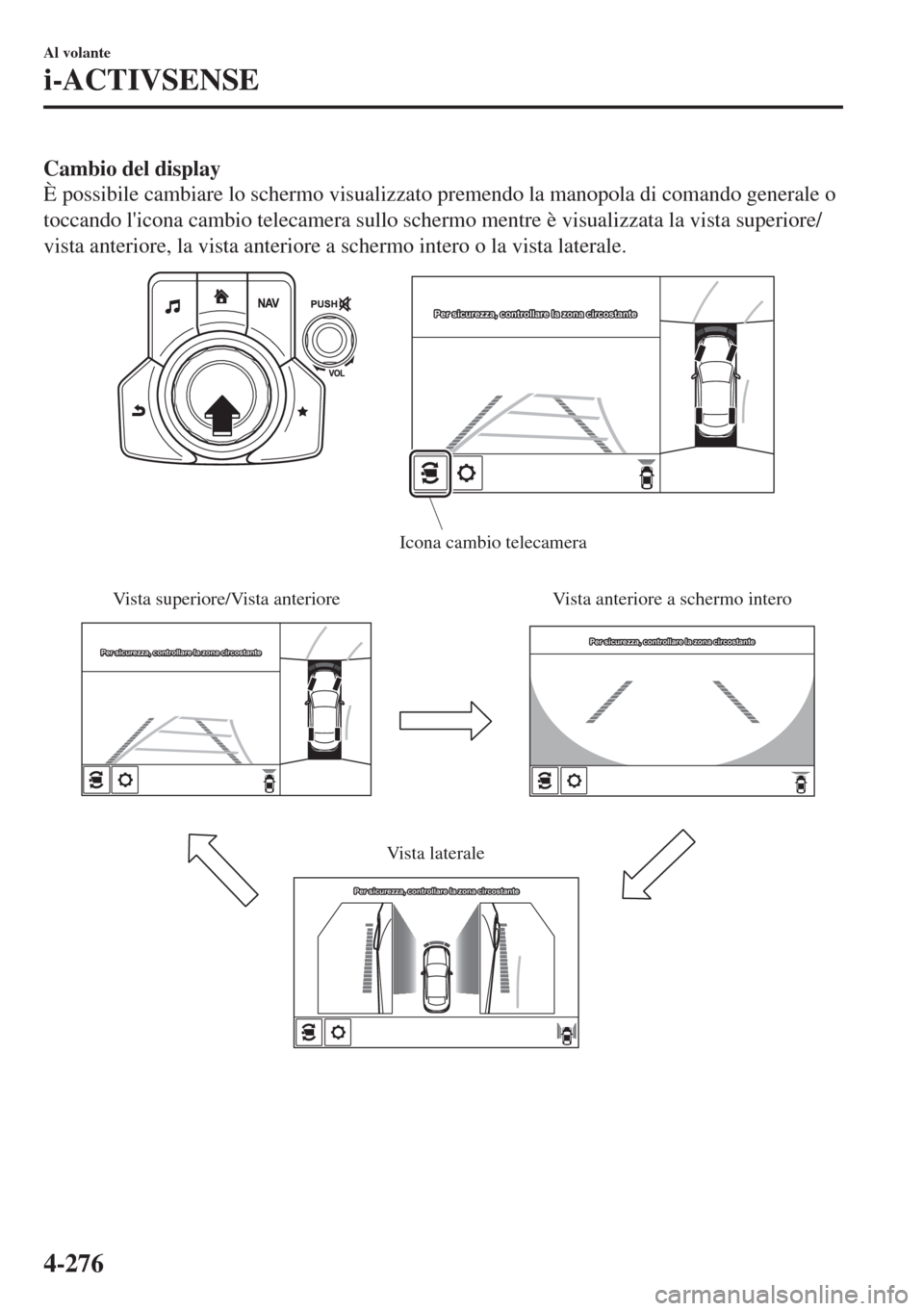

Cambio del display
È possibile cambiare lo schermo visualizzato premendo la manopola di comando generale o
toccando l'icona cambio telecamera sullo schermo mentre è visualizzata la vista superiore/
vista anteriore, la vista anteriore a schermo intero o la vista laterale.
Vista superiore/Vista anterioreVista anteriore a schermo intero
Vista laterale
Icona cambio telecamera
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-276

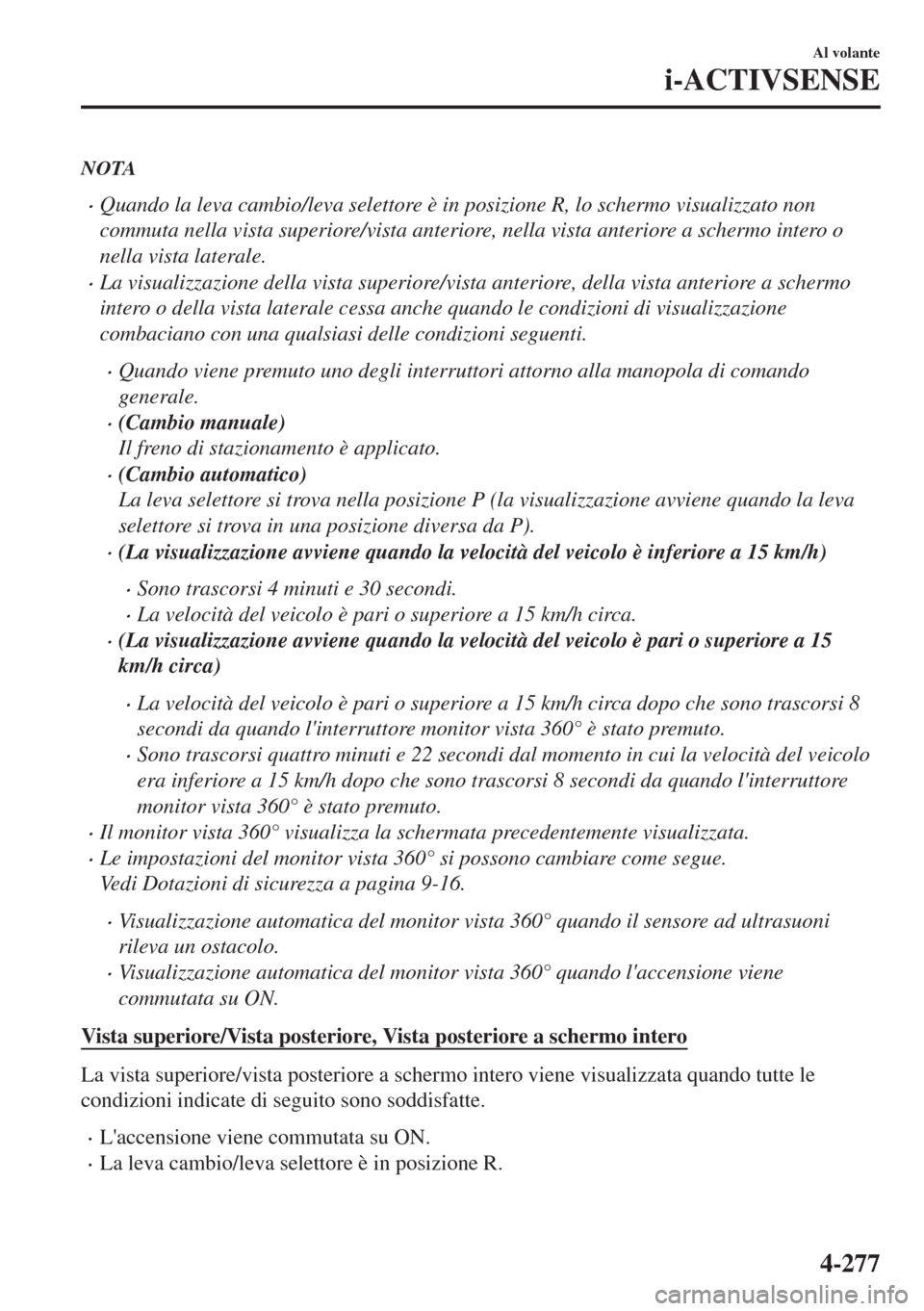

NOTA
•Quando la leva cambio/leva selettore è in posizione R, lo schermo visualizzato non
commuta nella vista superiore/vista anteriore, nella vista anteriore a schermo intero o
nella vista laterale.
•La visualizzazione della vista superiore/vista anteriore, della vista anteriore a schermo
intero o della vista laterale cessa anche quando le condizioni di visualizzazione
combaciano con una qualsiasi delle condizioni seguenti.
•Quando viene premuto uno degli interruttori attorno alla manopola di comando
generale.
•(Cambio manuale)
Il freno di stazionamento è applicato.
•(Cambio automatico)
La leva selettore si trova nella posizione P (la visualizzazione avviene quando la leva
selettore si trova in una posizione diversa da P).
•(La visualizzazione avviene quando la velocità del veicolo è inferiore a 15 km/h)
•Sono trascorsi 4 minuti e 30 secondi.
•La velocità del veicolo è pari o superiore a 15 km/h circa.
•(La visualizzazione avviene quando la velocità del veicolo è pari o superiore a 15
km/h circa)
•La velocità del veicolo è pari o superiore a 15 km/h circa dopo che sono trascorsi 8
secondi da quando l'interruttore monitor vista 360° è stato premuto.
•Sono trascorsi quattro minuti e 22 secondi dal momento in cui la velocità del veicolo
era inferiore a 15 km/h dopo che sono trascorsi 8 secondi da quando l'interruttore
monitor vista 360° è stato premuto.
•Il monitor vista 360° visualizza la schermata precedentemente visualizzata.
•Le impostazioni del monitor vista 360° si possono cambiare come segue.
Vedi Dotazioni di sicurezza a pagina 9-16.
•Visualizzazione automatica del monitor vista 360° quando il sensore ad ultrasuoni
rileva un ostacolo.
•Visualizzazione automatica del monitor vista 360° quando l'accensione viene
commutata su ON.
Vista superiore/Vista posteriore, Vista posteriore a schermo intero
La vista superiore/vista posteriore a schermo intero viene visualizzata quando tutte le
condizioni indicate di seguito sono soddisfatte.
•L'accensione viene commutata su ON.
•La leva cambio/leva selettore è in posizione R.
Al volante
i-ACTIVSENSE
4-277

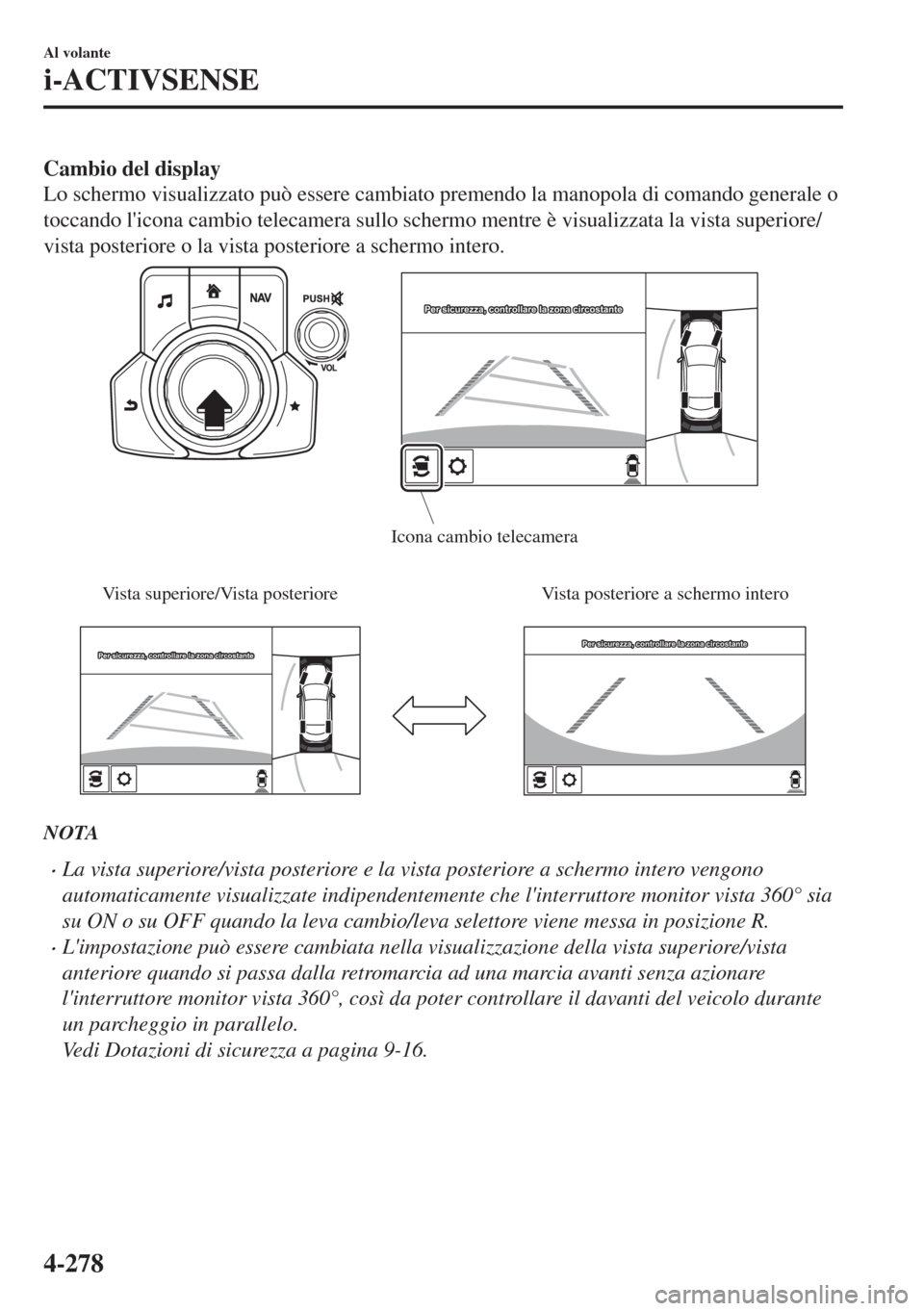

Cambio del display
Lo schermo visualizzato può essere cambiato premendo la manopola di comando generale o
toccando l'icona cambio telecamera sullo schermo mentre è visualizzata la vista superiore/
vista posteriore o la vista posteriore a schermo intero.
Vista superiore/Vista posterioreVista posteriore a schermo intero
Icona cambio telecamera
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
NOTA
•La vista superiore/vista posteriore e la vista posteriore a schermo intero vengono
automaticamente visualizzate indipendentemente che l'interruttore monitor vista 360° sia
su ON o su OFF quando la leva cambio/leva selettore viene messa in posizione R.
•L'impostazione può essere cambiata nella visualizzazione della vista superiore/vista
anteriore quando si passa dalla retromarcia ad una marcia avanti senza azionare
l'interruttore monitor vista 360°, così da poter controllare il davanti del veicolo durante
un parcheggio in parallelo.
Vedi Dotazioni di sicurezza a pagina 9-16.
Al volante
i-ACTIVSENSE
4-278

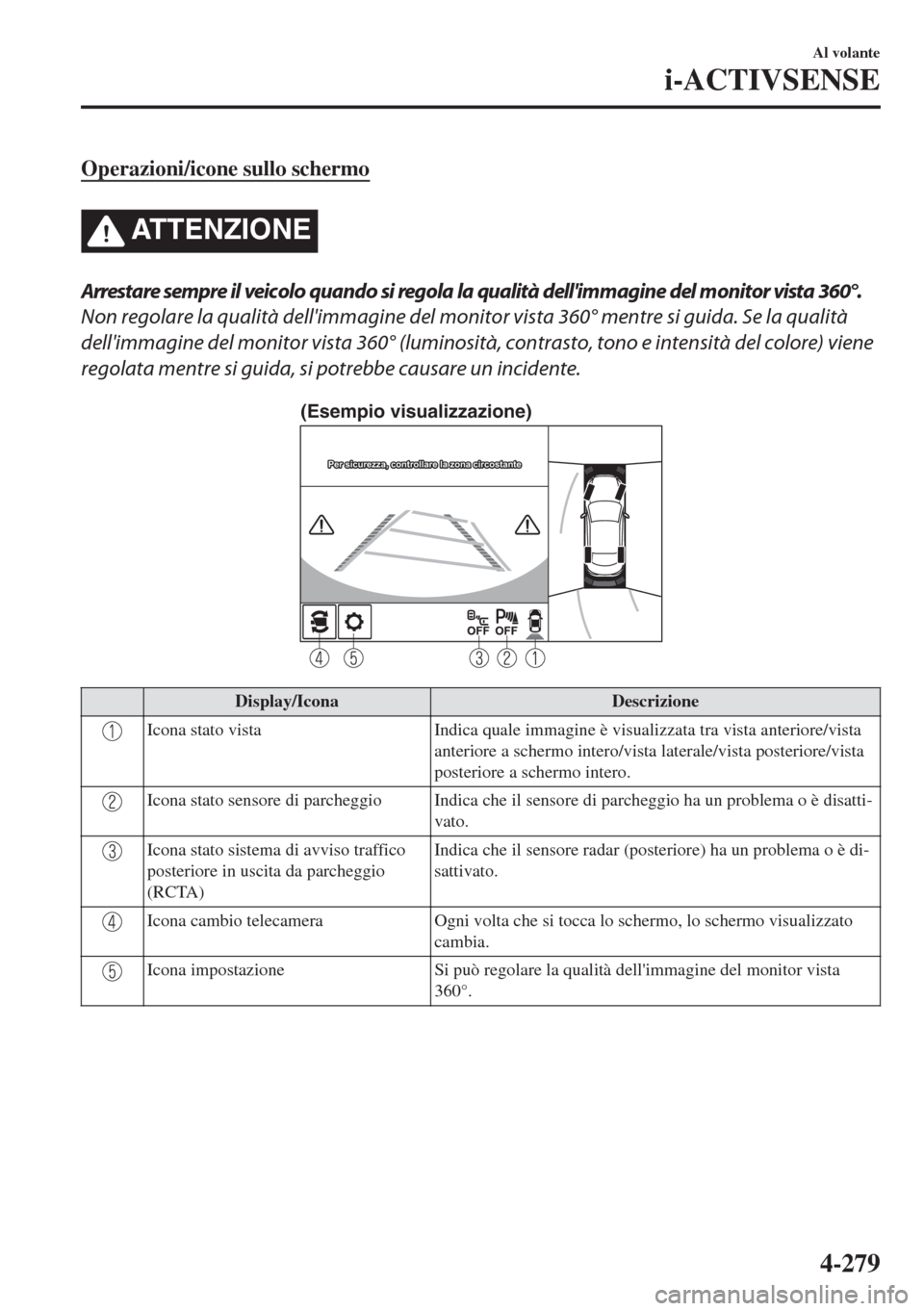

Operazioni/icone sullo schermo
ATTENZIONE
Arrestare sempre il veicolo quando si regola la qualità dell'immagine del monitor vista 360°.
Non regolare la qualità dell'immagine del monitor vista 360° mentre si guida. Se la qualità
dell'immagine del monitor vista 360° (luminosità, contrasto, tono e intensità del colore) viene
regolata mentre si guida, si potrebbe causare un incidente.
(Esempio visualizzazione)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Display/Icona Descrizione
Icona stato vista Indica quale immagine è visualizzata tra vista anteriore/vista
anteriore a schermo intero/vista laterale/vista posteriore/vista
posteriore a schermo intero.
Icona stato sensore di parcheggio Indica che il sensore di parcheggio ha un problema o è disatti-
vato.
Icona stato sistema di avviso traffico
posteriore in uscita da parcheggio
(RCTA)Indica che il sensore radar (posteriore) ha un problema o è di-
sattivato.
Icona cambio telecamera Ogni volta che si tocca lo schermo, lo schermo visualizzato
cambia.
Icona impostazione Si può regolare la qualità dell'immagine del monitor vista
360°.
Al volante
i-ACTIVSENSE
4-279

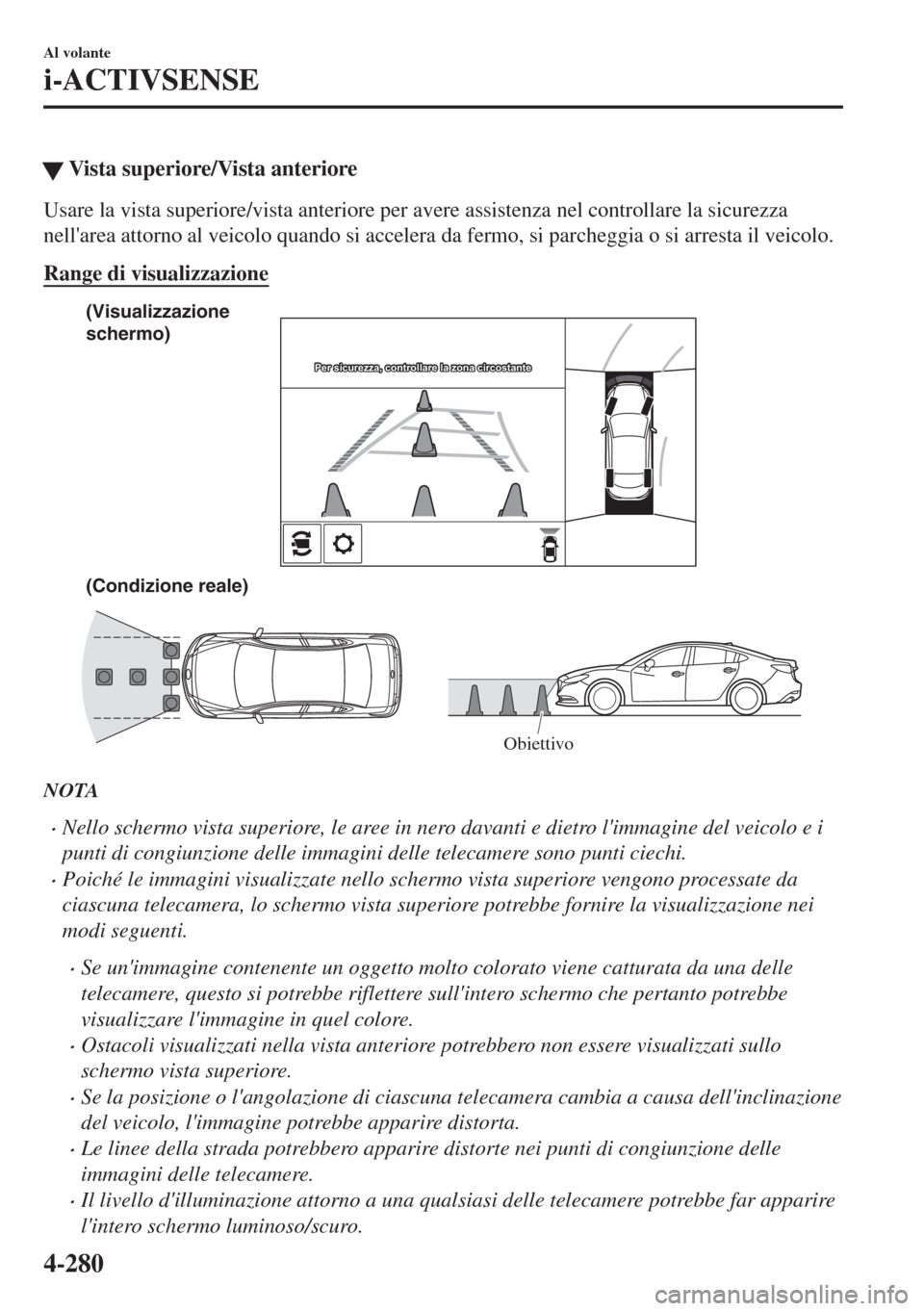

WVista superiore/Vista anteriore
Usare la vista superiore/vista anteriore per avere assistenza nel controllare la sicurezza
nell'area attorno al veicolo quando si accelera da fermo, si parcheggia o si arresta il veicolo.
Range di visualizzazione
(Condizione reale) (Visualizzazione
schermo)
Obiettivo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
NOTA
•Nello schermo vista superiore, le aree in nero davanti e dietro l'immagine del veicolo e i
punti di congiunzione delle immagini delle telecamere sono punti ciechi.
•Poiché le immagini visualizzate nello schermo vista superiore vengono processate da
ciascuna telecamera, lo schermo vista superiore potrebbe fornire la visualizzazione nei
modi seguenti.
•Se un'immagine contenente un oggetto molto colorato viene catturata da una delle
telecamere, questo si potrebbe riflettere sull'intero schermo che pertanto potrebbe
visualizzare l'immagine in quel colore.
•Ostacoli visualizzati nella vista anteriore potrebbero non essere visualizzati sullo
schermo vista superiore.
•Se la posizione o l'angolazione di ciascuna telecamera cambia a causa dell'inclinazione
del veicolo, l'immagine potrebbe apparire distorta.
•Le linee della strada potrebbero apparire distorte nei punti di congiunzione delle
immagini delle telecamere.
•Il livello d'illuminazione attorno a una qualsiasi delle telecamere potrebbe far apparire
l'intero schermo luminoso/scuro.
Al volante
i-ACTIVSENSE
4-280

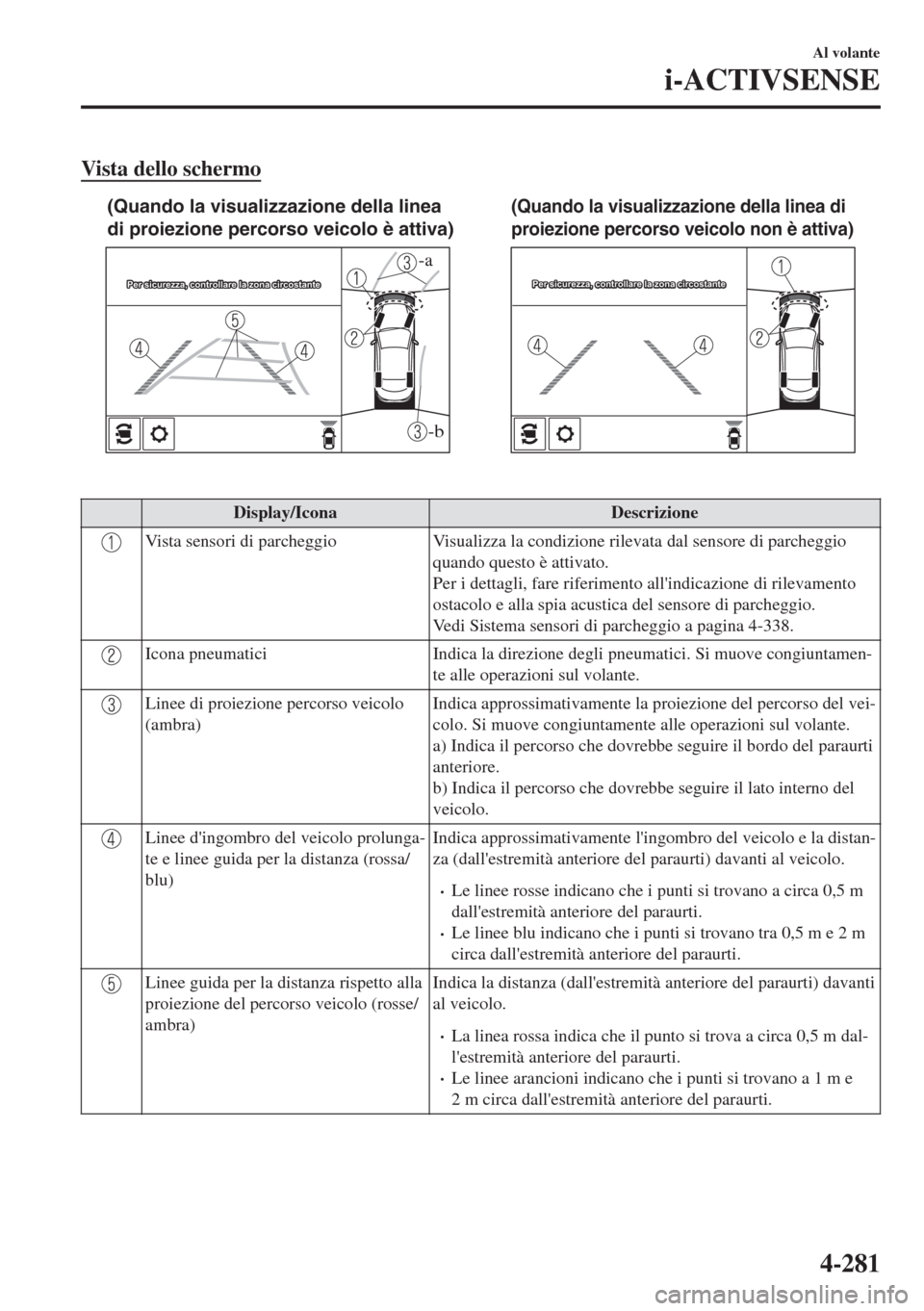

Vista dello schermo
-b
-a
(Quando la visualizzazione della linea
di proiezione percorso veicolo è attiva)(Quando la visualizzazione della linea di
proiezione percorso veicolo non è attiva)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/Icona Descrizione
Vista sensori di parcheggio Visualizza la condizione rilevata dal sensore di parcheggio
quando questo è attivato.
Per i dettagli, fare riferimento all'indicazione di rilevamento
ostacolo e alla spia acustica del sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-338.
Icona pneumatici Indica la direzione degli pneumatici. Si muove congiuntamen-
te alle operazioni sul volante.
Linee di proiezione percorso veicolo
(ambra)Indica approssimativamente la proiezione del percorso del vei-
colo. Si muove congiuntamente alle operazioni sul volante.
a) Indica il percorso che dovrebbe seguire il bordo del paraurti
anteriore.
b) Indica il percorso che dovrebbe seguire il lato interno del
veicolo.
Linee d'ingombro del veicolo prolunga-
te e linee guida per la distanza (rossa/
blu)Indica approssimativamente l'ingombro del veicolo e la distan-
za (dall'estremità anteriore del paraurti) davanti al veicolo.
•Le linee rosse indicano che i punti si trovano a circa 0,5 m
dall'estremità anteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità anteriore del paraurti.
Linee guida per la distanza rispetto alla
proiezione del percorso veicolo (rosse/
ambra)Indica la distanza (dall'estremità anteriore del paraurti) davanti
al veicolo.
•La linea rossa indica che il punto si trova a circa 0,5 m dal-
l'estremità anteriore del paraurti.
•Le linee arancioni indicano che i punti si trovano a 1 m e
2 m circa dall'estremità anteriore del paraurti.
Al volante
i-ACTIVSENSE
4-281

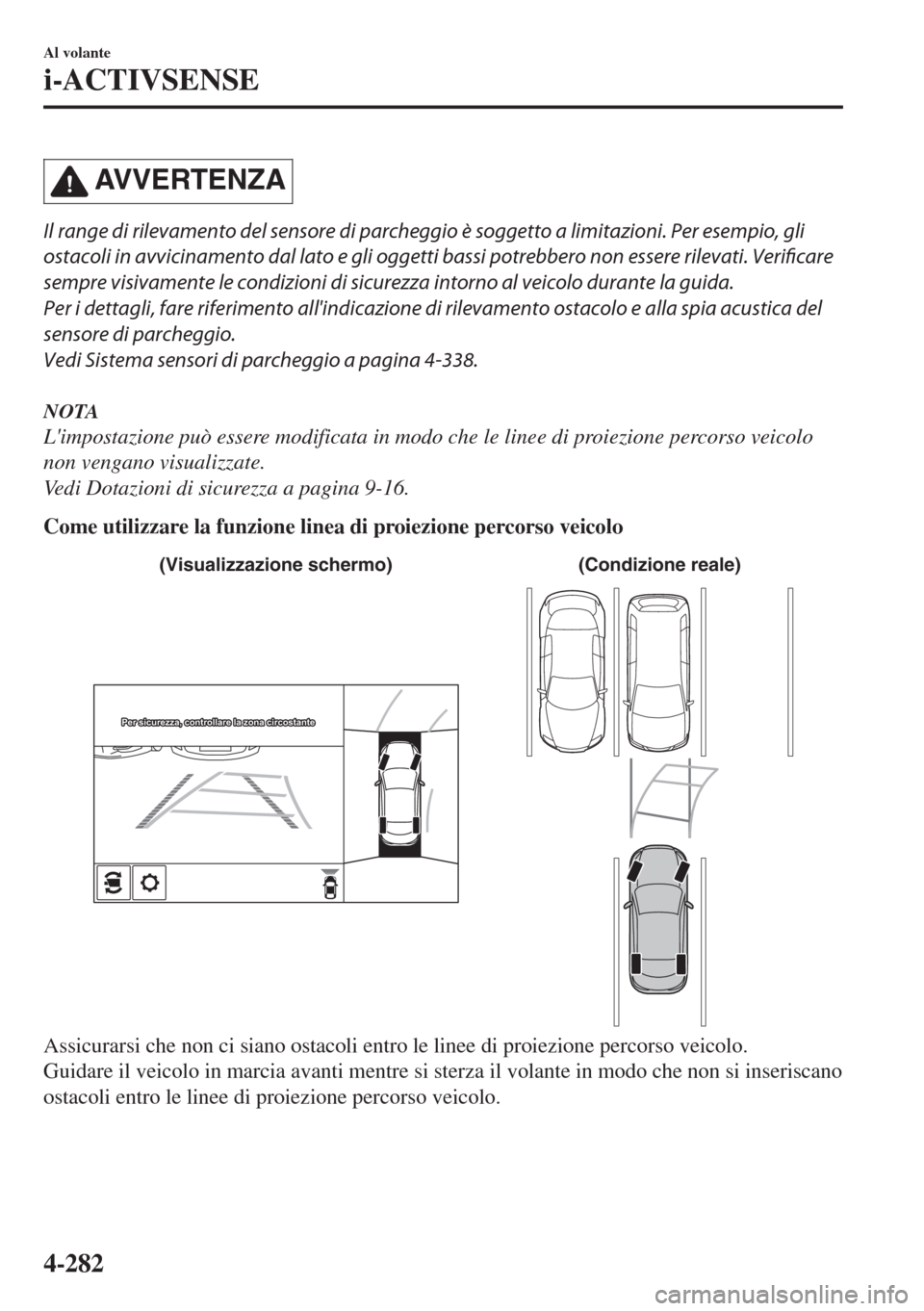

AVVERTENZA
Il range di rilevamento del sensore di parcheggio è soggetto a limitazioni. Per esempio, gli
ostacoli in avvicinamento dal lato e gli oggetti bassi potrebbero non essere rilevati. Verificare
sempre visivamente le condizioni di sicurezza intorno al veicolo durante la guida.
Per i dettagli, fare riferimento all'indicazione di rilevamento ostacolo e alla spia acustica del
sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-338.
NOTA
L'impostazione può essere modificata in modo che le linee di proiezione percorso veicolo
non vengano visualizzate.
Vedi Dotazioni di sicurezza a pagina 9-16.
Come utilizzare la funzione linea di proiezione percorso veicolo
(Condizione reale) (Visualizzazione schermo)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Assicurarsi che non ci siano ostacoli entro le linee di proiezione percorso veicolo.
Guidare il veicolo in marcia avanti mentre si sterza il volante in modo che non si inseriscano
ostacoli entro le linee di proiezione percorso veicolo.
Al volante
i-ACTIVSENSE
4-282
