Page 371 of 883

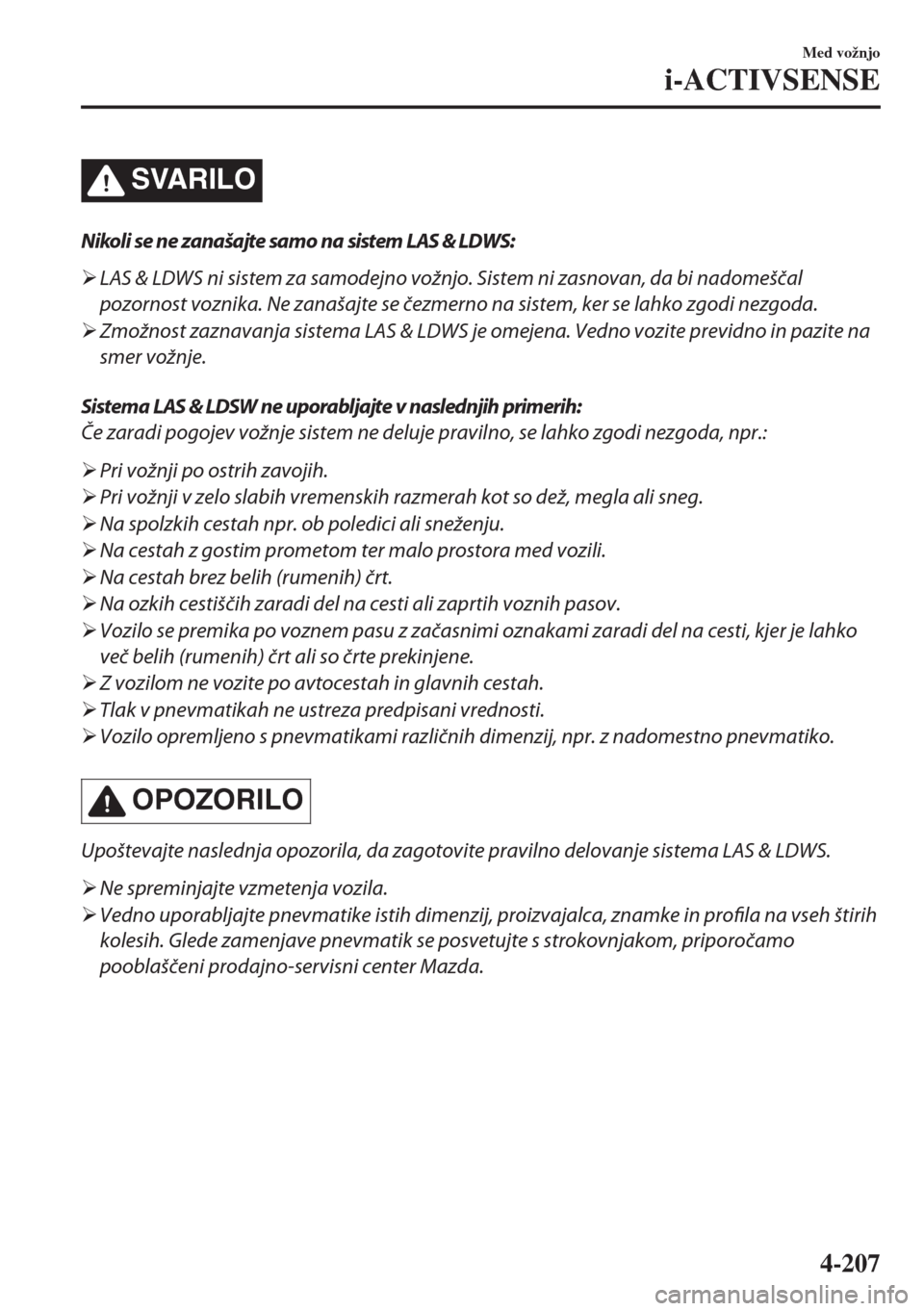

SVARILO
Nikoli se ne zanašajte samo na sistem LAS & LDWS:
¾LAS & LDWS ni sistem za samodejno vožnjo. Sistem ni zasnovan, da bi nadomeščal
pozornost voznika. Ne zanašajte se čezmerno na sistem, ker se lahko zgodi nezgoda.
¾Zmožnost zaznavanja sistema LAS & LDWS je omejena. Vedno vozite previdno in pazite na
smer vožnje.
Sistema LAS & LDSW ne uporabljajte v naslednjih primerih:
Če zaradi pogojev vožnje sistem ne deluje pravilno, se lahko zgodi nezgoda, npr.:
¾Pri vožnji po ostrih zavojih.
¾Pri vožnji v zelo slabih vremenskih razmerah kot so dež, megla ali sneg.
¾Na spolzkih cestah npr. ob poledici ali sneženju.
¾Na cestah z gostim prometom ter malo prostora med vozili.
¾Na cestah brez belih (rumenih) črt.
¾Na ozkih cestiščih zaradi del na cesti ali zaprtih voznih pasov.
¾Vozilo se premika po voznem pasu z začasnimi oznakami zaradi del na cesti, kjer je lahko
več belih (rumenih) črt ali so črte prekinjene.
¾Z vozilom ne vozite po avtocestah in glavnih cestah.
¾Tlak v pnevmatikah ne ustreza predpisani vrednosti.
¾Vozilo opremljeno s pnevmatikami različnih dimenzij, npr. z nadomestno pnevmatiko.
OPOZORILO
Upoštevajte naslednja opozorila, da zagotovite pravilno delovanje sistema LAS & LDWS.
¾Ne spreminjajte vzmetenja vozila.
¾Vedno uporabljajte pnevmatike istih dimenzij, proizvajalca, znamke in profila na vseh štirih
kolesih. Glede zamenjave pnevmatik se posvetujte s strokovnjakom, priporočamo
pooblaščeni prodajno-servisni center Mazda.
Med vožnjo
i-ACTIVSENSE
4-207

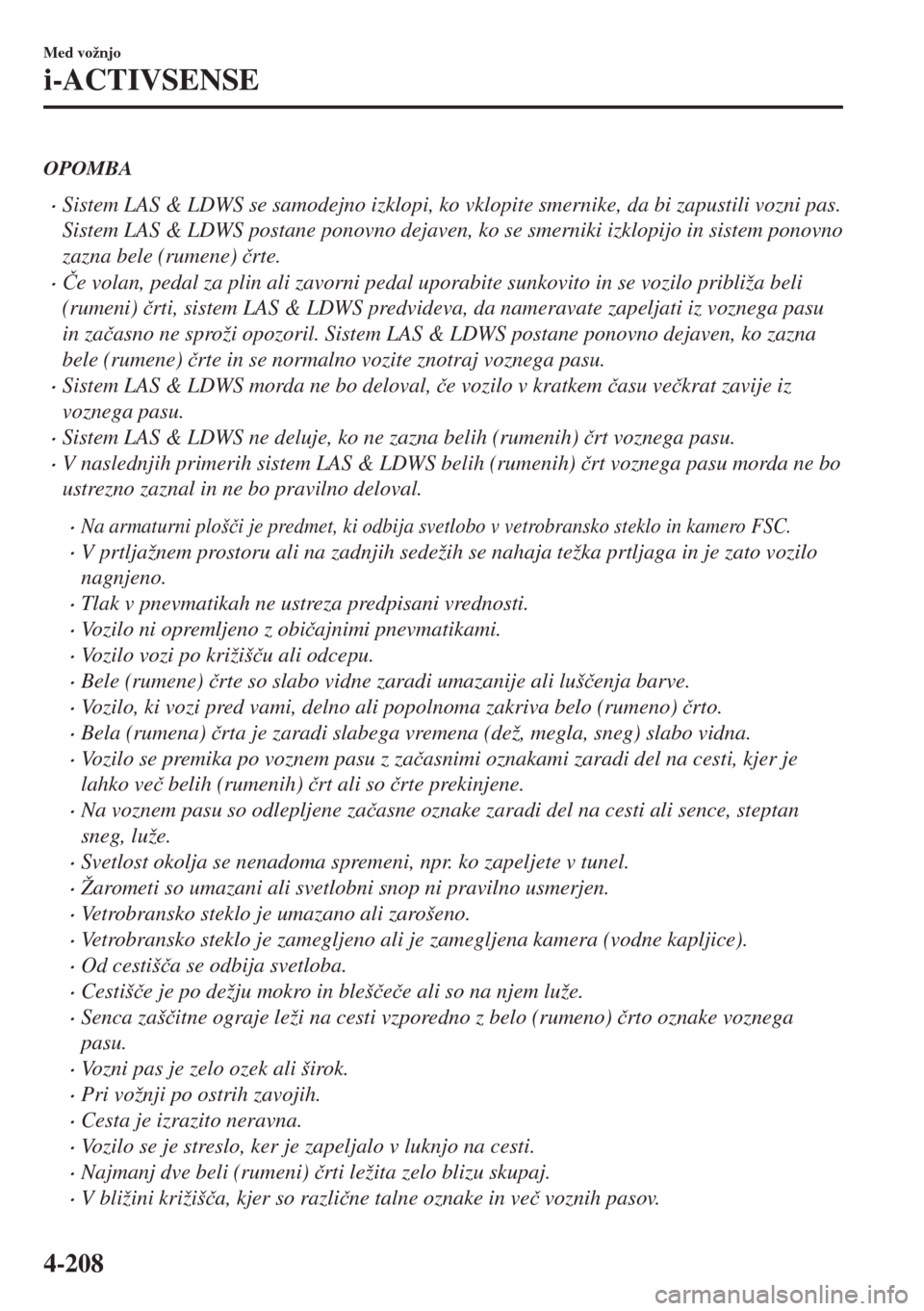

Page 372 of 883
OPOMBA
•Sistem LAS & LDWS se samodejno izklopi, ko vklopite smernike, da bi zapustili vozni pas.
Sistem LAS & LDWS postane ponovno dejaven, ko se smerniki izklopijo in sistem ponovno
zazna bele (rumene) þrte.
• ýe volan, pedal za plin ali zavorni pedal uporabite sunkovito in se vozilo približa beli
(rumeni) þrti, sistem LAS & LDWS predvideva, da nameravate zapeljati iz voznega pasu
in za þasno ne sproži opozoril. Sistem LAS & LDWS postane ponovno dejaven, ko zazna
bele (rumene) þrte in se normalno vozite znotraj voznega pasu.
•Sistem LAS & LDWS morda ne bo deloval, þe vozilo v kratkem þasu ve þkrat zavije iz
voznega pasu.
•Sistem LAS & LDWS ne deluje, ko ne zazna belih (rumenih) þrt voznega pasu.
•V naslednjih primerih sistem LAS & LDWS belih (rumenih) þrt voznega pasu morda ne bo
ustrezno zaznal in ne bo pravilno deloval.
•Na armaturni ploš þi je predmet, ki odbija svetlobo v vetrobransko steklo in kamero FSC.
•V prtljažnem prostoru ali na zadnjih sedežih se nahaja težka prtljaga in je zato vozilo
nagnjeno.
•Tlak v pnevmatikah ne ustreza predpisani vrednosti.
•Vozilo ni opremljeno z obi þajnimi pnevmatikami.
•Vozilo vozi po križiš þu ali odcepu.
•Bele (rumene) þrte so slabo vidne zaradi umazanije ali luš þenja barve.
•Vozilo, ki vozi pred vami, delno ali popolnoma zakriva belo (rumeno) þrto.
•Bela (rumena) þrta je zaradi slabega vremena (dež, megla, sneg) slabo vidna.
•Vozilo se premika po voznem pasu z za þasnimi oznakami zaradi del na cesti, kjer je
lahko ve þ belih (rumenih) þrt ali so þrte prekinjene.
•Na voznem pasu so odlepljene za þasne oznake zaradi del na cesti ali sence, steptan
sneg, luže.
•Svetlost okolja se nenadoma spremeni, npr. ko zapeljete v tunel.
•Žarometi so umazani ali svetlobni snop ni pravilno usmerjen.
•Vetrobransko steklo je umazano ali zarošeno.
•Vetrobransko steklo je zamegljeno ali je zamegljena kamera (vodne kapljice).
•Od cestiš þa se odbija svetloba.
•Cestiš þe je po dežju mokro in bleš þe þe ali so na njem luže.
•Senca zaš þitne ograje leži na cesti vzporedno z belo (rumeno) þrto oznake voznega
pasu.
•Vozni pas je zelo ozek ali širok.
•Pri vožnji po ostrih zavojih.
•Cesta je izrazito neravna.
•Vozilo se je streslo, ker je zapeljalo v luknjo na cesti.
•Najmanj dve beli (rumeni) þrti ležita zelo blizu skupaj.
•V bližini križiš þa, kjer so razli þne talne oznake in ve þ voznih pasov.
Med vožnjo
i-ACTIVSENSE
4-208

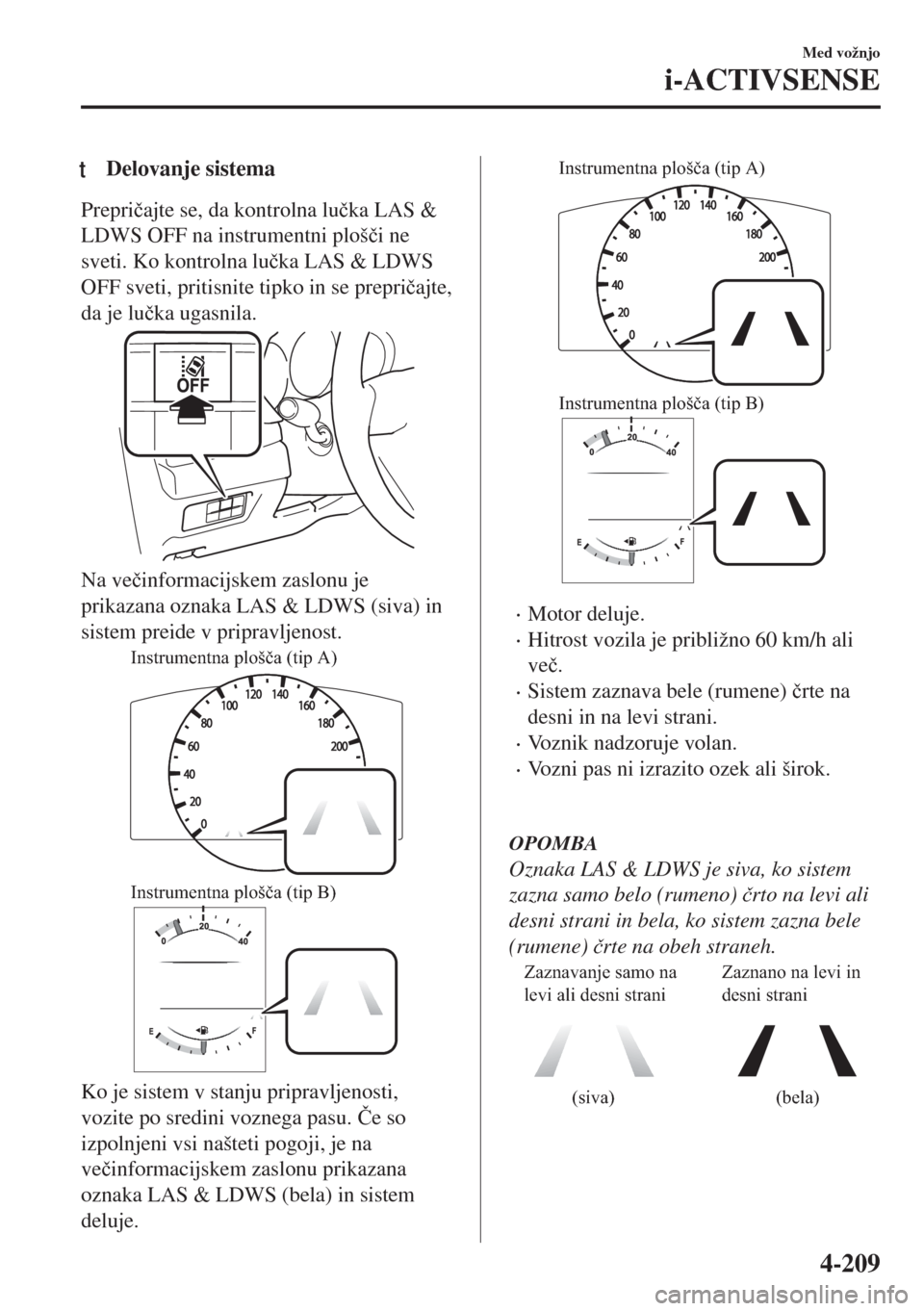

Page 373 of 883
tDelovanje sistema
Prepri þajte se, da kontrolna lu þka LAS &
LDWS OFF na instrumentni ploš þi ne
sveti. Ko kontrolna lu þka LAS & LDWS
OFF sveti, pritisnite tipko in se prepri þajte,
da je lu þka ugasnila.
Na ve þinformacijskem zaslonu je
prikazana oznaka LAS & LDWS (siva) in
sistem preide v pripravljenost.
Instrumentna plošča (tip A)
Instrumentna plošča (tip B)
Ko je sistem v stanju pripravljenosti,
vozite po sredini voznega pasu. ýe so
izpolnjeni vsi našteti pogoji, je na
ve þinformacijskem zaslonu prikazana
oznaka LAS & LDWS (bela) in sistem
deluje.
Instrumentna plošča (tip A)
Instrumentna plošča (tip B)
•Motor deluje.
•Hitrost vozila je približno 60 km/h ali
ve þ.
•Sistem zaznava bele (rumene) þrte na
desni in na levi strani.
•Voznik nadzoruje volan.
•Vozni pas ni izrazito ozek ali širok.
OPOMBA
Oznaka LAS & LDWS je siva, ko sistem
zazna samo belo (rumeno) þrto na levi ali
desni strani in bela, ko sistem zazna bele
(rumene) þrte na obeh straneh.
Zaznavanje samo na
levi ali desni straniZaznano na levi in
desni strani
(siva) (bela)
Med vožnjo
i-ACTIVSENSE
4-209

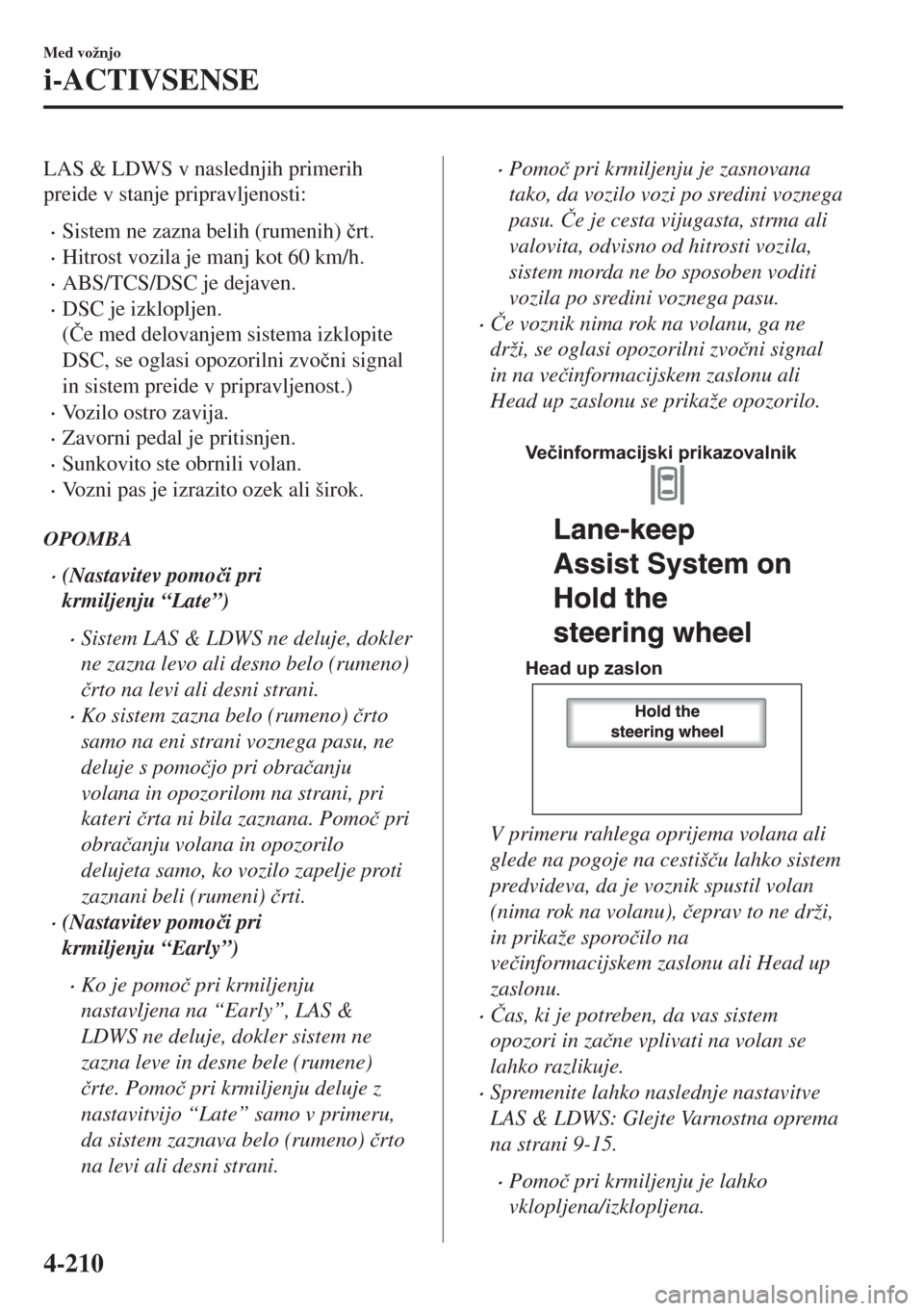

Page 374 of 883
LAS & LDWS v naslednjih primerih
preide v stanje pripravljenosti:
•Sistem ne zazna belih (rumenih) þrt.
•Hitrost vozila je manj kot 60 km/h.
•ABS/TCS/DSC je dejaven.
•DSC je izklopljen.
( ýe med delovanjem sistema izklopite
DSC, se oglasi opozorilni zvo þni signal
in sistem preide v pripravljenost.)
•Vozilo ostro zavija.
•Zavorni pedal je pritisnjen.
•Sunkovito ste obrnili volan.
•Vozni pas je izrazito ozek ali širok.
OPOMBA
•(Nastavitev pomo þi pri
krmiljenju “Late”)
•Sistem LAS & LDWS ne deluje, dokler
ne zazna levo ali desno belo (rumeno)
þrto na levi ali desni strani.
•Ko sistem zazna belo (rumeno) þrto
samo na eni strani voznega pasu, ne
deluje s pomo þjo pri obra þanju
volana in opozorilom na strani, pri
kateri þrta ni bila zaznana. Pomo þ pri
obra þanju volana in opozorilo
delujeta samo, ko vozilo zapelje proti
zaznani beli (rumeni) þrti.
•(Nastavitev pomo þi pri
krmiljenju “Early”)
•Ko je pomo þ pri krmiljenju
nastavljena na “Early”, LAS &
LDWS ne deluje, dokler sistem ne
zazna leve in desne bele (rumene)
þrte. Pomo þ pri krmiljenju deluje z
nastavitvijo “Late” samo v primeru,
da sistem zaznava belo (rumeno) þrto
na levi ali desni strani.
•Pomo þ pri krmiljenju je zasnovana
tako, da vozilo vozi po sredini voznega
pasu. ýe je cesta vijugasta, strma ali
valovita, odvisno od hitrosti vozila,
sistem morda ne bo sposoben voditi
vozila po sredini voznega pasu.
• ýe voznik nima rok na volanu, ga ne
drži, se oglasi opozorilni zvo þni signal
in na ve þinformacijskem zaslonu ali
Head up zaslonu se prikaže opozorilo.
Head up zaslon Večinformacijski prikazovalnik
V primeru rahlega oprijema volana ali
glede na pogoje na cestiš þu lahko sistem
predvideva, da je voznik spustil volan
(nima rok na volanu), þeprav to ne drži,
in prikaže sporo þilo na
ve þinformacijskem zaslonu ali Head up
zaslonu.
• ýas, ki je potreben, da vas sistem
opozori in za þne vplivati na volan se
lahko razlikuje.
•Spremenite lahko naslednje nastavitve
LAS & LDWS: Glejte Varnostna oprema
na strani 9-15.
•Pomo þ pri krmiljenju je lahko
vklopljena/izklopljena.
Med vožnjo
i-ACTIVSENSE
4-210
Page 375 of 883

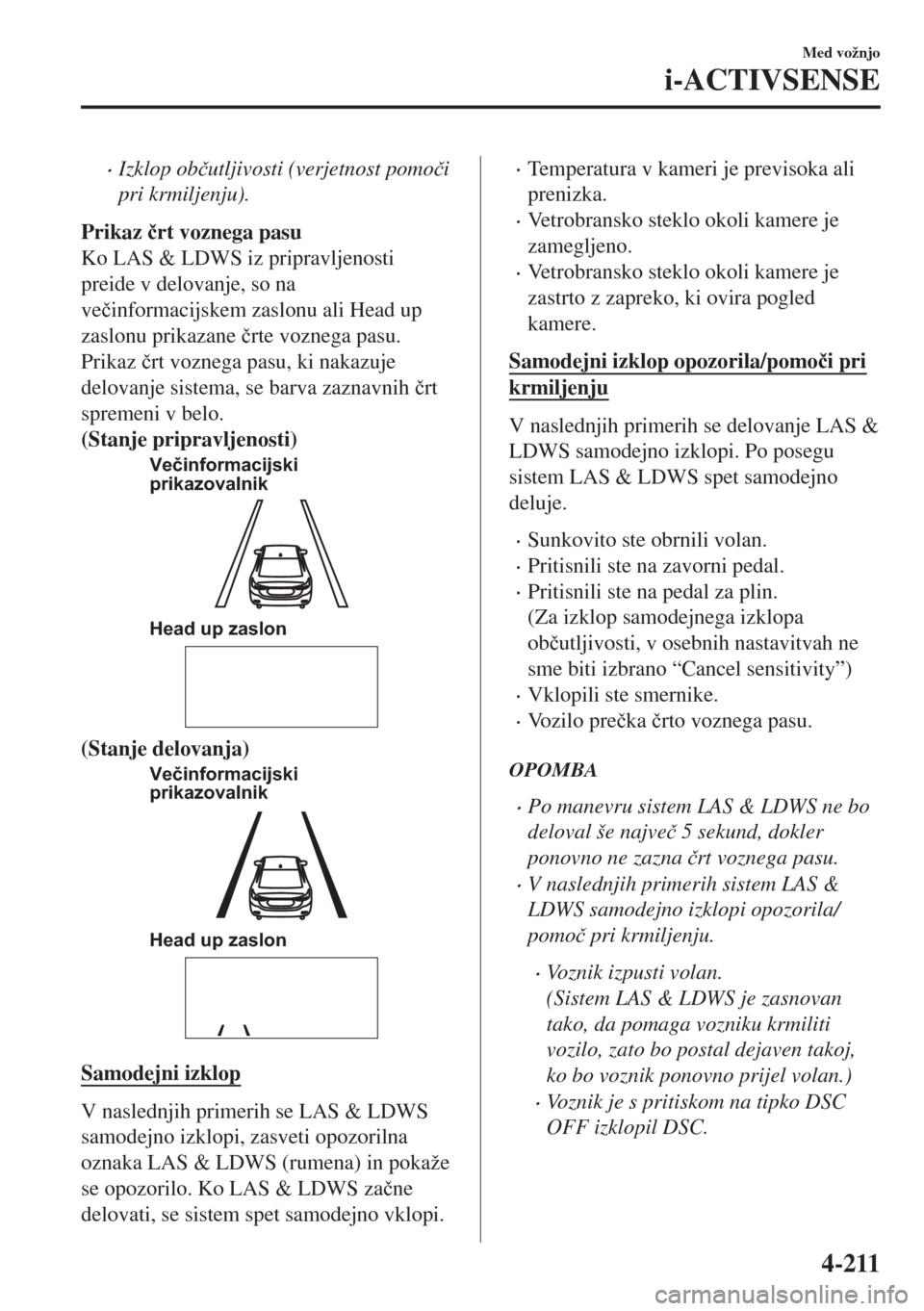

•Izklop ob þutljivosti (verjetnost pomo þi
pri krmiljenju).
Prikaz þrt voznega pasu
Ko LAS & LDWS iz pripravljenosti
preide v delovanje, so na
ve þinformacijskem zaslonu ali Head up
zaslonu prikazane þrte voznega pasu.
Prikaz þrt voznega pasu, ki nakazuje
delovanje sistema, se barva zaznavnih þrt
spremeni v belo.
(Stanje pripravljenosti)
Večinformacijski
prikazovalnik
Head up zaslon
(Stanje delovanja)
Večinformacijski
prikazovalnik
Head up zaslon
Samodejni izklop
V naslednjih primerih se LAS & LDWS
samodejno izklopi, zasveti opozorilna
oznaka LAS & LDWS (rumena) in pokaže
se opozorilo. Ko LAS & LDWS za þne
delovati, se sistem spet samodejno vklopi.
•Temperatura v kameri je previsoka ali
prenizka.
•Vetrobransko steklo okoli kamere je
zamegljeno.
•Vetrobransko steklo okoli kamere je
zastrto z zapreko, ki ovira pogled
kamere.
Samodejni izklop opozorila/pomo þi pri
krmiljenju
V naslednjih primerih se delovanje LAS &
LDWS samodejno izklopi. Po posegu
sistem LAS & LDWS spet samodejno
deluje.
•Sunkovito ste obrnili volan.
•Pritisnili ste na zavorni pedal.
•Pritisnili ste na pedal za plin.
(Za izklop samodejnega izklopa
ob þutljivosti, v osebnih nastavitvah ne
sme biti izbrano “Cancel sensitivity”)
•Vklopili ste smernike.
•Vozilo pre þka þrto voznega pasu.
OPOMBA
•Po manevru sistem LAS & LDWS ne bo
deloval še najve þ 5 sekund, dokler
ponovno ne zazna þrt voznega pasu.
•V naslednjih primerih sistem LAS &
LDWS samodejno izklopi opozorila/
pomo þ pri krmiljenju.
•Voznik izpusti volan.
(Sistem LAS & LDWS je zasnovan
tako, da pomaga vozniku krmiliti
vozilo, zato bo postal dejaven takoj,
ko bo voznik ponovno prijel volan.)
•Voznik je s pritiskom na tipko DSC
OFF izklopil DSC.
Med vožnjo
i-ACTIVSENSE
4-211

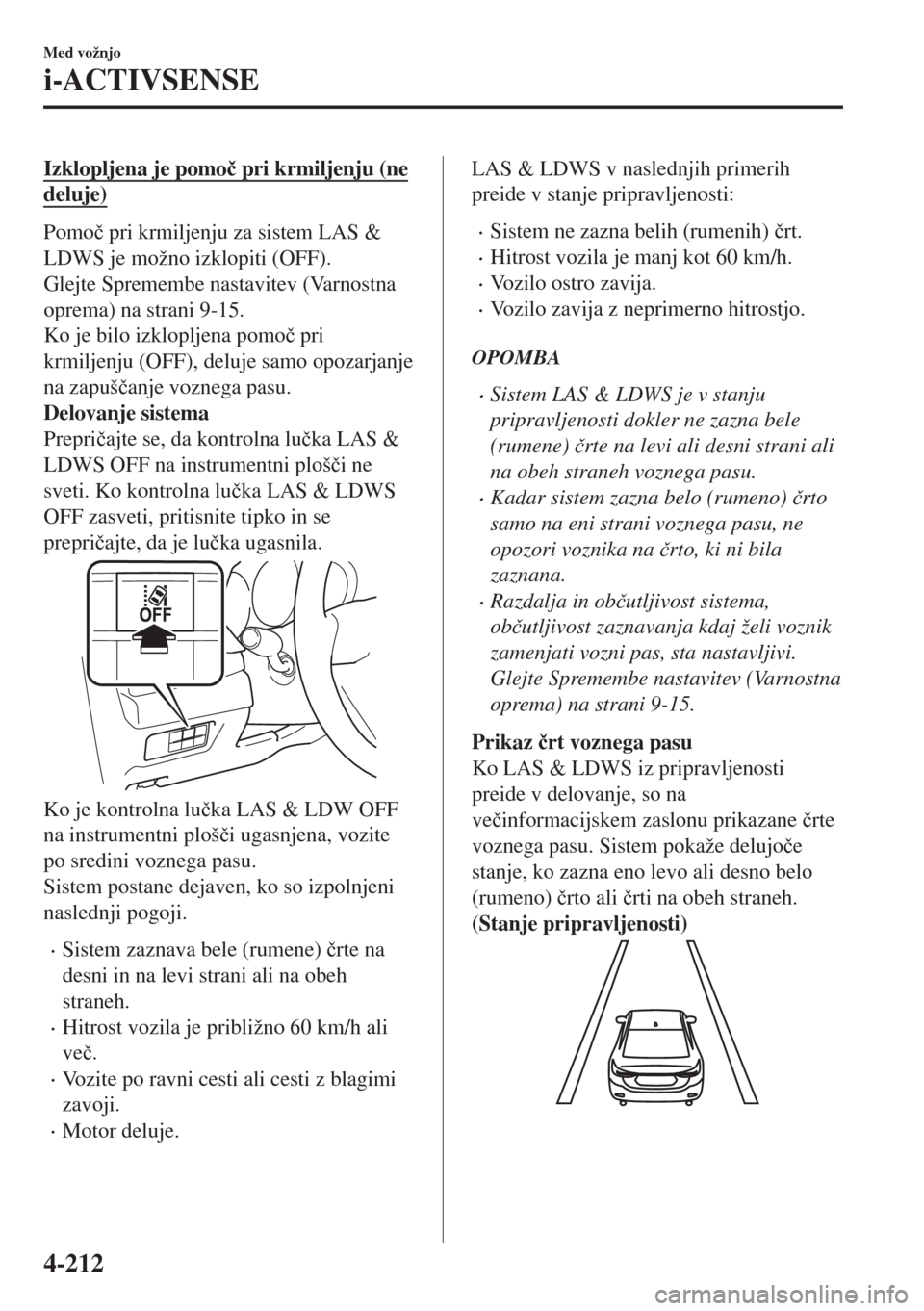

Page 376 of 883
Izklopljena je pomo þ pri krmiljenju (ne
deluje)
Pomo þ pri krmiljenju za sistem LAS &
LDWS je možno izklopiti (OFF).
Glejte Spremembe nastavitev (Varnostna
oprema) na strani 9-15.
Ko je bilo izklopljena pomo þ pri
krmiljenju (OFF), deluje samo opozarjanje
na zapuš þanje voznega pasu.
Delovanje sistema
Prepri þajte se, da kontrolna lu þka LAS &
LDWS OFF na instrumentni ploš þi ne
sveti. Ko kontrolna lu þka LAS & LDWS
OFF zasveti, pritisnite tipko in se
prepri þajte, da je lu þka ugasnila.
Ko je kontrolna lu þka LAS & LDW OFF
na instrumentni ploš þi ugasnjena, vozite
po sredini voznega pasu.
Sistem postane dejaven, ko so izpolnjeni
naslednji pogoji.
•Sistem zaznava bele (rumene) þrte na
desni in na levi strani ali na obeh
straneh.
•Hitrost vozila je približno 60 km/h ali
ve þ.
•Vozite po ravni cesti ali cesti z blagimi
zavoji.
•Motor deluje.
LAS & LDWS v naslednjih primerih
preide v stanje pripravljenosti:
•Sistem ne zazna belih (rumenih) þrt.
•Hitrost vozila je manj kot 60 km/h.
•Vozilo ostro zavija.
•Vozilo zavija z neprimerno hitrostjo.
OPOMBA
•Sistem LAS & LDWS je v stanju
pripravljenosti dokler ne zazna bele
(rumene) þrte na levi ali desni strani ali
na obeh straneh voznega pasu.
•Kadar sistem zazna belo (rumeno) þrto
samo na eni strani voznega pasu, ne
opozori voznika na þrto, ki ni bila
zaznana.
•Razdalja in ob þutljivost sistema,
ob þutljivost zaznavanja kdaj želi voznik
zamenjati vozni pas, sta nastavljivi.
Glejte Spremembe nastavitev (Varnostna
oprema) na strani 9-15.
Prikaz þrt voznega pasu
Ko LAS & LDWS iz pripravljenosti
preide v delovanje, so na
ve þinformacijskem zaslonu prikazane þrte
voznega pasu. Sistem pokaže delujo þe
stanje, ko zazna eno levo ali desno belo
(rumeno) þrto ali þrti na obeh straneh.
(Stanje pripravljenosti)
Med vožnjo
i-ACTIVSENSE
4-212

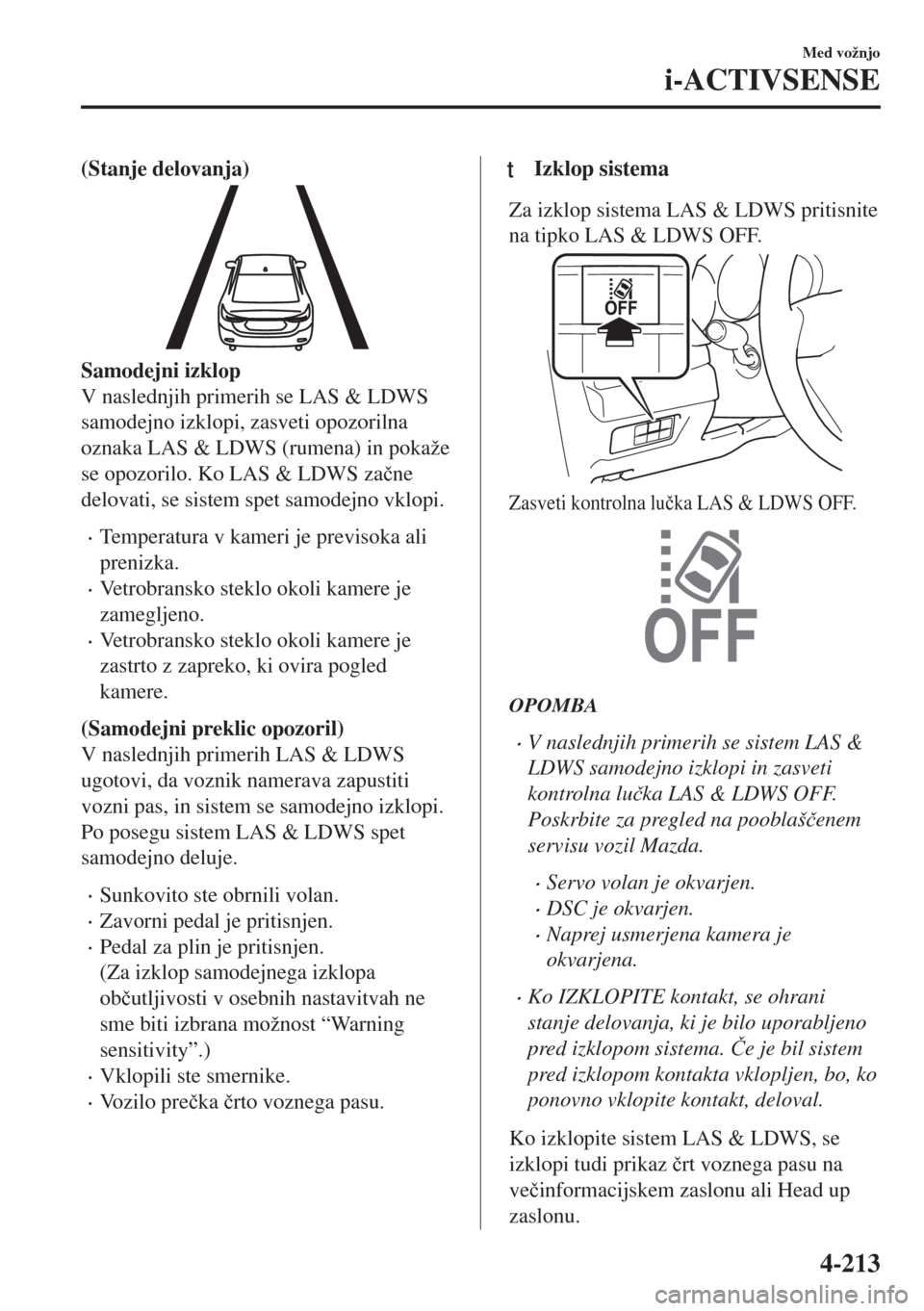

Page 377 of 883
(Stanje delovanja)
Samodejni izklop
V naslednjih primerih se LAS & LDWS
samodejno izklopi, zasveti opozorilna
oznaka LAS & LDWS (rumena) in pokaže
se opozorilo. Ko LAS & LDWS za þne
delovati, se sistem spet samodejno vklopi.
•Temperatura v kameri je previsoka ali
prenizka.
•Vetrobransko steklo okoli kamere je
zamegljeno.
•Vetrobransko steklo okoli kamere je
zastrto z zapreko, ki ovira pogled
kamere.
(Samodejni preklic opozoril)
V naslednjih primerih LAS & LDWS
ugotovi, da voznik namerava zapustiti
vozni pas, in sistem se samodejno izklopi.
Po posegu sistem LAS & LDWS spet
samodejno deluje.
•Sunkovito ste obrnili volan.
•Zavorni pedal je pritisnjen.
•Pedal za plin je pritisnjen.
(Za izklop samodejnega izklopa
ob þutljivosti v osebnih nastavitvah ne
sme biti izbrana možnost “Warning
sensitivity”.)
•Vklopili ste smernike.
•Vozilo pre þka þrto voznega pasu.
ttIzklop sistema
Za izklop sistema LAS & LDWS pritisnite
na tipko LAS & LDWS OFF.
Zasveti kontrolna lu þka LAS & LDWS OFF.
OPOMBA
•V naslednjih primerih se sistem LAS &
LDWS samodejno izklopi in zasveti
kontrolna lu þka LAS & LDWS OFF.
Poskrbite za pregled na pooblaš þenem
servisu vozil Mazda.
•Servo volan je okvarjen.
•DSC je okvarjen.
•Naprej usmerjena kamera je
okvarjena.
•Ko IZKLOPITE kontakt, se ohrani
stanje delovanja, ki je bilo uporabljeno
pred izklopom sistema. ýe je bil sistem
pred izklopom kontakta vklopljen, bo, ko
ponovno vklopite kontakt, deloval.
Ko izklopite sistem LAS & LDWS, se
izklopi tudi prikaz þrt voznega pasu na
ve þinformacijskem zaslonu ali Head up
zaslonu.
Med vožnjo
i-ACTIVSENSE
4-213
Page 378 of 883

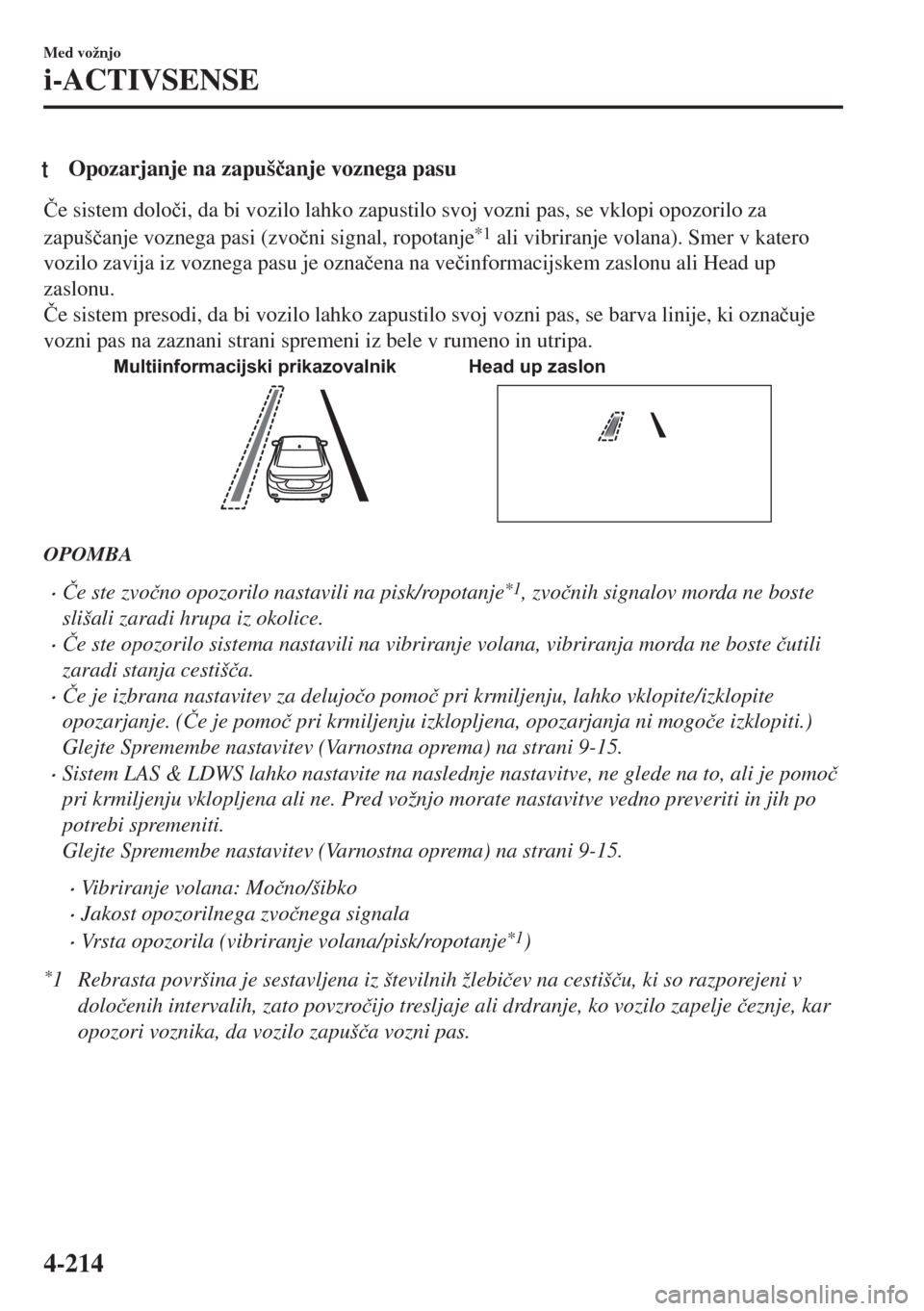

tOpozarjanje na zapuš þanje voznega pasu
ýe sistem dolo þi, da bi vozilo lahko zapustilo svoj vozni pas, se vklopi opozorilo za
zapuš þanje voznega pasi (zvo þni signal, ropotanje
*1 ali vibriranje volana). Smer v katero
vozilo zavija iz voznega pasu je ozna þena na ve þinformacijskem zaslonu ali Head up
zaslonu.
ýe sistem presodi, da bi vozilo lahko zapustilo svoj vozni pas, se barva linije, ki ozna þuje
vozni pas na zaznani strani spremeni iz bele v rumeno in utripa.
Multiinformacijski prikazovalnik Head up zaslon
OPOMBA
• ýe ste zvo þno opozorilo nastavili na pisk/ropotanje*1, zvo þnih signalov morda ne boste
slišali zaradi hrupa iz okolice.
• ýe ste opozorilo sistema nastavili na vibriranje volana, vibriranja morda ne boste þutili
zaradi stanja cestiš þa.
• ýe je izbrana nastavitev za delujo þo pomo þ pri krmiljenju, lahko vklopite/izklopite
opozarjanje. ( ýe je pomo þ pri krmiljenju izklopljena, opozarjanja ni mogo þe izklopiti.)
Glejte Spremembe nastavitev (Varnostna oprema) na strani 9-15.
•Sistem LAS & LDWS lahko nastavite na naslednje nastavitve, ne glede na to, ali je pomo þ
pri krmiljenju vklopljena ali ne. Pred vožnjo morate nastavitve vedno preveriti in jih po
potrebi spremeniti.
Glejte Spremembe nastavitev (Varnostna oprema) na strani 9-15.
•Vibriranje volana: Mo þno/šibko
•Jakost opozorilnega zvo þnega signala
•Vrsta opozorila (vibriranje volana/pisk/ropotanje*1)
*1 Rebrasta površina je sestavljena iz številnih žlebi þev na cestiš þu, ki so razporejeni v
dolo þenih intervalih, zato povzro þijo tresljaje ali drdranje, ko vozilo zapelje þeznje, kar
opozori voznika, da vozilo zapuš þa vozni pas.
Med vožnjo
i-ACTIVSENSE
4-214
Page 379 of 883
= Y R
Page 380 of 883
Nastavljivi omejevalnik hitrosti (ASL)*
ASL je funkcija, ki prepre þuje, da bi z vozilom presegli vnaprej nastavljeno hitrost. Nadzor
hitrosti skrbi, da hitrost ne preseže nastavljene omejitve tudi ob pritisku na pedal za plin.
Nastavljivi omejevalnik hitrosti ASL lahko nastavite na hitrost med 30 km/h in 200 km/h.
Pri vožnji po klancu navzdol lahko hitrost vozila preseže nastavljeno omejitev, a sistem v
tem primeru opozori voznika z utripanjem prikaza in zvo þnim signalom.
SVARILO
Pred zamenjavo voznikov vedno izklopite sistem:
Če za volanom sedi drug voznik, ki ni seznanjen z aktivirano funkcijo nastavljivega
omejevalnika hitrosti ASL, vozilo ob pritisku na plin morda ne bo pospešilo, zaradi česar lahko
pride do nezgode.
Med vožnjo
i-ACTIVSENSE
4-216*Nekateri modeli.
