本書の見かた
操作説明(3章~7章)の基本的な読みかたについて説明しています。
3
‰n’µ
¡>[]
9Q,ÿ
Nƒ0
\õ,^NÁ$
‚e ˜N*9Q
,ÿ
)}õ;
½öAX
e2
=<eb¥*9
Q,ÿ
¢
¤Â‚ANÁe ˜
N*9Q,ÿ
‰n¡
~Az¶Â“=
<>[]½öA
r±=^&;e
É*9Q,ÿ
[p
u[Ape ˜N
*9Q,ÿ
¬–Á2 ÙÁ2
$Ál“šnƒ
°¤Â‚ecR
"3(ÿ
000- 取扱説明書 .book 1 ページ 2013年5月27日 月曜日 午後1時48分
Page 2 of 280
お知りになりたいことをさがすときは
次のような方法で検索されますと、すばやくさがせます。
■ タイトルからさがす
総合目次
各章のはじめの目次
ヘッダー
■ 取り付け位置、警告灯・表示灯からさがす
イラスト目次 → 1-2ページ
■ ブザー音からさがす
警告ブザーが鳴ったときは → 1-16ページ
■ 名称からさがす
さくいん → 9-1ページ
■ 4WD車特有の記載をさがす
4WD車を運転するときは → 2-25ページ
タイヤチェーン → 6-14ページ
けん引してもらうときは → 7-29ページ
■ オイルや、交換部品をさがす
お車との上手なつきあいかた → 6-1ページ
万一のとき → 7-1ページ
サービスデータ → 8-1ページ
000- 取扱説明書 .book 2 ページ 2013年5月27日 月曜日 午後1時48分
Page 3 of 280
ご愛車に関するメモ
記入される記号・番号は、車検証、ID プ
レートをご覧ください。
※本書で「オートマチック車」と記載されている場合、 「4AT 車」と「CVT 車」
の両方を示しています。IDプレート(1)
エンジンルームに貼付してあります。
64L00010
上図のエンジンルームは代表例です。
お車のタイプにより異なります。
70K212
ご 愛 車 の メ モ
車名および 車両型式 車名:
型式:
車台番号
エンジン型式□K6A型
□R06A型
車体色記号
営業機種記号 トランス
ミッション □マニュアルミッション
□
オートマチックミッション
(※)
ナンバープレート
(車両番号)
ご購入年月日 年 月 日
(2) 車両型式 (3) 車台番号
(4) エンジン型式 (5) 車体色記号
(6) 車体色と内装色の組み合わせコード
(7) 営業機種記号(補助記号)
(1)
TYPE
CHASSIS NO.
ENGINE
COLOR
(2) (3)
(4)
(6)
(5) (7)
000- 取扱説明書 .book 1 ページ 2013年5月27日 月曜日 午後1時48分
Page 4 of 280
総合目次
クイックガイド
イラスト目次 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 1-2
警告ブザーが鳴ったときは ・・・・・・・・・・・・・・・・・・・ 1-16
必読!安全なドライブのために
必読! 安全なドライブのために ・・・・・・・・・・・・・・・・ 2-2
運転する前に
ドアの開閉 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-2
警報装置 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-16
ウインドーの開閉 ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-19
各部の調節 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-23
シートの調節 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-26
シートベルト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-36
SRSエアバッグ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-50
メーター ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-59
スイッチの使いかた ・・・・・・・・・・・・・・・・・・・・・・・・・ 3-78
運転するときは
エンジン始動 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-2
パーキングブレーキ ・・・・・・・・・・・・・・・・・・・・・・・・・ 4-13
チェンジレバー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-14
オートマチック車 ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-15
ABS ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-25
アイドリングストップシステム ・・・・・・・・・・・・・・・ 4-28
1
2
3
4
000- 取扱説明書 .book 1 ページ 2013年5月27日 月曜日 午後1時48分
Page 5 of 280
1
2
3
4
5
6
7
8
9
0-2
装備の取扱い
エアコン、ヒーター ・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-2
オーディオ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-7
そのほかの装備 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-23
お車との上手なつきあいかた
お手入れ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6-2
寒冷時の取扱い ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6-9
万一のとき
パンク ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-2
バッテリーあがり ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-12
ヒューズ切れ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-18
電球切れ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-22
オーバーヒート ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-26
そのほか ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-27
サービスデータ
サービスデータ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 8-1
さくいん
さくいん ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9-1
5
6
7
8
9
000- 取扱説明書 .book 2 ページ 2013年5月27日 月曜日 午後1時48分
Page 6 of 280
1
クイックガイド/イラスト目次
1-2
■外観
64L1M011
お車のタイプにより、異なる装備も含んでいます。
1. クイックガイドイラスト目次
イラスト目次
(1)(2)(3)(4)(5)(6)(7)
(9)(10)(8)(11)(12)
000- 取扱説明書 .book 2 ページ 2013年5月27日 月曜日 午後1時48分
Page 7 of 280
1
クイックガイド/イラスト目次
1-3
(1) リヤワイパー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-83
(2) ハイマウントストップランプ ・・・・・・・・・・・・・・・ 7-26
(3) アンテナ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-8
(4) ボンネット ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-24
(5) ヘッドライト ・・・・・・・・・・・・・・・・・・・・・・・・ 3-78、7-23
(6) フロントワイパー ・・・・・・・・・・・・・・・・・・・・・・・・・ 3-82
(7) 燃料給油口 (フューエルリッド) ・・・・・・・・・・・・・ 5-23
(8) 番号灯 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7-25
(9) バックドア ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-4
(10)リヤコンビネーションランプ ・・・・・・・・・・・・・・・ 7-25
(11)ドアミラー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-23
(12)ドア ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-4
000- 取扱説明書 .book 3 ページ 2013年5月27日 月曜日 午後1時48分
Page 8 of 280
1
クイックガイド/イラスト目次
1-4
■ 内装1
64L1002G
お車のタイプにより、異なる装備も含んでいます。
(1)(2)(3)(4)
(5)(6)(7)(8)(9)
000- 取扱説明書 .book 4 ページ 2013年5月27日 月曜日 午後1時48分
Page 9 of 280
1
クイックガイド/イラスト目次
1-5

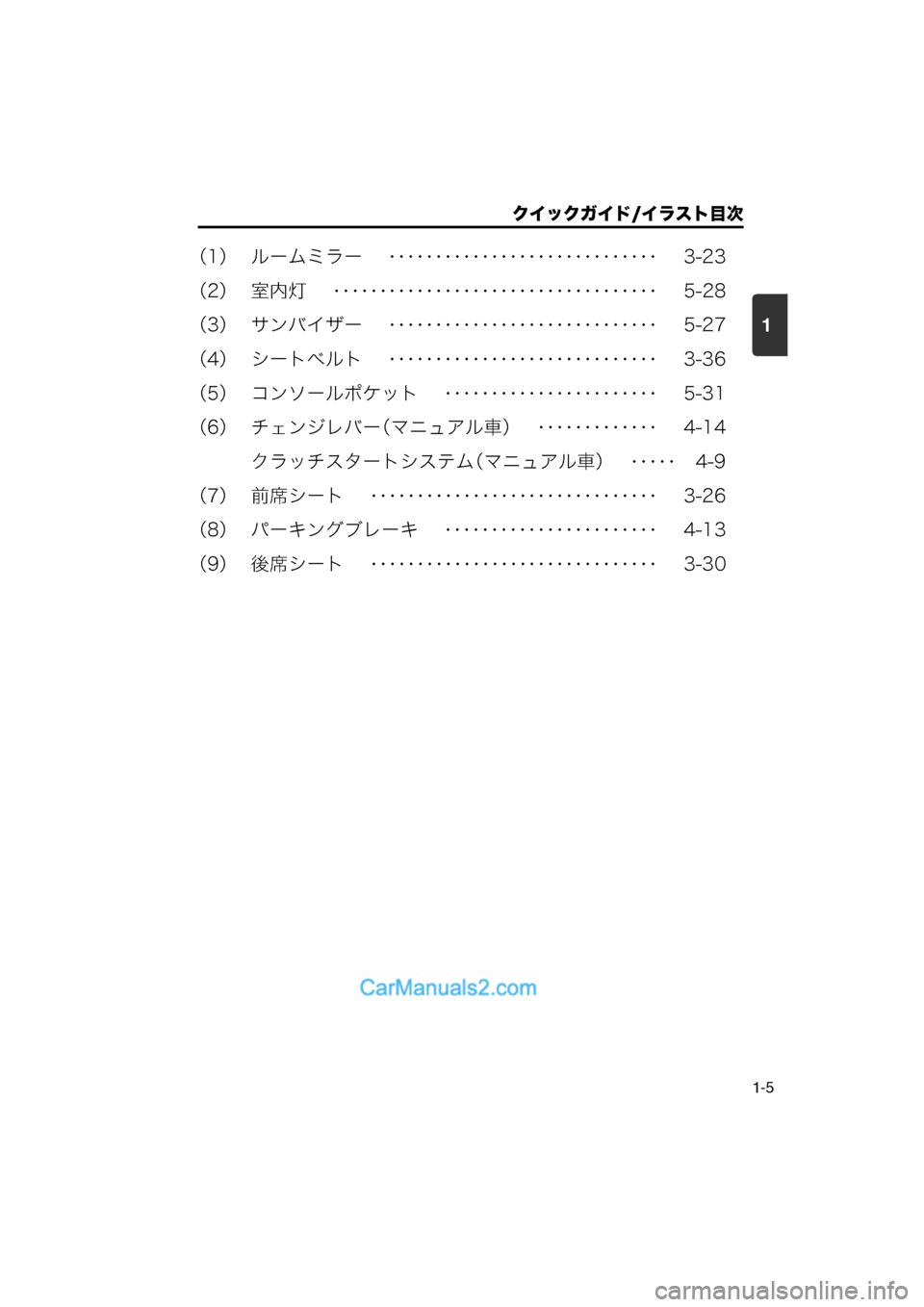

(1) ルームミラー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-23
(2) 室内灯 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-28
(3) サンバイザー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-27
(4) シートベルト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-36
(5) コンソールポケット ・・・・・・・・・・・・・・・・・・・・・・・ 5-31
(6) チェンジレバー(マニュアル車) ・・・・・・・・・・・・・ 4-14
クラッチスタートシステム(マニュアル車) ・・・・・ 4-9
(7) 前席シート ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-26
(8) パーキングブレーキ ・・・・・・・・・・・・・・・・・・・・・・・ 4-13
(9) 後席シート ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-30
000- 取扱説明書 .book 5 ページ 2013年5月27日 月曜日 午後1時48分
Page 10 of 280
1
クイックガイド/イラスト目次
1-6
■内装2
64L10031
お車のタイプにより、異なる装備も含んでいます。
(1)(2)(3)(5)(4)(6)(7)
(8)(9)(10)(11)(12)(13)(14)(15)
000- 取扱説明書 .book 6 ページ 2013年5月27日 月曜日 午後1時48分
