•Podczas jazdy z oponami o znacznie zużytym bieżniku.
•Jeśli w poniższych okolicznościach czujnik laserowy (przedni) przypadkowo określi, że
przed Twoim samochodem znajduje się jakiś pojazd, system wspomagający
hamowanie (zapobiegający kolizjom przy małej prędkości) (SCBS) może zadziałać.
•Podczas wchodzenia w zakręt na drodze znajdują się jakieś obiekty.
•Podczas jazdy na zakręcie na przeciwległym pasie jadą inne samochody.
•Na drodze znajdują się metalowe przedmioty, wyboje lub elementy wystające.
•Podczas przejeżdżania przez bramkę poboru opłat wyposażoną w szlaban.
•Podczas przejeżdżania pod winylową kurtyną lub flagą.
•Przedmioty z tworzywa, takie jak pylony.
•W pobliżu znajdują się pojazdy jednośladowe, piesi, zwierzęta lub drzewa.
•(Manualna skrzynia biegów)
Jeśli samochód zostanie zatrzymany przez działanie systemu SCBS i nie zostanie
wciśnięty pedał sprzęgła, silnik wyłączy się.
•Gdy system działa, użytkownik jest powiadamiany poprzez migającą lampkę
sygnalizacyjną (czerwoną) systemu wspomagającego hamowanie (zapobiegającego
kolizjom przy małej prędkości) (SCBS) oraz wyświetlacz Head-up
*.
•Lampka ostrzegawcza (pomarańczowa) systemu wspomagającego hamowanie
(zapobiegającego kolizjom przy małej prędkości) (SCBS) włącza się, gdy system ten
ma usterkę.
Patrz rozdział „Lampki ostrzegawcze” na stronie 4-40.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-151

tLampka sygnalizacyjna (czerwona)
systemu wspomagającego
hamowanie (zapobiegającego
kolizjom przy małej prędkości)
(SCBS)
Jeśli system SCBS działa, lampka
sygnalizacyjna (czerwona) miga.

tWyświetlacz automatycznego
działania hamulców (Samochody
z wyświetlaczem Head-up)
Podczas działania hamulców wywołanego
przez system SCBS lub działania
wspomagania hamowania w systemie
SCBS na wyświetlaczu Head-up pojawia
się komunikat „SCBS Automatic Brake”
(„Automatyczne hamowanie SCBS”).
SCBS
Automatic
Brake
UWAGA
•Podczas działania hamulców
wywołanego przez system SCBS lub
działania wspomagania hamowania
w systemie SCBS emitowany jest
w trybie przerywanym sygnał
ostrzegający o ryzyku kolizji.
•Jeśli samochód zostanie zatrzymany
przez działanie systemu SCBS i nie
zostanie naciśnięty pedał hamulca, po
około 2 sekundach zostanie
wyemitowany jeden sygnał
ostrzegawczy i hamulce SCBS
zostaną automatycznie zwolnione.
ttWyłączanie działania systemu
wspomagającego hamowanie
(zapobiegającego kolizjom przy
małej prędkości) (SCBS)
System wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) (SCBS) można tymczasowo
wyłączyć.
Gdy system SCBS jest wyłączony, lampka
sygnalizacyjna systemu SCBS świeci się.

Po ponownym uruchomieniu silnika
system wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) (SCBS) będzie znów działać.
Podczas jazdy
i-ACTIVSENSE
4-152

Bez wyłącznika SCBS OFF
Patrz rozdział „Możliwości personalizacji”
na stronie 9-14.
UWAGA
W przypadku wyłączenia działania
systemu SCBS jednocześnie wyłączane
jest również działanie systemu SBS.
Z wyłącznikiem SCBS OFF
Naciśnij wyłącznik SCBS OFF, aby
wyłączyć system SCBS. Lampka
sygnalizacyjna wyłączenia systemu SCBS
w zestawie wskaźników włączy się.
Naciśnij wyłącznik ponownie, aby włączyć
system z powrotem. Lampka
sygnalizacyjna wyłączenia systemu SCBS
wyłączy się.
Podczas jazdy
i-ACTIVSENSE
4-153

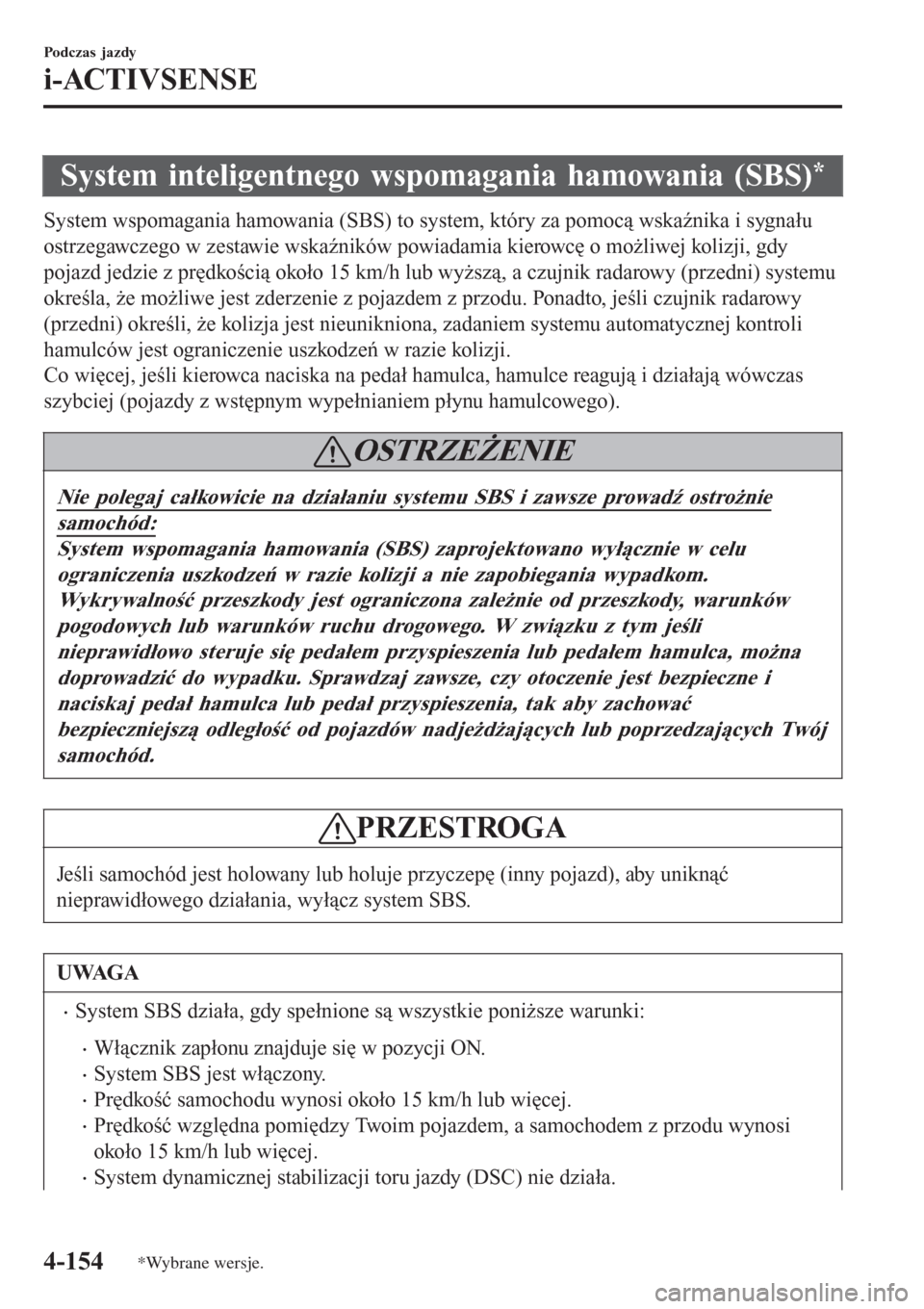

System inteligentnego wspomagania hamowania (SBS)*
System wspomagania hamowania (SBS) to system, który za pomocą wskaźnika i sygnału
ostrzegawczego w zestawie wskaźników powiadamia kierowcę o możliwej kolizji, gdy
pojazd jedzie z prędkością około 15 km/h lub wyższą, a czujnik radarowy (przedni) systemu
określa, że możliwe jest zderzenie z pojazdem z przodu. Ponadto, jeśli czujnik radarowy
(przedni) określi, że kolizja jest nieunikniona, zadaniem systemu automatycznej kontroli
hamulców jest ograniczenie uszkodzeń w razie kolizji.
Co więcej, jeśli kierowca naciska na pedał hamulca, hamulce reagują i działają wówczas
szybciej (pojazdy z wstępnym wypełnianiem płynu hamulcowego).
OSTRZEŻENIE
Nie polegaj całkowicie na działaniu systemu SBS i zawsze prowadź ostrożnie
samochód:
System wspomagania hamowania (SBS) zaprojektowano wyłącznie w celu
ograniczenia uszkodzeń w razie kolizji a nie zapobiegania wypadkom.
Wykrywalność przeszkody jest ograniczona zależnie od przeszkody, warunków
pogodowych lub warunków ruchu drogowego. W związku z tym jeśli
nieprawidłowo steruje się pedałem przyspieszenia lub pedałem hamulca, można
doprowadzić do wypadku. Sprawdzaj zawsze, czy otoczenie jest bezpieczne i
naciskaj pedał hamulca lub pedał przyspieszenia, tak aby zachować
bezpieczniejszą odległość od pojazdów nadjeżdżających lub poprzedzających Twój
samochód.
PRZESTROGA
Jeśli samochód jest holowany lub holuje przyczepę (inny pojazd), aby uniknąć
nieprawidłowego działania, wyłącz system SBS.
UWAGA
•System SBS działa, gdy spełnione są wszystkie poniższe warunki:
•Włącznik zapłonu znajduje się w pozycji ON.
•System SBS jest włączony.
•Prędkość samochodu wynosi około 15 km/h lub więcej.
•Prędkość względna pomiędzy Twoim pojazdem, a samochodem z przodu wynosi
około 15 km/h lub więcej.
•System dynamicznej stabilizacji toru jazdy (DSC) nie działa.
Podczas jazdy
i-ACTIVSENSE
4-154*Wybrane wersje.

•System inteligentnego wspomagania hamowania (SBS) może nie zadziałać
w następujących okolicznościach:
•Jeśli samochód szybko przyspiesza i zbliża się do pojazdu poprzedzającego go.
•Samochód jedzie z taką samą prędkością jak pojazd poprzedzający go.
•Pedał przyspieszenia jest naciśnięty.
•Pedał hamulca jest naciśnięty.
•Kierowca rusza kierownicą.
•Kierowca manewruje dźwignią zmiany biegów.
•Używany jest kierunkowskaz.
•Gdy pojazd poprzedzający nie posiada świateł tylnych lub jego światła tylne są
wyłączone.
•Gdy na wyświetlaczu centralnym pojawiają się ostrzeżenia i komunikaty związane
z działaniem kamery FSC/czujnika laserowego (przedniego), np. dotyczące brudnej
szyby.
•Mimo, iż obiekty uaktywniające system to pojazdy czterokołowe, czujnik radarowy
(przedni) może rozpoznać poniższe obiekty i potraktować je jako przeszkodę,
powodując działanie systemu SBS.
•Obiekty na drodze przy rozpoczynającym się zakręcie (łącznie z barierkami i
zaspami śnieżnymi).
•Pojazd pojawiający się na przeciwległym pasie przy przejeżdżaniu przez zakręt lub
pokonywaniu go.
•Podczas przejeżdżania przez wąski most.
•Podczas przejeżdżania pod niską bramą lub przez tunel lub wąską bramę.
•Podczas wjeżdżania do podziemnej strefy parkingowej.
•Na drodze znajdują się metalowe przedmioty, wyboje lub elementy wystające.
•Jeśli nagle zbliżasz się do pojazdu jadącego z przodu.
•Podczas jazdy na obszarach o dużej ilości wysokich traw lub zbóż.
•Pojazdy dwukołowe, takie jak motocykle lub rowery.
•Piesi lub obiekty nietypowe, na przykład wystające drzewa.
•Gdy system ten działa, użytkownik jest powiadamiany poprzez migającą lampkę
sygnalizacyjną (czerwoną) Systemu wspomagania hamowania (SBS) oraz wyświetlacz
Head-up*.
•Lampka ostrzegawcza (pomarańczowa) Systemu wspomagania hamowania (SBS)
włącza się, gdy system ten ma usterkę. Patrz rozdział „Lampki ostrzegawcze/
sygnalizacyjne” na stronie 4-39.
Podczas jazdy
i-ACTIVSENSE
4-155

tLampka sygnalizacyjna (czerwona)
Systemu wspomagania hamowania
(SBS)
Jeśli system SBS działa, lampka
sygnalizacyjna (czerwona) miga.

tSygnał ostrzegający o możliwości
kolizji
Gdy istnieje prawdopodobieństwo kolizji
z innym pojazdem z przodu emitowany
jest stały sygnał dźwiękowy, a na
wyświetlaczu Head-up pojawia się
ostrzeżenie.
BRAKE
tWyłączanie działania systemu
wspomagania hamowania (SBS)
System inteligentnego wspomagania
hamowania (SBS) można tymczasowo
wyłączyć.
Patrz rozdział „Możliwości personalizacji”
na stronie 9-14.
Gdy system SBS jest wyłączony, lampka
sygnalizacyjna wyłączenia systemu SBS
świeci się.
Po ponownym uruchomieniu silnika
system wspomagający hamowanie
(zapobiegający kolizjom przy małej
prędkości) (SCBS) będzie znów działać.
UWAGA
W przypadku wyłączenia działania
system inteligentnego wspomagania
hamowania SBS jednocześnie
wyłączane jest również działanie
systemu wspomagającego hamowanie
(zapobiegającego kolizjom przy małej
prędkości) SCBS.
Podczas jazdy
i-ACTIVSENSE
4-156

Kamera monitorująca przestrzeń przed samochodem
(Kamera FSC)
*
Twój samochód jest wyposażony kamerę monitorującą przestrzeń przed samochodem
(FSC). Kamera FSC znajduje się przy lusterku wstecznym wewnętrznym, a korzystają z niej
następujące systemy.
•System automatycznego przełączania świateł drogowych na mijania i odwrotnie (HBC)
•System ostrzegania przed niezamierzoną zmianą pasa ruchu (LDWS)
•System inteligentnego wspomagania hamowania SBS (Smart Brake Support)
Kamera monitorująca przestrzeń przed
samochodem (Kamera FSC)
Kamera FSC określa warunki przed samochodem podczas podróży w nocy i wykrywa pasy
ruchu. Odległość, w jakiej kamera FSC może wykryć przedmioty, różni się w zależności od
warunków otoczenia.
PRZESTROGA
•Nie umieszczaj akcesoriów, naklejek ani dodatkowych powłok na szybie przedniej
w pobliżu kamery monitorującej przestrzeń przed samochodem (FSC).
Jeśli obszar przed kamerą monitorującą przestrzeń przed samochodem (FSC) zostanie
zasłonięty, spowoduje to nieprawidłowe działanie systemu. W konsekwencji system
może nie zadziałać w odpowiedni sposób, co może doprowadzić do nieoczekiwanego
wypadku.
•Nie demontuj ani nie modyfikuj kamery monitorującej przestrzeń przed samochodem
(FSC).
Demontaż lub zmodyfikowanie kamery FSC spowoduje usterkę lub błędne działanie
systemu. W konsekwencji system może nie zadziałać w odpowiedni sposób, co może
doprowadzić do nieoczekiwanego wypadku.
•Dla zapewnienia prawidłowego działania kamery monitorującej przestrzeń przed
samochodem (FSC) postępuj zgodnie z poniższymi zaleceniami.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-157

•Kierunek kamery FSC został precyzyjnie wyregulowany, dlatego nie zmieniaj
położenia jej instalacji ani nie wyjmuj jej.
•Uważaj, aby nie porysować obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), ani go nie zabrudzić.
•Nie zdejmuj obudowy kamery monitorującej przestrzeń przed samochodem (FSC).
•Nie umieszczaj na desce rozdzielczej przedmiotów odbijających światło.
•Zawsze dbaj o czystość szyby przedniej wokół kamery, usuwając z jej powierzchni
kurz oraz parę. Aby usunąć parę z szyby przedniej, użyj ogrzewania szyby przedniej.
•Jeśli chodzi o mycie wewnętrznej strony szyby przedniej wokół kamery
monitorującej przestrzeń przed samochodem (FSC), skonsultuj się
z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Przed dokonaniem naprawy w okolicach kamery monitorującej przestrzeń przed
samochodem (FSC) skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy
•Kamera FSC jest zainstalowana na szybie przedniej. Jeżeli okaże się konieczna
naprawa lub wymiana przedniej szyby, skontaktuj się z wyspecjalizowanym
serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Przed dokonaniem naprawy w okolicy lusterka wstecznego wewnętrznego skonsultuj
się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Nie uderzaj ani nie wywieraj silnego nacisku na kamerę monitorującą przestrzeń
przed samochodem (FSC) lub wokół niej. Jeśli na kamerę FSC zostanie wywarty
silny nacisk, nie używaj systemu LDWS, systemu HBC i systemu SBS oraz
skonsultuj się z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację
Obsługi Mazdy.
•Kamerę monitorującą przestrzeń przed samochodem (FSC) dokładnie wyregulowano
w odpowiednim kierunku. Nie zmieniaj pozycji montażu kamery monitorującej
przestrzeń przed samochodem (FSC), ani jej nie wymontowuj. W przeciwnym razie
może ona ulec uszkodzeniu lub możesz spowodować jej nieprawidłowe działanie.
Podczas jazdy
i-ACTIVSENSE
4-158

UWAGA
•W wymienionych poniżej przypadkach kamera FSC nie może prawidłowo wykryć
obiektów docelowych i każdy z systemów może nie być w stanie działać prawidłowo.
•Wysokość pojazdu z przodu jest niska.
•Jedziesz samochodem z taką samą prędkością jak pojazd poprzedzający Twój
samochód.
•Światła przednie nie są włączone podczas jazdy nocą lub przejeżdżania przez tunel.
•W wymienionych poniżej przypadkach kamera FSC może nie wykryć prawidłowo
obiektów docelowych.
•Podczas jazdy przy ścianach bez jakiegokolwiek wzoru (w tym płotów i ścian
z pasami wzdłużnymi).
•Światła tylne pojazdu poprzedzającego są wyłączone.
•Pojazd znajduje się poza zasięgiem oświetlenia z świateł przednich.
•Samochód pokonuje ostry zakręt, wjeżdża na strome wzniesienie lub zjeżdża ze
stromego wzniesienia.
•Wjeżdżanie do tunelu lub wyjeżdżanie z tunelu.
•W samochodzie załadowana jest duża ilość bagażu, co powoduje jego przechylenie.
•Przed samochodem świeci silne światło (lampa tylna lub światło drogowe z pojazdu
jadącego w przeciwnym kierunku).
•Na pojeździe poprzedzającym jest bardzo dużo źródeł światła.
•Gdy pojazd poprzedzający nie posiada świateł tylnych lub jego światła tylne są
w nocy wyłączone.
•Pojazd poprzedzający ma specyficzny kształt.
Podczas jazdy
i-ACTIVSENSE
4-159

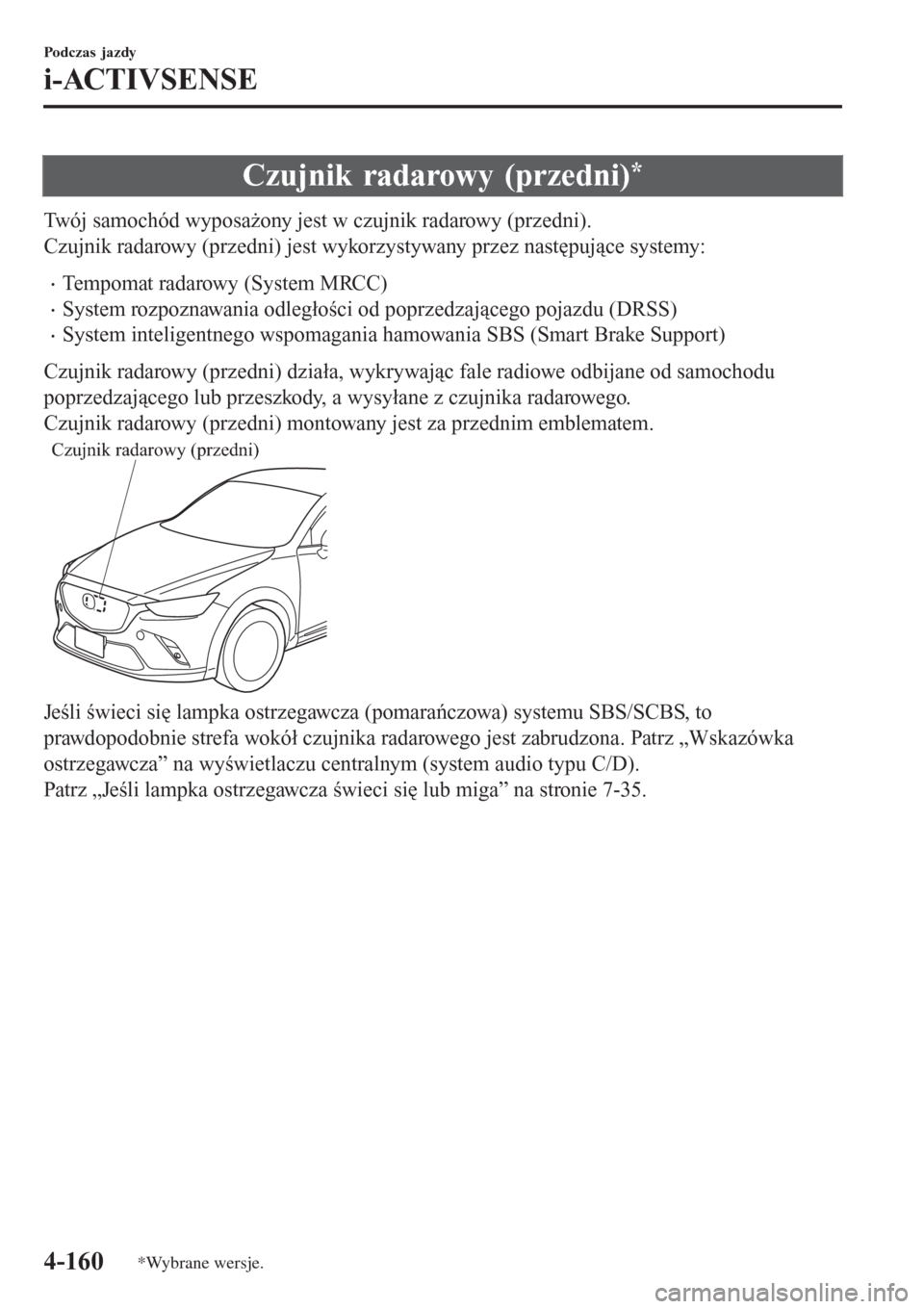

Czujnik radarowy (przedni)*
Twój samochód wyposażony jest w czujnik radarowy (przedni).
Czujnik radarowy (przedni) jest wykorzystywany przez następujące systemy:
•Tempomat radarowy (System MRCC)
•System rozpoznawania odległości od poprzedzającego pojazdu (DRSS)
•System inteligentnego wspomagania hamowania SBS (Smart Brake Support)
Czujnik radarowy (przedni) działa, wykrywając fale radiowe odbijane od samochodu
poprzedzającego lub przeszkody, a wysyłane z czujnika radarowego.
Czujnik radarowy (przedni) montowany jest za przednim emblematem.
Czujnik radarowy (przedni)
Jeśli świeci się lampka ostrzegawcza (pomarańczowa) systemu SBS/SCBS, to
prawdopodobnie strefa wokół czujnika radarowego jest zabrudzona. Patrz „Wskazówka
ostrzegawcza” na wyświetlaczu centralnym (system audio typu C/D).
Patrz „Jeśli lampka ostrzegawcza świeci się lub miga” na stronie 7-35.
Podczas jazdy
i-ACTIVSENSE
4-160*Wybrane wersje.
