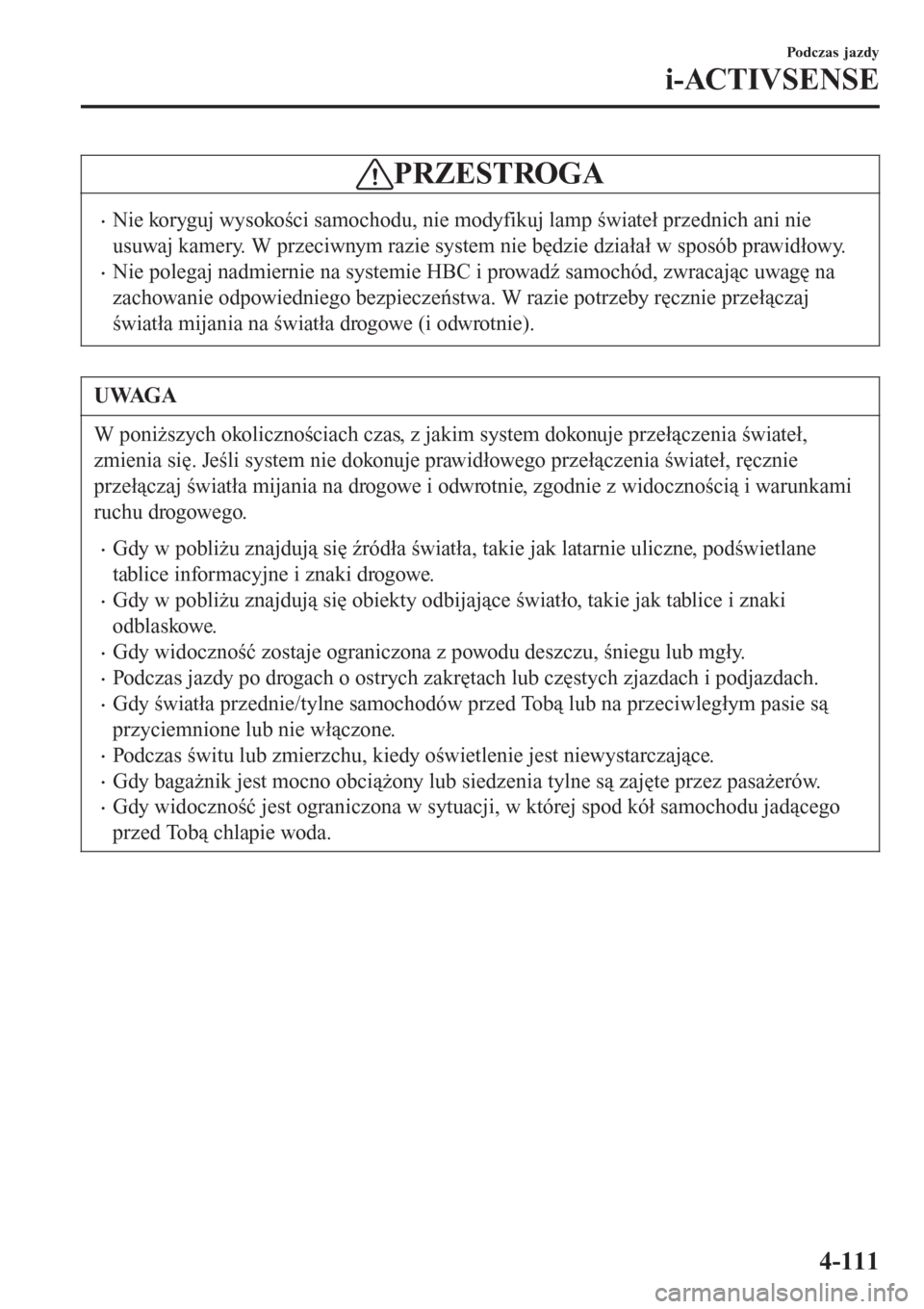

PRZESTROGA
•Nie koryguj wysokości samochodu, nie modyfikuj lamp świateł przednich ani nie
usuwaj kamery. W przeciwnym razie system nie będzie działał w sposób prawidłowy.
•Nie polegaj nadmiernie na systemie HBC i prowadź samochód, zwracając uwagę na
zachowanie odpowiedniego bezpieczeństwa. W razie potrzeby ręcznie przełączaj
światła mijania na światła drogowe (i odwrotnie).
UWAGA
W poniższych okolicznościach czas, z jakim system dokonuje przełączenia świateł,
zmienia się. Jeśli system nie dokonuje prawidłowego przełączenia świateł, ręcznie
przełączaj światła mijania na drogowe i odwrotnie, zgodnie z widocznością i warunkami
ruchu drogowego.
•Gdy w pobliżu znajdują się źródła światła, takie jak latarnie uliczne, podświetlane
tablice informacyjne i znaki drogowe.
•Gdy w pobliżu znajdują się obiekty odbijające światło, takie jak tablice i znaki
odblaskowe.
•Gdy widoczność zostaje ograniczona z powodu deszczu, śniegu lub mgły.
•Podczas jazdy po drogach o ostrych zakrętach lub częstych zjazdach i podjazdach.
•Gdy światła przednie/tylne samochodów przed Tobą lub na przeciwległym pasie są
przyciemnione lub nie włączone.
•Podczas świtu lub zmierzchu, kiedy oświetlenie jest niewystarczające.
•Gdy bagażnik jest mocno obciążony lub siedzenia tylne są zajęte przez pasażerów.
•Gdy widoczność jest ograniczona w sytuacji, w której spod kół samochodu jadącego
przed Tobą chlapie woda.
Podczas jazdy
i-ACTIVSENSE
4-111

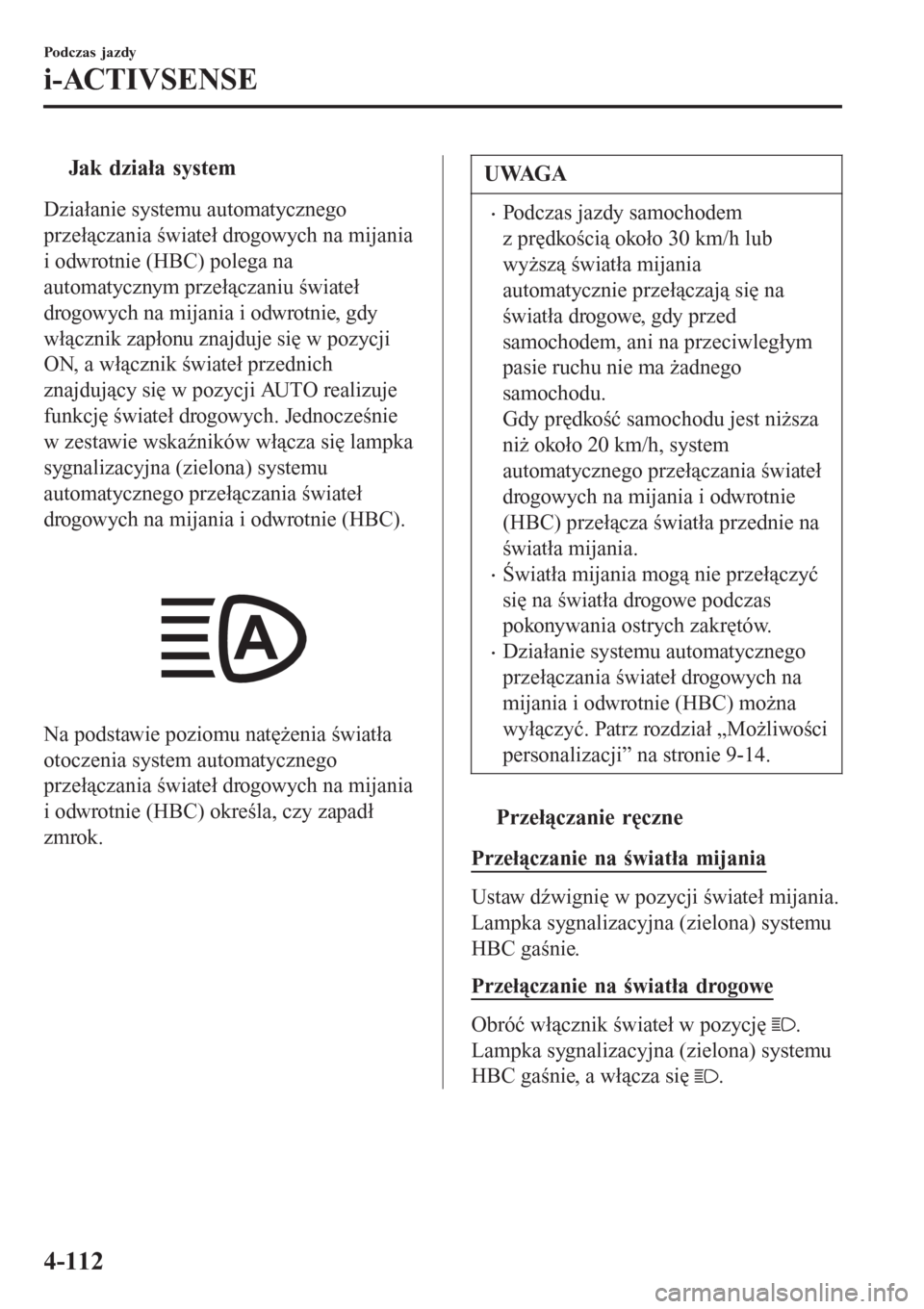

tJak działa system
Działanie systemu automatycznego
przełączania świateł drogowych na mijania
i odwrotnie (HBC) polega na
automatycznym przełączaniu świateł
drogowych na mijania i odwrotnie, gdy
włącznik zapłonu znajduje się w pozycji
ON, a włącznik świateł przednich
znajdujący się w pozycji AUTO realizuje
funkcję świateł drogowych. Jednocześnie
w zestawie wskaźników włącza się lampka
sygnalizacyjna (zielona) systemu
automatycznego przełączania świateł
drogowych na mijania i odwrotnie (HBC).

Na podstawie poziomu natężenia światła
otoczenia system automatycznego
przełączania świateł drogowych na mijania
i odwrotnie (HBC) określa, czy zapadł
zmrok.
UWAGA
•Podczas jazdy samochodem
z prędkością około 30 km/h lub
wyższą światła mijania
automatycznie przełączają się na
światła drogowe, gdy przed
samochodem, ani na przeciwległym
pasie ruchu nie ma żadnego
samochodu.
Gdy prędkość samochodu jest niższa
niż około 20 km/h, system
automatycznego przełączania świateł
drogowych na mijania i odwrotnie
(HBC) przełącza światła przednie na
światła mijania.
•Światła mijania mogą nie przełączyć
się na światła drogowe podczas
pokonywania ostrych zakrętów.
•Działanie systemu automatycznego
przełączania świateł drogowych na
mijania i odwrotnie (HBC) można
wyłączyć. Patrz rozdział „Możliwości
personalizacji” na stronie 9-14.
ttPrzełączanie ręczne
Przełączanie na światła mijania
Ustaw dźwignię w pozycji świateł mijania.
Lampka sygnalizacyjna (zielona) systemu
HBC gaśnie.
Przełączanie na światła drogowe
Obróć włącznik świateł w pozycję .
Lampka sygnalizacyjna (zielona) systemu
HBC gaśnie, a włącza się
.
Podczas jazdy
i-ACTIVSENSE
4-112

System ostrzegania przed niezamierzoną zmianą pasa
ruchu (LDWS)
*
System ostrzegania przed niezamierzoną zmianą pasa ruchu (Lane Departure Warning
System, w skrócie LDWS), informuje kierowcę o możliwości wykroczenia poza pas ruchu,
po którym porusza się samochód.
System ten - za pomocą kamery monitorującej przestrzeń przed samochodem (kamera
FSC) - rozpoznaje białe lub żółte linie pasów ruchu i w momencie określenia, że samochód
może wykroczyć poza dany pas ruchu, powiadamia kierowcę komunikatem na wyświetlaczu
Head-up (samochody z wyświetlaczem Head-up) oraz za pomocą lampki ostrzegawczej
systemu LDWS, która miga i emitując sygnał ostrzegawczy systemu LDWS.
Korzystaj z systemu LDWS, jadąc po drogach z białymi lub żółtymi liniami pasów ruchu.
Patrz rozdział „Kamera monitorująca przestrzeń przed samochodem (Kamera FSC)” na
stronie 4-157.
Korzystaj z systemu LDWS, jadąc po drogach z białymi lub żółtymi liniami pasów ruchu.

Kamera monitorująca przestrzeń
przed samochodem
(Kamera FSC)
Lampka ostrzegawcza LDWS
Lampka ostrzegawcza świeci się w przypadku wystąpienia usterki w systemie.
Patrz rozdział „Lampki ostrzegawcze” na stronie 4-40.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-113

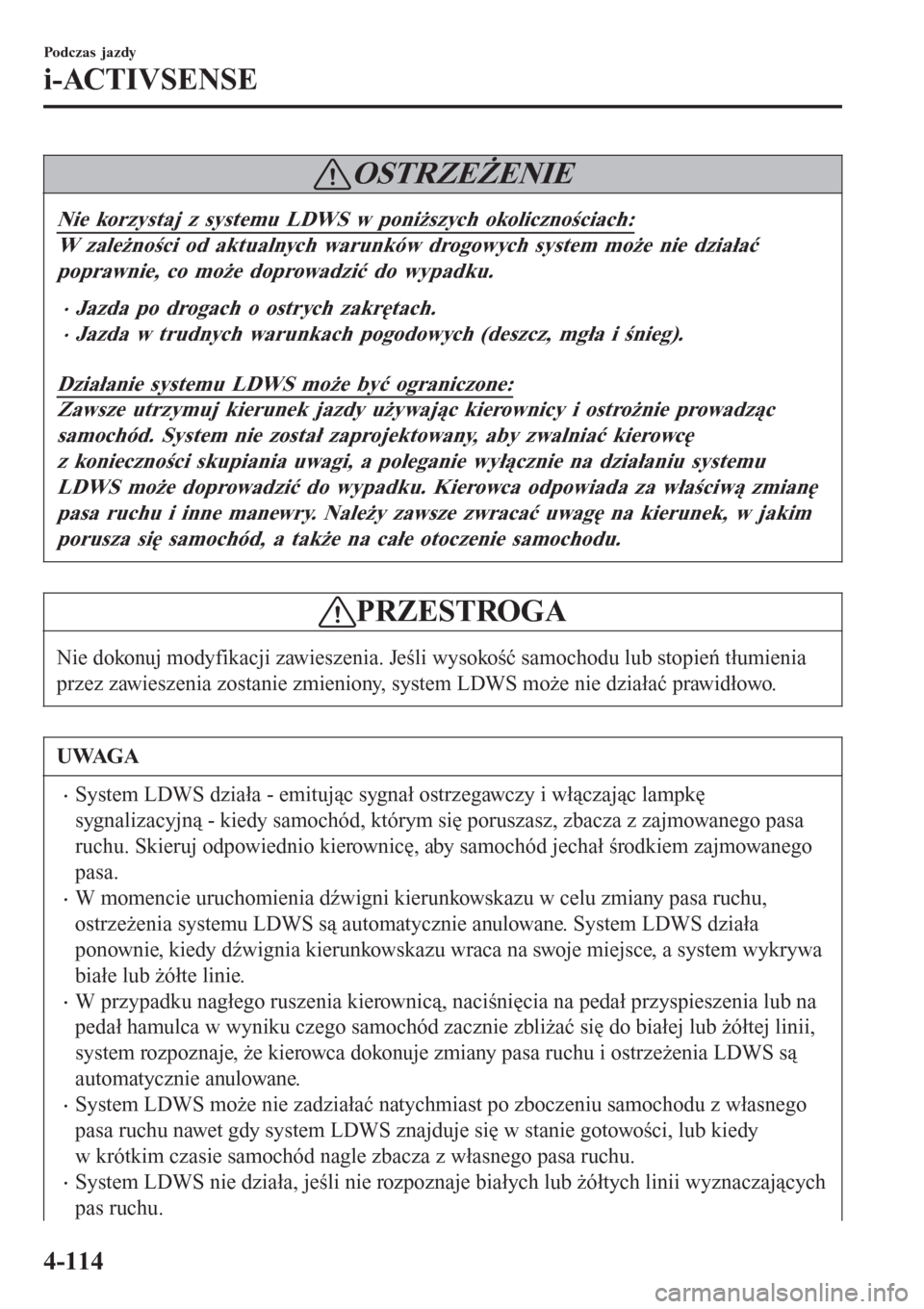

OSTRZEŻENIE
Nie korzystaj z systemu LDWS w poniższych okolicznościach:
W zależności od aktualnych warunków drogowych system może nie działać
poprawnie, co może doprowadzić do wypadku.
•Jazda po drogach o ostrych zakrtach.
•Jazda w trudnych warunkach pogodowych (deszcz, mg

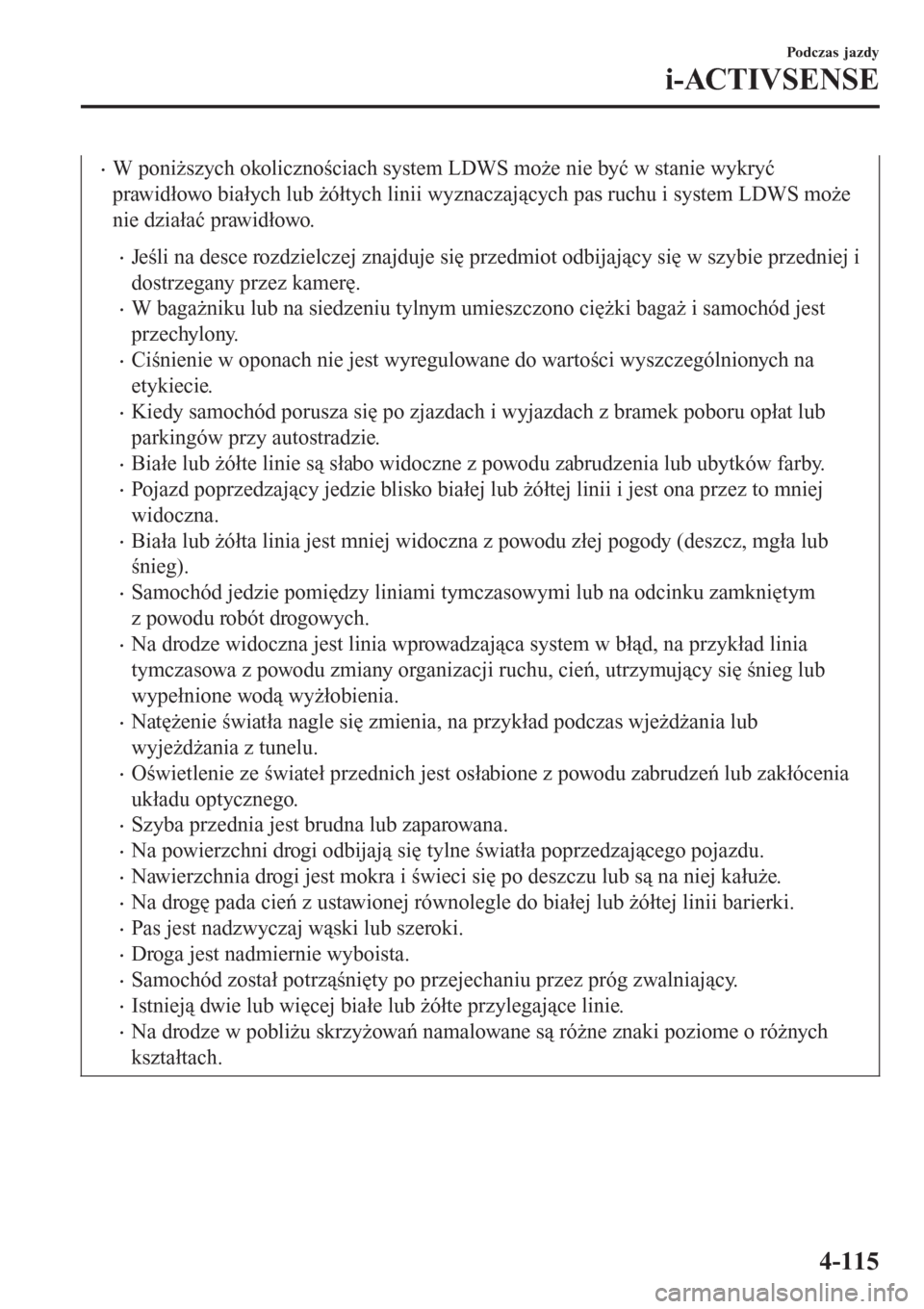

•W poniższych okolicznościach system LDWS może nie być w stanie wykryć
prawidłowo białych lub żółtych linii wyznaczających pas ruchu i system LDWS może
nie działać prawidłowo.
•Jeśli na desce rozdzielczej znajduje się przedmiot odbijający się w szybie przedniej i
dostrzegany przez kamerę.
•W bagażniku lub na siedzeniu tylnym umieszczono ciężki bagaż i samochód jest
przechylony.
•Ciśnienie w oponach nie jest wyregulowane do wartości wyszczególnionych na
etykiecie.
•Kiedy samochód porusza się po zjazdach i wyjazdach z bramek poboru opłat lub
parkingów przy autostradzie.
•Białe lub żółte linie są słabo widoczne z powodu zabrudzenia lub ubytków farby.
•Pojazd poprzedzający jedzie blisko białej lub żółtej linii i jest ona przez to mniej
widoczna.
•Biała lub żółta linia jest mniej widoczna z powodu złej pogody (deszcz, mgła lub
śnieg).
•Samochód jedzie pomiędzy liniami tymczasowymi lub na odcinku zamkniętym
z powodu robót drogowych.
•Na drodze widoczna jest linia wprowadzająca system w błąd, na przykład linia
tymczasowa z powodu zmiany organizacji ruchu, cień, utrzymujący się śnieg lub
wypełnione wodą wyżłobienia.
•Natężenie światła nagle się zmienia, na przykład podczas wjeżdżania lub
wyjeżdżania z tunelu.
•Oświetlenie ze świateł przednich jest osłabione z powodu zabrudzeń lub zakłócenia
układu optycznego.
•Szyba przednia jest brudna lub zaparowana.
•Na powierzchni drogi odbijają się tylne światła poprzedzającego pojazdu.
•Nawierzchnia drogi jest mokra i świeci się po deszczu lub są na niej kałuże.
•Na drogę pada cień z ustawionej równolegle do białej lub żółtej linii barierki.
•Pas jest nadzwyczaj wąski lub szeroki.
•Droga jest nadmiernie wyboista.
•Samochód został potrząśnięty po przejechaniu przez próg zwalniający.
•Istnieją dwie lub więcej białe lub żółte przylegające linie.
•Na drodze w pobliżu skrzyżowań namalowane są różne znaki poziome o różnych
kształtach.
Podczas jazdy
i-ACTIVSENSE
4-115

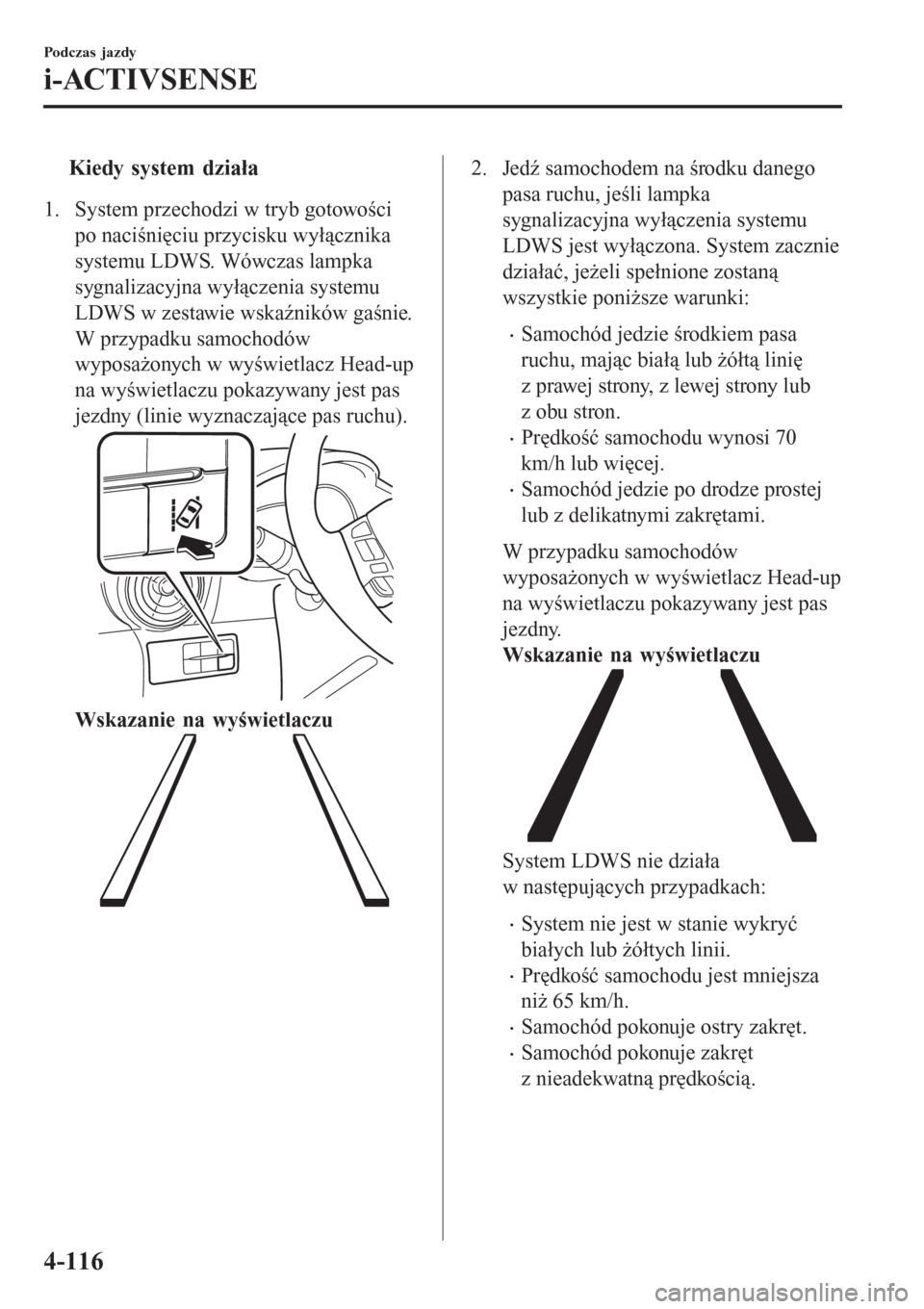

tKiedy system działa
1. System przechodzi w tryb gotowości
po naciśnięciu przycisku wyłącznika
systemu LDWS. Wówczas lampka
sygnalizacyjna wyłączenia systemu
LDWS w zestawie wskaźników gaśnie.
W przypadku samochodów
wyposażonych w wyświetlacz Head-up
na wyświetlaczu pokazywany jest pas
jezdny (linie wyznaczające pas ruchu).
Wskazanie na wyświetlaczu
2. Jedź samochodem na środku danego
pasa ruchu, jeśli lampka
sygnalizacyjna wyłączenia systemu
LDWS jest wyłączona. System zacznie
działać, jeżeli spełnione zostaną
wszystkie poniższe warunki:
•Samochód jedzie środkiem pasa
ruchu, mając białą lub żółtą linię
z prawej strony, z lewej strony lub
z obu stron.
•Prędkość samochodu wynosi 70
km/h lub więcej.
•Samochód jedzie po drodze prostej
lub z delikatnymi zakrętami.
W przypadku samochodów
wyposażonych w wyświetlacz Head-up
na wyświetlaczu pokazywany jest pas
jezdny.
Wskazanie na wyświetlaczu
System LDWS nie działa
w następujących przypadkach:
•System nie jest w stanie wykryć
białych lub żółtych linii.
•Prędkość samochodu jest mniejsza
niż 65 km/h.
•Samochód pokonuje ostry zakręt.
•Samochód pokonuje zakręt
z nieadekwatną prędkością.
Podczas jazdy
i-ACTIVSENSE
4-116

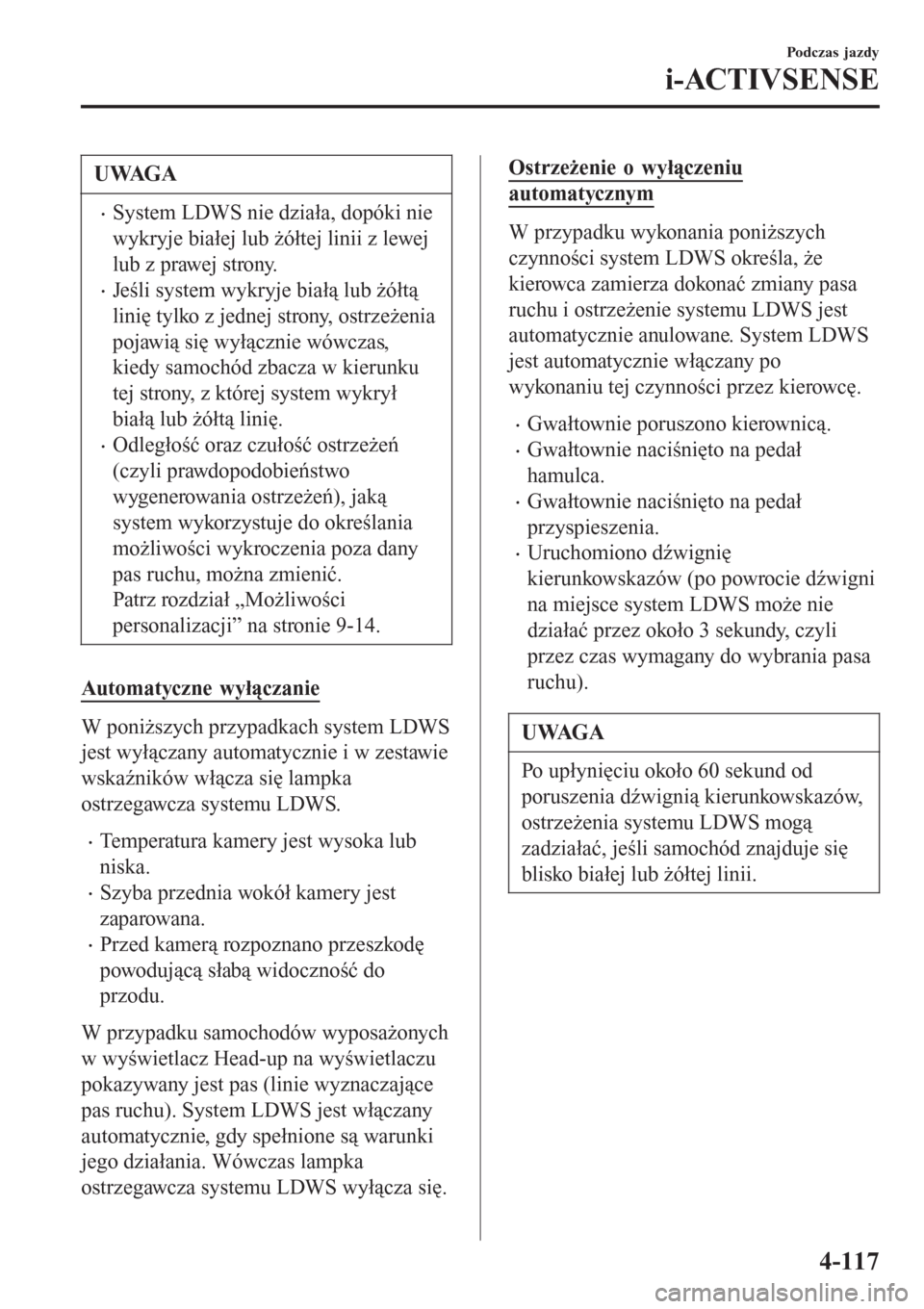

UWAGA
•System LDWS nie działa, dopóki nie
wykryje białej lub żółtej linii z lewej
lub z prawej strony.
•Jeśli system wykryje białą lub żółtą
linię tylko z jednej strony, ostrzeżenia
pojawią się wyłącznie wówczas,
kiedy samochód zbacza w kierunku
tej strony, z której system wykrył
białą lub żółtą linię.
•Odległość oraz czułość ostrzeżeń
(czyli prawdopodobieństwo
wygenerowania ostrzeżeń), jaką
system wykorzystuje do określania
możliwości wykroczenia poza dany
pas ruchu, można zmienić.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-14.
Automatyczne wyłączanie
W poniższych przypadkach system LDWS
jest wyłączany automatycznie i w zestawie
wskaźników włącza się lampka
ostrzegawcza systemu LDWS.
•Temperatura kamery jest wysoka lub
niska.
•Szyba przednia wokół kamery jest
zaparowana.
•Przed kamerą rozpoznano przeszkodę
powodującą słabą widoczność do
przodu.
W przypadku samochodów wyposażonych
w wyświetlacz Head-up na wyświetlaczu
pokazywany jest pas (linie wyznaczające
pas ruchu). System LDWS jest włączany
automatycznie, gdy spełnione są warunki
jego działania. Wówczas lampka
ostrzegawcza systemu LDWS wyłącza się.
Ostrzeżenie o wyłączeniu
automatycznym
W przypadku wykonania poniższych
czynności system LDWS określa, że
kierowca zamierza dokonać zmiany pasa
ruchu i ostrzeżenie systemu LDWS jest
automatycznie anulowane. System LDWS
jest automatycznie włączany po
wykonaniu tej czynności przez kierowcę.
•Gwałtownie poruszono kierownicą.
•Gwałtownie naciśnięto na pedał
hamulca.
•Gwałtownie naciśnięto na pedał
przyspieszenia.
•Uruchomiono dźwignię
kierunkowskazów (po powrocie dźwigni
na miejsce system LDWS może nie
działać przez około 3 sekundy, czyli
przez czas wymagany do wybrania pasa
ruchu).
UWAGA
Po upłynięciu około 60 sekund od
poruszenia dźwignią kierunkowskazów,
ostrzeżenia systemu LDWS mogą
zadziałać, jeśli samochód znajduje się
blisko białej lub żółtej linii.
Podczas jazdy
i-ACTIVSENSE
4-117

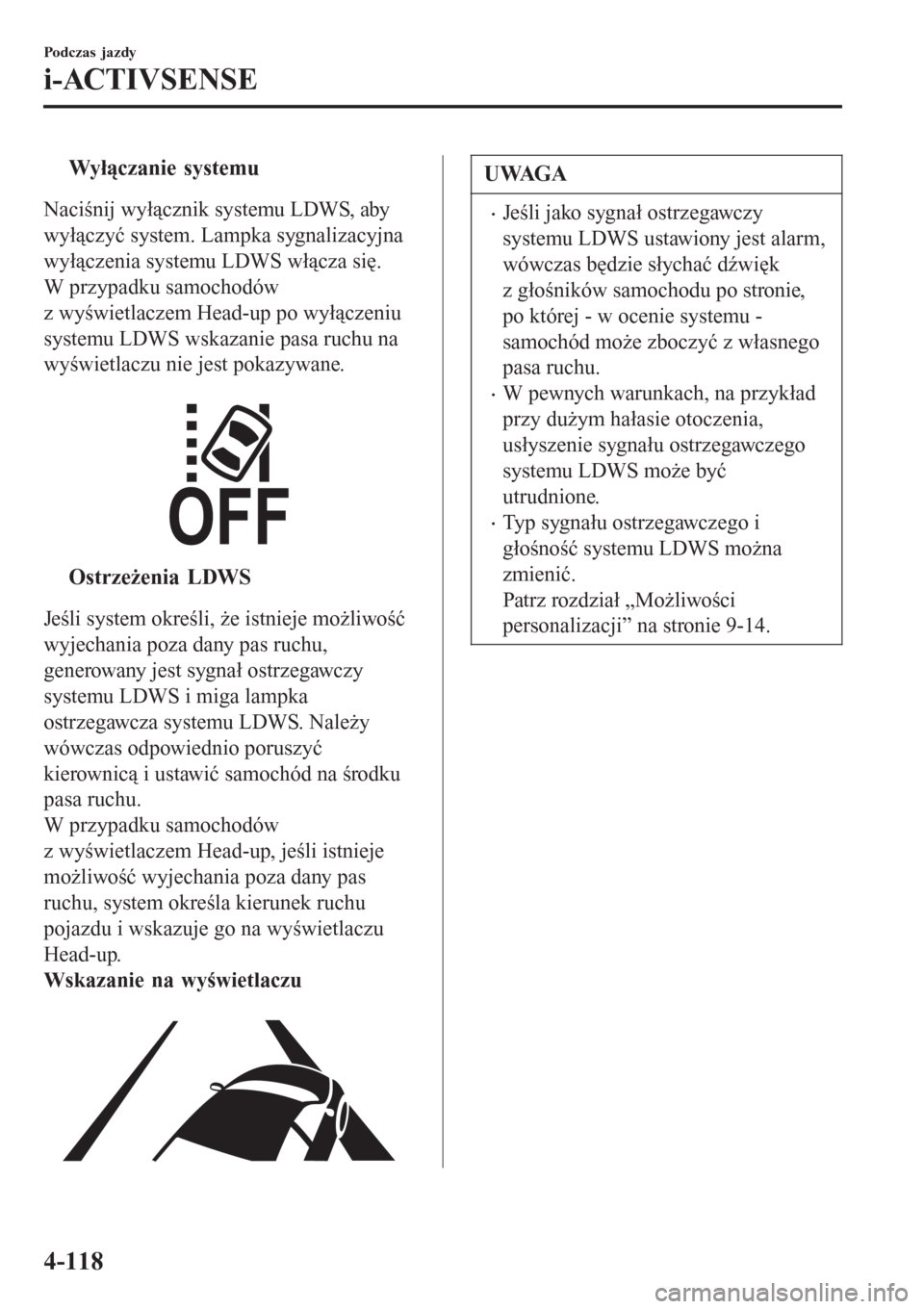

tWyłączanie systemu
Naciśnij wyłącznik systemu LDWS, aby
wyłączyć system. Lampka sygnalizacyjna
wyłączenia systemu LDWS włącza się.
W przypadku samochodów
z wyświetlaczem Head-up po wyłączeniu
systemu LDWS wskazanie pasa ruchu na
wyświetlaczu nie jest pokazywane.

tOstrzeżenia LDWS
Jeśli system określi, że istnieje możliwość
wyjechania poza dany pas ruchu,
generowany jest sygnał ostrzegawczy
systemu LDWS i miga lampka
ostrzegawcza systemu LDWS. Należy
wówczas odpowiednio poruszyć
kierownicą i ustawić samochód na środku
pasa ruchu.
W przypadku samochodów
z wyświetlaczem Head-up, jeśli istnieje
możliwość wyjechania poza dany pas
ruchu, system określa kierunek ruchu
pojazdu i wskazuje go na wyświetlaczu
Head-up.
Wskazanie na wyświetlaczu

UWAGA
•Jeśli jako sygnał ostrzegawczy
systemu LDWS ustawiony jest alarm,
wówczas będzie słychać dźwięk
z głośników samochodu po stronie,
po której - w ocenie systemu -
samochód może zboczyć z własnego
pasa ruchu.
•W pewnych warunkach, na przykład
przy dużym hałasie otoczenia,
usłyszenie sygnału ostrzegawczego
systemu LDWS może być
utrudnione.
•Typ sygnału ostrzegawczego i
głośność systemu LDWS można
zmienić.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-14.
Podczas jazdy
i-ACTIVSENSE
4-118

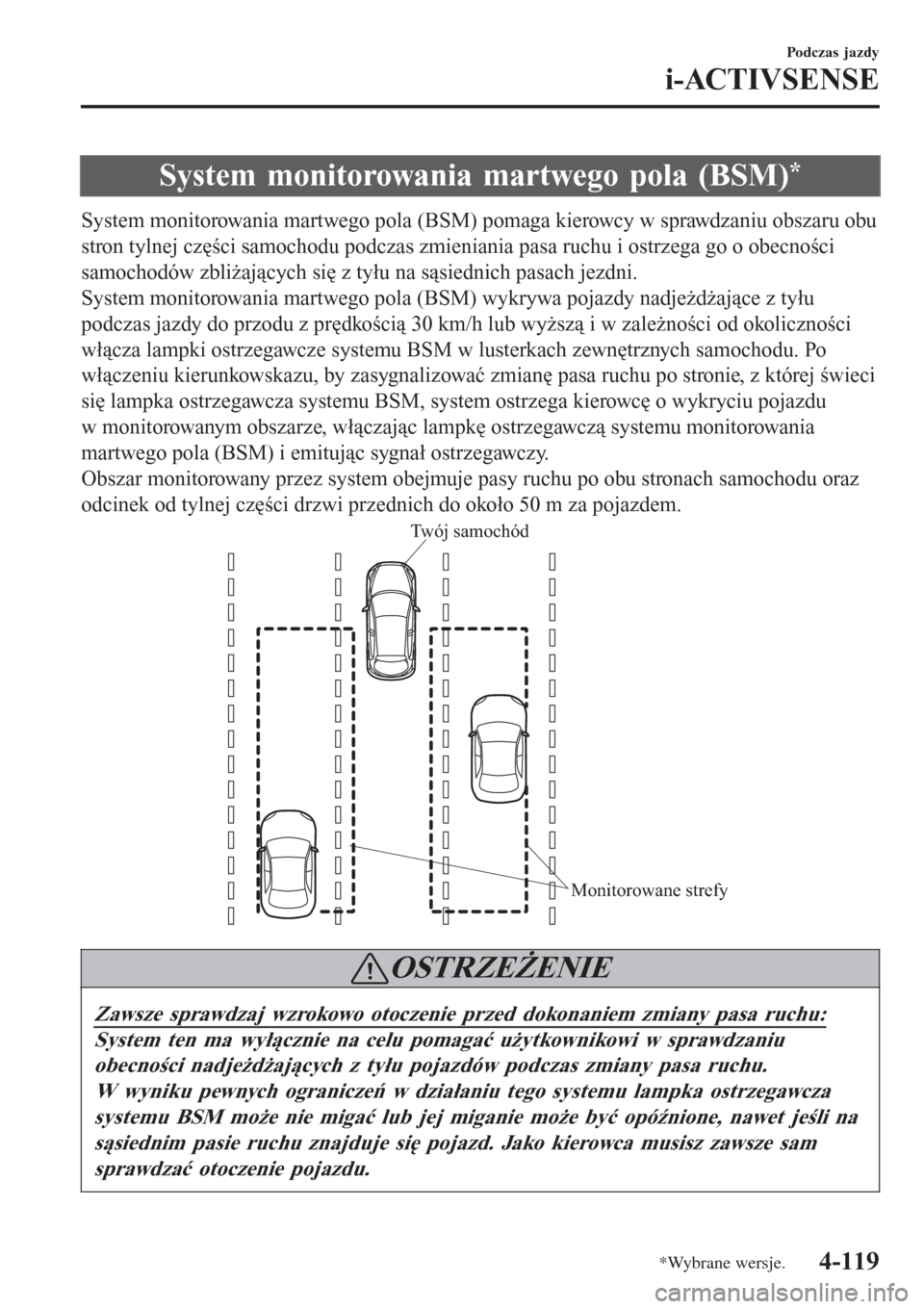

System monitorowania martwego pola (BSM)*
System monitorowania martwego pola (BSM) pomaga kierowcy w sprawdzaniu obszaru obu
stron tylnej części samochodu podczas zmieniania pasa ruchu i ostrzega go o obecności
samochodów zbliżających się z tyłu na sąsiednich pasach jezdni.
System monitorowania martwego pola (BSM) wykrywa pojazdy nadjeżdżające z tyłu
podczas jazdy do przodu z prędkością 30 km/h lub wyższą i w zależności od okoliczności
włącza lampki ostrzegawcze systemu BSM w lusterkach zewnętrznych samochodu. Po
włączeniu kierunkowskazu, by zasygnalizować zmianę pasa ruchu po stronie, z której świeci
się lampka ostrzegawcza systemu BSM, system ostrzega kierowcę o wykryciu pojazdu
w monitorowanym obszarze, włączając lampkę ostrzegawczą systemu monitorowania
martwego pola (BSM) i emitując sygnał ostrzegawczy.
Obszar monitorowany przez system obejmuje pasy ruchu po obu stronach samochodu oraz
odcinek od tylnej części drzwi przednich do około 50 m za pojazdem.
Monitorowane strefy Twój samochód
OSTRZEŻENIE
Zawsze sprawdzaj wzrokowo otoczenie przed dokonaniem zmiany pasa ruchu:
System ten ma wyłącznie na celu pomagać użytkownikowi w sprawdzaniu
obecności nadjeżdżających z tyłu pojazdów podczas zmiany pasa ruchu.
W wyniku pewnych ograniczeń w działaniu tego systemu lampka ostrzegawcza
systemu BSM może nie migać lub jej miganie może być opóźnione, nawet jeśli na
sąsiednim pasie ruchu znajduje się pojazd. Jako kierowca musisz zawsze sam
sprawdzać otoczenie pojazdu.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-119

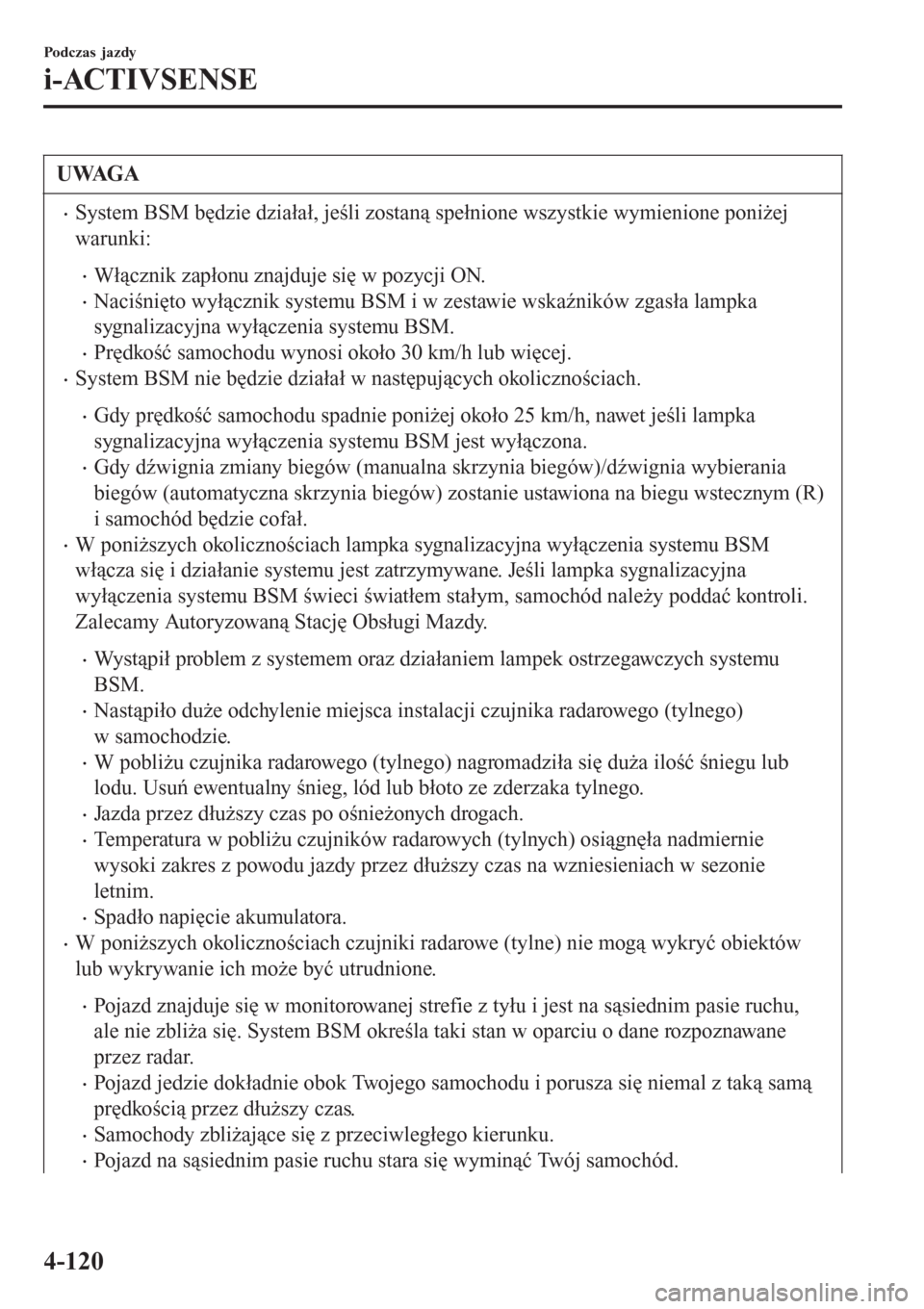

UWAGA
•System BSM będzie działał, jeśli zostaną spełnione wszystkie wymienione poniżej
warunki:
•Włącznik zapłonu znajduje się w pozycji ON.
•Naciśnięto wyłącznik systemu BSM i w zestawie wskaźników zgasła lampka
sygnalizacyjna wyłączenia systemu BSM.
•Prędkość samochodu wynosi około 30 km/h lub więcej.
•System BSM nie będzie działał w następujących okolicznościach.
•Gdy prędkość samochodu spadnie poniżej około 25 km/h, nawet jeśli lampka
sygnalizacyjna wyłączenia systemu BSM jest wyłączona.
•Gdy dźwignia zmiany biegów (manualna skrzynia biegów)/dźwignia wybierania
biegów (automatyczna skrzynia biegów) zostanie ustawiona na biegu wstecznym (R)
i samochód będzie cofał.
•W poniższych okolicznościach lampka sygnalizacyjna wyłączenia systemu BSM
włącza się i działanie systemu jest zatrzymywane. Jeśli lampka sygnalizacyjna
wyłączenia systemu BSM świeci światłem stałym, samochód należy poddać kontroli.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Wystąpił problem z systemem oraz działaniem lampek ostrzegawczych systemu
BSM.
•Nastąpiło duże odchylenie miejsca instalacji czujnika radarowego (tylnego)
w samochodzie.
•W pobliżu czujnika radarowego (tylnego) nagromadziła się duża ilość śniegu lub
lodu. Usuń ewentualny śnieg, lód lub błoto ze zderzaka tylnego.
•Jazda przez dłuższy czas po ośnieżonych drogach.
•Temperatura w pobliżu czujników radarowych (tylnych) osiągnęła nadmiernie
wysoki zakres z powodu jazdy przez dłuższy czas na wzniesieniach w sezonie
letnim.
•Spadło napięcie akumulatora.
•W poniższych okolicznościach czujniki radarowe (tylne) nie mogą wykryć obiektów
lub wykrywanie ich może być utrudnione.
•Pojazd znajduje się w monitorowanej strefie z tyłu i jest na sąsiednim pasie ruchu,
ale nie zbliża się. System BSM określa taki stan w oparciu o dane rozpoznawane
przez radar.
•Pojazd jedzie dokładnie obok Twojego samochodu i porusza się niemal z taką samą
prędkością przez dłuższy czas.
•Samochody zbliżające się z przeciwległego kierunku.
•Pojazd na sąsiednim pasie ruchu stara się wyminąć Twój samochód.
Podczas jazdy
i-ACTIVSENSE
4-120
