4. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Uzun far ampulleri (Gündüz seyir
lambalar Õ)
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Kaputu kald Õr Õn Õz.
3. Konektör üzerindeki dile parma ÷ Õn Õzla
bast Õrarak ve konektörü a úa ÷ Õ do ÷ru
çekerek konektörü üniteden ay Õr Õn Õz.
4. Soketi ve ampul grubunu çeviriniz ve
ç Õkar Õn Õz. Ampulü, reflektördeki
yuvas Õndan dikkatli bir úekilde geriye
do ÷ru çekerek ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
K Õsa far ampulleri
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Kaputu kald Õr Õn Õz.
3. Konektör üzerindeki dile parma ÷ Õn Õzla
bast Õrarak ve konektörü a úa ÷ Õ do ÷ru
çekerek konektörü üniteden ay Õr Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-49
Page 522 of 647
4. Soketi ve ampul grubunu çeviriniz ve
ç Õkar Õn Õz. Ampulü, reflektördeki
yuvas Õndan dikkatli bir úekilde geriye
do ÷ru çekerek ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Gündüz seyir lambalar Õ/Park lambalar Õ
(LED farlar Õ olan araçlarda)
LED ampul entegre bir ünite oldu ÷undan
tek bir ünite olarak de ÷i útirilemez.
LED ampulün ünite ile birlikte
de ÷i útirilmesi gereklidir. De ÷i úim
gerekti ÷inde Yetkili Mazda Servisine
gitmenizi öneririz.
Park lambalar Õ (Halojen farl Õ)
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
3. Ampulü yuvas Õndan ç Õkar Õn Õz.
4. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Ön sinyaller
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Vidalar Õ saat yönünün tersine çeviriniz
ve sökünüz, ard Õndan çamurlu ÷u
s Õy Õr Õn Õz.
3. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-50
Page 523 of 647
4. Ampulü yuvas Õndan ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Yan yön gösterge Õ ú Õklar Õ, üçüncü fren
lambas Õ, ön sis lambalar Õ*, bagaj
lambas Õ (LED farl Õ)
LED ampul entegre bir ünite oldu ÷undan
tek bir ünite olarak de ÷i útirilemez.
LED ampulün ünite ile birlikte
de ÷i útirilmesi gereklidir. De ÷i úim
gerekti ÷inde Yetkili Mazda Servisine
gitmenizi öneririz.

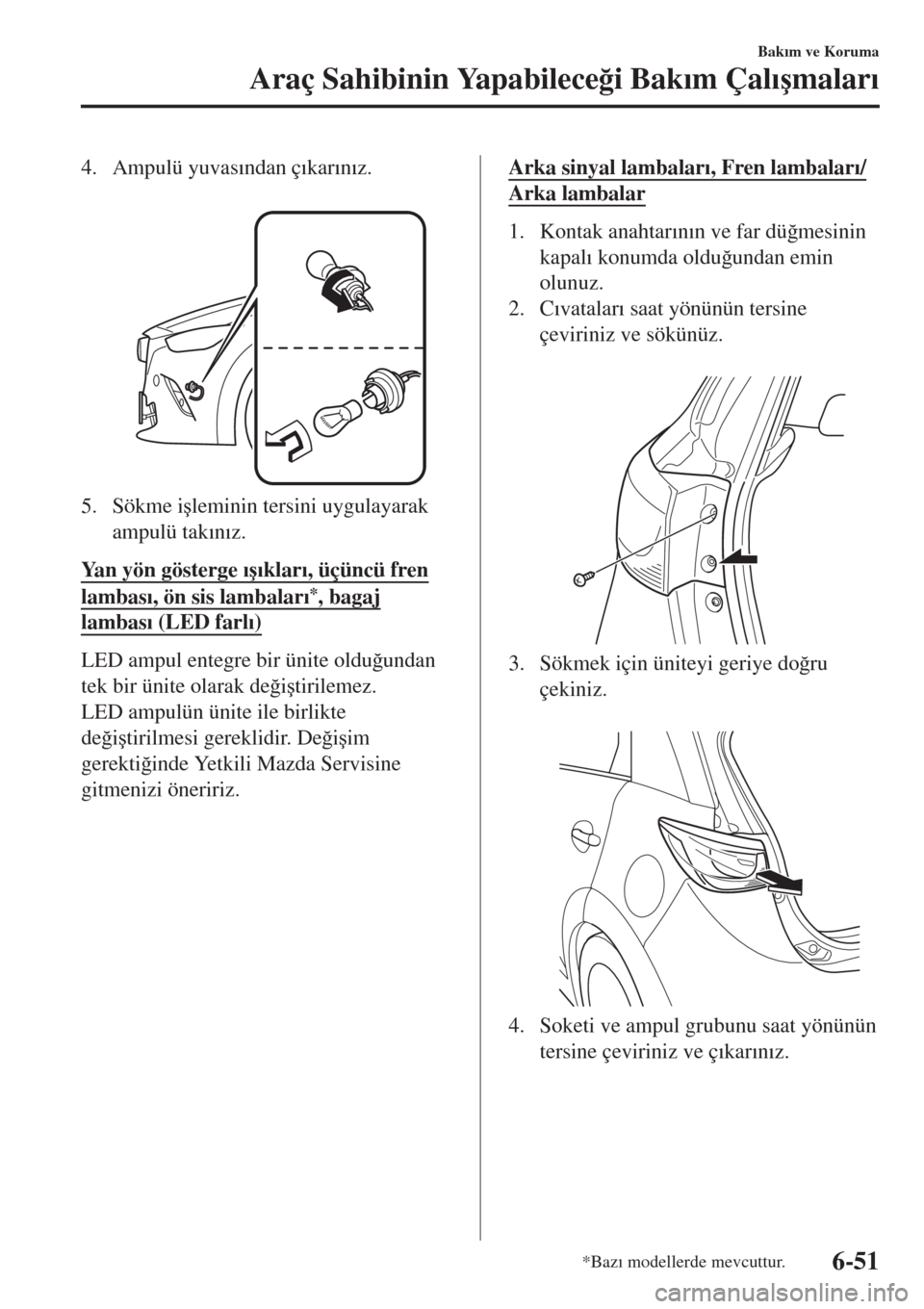

Arka sinyal lambalar Õ, Fren lambalar Õ/
Arka lambalar
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. C Õvatalar Õ saat yönünün tersine
çeviriniz ve sökünüz.
3. Sökmek için üniteyi geriye do ÷ru
çekiniz.
4. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
*Baz Õ modellerde mevcuttur.6-51
Page 524 of 647
5. Ampulü yuvas Õndan ç Õkar Õn Õz.
Arka sinyaller
Fren lambalar Õ/Arka lambalar
(LED tipi)
LED ampul entegre bir ünite
oldu ÷undan tek bir ünite olarak
de ÷i útirilemez.
LED ampulün ünite ile birlikte
de ÷i útirilmesi gereklidir. De ÷i úim
gerekti ÷inde Yetkili Mazda Servisine
gitmenizi öneririz.
(Ampul tipi)
6. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Geri vites lambalar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Kapa ÷ Õ ç Õkart Õn Õz.
3. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
4. Ampulü yuvas Õndan ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-52
Page 525 of 647

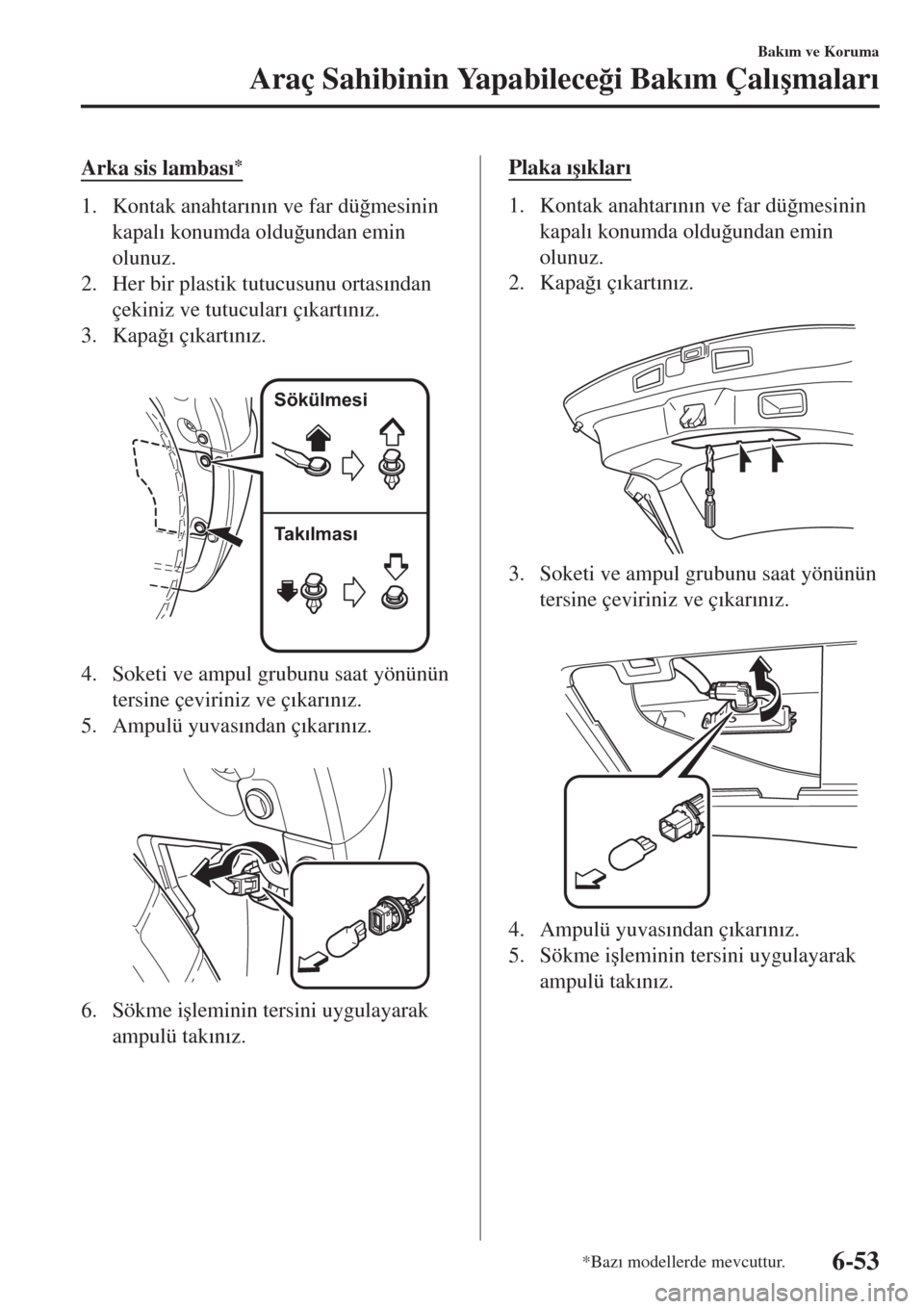

Arka sis lambas Õ*
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Her bir plastik tutucusunu ortas Õndan
çekiniz ve tutucular Õ ç Õkart Õn Õz.
3. Kapa ÷ Õ ç Õkart Õn Õz.
Sökülmesi
Takılması
4. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
5. Ampulü yuvas Õndan ç Õkar Õn Õz.
6. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Plaka Õ ú Õklar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Kapa ÷ Õ ç Õkart Õn Õz.
3. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
4. Ampulü yuvas Õndan ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
*Baz Õ modellerde mevcuttur.6-53
Page 526 of 647
t øç Ayd Õnlatma Ampullerinin
De ÷i útirilmesi
Tavan lambalar Õ (Ön)/Harita lambalar Õ,
Tavan lambalar Õ (Arka)
1. Lenslere zarar vermemek için düz ba úl Õ
küçük bir tornaviday Õ yumu úak bir
bezle sar Õn Õz ve lensin kenar Õn Õ bu
tornavidayla kald Õrarak ç Õkar Õn Õz.
2. Ampulü çekerek ç Õkar Õn Õz.
Tavan lambalar Õ (Ön)/Harita
lambalar Õ
Tavan lambas Õ (Arka)*
Kenar
3. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bagaj bölmesi lambas Õ
1. Lenslere zarar vermemek için düz ba úl Õ
küçük bir tornaviday Õ yumu úak bir
bezle sar Õn Õz ve lens ünitesini kenar Õn Õ
bu tornavidayla kald Õrarak ç Õkar Õn Õz.
2. Ampulü çekerek ç Õkar Õn Õz.
3. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-54
Page 527 of 647
Sigortalar
Arac Õn Õz Õn elektrik sistemi sigortalarla
korunmu útur.
Lambalardan, aksesuarlardan veya
kumandalardan biri çal Õ úmazsa ilgili devre
koruyucusunu kontrol ediniz.
Sigortalardan biri yand Õ ÷ Õnda, sigorta
içinde bulunan element eriyecektir.
Ay n Õ sigorta sürekli yan Õyorsa, bu sistemi
kullanmay Õn Õz ve en k Õsa zamanda bir
Yetkili Mazda Servisi’ne ba úvurunuz.
tSigortalar Õn De ÷i útirilmesi
Arac Õn Õz Õn sol taraf Õndaki sigortalar Õn
de ÷i útirilmesi
Elektrik sistemi çal Õ úm Õyorsa önce
arac Õn Õz Õn sol taraf Õndaki sigortalar Õ
kontrol ediniz.
1. Kontak anahtar Õn Õn ve di ÷er
dü ÷melerin kapal Õ oldu ÷undan emin
olunuz.
2. Sigorta paneli kapa ÷ Õn Õ aç Õn Õz.
3. Motor bölmesindeki sigorta kutusu
kapa ÷ Õ üzerindeki çekme k Õsm Õndan
tutarak sigortay Õ düz bir úekilde d Õ úar Õ
çekiniz.
4. Sigortay Õ kontrol ediniz ve yanm Õ úsa
de ÷i útiriniz.
NormalYanmış
5. Ayn Õ amper de ÷erinde yeni bir sigorta
tak Õn Õz ve iyice yerine yerle úti ÷inden
emin olunuz. E ÷er yerine oturmazsa,
bir uzmana takt Õr Õn Õz. Yetkili Mazda
Servisi’ne ba úvurman Õz Õ öneririz.
Yedek sigortan Õz yoksa, arac Õn
çal Õ úmas Õ için gerekli olmayan müzik
sistemi veya ç Õk Õ ú devrelerindeki ayn Õ
amper de ÷erine sahip bir sigortay Õ
kullanabilirsiniz.
D øKKAT
Sigortalar Õ mutlaka orijinal Mazda
sigortas Õ ya da ayn Õ de ÷erde bir
sigortayla de ÷i útiriniz. Aksi takdirde,
elektrik sistemine zarar verebilirsiniz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-55
Page 528 of 647
6. Kapa ÷ Õ yeniden tak Õn Õz ve güvenli bir
úekilde yerle úti ÷inden emin olunuz.
Kaput alt Õndaki sigortalar Õn
de ÷i útirilmesi
Farlar veya di ÷er elektrikli sistemler
çal Õ úm Õyorsa ve kabindeki sigortalarda bir
sorun yoksa, kaputun alt Õndaki sigorta
kutusunu kontrol ediniz. Sigortalardan biri
yanm Õ úsa, de ÷i útiriniz. A úa ÷ Õdaki ad Õmlar Õ
takip ediniz:
1. Kontak anahtar Õn Õn ve di ÷er
dü ÷melerin kapal Õ oldu ÷undan emin
olunuz.
2. Sigorta kutusu kapa ÷ Õn Õ ç Õkart Õn Õz.
3. ANA sigorta yan Õ úsa, bu sigortan Õn
yerine ayn Õ ampere sahip yeni bir
sigorta tak Õn Õz.
Normal
Yanmış
UYARI
Ana sigortay Õ ve multiplex gecikmeli
sigortalar Õ kendiniz de ÷i útirmeyin.
De ÷i úim için Yetkili Mazda Servisi’ne
ba úvurunuz:
Bunlar yüksek ak Õml Õ olduklar Õndan
bu sigortalar Õ kendiniz de ÷i útirmeniz
tehlikelidir. Sigortan Õn hatal Õ úekilde
de ÷i útirilmesi yang Õna yol açabilecek
bir elektrik úokuna veya k Õsa devreye
neden olabilir.
4. Kapa ÷ Õ yeniden tak Õn Õz ve güvenli bir
úekilde yerle úti ÷inden emin olunuz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-56
Page 529 of 647
tSigorta Paneli Özellikleri
Sigorta kutusu (Motor bölmesi)
TANIMAMPERKORUNAN PARÇA
1 C/U IG1 15 A Çe úitli devrelerin korunmas Õ için
2 MOTOR IG1 7,5 A Motor kontrol sistemi
3 AÇILIR TAVAN 10 A
Aç Õl Õr tavan
*
4 ARACIN øÇ ø15 A Tavan lambas Õ
5
7,5 A Motor kontrol sistemi
6 AUDIO2 15 A Müzik sistemi
7 METER1 10 A Gösterge paneli
8 SRS1 7,5 A Hava yast Õ ÷ Õ
9 METER2 7,5 A
Gösterge paneli
*
10 RADIO 7,5 A Müzik sistemi
11 ENGINE3 15 A Motor kontrol sistemi
12 ENGINE1 15 A Motor kontrol sistemi
13 ENGINE2 15 A Motor kontrol sistemi
14 AUDIO1 25 A Müzik sistemi
15 A/C MAG 7,5 A
Klima
*
16 AT PUMP 15 A
ùanz Õman kontrol sistemi*
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
*Baz Õ modellerde mevcuttur.6-57
Page 530 of 647
TANIMAMPERKORUNAN PARÇA
17 AT 15 A
ùanz Õman kontrol sistemi
*
18 D.LOCK 25 A Merkezi kilitleme sistemi
19 H/L RH 20 A FAR (SA ö)
20
7,5 A Motor kontrol sistemi
21 TAIL 20 A Arka lambalar, Plaka lambalar Õ, Konum lambalar Õ
22ŠŠ Š
23 ROOM 25 A Tavan lambas Õ
24 FOG 15 A
Ön sis lambalar Õ
*
25 H/CLEAN 20 A
Far y Õkay Õc Õs Õ*
26 STOP 10 A
Fren lambalar Õ, Arka sis lambas Õ*
27 KORNA 15 A Korna
28 H/L LH 20 A Far (SOL)
29 ABS/DSC S 30 A
ABS, Dinamik denge kontrol sistemi
*
30 HAZARD 15 A Dörtlü fla úör, Yön gösterge lambalar Õ
31 FUEL PUMP 15 A
Ya k Õt sistemi
*
32 FUEL WARM 25 A
Ya k Õt Õs Õt Õc Õs Õ*
33 WIPER 20 A Ön cam silece ÷i
34
50 A Çe úitli devrelerin korunmas Õ için
35 FAN2 30 AŠ
36 FUEL PUMP 30 AŠ
37 ABS/DSC M 50 A
ABS, Dinamik denge kontrol sistemi
*
38 EVVT 20 A
Motor kontrol sistemi*
39ŠŠ Š
40 FAN1 30 AŠ
41 FAN3 40 A
So ÷utma fan Õ
*
42 ENG.MAIN 40 A Motor kontrol sistemi
43 EPS 60 A
Hidrolik direksiyon sistemi
*
44 DEFOG 40 A Arka Cam Bu ÷u Çözücüsü
45 IG2 30 A Çe úitli devrelerin korunmas Õ için
46 INJECTOR 30 A
Motor kontrol sistemi
*
47 HEATER 40 A Klima
48 P.WINDOW1 30 A Otomatik camlar
49 DCDC DE 40 A
Çe úitli devrelerin korunmas Õ için
*
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-58*Baz Õ modellerde mevcuttur.
