MAZDA MODEL CX-3 2015 Manuale del proprietario (in Italian)

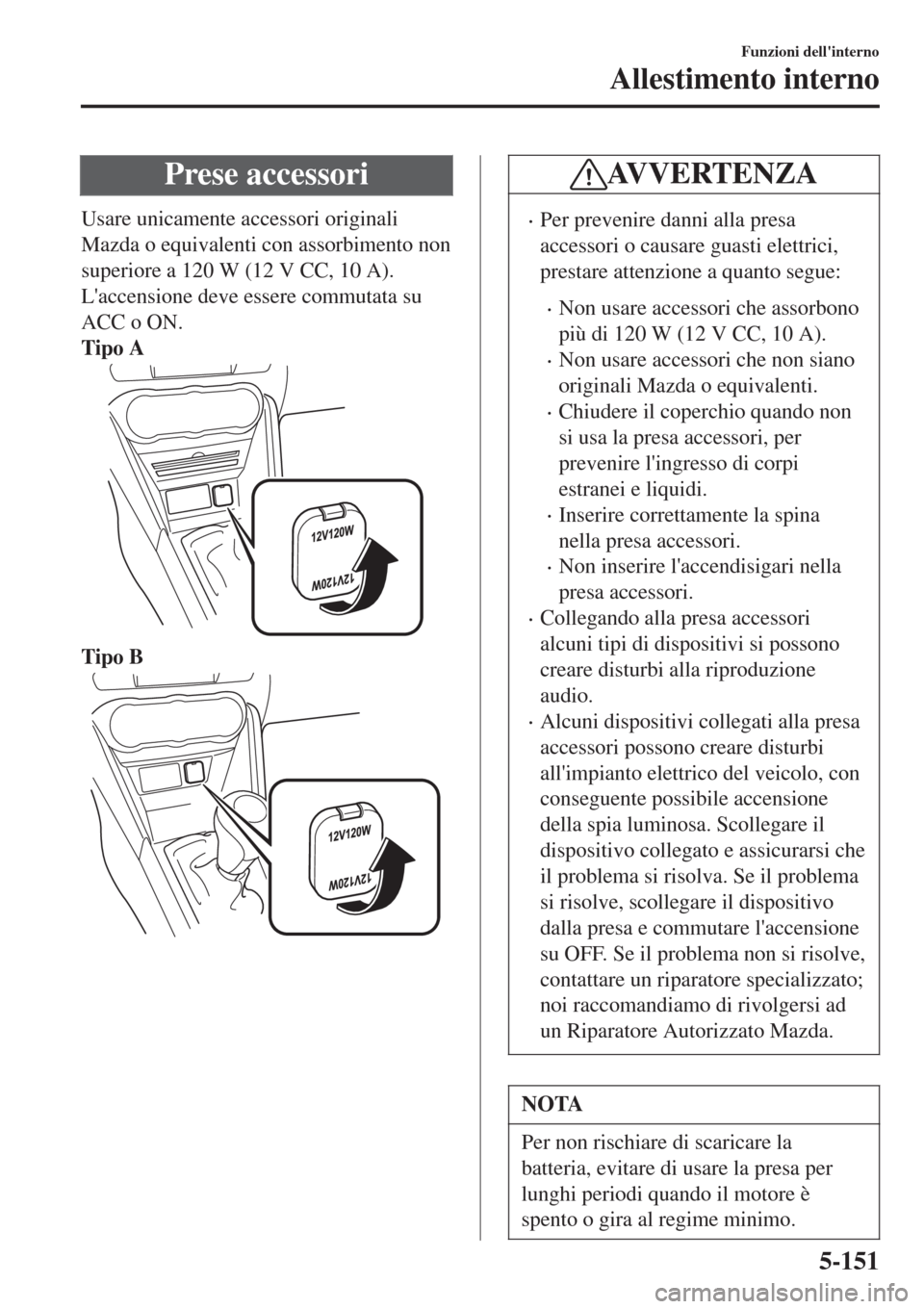

Prese accessori
Usare unicamente accessori originali
Mazda o equivalenti con assorbimento non
superiore a 120 W (12 V CC, 10 A).
L'accensione deve essere commutata su
ACC o ON.
Tipo A
Tipo B

AVVERTENZA
•Per prevenire danni alla presa
accessori o causare guasti elettrici,
prestare attenzione a quanto segue:
•Non usare accessori che assorbono
più di 120 W (12 V CC, 10 A).
•Non usare accessori che non siano
originali Mazda o equivalenti.
•Chiudere il coperchio quando non
si usa la presa accessori, per
prevenire l'ingresso di corpi
estranei e liquidi.
•Inserire correttamente la spina
nella presa accessori.
•Non inserire l'accendisigari nella
presa accessori.
•Collegando alla presa accessori
alcuni tipi di dispositivi si possono
creare disturbi alla riproduzione
audio.
•Alcuni dispositivi collegati alla presa
accessori possono creare disturbi
all'impianto elettrico del veicolo, con
conseguente possibile accensione
della spia luminosa. Scollegare il
dispositivo collegato e assicurarsi che
il problema si risolva. Se il problema
si risolve, scollegare il dispositivo
dalla presa e commutare l'accensione
su OFF. Se il problema non si risolve,
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
NOTA
Per non rischiare di scaricare la
batteria, evitare di usare la presa per
lunghi periodi quando il motore è
spento o gira al regime minimo.
Funzioni dell'interno
Allestimento interno
5-151

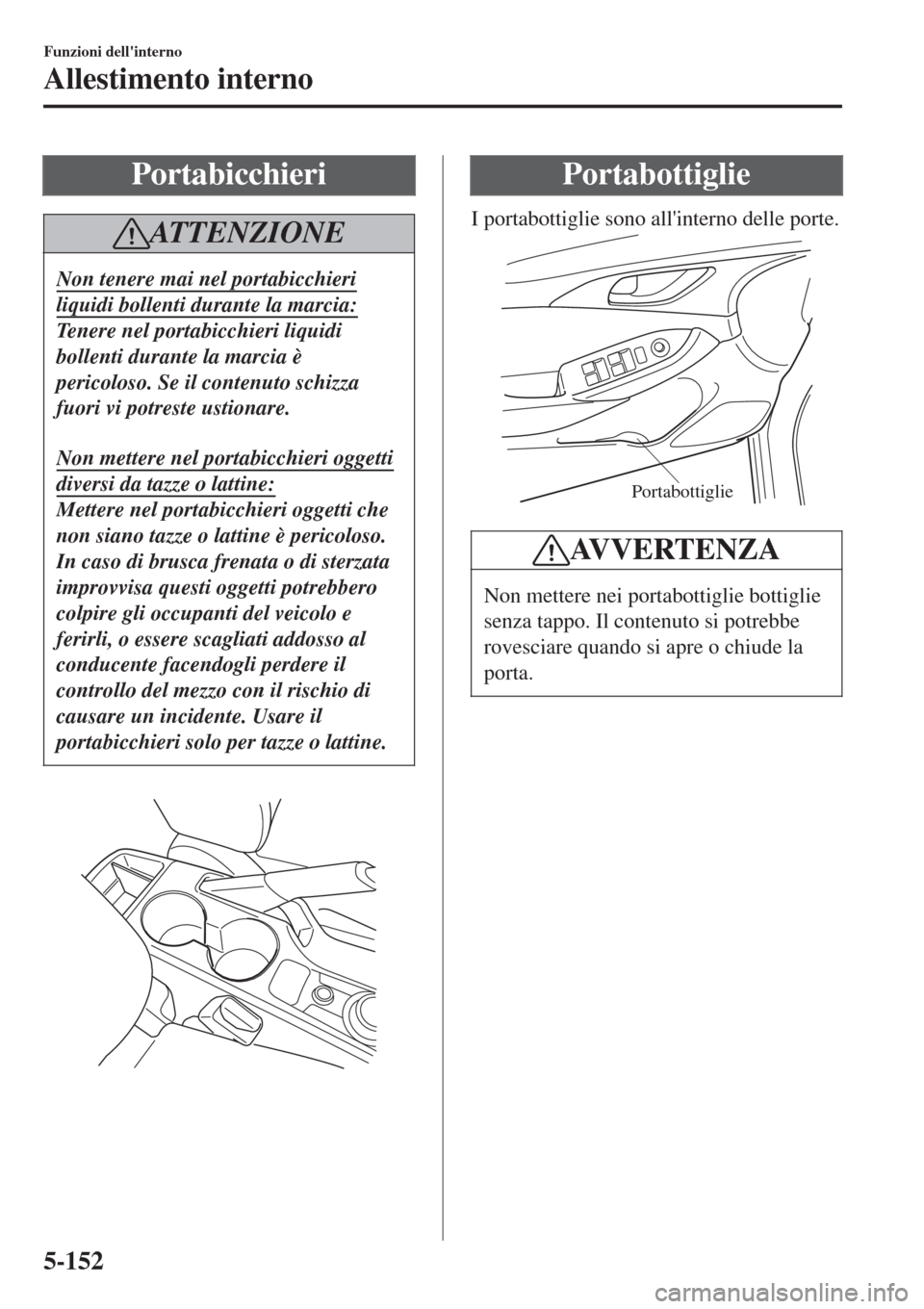

Portabicchieri
ATTENZIONE
Non tenere mai nel portabicchieri
liquidi bollenti durante la marcia:
Tenere nel portabicchieri liquidi
bollenti durante la marcia è
pericoloso. Se il contenuto schizza
fuori vi potreste ustionare.
Non mettere nel portabicchieri oggetti
diversi da tazze o lattine:
Mettere nel portabicchieri oggetti che
non siano tazze o lattine è pericoloso.
In caso di brusca frenata o di sterzata
improvvisa questi oggetti potrebbero
colpire gli occupanti del veicolo e
ferirli, o essere scagliati addosso al
conducente facendogli perdere il
controllo del mezzo con il rischio di
causare un incidente. Usare il
portabicchieri solo per tazze o lattine.
Portabottiglie
I portabottiglie sono all'interno delle porte.
Portabottiglie
AVVERTENZA
Non mettere nei portabottiglie bottiglie
senza tappo. Il contenuto si potrebbe
rovesciare quando si apre o chiude la
porta.
Funzioni dell'interno
Allestimento interno
5-152

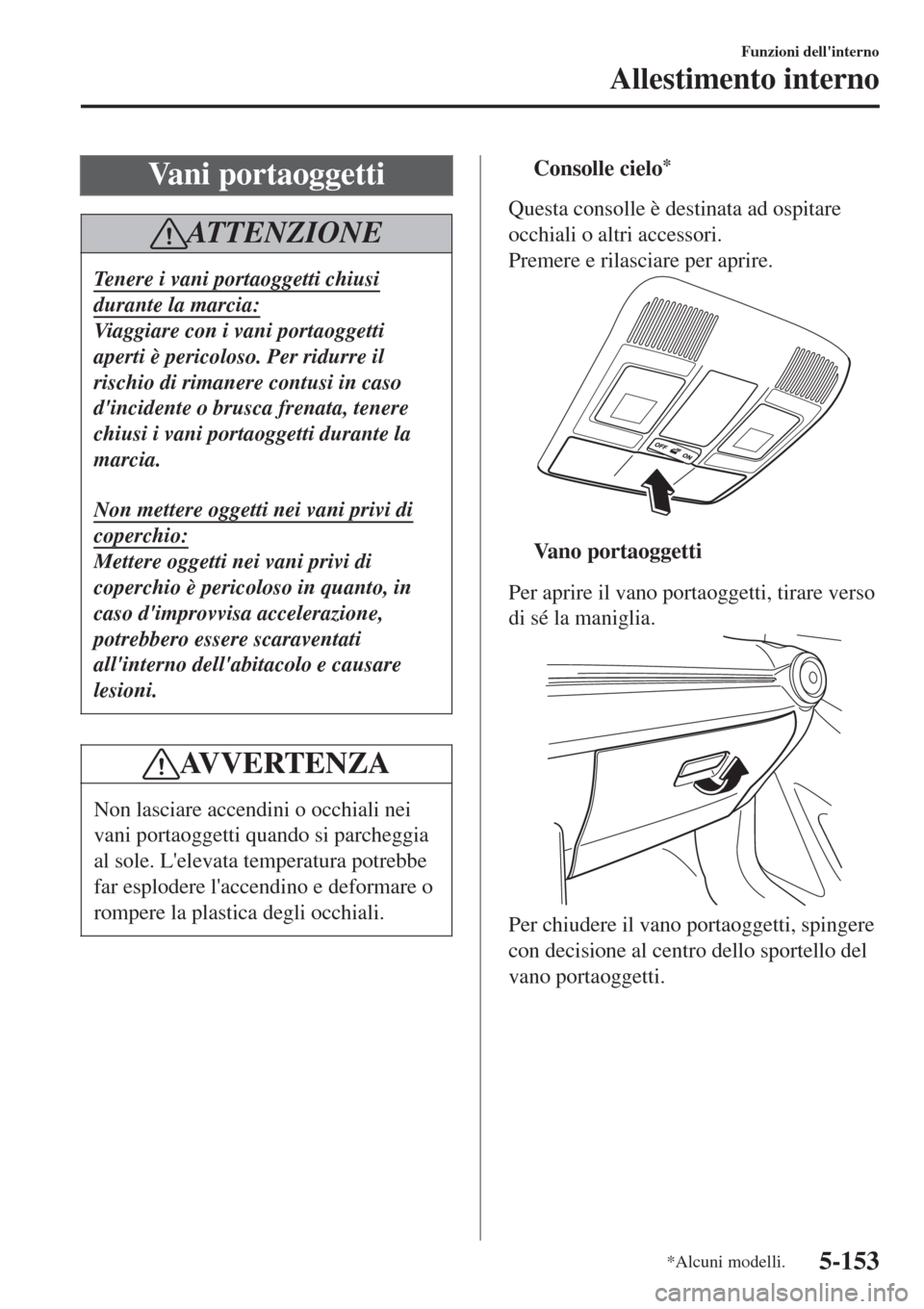

Vani portaoggetti
AT T E N Z I O N E
Tenere i vani portaoggetti chiusi
durante la marcia:
Viaggiare con i vani portaoggetti
aperti è pericoloso. Per ridurre il
rischio di rimanere contusi in caso
d'incidente o brusca frenata, tenere
chiusi i vani portaoggetti durante la
marcia.
Non mettere oggetti nei vani privi di
coperchio:
Mettere oggetti nei vani privi di
coperchio è pericoloso in quanto, in
caso d'improvvisa accelerazione,
potrebbero essere scaraventati
all'interno dell'abitacolo e causare
lesioni.
AV V E R T E N Z A
Non lasciare accendini o occhiali nei
vani portaoggetti quando si parcheggia
al sole. L'elevata temperatura potrebbe
far esplodere l'accendino e deformare o
rompere la plastica degli occhiali.
tConsolle cielo*
Questa consolle è destinata ad ospitare
occhiali o altri accessori.
Premere e rilasciare per aprire.
ttVano portaoggetti
Per aprire il vano portaoggetti, tirare verso
di sé la maniglia.
Per chiudere il vano portaoggetti, spingere
con decisione al centro dello sportello del
vano portaoggetti.
Funzioni dell'interno
Allestimento interno
*Alcuni modelli.5-153

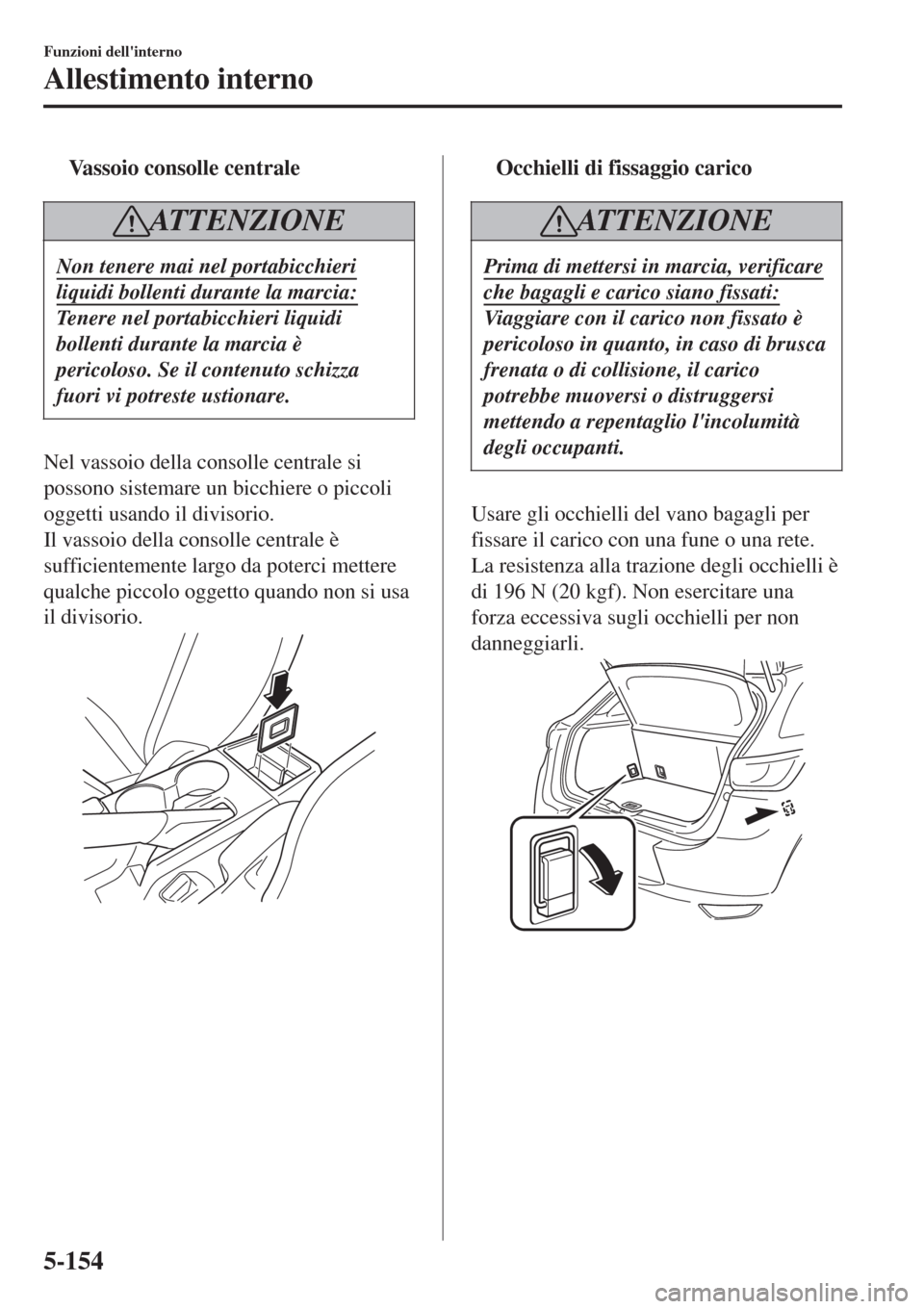

tVassoio consolle centrale
ATTENZIONE
Non tenere mai nel portabicchieri
liquidi bollenti durante la marcia:
Tenere nel portabicchieri liquidi
bollenti durante la marcia è
pericoloso. Se il contenuto schizza
fuori vi potreste ustionare.
Nel vassoio della consolle centrale si
possono sistemare un bicchiere o piccoli
oggetti usando il divisorio.
Il vassoio della consolle centrale è
sufficientemente largo da poterci mettere
qualche piccolo oggetto quando non si usa
il divisorio.
ttOcchielli di fissaggio carico
ATTENZIONE
Prima di mettersi in marcia, verificare
che bagagli e carico siano fissati:
Viaggiare con il carico non fissato è
pericoloso in quanto, in caso di brusca
frenata o di collisione, il carico
potrebbe muoversi o distruggersi
mettendo a repentaglio l'incolumità
degli occupanti.
Usare gli occhielli del vano bagagli per
fissare il carico con una fune o una rete.
La resistenza alla trazione degli occhielli è
di 196 N (20 kgf). Non esercitare una
forza eccessiva sugli occhielli per non
danneggiarli.
Funzioni dell'interno
Allestimento interno
5-154

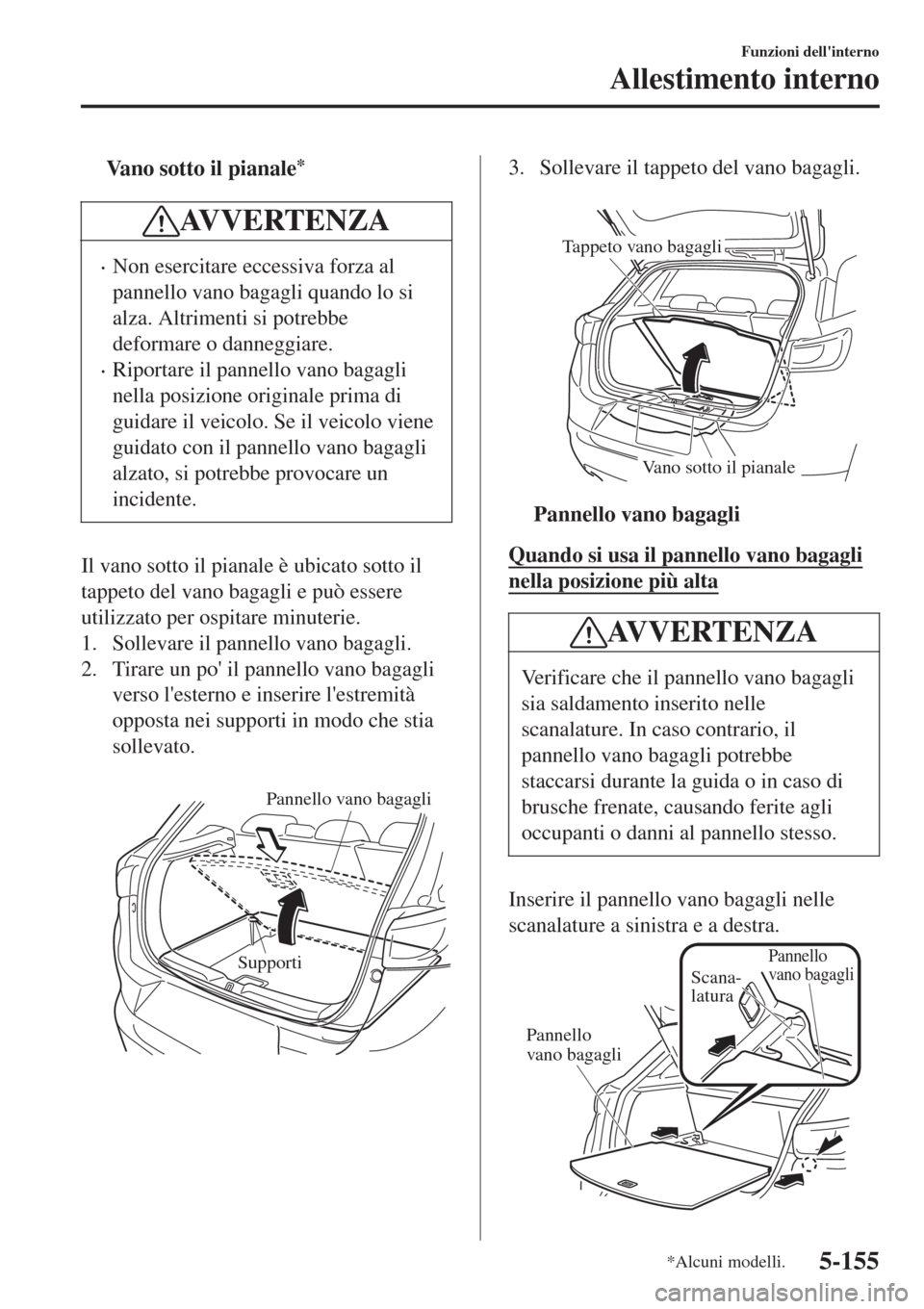

tVano sotto il pianale*
AV V E R T E N Z A
•Non esercitare eccessiva forza al
pannello vano bagagli quando lo si
alza. Altrimenti si potrebbe
deformare o danneggiare.
•Riportare il pannello vano bagagli
nella posizione originale prima di
guidare il veicolo. Se il veicolo viene
guidato con il pannello vano bagagli
alzato, si potrebbe provocare un
incidente.
Il vano sotto il pianale è ubicato sotto il
tappeto del vano bagagli e può essere
utilizzato per ospitare minuterie.
1. Sollevare il pannello vano bagagli.
2. Tirare un po' il pannello vano bagagli
verso l'esterno e inserire l'estremità
opposta nei supporti in modo che stia
sollevato.

Pannello vano bagagli
Supporti
3. Sollevare il tappeto del vano bagagli.

Tappeto vano bagagli
Vano sotto il pianale
ttPannello vano bagagli
Quando si usa il pannello vano bagagli
nella posizione più alta
AVVERTENZA
Verificare che il pannello vano bagagli
sia saldamento inserito nelle
scanalature. In caso contrario, il
pannello vano bagagli potrebbe
staccarsi durante la guida o in caso di
brusche frenate, causando ferite agli
occupanti o danni al pannello stesso.
Inserire il pannello vano bagagli nelle
scanalature a sinistra e a destra.
Scana-
laturaPannello
vano bagagli
Pannello
vano bagagli
Funzioni dell'interno
Allestimento interno
*Alcuni modelli.5-155

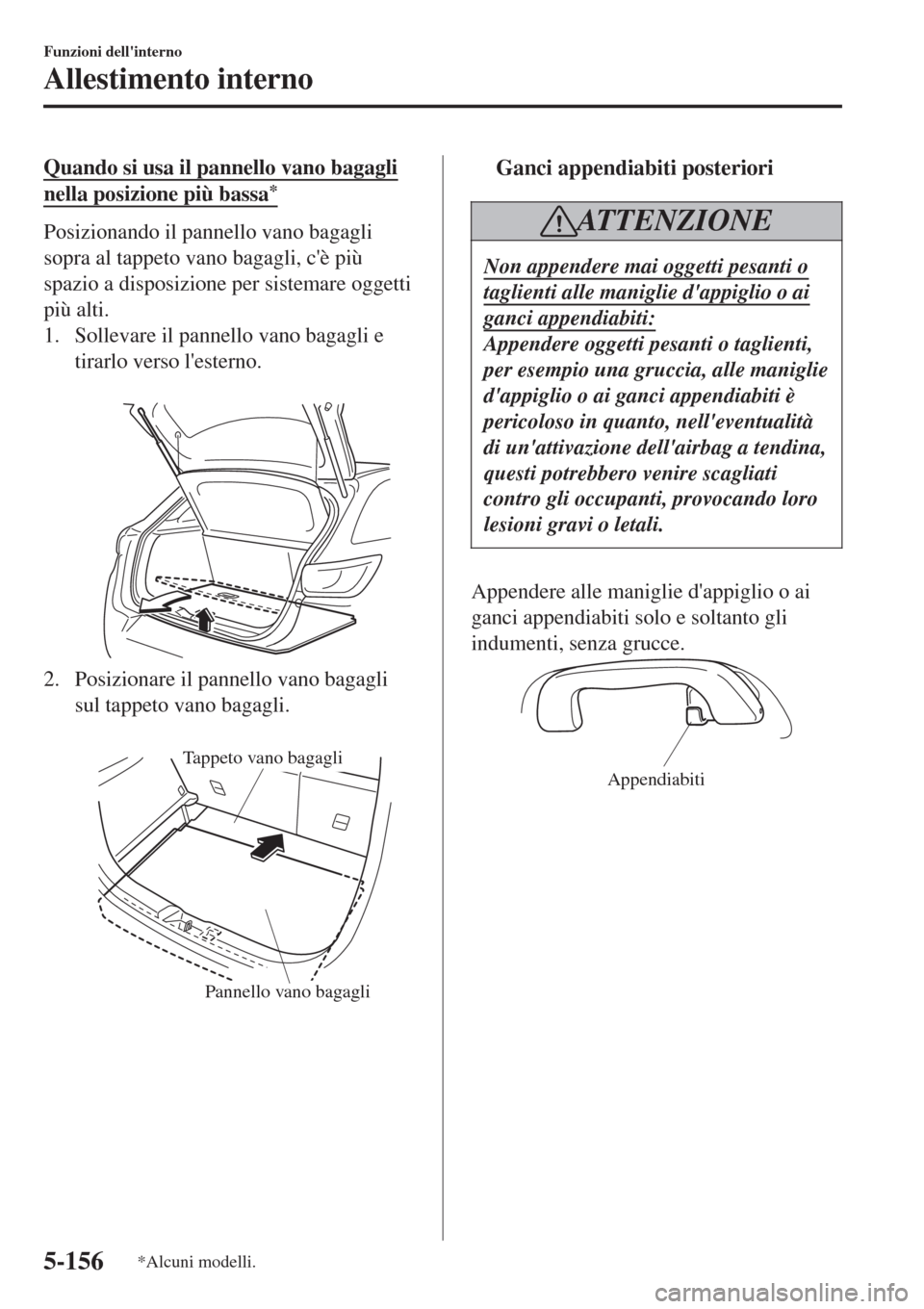

Quando si usa il pannello vano bagagli
nella posizione più bassa*
Posizionando il pannello vano bagagli
sopra al tappeto vano bagagli, c'è più
spazio a disposizione per sistemare oggetti
più alti.
1. Sollevare il pannello vano bagagli e
tirarlo verso l'esterno.

2. Posizionare il pannello vano bagagli
sul tappeto vano bagagli.

Tappeto vano bagagli
Pannello vano bagagli
ttGanci appendiabiti posteriori
ATTENZIONE
Non appendere mai oggetti pesanti o
taglienti alle maniglie d'appiglio o ai
ganci appendiabiti:
Appendere oggetti pesanti o taglienti,
per esempio una gruccia, alle maniglie
d'appiglio o ai ganci appendiabiti è
pericoloso in quanto, nell'eventualità
di un'attivazione dell'airbag a tendina,
questi potrebbero venire scagliati
contro gli occupanti, provocando loro
lesioni gravi o letali.
Appendere alle maniglie d'appiglio o ai
ganci appendiabiti solo e soltanto gli
indumenti, senza grucce.
Appendiabiti
Funzioni dell'interno
Allestimento interno
5-156*Alcuni modelli.

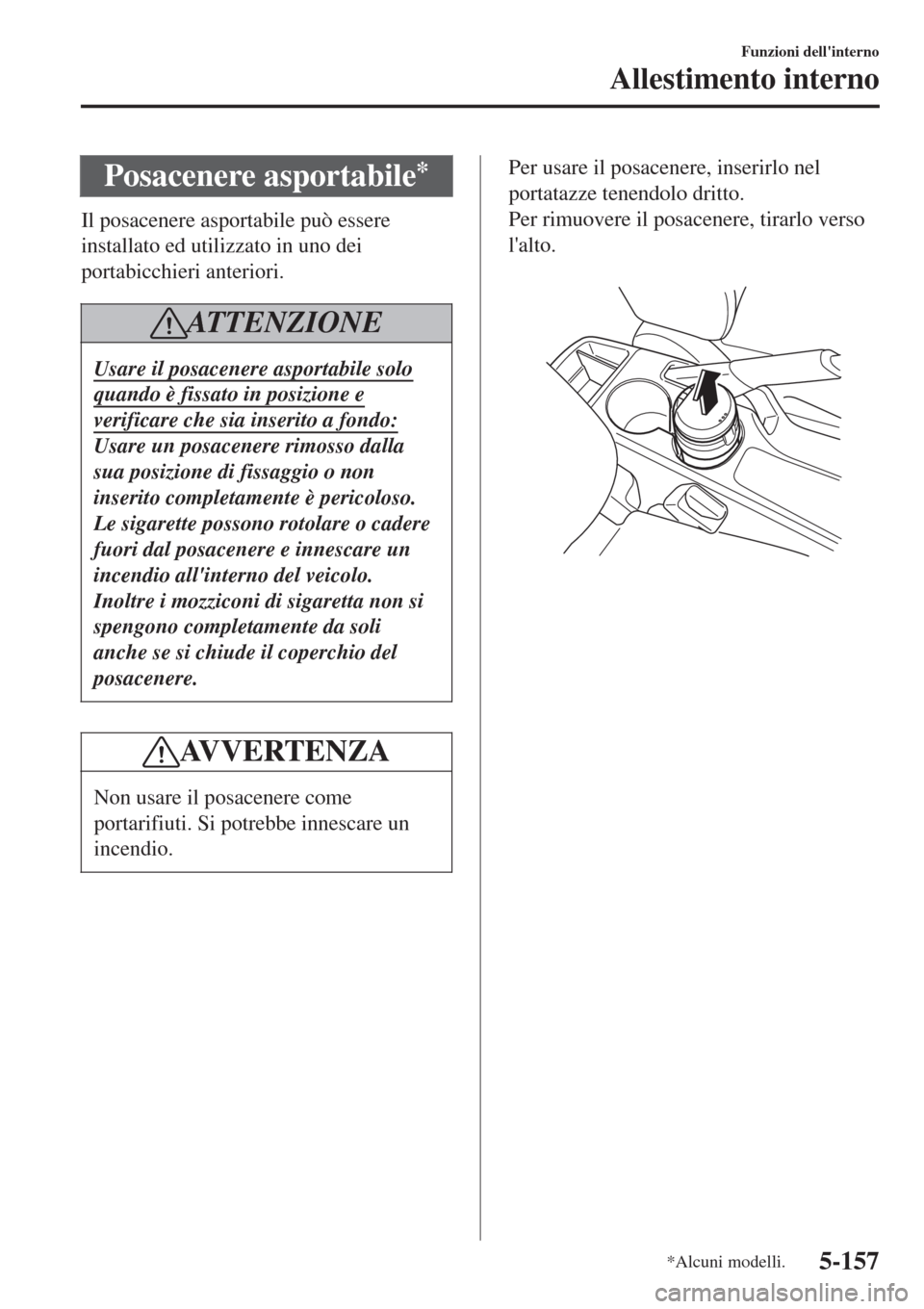

Posacenere asportabile*
Il posacenere asportabile può essere
installato ed utilizzato in uno dei
portabicchieri anteriori.
AT T E N Z I O N E
Usare il posacenere asportabile solo
quando è fissato in posizione e
verificare che sia inserito a fondo:
Usare un posacenere rimosso dalla
sua posizione di fissaggio o non
inserito completamente è pericoloso.
Le sigarette possono rotolare o cadere
fuori dal posacenere e innescare un
incendio all'interno del veicolo.
Inoltre i mozziconi di sigaretta non si
spengono completamente da soli
anche se si chiude il coperchio del
posacenere.
AV V E R T E N Z A
Non usare il posacenere come
portarifiuti. Si potrebbe innescare un
incendio.
Per usare il posacenere, inserirlo nel
portatazze tenendolo dritto.
Per rimuovere il posacenere, tirarlo verso
l'alto.

Funzioni dell'interno
Allestimento interno
*Alcuni modelli.5-157

MEMO
5-158

6Manutenzione e cura
Come mantenere la vostra Mazda in perfette condizioni.
Informazioni fondamentali............... 6-2
Introduzione..................................6-2
Manutenzione programmata............ 6-3
Manutenzione programmata......... 6-3
Monitoraggio manutenzione.......6-15
Manutenzione a cura
dell'utente......................................... 6-17
Precauzioni riguardanti la
manutenzione periodica a cura
dell'utente....................................6-17
Cofano........................................ 6-19
Panoramica vano motore............ 6-21
Olio motore.................................6-23
Refrigerante motore.................... 6-29
Fluido freni/frizione....................6-31
Fluido lavavetri e lavafari...........6-32
Lubrificazione carrozzeria.......... 6-33
Spazzole tergicristallo.................6-33
Batteria....................................... 6-37
Sostituzione batteria chiave........ 6-40
Pneumatici.................................. 6-43
Lampadine luci........................... 6-48
Fusibili........................................ 6-57
Cura dell'estetica............................. 6-62
Cura dell'esterno......................... 6-62
Cura dell'interno......................... 6-69
6-1

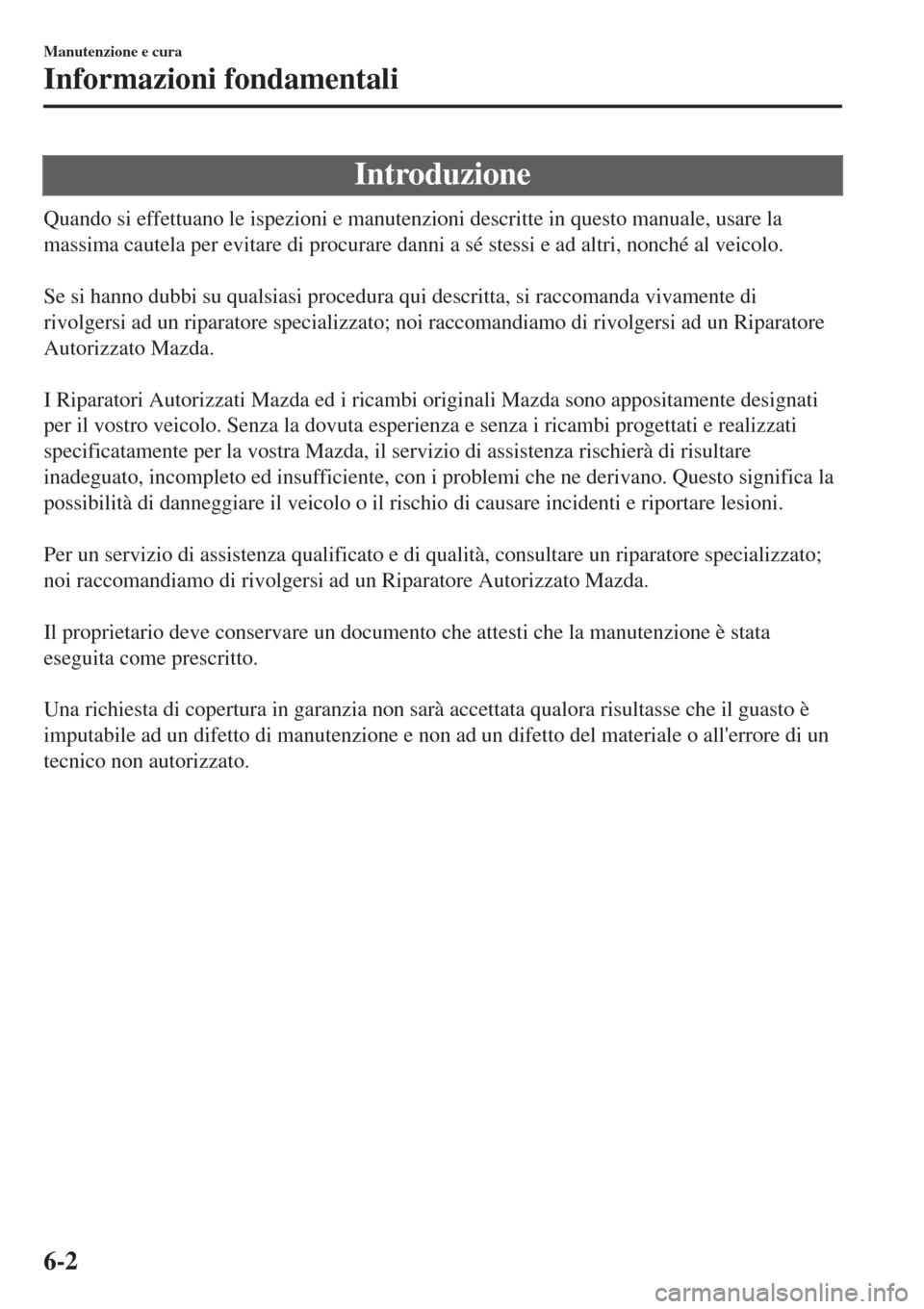

Introduzione
Quando si effettuano le ispezioni e manutenzioni descritte in questo manuale, usare la
massima cautela per evitare di procurare danni a sé stessi e ad altri, nonché al veicolo.

Se si hanno dubbi su qualsiasi procedura qui descritta, si raccomanda vivamente di
rivolgersi ad un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.

I Riparatori Autorizzati Mazda ed i ricambi originali Mazda sono appositamente designati
per il vostro veicolo. Senza la dovuta esperienza e senza i ricambi progettati e realizzati
specificatamente per la vostra Mazda, il servizio di assistenza rischierà di risultare
inadeguato, incompleto ed insufficiente, con i problemi che ne derivano. Questo significa la
possibilità di danneggiare il veicolo o il rischio di causare incidenti e riportare lesioni.

Per un servizio di assistenza qualificato e di qualità, consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.

Il proprietario deve conservare un documento che attesti che la manutenzione è stata
eseguita come prescritto.

Una richiesta di copertura in garanzia non sarà accettata qualora risultasse che il guasto è
imputabile ad un difetto di manutenzione e non ad un difetto del materiale o all'errore di un
tecnico non autorizzato.
Manutenzione e cura
Informazioni fondamentali
6-2
