MAZDA MODEL CX-3 2015 Manuale del proprietario (in Italian)

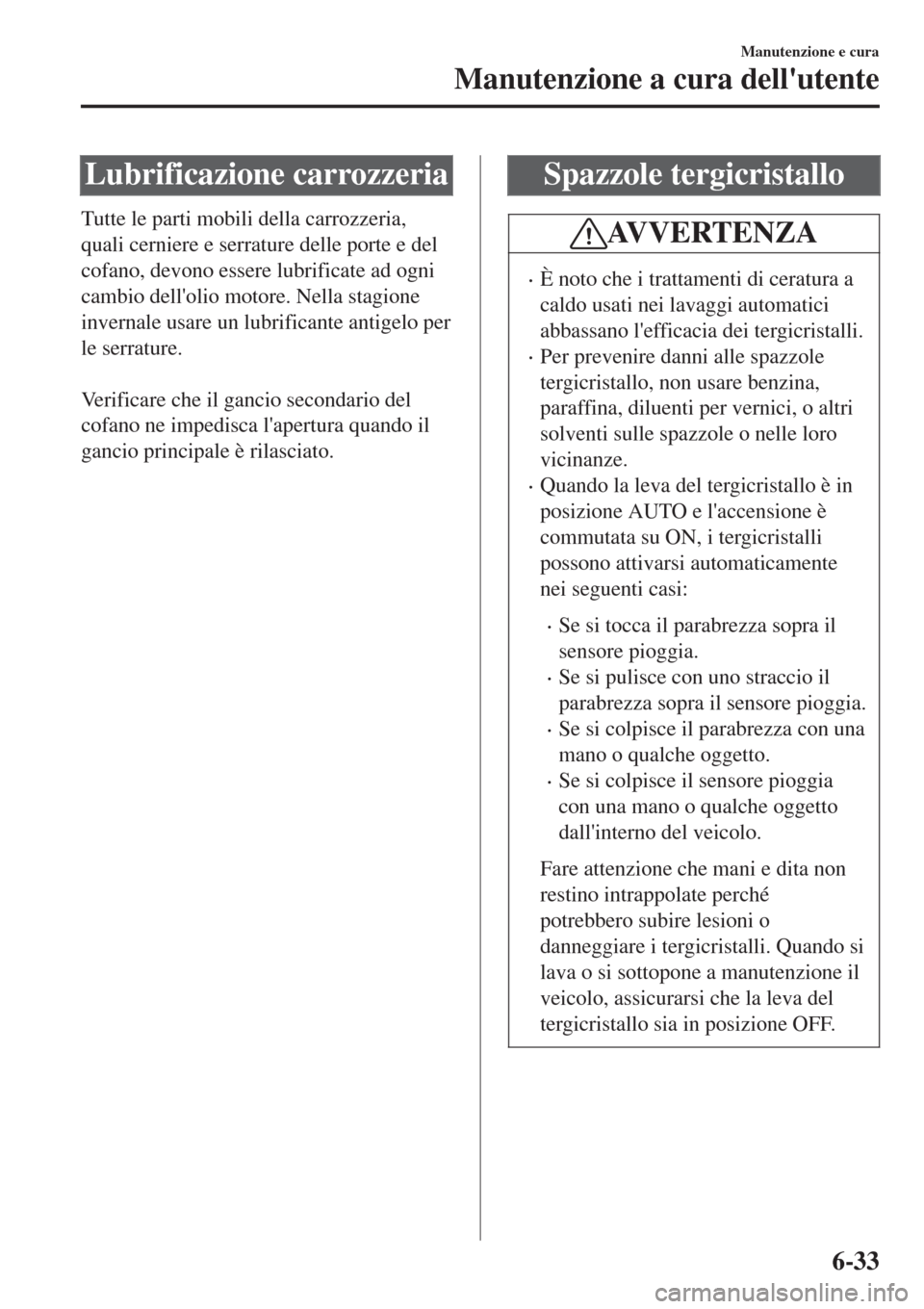

Lubrificazione carrozzeria
Tutte le parti mobili della carrozzeria,
quali cerniere e serrature delle porte e del
cofano, devono essere lubrificate ad ogni
cambio dell'olio motore. Nella stagione
invernale usare un lubrificante antigelo per
le serrature.

Verificare che il gancio secondario del
cofano ne impedisca l'apertura quando il
gancio principale è rilasciato.
Spazzole tergicristallo
AVVERTENZA
•È noto che i trattamenti di ceratura a
caldo usati nei lavaggi automatici
abbassano l'efficacia dei tergicristalli.
•Per prevenire danni alle spazzole
tergicristallo, non usare benzina,
paraffina, diluenti per vernici, o altri
solventi sulle spazzole o nelle loro
vicinanze.
•Quando la leva del tergicristallo è in
posizione AUTO e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente
nei seguenti casi:
•Se si tocca il parabrezza sopra il
sensore pioggia.
•Se si pulisce con uno straccio il
parabrezza sopra il sensore pioggia.
•Se si colpisce il parabrezza con una
mano o qualche oggetto.
•Se si colpisce il sensore pioggia
con una mano o qualche oggetto
dall'interno del veicolo.
Fare attenzione che mani e dita non
restino intrappolate perché
potrebbero subire lesioni o
danneggiare i tergicristalli. Quando si
lava o si sottopone a manutenzione il
veicolo, assicurarsi che la leva del
tergicristallo sia in posizione OFF.
Manutenzione e cura
Manutenzione a cura dell'utente
6-33

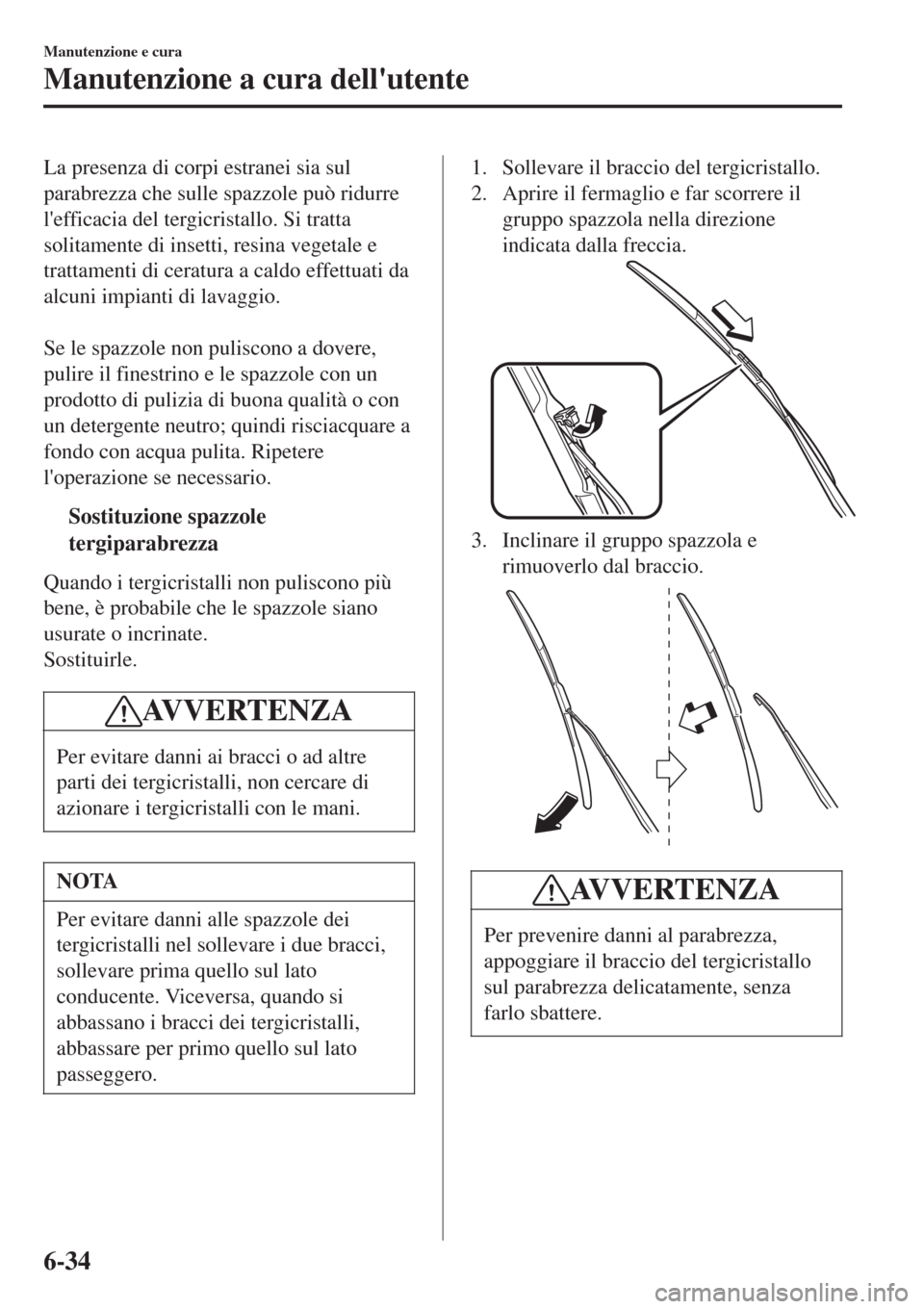

La presenza di corpi estranei sia sul
parabrezza che sulle spazzole può ridurre
l'efficacia del tergicristallo. Si tratta
solitamente di insetti, resina vegetale e
trattamenti di ceratura a caldo effettuati da
alcuni impianti di lavaggio.

Se le spazzole non puliscono a dovere,
pulire il finestrino e le spazzole con un
prodotto di pulizia di buona qualità o con
un detergente neutro; quindi risciacquare a
fondo con acqua pulita. Ripetere
l'operazione se necessario.
tSostituzione spazzole
tergiparabrezza
Quando i tergicristalli non puliscono più
bene, è probabile che le spazzole siano
usurate o incrinate.
Sostituirle.
AVVERTENZA
Per evitare danni ai bracci o ad altre
parti dei tergicristalli, non cercare di
azionare i tergicristalli con le mani.
NOTA
Per evitare danni alle spazzole dei
tergicristalli nel sollevare i due bracci,
sollevare prima quello sul lato
conducente. Viceversa, quando si
abbassano i bracci dei tergicristalli,
abbassare per primo quello sul lato
passeggero.
1. Sollevare il braccio del tergicristallo.
2. Aprire il fermaglio e far scorrere il
gruppo spazzola nella direzione
indicata dalla freccia.
3. Inclinare il gruppo spazzola e
rimuoverlo dal braccio.
AVVERTENZA
Per prevenire danni al parabrezza,
appoggiare il braccio del tergicristallo
sul parabrezza delicatamente, senza
farlo sbattere.
Manutenzione e cura
Manutenzione a cura dell'utente
6-34

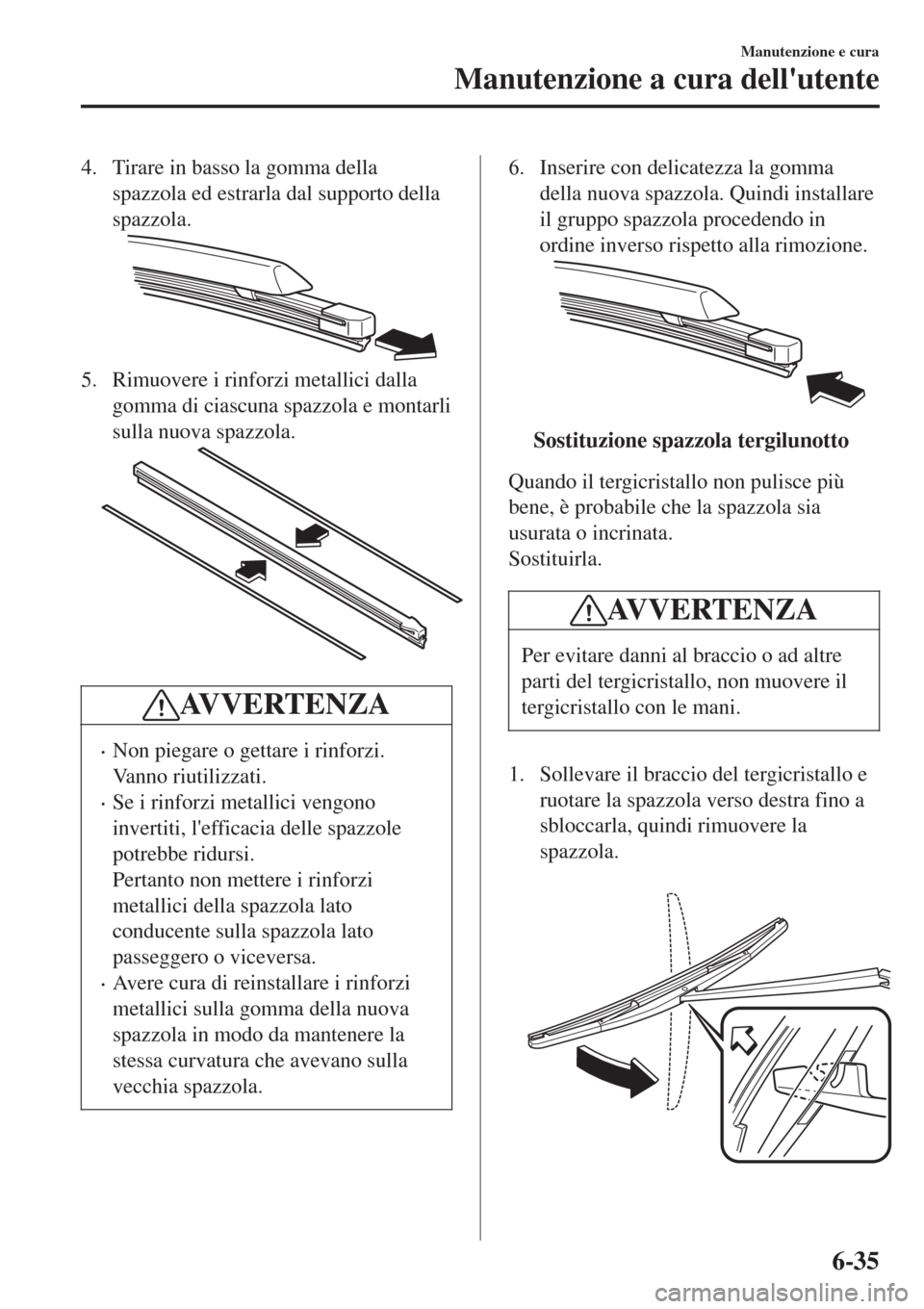

4. Tirare in basso la gomma della
spazzola ed estrarla dal supporto della
spazzola.
5. Rimuovere i rinforzi metallici dalla
gomma di ciascuna spazzola e montarli
sulla nuova spazzola.
AV V E R T E N Z A
•Non piegare o gettare i rinforzi.
Vanno riutilizzati.
•Se i rinforzi metallici vengono
invertiti, l'efficacia delle spazzole
potrebbe ridursi.
Pertanto non mettere i rinforzi
metallici della spazzola lato
conducente sulla spazzola lato
passeggero o viceversa.
•Avere cura di reinstallare i rinforzi
metallici sulla gomma della nuova
spazzola in modo da mantenere la
stessa curvatura che avevano sulla
vecchia spazzola.
6. Inserire con delicatezza la gomma
della nuova spazzola. Quindi installare
il gruppo spazzola procedendo in
ordine inverso rispetto alla rimozione.
ttSostituzione spazzola tergilunotto
Quando il tergicristallo non pulisce più
bene, è probabile che la spazzola sia
usurata o incrinata.
Sostituirla.
AVVERTENZA
Per evitare danni al braccio o ad altre
parti del tergicristallo, non muovere il
tergicristallo con le mani.
1. Sollevare il braccio del tergicristallo e
ruotare la spazzola verso destra fino a
sbloccarla, quindi rimuovere la
spazzola.

Manutenzione e cura
Manutenzione a cura dell'utente
6-35

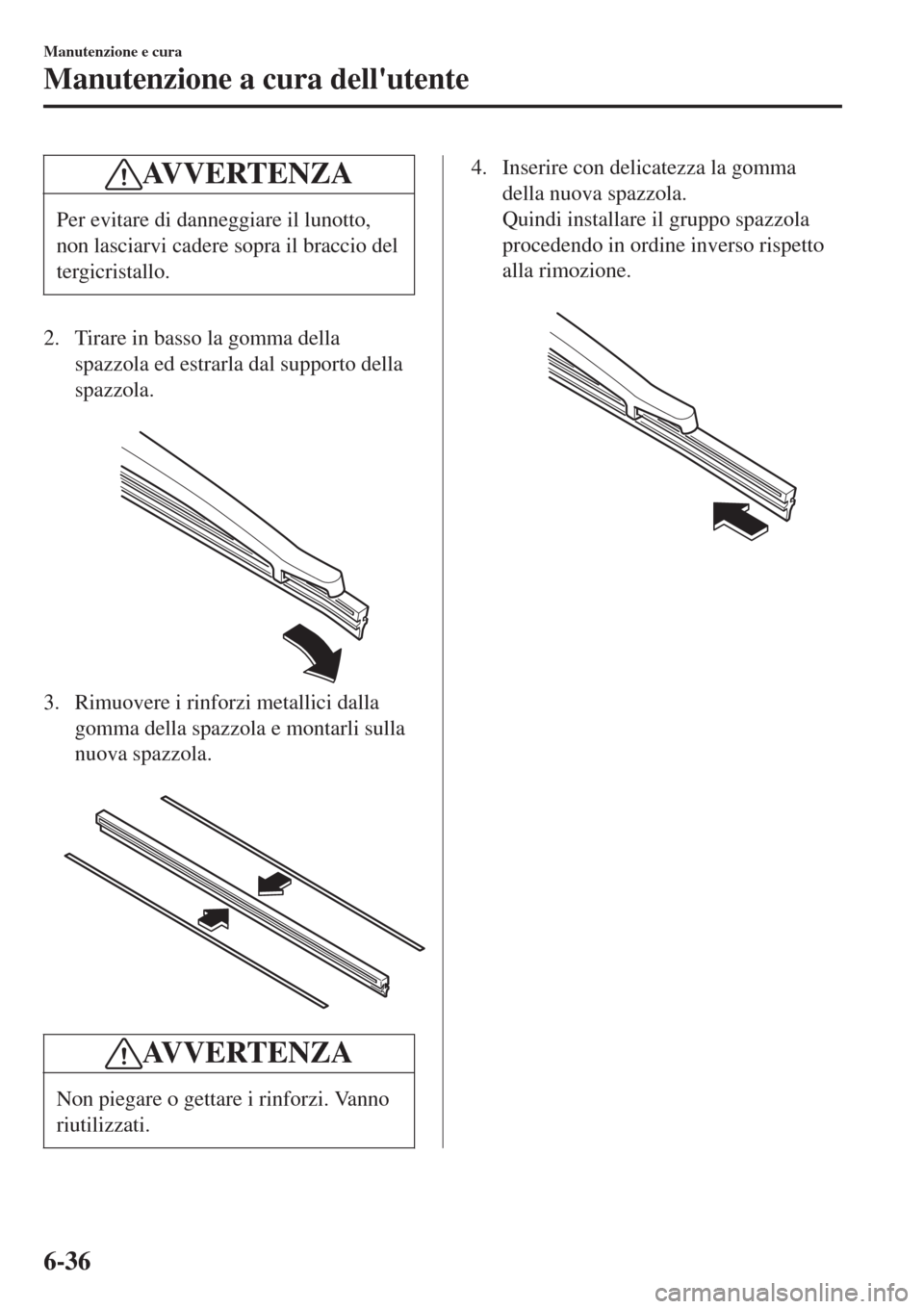

AVVERTENZA
Per evitare di danneggiare il lunotto,
non lasciarvi cadere sopra il braccio del
tergicristallo.
2. Tirare in basso la gomma della
spazzola ed estrarla dal supporto della
spazzola.

3. Rimuovere i rinforzi metallici dalla
gomma della spazzola e montarli sulla
nuova spazzola.

AVVERTENZA
Non piegare o gettare i rinforzi. Vanno
riutilizzati.
4. Inserire con delicatezza la gomma
della nuova spazzola.
Quindi installare il gruppo spazzola
procedendo in ordine inverso rispetto
alla rimozione.

Manutenzione e cura
Manutenzione a cura dell'utente
6-36

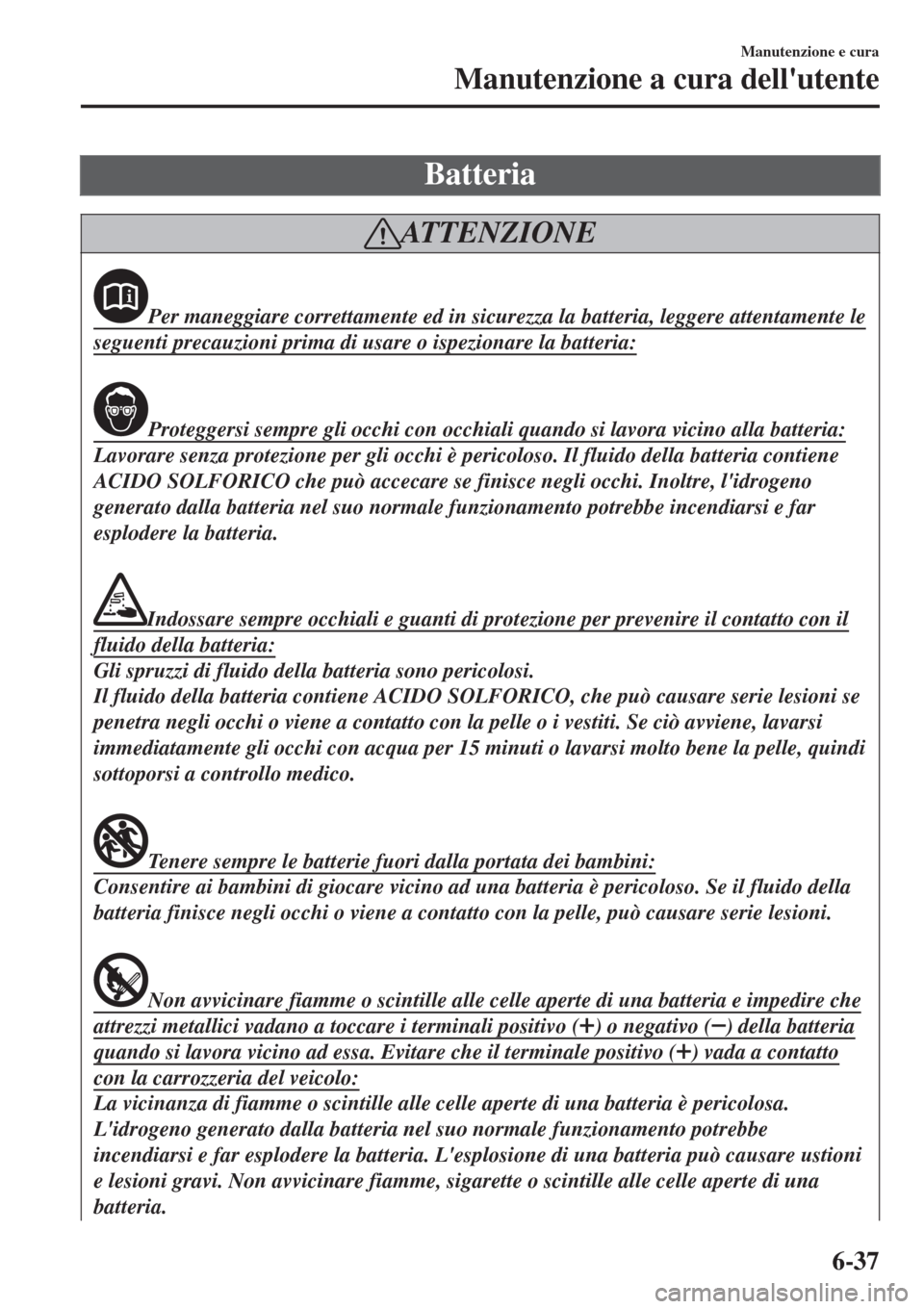

Batteria
ATTENZIONE
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le
seguenti precauzioni prima di usare o ispezionare la batteria:
Proteggersi sempre gli occhi con occhiali quando si lavora vicino alla batteria:
Lavorare senza protezione per gli occhi è pericoloso. Il fluido della batteria contiene
ACIDO SOLFORICO che può accecare se finisce negli occhi. Inoltre, l'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far
esplodere la batteria.
Indossare sempre occhiali e guanti di protezione per prevenire il contatto con il
fluido della batteria:
Gli spruzzi di fluido della batteria sono pericolosi.
Il fluido della batteria contiene ACIDO SOLFORICO, che può causare serie lesioni se
penetra negli occhi o viene a contatto con la pelle o i vestiti. Se ciò avviene, lavarsi
immediatamente gli occhi con acqua per 15 minuti o lavarsi molto bene la pelle, quindi
sottoporsi a controllo medico.
Tenere sempre le batterie fuori dalla portata dei bambini:
Consentire ai bambini di giocare vicino ad una batteria è pericoloso. Se il fluido della
batteria finisce negli occhi o viene a contatto con la pelle, può causare serie lesioni.
Non avvicinare fiamme o scintille alle celle aperte di una batteria e impedire che
attrezzi metallici vadano a toccare i terminali positivo () o negativo () della batteria
quando si lavora vicino ad essa. Evitare che il terminale positivo () vada a contatto
con la carrozzeria del veicolo:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa.
L'idrogeno generato dalla batteria nel suo normale funzionamento potrebbe
incendiarsi e far esplodere la batteria. L'esplosione di una batteria può causare ustioni
e lesioni gravi. Non avvicinare fiamme, sigarette o scintille alle celle aperte di una
batteria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-37

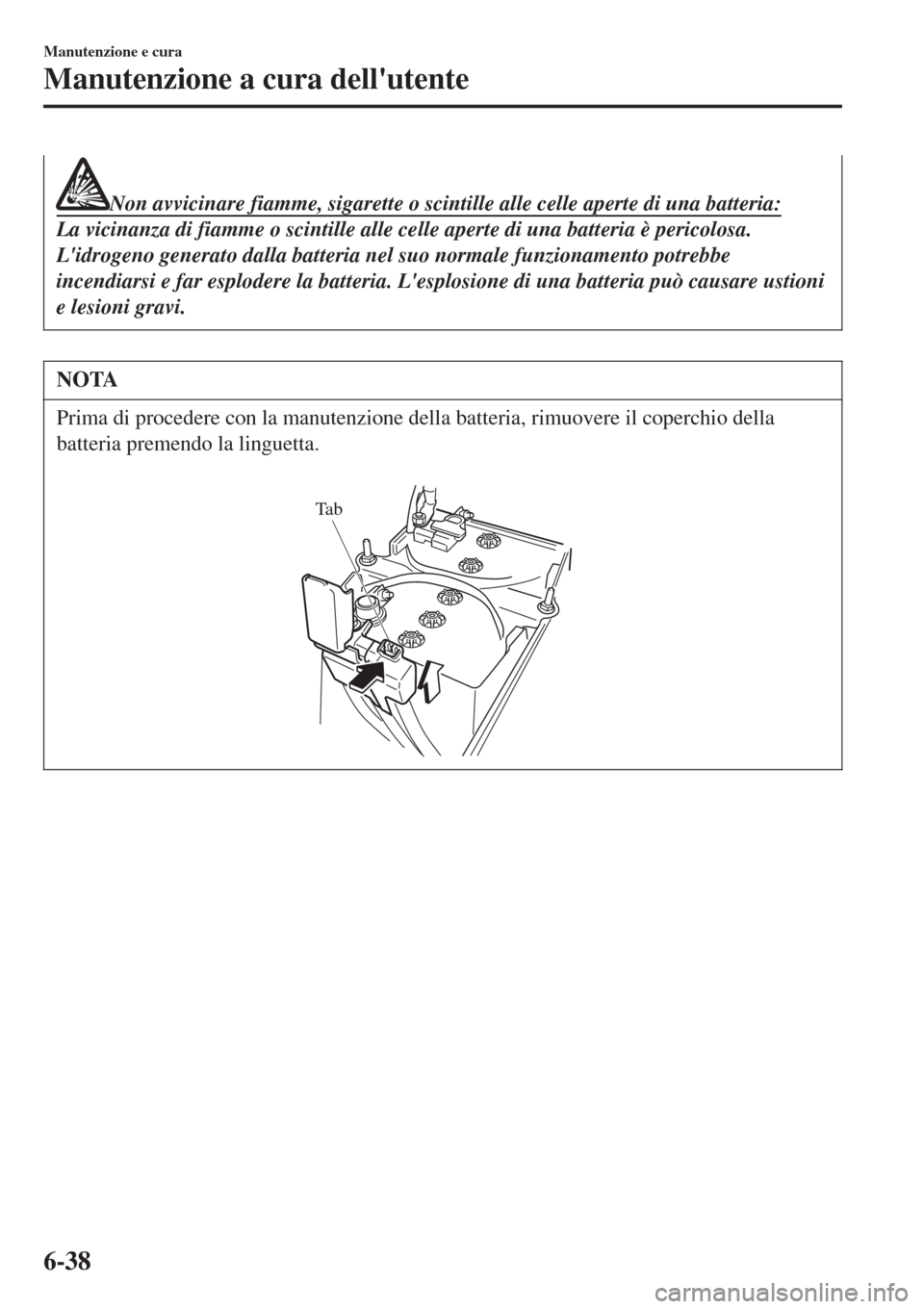

Non avvicinare fiamme, sigarette o scintille alle celle aperte di una batteria:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa.
L'idrogeno generato dalla batteria nel suo normale funzionamento potrebbe
incendiarsi e far esplodere la batteria. L'esplosione di una batteria può causare ustioni
e lesioni gravi.
NOTA
Prima di procedere con la manutenzione della batteria, rimuovere il coperchio della
batteria premendo la linguetta.

Ta b
Manutenzione e cura
Manutenzione a cura dell'utente
6-38

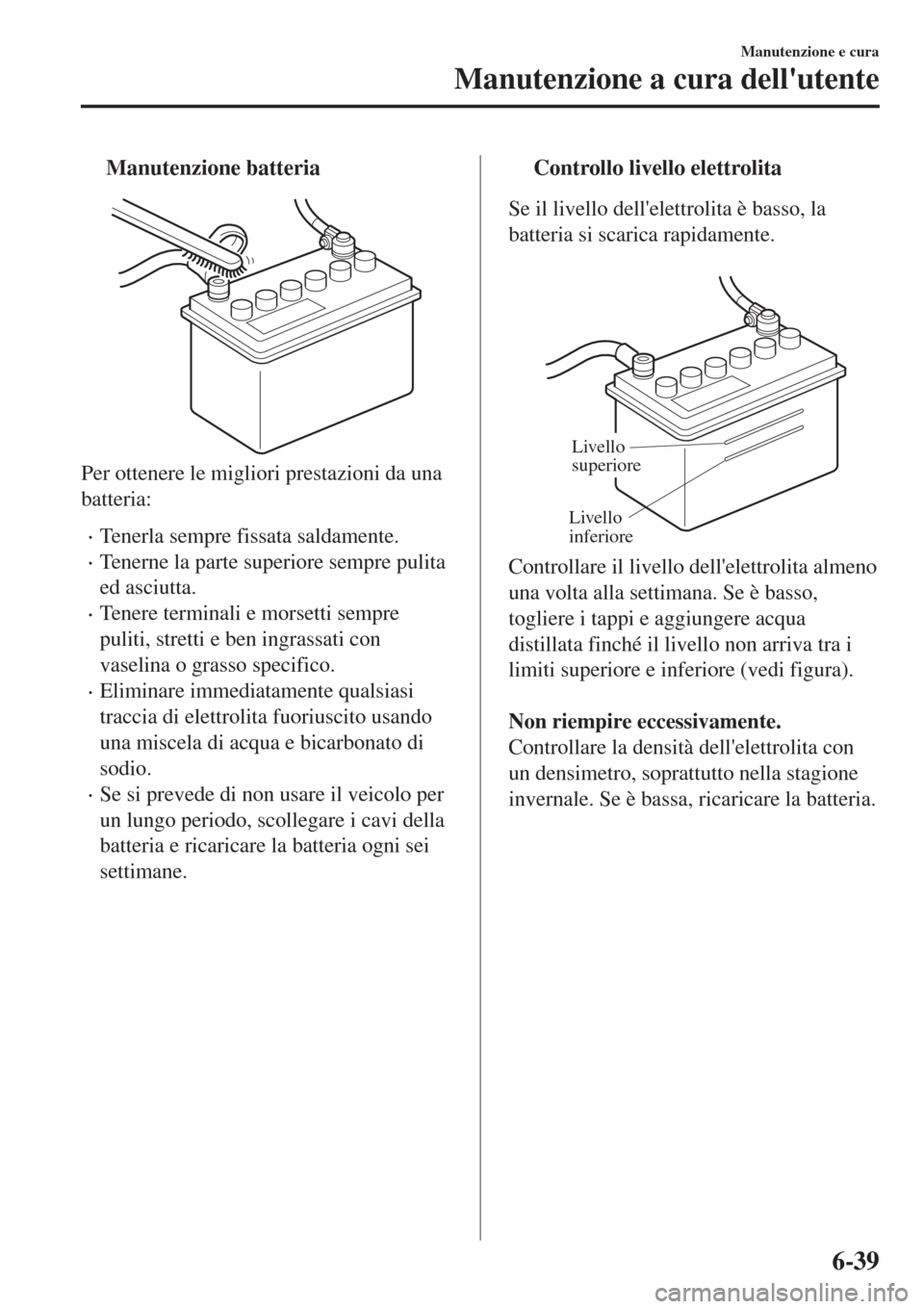

tManutenzione batteria
Per ottenere le migliori prestazioni da una
batteria:
•Tenerla sempre fissata saldamente.
•Tenerne la parte superiore sempre pulita
ed asciutta.
•Tenere terminali e morsetti sempre
puliti, stretti e ben ingrassati con
vaselina o grasso specifico.
•Eliminare immediatamente qualsiasi
traccia di elettrolita fuoriuscito usando
una miscela di acqua e bicarbonato di
sodio.
•Se si prevede di non usare il veicolo per
un lungo periodo, scollegare i cavi della
batteria e ricaricare la batteria ogni sei
settimane.
ttControllo livello elettrolita
Se il livello dell'elettrolita è basso, la
batteria si scarica rapidamente.

Livello
superiore
Livello
inferiore
Controllare il livello dell'elettrolita almeno
una volta alla settimana. Se è basso,
togliere i tappi e aggiungere acqua
distillata finché il livello non arriva tra i
limiti superiore e inferiore (vedi figura).

Non riempire eccessivamente.
Controllare la densità dell'elettrolita con
un densimetro, soprattutto nella stagione
invernale. Se è bassa, ricaricare la batteria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-39

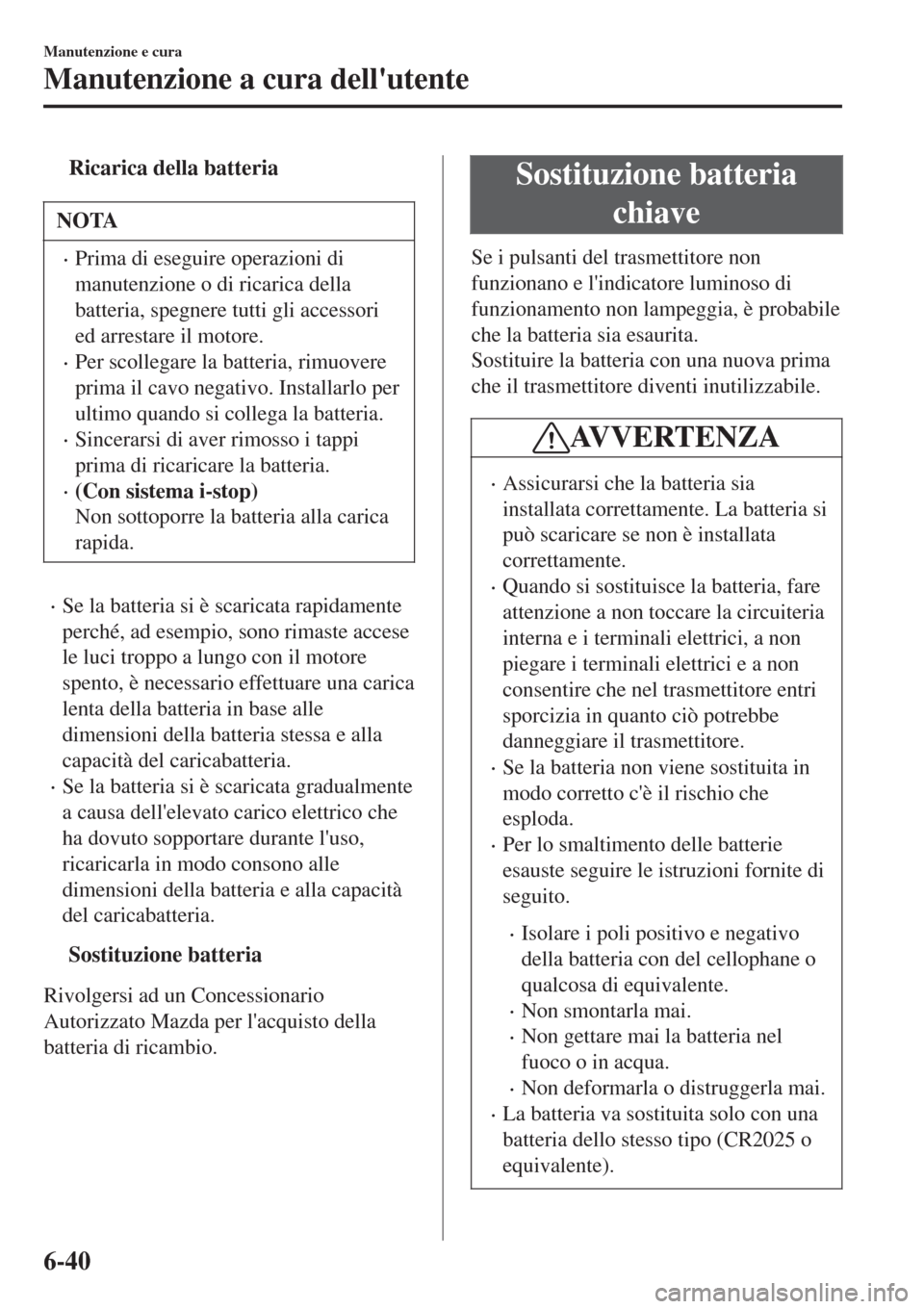

tRicarica della batteria
NOTA
•Prima di eseguire operazioni di
manutenzione o di ricarica della
batteria, spegnere tutti gli accessori
ed arrestare il motore.
•Per scollegare la batteria, rimuovere
prima il cavo negativo. Installarlo per
ultimo quando si collega la batteria.
•Sincerarsi di aver rimosso i tappi
prima di ricaricare la batteria.
•(Con sistema i-stop)
Non sottoporre la batteria alla carica
rapida.
•Se la batteria si è scaricata rapidamente
perché, ad esempio, sono rimaste accese
le luci troppo a lungo con il motore
spento, è necessario effettuare una carica
lenta della batteria in base alle
dimensioni della batteria stessa e alla
capacità del caricabatteria.
•Se la batteria si è scaricata gradualmente
a causa dell'elevato carico elettrico che
ha dovuto sopportare durante l'uso,
ricaricarla in modo consono alle
dimensioni della batteria e alla capacità
del caricabatteria.
tSostituzione batteria
Rivolgersi ad un Concessionario
Autorizzato Mazda per l'acquisto della
batteria di ricambio.
Sostituzione batteria
chiave
Se i pulsanti del trasmettitore non
funzionano e l'indicatore luminoso di
funzionamento non lampeggia, è probabile
che la batteria sia esaurita.
Sostituire la batteria con una nuova prima
che il trasmettitore diventi inutilizzabile.
AVVERTENZA
•Assicurarsi che la batteria sia
installata correttamente. La batteria si
può scaricare se non è installata
correttamente.
•Quando si sostituisce la batteria, fare
attenzione a non toccare la circuiteria
interna e i terminali elettrici, a non
piegare i terminali elettrici e a non
consentire che nel trasmettitore entri
sporcizia in quanto ciò potrebbe
danneggiare il trasmettitore.
•Se la batteria non viene sostituita in
modo corretto c'è il rischio che
esploda.
•Per lo smaltimento delle batterie
esauste seguire le istruzioni fornite di
seguito.
•Isolare i poli positivo e negativo
della batteria con del cellophane o
qualcosa di equivalente.
•Non smontarla mai.
•Non gettare mai la batteria nel
fuoco o in acqua.
•Non deformarla o distruggerla mai.
•La batteria va sostituita solo con una
batteria dello stesso tipo (CR2025 o
equivalente).
Manutenzione e cura
Manutenzione a cura dell'utente
6-40

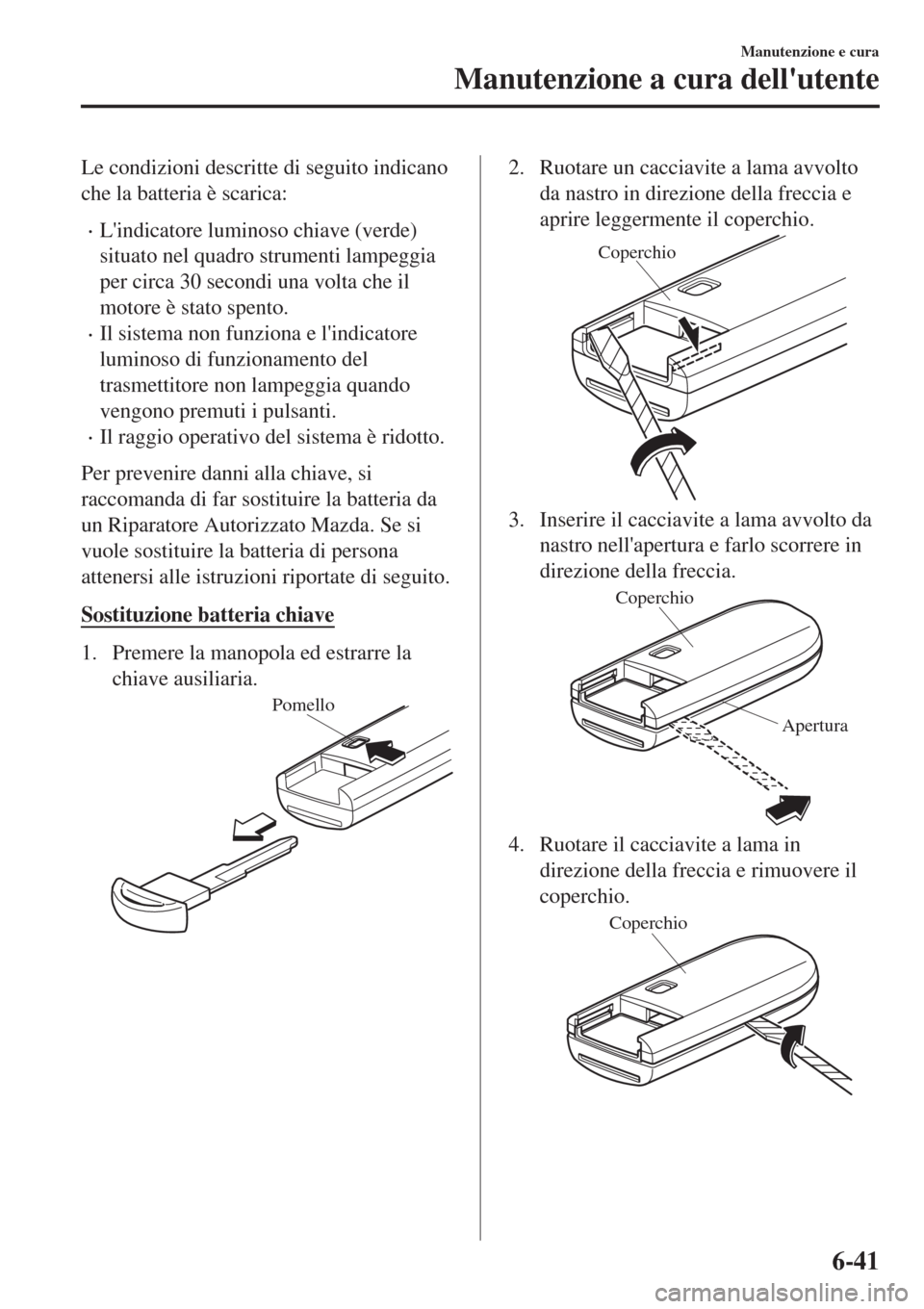

Le condizioni descritte di seguito indicano
che la batteria è scarica:
•L'indicatore luminoso chiave (verde)
situato nel quadro strumenti lampeggia
per circa 30 secondi una volta che il
motore è stato spento.
•Il sistema non funziona e l'indicatore
luminoso di funzionamento del
trasmettitore non lampeggia quando
vengono premuti i pulsanti.
•Il raggio operativo del sistema è ridotto.
Per prevenire danni alla chiave, si
raccomanda di far sostituire la batteria da
un Riparatore Autorizzato Mazda. Se si
vuole sostituire la batteria di persona
attenersi alle istruzioni riportate di seguito.
Sostituzione batteria chiave
1. Premere la manopola ed estrarre la
chiave ausiliaria.
Pomello
2. Ruotare un cacciavite a lama avvolto
da nastro in direzione della freccia e
aprire leggermente il coperchio.
Coperchio
3. Inserire il cacciavite a lama avvolto da
nastro nell'apertura e farlo scorrere in
direzione della freccia.
Coperchio
Apertura
4. Ruotare il cacciavite a lama in
direzione della freccia e rimuovere il
coperchio.
Coperchio
Manutenzione e cura
Manutenzione a cura dell'utente
6-41

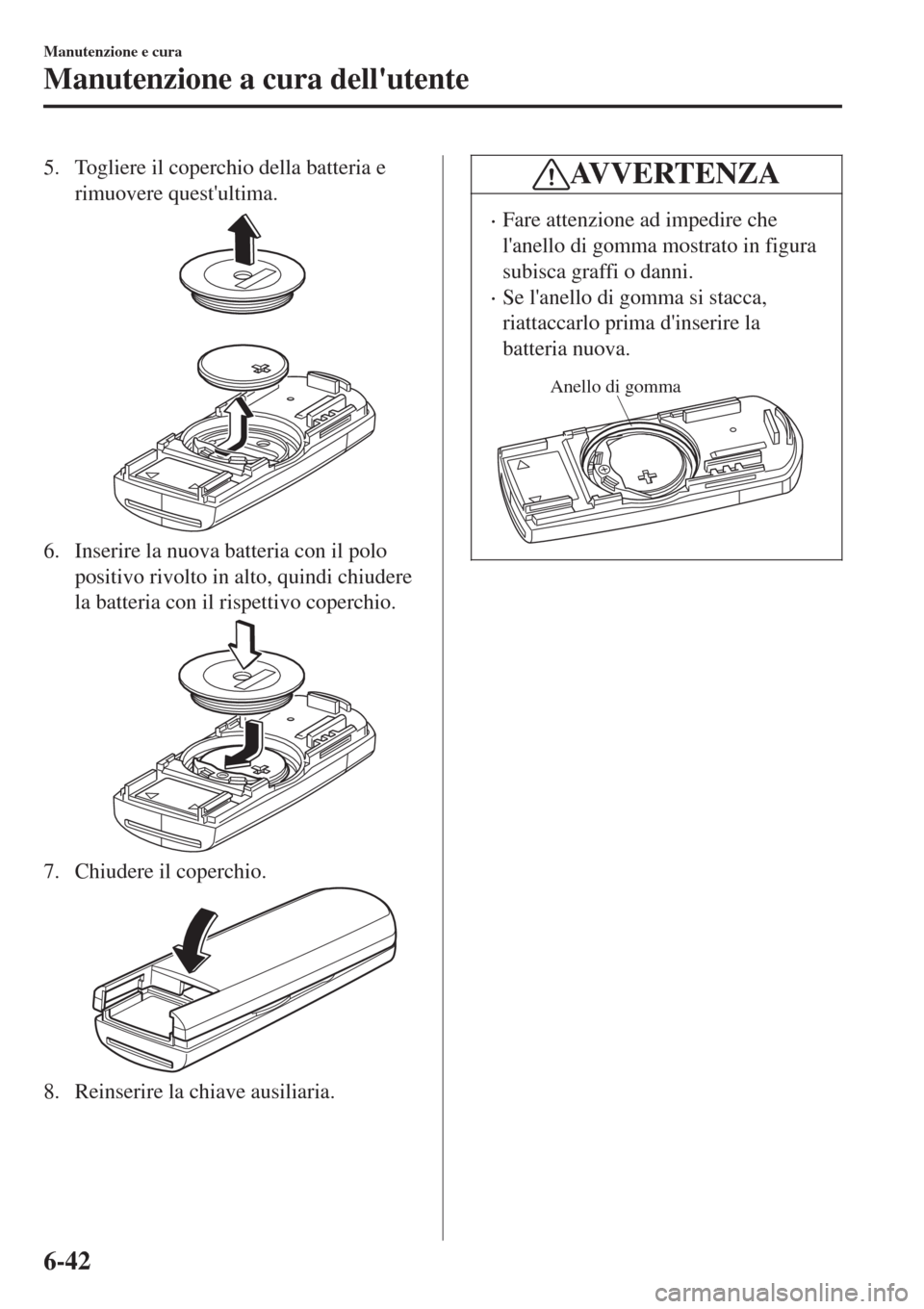

5. Togliere il coperchio della batteria e
rimuovere quest'ultima.
6. Inserire la nuova batteria con il polo
positivo rivolto in alto, quindi chiudere
la batteria con il rispettivo coperchio.
7. Chiudere il coperchio.
8. Reinserire la chiave ausiliaria.
AVVERTENZA
•Fare attenzione ad impedire che
l'anello di gomma mostrato in figura
subisca graffi o danni.
•Se l'anello di gomma si stacca,
riattaccarlo prima d'inserire la
batteria nuova.
Anello di gomma
Manutenzione e cura
Manutenzione a cura dell'utente
6-42
