MAZDA MODEL CX-3 2015 Manuale del proprietario (in Italian)

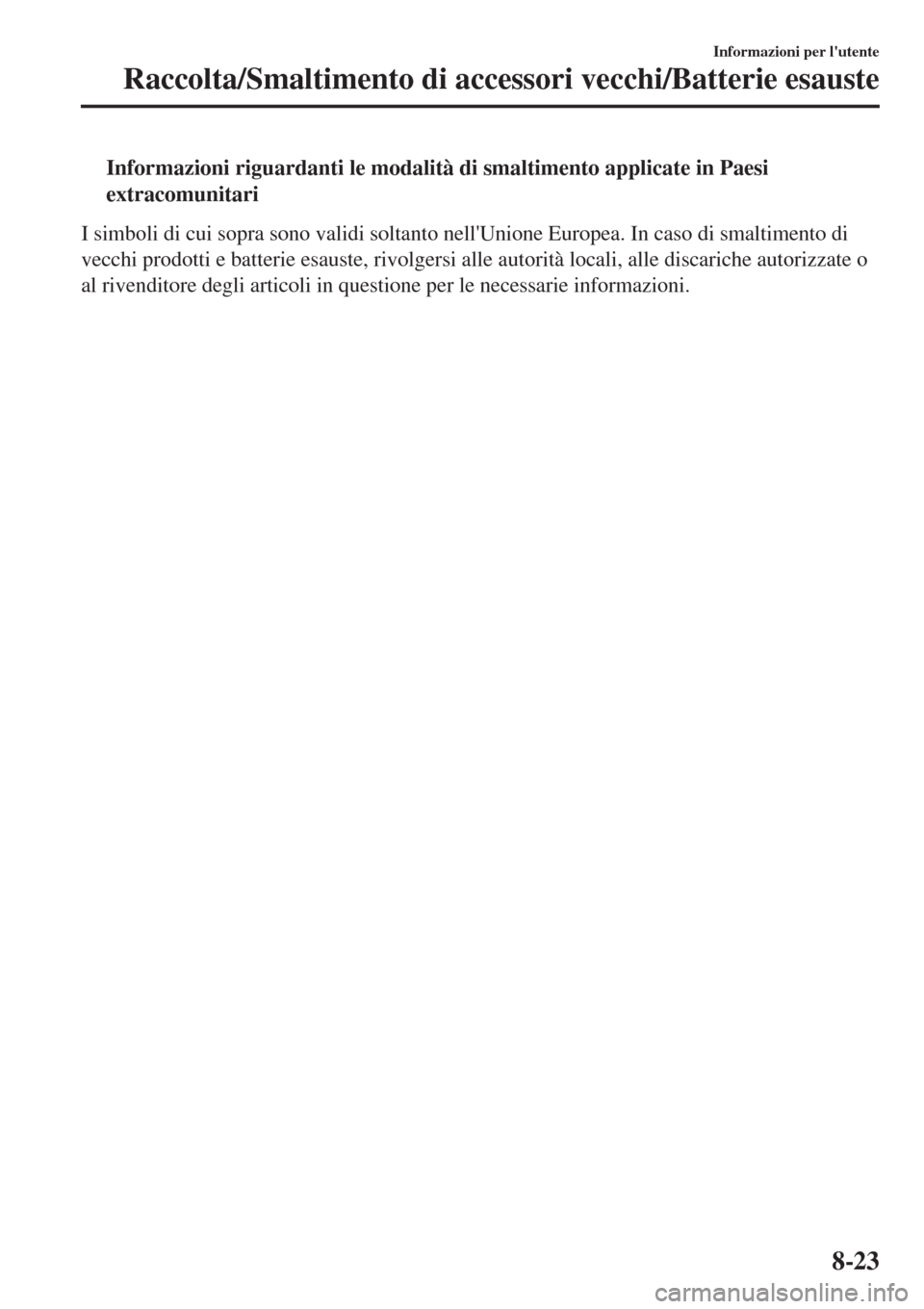

tInformazioni riguardanti le modalità di smaltimento applicate in Paesi
extracomunitari
I simboli di cui sopra sono validi soltanto nell'Unione Europea. In caso di smaltimento di
vecchi prodotti e batterie esauste, rivolgersi alle autorità locali, alle discariche autorizzate o
al rivenditore degli articoli in questione per le necessarie informazioni.
Informazioni per l'utente
Raccolta/Smaltimento di accessori vecchi/Batterie esauste
8-23

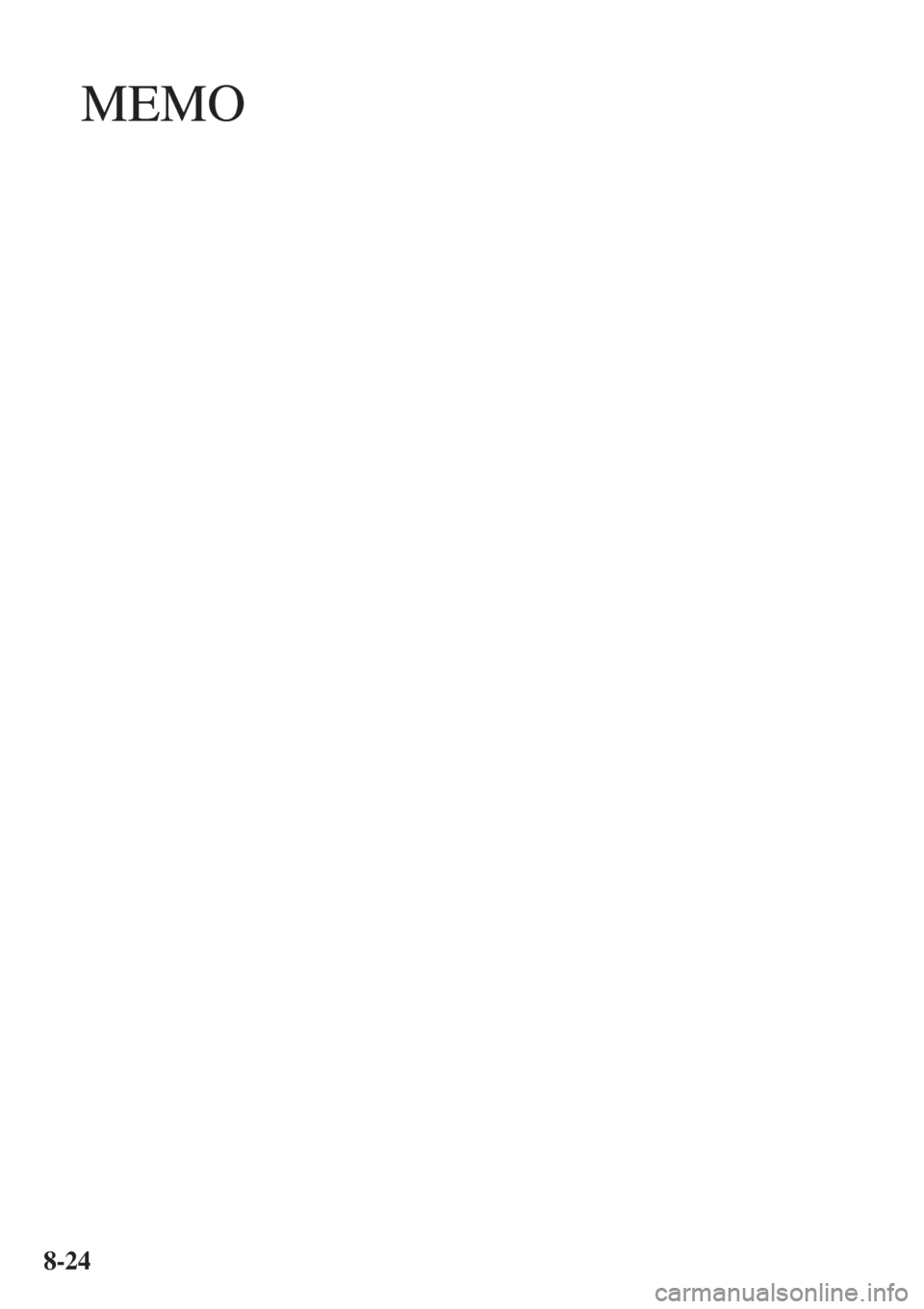

MEMO
8-24

9Specifiche
Dati tecnici della vostra Mazda.
Numeri identificativi......................... 9-2
Targhette dati veicolo................... 9-2
Specifiche............................................9-4
Specifiche..................................... 9-4
Opzioni personalizzate.................... 9-13
Opzioni personalizzate............... 9-13
9-1

Targhette dati veicolo
tNumero d'identificazione veicolo
(Sud Africa, Paesi del Consiglio di
Cooperazione del Golfo)
Il numero d'identificazione veicolo è
l'elemento che identifica il veicolo ai fini
legali. Il numero è riportato su una
targhetta affissa al cofano fisso in
corrispondenza dell'angolo sinistro del
cruscotto. Questa targhetta è facilmente
visibile attraverso il parabrezza.
ttTarghetta modello
ttNumero di telaio/Numero
d'identificazione veicolo (Irlanda,
Kazakistan, Russia, Regno Unito)
Numero di telaio
Per controllare il numero di telaio, aprire il
coperchio mostrato in figura.
Numero d'identificazione veicolo
Specifiche
Numeri identificativi
9-2

tTarghetta informativa sistema di
controllo emissioni (Filippine)
ttTarghetta pressione pneumatici
Modello con guida a sinistra
Modello con guida a destra
ttNumero di motore
SKYACTIV-G 2.0

Davanti
SKYACTIV-D 1.5

Davanti
ttTarghetta di conformità (Lega degli
Stati Arabi)
Su questa targhetta sono riportati anno e
mese di produzione.

Specifiche
Numeri identificativi
9-3

Specifiche
tMotore
Motore a benzina
ParticolareSpecifica
SKYACTIV-G 2.0
Tipo 4 cilindri in linea, 16 valvole, DOHC
Alesaggio × Corsa 83,5 × 91,2 mm
Cilindrata 1.998 cc
Rapporto di compressione 13,0/14,0
Paesi del Consiglio di Cooperazione del Golfo
Particolare
Specifica
SKYACTIV-G 2.0
2WD4WD
Potenza massima del motore/giri 109 kW/6.000 giri al minuto
Coppia massima del motore/giri 192 N>ƒm/2.800 giri al minuto
Velocità massima 192 km/h 190 km/h
Motore diesel
ParticolareSpecifica
SKYACTIV-D 1.5
Tipo 4 cilindri in linea, 16 valvole, DOHC
Alesaggio × Corsa 76,0 × 82,6 mm
Cilindrata 1.499 cc
Rapporto di compressione 14,8
Specifiche
Specifiche
9-4

tImpianto elettrico
Batteria
ClassificazioneSpecifica
SKYACTIV-G 2.0N-55
*1 o Q-85*1
12V-55Ah/20HR*2 o 12V-65Ah/20HR*2
SKYACTIV-D 1.5
S-95*1
*1 N-55, Q-85 e S-95 sono designate per il sistema i-stop (FOR STOP & START)/Sistema i-ELOOP. Solo
l'utilizzo di N-55, Q-85 o S-95 offre la certezza del corretto funzionamento del sistema i-stop (FOR STOP &
START)/Sistema i-ELOOP. Per i dettagli consultare un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
*2 Non per sistema i-stop/Sistema i-ELOOP.
Candela
ClassificazioneSpecifica
SKYACTIV-G 2.0
Candela originale Mazda
*1PE5R-18-110 o PE5S-18-110
*1 Le candele garantiscono il raggiungimento delle prestazioni ottimali di SKYACTIV-G. Per i dettagli consultare
un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
AVVERTENZA
Quando si puliscono le candele all'iridio, non usare una spazzola metallica. Si potrebbe
danneggiare il fine rivestimento particellare degli elettrodi in lega d'iridio e platino.
Specifiche
Specifiche
9-5

tQualità dei lubrificanti
Olio motore*1EuropaTr a n n e E u r o p a
SKYACTIV-G 2.0Oli raccomandati
*2Qualità dell'olio
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN
*4 o
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Original Oil Ultra 5W-30
Qualità di olio alternative*3
API SL/SM/SN o ACEA
A3/A50W-20
5W-30
SKYACTIV-D 1.5Oli raccomandati
*2Qualità dell'olio
Mazda Original Oil Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Mazda Original Oil Ultra DPF 5W-30
Qualità di olio alternative
*3
ACEA C30W-30
5W-30
*1 Vedi il numero di viscosità SAE raccomandato a pagina 6-23.*2 Gli oli originali Mazda sono studiati/testati specificatamente per il motore di destinazione. Per ottenere
prestazioni ottimali si consiglia di usare sempre oli originali Mazda.
*3 Se non c'è possibilità di reperire un olio originale Mazda, si può ricorrere all'uso di oli alternativi conformi alle
specifiche elencate.
*4 Usare API SM/SN in Kazakistan.

Non usare oli che non rispondono alle specifiche o ai requisiti di cui sopra. L'uso di un olio
inadatto può arrecare danni al motore non coperti dalla garanzia Mazda.
LubrificanteClassificazione
Refrigerante Tipo FL-22
Olio cambio manualeAPI Service GL-4
SAE 75W-80
Fluido cambio automatico Mazda Original Oil ATF-FZ
Olio scatola di rinvio Olio per ingranaggi ipoidi Mazda Long Life SG1
Olio differenziale posteriore Olio per ingranaggi ipoidi Mazda Long Life SG1
Fluido freni/frizione SAE J1703 o FMVSS116 DOT-3 o DOT-4
Specifiche
Specifiche
9-6

tCapacità
(Quantità approssimativa)
ParticolareCapacità
Olio motoreSKYACTIV-G
2.0Con sostituzione filtro olio 4,2 L
Senza sostituzione filtro olio 4,0 L
SKYACTIV-D
1.5Con sostituzione filtro olio 5,1 L
Senza sostituzione filtro olio 4,7 L
RefrigeranteSKYACTIV-G
2.0Cambio manuale 5,6 L
Cambio automa-
ticoArabia Saudita 6,1 L
Modello con guida a destra 5,9 L
Eccetto quanto sopra 5,8 L
SKYACTIV-D
1.5Per motoreCambio manuale 6,6 L
Cambio automatico 6,8 L
Per intercooler raffreddato ad acqua 2,1 L
Olio cambio manuale2WDSKYACTIV-G 2.0 1,70 L
SKYACTIV-D 1.5 1,65 L
4WD 1,70 L
Fluido cambio automatico7,8 L
Olio scatola di rinvio0,40 L
Olio differenziale posteriore0,35 L
Serbatoio carburante2WD 48,0 L
4WD 44,0 L
Controllare i livelli di oli e fluidi tramite le astine o gli indicatori dei serbatoi.
tDimensioni
ParticolareSpecifica veicolo
Lunghezza massima 4.275 mm
Larghezza massima 1.765 mm
Altezza massima 1.535 mm
Carreggiata anteriore 1.525 mm
Carreggiata posteriore 1.520 mm
Passo 2.570 mm
Specifiche
Specifiche
9-7

tLampadine luci
Luci esterne
Lampadina luceCategoria
Potenza (W)UNECE*1 (SAE)
FariFari alogeniLuce abba-
glianteCon luci diurne
15/55
*2H15 (Š)
Senza luci diurne 60 HB3 (9005)
Luce anabbagliante 55 H11 (H11)
Fari a LEDLuce abbagliante
LED
*3Š (Š)
Luce anabbagliante
LED
*3Š (Š)
Luci diurneCon fari alogeni
*15/55*4H15 (Š)
Con fari a LED
LED
*3Š (Š)
Luci di posizione anterioriCon fari alogeni 5 W5W (Š)
Con fari a LED
LED
*3Š (Š)
Indicatori di direzione anteriori 21 PY21W (Š)
Luci antinebbia anteriori
*LED*3Š (Š)
Indicatori di direzione laterali
LED
*3Š (Š)
Terza luce stop
LED
*3Š (Š)
Indicatori di direzione posteriori 21 WY21W (7443NA)
Luci stop/luci di posizione poste-
rioriCon fari alogeni 21/5 W21/5W (7443)
Con fari a LED
LED
*3Š (Š)
Luci di posizione posteriori (con fari a LED)
LED
*3Š (Š)
Luci retromarcia 16 W16W (921)
Luce antinebbia posteriore
*21 W21W (7440)
Luci targa 5 W5W (Š)
*1 UNECE sta per Commissione economica per l'Europa delle Nazioni Unite.*2 Lampadina a doppio filamento, tuttavia viene usata solo una lampadina con filamento da 55 W nei fari (luce
anabbagliante).
*3 LED è l'acronimo di Light Emitting Diode che significa diodo ad emissione luminosa.*4 Lampadina a doppio filamento, tuttavia viene usata solo una lampadina con filamento da 15 W nelle luci
diurne.
Luci interne
Lampadina luceCategoria
Potenza (W)UNECE*1
Luce vano bagagli 5Š
Plafoniere (anteriori)/luci leggimappa 8Š
Plafoniera (posteriore) 10Š
*1 UNECE sta per Commissione economica per l'Europa delle Nazioni Unite.
Specifiche
Specifiche
9-8*Alcuni modelli.
