MAZDA MODEL CX-3 2015 Užívateľská príručka (in Slovak)

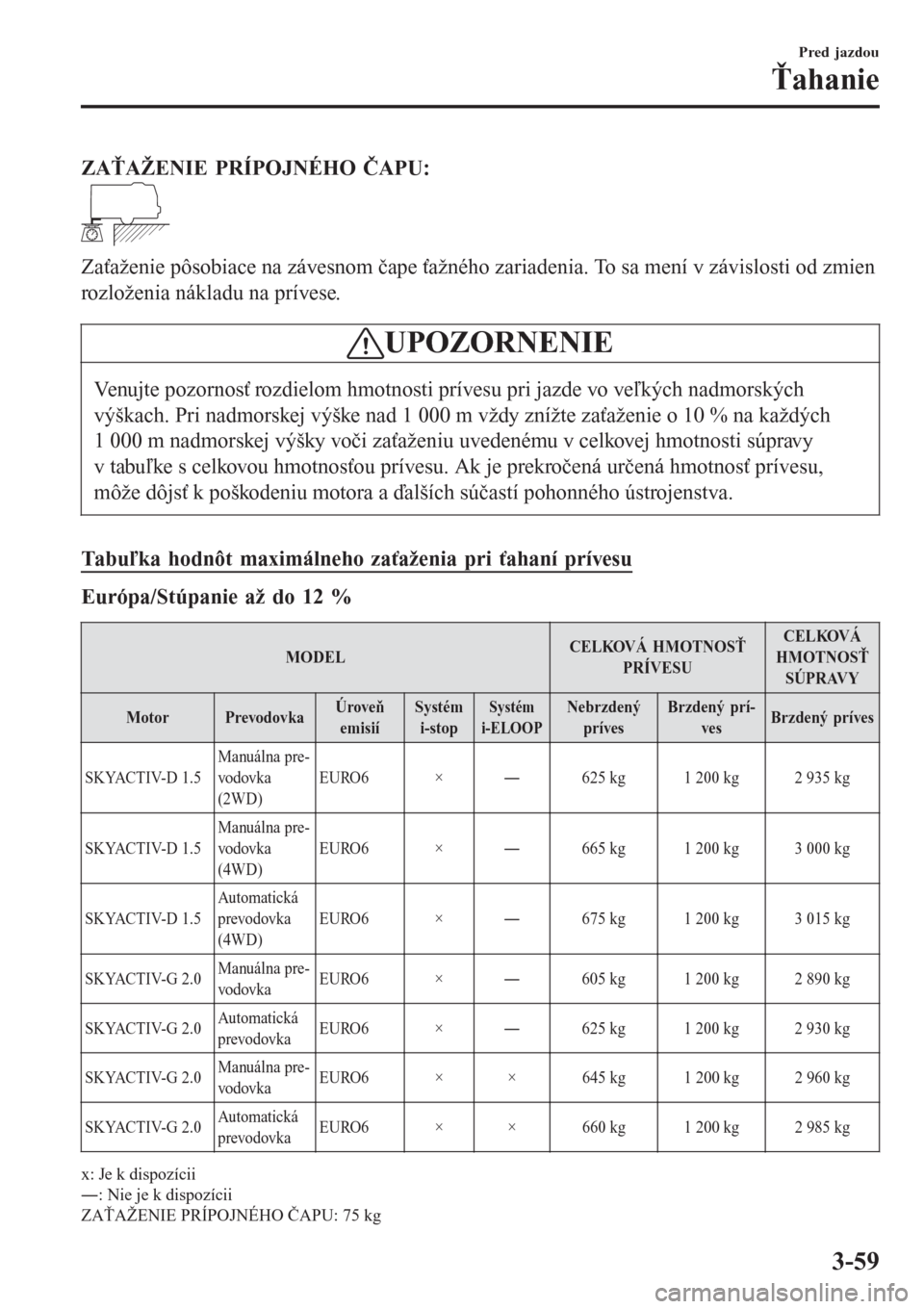

ZAŤAŽENIE PRÍPOJNÉHO ČAPU:
Zaťaženie pôsobiace na závesnom čape ťažného zariadenia. To sa mení v závislosti od zmien
rozloženia nákladu na prívese.
UPOZORNENIE
Venujte pozornosť rozdielom hmotnosti prívesu pri jazde vo veľkých nadmorských
výškach. Pri nadmorskej výške nad 1 000 m vždy znížte zaťaženie o 10 % na každých
1 000 m nadmorskej výšky voči zaťaženiu uvedenému v celkovej hmotnosti súpravy
v tabuľke s celkovou hmotnosťou prívesu. Ak je prekročená určená hmotnosť prívesu,
môže dôjsť k poškodeniu motora a ďalších súčastí pohonného ústrojenstva.
Tabuľka hodnôt maximálneho zaťaženia pri ťahaní prívesu
Európa/Stúpanie až do 12 %
MODELCELKOVÁ HMOTNOSŤ
PRÍVESUCELKOVÁ
HMOTNOSŤ
SÚPRAVY
MotorPrevodovkaÚroveň
emisiíSystém
i-stopSystém
i-ELOOPNebrzdený
prívesBrzdený prí-
vesBrzdený príves
SKYACTIV-D 1.5Manuálna pre-
vodovka
(2WD)EURO6 ׊625 kg 1 200 kg 2 935 kg
SKYACTIV-D 1.5Manuálna pre-
vodovka
(4WD)EURO6 ׊665 kg 1 200 kg 3 000 kg
SKYACTIV-D 1.5Automatická
prevodovka
(4WD)EURO6 ׊675 kg 1 200 kg 3 015 kg
SKYACTIV-G 2.0Manuálna pre-
vodovkaEURO6 ׊605 kg 1 200 kg 2 890 kg
SKYACTIV-G 2.0Automatická
prevodovkaEURO6 ׊625 kg 1 200 kg 2 930 kg
SKYACTIV-G 2.0Manuálna pre-
vodovkaEURO6 × × 645 kg 1 200 kg 2 960 kg
SKYACTIV-G 2.0Automatická
prevodovkaEURO6 × × 660 kg 1 200 kg 2 985 kg
x: Je k dispozícii
Š: Nie je k dispozícii
ZAŤAŽENIE PRÍPOJNÉHO ČAPU: 75 kg
Pred jazdou
Ťahanie
3-59

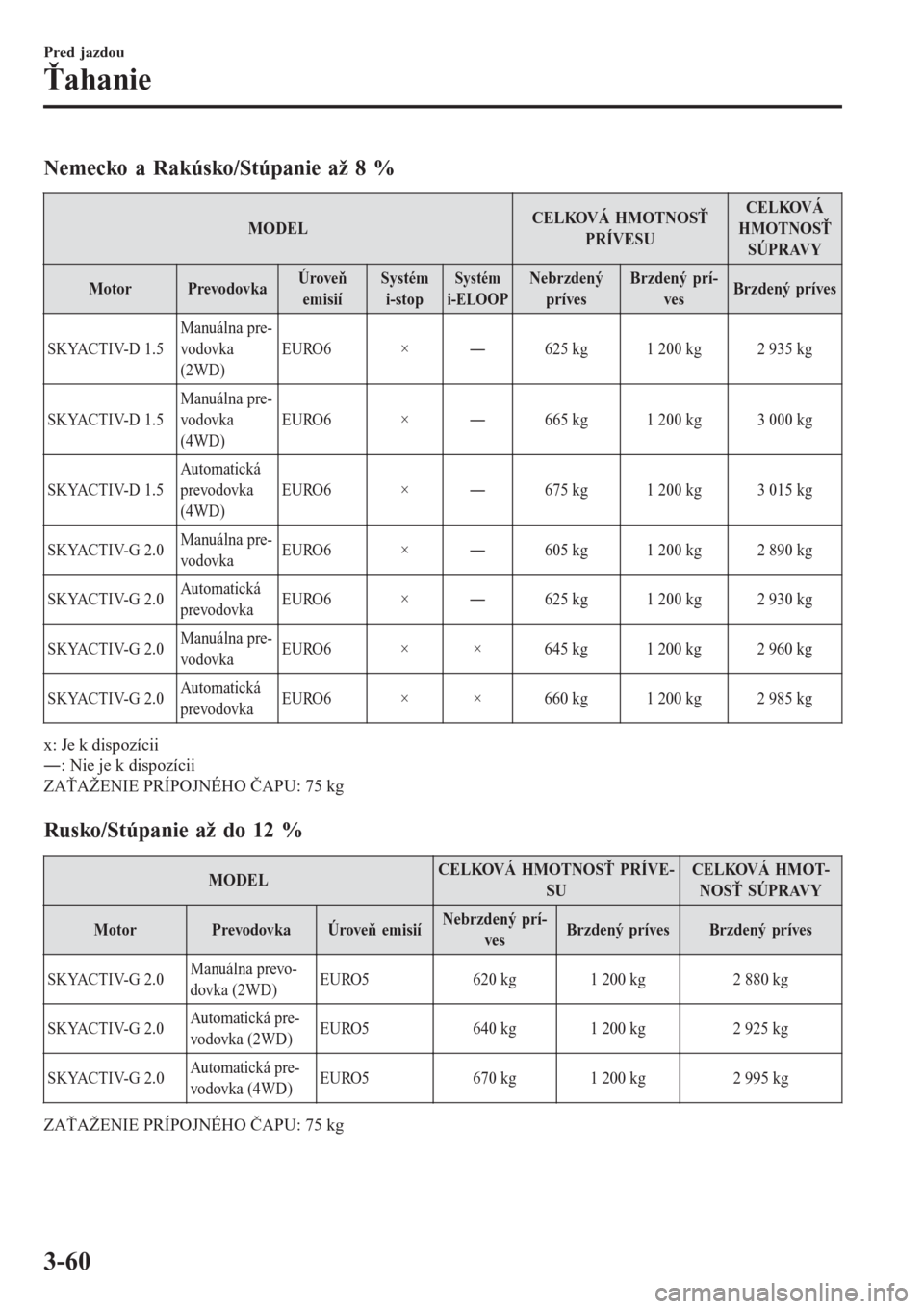

Nemecko a Rakúsko/Stúpanie až 8 %
MODELCELKOVÁ HMOTNOSŤ
PRÍVESUCELKOVÁ
HMOTNOSŤ
SÚPRAVY
MotorPrevodovkaÚroveň
emisiíSystém
i-stopSystém
i-ELOOPNebrzdený
prívesBrzdený prí-
vesBrzdený príves
SKYACTIV-D 1.5Manuálna pre-
vodovka
(2WD)EURO6 ׊625 kg 1 200 kg 2 935 kg
SKYACTIV-D 1.5Manuálna pre-
vodovka
(4WD)EURO6 ׊665 kg 1 200 kg 3 000 kg
SKYACTIV-D 1.5Automatická
prevodovka
(4WD)EURO6 ׊675 kg 1 200 kg 3 015 kg
SKYACTIV-G 2.0Manuálna pre-
vodovkaEURO6 ׊605 kg 1 200 kg 2 890 kg
SKYACTIV-G 2.0Automatická
prevodovkaEURO6 ׊625 kg 1 200 kg 2 930 kg
SKYACTIV-G 2.0Manuálna pre-
vodovkaEURO6 × × 645 kg 1 200 kg 2 960 kg
SKYACTIV-G 2.0Automatická
prevodovkaEURO6 × × 660 kg 1 200 kg 2 985 kg
x: Je k dispozícii
Š: Nie je k dispozícii
ZAŤAŽENIE PRÍPOJNÉHO ČAPU: 75 kg

Rusko/Stúpanie až do 12 %
MODELCELKOVÁ HMOTNOSŤ PRÍVE-
SUCELKOVÁ HMOT-
NOSŤ SÚPRAVY
MotorPrevodovkaÚroveň emisiíNebrzdený prí-
vesBrzdený prívesBrzdený príves
SKYACTIV-G 2.0Manuálna prevo-
dovka (2WD)EURO5 620 kg 1 200 kg 2 880 kg
SKYACTIV-G 2.0Automatická pre-
vodovka (2WD)EURO5 640 kg 1 200 kg 2 925 kg
SKYACTIV-G 2.0Automatická pre-
vodovka (4WD)EURO5 670 kg 1 200 kg 2 995 kg
ZAŤAŽENIE PRÍPOJNÉHO ČAPU: 75 kg
Pred jazdou
Ťahanie
3-60

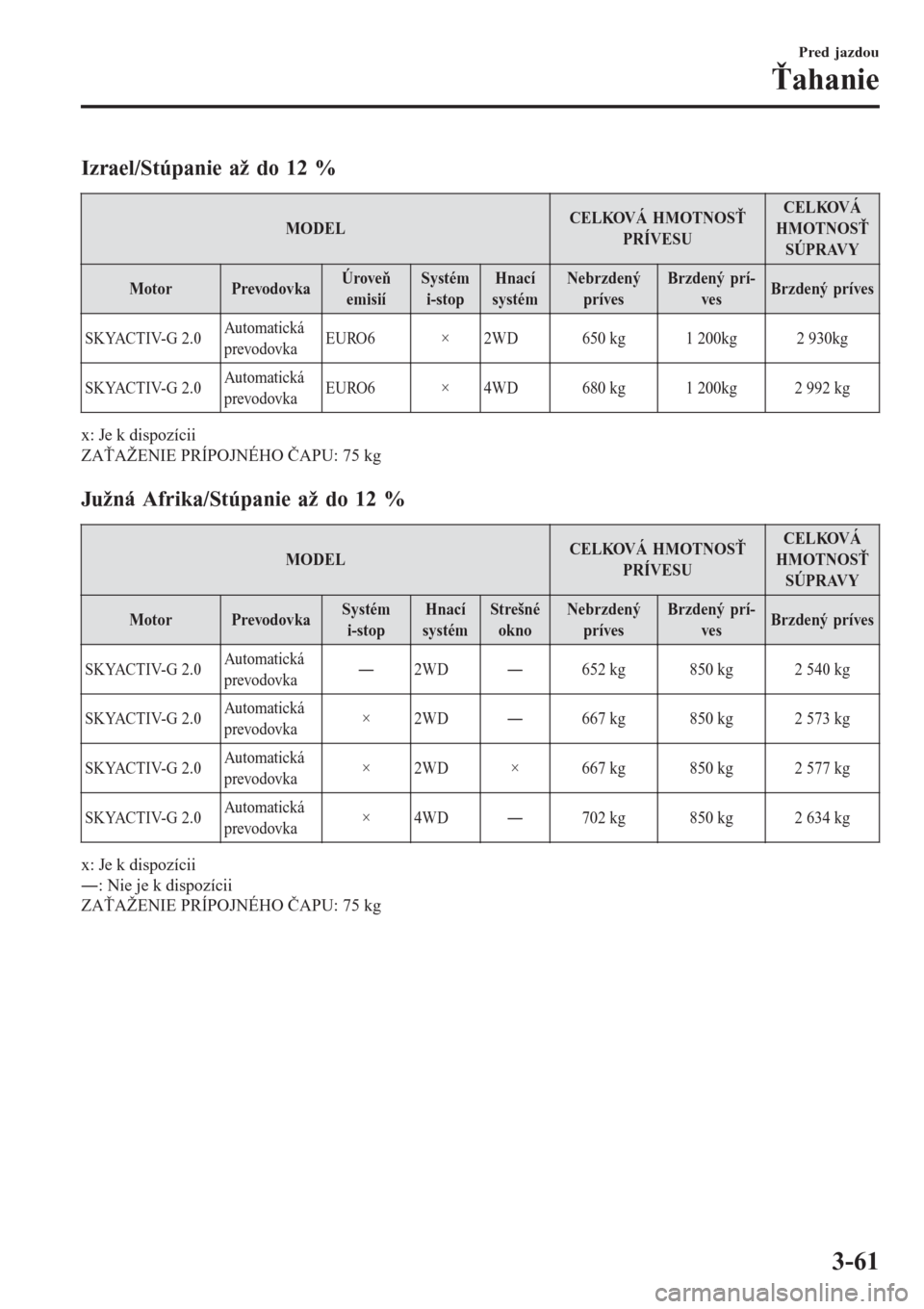

Izrael/Stúpanie až do 12 %
MODELCELKOVÁ HMOTNOSŤ
PRÍVESUCELKOVÁ
HMOTNOSŤ
SÚPRAVY
MotorPrevodovkaÚroveň
emisiíSystém
i-stopHnací
systémNebrzdený
prívesBrzdený prí-
vesBrzdený príves
SKYACTIV-G 2.0Automatická
prevodovkaEURO6 × 2WD 650 kg 1 200kg 2 930kg
SKYACTIV-G 2.0Automatická
prevodovkaEURO6 × 4WD 680 kg 1 200kg 2 992 kg
x: Je k dispozícii
ZAŤAŽENIE PRÍPOJNÉHO ČAPU: 75 kg

Južná Afrika/Stúpanie až do 12 %
MODELCELKOVÁ HMOTNOSŤ
PRÍVESUCELKOVÁ
HMOTNOSŤ
SÚPRAVY
MotorPrevodovkaSystém
i-stopHnací
systémStrešné
oknoNebrzdený
prívesBrzdený prí-
vesBrzdený príves
SKYACTIV-G 2.0Automatická
prevodovkaŠ2WDŠ652 kg 850 kg 2 540 kg
SKYACTIV-G 2.0Automatická
prevodovka×2WDŠ667 kg 850 kg 2 573 kg
SKYACTIV-G 2.0Automatická
prevodovka× 2WD × 667 kg 850 kg 2 577 kg
SKYACTIV-G 2.0Automatická
prevodovka×4WDŠ702 kg 850 kg 2 634 kg
x: Je k dispozícii
Š: Nie je k dispozícii
ZAŤAŽENIE PRÍPOJNÉHO ČAPU: 75 kg
Pred jazdou
Ťahanie
3-61

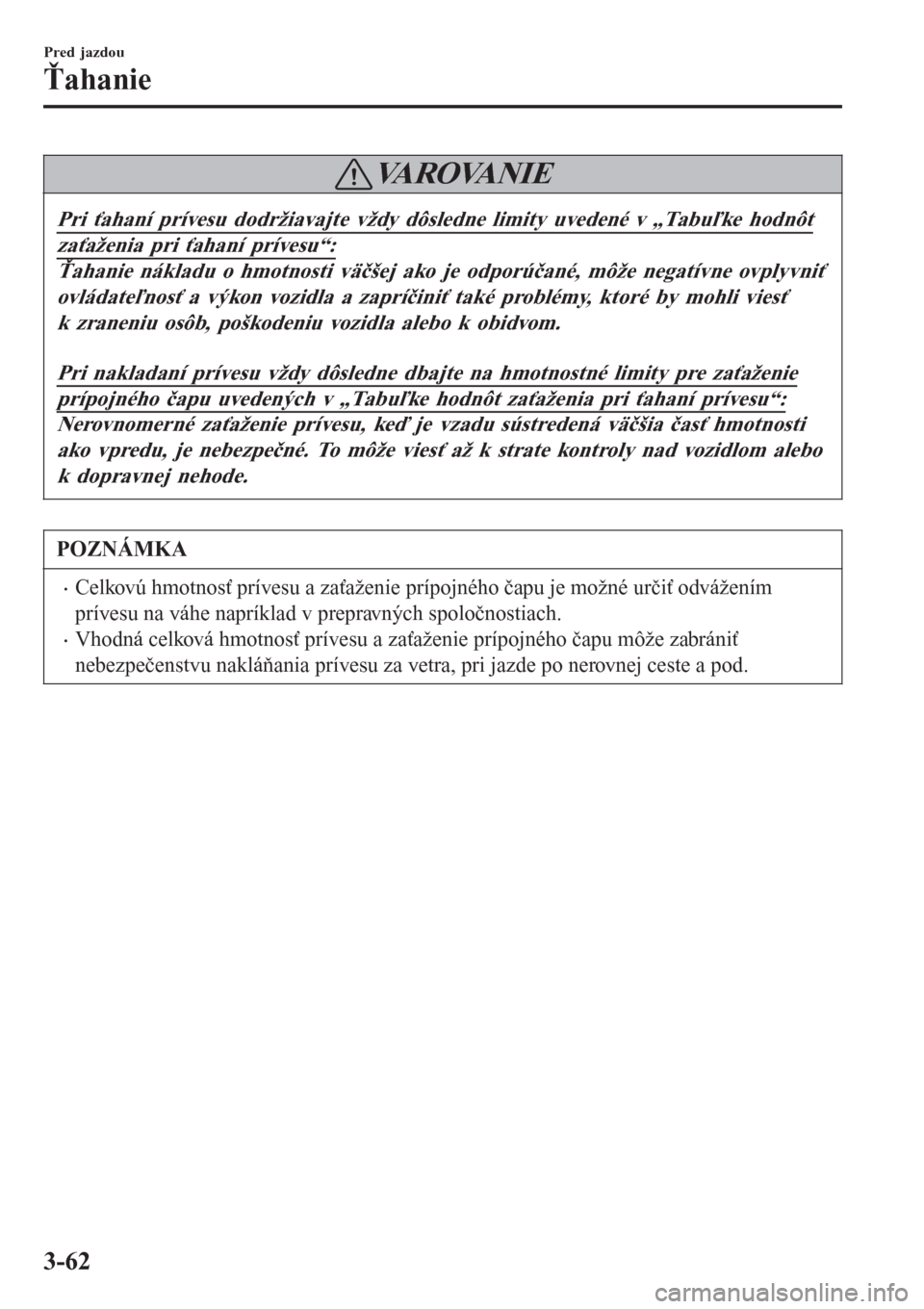

VA R O VA N I E
Pri ťahaní prívesu dodržiavajte vždy dôsledne limity uvedené v „Tabuľke hodnôt
zaťaženia pri ťahaní prívesu“:
Ťahanie nákladu o hmotnosti väčšej ako je odporúčané, môže negatívne ovplyvniť
ovládateľnosť a výkon vozidla a zapríčiniť také problémy, ktoré by mohli viesť
k zraneniu osôb, poškodeniu vozidla alebo k obidvom.
Pri nakladaní prívesu vždy dôsledne dbajte na hmotnostné limity pre zaťaženie
prípojného čapu uvedených v „Tabuľke hodnôt zaťaženia pri ťahaní prívesu“:
Nerovnomerné zaťaženie prívesu, keď je vzadu sústredená väčšia časť hmotnosti
ako vpredu, je nebezpečné. To môže viesť až k strate kontroly nad vozidlom alebo
k dopravnej nehode.
POZNÁMKA
•Celkovú hmotnosť prívesu a zaťaženie prípojného čapu je možné určiť odvážením
prívesu na váhe napríklad v prepravných spoločnostiach.
•Vhodná celková hmotnosť prívesu a zaťaženie prípojného čapu môže zabrániť
nebezpečenstvu nakláňania prívesu za vetra, pri jazde po nerovnej ceste a pod.
Pred jazdou
Ťahanie
3-62

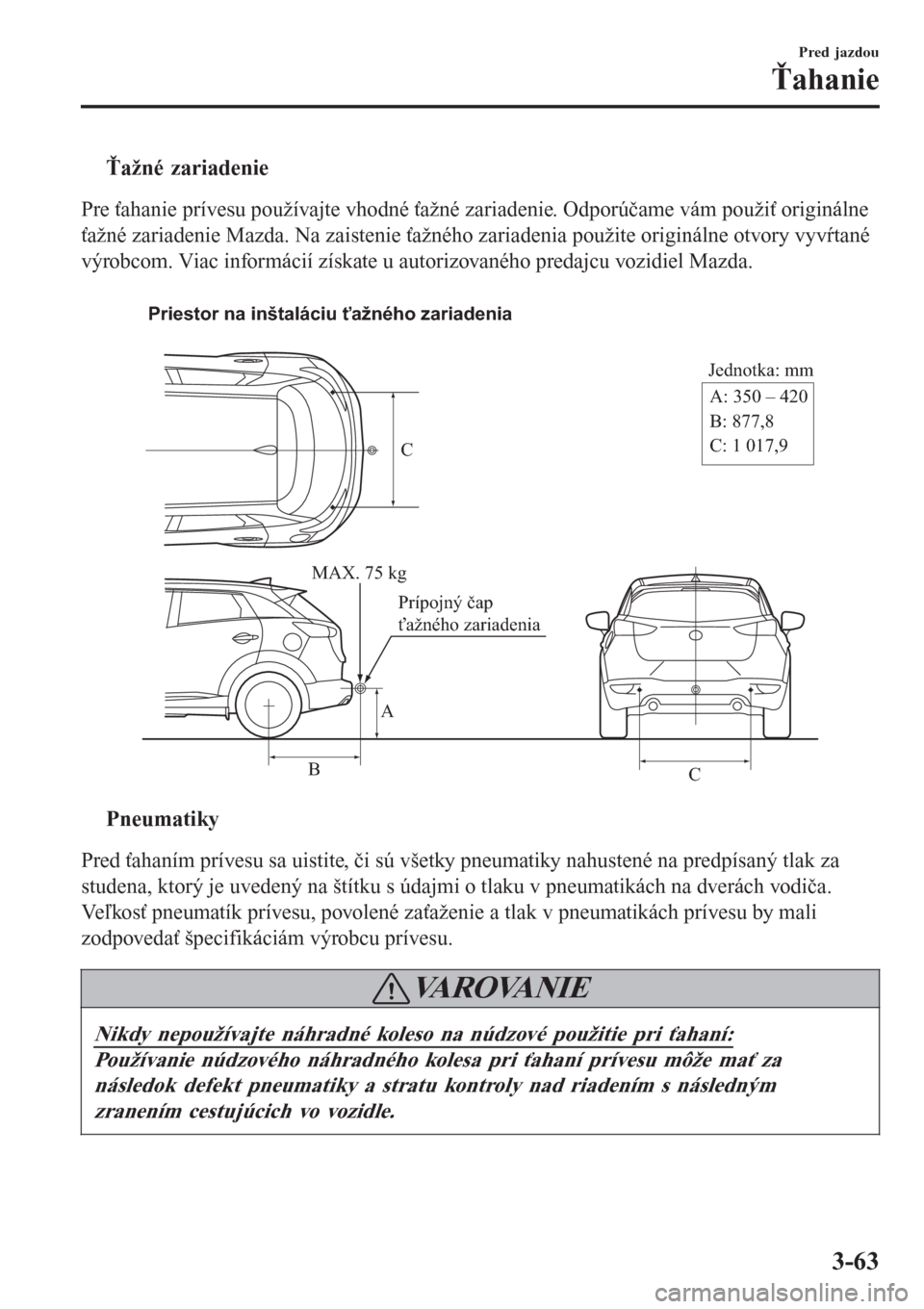

tŤažné zariadenie
Pre ťahanie prívesu používajte vhodné ťažné zariadenie. Odporúčame vám použiť originálne
ťažné zariadenie Mazda. Na zaistenie ťažného zariadenia použite originálne otvory vyvŕtané
výrobcom. Viac informácií získate u autorizovaného predajcu vozidiel Mazda.

Jednotka: mm
MAX. 75 kg
Prípojný čap
ťažného zariadenia
A
BA: 350 – 420
B: 877,8
C: 1 017,9
C
C Priestor na inštaláciu ťažného zariadenia
ttPneumatiky
Pred ťahaním prívesu sa uistite, či sú všetky pneumatiky nahustené na predpísaný tlak za
studena, ktorý je uvedený na štítku s údajmi o tlaku v pneumatikách na dverách vodiča.
Veľkosť pneumatík prívesu, povolené zaťaženie a tlak v pneumatikách prívesu by mali
zodpovedať špecifikáciám výrobcu prívesu.
VA R O VA N I E
Nikdy nepoužívajte náhradné koleso na núdzové použitie pri ťahaní:
Používanie núdzového náhradného kolesa pri ťahaní prívesu môže mať za
následok defekt pneumatiky a stratu kontroly nad riadením s následným
zranením cestujúcich vo vozidle.
Pred jazdou
Ťahanie
3-63

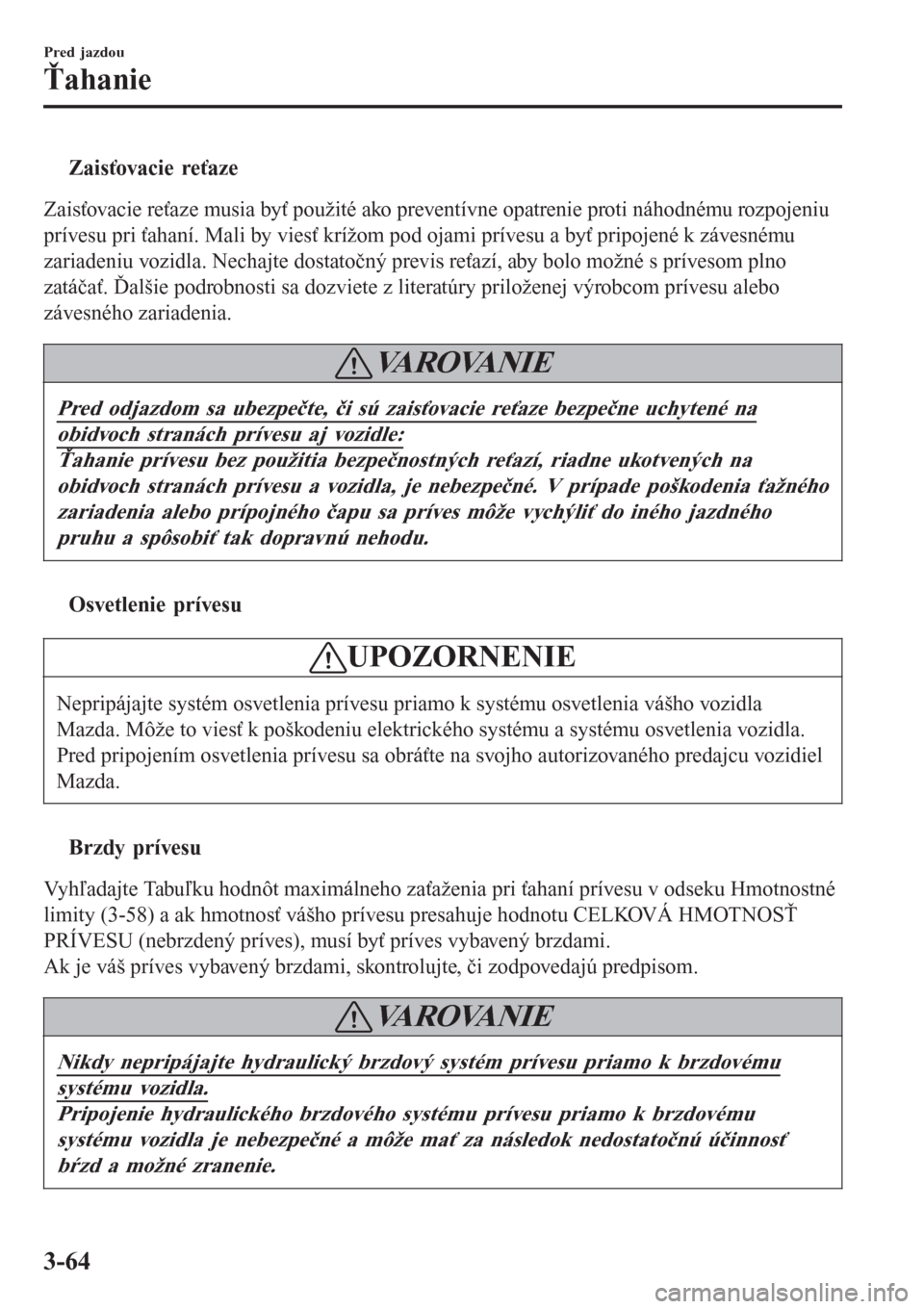

tZaisťovacie reťaze
Zaisťovacie reťaze musia byť použité ako preventívne opatrenie proti náhodnému rozpojeniu
prívesu pri ťahaní. Mali by viesť krížom pod ojami prívesu a byť pripojené k závesnému
zariadeniu vozidla. Nechajte dostatočný previs reťazí, aby bolo možné s prívesom plno
zatáčať. Ďalšie podrobnosti sa dozviete z literatúry priloženej výrobcom prívesu alebo
závesného zariadenia.
VA R O VA N I E
Pred odjazdom sa ubezpečte, či sú zaisťovacie reťaze bezpečne uchytené na
obidvoch stranách prívesu aj vozidle:
Ťahanie prívesu bez použitia bezpečnostných reťazí, riadne ukotvených na
obidvoch stranách prívesu a vozidla, je nebezpečné. V prípade poškodenia ťažného
zariadenia alebo prípojného čapu sa príves môže vychýliť do iného jazdného
pruhu a spôsobiť tak dopravnú nehodu.
tOsvetlenie prívesu
UPOZORNENIE
Nepripájajte systém osvetlenia prívesu priamo k systému osvetlenia vášho vozidla
Mazda. Môže to viesť k poškodeniu elektrického systému a systému osvetlenia vozidla.
Pred pripojením osvetlenia prívesu sa obráťte na svojho autorizovaného predajcu vozidiel
Mazda.
tBrzdy prívesu
Vyhľadajte Tabuľku hodnôt maximálneho zaťaženia pri ťahaní prívesu v odseku Hmotnostné
limity (3-58) a ak hmotnosť vášho prívesu presahuje hodnotu CELKOVÁ HMOTNOSŤ
PRÍVESU (nebrzdený príves), musí byť príves vybavený brzdami.
Ak je váš príves vybavený brzdami, skontrolujte, či zodpovedajú predpisom.
VA R O VA N I E
Nikdy nepripájajte hydraulický brzdový systém prívesu priamo k brzdovému
systému vozidla.
Pripojenie hydraulického brzdového systému prívesu priamo k brzdovému
systému vozidla je nebezpečné a môže mať za následok nedostatočnú účinnosť
bŕzd a možné zranenie.
Pred jazdou
Ťahanie
3-64

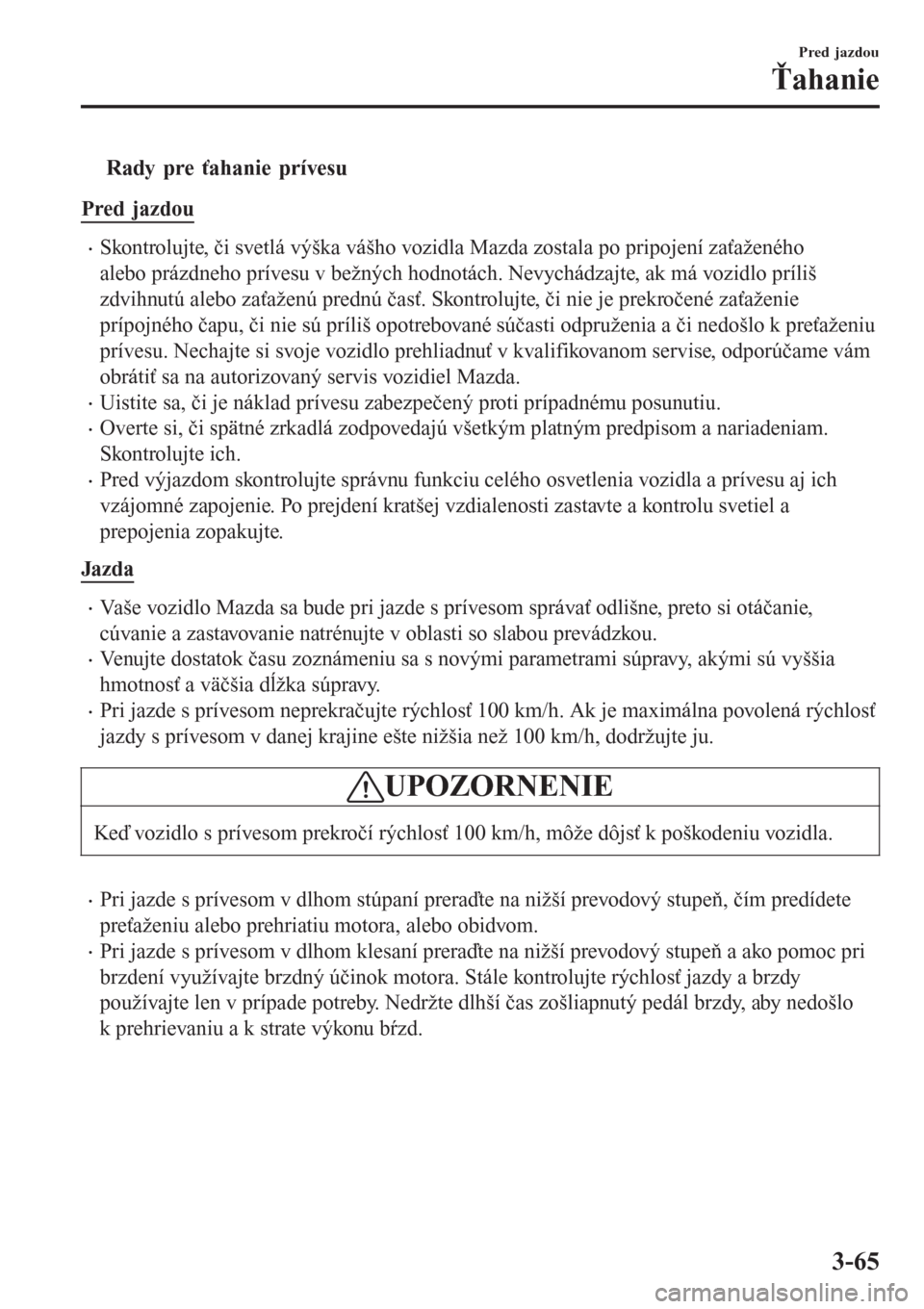

tRady pre ťahanie prívesu
Pred jazdou
•Skontrolujte, či svetlá výška vášho vozidla Mazda zostala po pripojení zaťaženého
alebo prázdneho prívesu v bežných hodnotách. Nevychádzajte, ak má vozidlo príliš
zdvihnutú alebo zaťaženú prednú časť. Skontrolujte, či nie je prekročené zaťaženie
prípojného čapu, či nie sú príliš opotrebované súčasti odpruženia a či nedošlo k preťaženiu
prívesu. Nechajte si svoje vozidlo prehliadnuť v kvalifikovanom servise, odporúčame vám
obrátiť sa na autorizovaný servis vozidiel Mazda.
•Uistite sa, či je náklad prívesu zabezpečený proti prípadnému posunutiu.
•Overte si, či spätné zrkadlá zodpovedajú všetkým platným predpisom a nariadeniam.
Skontrolujte ich.
•Pred výjazdom skontrolujte správnu funkciu celého osvetlenia vozidla a prívesu aj ich
vzájomné zapojenie. Po prejdení kratšej vzdialenosti zastavte a kontrolu svetiel a
prepojenia zopakujte.
Jazda
•Vaše vozidlo Mazda sa bude pri jazde s prívesom správať odlišne, preto si otáčanie,
cúvanie a zastavovanie natrénujte v oblasti so slabou prevádzkou.
•Venujte dostatok času zoznámeniu sa s novými parametrami súpravy, akými sú vyššia
hmotnosť a väčšia dĺžka súpravy.
•Pri jazde s prívesom neprekračujte rýchlosť 100 km/h. Ak je maximálna povolená rýchlosť
jazdy s prívesom v danej krajine ešte nižšia než 100 km/h, dodržujte ju.
UPOZORNENIE
Keď vozidlo s prívesom prekročí rýchlosť 100 km/h, môže dôjsť k poškodeniu vozidla.
•Pri jazde s prívesom v dlhom stúpaní preraďte na nižší prevodový stupeň, čím predídete
preťaženiu alebo prehriatiu motora, alebo obidvom.
•Pri jazde s prívesom v dlhom klesaní preraďte na nižší prevodový stupeň a ako pomoc pri
brzdení využívajte brzdný účinok motora. Stále kontrolujte rýchlosť jazdy a brzdy
používajte len v prípade potreby. Nedržte dlhší čas zošliapnutý pedál brzdy, aby nedošlo
k prehrievaniu a k strate výkonu bŕzd.
Pred jazdou
Ťahanie
3-65

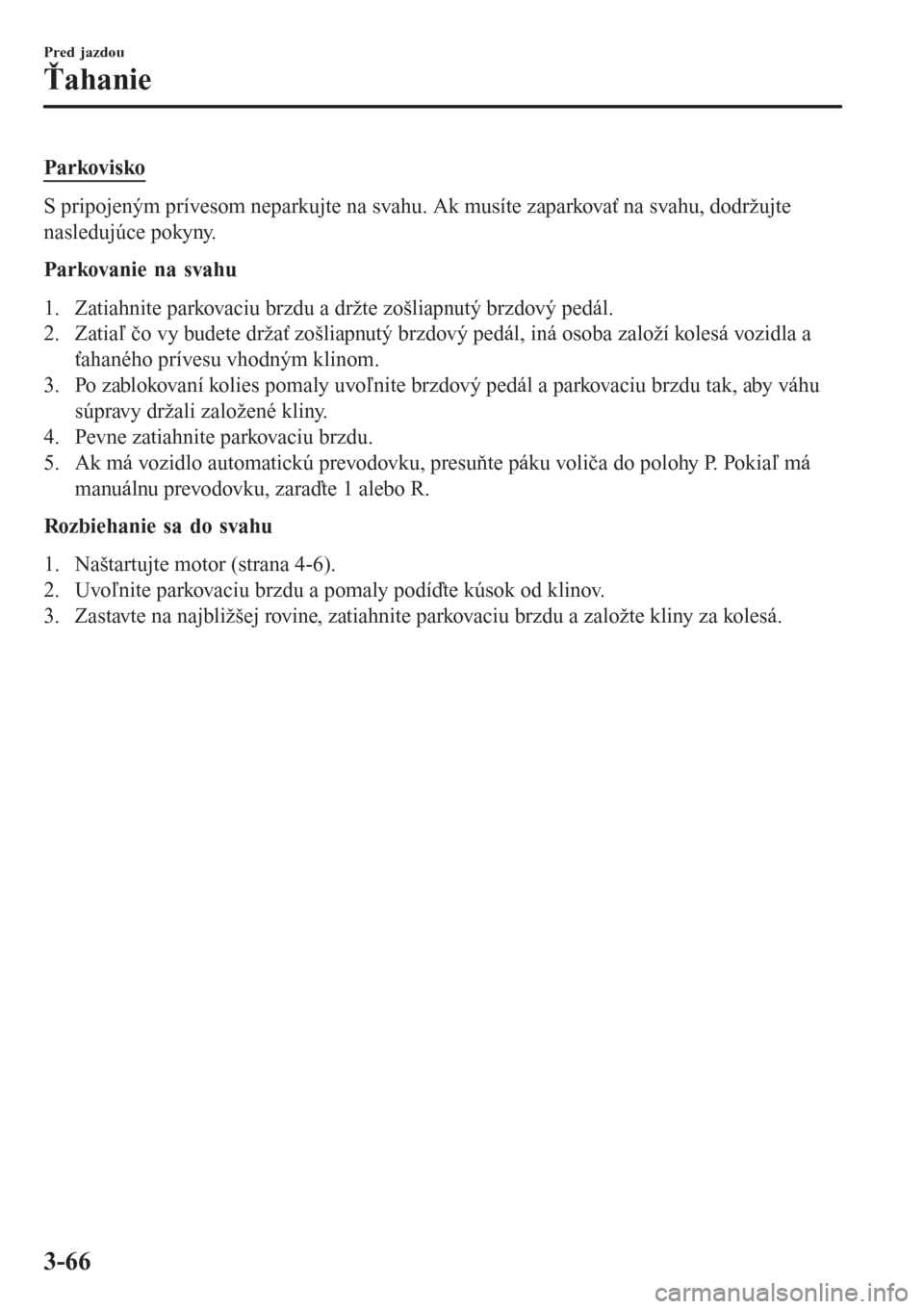

Parkovisko
S pripojeným prívesom neparkujte na svahu. Ak musíte zaparkovať na svahu, dodržujte
nasledujúce pokyny.
Parkovanie na svahu
1. Zatiahnite parkovaciu brzdu a držte zošliapnutý brzdový pedál.
2. Zatiaľ čo vy budete držať zošliapnutý brzdový pedál, iná osoba založí kolesá vozidla a
ťahaného prívesu vhodným klinom.
3. Po zablokovaní kolies pomaly uvoľnite brzdový pedál a parkovaciu brzdu tak, aby váhu
súpravy držali založené kliny.
4. Pevne zatiahnite parkovaciu brzdu.
5. Ak má vozidlo automatickú prevodovku, presuňte páku voliča do polohy P. Pokiaľ má
manuálnu prevodovku, zaraďte 1 alebo R.
Rozbiehanie sa do svahu
1. Naštartujte motor (strana 4-6).
2. Uvoľnite parkovaciu brzdu a pomaly podíďte kúsok od klinov.
3. Zastavte na najbližšej rovine, zatiahnite parkovaciu brzdu a založte kliny za kolesá.
Pred jazdou
Ťahanie
3-66

4Poč as ja zdy
Informácie týkajúce sa bezpečnej jazdy a zastavenia.
Štartovanie/zastavenie motora......... 4-4
Spínač zapaľovania....................... 4-4
Štartovanie motora........................ 4-6
Vypnutie motora......................... 4-12
i-stop
*......................................... 4-14
Prístrojový panel a displej............. 4-25
Prístroje a ukazovatele................ 4-25
Aktívny projekčný displej
*......... 4-36
Varovné/indikačné kontrolky...... 4-39
Prevodovka....................................... 4-46
Ovládanie manuálnej
prevodovky................................. 4-46
Ovládacie prvky automatickej
prevodovky................................. 4-49
Spínače a ovládacie prvky..............4-61
Ovládanie osvetlenia vozidla...... 4-61
Predné hmlové svetlá
*................ 4-68
Zadné hmlové svetlo
*................. 4-69
Signalizácia zmeny smeru jazdy
a zmeny jazdného pruhu............. 4-71
Stierače a ostrekovače čelného
skla..............................................4-72
Stierač a ostrekovač zadného
okna
*........................................... 4-76
Ostrekovače hlavných
svetlometov
*............................... 4-77
Odrosovanie zadného okna......... 4-78
Klaksón....................................... 4-79
Výstražné svetlá..........................4-79
Brzdy.................................................4-81
Brzdová sústava.......................... 4-81
Systém signálu núdzového
zastavenia.................................... 4-84
Asistent pre rozjazd do kopca
(HLA)
*........................................4-85
ABS/TCS/DSC................................. 4-87
Protiblokovací brzdový systém
(ABS)..........................................4-87
Systém kontroly prešmykovania
kolies (TCS)................................ 4-88
Systém riadenia jazdnej stability
(DSC)..........................................4-90
i-ELOOP...........................................4-92
i-ELOOP
*................................... 4-92
Monitor spotreby paliva................. 4-95
Monitor spotreby paliva
*............ 4-95
Výber jazdných režimov.............. 4-100
Výber jazdných režimov
*......... 4-100
4WD................................................ 4-102
Funkcia pohonu štyroch kolies
(4WD)
*..................................... 4-102
Posilňovač riadenia....................... 4-104
Posilňovač riadenia................... 4-104
*Niektoré modely.4-1

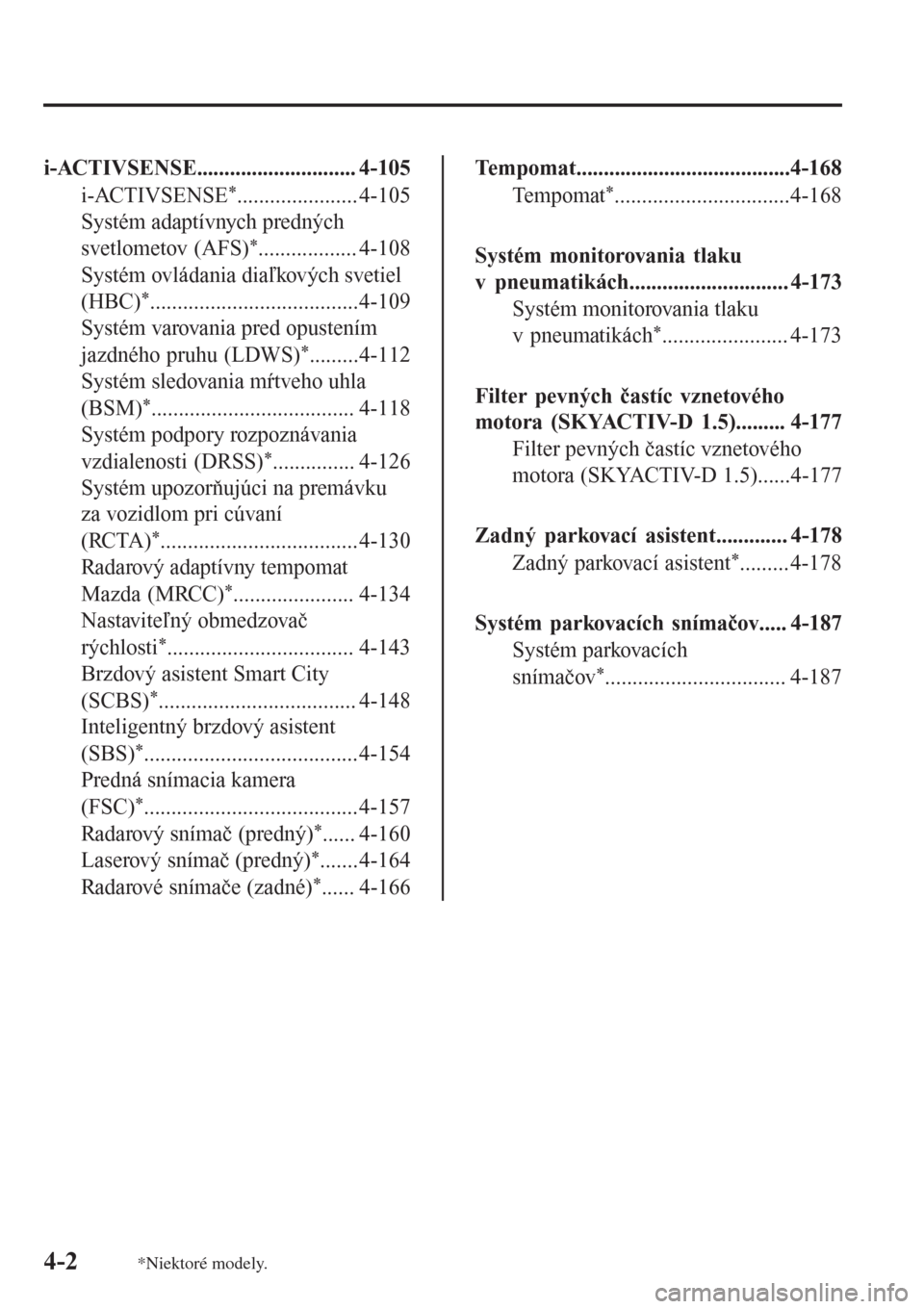

i-ACTIVSENSE............................. 4-105
i-ACTIVSENSE
*...................... 4-105
Systém adaptívnych predných
svetlometov (AFS)
*.................. 4-108
Systém ovládania diaľkových svetiel
(HBC)
*......................................4-109
Systém varovania pred opustením
jazdného pruhu (LDWS)
*.........4-112
Systém sledovania mŕtveho uhla
(BSM)
*..................................... 4-118
Systém podpory rozpoznávania
vzdialenosti (DRSS)
*............... 4-126
Systém upozorňujúci na premávku
za vozidlom pri cúvaní
(RCTA)
*.................................... 4-130
Radarový adaptívny tempomat
Mazda (MRCC)
*...................... 4-134
Nastaviteľný obmedzovač
rýchlosti
*.................................. 4-143
Brzdový asistent Smart City
(SCBS)
*.................................... 4-148
Inteligentný brzdový asistent
(SBS)
*.......................................4-154
Predná snímacia kamera
(FSC)
*.......................................4-157
Radarový snímač (predný)
*...... 4-160
Laserový snímač (predný)
*.......4-164
Radarové snímače (zadné)
*...... 4-166
Tempomat.......................................4-168
Te m p o m at
*................................4-168
Systém monitorovania tlaku
v pneumatikách............................. 4-173
Systém monitorovania tlaku
v pneumatikách
*....................... 4-173
Filter pevných častíc vznetového
motora (SKYACTIV-D 1.5)......... 4-177
Filter pevných častíc vznetového
motora (SKYACTIV-D 1.5)......4-177
Zadný parkovací asistent............. 4-178
Zadný parkovací asistent
*......... 4-178
Systém parkovacích snímačov..... 4-187
Systém parkovacích
snímačov
*................................. 4-187
4-2*Niektoré modely.
