4–104
Beim Fahren
Überwachung des Kraftstoffverbrauchs
Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System

Ohne i-ELOOP-System


Statusanzeige der i-stop-Funktion bei stillstehendem
Fahrzeug.

Anzeige bei deaktivierter i-stop-Funktion für die
Aktivierung der Funktion.

Anzeige der Betriebszeit der i-stop-Funktion und der
gesamten Betriebszeit

Der Status der i-stop-Funktion wird durch die Farbe
des Motorbereichs angezeigt. Bei Betätigung der
i-stop-Funktion ist die Farbe grün, bei Nicht-
Betätigung ist die Farbe grau.







4–105
Beim Fahren
Überwachung des Kraftstoffverbrauchs
Ef¿ zienzanzeige
Anzeige der Leistung der Energieef¿ zienz.

Anzeige auf dem Display Kontrollstatus


Die Blattgra¿ k wächst mit der CO 2 -Menge, die
durch das System eingespart wurde. Das gesamte
Blattwachstum wird entsprechend der Anzahl von
Baumgra¿ ken angezeigt.

Anzeige der gesamten Fahrdistanz, die durch den
Betrieb der i-stop-Funktion gewonnen wurde.

Anzeige der Zeit während welcher das Fahrzeug mit
der i-stop-Funktion gestoppt wurde in Prozent zur
Gesamtzeit des gestoppten Fahrzeugs.

Anzeige der Betriebszeit der i-stop-Funktion.

Anzeige der Gesamtzeit, während welcher das
Fahrzeug gestoppt wurde.

Abschlussbildschirmanzeige
Wenn die Zündung bei eingeschalteter Abschlussanzeige der
Kraftstoffverbrauchsüberwachung von “ON” auf “OFF” geschaltet wird, so wird die
tatsächliche Energieef¿ zienz (mit i-stop-Funktion) oder die Information über den
Kraftstoffverbrauch (ohne i-stop-Funktion) angezeigt.





4–106
Beim Fahren
Antriebsmodus
*nur bestimmte Modelle
Antriebsmodus *
Der Antriebsmodus ist ein System zum Umschalten des Antriebsmodus. Bei eingeschaltetem
Sportmodus spricht das Fahrzeug rascher auf eine Betätigung des Gaspedals an. Damit
steht Ihnen bei Bedarf eine rasche Beschleunigung zur Verfügung, wie zu einem sicheren
Fahrspurwechsel, zum Einspuren in eine Autobahn oder zum Überholen.
VORSICHT
Verwenden Sie den Sportmodus nicht auf einer glatten Straße, wie auf nassen oder
schneebedeckten Straßen. Dadurch können die Reifen rutschen.
HINWEIS
  Bei eingeschaltetem Sportmodus kann sich der Kraftstoffverbrauch bei höheren
Geschwindigkeiten erhöhen. Mazda emp¿ ehlt für normales Fahren den Sportmodus
auszuschalten.
  Der Antriebsmodus kann in den folgenden Fällen nicht umgeschaltet werden:



 ABS/TCS/DSC aktiviert



 Das Lenkrad wird plötzlich betätigt

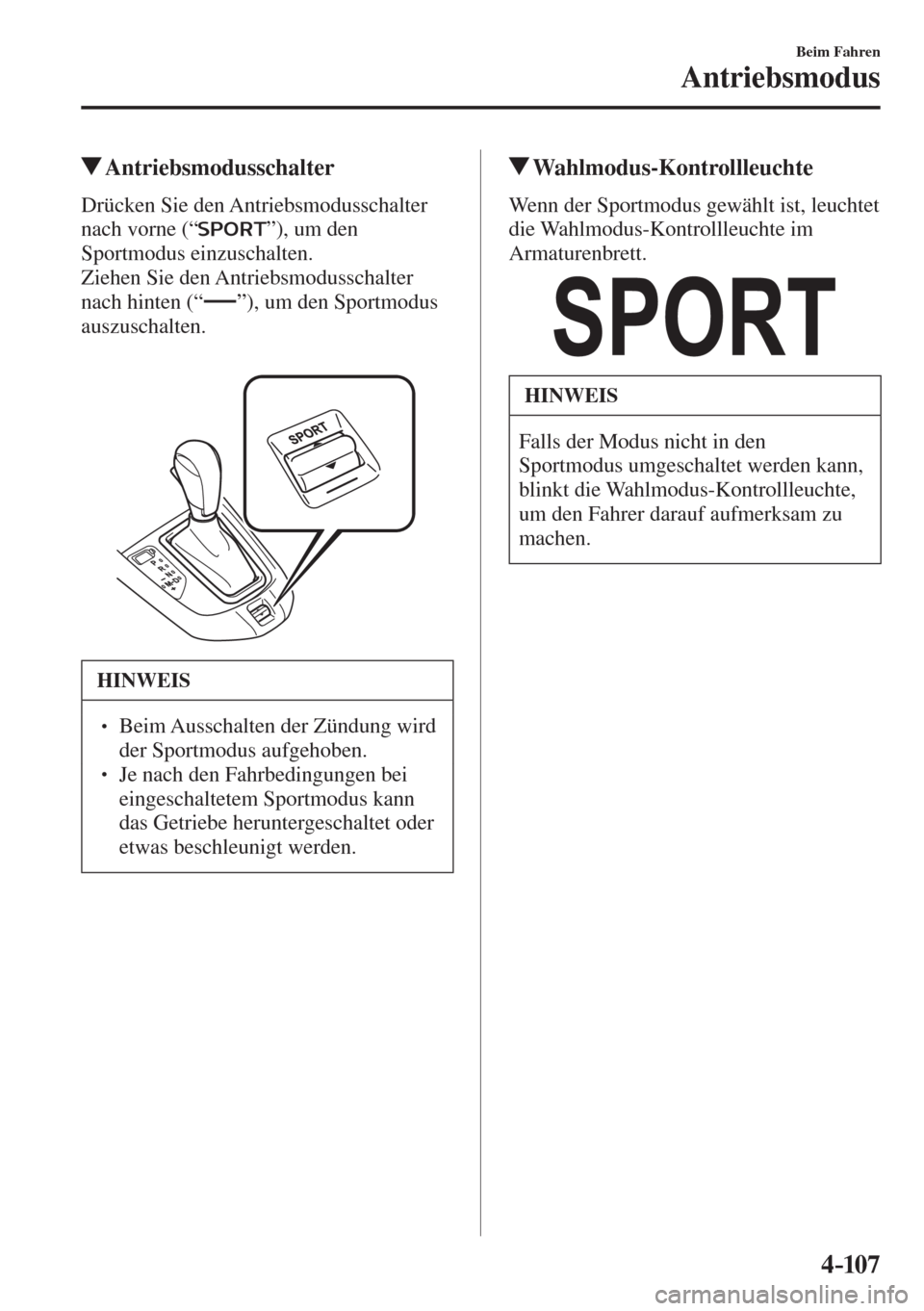

4–107
Beim Fahren
Antriebsmodus
Antriebsmodusschalter
Drücken Sie den Antriebsmodusschalter
nach vorne (“
”), um den
Sportmodus einzuschalten.
Ziehen Sie den Antriebsmodusschalter
nach hinten (“
”), um den Sportmodus
auszuschalten.



HINWEIS
  Beim Ausschalten der Zündung wird
der Sportmodus aufgehoben.
  Je nach den Fahrbedingungen bei
eingeschaltetem Sportmodus kann
das Getriebe heruntergeschaltet oder
etwas beschleunigt werden.
Wahlmodus-Kontrollleuchte
Wenn der Sportmodus gewählt ist, leuchtet
die Wahlmodus-Kontrollleuchte im
Armaturenbrett.


HINWEIS
Falls der Modus nicht in den
Sportmodus umgeschaltet werden kann,
blinkt die Wahlmodus-Kontrollleuchte,
um den Fahrer darauf aufmerksam zu
machen.

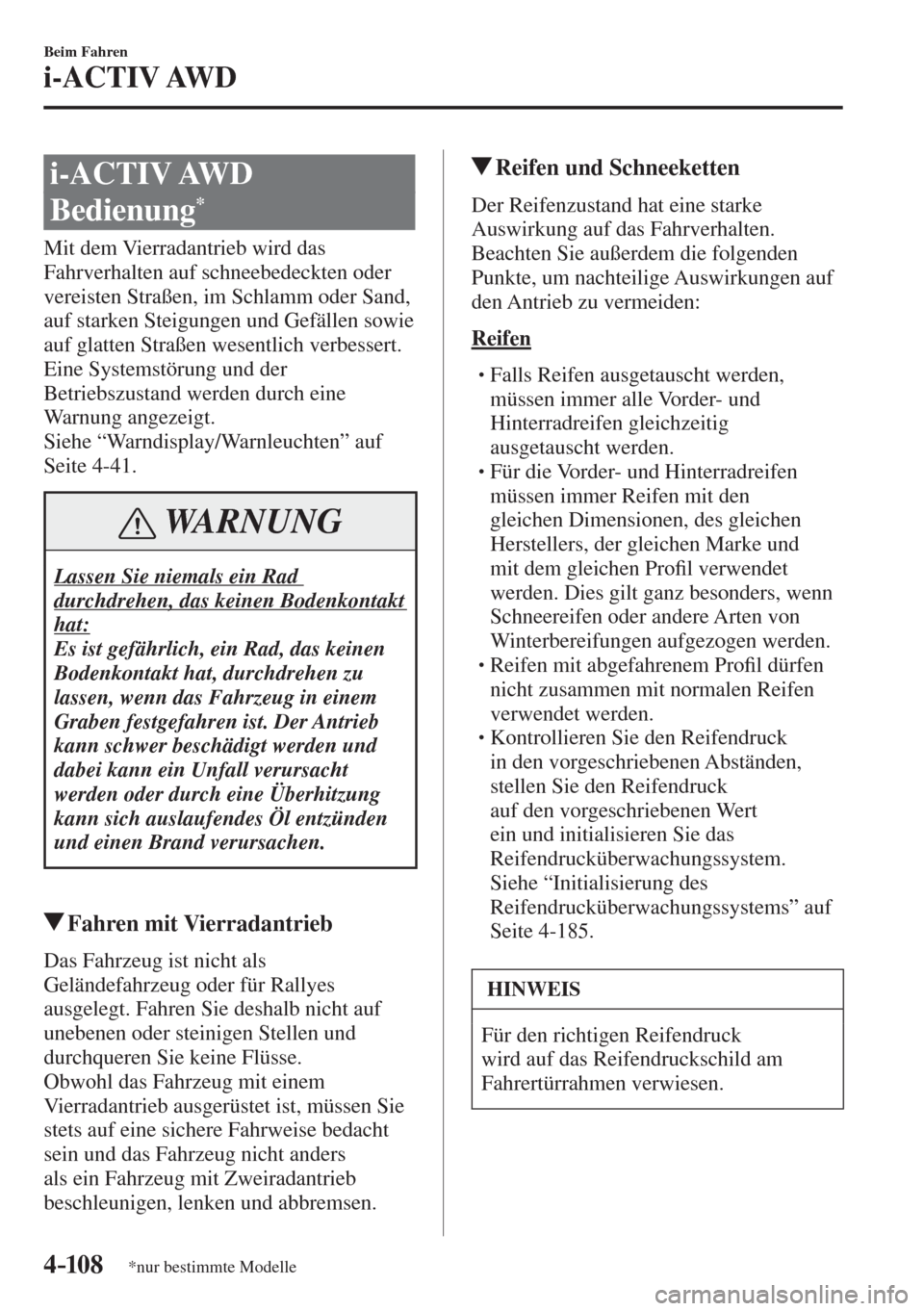

4–10 8
Beim Fahren
i-ACTIV AWD
*nur bestimmte Modelle
i-ACTIV AWD
Bedienung
*
Mit dem Vierradantrieb wird das
Fahrverhalten auf schneebedeckten oder
vereisten Straßen, im Schlamm oder Sand,
auf starken Steigungen und Gefällen sowie
auf glatten Straßen wesentlich verbessert.
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe “Warndisplay/Warnleuchten” auf
Seite 4-41 .
WARNUNG
Lassen Sie niemals ein Rad
durchdrehen, das keinen Bodenkontakt
hat:
Es ist gefährlich, ein Rad, das keinen
Bodenkontakt hat, durchdrehen zu
lassen, wenn das Fahrzeug in einem
Graben festgefahren ist. Der Antrieb
kann schwer beschädigt werden und
dabei kann ein Unfall verursacht
werden oder durch eine Überhitzung
kann sich auslaufendes Öl entzünden
und einen Brand verursachen.
Fahren mit Vierradantrieb
Das Fahrzeug ist nicht als
Geländefahrzeug oder für Rallyes
ausgelegt. Fahren Sie deshalb nicht auf
unebenen oder steinigen Stellen und
durchqueren Sie keine Flüsse.
Obwohl das Fahrzeug mit einem
Vierradantrieb ausgerüstet ist, müssen Sie
stets auf eine sichere Fahrweise bedacht
sein und das Fahrzeug nicht anders
als ein Fahrzeug mit Zweiradantrieb
beschleunigen, lenken und abbremsen.
Reifen und Schneeketten
Der Reifenzustand hat eine starke
Auswirkung auf das Fahrverhalten.
Beachten Sie außerdem die folgenden
Punkte, um nachteilige Auswirkungen auf
den Antrieb zu vermeiden:
Reifen





 Falls Reifen ausgetauscht werden,
müssen immer alle Vorder- und
Hinterradreifen gleichzeitig
ausgetauscht werden.



 Für die Vorder- und Hinterradreifen
müssen immer Reifen mit den
gleichen Dimensionen, des gleichen
Herstellers, der gleichen Marke und
mit dem gleichen Pro¿ l verwendet
werden. Dies gilt ganz besonders, wenn
Schneereifen oder andere Arten von
Winterbereifungen aufgezogen werden.



 Reifen mit abgefahrenem Pro¿ l dürfen
nicht zusammen mit normalen Reifen
verwendet werden.



 Kontrollieren Sie den Reifendruck
in den vorgeschriebenen Abständen,
stellen Sie den Reifendruck
auf den vorgeschriebenen Wert
ein und initialisieren Sie das
Reifendrucküberwachungssystem.
  Siehe “Initialisierung des
Reifendrucküberwachungssystems” auf
Seite 4-185 .

HINWEIS
Für den richtigen Reifendruck
wird auf das Reifendruckschild am
Fahrertürrahmen verwiesen.

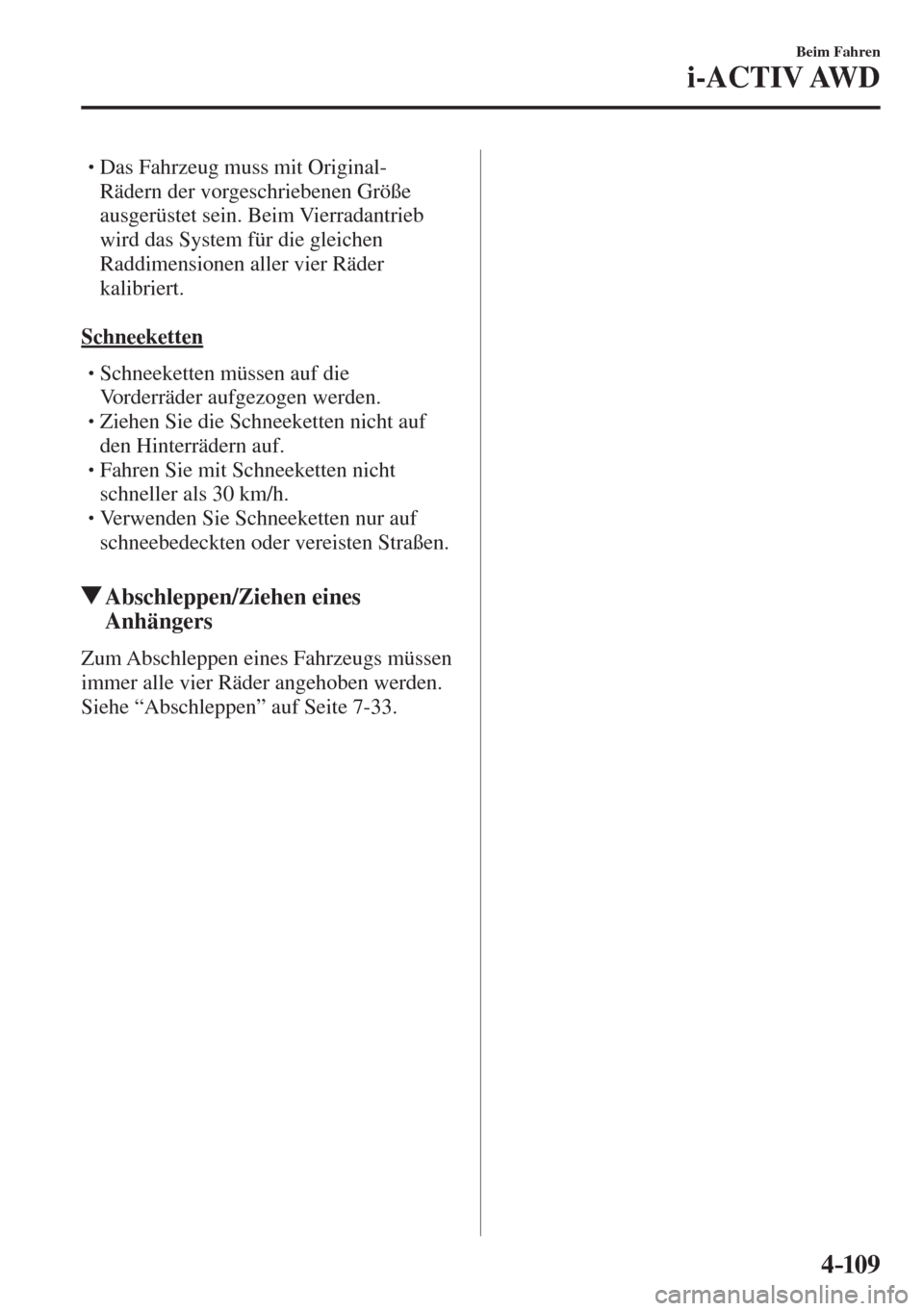

4–109
Beim Fahren
i-ACTIV AWD



 Das Fahrzeug muss mit Original-
Rädern der vorgeschriebenen Größe
ausgerüstet sein. Beim Vierradantrieb
wird das System für die gleichen
Raddimensionen aller vier Räder
kalibriert.

Schneeketten





 Schneeketten müssen auf die
Vorderräder aufgezogen werden.



 Ziehen Sie die Schneeketten nicht auf
den Hinterrädern auf.



 Fahren Sie mit Schneeketten nicht
schneller als 30 km/h.



 Verwenden Sie Schneeketten nur auf
schneebedeckten oder vereisten Straßen.

Abschleppen/Ziehen eines
Anhängers
Zum Abschleppen eines Fahrzeugs müssen
immer alle vier Räder angehoben werden.
Siehe “Abschleppen” auf Seite 7-33 .





4–110
Beim Fahren
Servolenkung
S e r v o l e n k u n g













 Die Lenkkraftunterstützung ist nur
bei laufendem Motor vorhanden. Bei
abgestelltem Motor oder im Falle einer
Störung fällt die Lenkkraftunterstützung
aus, in diesem Fall kann das Fahrzeug
immer noch gelenkt werden, allerdings
ist dazu ein erhöhter Kraftaufwand
erforderlich.
  Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
wenn sich beim normalen Fahren der
Kraftaufwand zum Lenken erhöht oder
das Lenkrad vibriert.



 Der Fahrer wird durch die Warnleuchte
über Systemstörungen und den
Betriebszustand informiert.
  Je nach Systemstörung oder
Betriebszustand kann auch ein
akustisches Signal ausgelöst werden.
  Siehe “Warnleuchten” auf Seite 4-41 .
 Siehe “Servolenkungswarnsignal” auf
Seite 7-59 .

VORSICHT
Schlagen Sie das Lenkrad bei laufendem
Motor nicht länger als 5 Sekunden
voll ein. Sonst könnten Teile der
Servolenkung beschädigt werden.





4–111
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
i-ACTIVSENSE *
i-ACTIVSENSE ist ein Sammelbegriff für eine Reihe von Sicherheits- und
Fahrerassistenzsystemen, für welche Sensoren, wie die FSC-Kamera und die Radarsensoren
verwendet werden. Diese Systeme bestehen aus dem aktiven Sicherheits- und dem Pre-
Crash-Sicherheitssystem.
Diese Systeme sollen ein sicheres Fahren gewährleisten, indem der Fahrer entlastet wird
und so ein Aufprall verhindert oder die Aufprallstärke wesentlich reduziert wird. Jedes
System hat Grenzen, deshalb müssen Sie immer sorgfältig fahren und dürfen sich niemals
vollständig auf die Systeme verlassen.
Aktive Sicherheitstechnologie
Die aktive Sicherheitstechnologie unterstützt ein sicheres Fahren, indem der Fahrer zur
Vermeidung von Unfällen auf potentielle Gefahren aufmerksam gemacht wird.
Aufmerksamkeitssteigerungssysteme
Nachtsichtbarkeit
Adaptives Frontbeleuchtungssystem (AFS) ..................................................................... 4-114
Fernlichtregulierung (HBC) .............................................................................................. 4-115
Erfassung auf der linken/rechten Seite und der Rückseite
Spurhalteassistent (LDWS) ...............................................................................................4-118
Toter-Winkel-Assistent (BSM) .........................................................................................4-126
Abstandserfassung zwischen Fahrzeugen
Abstandsführungssystem (DRSS) .....................................................................................4-133
Hinderniserfassung beim Herausfahren aus einer Parklücke
Ausparkhilfe (RCTA) ........................................................................................................4-136
Fahrerassistenzsysteme
Abstandsassistent
Mazda Radar Cruise Control-System (MRCC) ................................................................4-140
Geschwindigkeitssteuerung
Geschwindigkeitsbegrenzer ..............................................................................................4-150





4–112
Beim Fahren
i-ACTIVSENSE
Pre Crash-Sicherheitstechnologie
Die Pre Crash-Sicherheitstechnologie soll Kollisionen verhindern oder wenigstens die
Stärke eines Aufpralls vermindern, falls ein Aufprall unvermeidbar ist.
Verminderung von Aufprallbeschädigungen im niedrigen Geschwindigkeitsbereich
Vorwärtsfahrt
City-Notbremsassistent (SCBS)........................................................................................4-156
Verminderung von Aufprallbeschädigungen im mittleren und hohen
Geschwindigkeitsbereich
Notbremsassistent (SBS) ..................................................................................................4-162
Kamera und Sensoren
F S C - K a m e r a
Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Die folgenden Systeme verwenden die FSC-Kamera ebenfalls.



 Fernlichtregulierung (HBC)



 Spurhalteassistent (LDWS)



 Notbremsassistent (SBS)
Die FSC-Kamera be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “FSC-Kamera” auf Seite 4-165 .
Radarsensor (vorne)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug reÀ ektierten Radiowellen wieder. Der Radarsensor (vorne) wird
ebenfalls von den folgenden Systemen verwendet.



 Mazda Radar Cruise Control-System (MRCC)



 Abstandsführungssystem (DRSS)



 Notbremsassistent (SBS)
Der Radarsensor (vorne) be¿ ndet sich an der Rückseite des Kühlergrills.
Siehe “Radarsensor (vorne)” auf Seite 4-168 .





4–113
Beim Fahren
i-ACTIVSENSE
Lasersensor (vorne)
Der Lasersensor (vorne) strahlt einen Laserstrahl mit einer ähnlichen Wellenlänge wie
Infrarot ab und empfängt den an einem vorausfahrenden Fahrzeug reÀ ektierten Strahl,
der für die Messung ausgewertet wird. Der Lasersensor (vorne) wird ebenfalls von den
folgenden Systemen verwendet.



 City-Notbremsassistent (SCBS)



 Notbremsassistent (SBS)
Der Lasersensor (vorne) be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “Lasersensor (vorne)” auf Seite 4-171 .
Radarsensoren (hinten)
Die Radarsensoren (hinten) strahlen Radiowellen ab und empfangen die an einem sich von
hinten nähernden Fahrzeug reÀ ektierten Radiowellen wieder. Die Radarsensoren (hinten)
werden ebenfalls von den folgenden Systemen verwendet.



 Toter-Winkel-Assistent (BSM)



 Ausparkhilfe (RCTA)
Die Radarsensoren (hinten) sind im hinteren Stoßfänger auf der linken und rechten Seite
eingebaut.
Siehe “Radarsensoren (hinten)” auf Seite 4-174 .
