MAZDA MODEL CX-3 2016 Betriebsanleitung (in German)

4–124
Beim Fahren
i-ACTIVSENSE

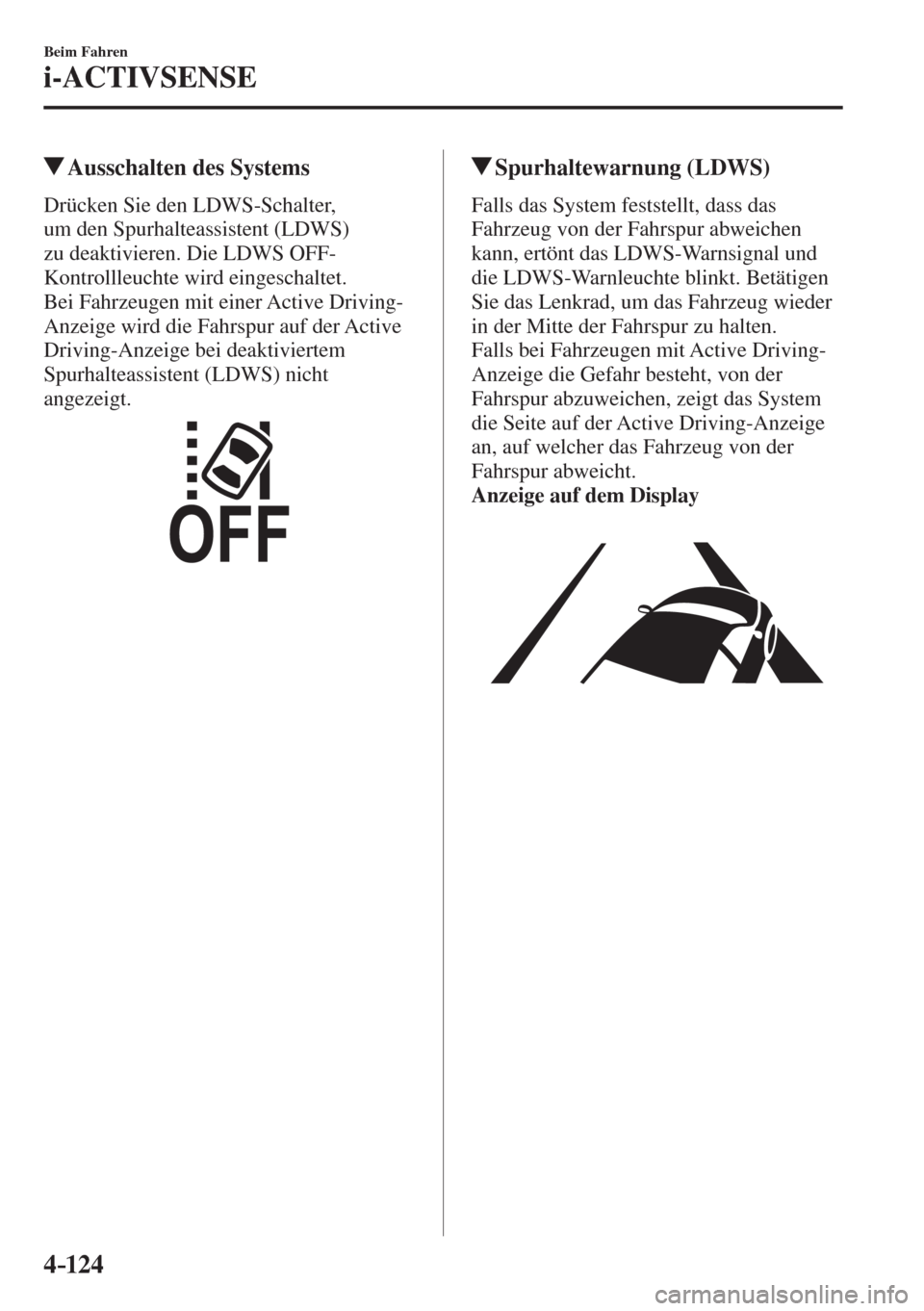

Ausschalten des Systems
Drücken Sie den LDWS-Schalter,
um den Spurhalteassistent (LDWS)
zu deaktivieren. Die LDWS OFF-
Kontrollleuchte wird eingeschaltet.
Bei Fahrzeugen mit einer Active Driving-
Anzeige wird die Fahrspur auf der Active
Driving-Anzeige bei deaktiviertem
Spurhalteassistent (LDWS) nicht
angezeigt.


Spurhaltewarnung (LDWS)
Falls das System feststellt, dass das
Fahrzeug von der Fahrspur abweichen
kann, ertönt das LDWS-Warnsignal und
die LDWS-Warnleuchte blinkt. Betätigen
Sie das Lenkrad, um das Fahrzeug wieder
in der Mitte der Fahrspur zu halten.
Falls bei Fahrzeugen mit Active Driving-
Anzeige die Gefahr besteht, von der
Fahrspur abzuweichen, zeigt das System
die Seite auf der Active Driving-Anzeige
an, auf welcher das Fahrzeug von der
Fahrspur abweicht.
Anzeige auf dem Display








4–125
Beim Fahren
i-ACTIVSENSE

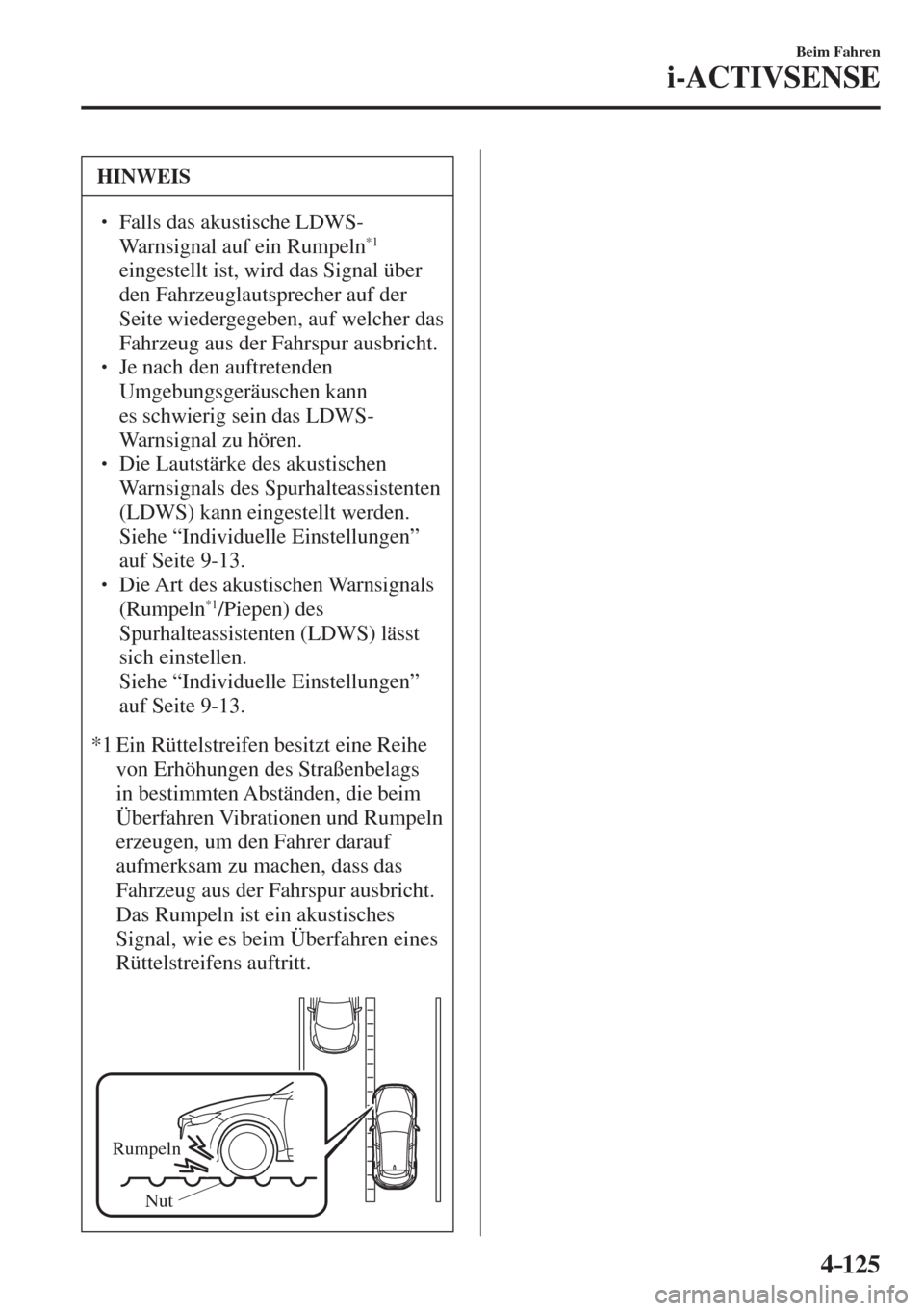

HINWEIS
  Falls das akustische LDWS-
Warnsignal auf ein Rumpeln *1
eingestellt ist, wird das Signal über
den Fahrzeuglautsprecher auf der
Seite wiedergegeben, auf welcher das
Fahrzeug aus der Fahrspur ausbricht.
  Je nach den auftretenden
Umgebungsgeräuschen kann
es schwierig sein das LDWS-
Warnsignal zu hören.
  Die Lautstärke des akustischen
Warnsignals des Spurhalteassistenten
(LDWS) kann eingestellt werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

 Die Art des akustischen Warnsignals
(Rumpeln *1 /Piepen) des
Spurhalteassistenten (LDWS) lässt
sich einstellen.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

*1 Ein Rüttelstreifen besitzt eine Reihe
von Erhöhungen des Straßenbelags
in bestimmten Abständen, die beim
Überfahren Vibrationen und Rumpeln
erzeugen, um den Fahrer darauf
aufmerksam zu machen, dass das
Fahrzeug aus der Fahrspur ausbricht.
Das Rumpeln ist ein akustisches
Signal, wie es beim Überfahren eines
Rüttelstreifens auftritt.

Rumpeln
Nut






4–126
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Toter-Winkel-Assistent (BSM) *
Der Toter-Winkel-Assistent (BSM) soll dem Fahrer helfen die Fahrzeugrückseite bei einem
Spurwechsel auf beiden Seiten zu überwachen und den Fahrer zu warnen, wenn sich ein
Fahrzeug von hinten auf einer benachbarten Spur nähert.
Der Toter-Winkel-Assistent (BSM) erfasst Fahrzeug auf der Rückseite, die sich mit einer
Geschwindigkeit von mehr als 30 km/h nähern und die Toter-Winkel-Warnleuchten
(BSM) an den Türspiegeln werden entsprechend den Bedingungen eingeschaltet. Falls
der Blinkerhebel für einen Fahrspurwechsel auf die Seite der leuchtenden Toter-Winkel-
Warnleuchten (BSM) betätigt wird, wird der Fahrer durch eine blinkende Toter-Winkel-
Warnleuchte (BSM) und ein akustisches Signal gewarnt, dass sich ein Fahrzeug auf dieser
Seite nähert.
Der Erfassungsbereich schließt die Fahrspuren auf beiden Seiten des Fahrzeugs vom
hinteren Teil der Vordertüren bis ungefähr 50 m hinter dem Fahrzeug ein.

Erfassungsbereich Ihr Fahrzeug

WARNUNG
Kontrollieren Sie vor einem Fahrspurwechsel unbedingt die Umgebung visuell:
Das System ist nur für die Erfassung von Fahrzeugen hinter Ihrem Fahrzeug bei
einem Fahrspurwechsel. Wegen Einschränkungen beim Betrieb des Systems kann die
Toter-Winkel-Warnleuchte (BSM) nicht oder verspätet blinken, wenn sich auf einer
benachbarten Fahrspur ein Fahrzeug nähert. Es gehört deshalb zu den PÀ ichten des
Fahrers immer den Bereich hinter dem Fahrzeug zu kontrollieren.





4–127
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Der Toter-Winkel-Assistent (BSM) wird aktiviert, wenn alle der folgenden
Bedingungen erfüllt sind:



 Die Zündung ist auf “ON”.



 Der Toter-Winkel-Schalter (BSM) wird gedrückt und die Toter-Winkel-
Kontrollleuchte (BSM) OFF im Armaturenbrett erlischt.



 Die Fahrzeuggeschwindigkeit beträgt mehr als ungefähr 30 km/h.

 Der Toter-Winkel-Assistent (BSM) funktioniert unter den folgenden Bedingungen
nicht.



 Die Fahrzeuggeschwindigkeit beträgt weniger als ungefähr 25 km/h, obwohl die
Toter-Winkel-Kontrollleuchte (BSM) OFF ausgeschaltet ist.



 Der Schalthebel (Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe) wird in
die Position R gestellt und das Fahrzeug fährt rückwärts.


 In den folgenden Fällen wird die Toter-Winkel-Kontrollleuchte (BSM) OFF
eingeschaltet und das System ist ausgeschaltet. Falls die Toter-Winkel-Kontrollleuchte
(BSM) OFF nicht erlischt, muss das Fahrzeug von einem autorisierten Mazda-
Vertragshändler so bald wie möglich überprüft werden.



 Eine Systemstörung einschließlich Toter-Winkel-Warnleuchte (BSM) wird erfasst.



 Es besteht eine große Abweichung der Installationsposition des Radarsensors
(hinten) am Fahrzeug.



 Am hinteren Stoßfänger beim Radarsensor (hinten) hat sich viel Schnee oder Eis
angesammelt. Den hinteren Stoßfänger von Schnee, Eis oder Schlamm reinigen.



 Langzeitiges Fahren auf schneebedeckten Straßen.



 Die Temperatur der Radarsensoren (hinten) ist extrem hoch, wegen langzeitigem
Fahren auf einem Gefälle im Sommer.



 Abfall der Batteriespannung.

 Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Ein Fahrzeug be¿ ndet sich im Erfassungsbereich auf der benachbarten Fahrspur,
aber es nähert sich nicht. Der Toter-Winkel-Assistent (BSM) bestimmt die
Bedingungen anhand der abgetasteten Radardaten.



 Ein Fahrzeug fährt mit fast gleicher Geschwindigkeit für längere Zeit auf der
benachbarten Fahrspur.



 Entgegenkommende Fahrzeuge.



 Das Fahrzeug auf der benachbarten Fahrspur versucht zu überholen.



 Die benachbarte Fahrspur, auf welcher sich ein Fahrzeug be¿ ndet, ist extrem breit.
Der Erfassungsbereich der Radarsensoren (hinten) ist auf die normale Breite von
Autobahnen eingestellt.






4–128
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann die Toter-Winkel-Warnleuchte (BSM) und das akustische
Warnsignal nicht oder verspätet ausgelöst werden.



 Ein Fahrzeug führt einen Fahrspurwechsel über zwei Fahrspuren aus.



 Befahren von starken Steigungen und Gefällen.



 Befahren des Scheitelpunkts eines Hügels oder eines Passes.



 Der Wenderadius ist klein (enge Kurve, Abbiegen bei Kreuzungen).



 Falls Ihre Fahrspur und die benachbarte Fahrspur nicht auf gleicher Höhe sind.



 Unmittelbar nach dem Drücken des Toter-Winkel-Schalters (BSM) wird das System
aktiviert.


 Bei sehr schmalen Straßen ist es möglich, dass Fahrzeuge auf der zweiten
benachbarten Fahrspur erfasst werden. Der Erfassungsbereich der Radarsensoren
(hinten) ist auf die normale Breite von Autobahnen eingestellt.
  Die Toter-Winkel-Warnleuchten (BSM) können wegen feststehenden Gegenständen
auf der Straße ausgelöst werden, wie Leitplanken, Tunnels, Wände und parkierte
Fahrzeuge.
Gegenstände, wie Leitplanken und
Betonwände entlang der Straße.Stellen, an denen Abstand zwischen
Leitplanke und einer Mauer auf der Seite des
Fahrzeugs abnimmt.

Wände am Tunnelein- und -ausgang, Wenden.
  Eine Toter-Winkel-Warnleuchte (BSM) kann blinken oder das akustische Warnsignal
kann mehrmals ausgelöst werden beim Abbiegen auf einer Kreuzung in der Stadt.
  Schalten Sie den Toter-Winkel-Assistent (BSM) aus, beim Ziehen eines Anhängers
oder wenn ein Zubehör, wie ein Fahrradträger, an der Fahrzeugrückseite installiert ist.
Die Radarstrahlen können sonst blockiert werden und Systemstörungen verursachen.





4–129
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann es schwierig sein die leuchtenden oder blinkenden Toter-
Winkel-Warnleuchten (BSM) an den Türspiegeln zu sehen.



 Die Türspiegel sind mit Schnee oder Eis bedeckt.



 Die Vordertürscheibe ist beschlagen oder mit Schnee, Frost oder Schmutz bedeckt.

 Das System wird auf die Ausparkhilfefunktion umgeschaltet, wenn der Schalthebel
(Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe) in die Position “R”
geschaltet wird.
 Siehe “Ausparkhilfe (RCTA)” auf Seite 4-136 .
Toter-Winkel-Warnleuchte (BSM)/Toter-Winkel-Warnsignal (BSM)
Der Toter-Winkel-Assistent (BSM) oder die Ausparkhilfe (RCTA) machen den Fahrer auf
Fahrzeuge hinter dem Fahrzeug auf den benachbarten Fahrspuren mit den Toter-Winkel-
Warnleuchten (BSM) und dem akustischen Warnsignal aufmerksam, wenn das System
aktiviert ist.
Toter-Winkel-Warnleuchten (BSM)
Die Toter-Winkel-Warnleuchten (BSM) be¿ nden sich am linken und rechten Türspiegel.
Eine Warnleuchte leuchtet, wenn sich ein Fahrzeug von hinten auf der benachbarten Spur
nähert.


Beim Einschalten der Zündung auf “ON” leuchtet die Störungswarnleuchte kurz auf und
erlischt nach einigen Sekunden.





4–130
Beim Fahren
i-ACTIVSENSE
Vorwärtsfahren (Bedienung des Toter-Winkel-Assistenten (BSM))
Der Toter-Winkel-Assistent (BSM) erfasst Fahrzeuge, die sich von hinten nähern und
die Toter-Winkel-Warnleuchten (BSM) an den Türspiegeln werden entsprechend den
Bedingungen eingeschaltet. Außerdem, wenn eine Toter-Winkel-Warnleuchte (BSM)
leuchtet und der Blinkerhebel für einen Richtungswechsel auf die Seite der leuchtenden
Toter-Winkel-Warnleuchte (BSM) betätigt wird, blinkt diese Toter-Winkel-Warnleuchte
(BSM).
Rückwärtsfahren (Bedienung der Ausparkhilfe (RCTA))
Die Ausparkhilfe (RCTA) erfasst annähernde Fahrzeuge von links und rechts und die Toter-
Winkel-Warnleuchten (BSM) leuchten.
Funktion zur Aufhebung der Helligkeitsverminderung
Wenn sich der Scheinwerferschalter in der Position
oder be¿ ndet, wird die
Helligkeit der Toter-Winkel-Warnleuchte (BSM) vermindert.
Falls die Toter-Winkel-Warnleuchten (BSM) wegen Blendung auf schneebedeckten
Straßen oder bei Nebel schwierig zu sehen sind, kann die Taste zur Aufhebung der
Helligkeitsverminderung gedrückt werden, so dass die Toter-Winkel-Warnleuchten (BSM)
heller leuchten.
Siehe Abschnitt “Instrumentenbeleuchtungsregler” auf Seite 4-33 .
Toter-Winkel-Warnsignal (BSM)
Das Toter-Winkel-Warnsignal (BSM) wird zusammen mit der Toter-Winkel-Warnleuchte
(BSM) ausgelöst.





4–131
Beim Fahren
i-ACTIVSENSE

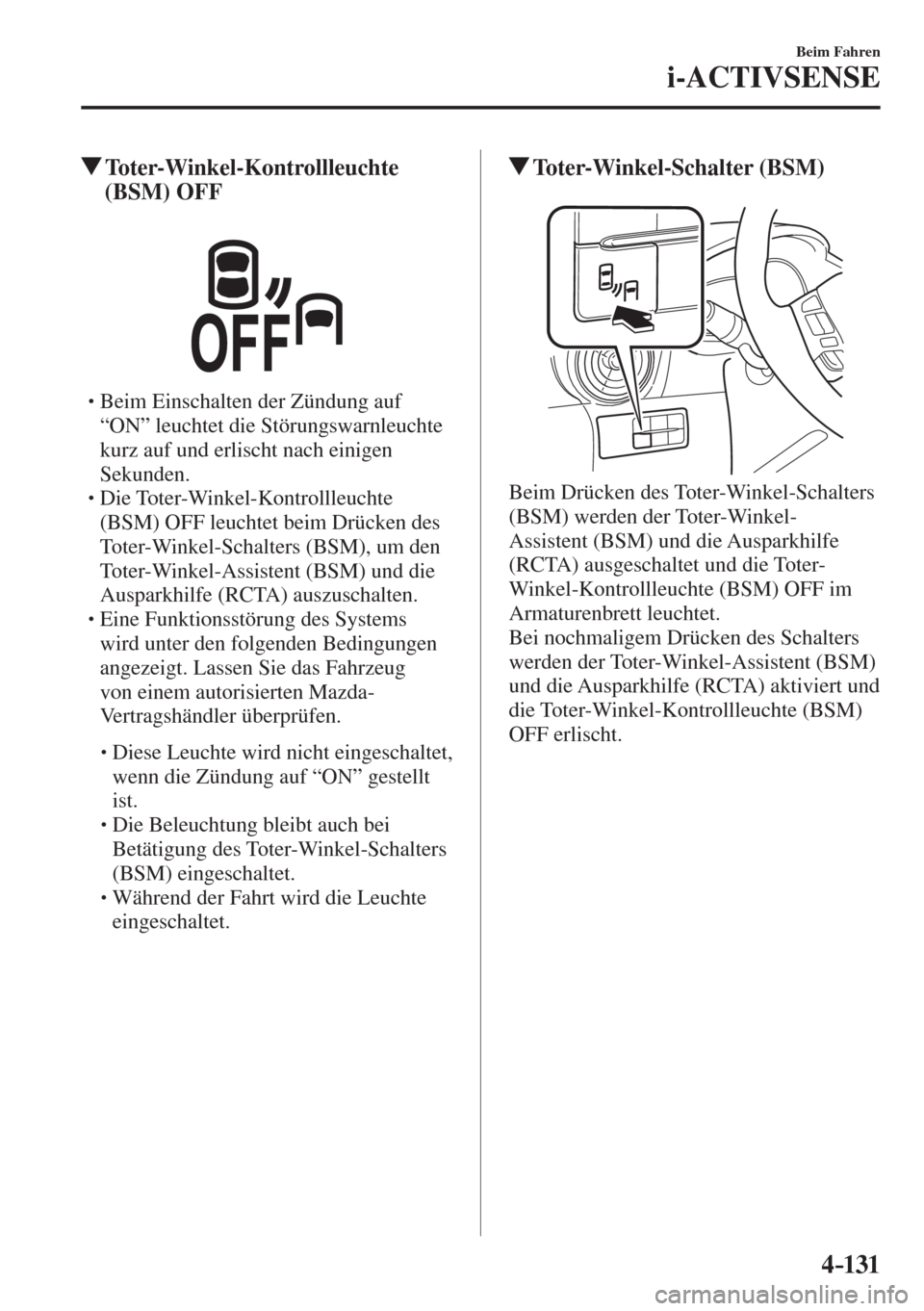

Toter-Winkel-Kontrollleuchte
(BSM) OFF



 Beim Einschalten der Zündung auf
“ON” leuchtet die Störungswarnleuchte
kurz auf und erlischt nach einigen
Sekunden.



 Die Toter-Winkel-Kontrollleuchte
(BSM) OFF leuchtet beim Drücken des
Toter-Winkel-Schalters (BSM), um den
Toter-Winkel-Assistent (BSM) und die
Ausparkhilfe (RCTA) auszuschalten.



 Eine Funktionsstörung des Systems
wird unter den folgenden Bedingungen
angezeigt. Lassen Sie das Fahrzeug
von einem autorisierten Mazda-
Vertragshändler überprüfen.



 Diese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf “ON” gestellt
ist.



 Die Beleuchtung bleibt auch bei
Betätigung des Toter-Winkel-Schalters
(BSM) eingeschaltet.



 Während der Fahrt wird die Leuchte
eingeschaltet.


Toter-Winkel-Schalter (BSM)

Beim Drücken des Toter-Winkel-Schalters
(BSM) werden der Toter-Winkel-
Assistent (BSM) und die Ausparkhilfe
(RCTA) ausgeschaltet und die Toter-
Winkel-Kontrollleuchte (BSM) OFF im
Armaturenbrett leuchtet.
Bei nochmaligem Drücken des Schalters
werden der Toter-Winkel-Assistent (BSM)
und die Ausparkhilfe (RCTA) aktiviert und
die Toter-Winkel-Kontrollleuchte (BSM)
OFF erlischt.





4–132
Beim Fahren
i-ACTIVSENSE

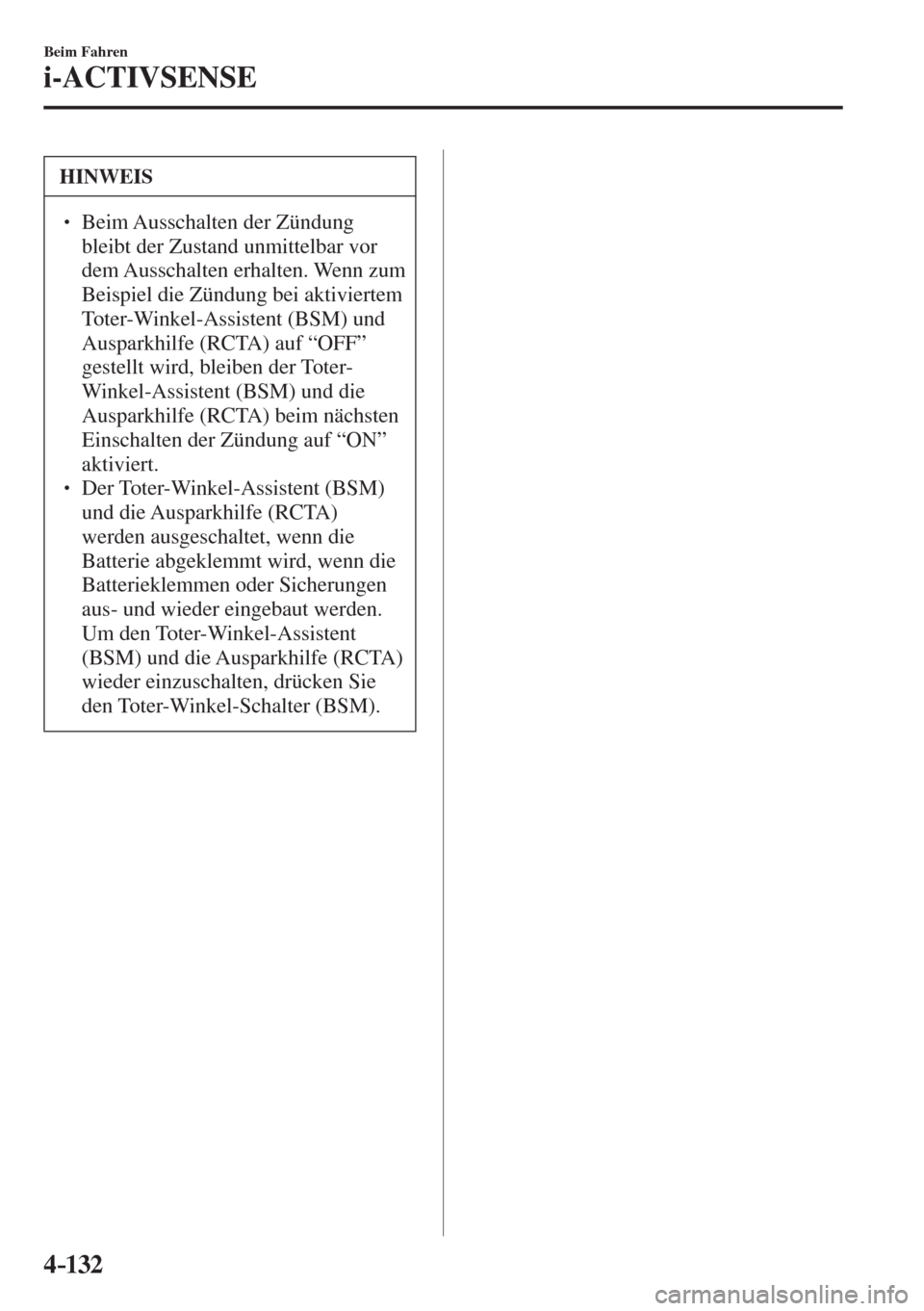

HINWEIS
  Beim Ausschalten der Zündung
bleibt der Zustand unmittelbar vor
dem Ausschalten erhalten. Wenn zum
Beispiel die Zündung bei aktiviertem
Toter-Winkel-Assistent (BSM) und
Ausparkhilfe (RCTA) auf “OFF”
gestellt wird, bleiben der Toter-
Winkel-Assistent (BSM) und die
Ausparkhilfe (RCTA) beim nächsten
Einschalten der Zündung auf “ON”
aktiviert.
  Der Toter-Winkel-Assistent (BSM)
und die Ausparkhilfe (RCTA)
werden ausgeschaltet, wenn die
Batterie abgeklemmt wird, wenn die
Batterieklemmen oder Sicherungen
aus- und wieder eingebaut werden.
Um den Toter-Winkel-Assistent
(BSM) und die Ausparkhilfe (RCTA)
wieder einzuschalten, drücken Sie
den Toter-Winkel-Schalter (BSM).





4–133
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Abstandsführungssystem (DRSS) *
Mit dem Abstandsführungssystem (DRSS) wird der Abstand zwischen Ihrem und dem
vorausfahrenden Fahrzeug mit Hilfe eines Radarsensors (vorne) gemessen, wenn die
Fahrgeschwindigkeit höher als 30 km/h ist und der empfohlene Fahrzeugabstand wird
angezeigt. Falls der Abstand zum vorausfahrenden Fahrzeug zu gering ist, blinkt die
Anzeige für vorausfahrendes Fahrzeug in der Active Driving-Anzeige, um den Fahrer darauf
aufmerksam zu machen, einen sicheren Fahrzeugabstand einzuhalten.
WARNUNG
Verlassen Sie sich nicht vollständig auf das Abstandsführungssystem (DRSS) und
fahren Sie immer vorsichtig:
Das Abstandsführungssystem (DRSS) ist zum sicheren Fahren und macht den
Fahrer darauf aufmerksam einen sicheren Abstand zum vorausfahrenden Fahrzeug
einzuhalten. Die Fähigkeit ein vorausfahrendes Fahrzeug zu erkennen hängt von
der Art des Fahrzeugs und den Wetter- und den Verkehrsbedingungen ab. Bei einer
Fehlbedienung des Gas- und Bremspedals kann ein Unfall verursacht werden.
Kontrollieren Sie immer die Umgebung und bedienen Sie das Brems- oder das
Gaspedal, um einen sicheren Abstand zum vorausfahrenden und zum nachfolgenden
Fahrzeug einzuhalten.
HINWEIS
  Das Abstandsführungssystem (DRSS) spricht an, wenn die folgenden Bedingungen
erfüllt sind:

Die Zündung ist auf “ON”.

 Das Abstandsführungssystem (DRSS) ist eingeschaltet.



 Der Wählhebel be¿ ndet sich in einer anderen Position als der Rückwärtsfahrstufe (R).
Die Fahrzeuggeschwindigkeit ist höher als 30 km/h.


 Das System wird durch 4-räderige Fahrzeuge aktiviert.
 Das Abstandsführungssystem (DRSS) kann auch bei der Anwesenheit von
Motorrädern und Fahrrädern ansprechen.
  Das Abstandsführungssystem (DRSS) kann unter den folgenden Bedingungen nicht
normal funktionieren.



 Bei der dynamischen Stabilitätskontrolle (DSC) ist eine Störung aufgetreten.



 Das vorausfahrende Fahrzeug fährt mit extrem geringer Geschwindigkeit.

 Das System spricht bei Anwesenheit der folgenden Gegenstände nicht an:



 Entgegenkommende Fahrzeuge.



 Stillstehende Gegenstände (geparkte Fahrzeuge, Hindernisse)
