MAZDA MODEL CX-3 2016 Betriebsanleitung (in German)

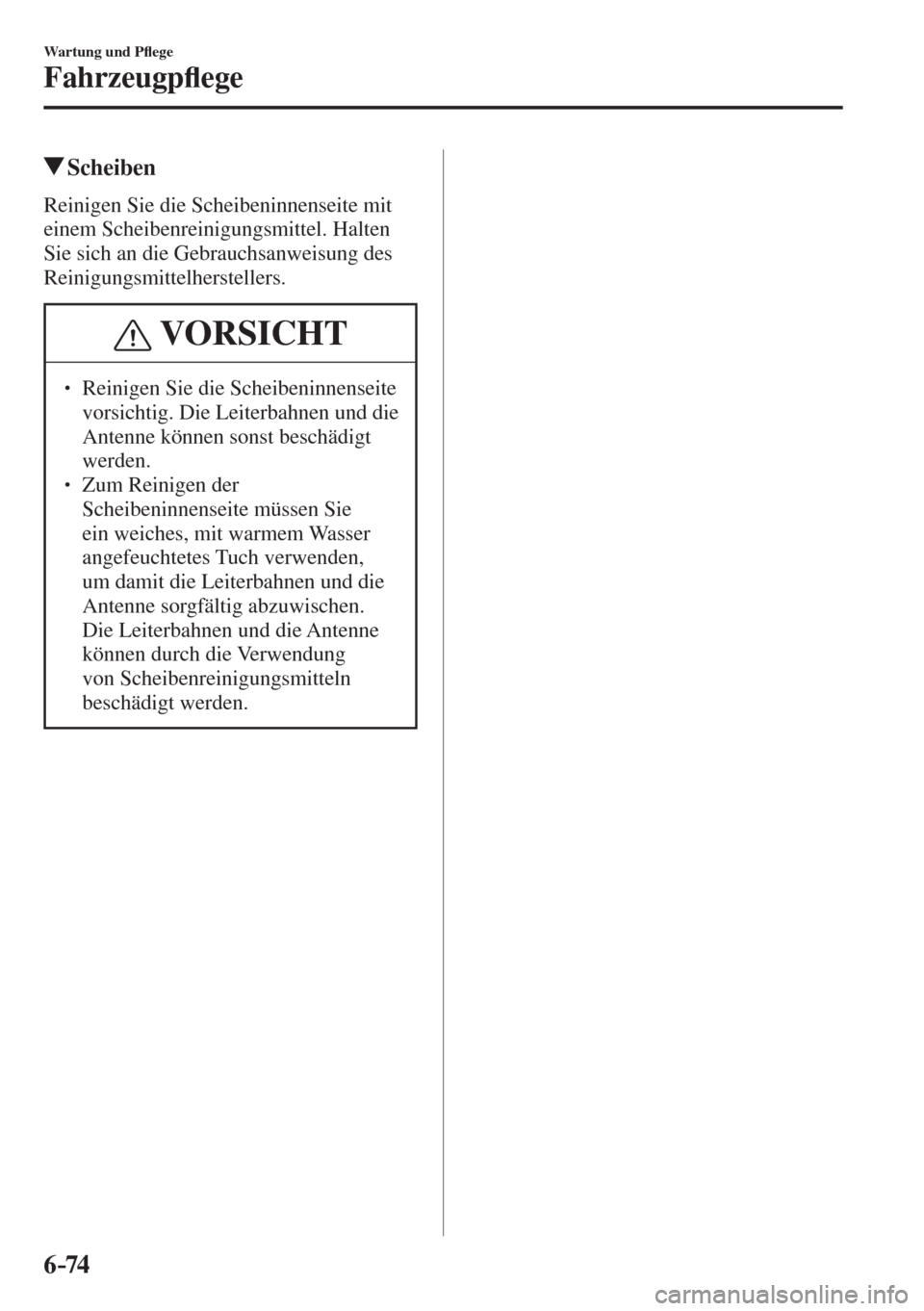

6–74
Wartung und PÀ ege
FahrzeugpÀ ege
Scheiben
Reinigen Sie die Scheibeninnenseite mit
einem Scheibenreinigungsmittel. Halten
Sie sich an die Gebrauchsanweisung des
Reinigungsmittelherstellers.
VORSICHT
  Reinigen Sie die Scheibeninnenseite
vorsichtig. Die Leiterbahnen und die
Antenne können sonst beschädigt
werden.
  Zum Reinigen der
Scheibeninnenseite müssen Sie
ein weiches, mit warmem Wasser
angefeuchtetes Tuch verwenden,
um damit die Leiterbahnen und die
Antenne sorgfältig abzuwischen.
 Die Leiterbahnen und die Antenne
können durch die Verwendung
von Scheibenreinigungsmitteln
beschädigt werden.

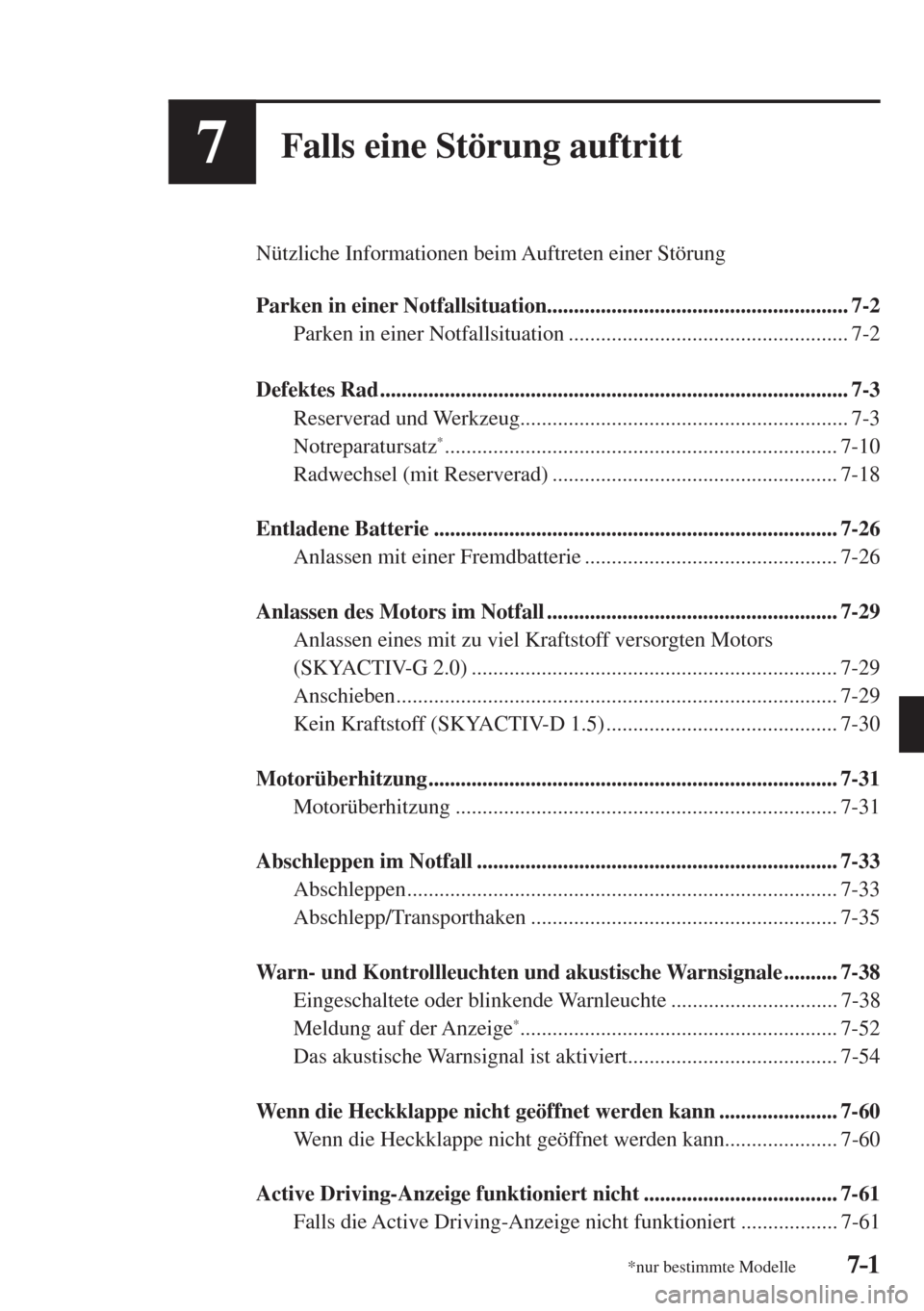

7–1*nur bestimmte Modelle7–1
7Falls eine Störung auftritt
Nützliche Informationen beim Auftreten einer Störung

Parken in einer Notfallsituation........................................................ 7-2
Parken in einer Notfallsituation .................................................... 7-2

Defektes Rad ....................................................................................... 7-3
Reserverad und Werkzeug ............................................................. 7-3
Notreparatursatz
* ......................................................................... 7-10
Radwechsel (mit Reserverad) ..................................................... 7-18

Entladene Batterie ........................................................................... 7-26
Anlassen mit einer Fremdbatterie ............................................... 7-26

Anlassen des Motors im Notfall ...................................................... 7-29
Anlassen eines mit zu viel Kraftstoff versorgten Motors
(SKYACTIV-G 2.0) .................................................................... 7-29
Anschieben .................................................................................. 7-29
Kein Kraftstoff (SKYACTIV-D 1.5) ........................................... 7-30

Motorüberhitzung ............................................................................ 7-31
Motorüberhitzung ....................................................................... 7-31

Abschleppen im Notfall ................................................................... 7-33
Abschleppen ................................................................................ 7-33
Abschlepp/Transporthaken ......................................................... 7-35

Warn- und Kontrollleuchten und akustische Warnsignale .......... 7-38
Eingeschaltete oder blinkende Warnleuchte ............................... 7-38

Meldung auf der Anzeige
* ........................................................... 7-52
Das akustische Warnsignal ist aktiviert ....................................... 7-54

Wenn die Heckklappe nicht geöffnet werden kann ...................... 7-60
Wenn die Heckklappe nicht geöffnet werden kann ..................... 7-60

Active Driving-Anzeige funktioniert nicht .................................... 7-61
Falls die Active Driving-Anzeige nicht funktioniert .................. 7-61

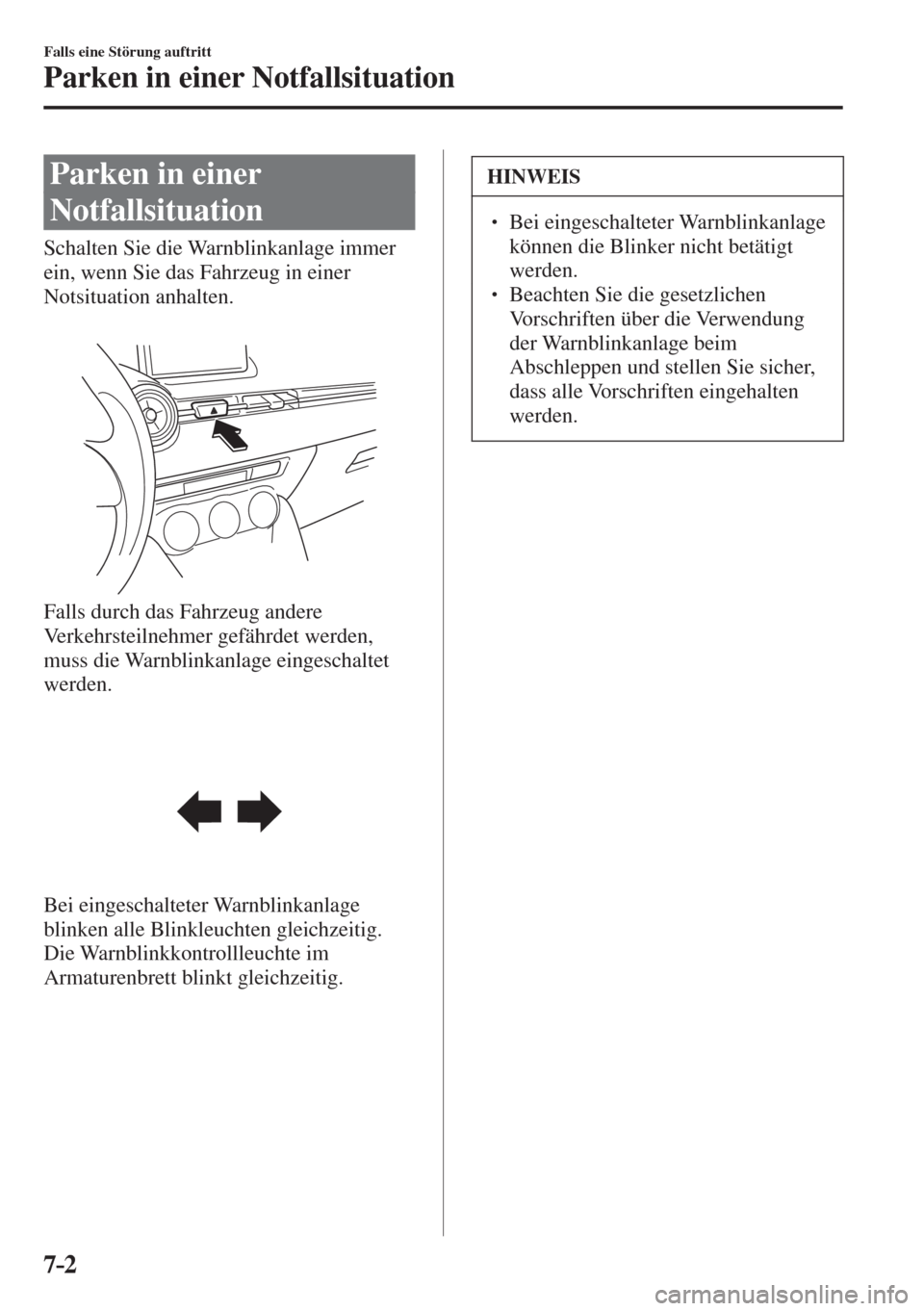

7–2
Falls eine Störung auftritt
Parken in einer Notfallsituation
Parken in einer
Notfallsituation
Schalten Sie die Warnblinkanlage immer
ein, wenn Sie das Fahrzeug in einer
Notsituation anhalten.



Falls durch das Fahrzeug andere
Verkehrsteilnehmer gefährdet werden,
muss die Warnblinkanlage eingeschaltet
werden.



Bei eingeschalteter Warnblinkanlage
blinken alle Blinkleuchten gleichzeitig.
Die Warnblinkkontrollleuchte im
Armaturenbrett blinkt gleichzeitig.
HINWEIS
  Bei eingeschalteter Warnblinkanlage
können die Blinker nicht betätigt
werden.
  Beachten Sie die gesetzlichen
Vorschriften über die Verwendung
der Warnblinkanlage beim
Abschleppen und stellen Sie sicher,
dass alle Vorschriften eingehalten
werden.

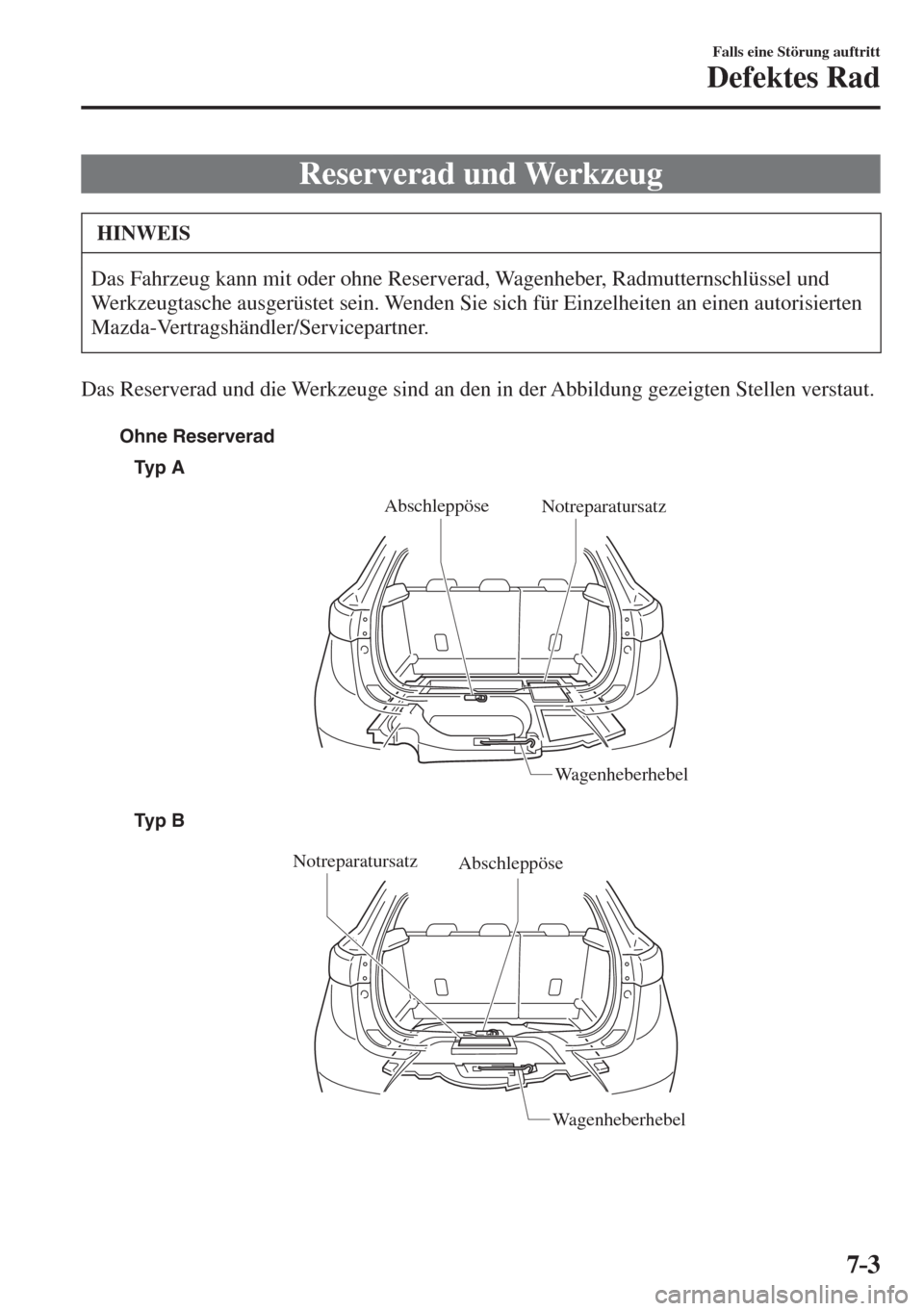

7–3
Falls eine Störung auftritt
Defektes Rad
Reserverad und Werkzeug
HINWEIS
Das Fahrzeug kann mit oder ohne Reserverad, Wagenheber, Radmutternschlüssel und
Werkzeugtasche ausgerüstet sein. Wenden Sie sich für Einzelheiten an einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Das Reserverad und die Werkzeuge sind an den in der Abbildung gezeigten Stellen verstaut.

Typ A
Abschleppöse
Abschleppöse Typ B Ohne Reserverad
Notreparatursatz
Wagenheberhebel
Wagenheberhebel
Notreparatursatz

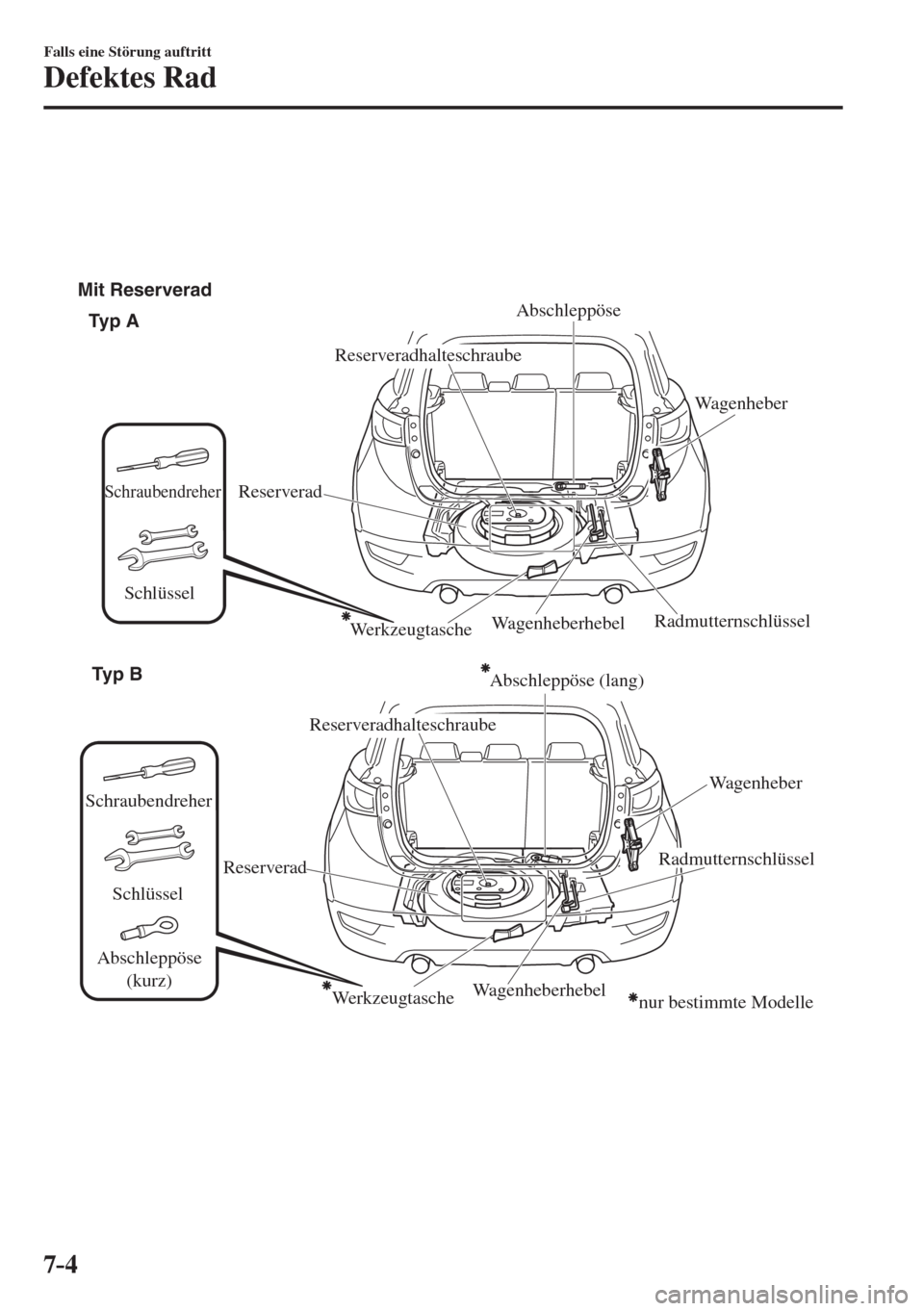

7–4
Falls eine Störung auftritt
Defektes Rad

Typ A
Typ B Mit Reserverad
nur bestimmte Modelle
Schraubendreher
Schlüssel
Abschleppöse
(kurz)
Werkzeugtasche
Wagenheber
Wagenheberhebel
Reserveradhalteschraube
Reserverad
Abschleppöse
Radmutternschlüssel
Wagenheber
Wagenheberhebel Reserverad
Reserveradhalteschraube
Abschleppöse (lang)
Werkzeugtasche
Schraubendreher
Schlüssel
Radmutternschlüssel

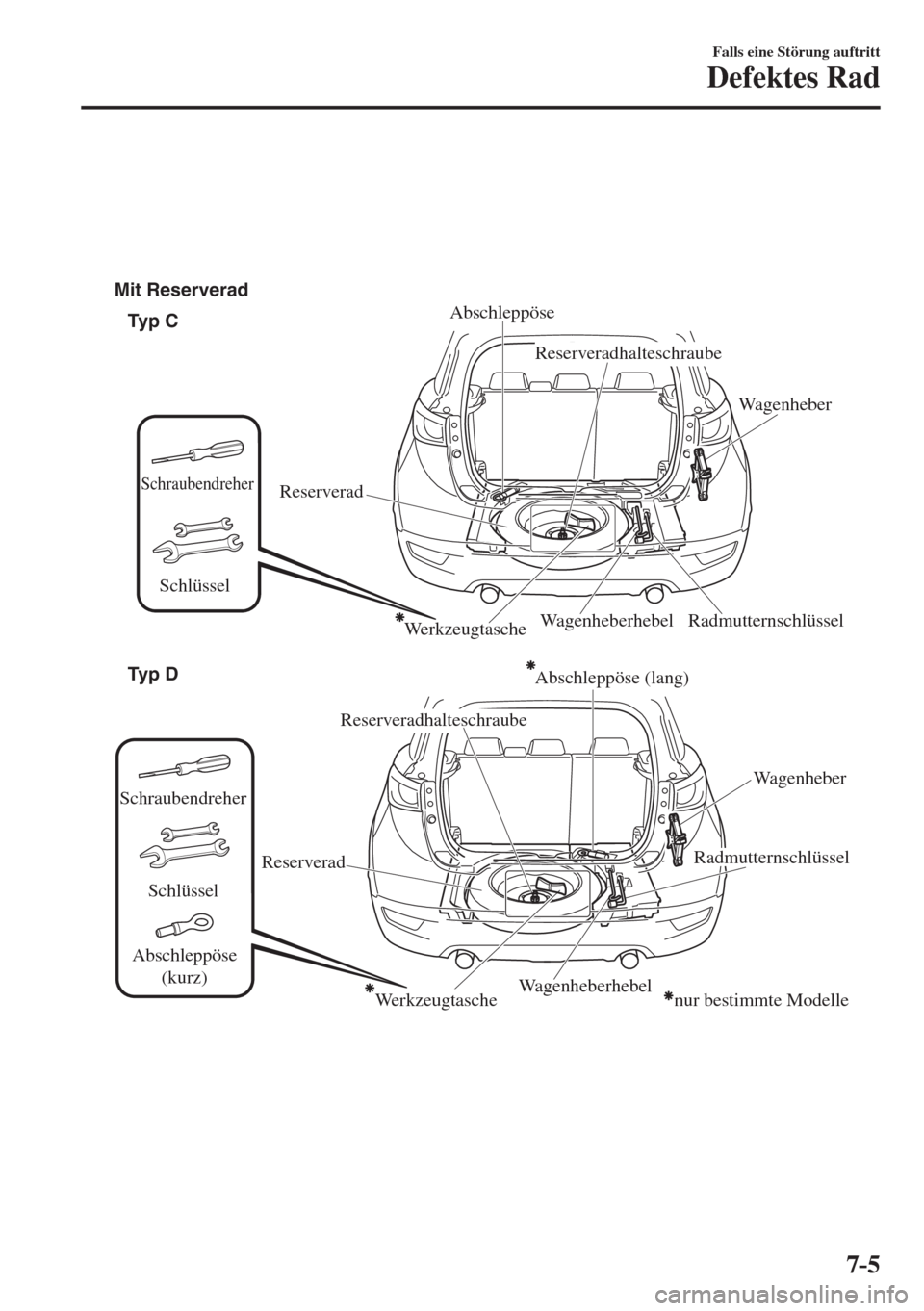

7–5
Falls eine Störung auftritt
Defektes Rad

Typ C
Typ D Mit Reserverad
nur bestimmte Modelle
Schraubendreher
Schlüssel
Wagenheber
Wagenheberhebel
Reserveradhalteschraube
Reserverad
Abschleppöse
Radmutternschlüssel
Wagenheber
Wagenheberhebel Reserverad
Reserveradhalteschraube
Werkzeugtasche
Werkzeugtasche
Abschleppöse (lang)
Abschleppöse
(kurz) Schraubendreher
Schlüssel
Radmutternschlüssel

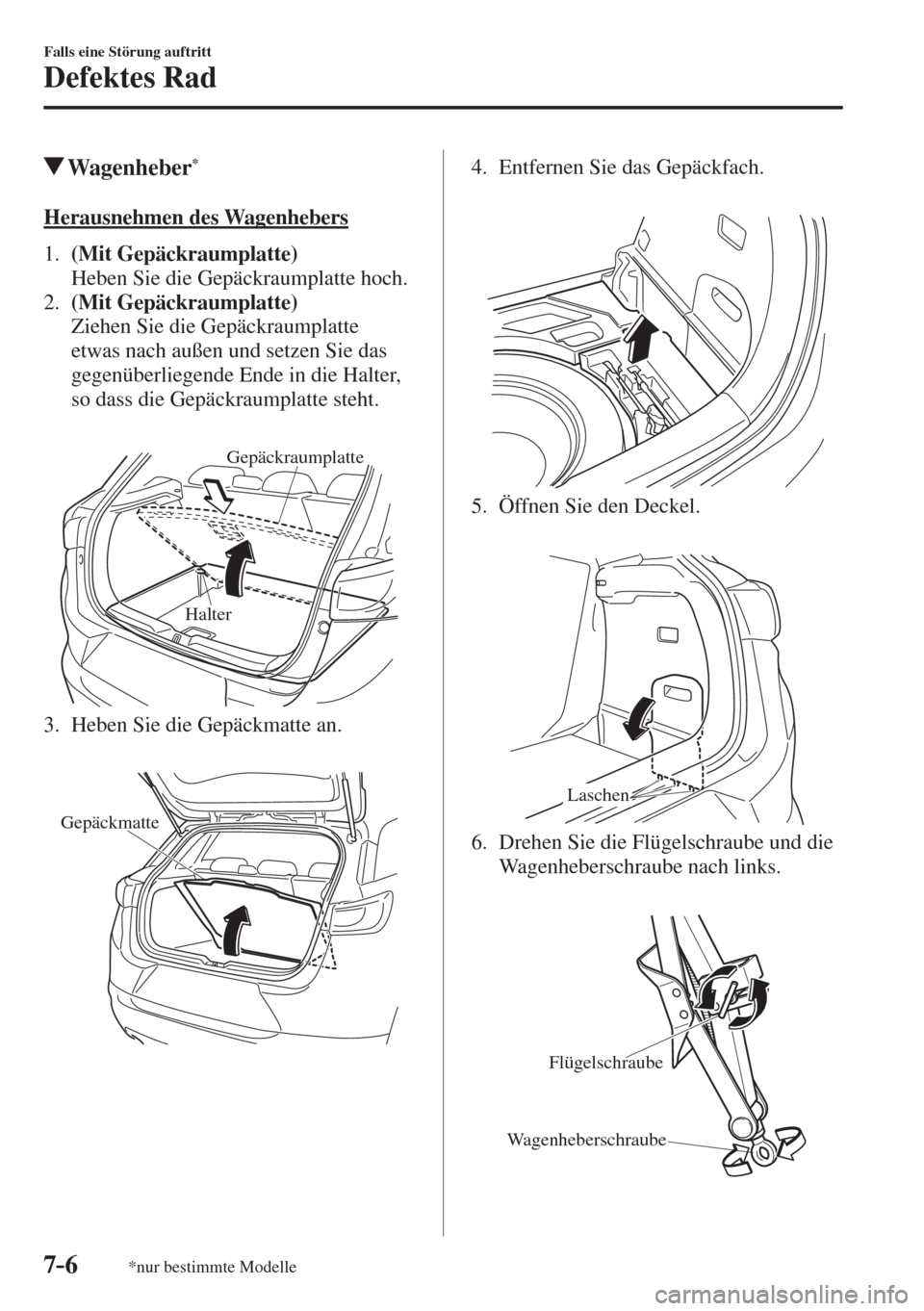

7–6
Falls eine Störung auftritt
Defektes Rad
*nur bestimmte Modelle
Wagenheber *
Herausnehmen des Wagenhebers
1 . (Mit Gepäckraumplatte)
Heben Sie die Gepäckraumplatte hoch.
2. (Mit Gepäckraumplatte)
Ziehen Sie die Gepäckraumplatte
etwas nach außen und setzen Sie das
gegenüberliegende Ende in die Halter,
so dass die Gepäckraumplatte steht.


Gepäckraumplatte
Halter

3. Heben Sie die Gepäckmatte an.


Gepäckmatte
4. Entfernen Sie das Gepäckfach.



5. Öffnen Sie den Deckel.


Laschen

6. Drehen Sie die Flügelschraube und die
Wagenheberschraube nach links.


Flügelschraube
Wagenheberschraube

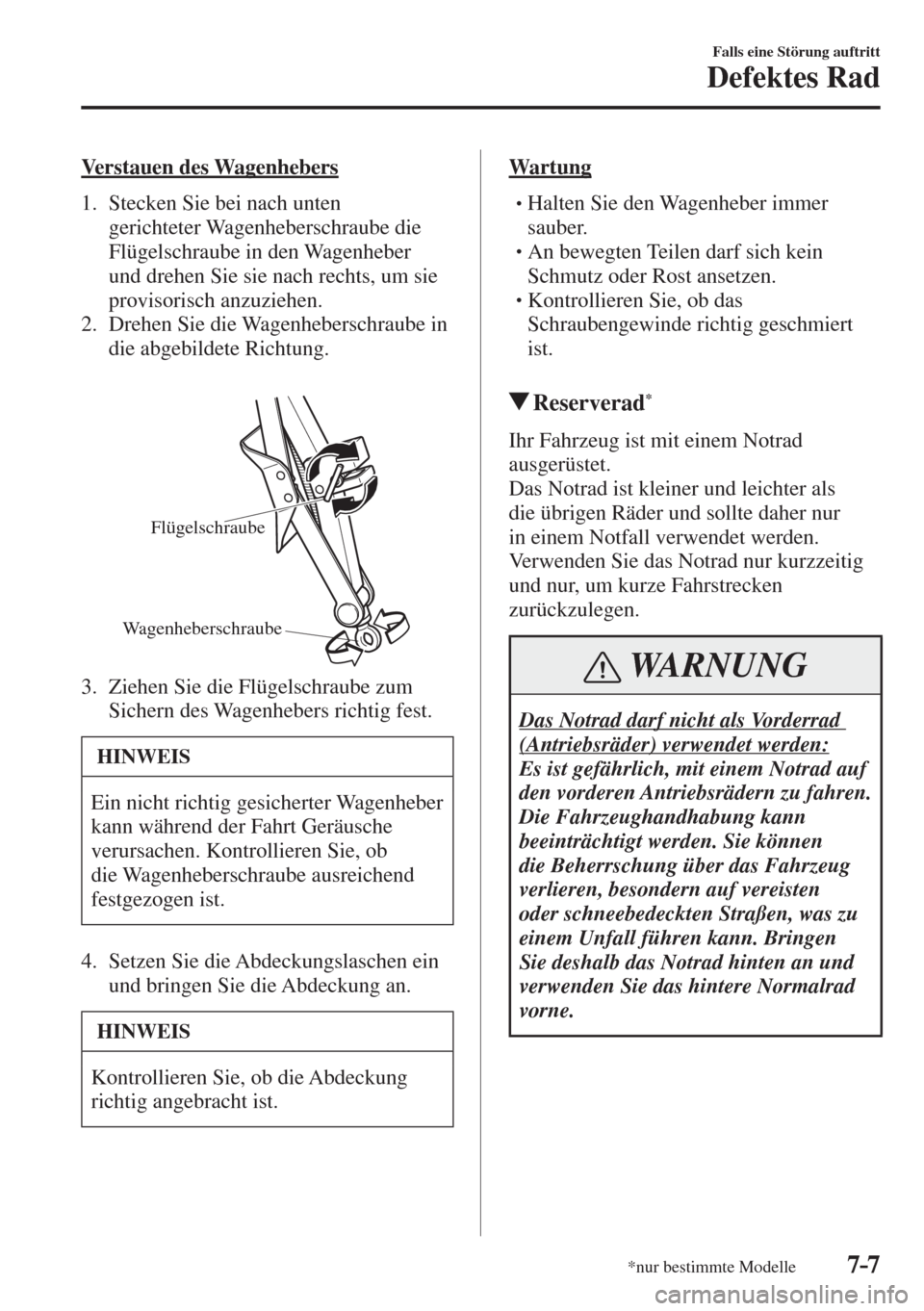

7–7
Falls eine Störung auftritt
Defektes Rad
*nur bestimmte Modelle
Verstauen des Wagenhebers
1. Stecken Sie bei nach unten
gerichteter Wagenheberschraube die
Flügelschraube in den Wagenheber
und drehen Sie sie nach rechts, um sie
provisorisch anzuziehen.
2. Drehen Sie die Wagenheberschraube in
die abgebildete Richtung.


Flügelschraube
Wagenheberschraube

3. Ziehen Sie die Flügelschraube zum
Sichern des Wagenhebers richtig fest.
HINWEIS
Ein nicht richtig gesicherter Wagenheber
kann während der Fahrt Geräusche
verursachen. Kontrollieren Sie, ob
die Wagenheberschraube ausreichend
festgezogen ist.
4. Setzen Sie die Abdeckungslaschen ein
und bringen Sie die Abdeckung an.
HINWEIS
Kontrollieren Sie, ob die Abdeckung
richtig angebracht ist.
W a r t u n g





 Halten Sie den Wagenheber immer
sauber.



 An bewegten Teilen darf sich kein
Schmutz oder Rost ansetzen.



 Kontrollieren Sie, ob das
Schraubengewinde richtig geschmiert
ist.

Reserverad *
Ihr Fahrzeug ist mit einem Notrad
ausgerüstet.
Das Notrad ist kleiner und leichter als
die übrigen Räder und sollte daher nur
in einem Notfall verwendet werden.
Verwenden Sie das Notrad nur kurzzeitig
und nur, um kurze Fahrstrecken
zurückzulegen.
WARNUNG
Das Notrad darf nicht als Vorderrad
(Antriebsräder) verwendet werden:
Es ist gefährlich, mit einem Notrad auf
den vorderen Antriebsrädern zu fahren.
Die Fahrzeughandhabung kann
beeinträchtigt werden. Sie können
die Beherrschung über das Fahrzeug
verlieren, besondern auf vereisten
oder schneebedeckten Straßen, was zu
einem Unfall führen kann. Bringen
Sie deshalb das Notrad hinten an und
verwenden Sie das hintere Normalrad
vorne.

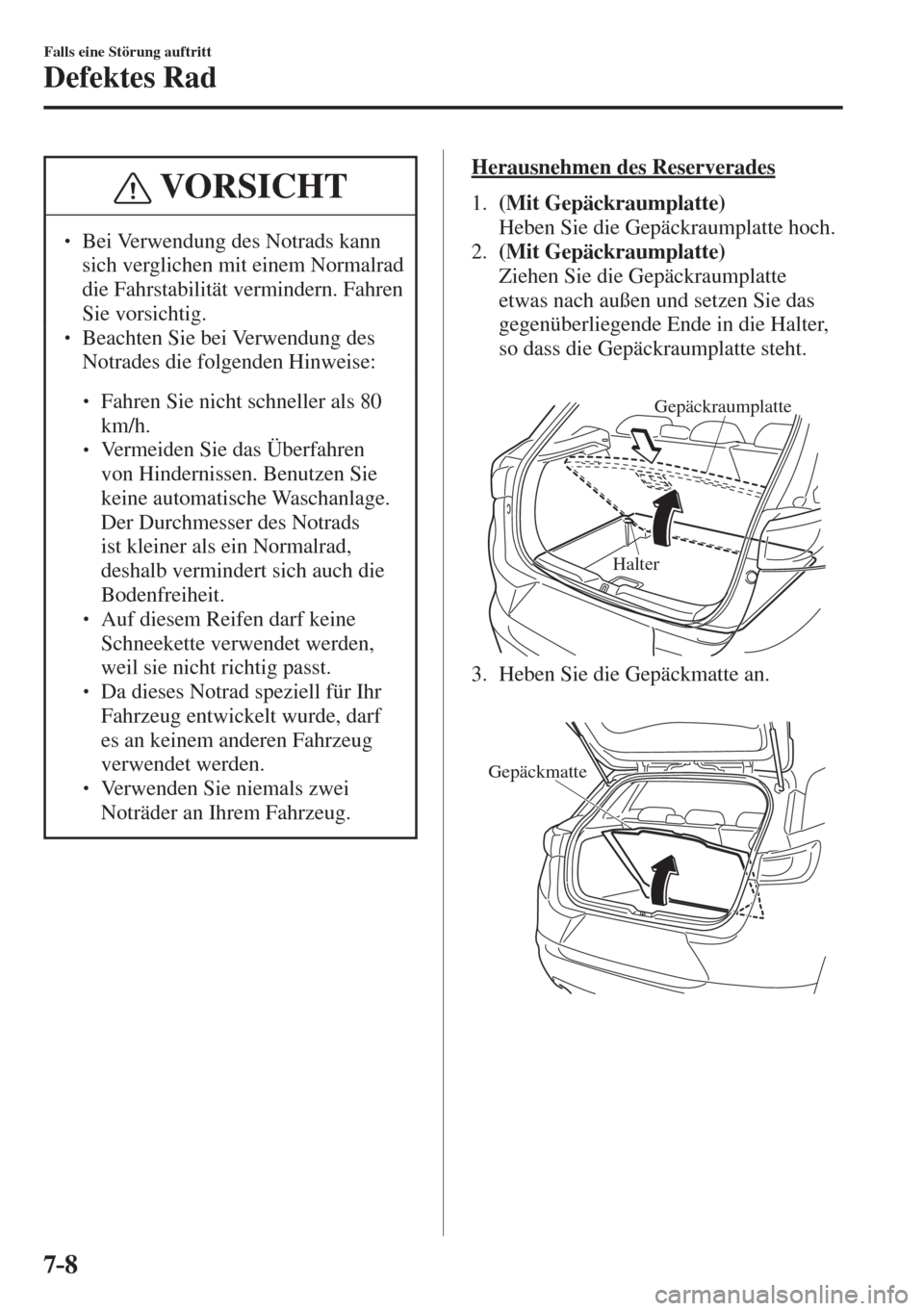

7–8
Falls eine Störung auftritt
Defektes Rad
VORSICHT
  Bei Verwendung des Notrads kann
sich verglichen mit einem Normalrad
die Fahrstabilität vermindern. Fahren
Sie vorsichtig.
  Beachten Sie bei Verwendung des
Notrades die folgenden Hinweise:



 Fahren Sie nicht schneller als 80
km/h.



 Vermeiden Sie das Überfahren
von Hindernissen. Benutzen Sie
keine automatische Waschanlage.
Der Durchmesser des Notrads
ist kleiner als ein Normalrad,
deshalb vermindert sich auch die
Bodenfreiheit.



 Auf diesem Reifen darf keine
Schneekette verwendet werden,
weil sie nicht richtig passt.



 Da dieses Notrad speziell für Ihr
Fahrzeug entwickelt wurde, darf
es an keinem anderen Fahrzeug
verwendet werden.



 Verwenden Sie niemals zwei
Noträder an Ihrem Fahrzeug.
Herausnehmen des Reserverades
1 . (Mit Gepäckraumplatte)
Heben Sie die Gepäckraumplatte hoch.
2. (Mit Gepäckraumplatte)
Ziehen Sie die Gepäckraumplatte
etwas nach außen und setzen Sie das
gegenüberliegende Ende in die Halter,
so dass die Gepäckraumplatte steht.


Gepäckraumplatte
Halter

3. Heben Sie die Gepäckmatte an.


Gepäckmatte

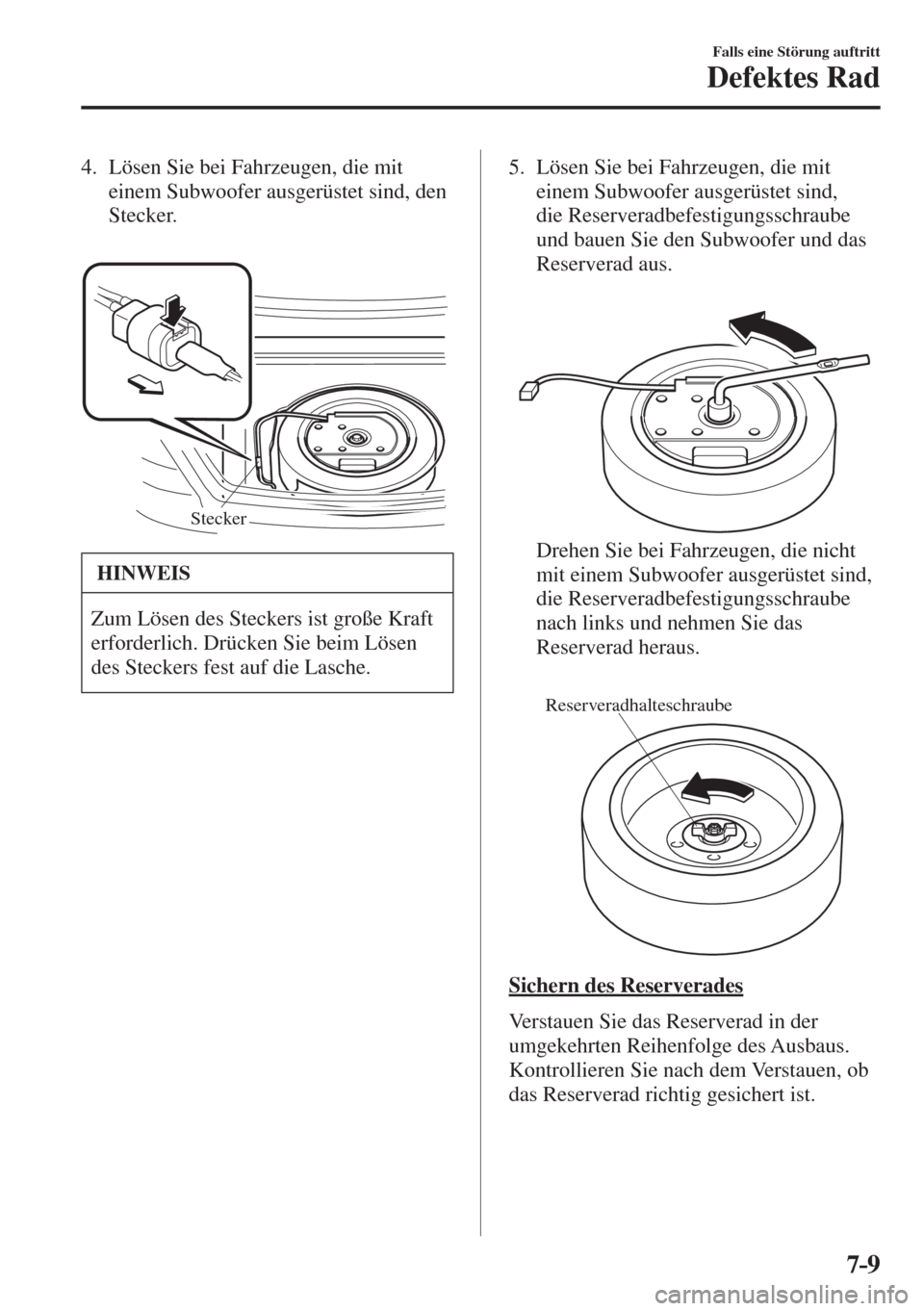

7–9
Falls eine Störung auftritt
Defektes Rad
4. Lösen Sie bei Fahrzeugen, die mit
einem Subwoofer ausgerüstet sind, den
Stecker.


Stecker
HINWEIS
Zum Lösen des Steckers ist große Kraft
erforderlich. Drücken Sie beim Lösen
des Steckers fest auf die Lasche.
5. Lösen Sie bei Fahrzeugen, die mit
einem Subwoofer ausgerüstet sind,
die Reserveradbefestigungsschraube
und bauen Sie den Subwoofer und das
Reserverad aus.



Drehen Sie bei Fahrzeugen, die nicht
mit einem Subwoofer ausgerüstet sind,
die Reserveradbefestigungsschraube
nach links und nehmen Sie das
Reserverad heraus.


Reserveradhalteschraube

Sichern des Reserverades
Verstauen Sie das Reserverad in der
umgekehrten Reihenfolge des Ausbaus.
Kontrollieren Sie nach dem Verstauen, ob
das Reserverad richtig gesichert ist.
