MAZDA MODEL CX-3 2016 Upute za uporabu (in Croatian)

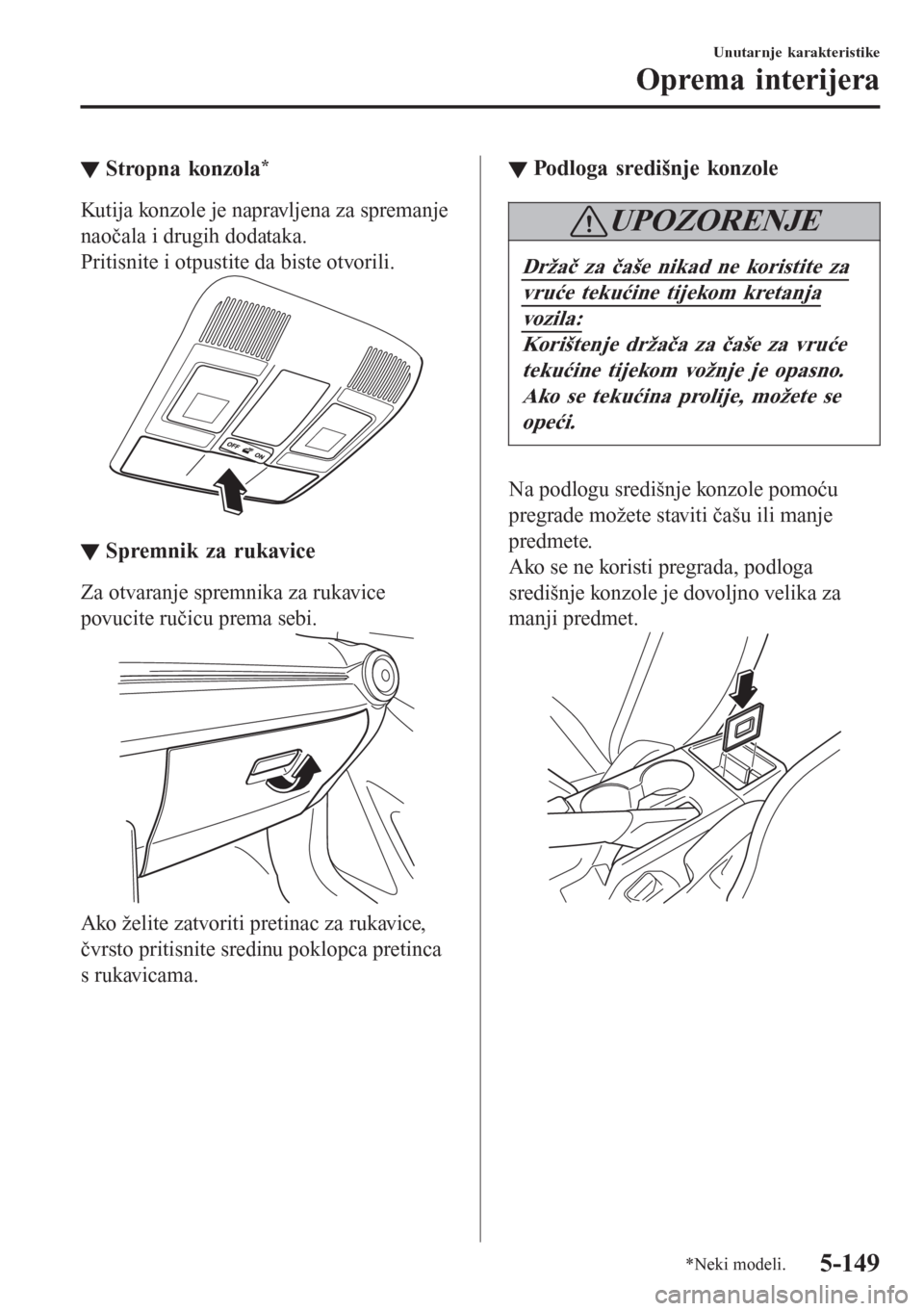

▼Stropna konzola*
Kutija konzole je napravljena za spremanje
naočala i drugih dodataka.
Pritisnite i otpustite da biste otvorili.
▼▼Spremnik za rukavice
Za otvaranje spremnika za rukavice
povucite ručicu prema sebi.
Ako želite zatvoriti pretinac za rukavice,
čvrsto pritisnite sredinu poklopca pretinca
s rukavicama.
▼▼Podloga središnje konzole
UPOZORENJE
Držač za čaše nikad ne koristite za
vruće tekućine tijekom kretanja
vozila:
Korištenje držača za čaše za vruće
tekućine tijekom vožnje je opasno.
Ako se tekućina prolije, možete se
opeći.
Na podlogu središnje konzole pomoću
pregrade možete staviti čašu ili manje
predmete.
Ako se ne koristi pregrada, podloga
središnje konzole je dovoljno velika za
manji predmet.
Unutarnje karakteristike
Oprema interijera
*Neki modeli.5-149

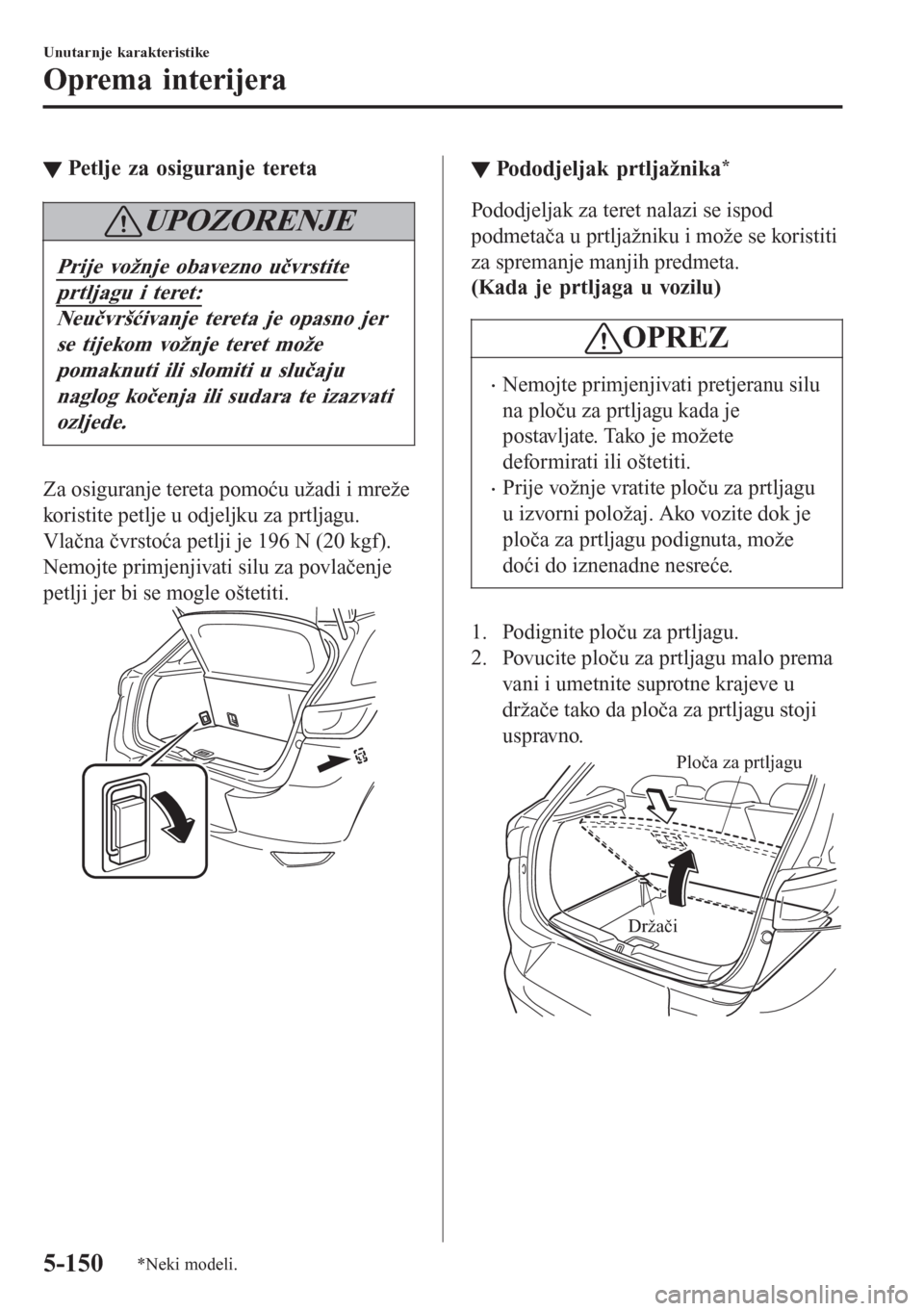

▼Petlje za osiguranje tereta
UPOZORENJE
Prije vožnje obavezno učvrstite
prtljagu i teret:
Neučvršćivanje tereta je opasno jer
se tijekom vožnje teret može
pomaknuti ili slomiti u slučaju
naglog kočenja ili sudara te izazvati
ozljede.
Za osiguranje tereta pomoću užadi i mreže
koristite petlje u odjeljku za prtljagu.
Vlačna čvrstoća petlji je 196 N (20 kgf).
Nemojte primjenjivati silu za povlačenje
petlji jer bi se mogle oštetiti.
▼▼Pododjeljak prtljažnika*
Pododjeljak za teret nalazi se ispod
podmetača u prtljažniku i može se koristiti
za spremanje manjih predmeta.
(Kada je prtljaga u vozilu)
OPREZ
•Nemojte primjenjivati pretjeranu silu
na ploču za prtljagu kada je
postavljate. Tako je možete
deformirati ili oštetiti.
•Prije vožnje vratite ploču za prtljagu
u izvorni položaj. Ako vozite dok je
ploča za prtljagu podignuta, može
doći do iznenadne nesreće.
1. Podignite ploču za prtljagu.
2. Povucite ploču za prtljagu malo prema
vani i umetnite suprotne krajeve u
držače tako da ploča za prtljagu stoji
uspravno.
Ploča za prtljagu
Držači
Unutarnje karakteristike
Oprema interijera
5-150*Neki modeli.

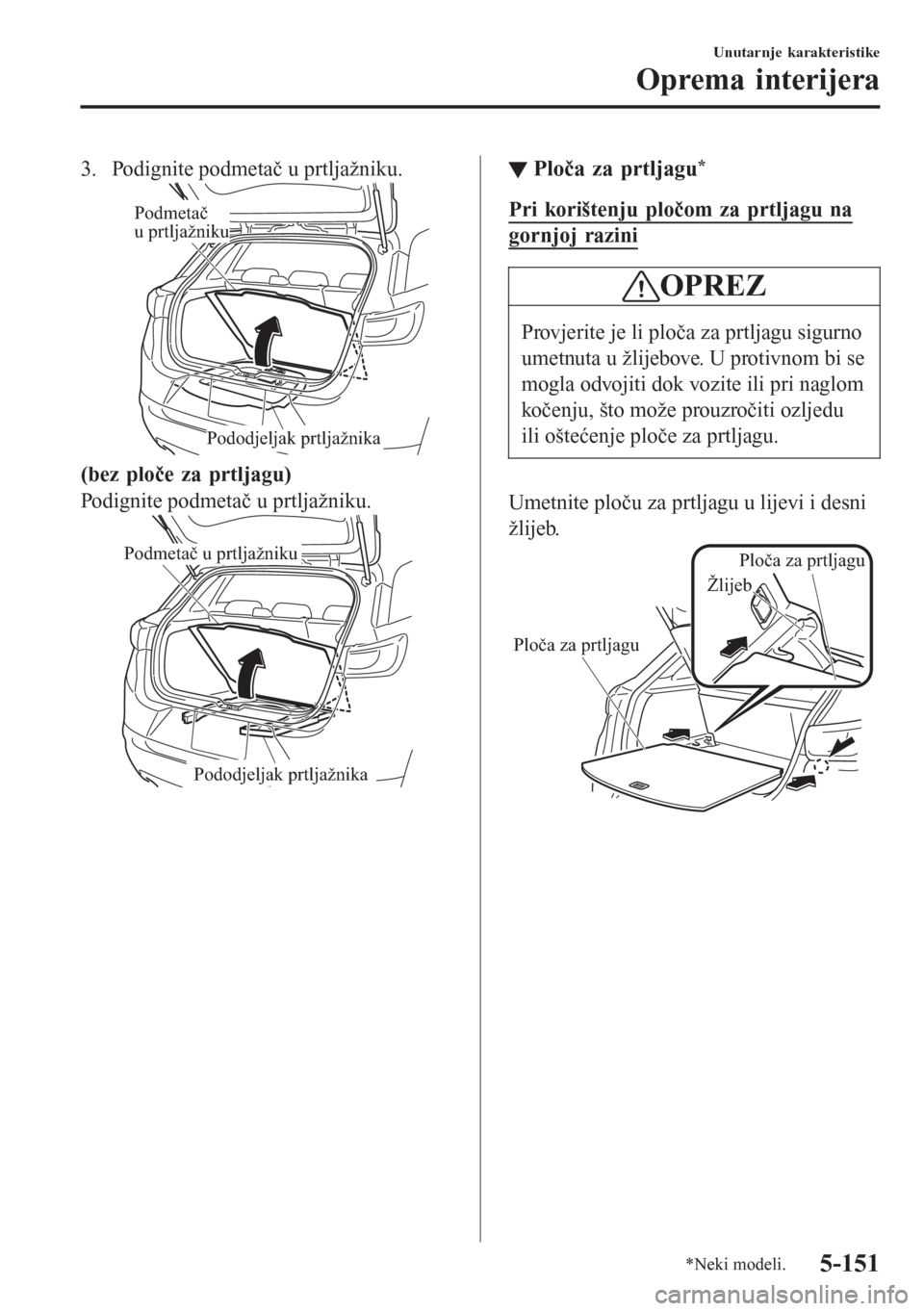

3. Podignite podmetač u prtljažniku.
Podmetač
u prtljažniku
Pododjeljak prtljažnika
(bez ploče za prtljagu)
Podignite podmetač u prtljažniku.
Pododjeljak prtljažnika Podmetač u prtljažniku
▼▼Ploča za prtljagu*
Pri korištenju pločom za prtljagu na
gornjoj razini
OPREZ
Provjerite je li ploča za prtljagu sigurno
umetnuta u žlijebove. U protivnom bi se
mogla odvojiti dok vozite ili pri naglom
kočenju, što može prouzročiti ozljedu
ili oštećenje ploče za prtljagu.
Umetnite ploču za prtljagu u lijevi i desni
žlijeb.
ŽlijebPloča za prtljagu
Ploča za prtljagu
Unutarnje karakteristike
Oprema interijera
*Neki modeli.5-151

Pri korištenju pločom za prtljagu na
donjoj razini*
OPREZ
Ploča za prtljagu može se upotrijebiti
samo na nižoj razini u vozilima s
kompletom za hitni popravak probušene
gume ili u vozilima koja nisu
opremljena niskotonskim zvučnikom te
privremenom rezervnom gumom
125/90D16 98M.
Ploča za prtljagu ne može se koristiti na
nižoj razini u vozilima koja su
opremljena niskotonskim zvučnikom i
privremenim rezervnim gumama
185/60R16 86M i T145/90R16 106M.
Ako se ploča za prtljagu koristi na nižoj
razini u vozilima koja su opremljena
niskotonskim zvučnikom te rezervnim
zamjenskim gumama 185/60R16 86M i
T145/90R16 106M, ona se ne može
pravilno pričvrstiti zbog čega može doći
do njezina oštećivanja ili nesreće.
Ako stavite ploču za prtljagu na podmetač
u prtljažniku, dobit ćete više prostora za
spremanje manjih predmeta.
1. Podignite ploču za prtljagu i povucite
je prema vani.

2. Stavite ploču za prtljagu na podmetač u
prtljažniku.

Podmetač u prtljažniku
Ploča za prtljagu
▼▼Stražnje kuke za kapute
UPOZORENJE
Nikad ne vješajte teške ni oštre
predmete na pomoćne ručke i kuke
za kapute:
Vješanje teških ili oštrih objekata,
kao što su vješalice na ručke ili kuke
za kapute, je opasno jer mogu
odletjeti i pogoditi putnika u kabini
ako se aktivira viseći zračni jastuk,
što bi moglo dovesti do ozbiljnih
ozljeda ili pogibije.
Odjeću uvijek vješajte na kuke za kapute i
pomoćne ručke bez vješalica.
Kuka za odjeću
Unutarnje karakteristike
Oprema interijera
5-152*Neki modeli.

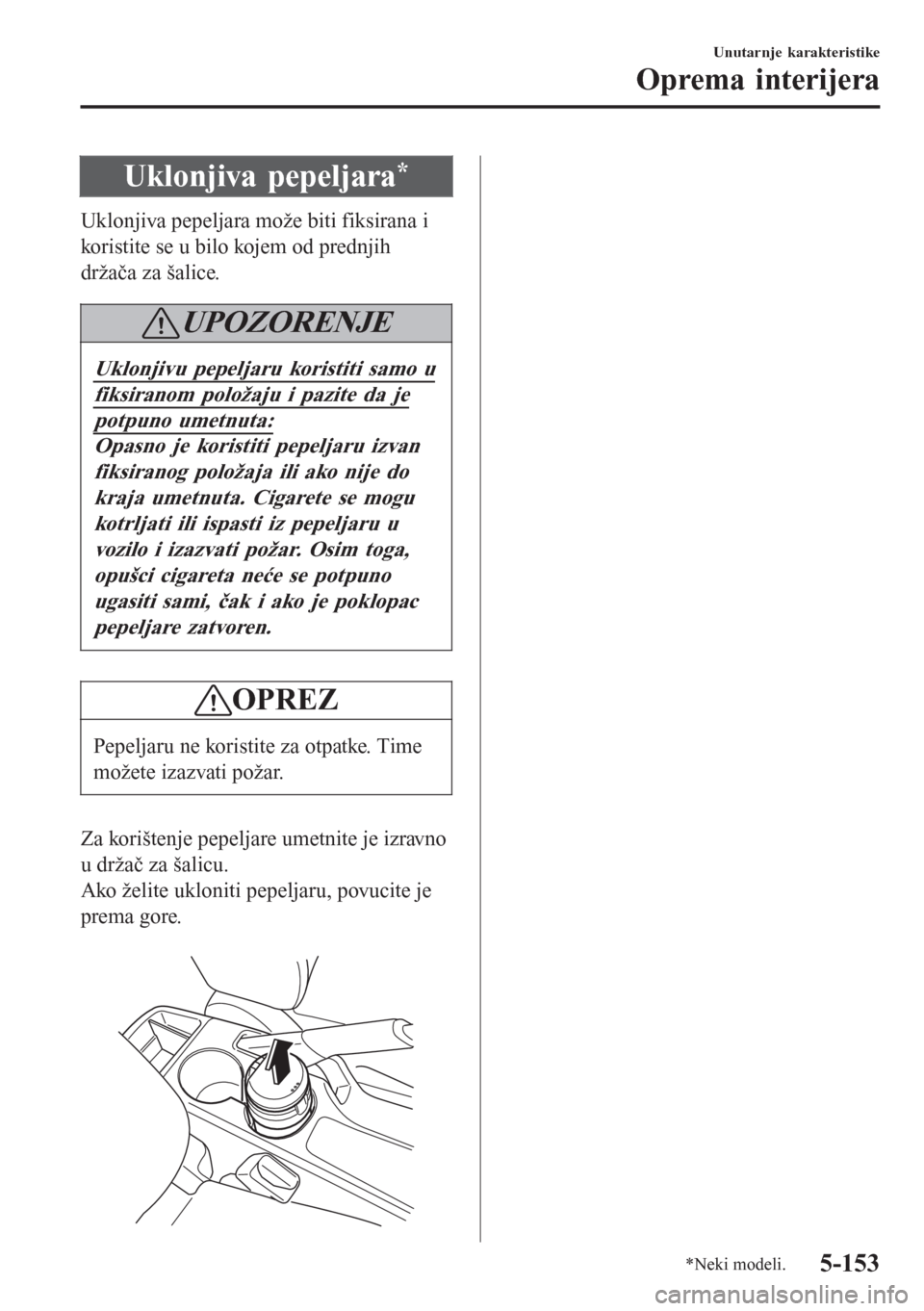

Uklonjiva pepeljara*
Uklonjiva pepeljara može biti fiksirana i
koristite se u bilo kojem od prednjih
držača za šalice.
UPOZORENJE
Uklonjivu pepeljaru koristiti samo u
fiksiranom položaju i pazite da je
potpuno umetnuta:
Opasno je koristiti pepeljaru izvan
fiksiranog položaja ili ako nije do
kraja umetnuta. Cigarete se mogu
kotrljati ili ispasti iz pepeljaru u
vozilo i izazvati požar. Osim toga,
opušci cigareta neće se potpuno
ugasiti sami, čak i ako je poklopac
pepeljare zatvoren.
OPREZ
Pepeljaru ne koristite za otpatke. Time
možete izazvati požar.
Za korištenje pepeljare umetnite je izravno
u držač za šalicu.
Ako želite ukloniti pepeljaru, povucite je
prema gore.

Unutarnje karakteristike
Oprema interijera
*Neki modeli.5-153

MEMO
5-154

6Održavanje i briga
Kako održavati Mazdu u odličnom stanju.
Važne informacije............................. 6-2
Uvod............................................. 6-2
Redovito održavanje..........................6-3
Redovito održavanje......................6-3
Kontrola održavanja.................... 6-14
Korisničko održavanje.................... 6-17
Mjere opreza pri korisničkom
održavanju...................................6-17
Poklopac motora......................... 6-19
Pregled prostora za motor........... 6-21
Motorno ulje............................... 6-23
Rashladno sredstvo motora......... 6-28
Tekućina za kočnice/spojku........ 6-30
Tekućina za pranje prozora i prednjih
svjetala........................................ 6-31
Podmazivanje karoserije............. 6-32
Metlice brisača............................6-32
Akumulator................................. 6-36
Zamjena baterije ključa.............. 6-39
Gume.......................................... 6-41
Žarulje.........................................6-45
Osigurači.....................................6-54
Briga o izgledu................................ 6-60
Briga o vanjskom dijelu.............. 6-60
Briga o unutrašnjosti...................6-66
6-1

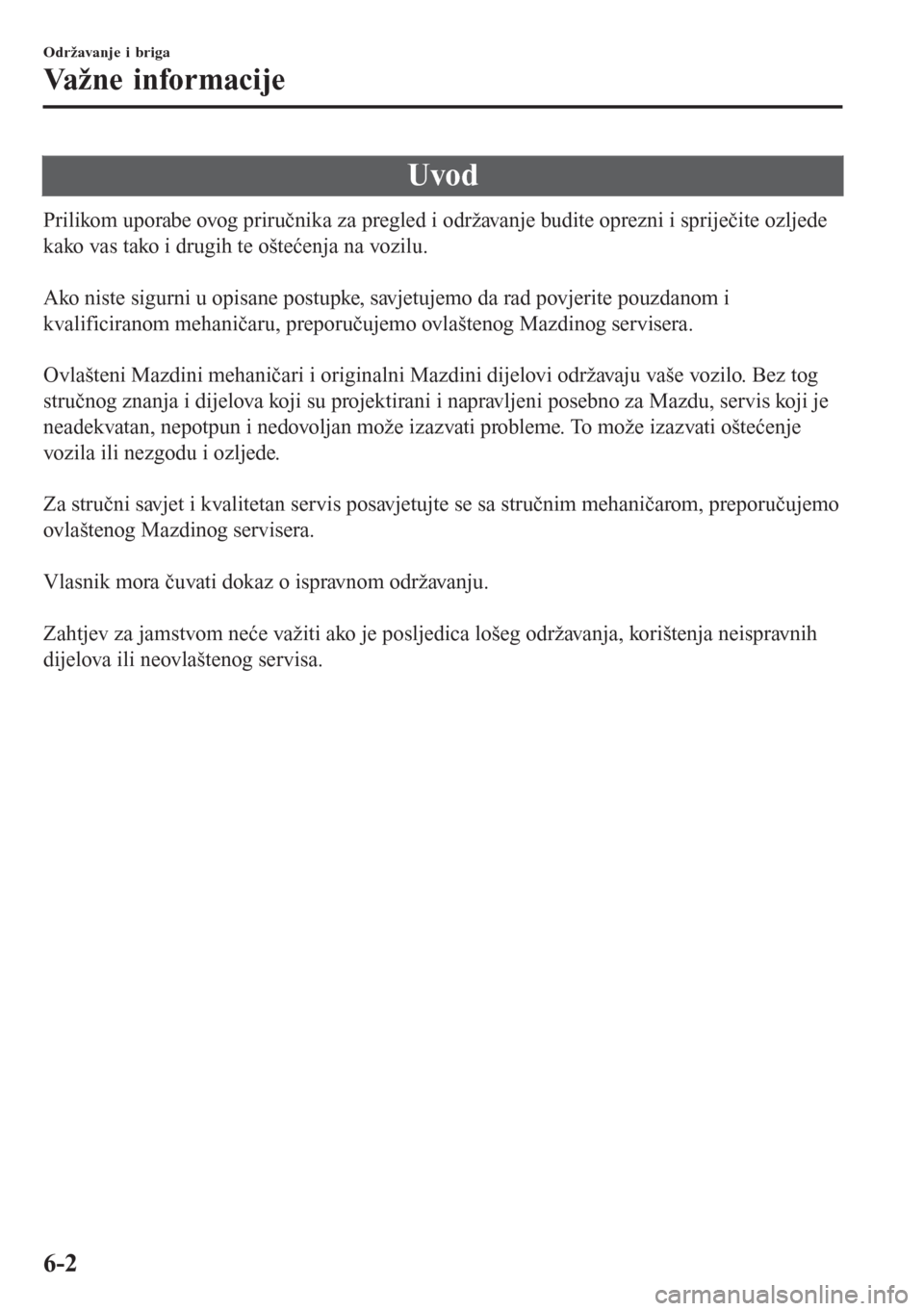

Uvod
Prilikom uporabe ovog priručnika za pregled i održavanje budite oprezni i spriječite ozljede
kako vas tako i drugih te oštećenja na vozilu.

Ako niste sigurni u opisane postupke, savjetujemo da rad povjerite pouzdanom i
kvalificiranom mehaničaru, preporučujemo ovlaštenog Mazdinog servisera.

Ovlašteni Mazdini mehaničari i originalni Mazdini dijelovi održavaju vaše vozilo. Bez tog
stručnog znanja i dijelova koji su projektirani i napravljeni posebno za Mazdu, servis koji je
neadekvatan, nepotpun i nedovoljan može izazvati probleme. To može izazvati oštećenje
vozila ili nezgodu i ozljede.

Za stručni savjet i kvalitetan servis posavjetujte se sa stručnim mehaničarom, preporučujemo
ovlaštenog Mazdinog servisera.

Vlasnik mora čuvati dokaz o ispravnom održavanju.

Zahtjev za jamstvom neće važiti ako je posljedica lošeg održavanja, korištenja neispravnih
dijelova ili neovlaštenog servisa.
Održavanje i briga
Važne informacije
6-2

Redovito održavanje
NAPOMENA
Nakon propisanog razdoblja nastavite obavljati potrebno održavanje u preporučenim
intervalima.
Kontrola sustava za ispušne plinove i povezanih sustava
Sustavi paljenja i goriva jako su važni za sustav kontrole ispušnih plinova i učinkovitost rada
motora. Ne dirajte ih neovlašteno.
Sve preglede i prilagodbe mora napraviti stručni serviser, preporučujemo ovlaštenog
Mazdina servisera.
▼Europa
Interval održavanjaBroj mjeseci ili kilometara, što se prvo ispuni.
Mjeseci 1224364860728496108
×1.000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0
Svjećice
*1Zamijenite svakih 120.000 km.
Filtar zraka
*2ZZZ
Sustav za isparavanje (ako je ugrađen) P P P
SKYACTIV-D 1.5
Filtar goriva I I Z I I Z I I Z
Sustav ubrizgavanja goriva
*3PPP
Filtar zraka
*2OO ZOOZ OOZ
SKYACTIV-G 2.0 I SKYACTIV-D 1.5
Pogonsko remenje
*4PPP
Ulje i filtar motornog uljaFleksibilno
*5Zamijenite kad je pokazatelj uključen. (Maksimalni interval: 12
mjeseci/20.000 km)
Osim fleksibilnog
*6*7ZZZZZZZZZ
Rashladni sustav PPPP
Rashladno sredstvo motora
*8Zamijenite nakon prvih 200.000 km ili 10 godina; nakon toga svakih
100.000 km ili 5 godina.
Vodovi i crijeva za gorivo PPPP
Akumulator
*9PPPPPPPPP
Vodovi, crijeva i priključci za kočnice PPPPPPPPP
Tekućina za kočnice
*10ZZZZ
Parkirna kočnica PPPPPPPPP
Disk kočnice PPPPPPPPP
Održavanje i briga
Redovito održavanje
6-3

Interval održavanjaBroj mjeseci ili kilometara, što se prvo ispuni.
Mjeseci 1224364860728496108
×1.000 km 20 40 60 80 100 120 140 160 180
Upravljanje i prijenos PPPP
Ulje za ručni mjenjač Zamijenite svakih 180.000 km.
Ulje u stražnjem diferencijalu
*11*12
Ulje prijenosa*12
Prednji i stražnji ovjes, kuglasti zglobovi i aksijalna
izvedba ležajeva kotačaPPPP
Manžete poluosovine PPPP
Ispušni sustav i toplinski štitovi Pregledajte svakih 80.000 km ili 5 godina.
Vijci i matice na šasiji i karoseriji SSSS
Stanje karoserije (odnosi se na hrđu, koroziju i
perforacije)Provjerite svake godine.
Filtar za zrak u kabini (ako je ugrađen) ZZZZ
Gume (uključujući pričuvnu gumu) (s prilagodbom
tlaka zraka)
*13*14PPPPPPPPP
Komplet za popravak probušene gume (ako
postoji)
*15Provjerite svake godine.
Simboli u tablici:
P: Provjerite: Provjerite i očistite, popravite, prilagodite, ispunite ili zamijenite ako je potrebno.
Z: Zamijenite
O: Očistite
S: Stegnite
I: Isisajte
Napomene:
*1 U zemljama ispod pregledajte svjećice svakih 10.000 km ili 12 mjeseci prije zamjene kod preporučenog
intervala.
Albanija, Bosna i Hercegovina, Bugarska, Hrvatska, Latvija, Makedonija, Moldavija, Crna Gora, Rumunjska,
Srbija, Ukrajina
*2 Ako se vozilo koristi u vrlo prašnjavim ili pješčanim područjima, očistite i, ako je potrebno, zamijenite filtar
zraka češće od preporučenog razdoblja.
*3 Ispravite količinu ubrizgavanja goriva.*4 Također pregledajte pogonske remene klima-uređaja, ako je u opremi.
Ako se vozilo prvenstveno koristi u bilo kojem od sljedećih radnih uvjeta, pregledajte pogonsko remenje svakih
20.000 km ili 12 mjeseci.
a) Vožnja u prašnjavim uvjetima
b) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
c) Dugotrajna vožnja pri niskim temperaturama ili česta vožnja samo na kratkim udaljenostima
d) Vožnja u ekstremno toplim uvjetima
e) Neprestana vožnja u planinskim uvjetima
*5 SKYACTIV-G 2.0 vozila mogu odabrati fleksibilnu postavku samo u nekim državama Europe. Pojedinosti
zatražite od ovlaštenog Mazdinog servisera. Fleksibilna postavka može se postaviti ako se vozilo koristi
uglavnom gdje ne vrijedi ni jedan od sljedećih uvjeta.
Održavanje i briga
Redovito održavanje
6-4
