MAZDA MODEL CX-3 2016 Ägarmanual (in Swedish)

▼Lastsäkringsöglor
VA R N I N G
Se till att bagage och last har säkrats
före körning:
Det är farligt att köra med osäkrad last
eftersom den kan förflytta sig eller gå
sönder under en plötslig inbromsning
eller kollision, och ge upphov till
skador.
Använd öglorna i bagageutrymmet för att
säkra lasten med ett rep eller nät.
Dragstyrkan i öglorna är 196 N (20 kgf).
Anbringa inte för stor kraft på öglorna
eftersom detta förstör dem.
▼▼Utrymme under bagageutrymmet*
Extrautrymmet under bagagerumsgolvet
finns under bagagerumsmattan och kan
användas för att förvara mindre föremål.
(Med bagagerumsgolv)
VIKTIGT
•Anbringa inte för stor kraft på
bagagerumsgolvet när det fälls upp.
Det kan innebära att
bagagerumsgolvet skadas eller
deformeras.
•Sätt tillbaka bagagerumsgolvet i sitt
läge innan bilen körs iväg. Om bilen
körs med bagagerumsgolvet uppfällt
kan det ge upphov till en oväntad
olycka.
1. Lyft bagagerumsgolvet.
2. Dra ut bagagerumsgolvet något och för
in de uppfällda ändarna i hållarna så att
det förblir uppfällt.

Bagagerumsgolv
Hållare
Funktioner i kupén
Kupéutrustning
*Vissa modeller.5-149

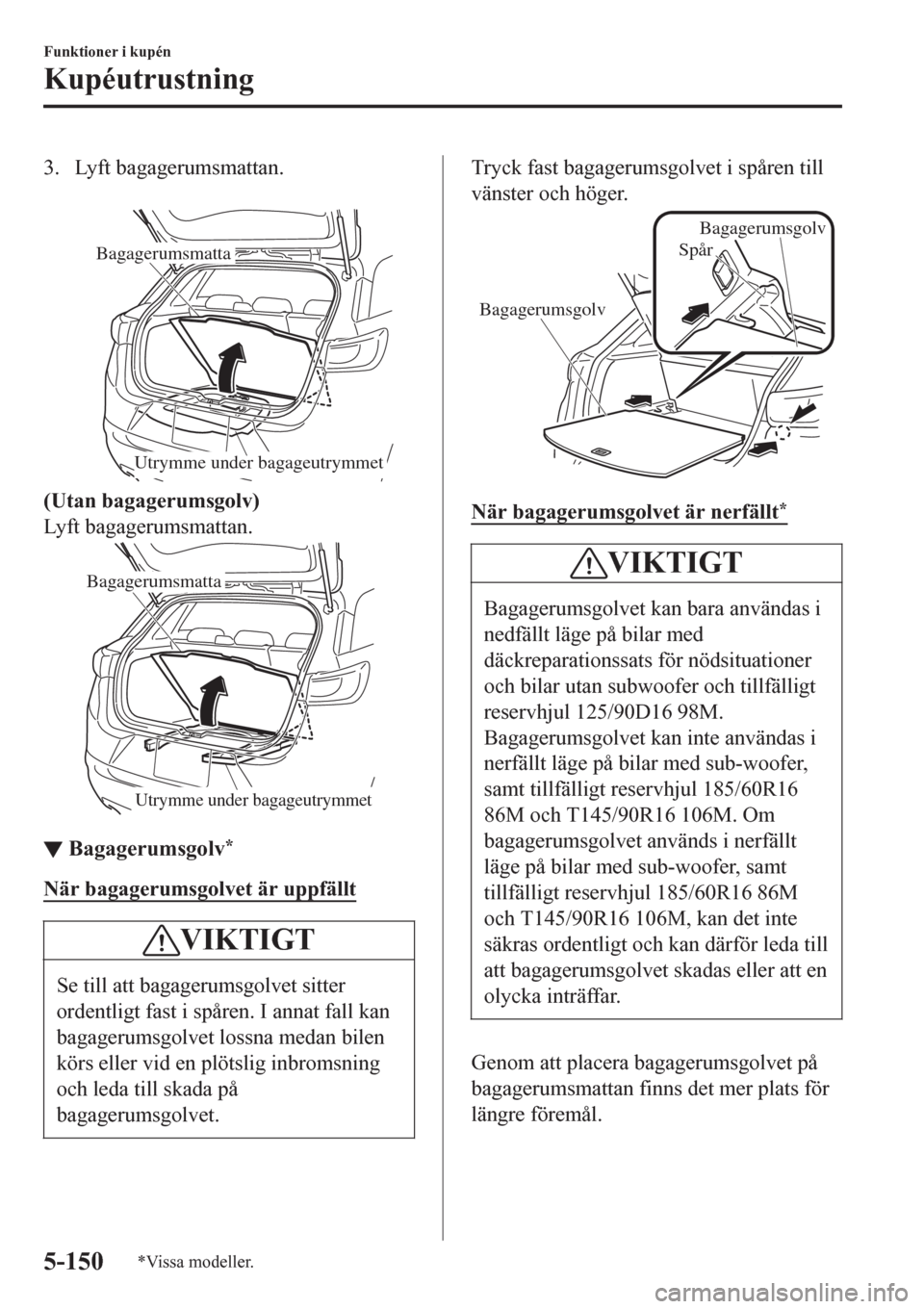

3. Lyft bagagerumsmattan.

Bagagerumsmatta
Utrymme under bagageutrymmet
(Utan bagagerumsgolv)
Lyft bagagerumsmattan.
Utrymme under bagageutrymmet
Bagagerumsmatta
▼▼Bagagerumsgolv*
När bagagerumsgolvet är uppfällt
VIKTIGT
Se till att bagagerumsgolvet sitter
ordentligt fast i spåren. I annat fall kan
bagagerumsgolvet lossna medan bilen
körs eller vid en plötslig inbromsning
och leda till skada på
bagagerumsgolvet.
Tryck fast bagagerumsgolvet i spåren till
vänster och höger.
SpårBagagerumsgolv
Bagagerumsgolv
När bagagerumsgolvet är nerfällt*
VIKTIGT
Bagagerumsgolvet kan bara användas i
nedfällt läge på bilar med
däckreparationssats för nödsituationer
och bilar utan subwoofer och tillfälligt
reservhjul 125/90D16 98M.
Bagagerumsgolvet kan inte användas i
nerfällt läge på bilar med sub-woofer,
samt tillfälligt reservhjul 185/60R16
86M och T145/90R16 106M. Om
bagagerumsgolvet används i nerfällt
läge på bilar med sub-woofer, samt
tillfälligt reservhjul 185/60R16 86M
och T145/90R16 106M, kan det inte
säkras ordentligt och kan därför leda till
att bagagerumsgolvet skadas eller att en
olycka inträffar.
Genom att placera bagagerumsgolvet på
bagagerumsmattan finns det mer plats för
längre föremål.
Funktioner i kupén
Kupéutrustning
5-150*Vissa modeller.

1. Lyft bagagerumsgolvet och dra det
utåt.

2. Placera bagagerumsgolvet ovanpå
bagagerumsmattan.

Bagagerumsmatta
Bagagerumsgolv
▼▼Bakre rockkrokar
VA R N I N G
Häng aldrig tunga eller vassa föremål
på handtagen och rockkrokarna:
Att hänga tunga eller vassa föremål,
t.ex. en klädhängare på handtagen
eller rockkrokarna, är farligt eftersom
de kan flyga iväg och skada en
passagerare om t.ex. en
gardinkrockkudde skulle lösa ut. Det
kan orsaka allvarliga skador och även
dödsfall.
Häng endast kläder utan klädhängare på
handtag och rockkrokar.
Rockkrok
Funktioner i kupén
Kupéutrustning
5-151

Uttagbar askkopp*
Den uttagbara askkoppen kan sättas fast
och användas i någon av de båda främre
dryckeshållarna.
VA R N I N G
Använd bara den uttagbara askkoppen
om den är ordentligt fastsatt:
Det är farligt att använda en askkopp
som tagits bort från sin plats eller som
inte satts fast ordentligt. Cigaretter
kan ramla ut ur askkoppen och orsaka
en brand. Dessutom kommer
cigarettfimpar inte att slockna av sig
själva helt och hållet även om
askkoppen är stängd.
VIKTIGT
Använd inte askkoppen till skräp. Det
finns risk för brand.
För att använda askfatet för du ner det rakt
i mugghållaren.
Om du vill ta bort askfatet drar du det
uppåt.

Funktioner i kupén
Kupéutrustning
5-152*Vissa modeller.

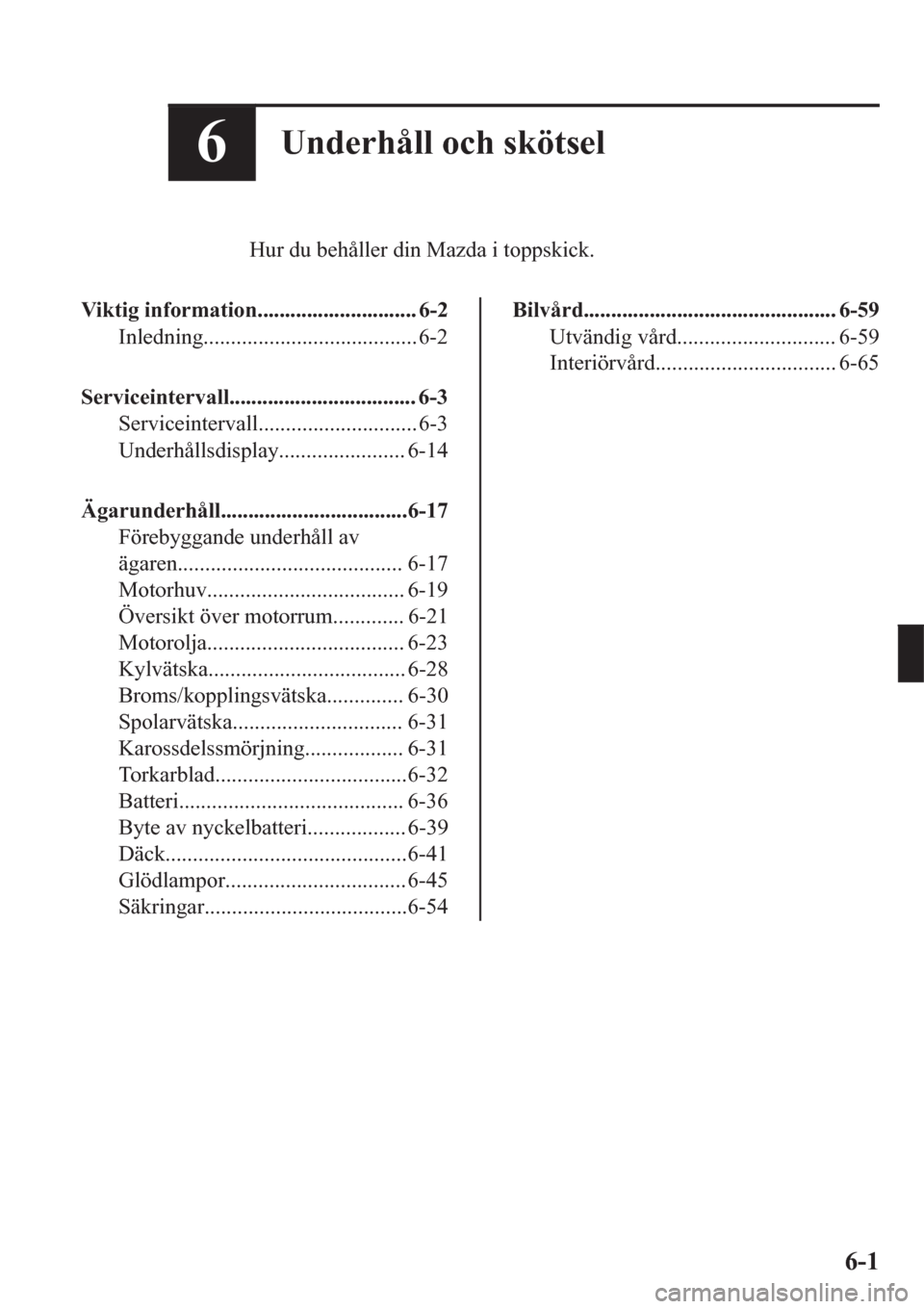

6Underhåll och skötsel
Hur du behåller din Mazda i toppskick.
Viktig information............................. 6-2
Inledning....................................... 6-2
Serviceintervall.................................. 6-3
Serviceintervall............................. 6-3
Underhållsdisplay....................... 6-14
Ägarunderhåll..................................6-17
Förebyggande underhåll av
ägaren......................................... 6-17
Motorhuv.................................... 6-19
Översikt över motorrum............. 6-21
Motorolja.................................... 6-23
Kylvätska.................................... 6-28
Broms/kopplingsvätska.............. 6-30
Spolarvätska............................... 6-31
Karossdelssmörjning.................. 6-31
Torkarblad...................................6-32
Batteri......................................... 6-36
Byte av nyckelbatteri.................. 6-39
Däck............................................6-41
Glödlampor................................. 6-45
Säkringar.....................................6-54
Bilvård.............................................. 6-59
Utvändig vård............................. 6-59
Interiörvård................................. 6-65
6-1

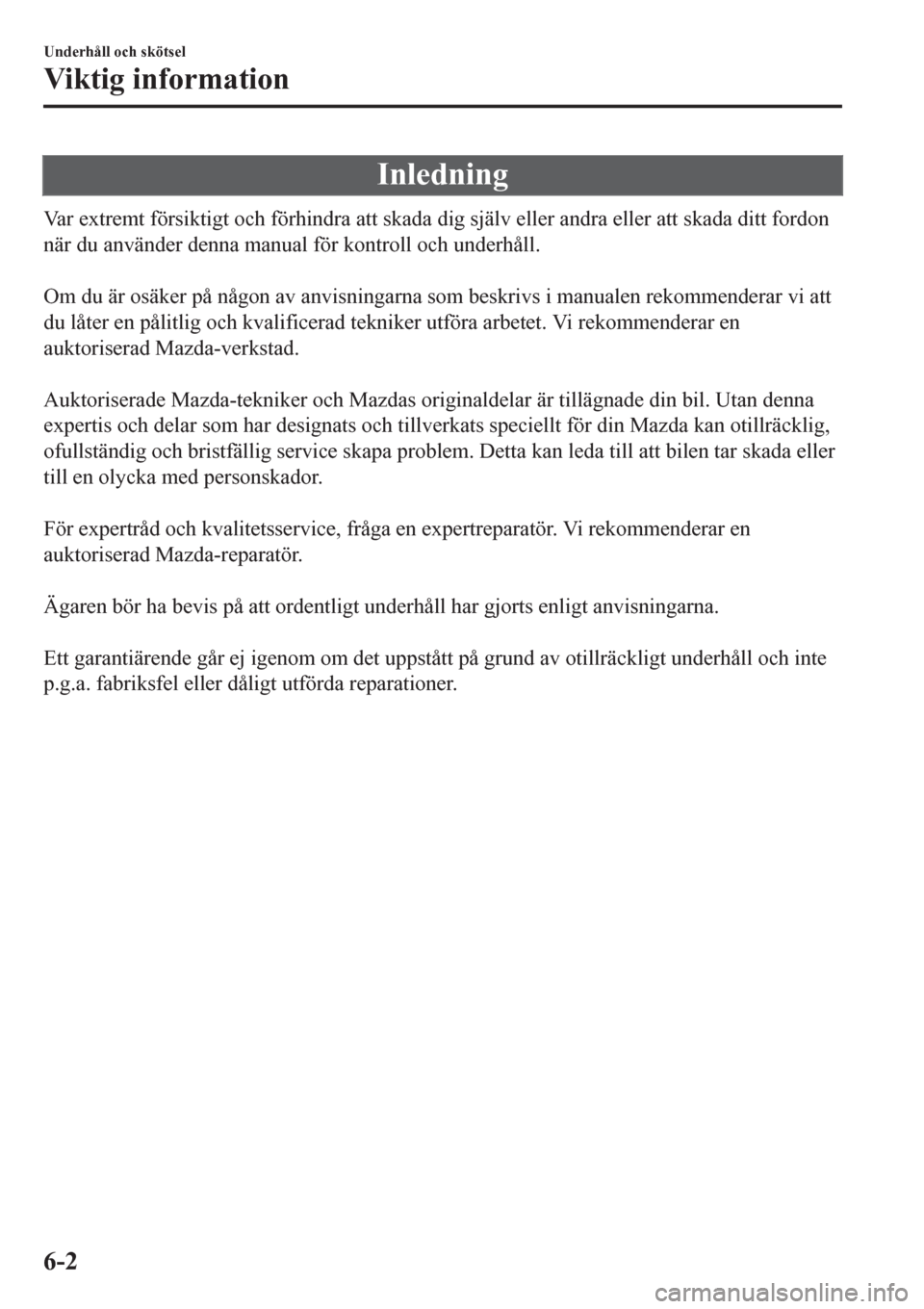

Inledning
Var extremt försiktigt och förhindra att skada dig själv eller andra eller att skada ditt fordon
när du använder denna manual för kontroll och underhåll.

Om du är osäker på någon av anvisningarna som beskrivs i manualen rekommenderar vi att
du låter en pålitlig och kvalificerad tekniker utföra arbetet. Vi rekommenderar en
auktoriserad Mazda-verkstad.

Auktoriserade Mazda-tekniker och Mazdas originaldelar är tillägnade din bil. Utan denna
expertis och delar som har designats och tillverkats speciellt för din Mazda kan otillräcklig,
ofullständig och bristfällig service skapa problem. Detta kan leda till att bilen tar skada eller
till en olycka med personskador.

För expertråd och kvalitetsservice, fråga en expertreparatör. Vi rekommenderar en
auktoriserad Mazda-reparatör.

Ägaren bör ha bevis på att ordentligt underhåll har gjorts enligt anvisningarna.

Ett garantiärende går ej igenom om det uppstått på grund av otillräckligt underhåll och inte
p.g.a. fabriksfel eller dåligt utförda reparationer.
Underhåll och skötsel
Viktig information
6-2

Serviceintervall
OBS
Efter den föreskrivna tiden bör service fortsätta att utföras med de rekommenderade
intervallen.
Bränsle- och avgaskontrollsystem
Tändnings- och bränslesystem är mycket viktiga för avgaskontrollsystemet och för effektiv
motorfunktion. Mixtra inte med dessa.
Alla kontroller och justeringar ska utföras av en kunnig mekaniker, och vi rekommenderar
en auktoriserad Mazda-reparatör.
▼Europa
UnderhållsintervallAntal månader eller kilometer, det som inträffar först.
Månader 1224364860728496108
×1 000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0
Tändstift
*1Byt varje 120 000 km.
Luftfilter
*2RRR
Avdunstningssystem (om bilen är utrustad med detta) I I I
SKYACTIV-D 1.5
Bränslefilter D D R D D R D D R
Bränsleinsprutningssystem
*3III
Luftfilter
*2CCRCCRCCR
SKYACTIV-G 2.0 OCH SKYACTIV-D 1.5
Drivremmar
*4III
Motorolja och filterFlexibelt
*5Byt när indikeringen visas. (Max intervall: 12 månader/20 000 km)
Annat än flexibelt
*6*7RRRRRRRRR
Kylsystem IIII
Kylvätska
*8Byt efter 200 000 km eller 10 år; därefter var 100 000:e km eller vart
5:e år.
Bränsleledningar och -slangar IIII
Batteri
*9IIIIIIIII
Bromsledningar, slangar och kopplingar IIIIIIIII
Bromsvätska
*10RRRR
Parkeringsbroms IIIIIIIII
Skivbromsar IIIIIIIII
Styrfunktion och länkarmar IIII
Underhåll och skötsel
Serviceintervall
6-3

UnderhållsintervallAntal månader eller kilometer, det som inträffar först.
Månader 1224364860728496108
×1 000 km 20 40 60 80 100 120 140 160 180
Olja i manuell växellåda Byt varje 180 000 km.
Olja i den bakre differentialen
*11*12
Transmissionsolja*12
Främre och bakre upphängning, kulleder och hjullag-
rens axialspelIIII
Dammskydd på drivaxlarnaIIII
Avgassystem och värmeskydd Kontrollera varje 80 000 km eller vart 5:e år.
Bultar och muttrar på chassi och kaross T T T T
Karossens kondition (rost, korrosion och hål) Kontrollera årligen.
Kupéfilter (på bilar med detta) RRRR
Däck (inklusive reservhjulet) (med justering av ring-
trycket)
*13*14IIIIIIIII
Däckreparationssats (om sådan finns)
*15Kontrollera årligen.
Beteckningar i schemat:
I: Kontrollera: Kontrollera och rengör, reparera, justera eller byt efter behov.
R: Byt
C: Rengör
T: Dra åt
D: Dränera
Anmärkningar:
*1 I länderna nedan, kontrollera tändstiften var 10 000 km eller var tolfte månad innan de byts vid givet intervall.
Albanien, Bosnien och Hercegovina, Bulgarien, Kroatien, Lettland, Makedonien, Moldavien, Montenegro,
Rumänien, Serbien, Ukraina
*2 Om bilen körs i mycket sandig eller dammig terräng måste luftfilter rengöras oftare än de rekommenderade
intervallen och bytas vid behov.
*3 Utför korrigering av bränsleinsprutningsmängden.*4 Kontrollera även luftkonditioneringens drivremmar på bilar som har denna utrustning.
Om bilen huvudsakligen används under följande förhållanden, ska drivremmarna kontrolleras varje 20 000 km
eller var 12:e månad.
a) Körning i dammiga omgivningar
b) Om bilen står mycket på tomgång eller körs på låga varv
c) Om bilen körs långa sträckor i kallt väder eller körs nästan enbart korta sträckor.
d) Körning i mycket varma omgivningar
e) Körning i bergig terräng kontinuerligt
Underhåll och skötsel
Serviceintervall
6-4

*5 Bilar med SKYACTIV-G 2.0 kan bara välja flexibel inställning i vissa europeiska länder. Kontakta en
auktoriserad Mazda-verkstad för mer information. Flexibel inställning kan ställas in om bilen huvudsakligen
kommer att användas där inte något följande förhållanden föreligger.
a) Fordonet används som polisbil, taxi eller körskolebil.
b) Körning i dammiga omgivningar
c) Om bilen står mycket på tomgång eller körs på låga varv
När den flexibla servicen väljs beräknas fordonets återstående livslängd på oljan baserat på driftsförhållanden
och kommer att informera dig genom att tända indikeringslampan med verktygssymbol i instrumentgruppen.
Byt motorolja och filter när meddelandet/indikeringslampan med verktygssymbol tänds. Och denna service
måste utföras minst en gång per år eller vid maximalt 20 000 km sedan förra servicen för olje- och filterbyte.
Systemet måste återställas så snart som oljebyte skett oavsett om meddelandet/indikeringslampan med
verktygssymbol är tänd eller ej.
*6 Om bilen huvudsakligen används under nedanstående förhållanden, måste motoroljan och oljefiltret bytas
minst varje 10 000 km.
a) Fordonet används som polisbil, taxi eller körskolebil.
b) Körning i dammiga omgivningar
c) Om bilen står mycket på tomgång eller körs på låga varv
d) Om bilen körs långa sträckor i kallt väder eller körs nästan enbart korta sträckor.
e) Körning i mycket varma omgivningar
f) Körning i bergig terräng kontinuerligt
*7 För SKYACTIV-D 1.5, nollställ data för motorolja efter byte av motorolja.*8 Användning av FL-22 rekommenderas vid byte av kylvätska. Om en annan kylvätska än FL-22 används kan
det orsaka allvarliga skador på motorn och kylsystemet.
*9 Kontrollera batteriets elektrolytnivå, specifika vikt och utseende. Ett förseglat batteri behöver endast en yttre
visuell inspektion.
*10 Om bromsarna används mycket (exempelvis upprepade hårda inbromsningar eller körning i berg), eller om
bilen används i mycket fuktigt klimat måste bromsvätskan bytas en gång per år.
*11 Om bilen huvudsakligen används under nedanstående förhållanden, måste oljan i slutväxeln bytas var 45 000
km.
a) Körning med påkopplad släpvagn eller när en takbox är monterad
b) Körning i dammiga, sandiga eller blöta omgivningar
c) Om bilen står mycket på tomgång eller körs på låga varv
d) Upprepade korta körningar på mindre än 16 km
*12 Om denna enhet har befunnit sig under vatten, bör oljan bytas.*13 Däcksrotation rekommenderas varje 10 000 km.*14 Initiering av däcktrycksövervakningen (TPMS) måste utföras så att systemet fungerar normalt (om detta
finns).
*15 Kontrollera utgångsdatum för reparationssatsen för däcken en gång per år i samband med periodiskt underhåll.
Byt ut flaskan med reparationsvätska mot en ny före utgångsdatumet.
Underhåll och skötsel
Serviceintervall
6-5

▼Utom Europa
Israel
UnderhållsintervallAntal månader eller kilometer, det som inträffar först
Månader 1224364860728496108120132144
×1 000 km 15 30 45 60 75 90 105 120 135 150 165 180
Tändstift Byt varje 120 000 km eller vart 6:e år.
Bränslefilter Byt varje 135 000 km.
Avdunstningssystem (om bilen är utrustad med
detta)III
Bränsleledningar och -slangar IIIIII
Drivremmar
*1IIIIIIIIIIII
Motorolja och oljefilter
*2RRRRRRRRRRRR
Luftfilter
*3CCCRCCCRCCCR
Kylsystem IIIIII
Kylvätska
*4Byt efter 195 000 km eller 10 år; därefter var 90 000:e km el-
ler vart 5:e år.
Batteri
*5IIIIIIIIIIII
Bromsledningar, slangar och kopplingar IIIIIIIIIIII
Bromsvätska
*6IRIRIRIRIRIR
Parkeringsbroms IIIIIIIIIIII
Servobromsenhet (bromsförstärkare) och slang-
arIIIIIIIIIIII
Skivbromsar IIIIIIIIIIII
Styrfunktion och länkarmar IIIIII
Olja i den bakre differentialen
*7*8
Transmissionsolja*8
Främre och bakre upphängning, kulleder och
hjullagrens axialspelIIIIIIIIIIII
Dammskydd på drivaxlarna I I I I
Avgassystem och värmeskydd Kontrollera varje 75 000 km.
Bultar och muttrar på chassi och kaross T T T T T T T T T T T T
Karossens kondition (rost, korrosion och hål) Kontrollera årligen.
Kupéfilter (på bilar med detta) R R R R R R R R R R R R
Däck (inklusive reservhjulet) (med justering av
ringtrycket)
*9IIIIIIIIIIII
Däckreparationssats (om sådan finns)
*10Kontrollera årligen.
Underhåll och skötsel
Serviceintervall
6-6
