audio MAZDA MODEL CX-3 2016 Ägarmanual (in Swedish)

Innehåll
Illustrerat register
In- och utvändig överblick över din Mazda samt genomgång av delarna i
den.1
Viktig säkerhetsutrustning
Viktig information angående säkerhetsutrustning, bl.a. säten,
säkerhetsbälten, barnsäkerhetsutrustning, samt SRS-krockkuddar.2
Innan du kör
Användning av de olika funktionerna som nycklar, dörrar, speglar och
fönster.3
Under körning
Information rörande säker körning och stopp.4
Funktioner i kupén
Användning av olika funktioner för åkkomfort, inklusive luftkonditionering
och audiosystem.5
Underhåll och skötsel
Hur du behåller din Mazda i toppskick.6
Om det uppstår problem
Information som kan vara till hjälp om det uppstår problem med bilen.7
Kundinformation
Viktig kundinformation om bl.a. garantier och bruk av extrautrustning.8
Specifikationer
Teknisk information om din Mazda.9
Register10

Interiörutrustning (vy B)
1SRS-krockkuddar................................................................................................. sidan 2-36
2Active Driving Display (ADD)............................................................................ sidan 4-32
3Luftkonditionering................................................................................................. sidan 5-2
4Knapp för bakrutans avimmare............................................................................ sidan 4-70
5Audiosystem......................................................................................................... sidan 5-14
6DVD-/CD-spelare.................................................................................................sidan 5-14
7Tillbehörsuttag................................................................................................... sidan 5-145
8Anslutningskontakt för tillbehör.......................................................................... sidan 5-64
9Multifunktionsvred............................................................................................... sidan 5-39
0Knapp för val av körläge...................................................................................... sidan 4-91
AVäxelspak/växelväljare............................................................................... sidan 4-41, 4-43
BSäkringsblock (vänster sida)................................................................................ sidan 6-54
Illustrerat register
Översikt av interiören (vänsterstyrd modell)
1-4Utrustning och montering varierar beroende på bil

Interiörutrustning (vy B)
1SRS-krockkuddar................................................................................................. sidan 2-36
2Audiosystem......................................................................................................... sidan 5-14
3Luftkonditionering................................................................................................. sidan 5-2
4Knapp för bakrutans avimmare............................................................................ sidan 4-70
5Active Driving Display (ADD)............................................................................ sidan 4-32
6DVD-/CD-spelare.................................................................................................sidan 5-14
7Tillbehörsuttag................................................................................................... sidan 5-145
8Anslutningskontakt för tillbehör.......................................................................... sidan 5-64
9Multifunktionsvred............................................................................................... sidan 5-39
0Knapp för val av körläge...................................................................................... sidan 4-91
AVäxelspak/växelväljare............................................................................... sidan 4-41, 4-43
BSäkringsblock (vänster sida)................................................................................ sidan 6-54
Illustrerat register
Översikt över interiören (Högerstyrd modell)
1-8Utrustning och montering varierar beroende på bil

OBS
När tändningslåset är i läge ACC eller
tändningen avstängd kan inte
vägmätaren eller trippmätaren visas. En
tryckning på väljarknappen kan
oavsiktligt växla trippmätarens display
eller nollställa den under cirka tio
minuter i följande fall:
•När tändningen stängs av från läge
ON.
•Efter att förardörren öppnats.
Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar. En
registreras i trippmätare A, och den andra
registreras i trippmätare B.

Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet från
platsen där bränsletanken fylldes.

När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en sekund
kommer trippmätare B att väljas.

När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.

Trippmätaren registrerar den totala
sträckan som har körts sedan föregående
nollställning. Nollställ den till ”0.0”
genom att hålla knappen intryckt under
mer än en sekund. Använd denna mätare
för att mäta färdsträckor och räkna ut
bränslekonsumtionen.
OBS
•(Bilar med audio Typ C/Typ D)
Om bränsleekonomidata nollställs
med bränsleekonomiövervakaren,
eller om trip A nollställs med
trippmätaren när funktionen som
synkroniserar
bränsleekonomiövervakaren och
trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se bränsleekonomiövervakare på
sidan 4-85.
•Bara trippmätaren registrerar tiondels
kilometrar.
•Trippmätaren nollställs när:
•Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat batteri).
•Bilen har körts i över 9 999,9 km.
Under körning
Instrumentgrupp och visning
4-24

OBS
•(Bilar med audio Typ C/Typ D)
Om bränsleekonomidata nollställs
med bränsleekonomiövervakaren,
eller om trip A nollställs med
trippmätaren när funktionen som
synkroniserar
bränsleekonomiövervakaren och
trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se bränsleekonomiövervakare på
sidan 4-85.
•Bara trippmätaren registrerar tiondels
kilometrar.
•Trippmätaren nollställs när:
•Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat batteri).
•Bilen har körts i över 9 999,9 km.
Färddator
Följande information kan väljas genom att
trycka på knappen med tändningen i läge
ON.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Aktuell bränsleförbrukning
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Läge för körsträcka till tom tank
Det här läget visar det ungefärliga
avståndet som du kan färdas med
återstående bränsle, baserat på
bränsleförbrukningen.
Avståndet till tom tank beräknas och visas
varje sekund.
OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan tills tankning
krävs, ska du tanka så snart som
möjligt om bränslenivån är mycket
låg eller varningslampan för låg
bränslenivå tänds.
•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
Under körning
Instrumentgrupp och visning
4-26

OBS
•Det kan vara svårt att se displayen om du bär solglasögon. Ta av solglasögonen eller
justera ljusstyrkan.
•Om batteriet har kopplas ur och sedan anslutits igen eller om batterispänningen är låg
kan den inställda positionen avvika.
•Displayen kan vara svår att se eller påverkas momentant av väderförhållanden som
regn, snö, ljus och temperatur.
•Om ljudsystemet avlägsnas kan inte active driving display (ADD) användas.
Active driving display (ADD) visar följande information:
•Driftförhållanden och varningar från Mazda radarfarthållare (MRCC)
Se Mazda radar farthållare (MRCC) på sidan 4-120.
•Driftförhållanden och varningar från varningssystemet för filbyte (LDWS)
Se Varningssystem för filbyte (LDWS) på sidan 4-101.
•Villkor för Bromsassistans i tättrafik (SCBS, Smart City Brake Support)
Se Bromsassistans i tättrafik (SCBS, Smart City Brake Support) på sidan 4-134.
•Driftförhållanden och varningar från Smart bromsassistans (SBS)
Se Smart bromsassistans (SBS, Smart Brake Support) på sidan 4-140.
•Driftförhållanden och varningar från avståndsidentifieringssystemet (DRSS)
Se Avståndsidentifieringssystem (DRSS) på sidan 4-114.
•Driftförhållanden och varningar från den inställningsbara hastighetsbegränsningen
Se Inställningsbar hastighetsbegränsning på sidan 4-129.
•Inställning av fordonshastighet med farthållaren
Se Farthållare på sidan 4-153.
•Turn-by-Turn (TBT) (riktning och avstånd) samt filvägledning
•Fordonshastighet
Varje inställning/justering för active driving display (ADD) kan genomföras på den
mittplacerade skärmen (bilar med audio typ C/typ D).
1. Välj ikonen
på hemskärmen för att visa inställningsskärmen.
2. Välj fliken ”AD-Disp”.
3. Välj önskat objekt och genomför inställningen/justeringen.
•Höjd: Position för Active Driving Display (ADD)
•Kontrollen av ljusstyrkan: Metod för justering av skärmens ljusstyrka (automatisk/
manuell)
•Kalibrering: Initieringsinställning för ljusstyrka (när automatisk justering är valt)
•Ljusstyrka: Justering av ljusstyrka (när manuell justering är valt)
•Navigation: På/Av
•Active Driving Display (ADD): På/Av
•Återställ
Under körning
Instrumentgrupp och visning
4-33

▼i-ELOOP indikeringslampa/
statusdisplay
Föraren uppmärksammas om i-ELOOP
effektgenerering och bilens tillstånd
genom i-ELOOP indikeringslampan
(grön) och statusdisplayen.
i-ELOOP-indikeringslampa (grön)
(bilar utan audio av typ C/typ D)

Lampan tänds under den regenerativa
laddningen.
Statusdisplay (bilar med audio av typ
C/typ D)
Status för i-ELOOP-effektgenereringen
visas på mittdisplayen.
Se Statusdisplay på sidan 4-87.
Under körning
i-ELOOP
4-84

Bränsleekonomiövervakare*
För bilar med audio av typ C/typ D kan du växla mellan och visa kontrollstatus,
bränsleförbrukning och effektivitet
*1 genom att trycka på respektive ikon på displayen.
Dessutom kommer, när färden är avslutad, den totala energieffektiviteten att visas på den
sista sidan i displayen när den väljs.
1. Välj ikonen
på hemskärmen när du vill visa applikationsskärmen.
2. Välj ”Bränsleförbrukning”.
3. Använd multifunktionsvredet eller peka på skärmen för att ta fram menyn.
OBS
Menyn visas genom att peka på skärmen och döljs sedan automatiskt efter 6 sekunder.
4. Välj önskad ikon i menyn. Ikonerna innehåller följande:
Indikering på displayen Kontrollstatus
0 min.8,0Genomsnittlig Bränsleförbrukning, historik
Bränsleekonomi (denna körning)
Genomsnitt
(denna
körning)l/100 km
l/100 km
Bränsleekonomiövervakare
Döljer menyvisningen.
Visar applikationsskärmen.
Växlar bränsleekonomiövervakaren i ordningsföljen kontrollsta-
tus, bränsleförbrukning och effektivitet*1.
Nollställer bränsleekonomidata.
Visar följande inställningsskärm.
•Stänger av/sätter på avslutningsvisningen•Stänger av/sätter på för funktioner som synkroniserar återställning-
en av bränsleekonomidata till trippmätaren (Trip A)
*1 Med i-stop-funktion.
Under körning
Bränsleekonomiövervakare
*Vissa modeller.4-85

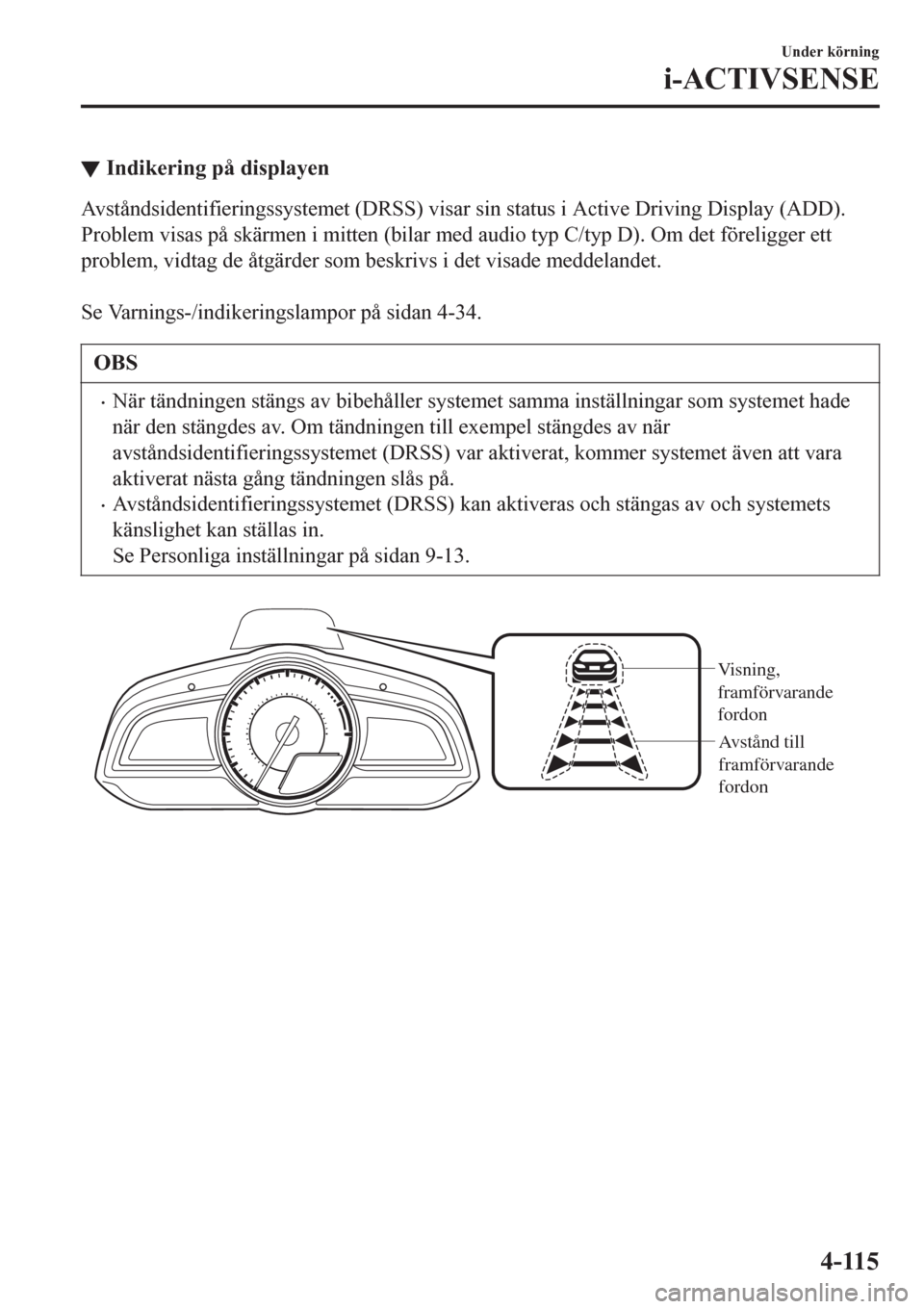

▼Indikering på displayen
Avståndsidentifieringssystemet (DRSS) visar sin status i Active Driving Display (ADD).
Problem visas på skärmen i mitten (bilar med audio typ C/typ D). Om det föreligger ett
problem, vidtag de åtgärder som beskrivs i det visade meddelandet.

Se Varnings-/indikeringslampor på sidan 4-34.
OBS
•När tändningen stängs av bibehåller systemet samma inställningar som systemet hade
när den stängdes av. Om tändningen till exempel stängdes av när
avståndsidentifieringssystemet (DRSS) var aktiverat, kommer systemet även att vara
aktiverat nästa gång tändningen slås på.
•Avståndsidentifieringssystemet (DRSS) kan aktiveras och stängas av och systemets
känslighet kan ställas in.
Se Personliga inställningar på sidan 9-13.
Visning,
framförvarande
fordon
Avstånd till
framförvarande
fordon
Under körning
i-ACTIVSENSE
4-115

Radarsensor (fram)*
Bilen är utrustad med en radarsensor (fram).
Följande system använder även radarsensorn (fram).
•Mazda radar farthållare (MRCC, Mazda Radar Cruise Control)
•Avståndsidentifieringssystem (DRSS, Distance Recognition Support System)
•Smart bromsassistans (SBS, Smart Brake Support)
Radarsensorn (fram) fungerar genom att detektera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder framför bilen.
Radarsensorn (fram) sitter monterad bakom emblemet i fronten.
Radarsensor (fram)
Om varningslampan (gul) för smart bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
tänds kan området kring radarsensorn vara smutsigt. Se ”Vägledning efter varning” i
mittdisplayen (bilar med audio typ C/typ D).
Se Om en varningslampa tänds eller blinkar på sidan 7-35.
Under körning
i-ACTIVSENSE
4-146*Vissa modeller.
