In dieser Kurzanleitung wird die Bedienung einiger Ausrüstungen des CX-5 einfach erklärt.
Wichtige Ausrüstungen für die Sicherheit
Vor dem Losfahren
Beim Fahren
Fahrzeuginnenraum
Wartung und Pflege
Nachfolgend ist die Bedeutung der einzelnen, in dieser Kurzanleitung verwendeten
Symbole erklärt:
Detaillierte Beschreibung gewisser Funktionen.
15 Falls eine Störung auftritt



  !

1
Wichtige Ausrüstungen für die Sicherheit
elektrische
Betätigung
Einstellhebel
Einstellrad
Ziehen Sie die Kopfstütze zum Höherstellen bis zur gewünschten Position hoch.
KopfstützenSitzbedienung
Für die manuellen und elektrischen Sitze sind die folgenden Sitzeinstellfunktionen
vorhanden.
Längsverstellung
Höheneinstellung
Für Einzelheiten wird auf den Abschnitt 2 “Sitze” verwiesen.
Sitzlehneneinstellung
Höheneinstellung der
Sitzpolstervorderseite
(Fahrersitz)
Kreuzstützeneinstellung
(Fahrersitz)
Halten Sie zum Tieferstellen den Knopf gedrückt und drücken Sie die Kopfstütze
nach unten.
Stellen Sie die Kopfstütze so ein, dass sich die Mitte auf Ohrenhöhe befindet.
Äußere Vordersitze Äußere Rücksitze Mittlerer Rücksitz



  !

Türgriffschalter
Türgriffschalter Außenantenne
Betriebsbereich 80 cm 80 cm
Lenkradsicherungshebel
Vor dem Losfahren
Betriebsbereich
Die LogIn-Fernbedienung funktioniert nur, wenn sich der Fahrer im Fahrzeug
befindet oder sich innerhalb des Betriebsbereichs befindet, wenn er den Schlüssel
mit sich herumträgt.
Alle Türen und die Heckklappe können durch Drücken des Türgriffschalters einer
Vordertür ver- und entriegelt werden, wenn Sie den Schlüssel mit sich tragen.
Der Türgriffschalter der Heckklappe kann nur zum Verriegeln von allen Türen und
der Heckklappe verwendet werden.
Ver- und Entriegeln mit dem Türgriffschalter
Lenkradeinstellung
1. Halten Sie das Fahrzeug an und ziehen Sie danach den
Lenkradsicherungshebel unter dem Lenkrad nach unten.
3. Drücken Sie vor dem Losfahren das Lenkrad
nach oben und unten, um zu kontrollieren, ob es
richtig gesichert ist. 2. Stellen Sie die gewünschte Lenkradhöhe und
Lenksäulenlänge ein und drücken Sie danach den
Hebel zum Verriegeln der Lenksäule hoch.
2
Vordertüren
(Verriegelung/Entriegelung)Heckklappe (nur Verriegelung)
Für Einzelheiten wird auf Abschnitt 3 “LogIn-Fernbedienung und
Startsystem”, “Türen und Verriegelungen” oder “Lenkrad” verwiesen.





3
Vor dem Losfahren
ON/OFF-Taste Kontrollleuchte
schließen
öffnenlinkes
Hintertürfenster
rechtes
HintertürfensterBeifahrerfenster
Fahrerfenster
Fensterheberhauptschalter
Einstellschalter
Mittelposition
Außenspiegel
1. Drehen Sie zum Einstellen des linken
oder rechten Spiegels den
Spiegelschalter nach links oder rechts.
2. Drücken Sie den entsprechenden
Schalterteil.
Für Einzelheiten wird auf Abschnitt 3 “Spiegel” oder “Fenster” verwiesen.
Rückspiegel
Spiegel mit automatischem Blendschutz
Der Spiegel mit automatischem Blendschutz
vermindert automatisch die Blendung durch die
Scheinwerfer von folgenden Fahrzeugen, wenn die
Zündung auf “ON” gestellt ist.
Drücken Sie die ON/OFF-Taste zum Aufheben der
automatischen Blendschutzfunktion. Die
Kontrollleuchte erlischt.
Drücken Sie die ON/OFF-Taste zum erneuten
Aktivieren der automatischen Blendschutzfunktion.
Die Kontrollleuchte leuchtet.
Bedienung der elektrischen Fensterheber
Die einzelnen Fenster können auch mit den Hauptschaltern an der Fahrertür
betätigt werden.
Drücken Sie zum Öffnen des Fensters in eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in eine bestimmte Position den Schalter
hoch.





4
Vor dem Losfahren
öffnen
schließen
Tankklappenentriegelung
Vorgeschriebener Kraftstoff und Füllmengen
bleifreies Superbenzin
(nach EN 228 und
innerhalb von E10)
*1
Tankklappe
Ziehen Sie den Entriegelungshebel zum
Entriegeln der Tankklappe. *1 Europa Kraftstoff
Für Einzelheiten wird auf Abschnitt 3 “Kraftstoff und Abgas” verwiesen.
OktanzahlFüllmenge
95 oder höher
Zweiradantrieb : 56,0 Liter
Vierradantrieb : 58,0 Liter
Tankklappe und Tankverschlussdeckel
Tankverschlussdeckel
Drehen Sie den Tankverschlussdeckel zum Öffnen
nach links.
Der abgenommene Deckel kann an der
Innenseite der Tankklappe angebracht werden.
Drehen Sie den Tankverschlussdeckel zum
Schließen fest nach rechts, bis ein
Klickgeräusch hörbar ist.SKYACTIV-G 2.0, SKYACTIV-G 2.5
Das Fahrzeug kann mit hohem Wirkungsgrad
mit Dieselkraftstoff der Norm EN590 oder
gleichwertig betrieben werden.
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.Kraftstoff
Füllmenge
Zweiradantrieb : 56,0 Liter
Vierradantrieb : 58,0 Liter SKYACTIV-D 2.2
bleifreies
Normalbenzin 92 oder höher
90 oder höher (innerhalb E20)
*2
*2 Thailand





Beim Fahren
5
Kontrollleuchte
Anlassen des Motors
Für Einzelheiten wird auf den Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
(SKYACTIV-D 2.2)
• Der Anlasser dreht sich nicht solange die Glühkerzenkontrollleuchte nicht
ausgeschaltet ist.
• Lassen Sie nach dem Drücken des Motorstartknopfs zum Anlassen des Motors bis
zum Erlöschen der Glühkerzenkontrollleuchte im Armaturenbrett das
Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal (Automatikgetriebe) nicht
los.
1. Kontrollieren Sie, ob die Handbremse richtig angezogen ist.
2. Halten Sie das Bremspedal fest gedrückt bis der
Motor angesprungen ist.
3. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest gedrückt
bis der Motor angesprungen ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe “P”, um den
Motor anzulassen. Um den Motor bei sich
bewegendem Fahrzeug anzulassen, müssen Sie den
Wählhebel in die Stufe “N” stellen.
4. Drücken Sie den Motorstartknopf, nachdem die
KEY-Kontrollleuchte (grün) (falls vorhanden) im
Armaturenbrett und die Motorstartknopf-Kontrollleuchte
(grün) leuchten.
• Falls das Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal
(Automatikgetriebe) vor dem Anspringen des Motors losgelassen wird, muss das
Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal (Automatikgetriebe) erneut
gedrückt und der Motor durch Drücken des Motorstartknopfs angelassen werden.
• Falls die Zündung für längere Zeit bei abgestelltem Motor und vorgewärmten
Glühkerzen auf “ON” geschaltet bleibt, werden die Glühkerzen erneut
vorgewärmt, was durch Aufleuchten der Glühkerzenkontrollleuchte angezeigt
wird.



"

6
Beim Fahren
Motor abstellen Wieder anlassen
Neutralposition
(Schaltgetriebe)
Automatikgetriebe
Automatikgetriebe
Für Einzelheiten wird auf den Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.

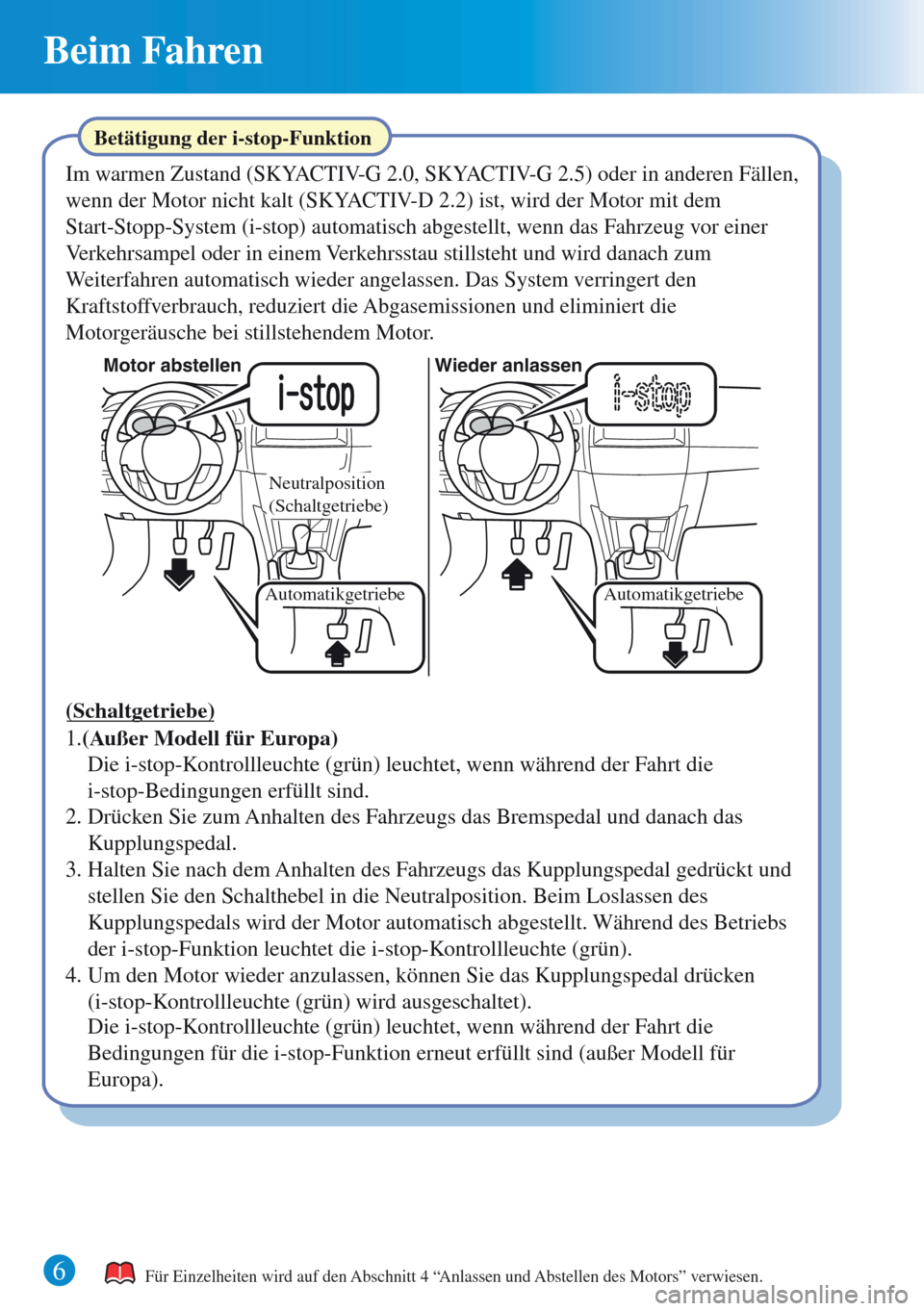

Betätigung der i-stop-Funktion
Im warmen Zustand (SKYACTIV-G 2.0, SKYACTIV-G 2.5) oder in anderen Fällen,
wenn der Motor nicht kalt (SKYACTIV-D 2.2) ist, wird der Motor mit dem
Start-Stopp-System (i-stop) automatisch abgestellt, wenn das Fahrzeug vor einer
Verkehrsampel oder in einem Verkehrsstau stillsteht und wird danach zum
Weiterfahren automatisch wieder angelassen. Das System verringert den
Kraftstoffverbrauch, reduziert die Abgasemissionen und eliminiert die
Motorgeräusche bei stillstehendem Motor.
(Schaltgetriebe)
2. Drücken Sie zum Anhalten des Fahrzeugs das Bremspedal und danach das
Kupplungspedal.
3. Halten Sie nach dem Anhalten des Fahrzeugs das Kupplungspedal gedrückt und
stellen Sie den Schalthebel in die Neutralposition. Beim Loslassen des
Kupplungspedals wird der Motor automatisch abgestellt. Während des Betriebs
der i-stop-Funktion leuchtet die i-stop-Kontrollleuchte (grün).
4. Um den Motor wieder anzulassen, können Sie das Kupplungspedal drücken
(i-stop-Kontrollleuchte (grün) wird ausgeschaltet). 1.(Außer Modell für Europa)
Die i-stop-Kontrollleuchte (grün) leuchtet, wenn während der Fahrt die
i-stop-Bedingungen erfüllt sind.
Die i-stop-Kontrollleuchte (grün) leuchtet, wenn während der Fahrt die
Bedingungen für die i-stop-Funktion erneut erfüllt sind (außer Modell für
Europa).





7
Beim Fahren
Für Einzelheiten wird auf den Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
i-stop OFF-Schalter
Die i-stop-Funktion kann ausgeschaltet werden,
wenn der Schalter gedrückt gehalten wird, bis
ein akustisches Signal ertönt und die
i-stop-Warnleuchte (gelb) im Armaturenbrett
leuchtet.
Die i-stop-Funktion ist wieder funktionsbereit,
wenn der Schalter gedrückt gehalten wird, bis
ein akustisches Signal ertönt und die
i-stop-Warnleuchte (gelb) ausgeschaltet wird.
Betätigung der i-stop-Funktion
(Automatikgetriebe)
1.(Außer Modell für Europa)
Die i-stop-Kontrollleuchte (grün) leuchtet, wenn während der Fahrt die
i-stop-Bedingungen erfüllt sind.
2. Die i-stop-Funktion wird aktiviert, wenn das Fahrzeug durch Drücken des
Bremspedals zum Stehen gebracht wird (außer beim Rückwärtsfahren).
Während des Betriebs der i-stop-Funktion leuchtet auch die
i-stop-Kontrollleuchte (grün).
3. Falls das Bremspedal losgelassen wird, wenn sich der Wählhebel in der
D/M-Position (nicht zweite Stufe fest) befindet, wird der Motor automatisch
wieder angelassen und die i-stop-Kontrollleuchte (grün) erlischt. Die
i-stop-Kontrollleuchte (grün) leuchtet, wenn während der Fahrt die Bedingungen
für die i-stop-Funktion erneut erfüllt sind (außer Modell für Europa)
Falls sich der Wählhebel in der Position “N” oder “P” befindet, wird der Motor
beim Loslassen des Bremspedals nicht angelassen. Bei nochmaligem Drücken
des Bremspedals wird der Motor angelassen.



!

8
Beim Fahren
Für Einzelheiten wird auf den Abschnitt 4 “Armaturenbrett und Anzeigen” verwiesen.
Warn- und Anzeigeleuchten
Signal Warn- und Anzeigeleuchten
1
2
3
4
5
6
7
8
9
10Bremswarnleuchte Hauptwarnleuchte
Antiblockier-Warnleuchte (ABS)
Ladewarndisplay
Ölwarndisplay
Motorwarnleuchte
Warnleuchte für hohe
Kühlmitteltemperatur (rot)
i-stop-Warnleuchte
(gelb)/i-stop-Kontrollleuchte (grün)
Rückseitenmonitorwarnleuchte
(RVM) (gelb)/Kontrollleuchte (grün)
11
12
13
14
15Spurhaltewarnleuchte (LDWS)
(gelb)/Spurhaltekontrollleuchte
(LDWS) (grün)
4WD-Warndisplay
Automatikgetriebewarndisplay
Servolenkungsausfalldisplay
16
Airbag/Vordersitzgurtstraffer-Warnleuchte
Kraftstoffstandwarnleuchte
17Sicherheitsgurtwarnleuchte
18
2022
23
24
30
31
32
33
TürwarndisplayReifendruckwarnleuchte
KEY-Display
Fernlichtregulierwarnleuchte (HBC)
(gelb)/Kontrollleuchte (grün)
TCS/DSC-Kontrollleuchte
TCS OFF-Kontrollleuchte
AFS OFF-Kontrollleuchte
Kontrollleuchte für tiefe
Kühlmitteltemperatur (blau)
34
35
36
37
38Fahrstufenanzeige
Fernlichtkontrollleuchte
Blinker/Warnblinkerkontrollleuchte
Diebstahlschutz-Kontrollleuchte
39Hauptkontrollleuchte
(gelb)/Einstellkontrollleuchte (grün)
des Geschwindigkeitskonstanthalters
Beleuchtungskontrollleuchte
40Nebelscheinwerfer-Kontrollleuchte
Nebelschlussleuchten-Kontrollleuchte
Signal Warn- und Anzeigeleuchten
Gewisse Warn- und Kontrollleuchten werden im Armaturenbrett angezeigt.
Falls im Armaturenbrett eine Warn- oder Kontrollleuchte aufleuchtet, müssen Sie die
Bedeutung der Warnung im Gegenstand Warnung (Displayanzeige) herausfinden.
19HeckklappenwarndisplayGlühkerzenkontrollleuchte
Diesel-Partikel-Filterdisplay
Schlüsseldisplay
25
26
27
Geschwindigkeitswarndisplay
28
29
Wasserabscheiderwarndisplay
Warndisplay für niedrige
Umgebungstemperatur 21
Waschflüssigkeitsstandwarndisplay





9
Beim Fahren
höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition
Wählhebelknopf
Für Einzelheiten wird auf den Abschnitt 4 “Getriebe” oder “Schalter und Bedienungselemente” verwiesen.
Automatikgetriebe
Bedienung der Scheinwerfer
Bedienung der Windschutzscheibenwischer
Mit automatischer Wischerregelung
Wischertakt (Nebel)
Intervall (mit Intervallscheibenwischer)/ automatische
Regelung (mit automatischer Wischerregelung)
niedrige Drehzahl
SchalterpositionScheibenwischerbetrieb
hohe Drehzahl
Wenn sich der Wischerhebel in
der Position “ ” befindet,
wird der Niederschlag auf der
Windschutzscheibe durch den
Regensensor erfasst und die
Scheibenwischer werden
automatisch ein- bzw.
ausgeschaltet.
Verschiedene gesperrte Schaltpositionen:
Zeigt, dass das Bremspedal gedrückt
werden muss und zum Schalten der
Wählhebelknopf gedrückt werden
muss (Die Zündung muss sich in der
Position “ON” befinden).
Zum Schalten lässt sich der
Wählhebel frei betätigen.
Bezeichnet die Schaltpositionen,
für die der Wählhebelknopf
hineingedrückt werden muss.
Ohne automatische
BeleuchtungseinschaltungMit automatischer
Beleuchtungseinschaltung
Mit
Intervallscheibenwischer
