MAZDA MODEL CX-5 2013 Manuel du propriétaire (in French)

Black plate (441,1)

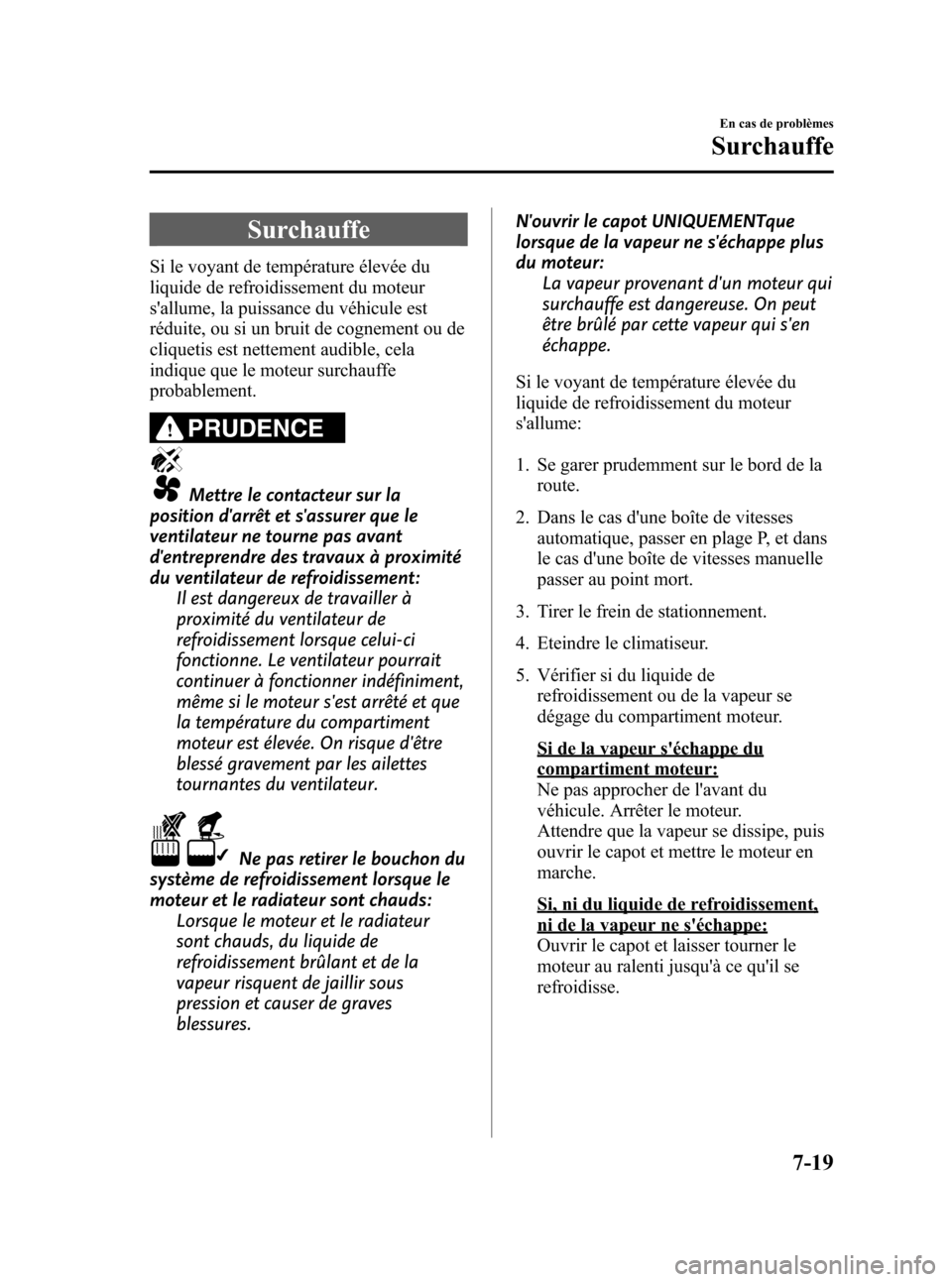

Surchauffe
Si le voyant de température élevée du
liquide de refroidissement du moteur
s'allume, la puissance du véhicule est
réduite, ou si un bruit de cognement ou de
cliquetis est nettement audible, cela
indique que le moteur surchauffe
probablement.
PRUDENCE
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.N'ouvrir le capot UNIQUEMENTque
lorsque de la vapeur ne s'échappe plus
du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
Si le voyant de température élevée du
liquide de refroidissement du moteur
s'allume:
1. Se garer prudemment sur le bord de la
route.
2. Dans le cas d'une boîte de vitesses
automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifier si du liquide de
refroidissement ou de la vapeur se
dégage du compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
En cas de problèmes
Surchauffe
7-19
CX-5_8CA6-EC-11L_Edition1 Page441
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (442,1)

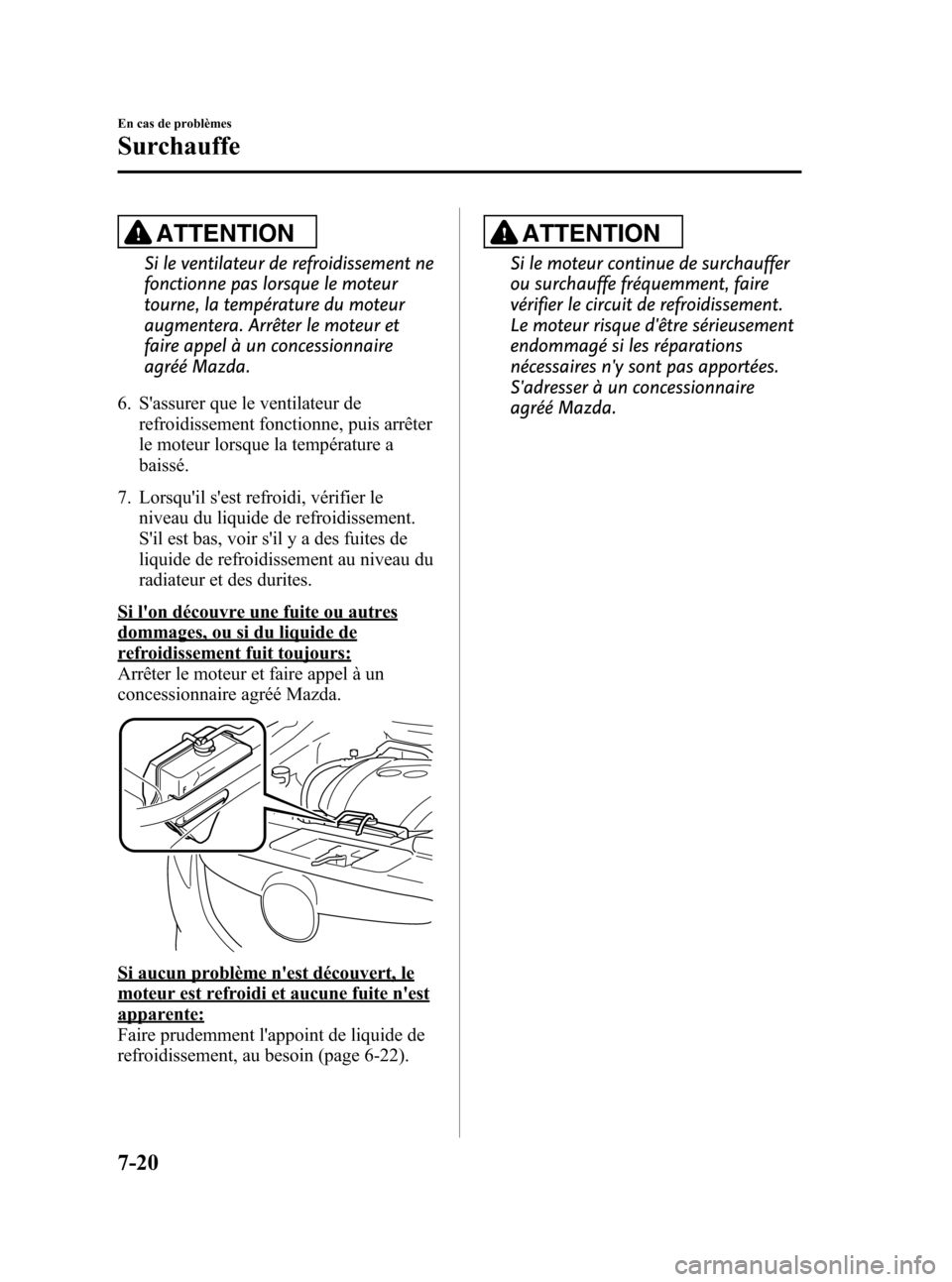

ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et
faire appel à un concessionnaire
agréé Mazda.
6. S'assurer que le ventilateur de
refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le
niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 6-22).
ATTENTION
Si le moteur continue de surchauffer
ou surchauffe fréquemment, faire
vérifier le circuit de refroidissement.
Le moteur risque d'être sérieusement
endommagé si les réparations
nécessaires n'y sont pas apportées.
S'adresser à un concessionnaire
agréé Mazda.
7-20
En cas de problèmes
Surchauffe
CX-5_8CA6-EC-11L_Edition1 Page442
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (443,1)

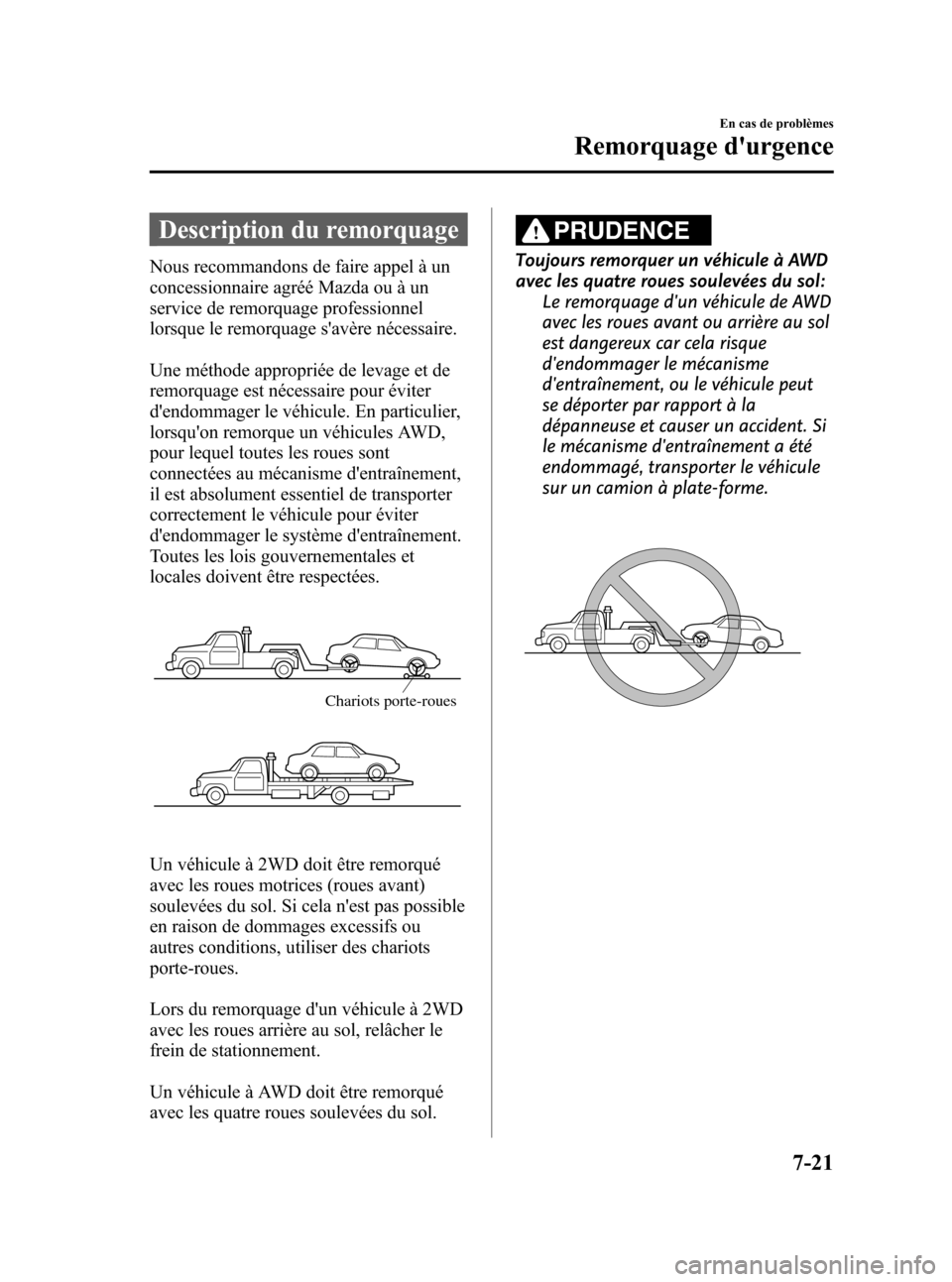

Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule à 2WD doit être remorqué
avec les roues motrices (roues avant)
soulevées du sol. Si cela n'est pas possible
en raison de dommages excessifs ou
autres conditions, utiliser des chariots
porte-roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:
Le remorquage d'un véhicule de AWD
avec les roues avant ou arrière au sol
est dangereux car cela risque
d'endommager le mécanisme
d'entraînement, ou le véhicule peut
se déporter par rapport à la
dépanneuse et causer un accident. Si
le mécanisme d'entraînement a été
endommagé, transporter le véhicule
sur un camion à plate-forme.
En cas de problèmes
Remorquage d'urgence
7-21
CX-5_8CA6-EC-11L_Edition1 Page443
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (444,1)

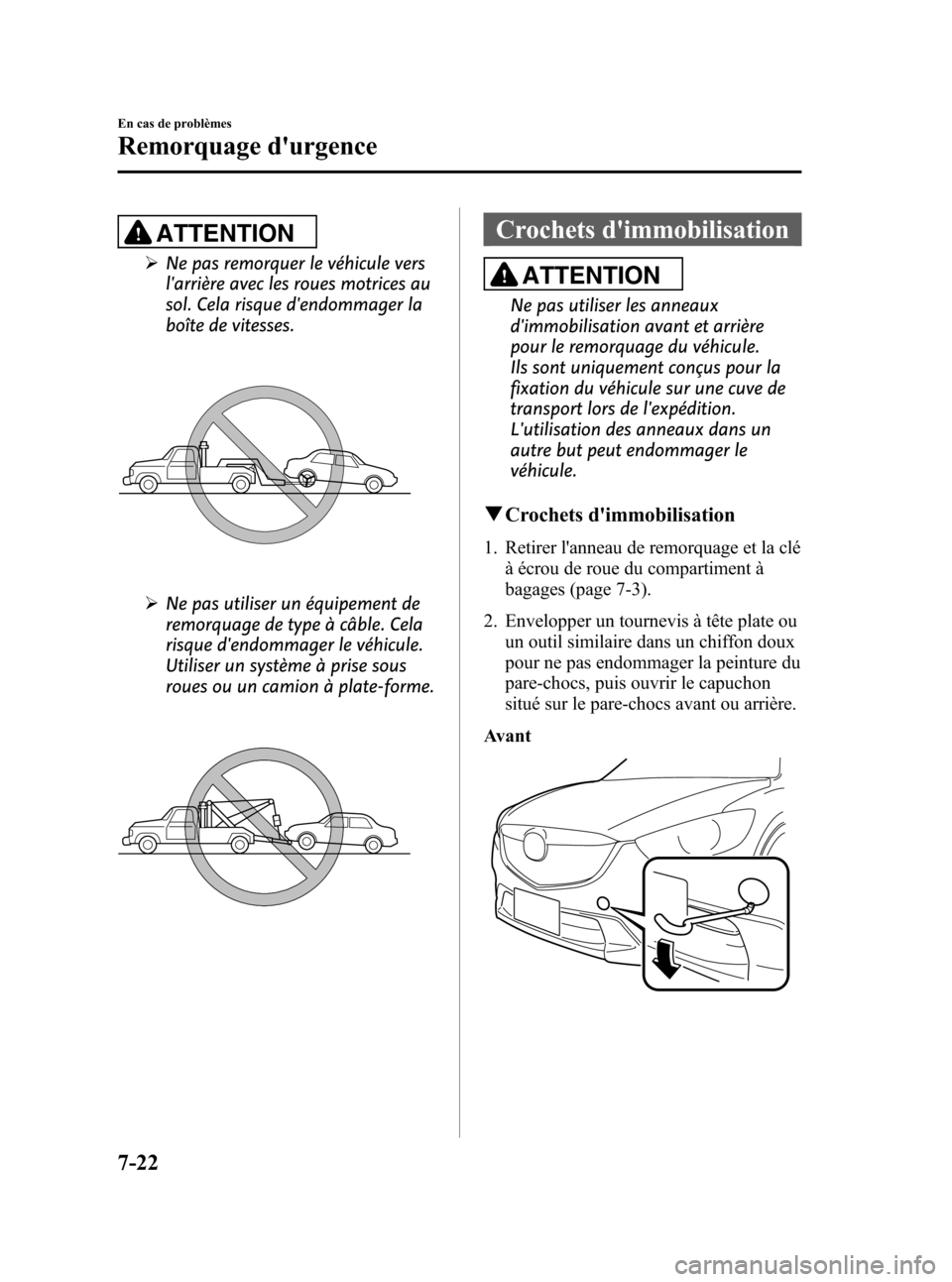

ATTENTION
ØNe pas remorquer le véhicule vers
l'arrière avec les roues motrices au
sol. Cela risque d'endommager la
boîte de vitesses.
ØNe pas utiliser un équipement de
remorquage de type à câble. Cela
risque d'endommager le véhicule.
Utiliser un système à prise sous
roues ou un camion à plate-forme.
Crochets d'immobilisation
ATTENTION
Ne pas utiliser les anneaux
d'immobilisation avant et arrière
pour le remorquage du véhicule.
Ils sont uniquement conçus pour la
fixation du véhicule sur une cuve de
transport lors de l'expédition.
L'utilisation des anneaux dans un
autre but peut endommager le
véhicule.
qCrochets d'immobilisation
1. Retirer l'anneau de remorquage et la clé
à écrou de roue du compartiment à
bagages (page 7-3).
2. Envelopper un tournevis à tête plate ou
un outil similaire dans un chiffon doux
pour ne pas endommager la peinture du
pare-chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant ou arrière.
Avant
7-22
En cas de problèmes
Remorquage d'urgence
CX-5_8CA6-EC-11L_Edition1 Page444
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (445,1)

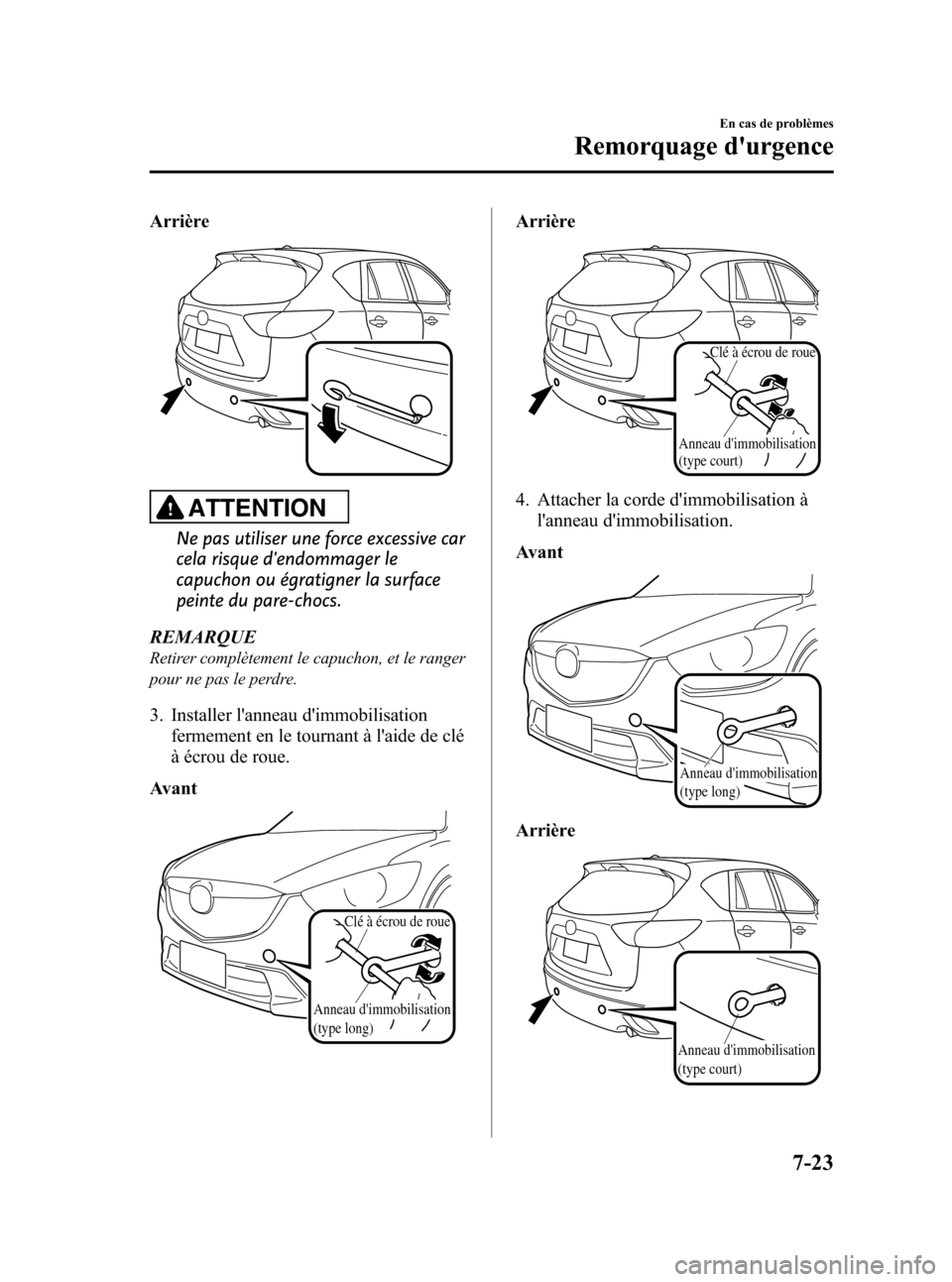

Arrière
ATTENTION
Ne pas utiliser une force excessive car
cela risque d'endommager le
capuchon ou égratigner la surface
peinte du pare-chocs.
REMARQUE
Retirer complètement le capuchon, et le ranger
pour ne pas le perdre.
3. Installer l'anneau d'immobilisation
fermement en le tournant à l'aide de clé
à écrou de roue.
Avant
Clé à écrou de roue
Anneau d'immobilisation
(type long)
Arrière
Clé à écrou de roue
Anneau d'immobilisation
(type court)
4. Attacher la corde d'immobilisation à
l'anneau d'immobilisation.
Avant
Anneau d'immobilisation
(type long)
Arrière
Anneau d'immobilisation
(type court)
En cas de problèmes
Remorquage d'urgence
7-23
CX-5_8CA6-EC-11L_Edition1 Page445
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (446,1)

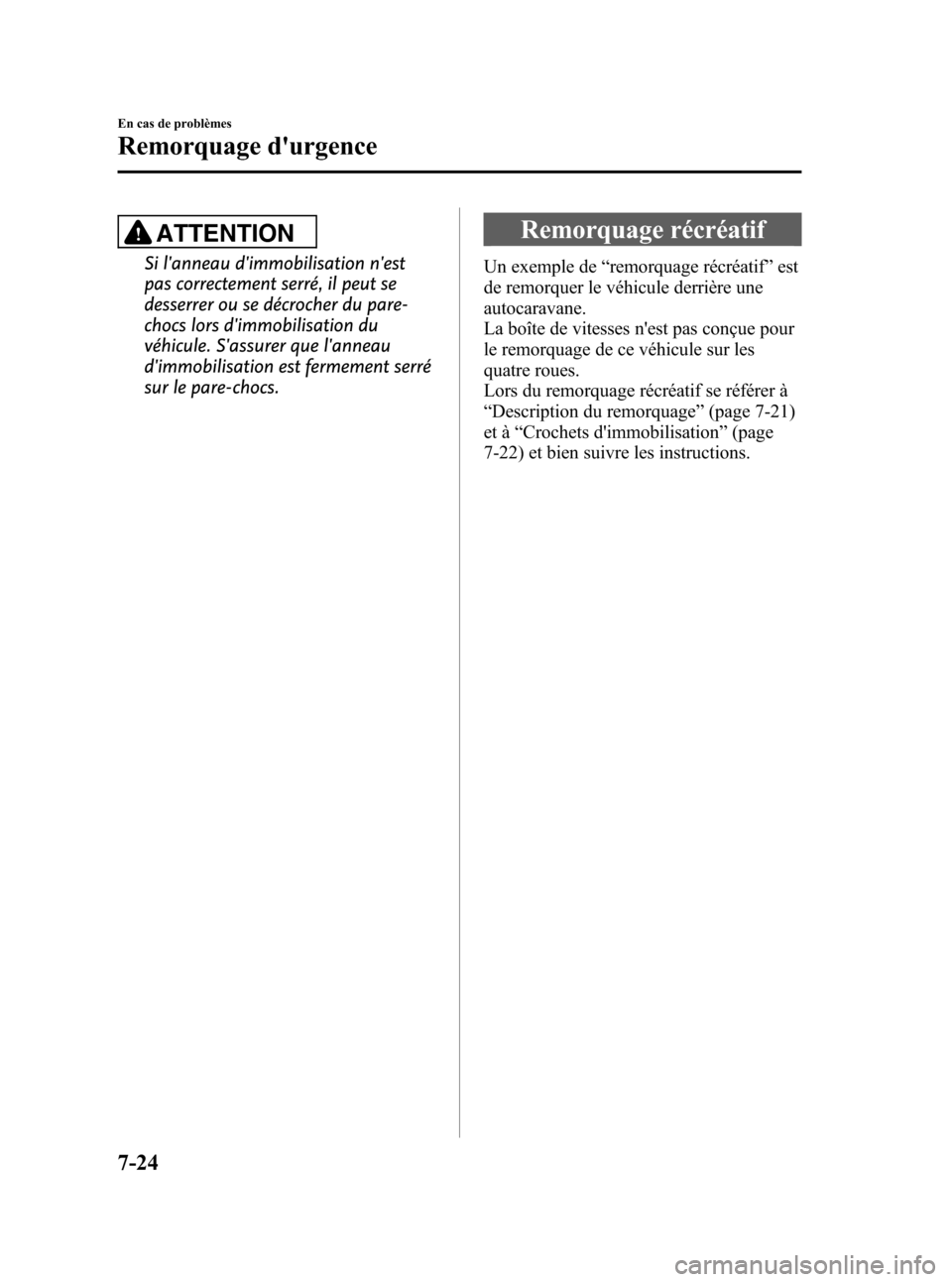

ATTENTION
Si l'anneau d'immobilisation n'est
pas correctement serré, il peut se
desserrer ou se décrocher du pare-
chocs lors d'immobilisation du
véhicule. S'assurer que l'anneau
d'immobilisation est fermement serré
sur le pare-chocs.
Remorquage récréatif
Un exemple de“remorquage récréatif”est
de remorquer le véhicule derrière une
autocaravane.
La boîte de vitesses n'est pas conçue pour
le remorquage de ce véhicule sur les
quatre roues.
Lors du remorquage récréatif se référer à
“Description du remorquage”(page 7-21)
et à“Crochets d'immobilisation”(page
7-22) et bien suivre les instructions.
7-24
En cas de problèmes
Remorquage d'urgence
CX-5_8CA6-EC-11L_Edition1 Page446
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (447,1)
Lorsque les voyants/témoins
s'allument/clignotent
qSi le voyant du système de
freinage s'allume
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer un problème
avec les freins.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normalement.
Dans ces deux cas, le véhicule prendra
plus de temps pour s'arrêter.
1. Avec le moteur arrêté, ouvrir le capot et
vérifier immédiatement le niveau du
liquide de frein et ajouter ensuite du
liquide au besoin (page 6-24).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.
Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
qSi le voyant principal s'allume
L'éclairage s'allume en continu dans l'un
quelconque des cas suivants. S'adresser à
un concessionnaire agréé Mazda.
lIl y a une anomalie dans le système de
gestion de la batterie.
lIl y a une anomalie dans le contacteur
de frein.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-25
CX-5_8CA6-EC-11L_Edition1 Page447
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (448,1)
qSi le voyant du système de
freinage s'allume
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l'aide d'une
batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique cependant
pas une anomalie de fonctionnement du
système ABS.
Faire recharger la batterie dès que possible.
qSi le voyant du système de
freinage et le voyant ABS
s'allument simultanément
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
7-26
En cas de problèmes
Voyants/témoins et carillons d'alarme
CX-5_8CA6-EC-11L_Edition1 Page448
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (449,1)
qSi le voyant du système de
chargement s'allume
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qSi le voyant de pression d'huile
moteur s'allume
Ce voyant indique que la pression de
l'huile moteur est basse.
Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.3. Vérifier le niveau d'huile moteur (page
6-21) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
4. Démarrer le moteur et regarder le
voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Cela peut causer de graves
dommages au moteur.
qSi le voyant d'anomalie du
moteur s'allume ou clignote
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-27
CX-5_8CA6-EC-11L_Edition1 Page449
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (450,1)
lIl y a une anomalie du système
antipollution.
l(Etats-Unis et Canada)
Le bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qSi le voyant de température élevée
du liquide de refroidissement du
moteur (rouge) s'allume ou clignote
Le voyant clignote lorsque la température
du liquide de refroidissement du moteur
est extrêmement élevée et s'allume lorsque
la température du liquide augmente
encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge
du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre
que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe.
Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe (page 7-19).
ATTENTION
Ne pas conduire le véhicule lorsque le
voyant de la température élevée du
liquide de refroidissement du moteur
est allumé. Faute de quoi le moteur
risque d'être endommagé.
qSi le voyant AWD s'allume ou
clignote
Le voyant s'allume ou clignote dans les
conditions suivantes:
lIl s'allume s'il y a un problème du
système de AWD.
lS'allume si la différence entre les
rayons des pneus des roues avant et
arrière est excessive.
lClignote si la température de l'huile du
différentiel surchauffe.
lClignote s'il y a en permanence une
grande différence de vitesse de rotation
des roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, etc.
Lorsque allumé
Si le voyant AWD s'allume, s'adresser à
un concessionnaire agréé Mazda.
7-28
En cas de problèmes
Voyants/témoins et carillons d'alarme
CX-5_8CA6-EC-11L_Edition1 Page450
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L
