MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

Black plate (191,1)

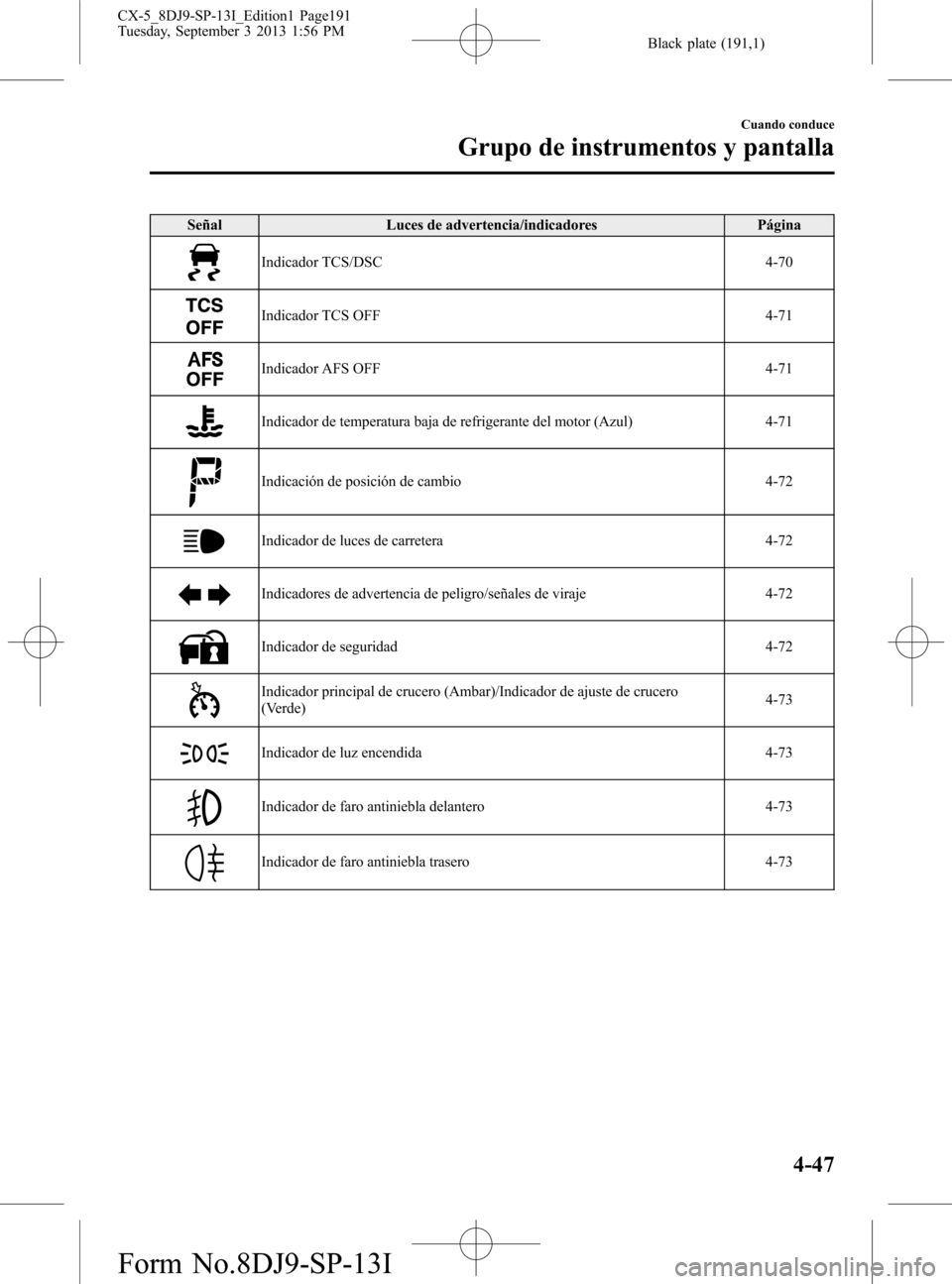

Señal Luces de advertencia/indicadores Página
Indicador TCS/DSC 4-70
Indicador TCS OFF 4-71
Indicador AFS OFF 4-71
Indicador de temperatura baja de refrigerante del motor (Azul) 4-71
Indicación de posición de cambio 4-72
Indicador de luces de carretera 4-72
Indicadores de advertencia de peligro/señales de viraje 4-72
Indicador de seguridad 4-72
Indicador principal de crucero (Ambar)/Indicador de ajuste de crucero
(Verde)4-73
Indicador de luz encendida 4-73
Indicador de faro antiniebla delantero 4-73
Indicador de faro antiniebla trasero 4-73
Cuando conduce
Grupo de instrumentos y pantalla
4-47
CX-5_8DJ9-SP-13I_Edition1 Page191
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (192,1)

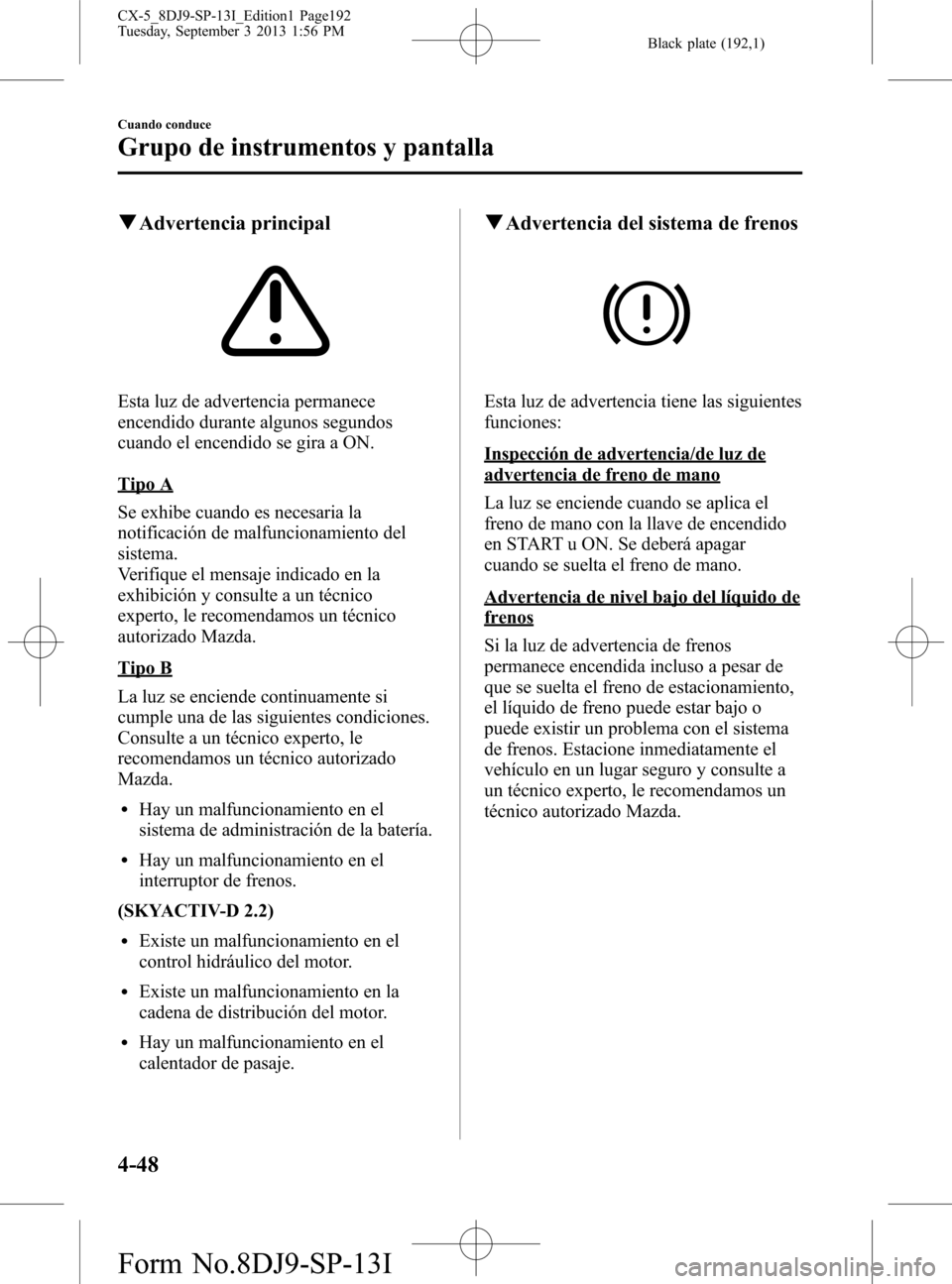

qAdvertencia principal
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
Tipo A
Se exhibe cuando es necesaria la
notificación de malfuncionamiento del
sistema.
Verifique el mensaje indicado en la
exhibición y consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Tipo B
La luz se enciende continuamente si
cumple una de las siguientes condiciones.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lHay un malfuncionamiento en el
sistema de administración de la batería.
lHay un malfuncionamiento en el
interruptor de frenos.
(SKYACTIV-D 2.2)
lExiste un malfuncionamiento en el
control hidráulico del motor.
lExiste un malfuncionamiento en la
cadena de distribución del motor.
lHay un malfuncionamiento en el
calentador de pasaje.
qAdvertencia del sistema de frenos
Esta luz de advertencia tiene las siguientes
funciones:
Inspección de advertencia/de luz de
advertencia de freno de mano
La luz se enciende cuando se aplica el
freno de mano con la llave de encendido
en START u ON. Se deberá apagar
cuando se suelta el freno de mano.
Advertencia de nivel bajo del líquido de
frenos
Si la luz de advertencia de frenos
permanece encendida incluso a pesar de
que se suelta el freno de estacionamiento,
el líquido de freno puede estar bajo o
puede existir un problema con el sistema
de frenos. Estacione inmediatamente el
vehículo en un lugar seguro y consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
4-48
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page192
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

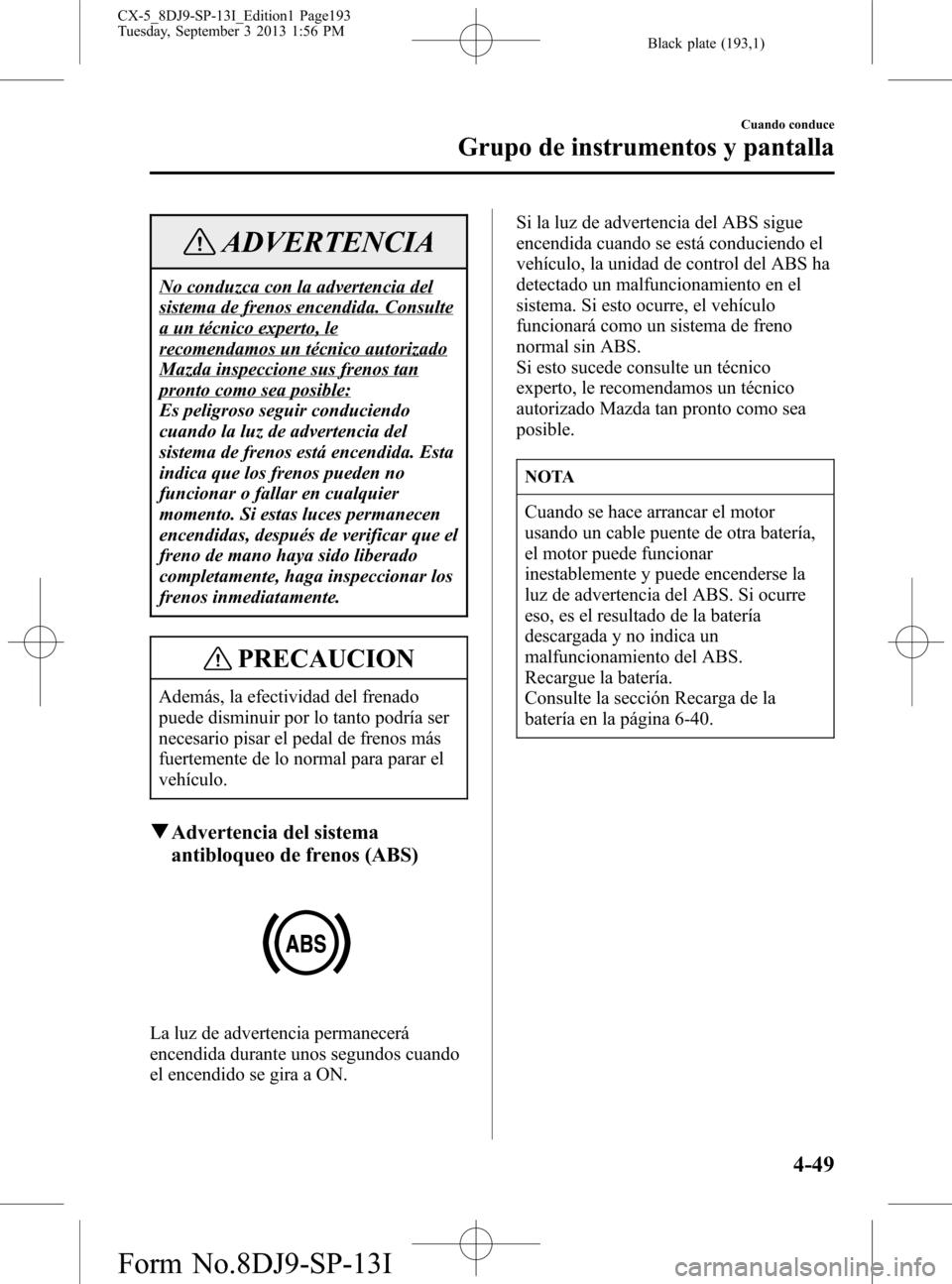

Black plate (193,1)
ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado
puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más
fuertemente de lo normal para parar el
vehículo.
qAdvertencia del sistema
antibloqueo de frenos (ABS)
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-40.
Cuando conduce
Grupo de instrumentos y pantalla
4-49
CX-5_8DJ9-SP-13I_Edition1 Page193
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (194,1)

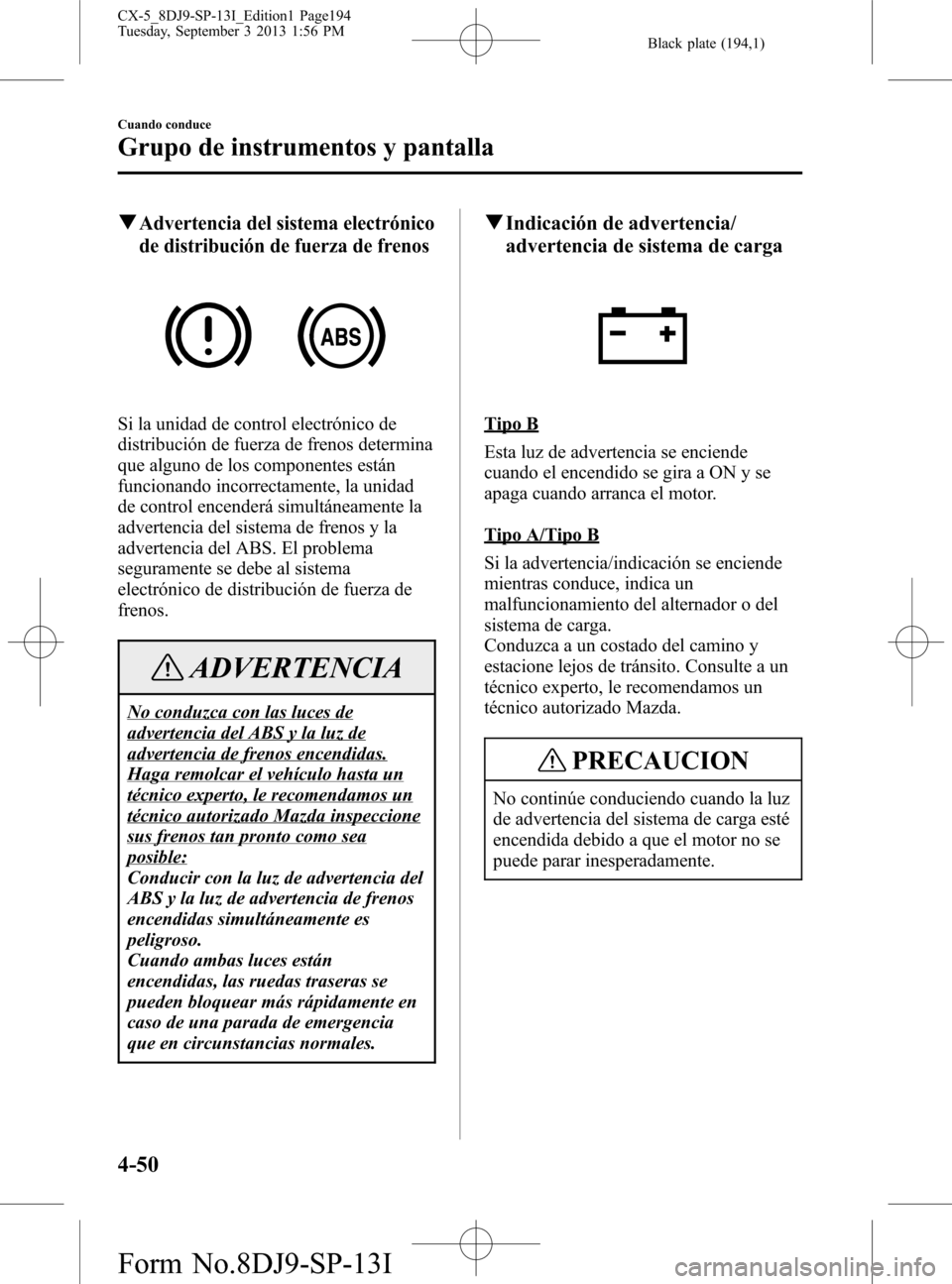

qAdvertencia del sistema electrónico
de distribución de fuerza de frenos
Si la unidad de control electrónico de
distribución de fuerza de frenos determina
que alguno de los componentes están
funcionando incorrectamente, la unidad
de control encenderá simultáneamente la
advertencia del sistema de frenos y la
advertencia del ABS. El problema
seguramente se debe al sistema
electrónico de distribución de fuerza de
frenos.
ADVERTENCIA
No conduzca con las luces de
advertencia del ABS y la luz de
advertencia de frenos encendidas.
Haga remolcar el vehículo hasta un
técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione
sus frenos tan pronto como sea
posible:
Conducir con la luz de advertencia del
ABS y la luz de advertencia de frenos
encendidas simultáneamente es
peligroso.
Cuando ambas luces están
encendidas, las ruedas traseras se
pueden bloquear más rápidamente en
caso de una parada de emergencia
que en circunstancias normales.
qIndicación de advertencia/
advertencia de sistema de carga
Tipo B
Esta luz de advertencia se enciende
cuando el encendido se gira a ON y se
apaga cuando arranca el motor.
Tipo A/Tipo B
Si la advertencia/indicación se enciende
mientras conduce, indica un
malfuncionamiento del alternador o del
sistema de carga.
Conduzca a un costado del camino y
estacione lejos de tránsito. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
PRECAUCION
No continúe conduciendo cuando la luz
de advertencia del sistema de carga esté
encendida debido a que el motor no se
puede parar inesperadamente.
4-50
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page194
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (195,1)

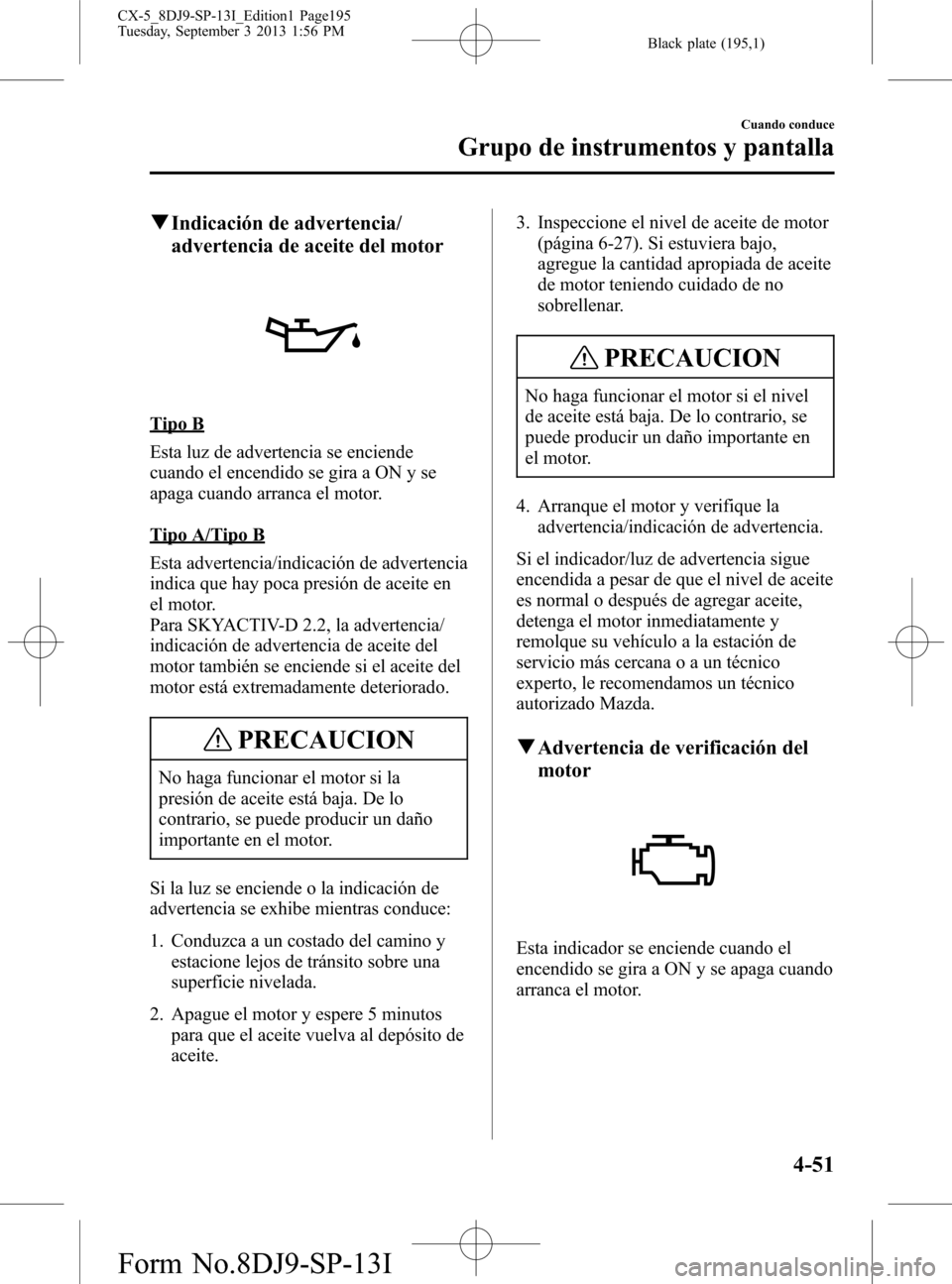

qIndicación de advertencia/
advertencia de aceite del motor
Tipo B
Esta luz de advertencia se enciende
cuando el encendido se gira a ON y se
apaga cuando arranca el motor.
Tipo A/Tipo B
Esta advertencia/indicación de advertencia
indica que hay poca presión de aceite en
el motor.
Para SKYACTIV-D 2.2, la advertencia/
indicación de advertencia de aceite del
motor también se enciende si el aceite del
motor está extremadamente deteriorado.
PRECAUCION
No haga funcionar el motor si la
presión de aceite está baja. De lo
contrario, se puede producir un daño
importante en el motor.
Si la luz se enciende o la indicación de
advertencia se exhibe mientras conduce:
1. Conduzca a un costado del camino y
estacione lejos de tránsito sobre una
superficie nivelada.
2. Apague el motor y espere 5 minutos
para que el aceite vuelva al depósito de
aceite.3. Inspeccione el nivel de aceite de motor
(página 6-27). Si estuviera bajo,
agregue la cantidad apropiada de aceite
de motor teniendo cuidado de no
sobrellenar.
PRECAUCION
No haga funcionar el motor si el nivel
de aceite está baja. De lo contrario, se
puede producir un daño importante en
el motor.
4. Arranque el motor y verifique la
advertencia/indicación de advertencia.
Si el indicador/luz de advertencia sigue
encendida a pesar de que el nivel de aceite
es normal o después de agregar aceite,
detenga el motor inmediatamente y
remolque su vehículo a la estación de
servicio más cercana o a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
qAdvertencia de verificación del
motor
Esta indicador se enciende cuando el
encendido se gira a ON y se apaga cuando
arranca el motor.
Cuando conduce
Grupo de instrumentos y pantalla
4-51
CX-5_8DJ9-SP-13I_Edition1 Page195
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (196,1)

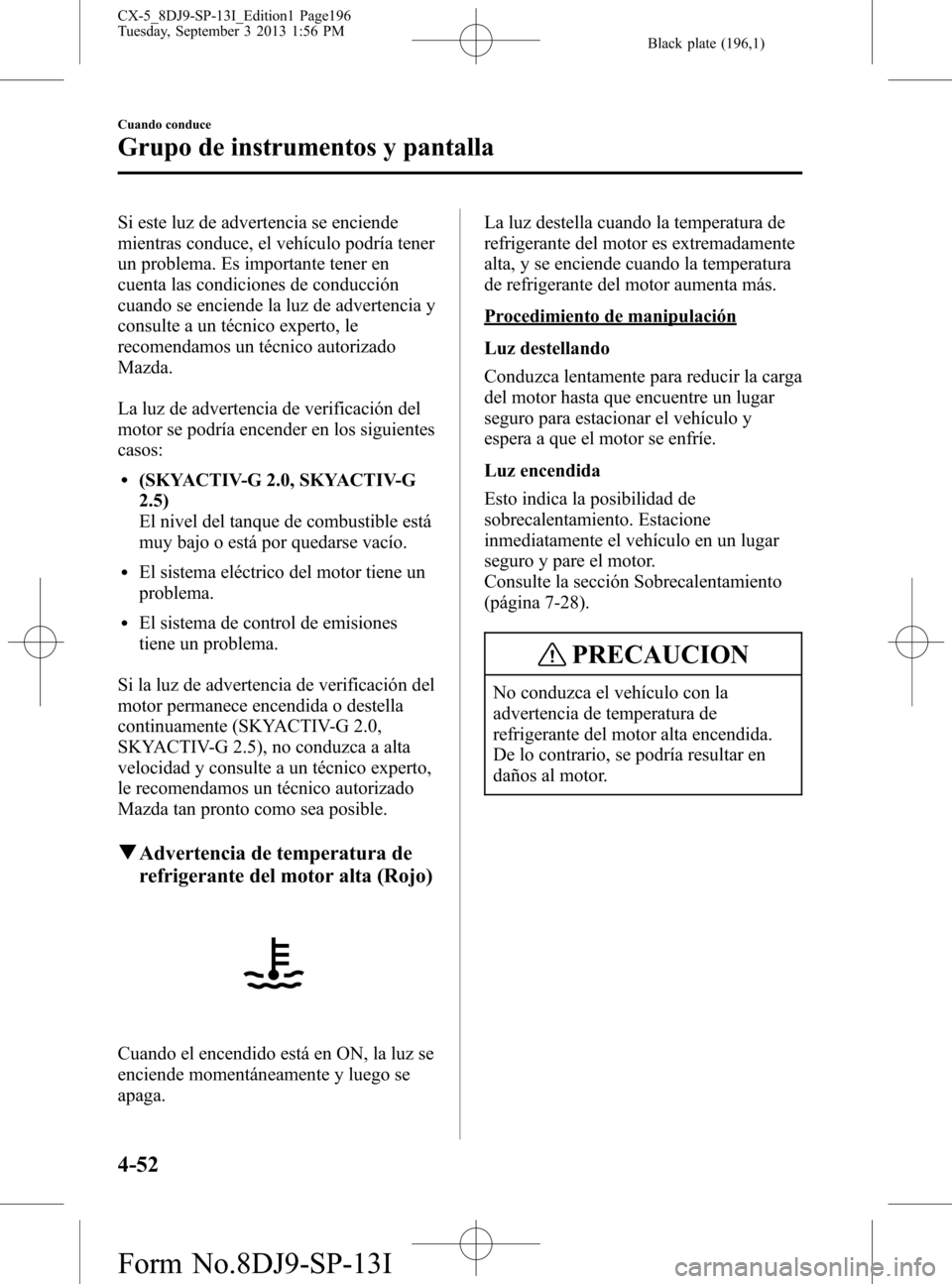

Si este luz de advertencia se enciende
mientras conduce, el vehículo podría tener
un problema. Es importante tener en
cuenta las condiciones de conducción
cuando se enciende la luz de advertencia y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
La luz de advertencia de verificación del
motor se podría encender en los siguientes
casos:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
El nivel del tanque de combustible está
muy bajo o está por quedarse vacío.
lEl sistema eléctrico del motor tiene un
problema.
lEl sistema de control de emisiones
tiene un problema.
Si la luz de advertencia de verificación del
motor permanece encendida o destella
continuamente (SKYACTIV-G 2.0,
SKYACTIV-G 2.5), no conduzca a alta
velocidad y consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
qAdvertencia de temperatura de
refrigerante del motor alta (Rojo)
Cuando el encendido está en ON, la luz se
enciende momentáneamente y luego se
apaga.La luz destella cuando la temperatura de
refrigerante del motor es extremadamente
alta, y se enciende cuando la temperatura
de refrigerante del motor aumenta más.
Procedimiento de manipulación
Luz destellando
Conduzca lentamente para reducir la carga
del motor hasta que encuentre un lugar
seguro para estacionar el vehículo y
espera a que el motor se enfríe.
Luz encendida
Esto indica la posibilidad de
sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y pare el motor.
Consulte la sección Sobrecalentamiento
(página 7-28).
PRECAUCION
No conduzca el vehículo con la
advertencia de temperatura de
refrigerante del motor alta encendida.
De lo contrario, se podría resultar en
daños al motor.
4-52
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page196
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (197,1)

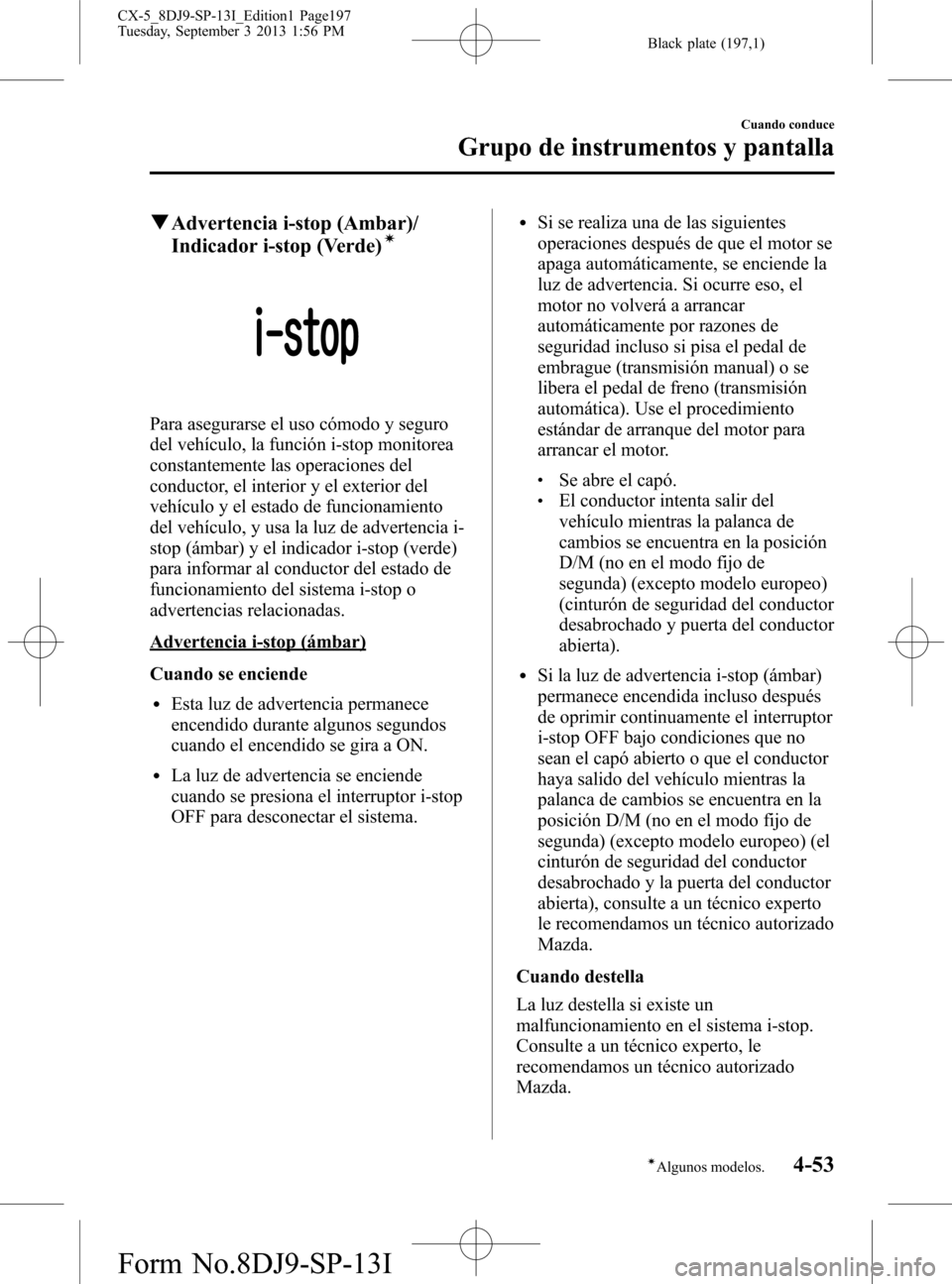

qAdvertencia i-stop (Ambar)/
Indicador i-stop (Verde)í
Para asegurarse el uso cómodo y seguro
del vehículo, la función i-stop monitorea
constantemente las operaciones del
conductor, el interior y el exterior del
vehículo y el estado de funcionamiento
del vehículo, y usa la luz de advertencia i-
stop (ámbar) y el indicador i-stop (verde)
para informar al conductor del estado de
funcionamiento del sistema i-stop o
advertencias relacionadas.
Advertencia i-stop (ámbar)
Cuando se enciende
lEsta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
lLa luz de advertencia se enciende
cuando se presiona el interruptor i-stop
OFF para desconectar el sistema.
lSi se realiza una de las siguientes
operaciones después de que el motor se
apaga automáticamente, se enciende la
luz de advertencia. Si ocurre eso, el
motor no volverá a arrancar
automáticamente por razones de
seguridad incluso si pisa el pedal de
embrague (transmisión manual) o se
libera el pedal de freno (transmisión
automática). Use el procedimiento
estándar de arranque del motor para
arrancar el motor.
lSe abre el capó.lEl conductor intenta salir del
vehículo mientras la palanca de
cambios se encuentra en la posición
D/M (no en el modo fijo de
segunda) (excepto modelo europeo)
(cinturón de seguridad del conductor
desabrochado y puerta del conductor
abierta).
lSi la luz de advertencia i-stop (ámbar)
permanece encendida incluso después
de oprimir continuamente el interruptor
i-stop OFF bajo condiciones que no
sean el capó abierto o que el conductor
haya salido del vehículo mientras la
palanca de cambios se encuentra en la
posición D/M (no en el modo fijo de
segunda) (excepto modelo europeo) (el
cinturón de seguridad del conductor
desabrochado y la puerta del conductor
abierta), consulte a un técnico experto
le recomendamos un técnico autorizado
Mazda.
Cuando destella
La luz destella si existe un
malfuncionamiento en el sistema i-stop.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-53íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page197
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (198,1)

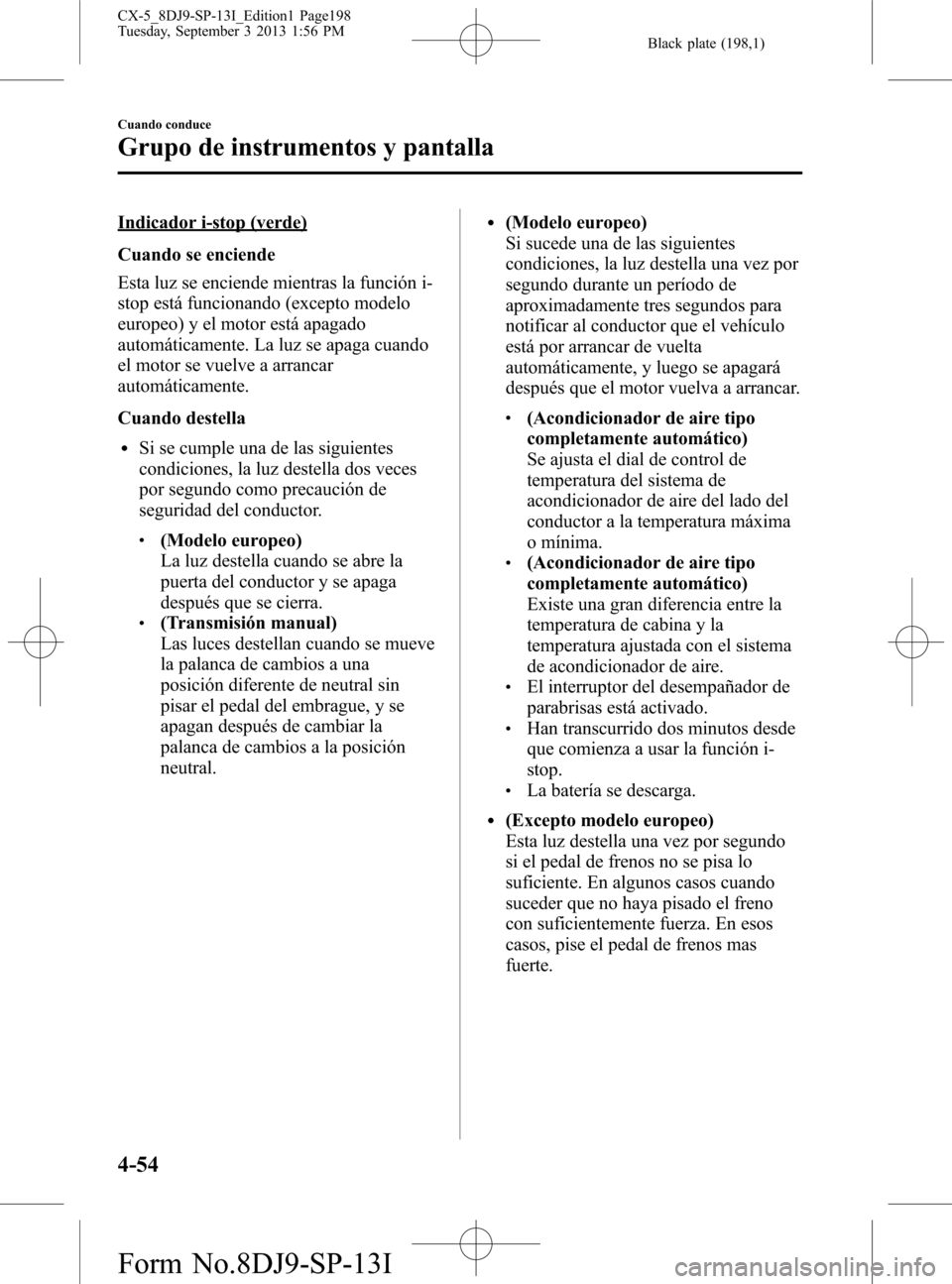

Indicador i-stop (verde)
Cuando se enciende
Esta luz se enciende mientras la función i-
stop está funcionando (excepto modelo
europeo) y el motor está apagado
automáticamente. La luz se apaga cuando
el motor se vuelve a arrancar
automáticamente.
Cuando destella
lSi se cumple una de las siguientes
condiciones, la luz destella dos veces
por segundo como precaución de
seguridad del conductor.
l(Modelo europeo)
La luz destella cuando se abre la
puerta del conductor y se apaga
después que se cierra.
l(Transmisión manual)
Las luces destellan cuando se mueve
la palanca de cambios a una
posición diferente de neutral sin
pisar el pedal del embrague, y se
apagan después de cambiar la
palanca de cambios a la posición
neutral.
l(Modelo europeo)
Si sucede una de las siguientes
condiciones, la luz destella una vez por
segundo durante un período de
aproximadamente tres segundos para
notificar al conductor que el vehículo
está por arrancar de vuelta
automáticamente, y luego se apagará
después que el motor vuelva a arrancar.
l(Acondicionador de aire tipo
completamente automático)
Se ajusta el dial de control de
temperatura del sistema de
acondicionador de aire del lado del
conductor a la temperatura máxima
o mínima.
l(Acondicionador de aire tipo
completamente automático)
Existe una gran diferencia entre la
temperatura de cabina y la
temperatura ajustada con el sistema
de acondicionador de aire.
lEl interruptor del desempañador de
parabrisas está activado.
lHan transcurrido dos minutos desde
que comienza a usar la función i-
stop.
lLa batería se descarga.
l(Excepto modelo europeo)
Esta luz destella una vez por segundo
si el pedal de frenos no se pisa lo
suficiente. En algunos casos cuando
suceder que no haya pisado el freno
con suficientemente fuerza. En esos
casos, pise el pedal de frenos mas
fuerte.
4-54
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page198
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (199,1)
qAdvertencia RVM (Ambar)/
Indicador RVM (Verde)í
Luz de advertencia RVM (ámbar)
Esta luz de advertencia se enciende
cuando el encendido está en ON. El color
de la luz cambia de ámbar a verde cuando
el sistema de monitoreo de vehículo atrás
está funcionando, o se apaga cuando el
sistema está apagado. El indicador
permanece encendido si el sistema tiene
un malfuncionamiento. Consulte a un
concesionario autorizado Mazda.
NOTA
Esta luz de advertencia se encenderá
como resultado de una disminución
temporaria en la sensibilidad del sensor
de radar debido al mal tiempo o
suciedad en la superficie del paragolpes.
Sin embargo, esto no indica ningún
malfuncionamiento.
Indicador RVM (verde)
Este indicador se enciende cuando el
sistema de monitoreo de vehículo atrás
está funcionando.
qAdvertencia LDWS (Ambar)/
Indicador LDWS (Verde)í
Advertencia LDWS (Ambar)
Cuando se enciende
lCuando el encendido está en ON, se
enciende la luz de advertencia.
lEste indicador se apaga cuando se
cancela el LDWS.
lEl indicador se enciende cuando el
LDWS se encuentra en espera.
Bajo las siguientes condiciones, la luz de
advertencia LDWS (ámbar) se enciende
continuamente.
lEl vidrio del parabrisas delante de la
cámara sensora hacia adelante (FSC)
está empañada o hay una obstrucción.
lCuando el vehículo se conduce
aproximadamente 65 km/h.
lNo se detectan líneas blancas
(amarillas).
Cuando destella
lLa advertencia destella cuando el
sistema tiene un malfuncionamiento.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lEl LDWS no funciona cuando destella
la luz de advertencia.
Cuando conduce
Grupo de instrumentos y pantalla
4-55íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page199
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (200,1)

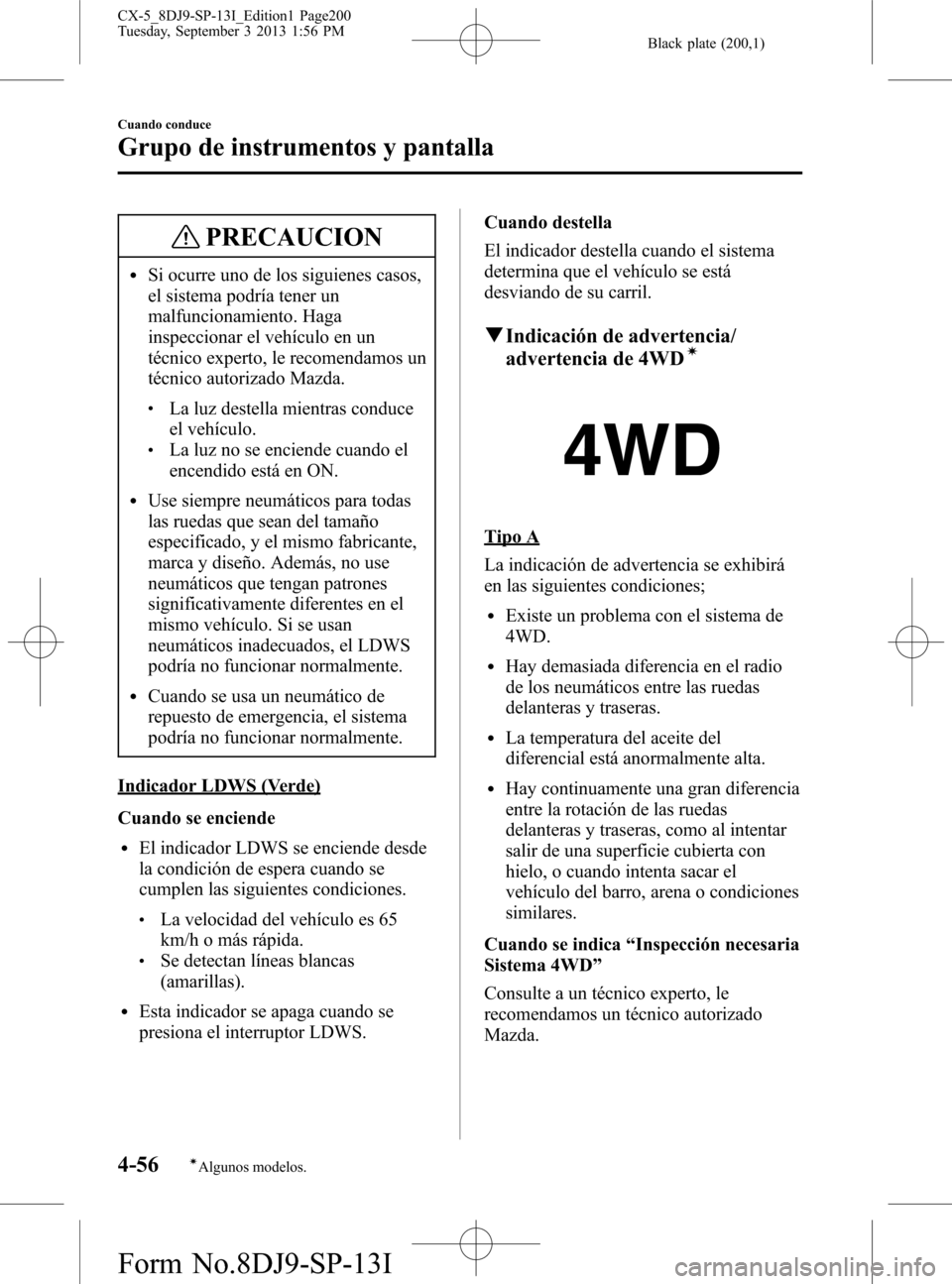

PRECAUCION
lSi ocurre uno de los siguienes casos,
el sistema podría tener un
malfuncionamiento. Haga
inspeccionar el vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lLa luz destella mientras conduce
el vehículo.
lLa luz no se enciende cuando el
encendido está en ON.
lUse siempre neumáticos para todas
las ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos que tengan patrones
significativamente diferentes en el
mismo vehículo. Si se usan
neumáticos inadecuados, el LDWS
podría no funcionar normalmente.
lCuando se usa un neumático de
repuesto de emergencia, el sistema
podría no funcionar normalmente.
Indicador LDWS (Verde)
Cuando se enciende
lEl indicador LDWS se enciende desde
la condición de espera cuando se
cumplen las siguientes condiciones.
lLa velocidad del vehículo es 65
km/h o más rápida.
lSe detectan líneas blancas
(amarillas).
lEsta indicador se apaga cuando se
presiona el interruptor LDWS.Cuando destella
El indicador destella cuando el sistema
determina que el vehículo se está
desviando de su carril.
qIndicación de advertencia/
advertencia de 4WDí
Tipo A
La indicación de advertencia se exhibirá
en las siguientes condiciones;
lExiste un problema con el sistema de
4WD.
lHay demasiada diferencia en el radio
de los neumáticos entre las ruedas
delanteras y traseras.
lLa temperatura del aceite del
diferencial está anormalmente alta.
lHay continuamente una gran diferencia
entre la rotación de las ruedas
delanteras y traseras, como al intentar
salir de una superficie cubierta con
hielo, o cuando intenta sacar el
vehículo del barro, arena o condiciones
similares.
Cuando se indica“Inspección necesaria
Sistema 4WD”
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
4-56
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page200
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I
