MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

Black plate (221,1)

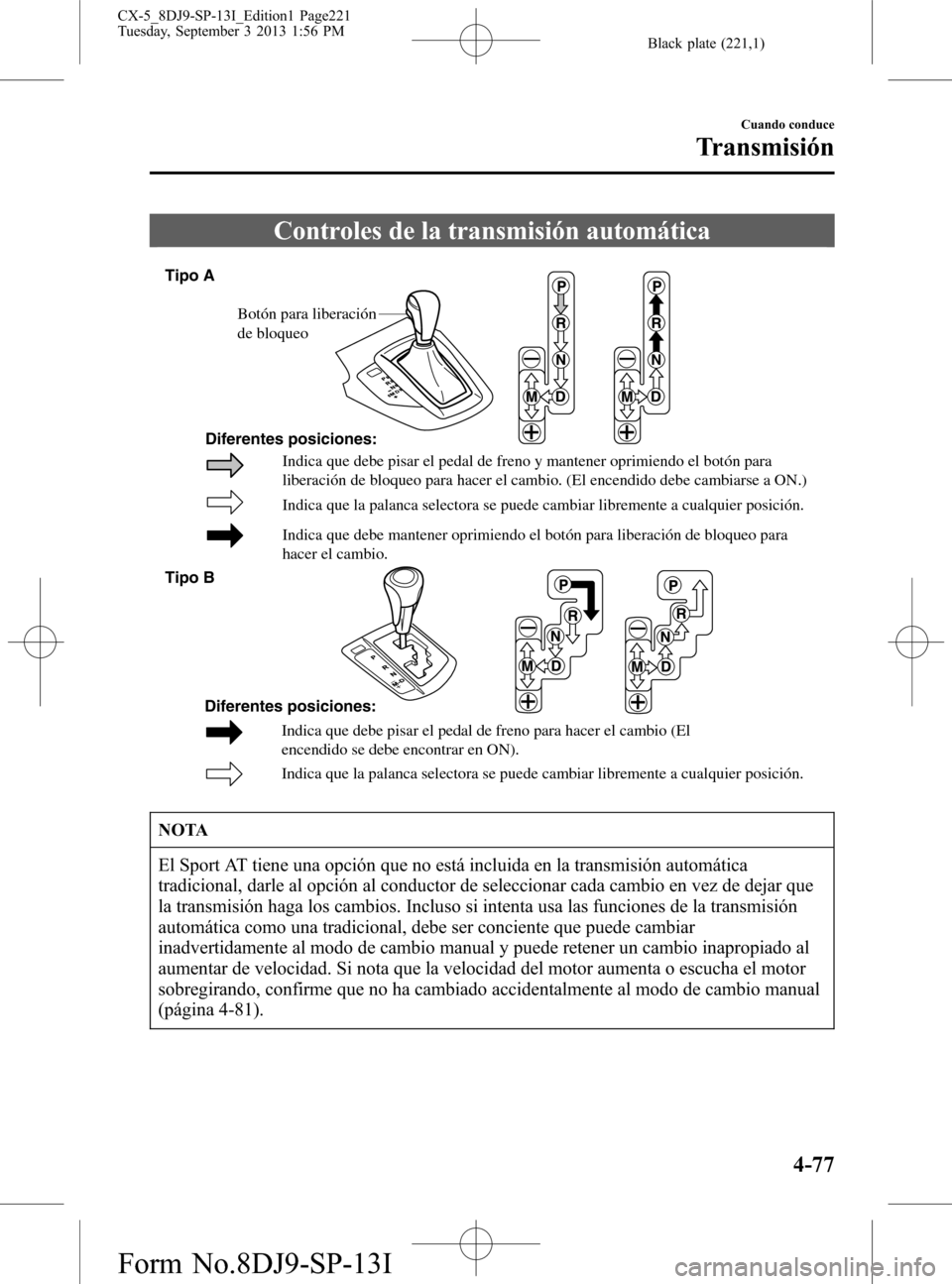

Controles de la transmisión automática
Indica que la palanca selectora se puede cambiar libremente a cualquier posición.
Indica que debe mantener oprimiendo el botón para liberación de bloqueo para
hacer el cambio.
Indica que debe pisar el pedal de freno y mantener oprimiendo el botón para
liberación de bloqueo para hacer el cambio. (El encendido debe cambiarse a ON.)
Diferentes posiciones: Tipo A
Tipo B Botón para liberación
de bloqueo
Indica que debe pisar el pedal de freno para hacer el cambio (El
encendido se debe encontrar en ON).
Indica que la palanca selectora se puede cambiar libremente a cualquier posición.
Diferentes posiciones:
NOTA
El Sport AT tiene una opción que no está incluida en la transmisión automática
tradicional, darle al opción al conductor de seleccionar cada cambio en vez de dejar que
la transmisión haga los cambios. Incluso si intenta usa las funciones de la transmisión
automática como una tradicional, debe ser conciente que puede cambiar
inadvertidamente al modo de cambio manual y puede retener un cambio inapropiado al
aumentar de velocidad. Si nota que la velocidad del motor aumenta o escucha el motor
sobregirando, confirme que no ha cambiado accidentalmente al modo de cambio manual
(página 4-81).
Cuando conduce
Transmisión
4-77
CX-5_8DJ9-SP-13I_Edition1 Page221
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

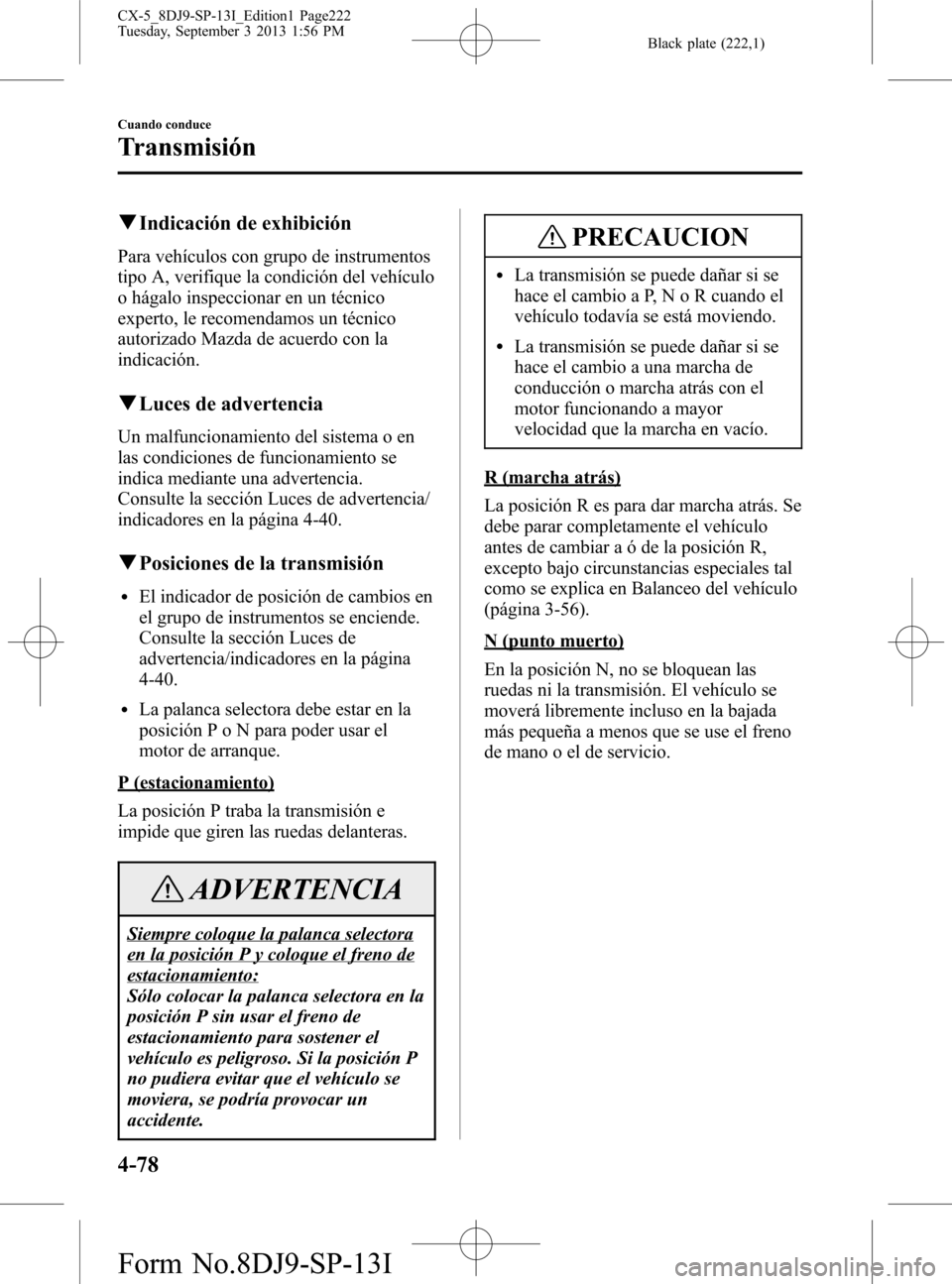

Black plate (222,1)
qIndicación de exhibición
Para vehículos con grupo de instrumentos
tipo A, verifique la condición del vehículo
o hágalo inspeccionar en un técnico
experto, le recomendamos un técnico
autorizado Mazda de acuerdo con la
indicación.
qLuces de advertencia
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Luces de advertencia/
indicadores en la página 4-40.
qPosiciones de la transmisión
lEl indicador de posición de cambios en
el grupo de instrumentos se enciende.
Consulte la sección Luces de
advertencia/indicadores en la página
4-40.
lLa palanca selectora debe estar en la
posición P o N para poder usar el
motor de arranque.
P (estacionamiento)
La posición P traba la transmisión e
impide que giren las ruedas delanteras.
ADVERTENCIA
Siempre coloque la palanca selectora
en la posición P y coloque el freno de
estacionamiento:
Sólo colocar la palanca selectora en la
posición P sin usar el freno de
estacionamiento para sostener el
vehículo es peligroso. Si la posición P
no pudiera evitar que el vehículo se
moviera, se podría provocar un
accidente.
PRECAUCION
lLa transmisión se puede dañar si se
hace el cambio a P, N o R cuando el
vehículo todavía se está moviendo.
lLa transmisión se puede dañar si se
hace el cambio a una marcha de
conducción o marcha atrás con el
motor funcionando a mayor
velocidad que la marcha en vacío.
R (marcha atrás)
La posición R es para dar marcha atrás. Se
debe parar completamente el vehículo
antes de cambiar a ó de la posición R,
excepto bajo circunstancias especiales tal
como se explica en Balanceo del vehículo
(página 3-56).
N (punto muerto)
En la posición N, no se bloquean las
ruedas ni la transmisión. El vehículo se
moverá libremente incluso en la bajada
más pequeña a menos que se use el freno
de mano o el de servicio.
4-78
Cuando conduce
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page222
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (223,1)

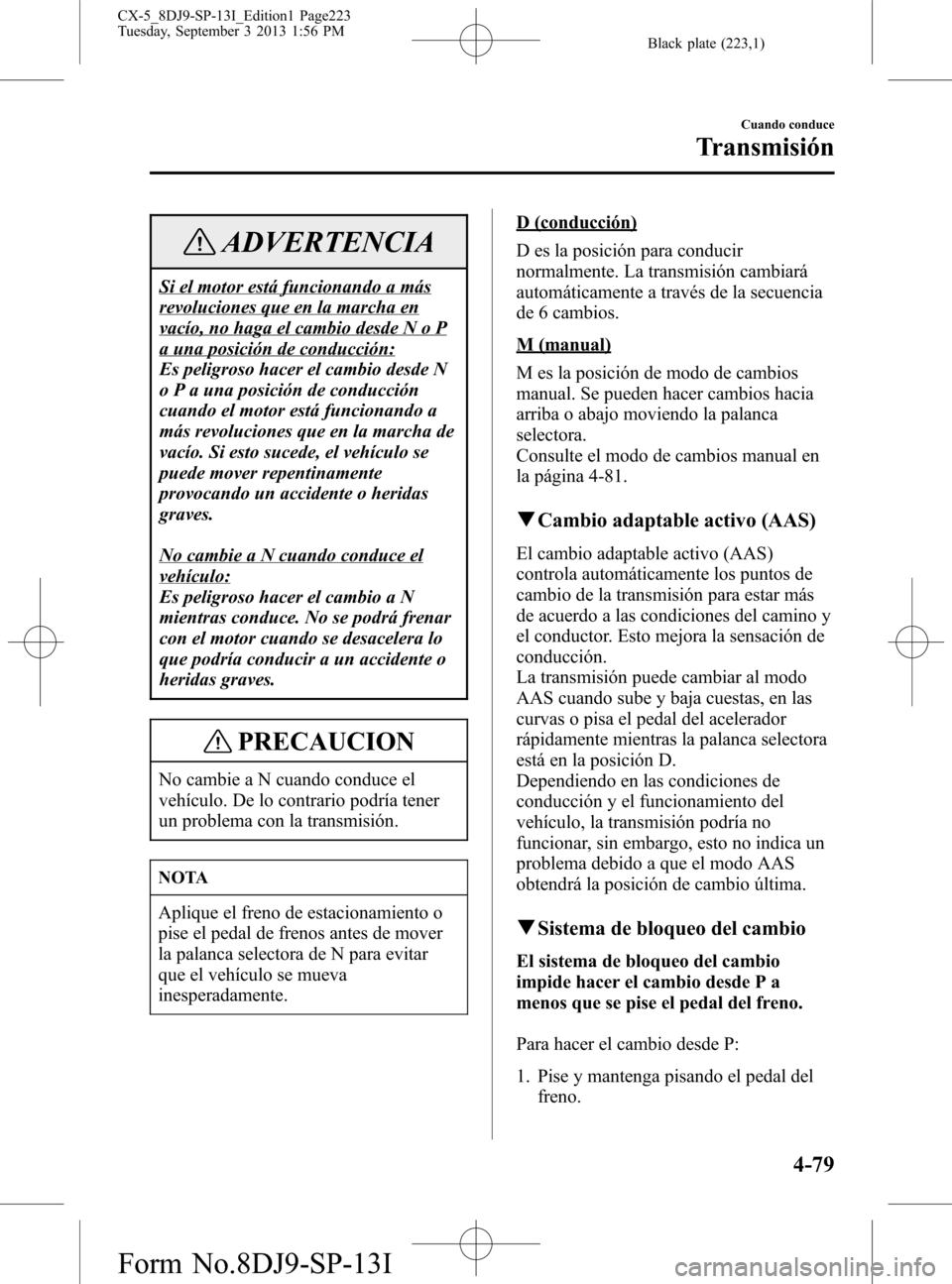

ADVERTENCIA
Si el motor está funcionando a más
revoluciones que en la marcha en
vacío, no haga el cambio desde N o P
a una posición de conducción:
Es peligroso hacer el cambio desde N
o P a una posición de conducción
cuando el motor está funcionando a
más revoluciones que en la marcha de
vacío. Si esto sucede, el vehículo se
puede mover repentinamente
provocando un accidente o heridas
graves.
No cambie a N cuando conduce el
vehículo:
Es peligroso hacer el cambio a N
mientras conduce. No se podrá frenar
con el motor cuando se desacelera lo
que podría conducir a un accidente o
heridas graves.
PRECAUCION
No cambie a N cuando conduce el
vehículo. De lo contrario podría tener
un problema con la transmisión.
NOTA
Aplique el freno de estacionamiento o
pise el pedal de frenos antes de mover
la palanca selectora de N para evitar
que el vehículo se mueva
inesperadamente.
D (conducción)
D es la posición para conducir
normalmente. La transmisión cambiará
automáticamente a través de la secuencia
de 6 cambios.
M (manual)
M es la posición de modo de cambios
manual. Se pueden hacer cambios hacia
arriba o abajo moviendo la palanca
selectora.
Consulte el modo de cambios manual en
la página 4-81.
qCambio adaptable activo (AAS)
El cambio adaptable activo (AAS)
controla automáticamente los puntos de
cambio de la transmisión para estar más
de acuerdo a las condiciones del camino y
el conductor. Esto mejora la sensación de
conducción.
La transmisión puede cambiar al modo
AAS cuando sube y baja cuestas, en las
curvas o pisa el pedal del acelerador
rápidamente mientras la palanca selectora
está en la posición D.
Dependiendo en las condiciones de
conducción y el funcionamiento del
vehículo, la transmisión podría no
funcionar, sin embargo, esto no indica un
problema debido a que el modo AAS
obtendrá la posición de cambio última.
qSistema de bloqueo del cambio
El sistema de bloqueo del cambio
impide hacer el cambio desde P a
menos que se pise el pedal del freno.
Para hacer el cambio desde P:
1. Pise y mantenga pisando el pedal del
freno.
Cuando conduce
Transmisión
4-79
CX-5_8DJ9-SP-13I_Edition1 Page223
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (224,1)

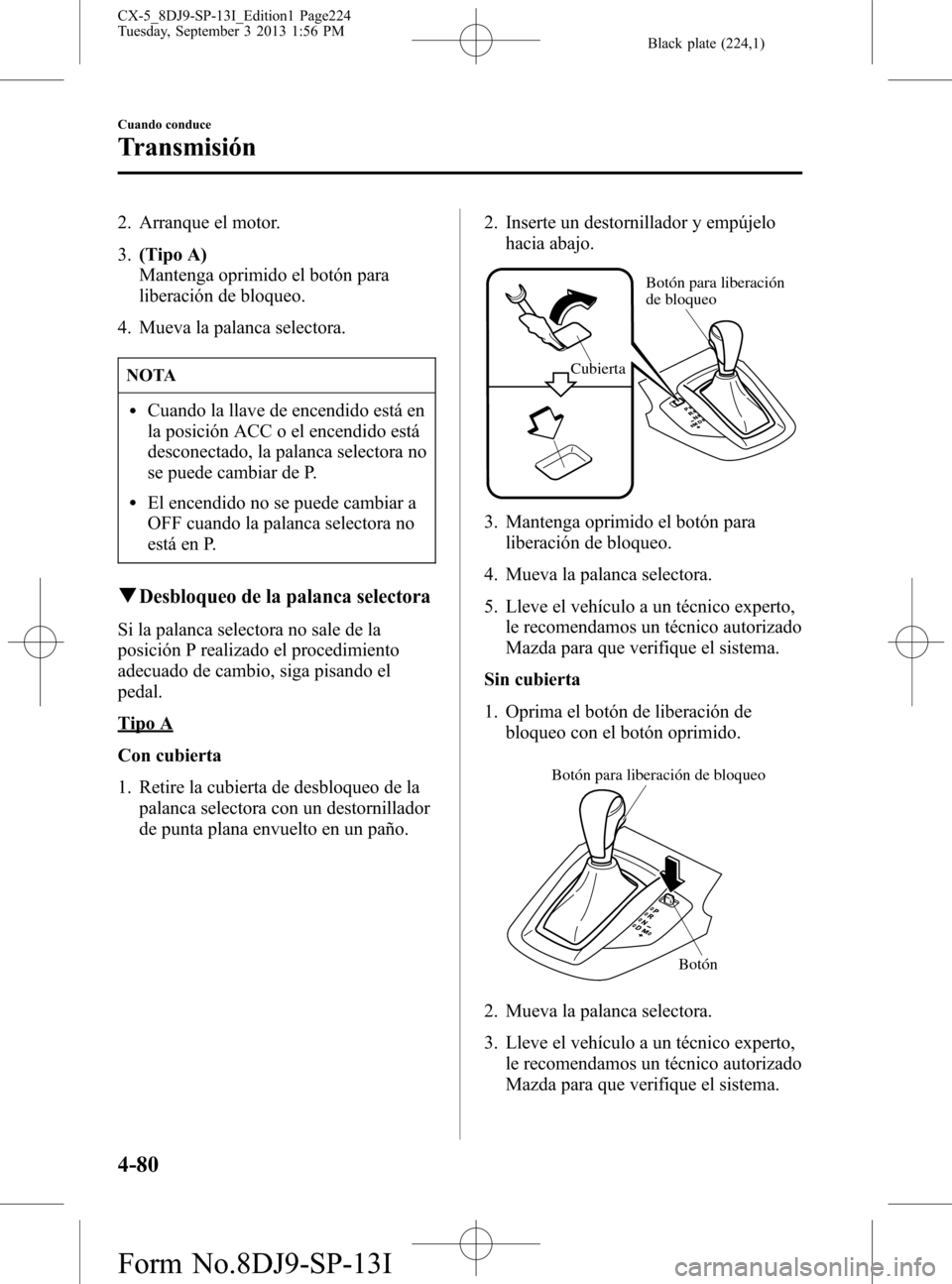

2. Arranque el motor.
3.(Tipo A)
Mantenga oprimido el botón para
liberación de bloqueo.
4. Mueva la palanca selectora.
NOTA
lCuando la llave de encendido está en
la posición ACC o el encendido está
desconectado, la palanca selectora no
se puede cambiar de P.
lEl encendido no se puede cambiar a
OFF cuando la palanca selectora no
está en P.
qDesbloqueo de la palanca selectora
Si la palanca selectora no sale de la
posición P realizado el procedimiento
adecuado de cambio, siga pisando el
pedal.
Tipo A
Con cubierta
1. Retire la cubierta de desbloqueo de la
palanca selectora con un destornillador
de punta plana envuelto en un paño.2. Inserte un destornillador y empújelo
hacia abajo.
Cubierta
Botón para liberación
de bloqueo
3. Mantenga oprimido el botón para
liberación de bloqueo.
4. Mueva la palanca selectora.
5. Lleve el vehículo a un técnico experto,
le recomendamos un técnico autorizado
Mazda para que verifique el sistema.
Sin cubierta
1. Oprima el botón de liberación de
bloqueo con el botón oprimido.
Botón para liberación de bloqueo
Botón
2. Mueva la palanca selectora.
3. Lleve el vehículo a un técnico experto,
le recomendamos un técnico autorizado
Mazda para que verifique el sistema.
4-80
Cuando conduce
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page224
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (225,1)

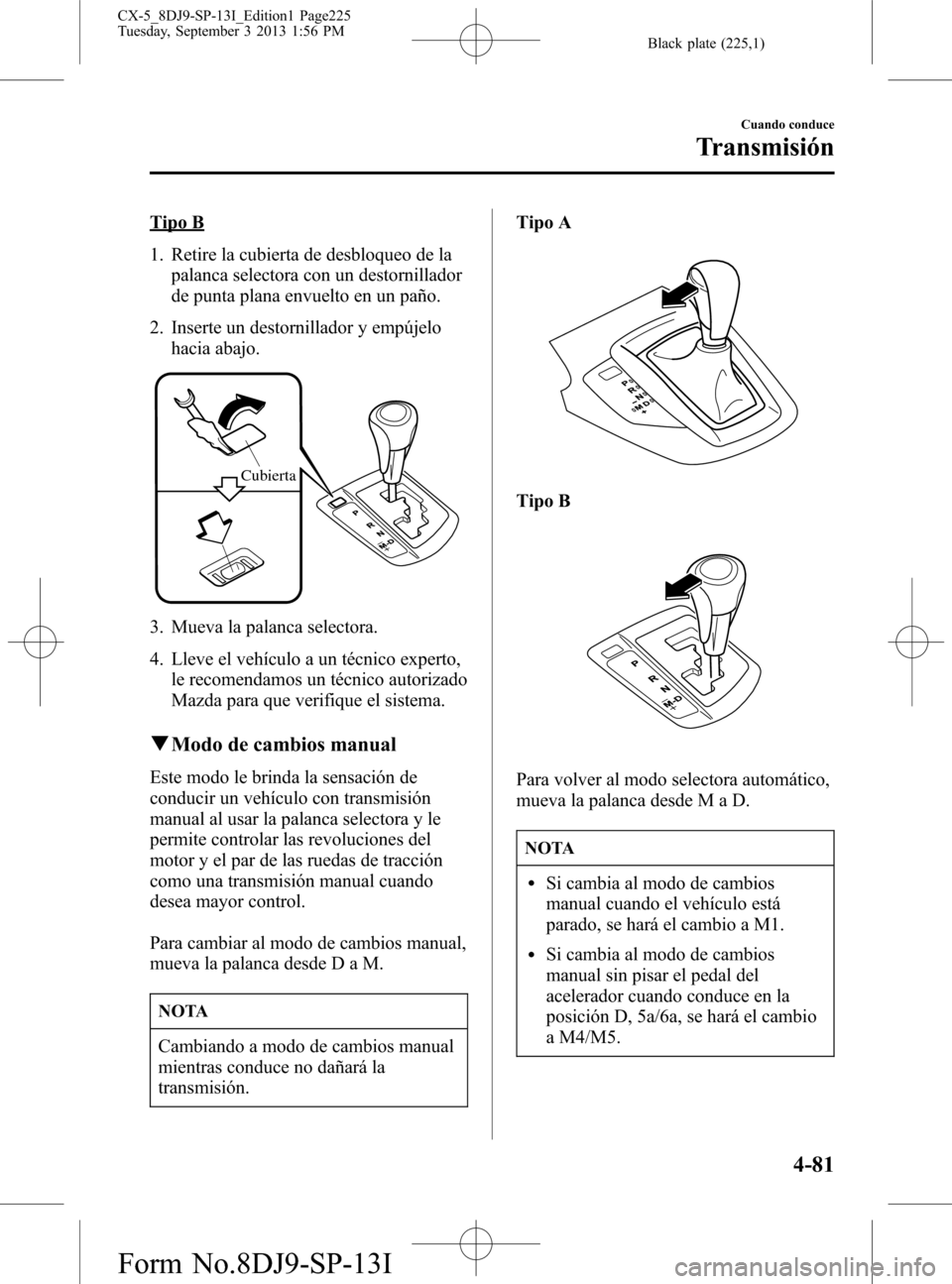

Tipo B
1. Retire la cubierta de desbloqueo de la
palanca selectora con un destornillador
de punta plana envuelto en un paño.
2. Inserte un destornillador y empújelo
hacia abajo.
Cubierta
3. Mueva la palanca selectora.
4. Lleve el vehículo a un técnico experto,
le recomendamos un técnico autorizado
Mazda para que verifique el sistema.
qModo de cambios manual
Este modo le brinda la sensación de
conducir un vehículo con transmisión
manual al usar la palanca selectora y le
permite controlar las revoluciones del
motor y el par de las ruedas de tracción
como una transmisión manual cuando
desea mayor control.
Para cambiar al modo de cambios manual,
mueva la palanca desde D a M.
NOTA
Cambiando a modo de cambios manual
mientras conduce no dañará la
transmisión.Tipo A
Tipo B
Para volver al modo selectora automático,
mueva la palanca desde M a D.
NOTA
lSi cambia al modo de cambios
manual cuando el vehículo está
parado, se hará el cambio a M1.
lSi cambia al modo de cambios
manual sin pisar el pedal del
acelerador cuando conduce en la
posición D, 5a/6a, se hará el cambio
a M4/M5.
Cuando conduce
Transmisión
4-81
CX-5_8DJ9-SP-13I_Edition1 Page225
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (226,1)

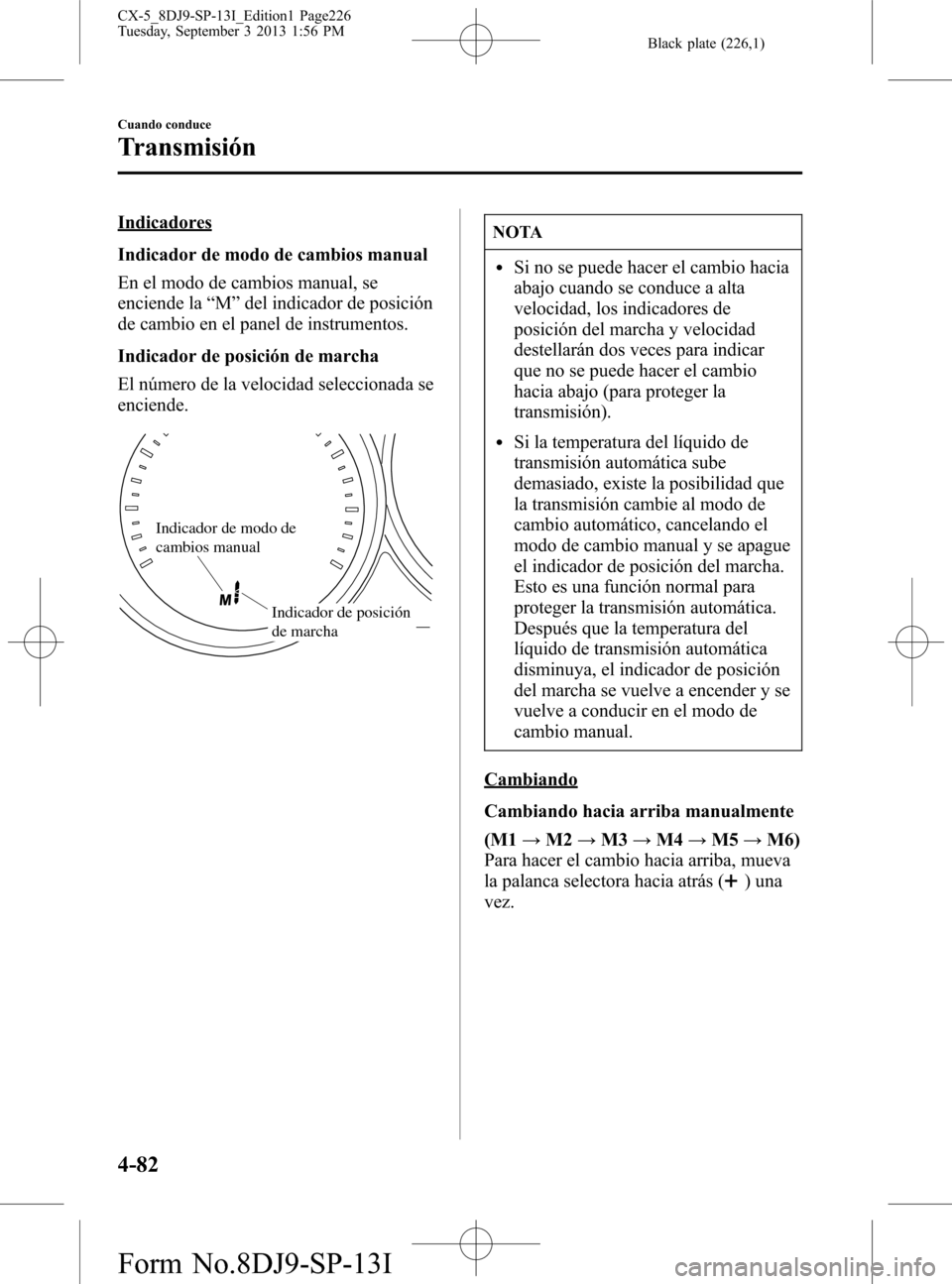

Indicadores
Indicador de modo de cambios manual
En el modo de cambios manual, se
enciende la“M”del indicador de posición
de cambio en el panel de instrumentos.
Indicador de posición de marcha
El número de la velocidad seleccionada se
enciende.
Indicador de modo de
cambios manual
Indicador de posición
de marcha
NOTA
lSi no se puede hacer el cambio hacia
abajo cuando se conduce a alta
velocidad, los indicadores de
posición del marcha y velocidad
destellarán dos veces para indicar
que no se puede hacer el cambio
hacia abajo (para proteger la
transmisión).
lSi la temperatura del líquido de
transmisión automática sube
demasiado, existe la posibilidad que
la transmisión cambie al modo de
cambio automático, cancelando el
modo de cambio manual y se apague
el indicador de posición del marcha.
Esto es una función normal para
proteger la transmisión automática.
Después que la temperatura del
líquido de transmisión automática
disminuya, el indicador de posición
del marcha se vuelve a encender y se
vuelve a conducir en el modo de
cambio manual.
Cambiando
Cambiando hacia arriba manualmente
(M1→M2→M3→M4→M5→M6)
Para hacer el cambio hacia arriba, mueva
la palanca selectora hacia atrás (
)una
vez.
4-82
Cuando conduce
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page226
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (227,1)

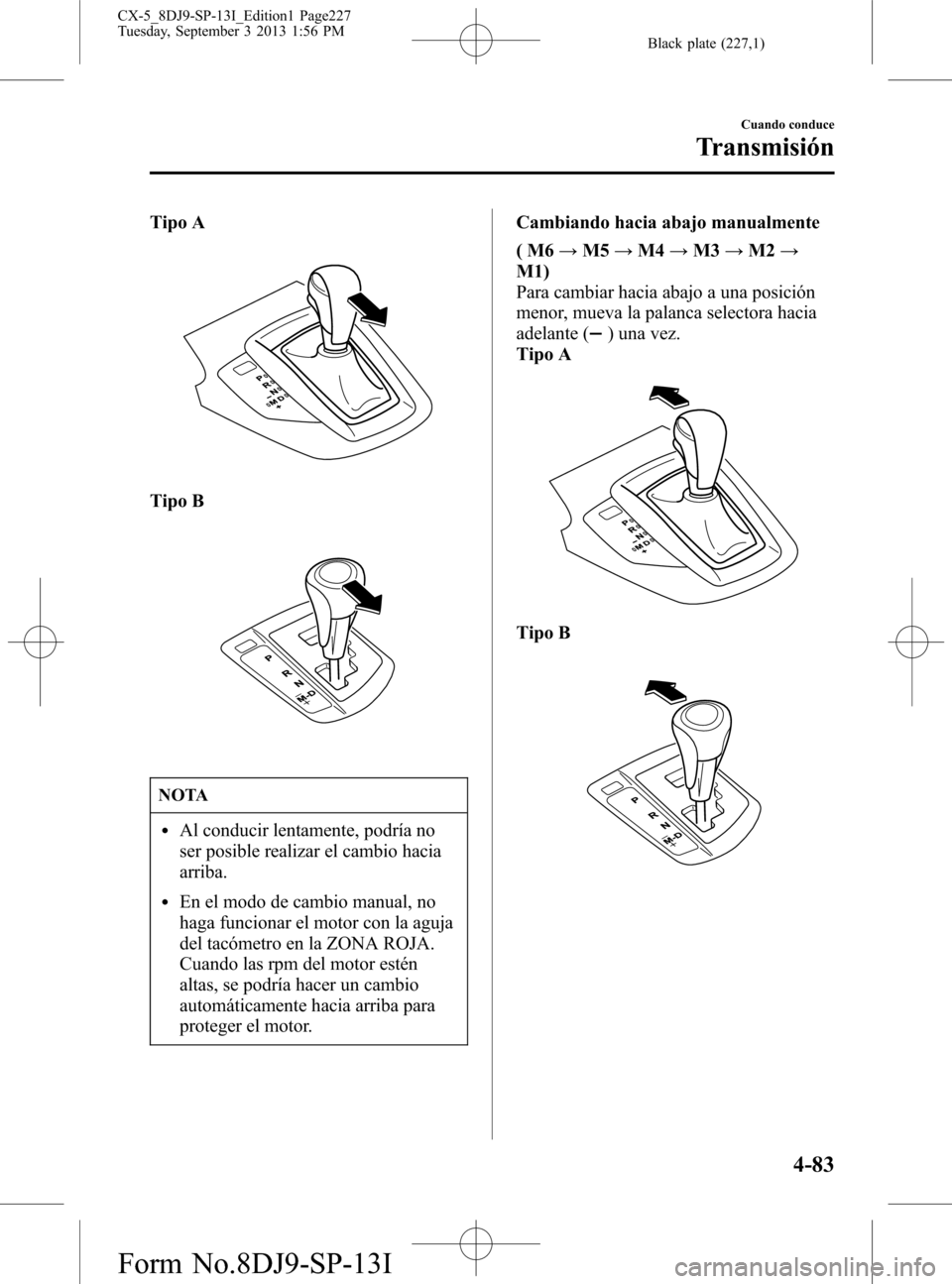

Tipo A
Tipo B
NOTA
lAl conducir lentamente, podría no
ser posible realizar el cambio hacia
arriba.
lEn el modo de cambio manual, no
haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
Cuando las rpm del motor estén
altas, se podría hacer un cambio
automáticamente hacia arriba para
proteger el motor.Cambiando hacia abajo manualmente
(M6→M5→M4→M3→M2→
M1)
Para cambiar hacia abajo a una posición
menor, mueva la palanca selectora hacia
adelante (
) una vez.
Tipo A
Tipo B
Cuando conduce
Transmisión
4-83
CX-5_8DJ9-SP-13I_Edition1 Page227
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (228,1)

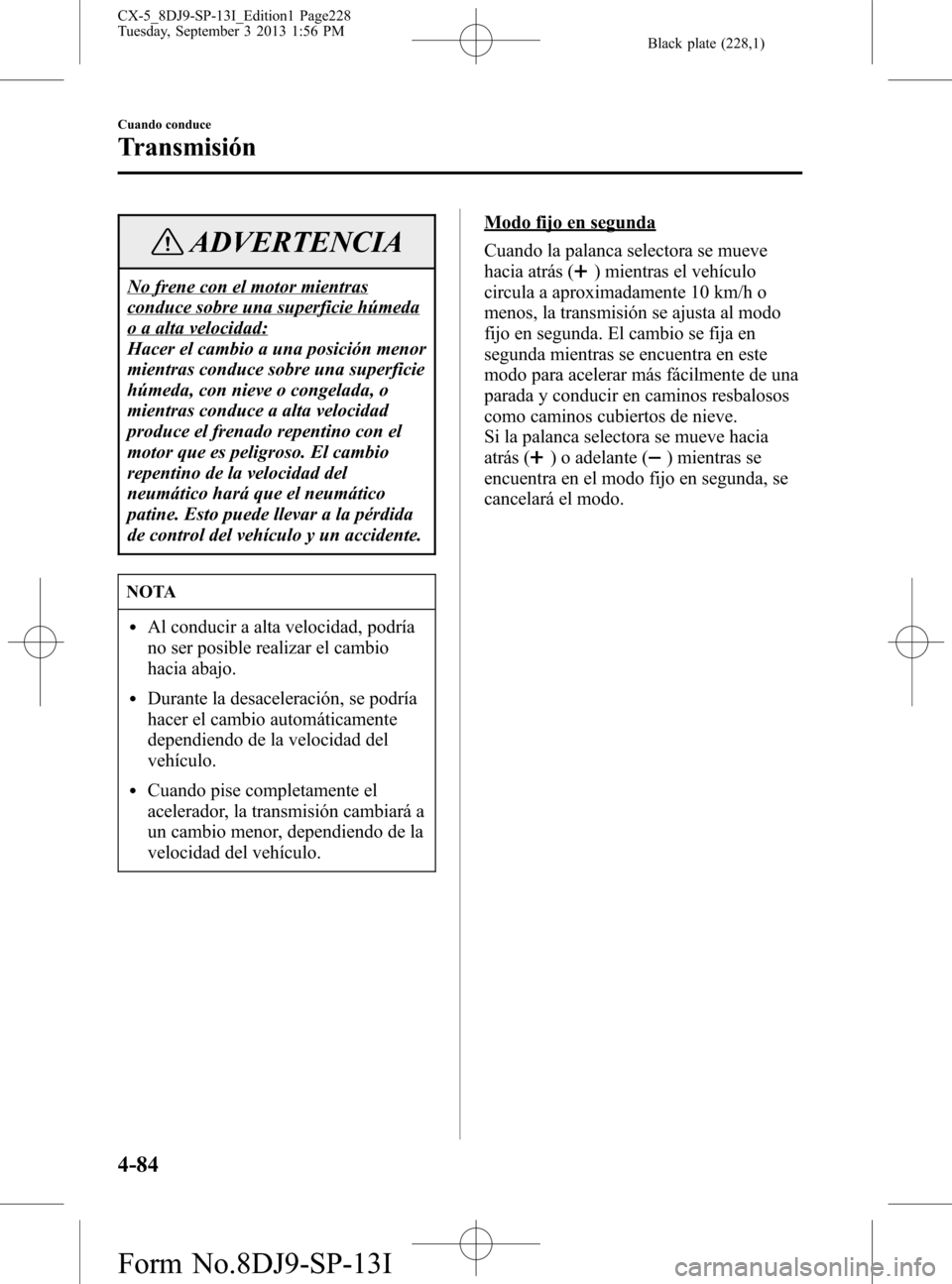

ADVERTENCIA
No frene con el motor mientras
conduce sobre una superficie húmeda
o a alta velocidad:
Hacer el cambio a una posición menor
mientras conduce sobre una superficie
húmeda, con nieve o congelada, o
mientras conduce a alta velocidad
produce el frenado repentino con el
motor que es peligroso. El cambio
repentino de la velocidad del
neumático hará que el neumático
patine. Esto puede llevar a la pérdida
de control del vehículo y un accidente.
NOTA
lAl conducir a alta velocidad, podría
no ser posible realizar el cambio
hacia abajo.
lDurante la desaceleración, se podría
hacer el cambio automáticamente
dependiendo de la velocidad del
vehículo.
lCuando pise completamente el
acelerador, la transmisión cambiará a
un cambio menor, dependiendo de la
velocidad del vehículo.
Modo fijo en segunda
Cuando la palanca selectora se mueve
hacia atrás (
) mientras el vehículo
circula a aproximadamente 10 km/h o
menos, la transmisión se ajusta al modo
fijo en segunda. El cambio se fija en
segunda mientras se encuentra en este
modo para acelerar más fácilmente de una
parada y conducir en caminos resbalosos
como caminos cubiertos de nieve.
Si la palanca selectora se mueve hacia
atrás (
) o adelante () mientras se
encuentra en el modo fijo en segunda, se
cancelará el modo.
4-84
Cuando conduce
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page228
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (229,1)
Límite de velocidad de cambio (para el cambio)
Para cada posición de cambio mientras se encuentra en el modo manual, los límites de
velocidad fijados son los siguientes: Cuando se usa la palanca selectora dentro del rango
del límite de velocidad, se hace el cambio.
Cambiando hacia arriba
El cambio no se realiza hacia arriba mientras la velocidad del vehículo se encuentra debajo
del límite de velocidad.
Cambiando hacia abajo
El cambio no se realiza hacia abajo mientras la velocidad del vehículo excede el límite de
velocidad.
Si la velocidad del vehículo excede el límite de velocidad y no se hace el cambio hacia
bajo, la indicación del cambio destellará dos veces para notificar al conductor que no se
puede hacer el cambio.
Kickdown
Cuando mientras conduce se pisa completamente el pedal del acelerador, se hace un
cambio hacia abajo.
NOTA
Se hace un cambio hacia abajo usando kickdown mientras se encuentra en el modo fijo
en segunda.
Cuando conduce
Transmisión
4-85
CX-5_8DJ9-SP-13I_Edition1 Page229
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (230,1)

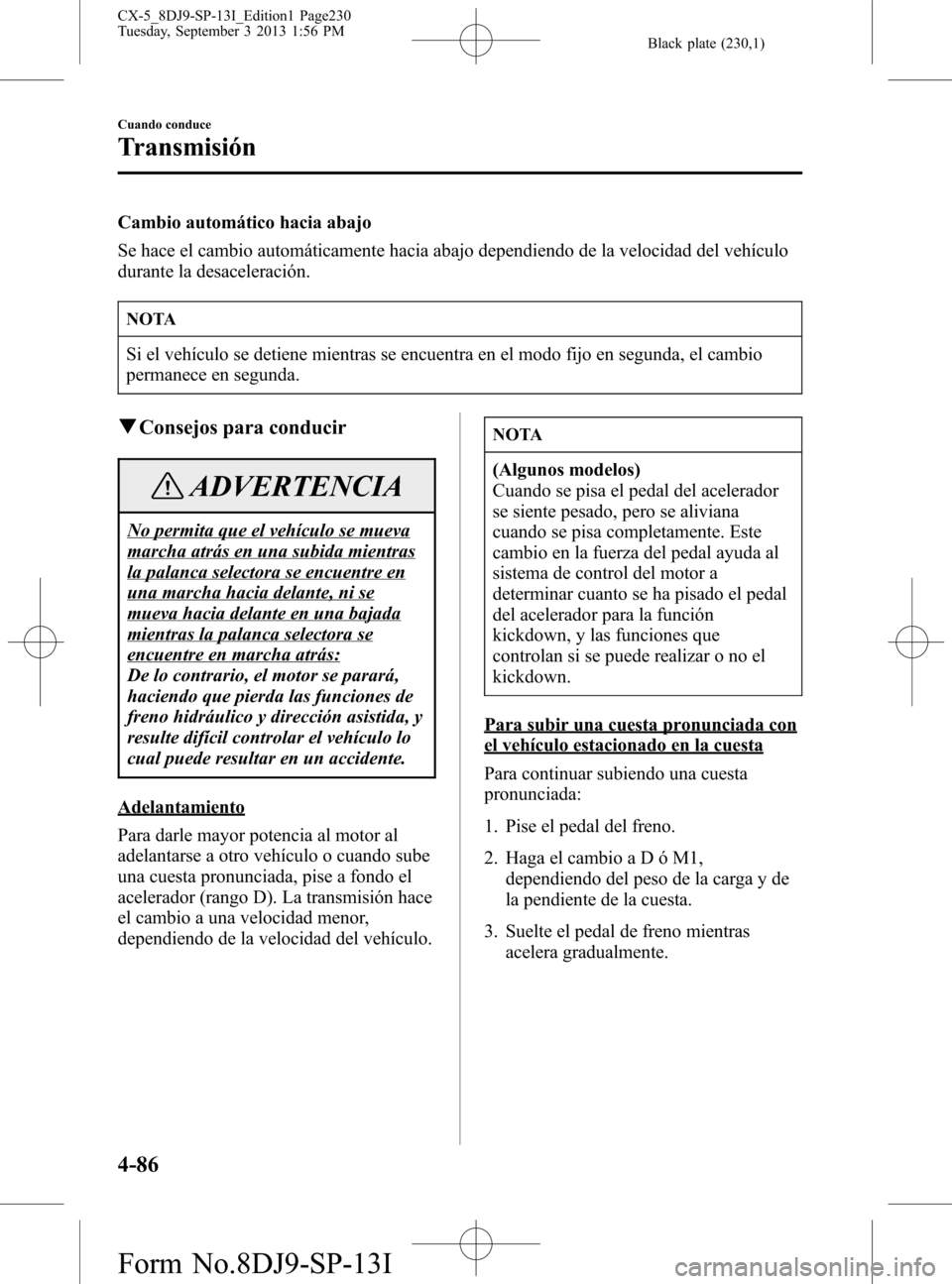

Cambio automático hacia abajo
Se hace el cambio automáticamente hacia abajo dependiendo de la velocidad del vehículo
durante la desaceleración.
NOTA
Si el vehículo se detiene mientras se encuentra en el modo fijo en segunda, el cambio
permanece en segunda.
qConsejos para conducir
ADVERTENCIA
No permita que el vehículo se mueva
marcha atrás en una subida mientras
la palanca selectora se encuentre en
una marcha hacia delante, ni se
mueva hacia delante en una bajada
mientras la palanca selectora se
encuentre en marcha atrás:
De lo contrario, el motor se parará,
haciendo que pierda las funciones de
freno hidráulico y dirección asistida, y
resulte difícil controlar el vehículo lo
cual puede resultar en un accidente.
Adelantamiento
Para darle mayor potencia al motor al
adelantarse a otro vehículo o cuando sube
una cuesta pronunciada, pise a fondo el
acelerador (rango D). La transmisión hace
el cambio a una velocidad menor,
dependiendo de la velocidad del vehículo.
NOTA
(Algunos modelos)
Cuando se pisa el pedal del acelerador
se siente pesado, pero se aliviana
cuando se pisa completamente. Este
cambio en la fuerza del pedal ayuda al
sistema de control del motor a
determinar cuanto se ha pisado el pedal
del acelerador para la función
kickdown, y las funciones que
controlan si se puede realizar o no el
kickdown.
Para subir una cuesta pronunciada con
el vehículo estacionado en la cuesta
Para continuar subiendo una cuesta
pronunciada:
1. Pise el pedal del freno.
2. Haga el cambio a D ó M1,
dependiendo del peso de la carga y de
la pendiente de la cuesta.
3. Suelte el pedal de freno mientras
acelera gradualmente.
4-86
Cuando conduce
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page230
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I
