MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

Black plate (211,1)
NOTA
Debido a que la llave utiliza ondas de
radio de baja intensidad, la advertencia
de llave quitada del vehículo se podría
activar si la llave es llevada junto con
un objeto de metal o si es colocada en
un lugar con mala recepción de señal.
Indicador KEY (Verde)
Cuando se enciende
Cuando se pisa el pedal de freno en una
transmisión automática o se pisa el pedal
de embrague con una transmisión manual,
el sistema confirma que la llave correcta
se encuentra dentro del vehículo, el
indicador KEY (verde) se enciende, y se
puede arrancar el motor (página 4-4).
Cuando destella
Cuando el encendido se cambia de ON a
off, el indicador KEY (verde) destellará
durante aproximadamente 30 segundos
indicando que la carga restante de la pila
de la llave avanzada es baja. Cambie por
una pila nueva antes de que no se pueda
utilizar la llave.
Consulte la sección Cambio de la pila
(página 6-40).
qAdvertencia HBC (Ambar)/
Indicador HBC (Verde)í
Advertencia HBC (Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.
Cuando destella
Esta luz destella si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera (HBC). Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador HBC (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
Cuando conduce
Grupo de instrumentos y pantalla
4-67íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page211
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (212,1)

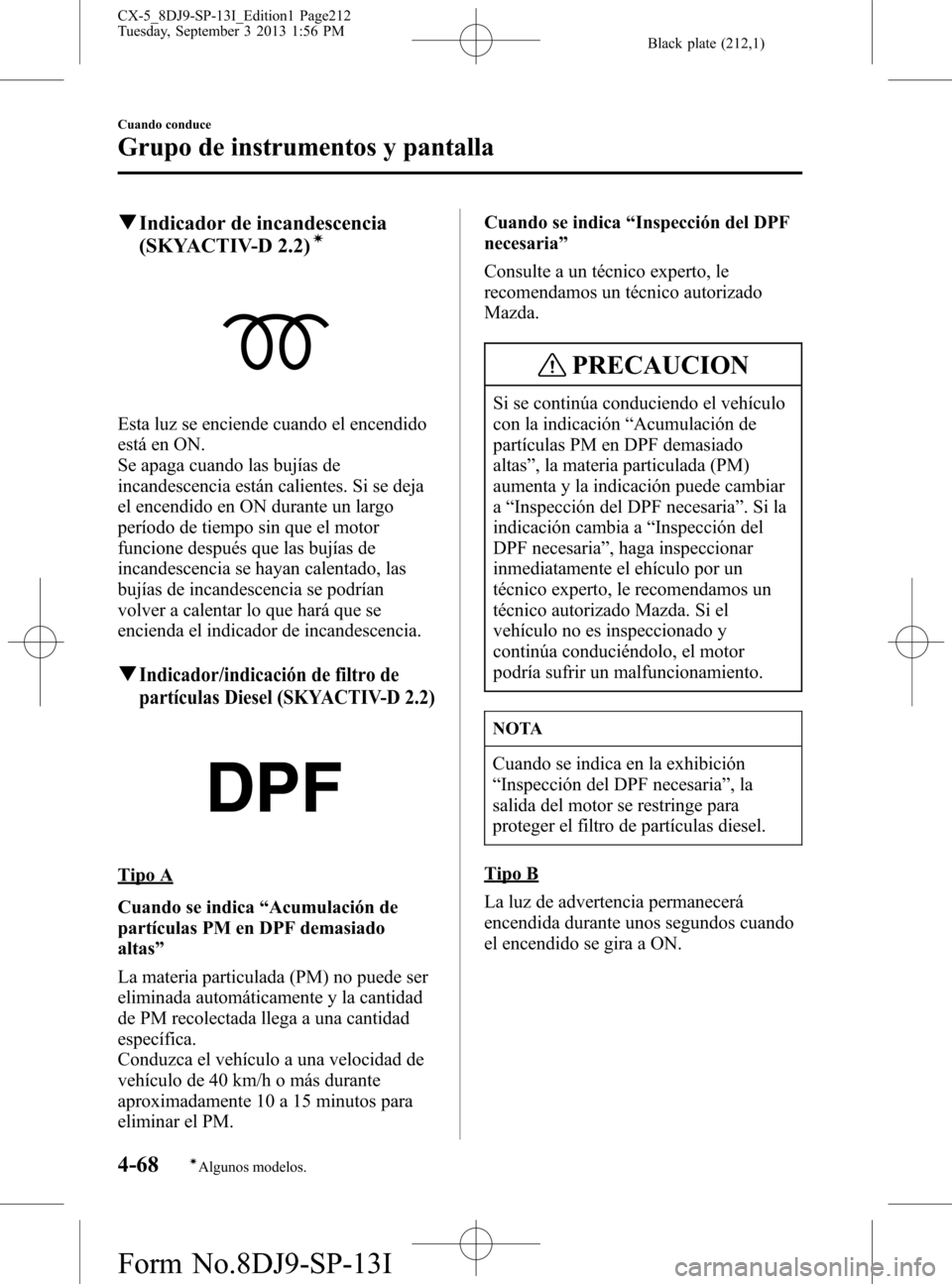

qIndicador de incandescencia
(SKYACTIV-D 2.2)í
Esta luz se enciende cuando el encendido
está en ON.
Se apaga cuando las bujías de
incandescencia están calientes. Si se deja
el encendido en ON durante un largo
período de tiempo sin que el motor
funcione después que las bujías de
incandescencia se hayan calentado, las
bujías de incandescencia se podrían
volver a calentar lo que hará que se
encienda el indicador de incandescencia.
qIndicador/indicación de filtro de
partículas Diesel (SKYACTIV-D 2.2)
Tipo A
Cuando se indica“Acumulación de
partículas PM en DPF demasiado
altas”
La materia particulada (PM) no puede ser
eliminada automáticamente y la cantidad
de PM recolectada llega a una cantidad
específica.
Conduzca el vehículo a una velocidad de
vehículo de 40 km/h o más durante
aproximadamente 10 a 15 minutos para
eliminar el PM.Cuando se indica“Inspección del DPF
necesaria”
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
PRECAUCION
Si se continúa conduciendo el vehículo
con la indicación“Acumulación de
partículas PM en DPF demasiado
altas”, la materia particulada (PM)
aumenta y la indicación puede cambiar
a“Inspección del DPF necesaria”.Sila
indicación cambia a“Inspección del
DPF necesaria”, haga inspeccionar
inmediatamente el ehículo por un
técnico experto, le recomendamos un
técnico autorizado Mazda. Si el
vehículo no es inspeccionado y
continúa conduciéndolo, el motor
podría sufrir un malfuncionamiento.
NOTA
Cuando se indica en la exhibición
“Inspección del DPF necesaria”,la
salida del motor se restringe para
proteger el filtro de partículas diesel.
Tipo B
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.
4-68
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page212
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (213,1)

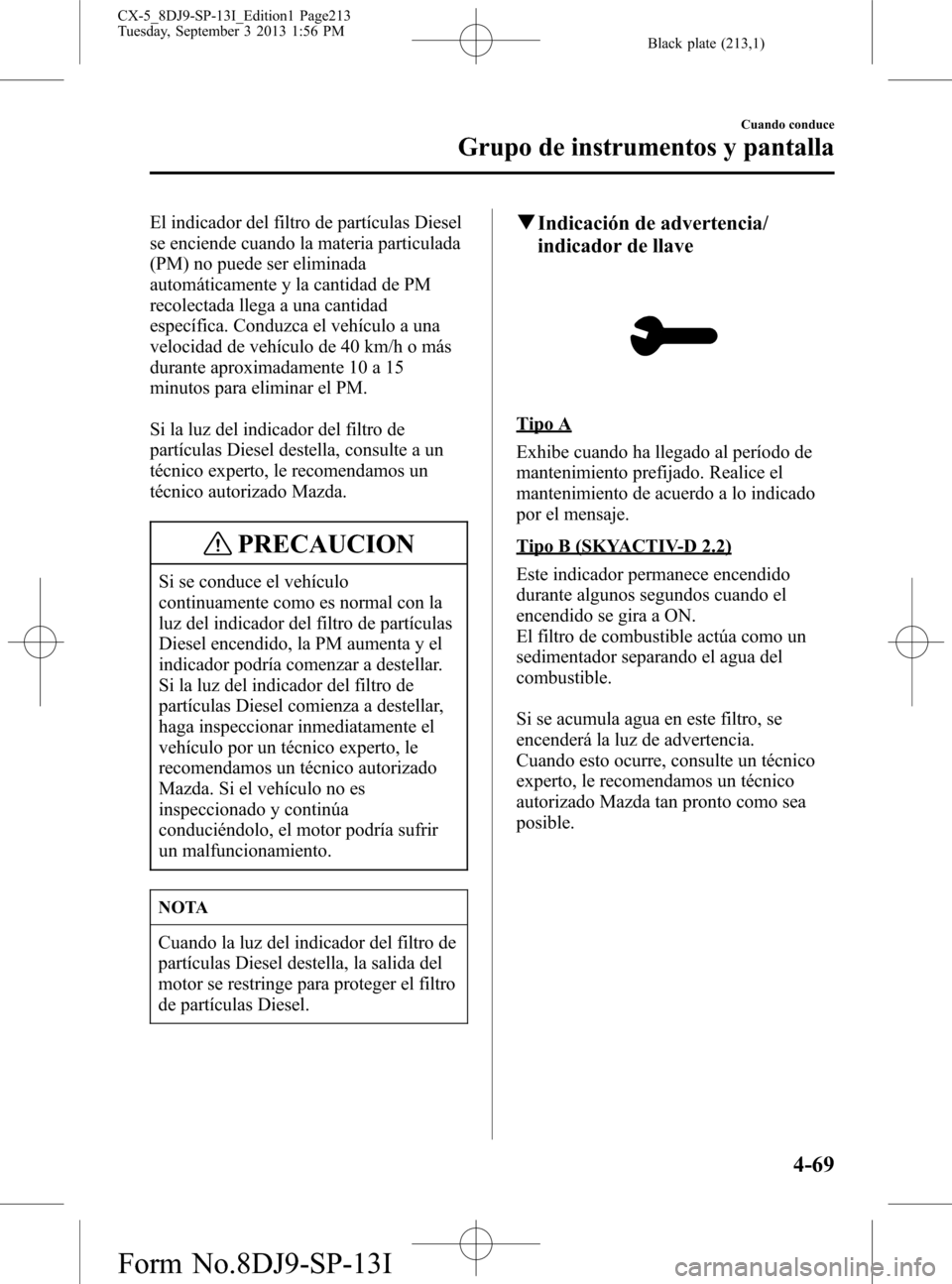

El indicador del filtro de partículas Diesel
se enciende cuando la materia particulada
(PM) no puede ser eliminada
automáticamente y la cantidad de PM
recolectada llega a una cantidad
específica. Conduzca el vehículo a una
velocidad de vehículo de 40 km/h o más
durante aproximadamente 10 a 15
minutos para eliminar el PM.
Si la luz del indicador del filtro de
partículas Diesel destella, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
PRECAUCION
Si se conduce el vehículo
continuamente como es normal con la
luz del indicador del filtro de partículas
Diesel encendido, la PM aumenta y el
indicador podría comenzar a destellar.
Si la luz del indicador del filtro de
partículas Diesel comienza a destellar,
haga inspeccionar inmediatamente el
vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda. Si el vehículo no es
inspeccionado y continúa
conduciéndolo, el motor podría sufrir
un malfuncionamiento.
NOTA
Cuando la luz del indicador del filtro de
partículas Diesel destella, la salida del
motor se restringe para proteger el filtro
de partículas Diesel.
qIndicación de advertencia/
indicador de llave
Tipo A
Exhibe cuando ha llegado al período de
mantenimiento prefijado. Realice el
mantenimiento de acuerdo a lo indicado
por el mensaje.
Tipo B (SKYACTIV-D 2.2)
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
El filtro de combustible actúa como un
sedimentador separando el agua del
combustible.
Si se acumula agua en este filtro, se
encenderá la luz de advertencia.
Cuando esto ocurre, consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
Cuando conduce
Grupo de instrumentos y pantalla
4-69
CX-5_8DJ9-SP-13I_Edition1 Page213
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (214,1)

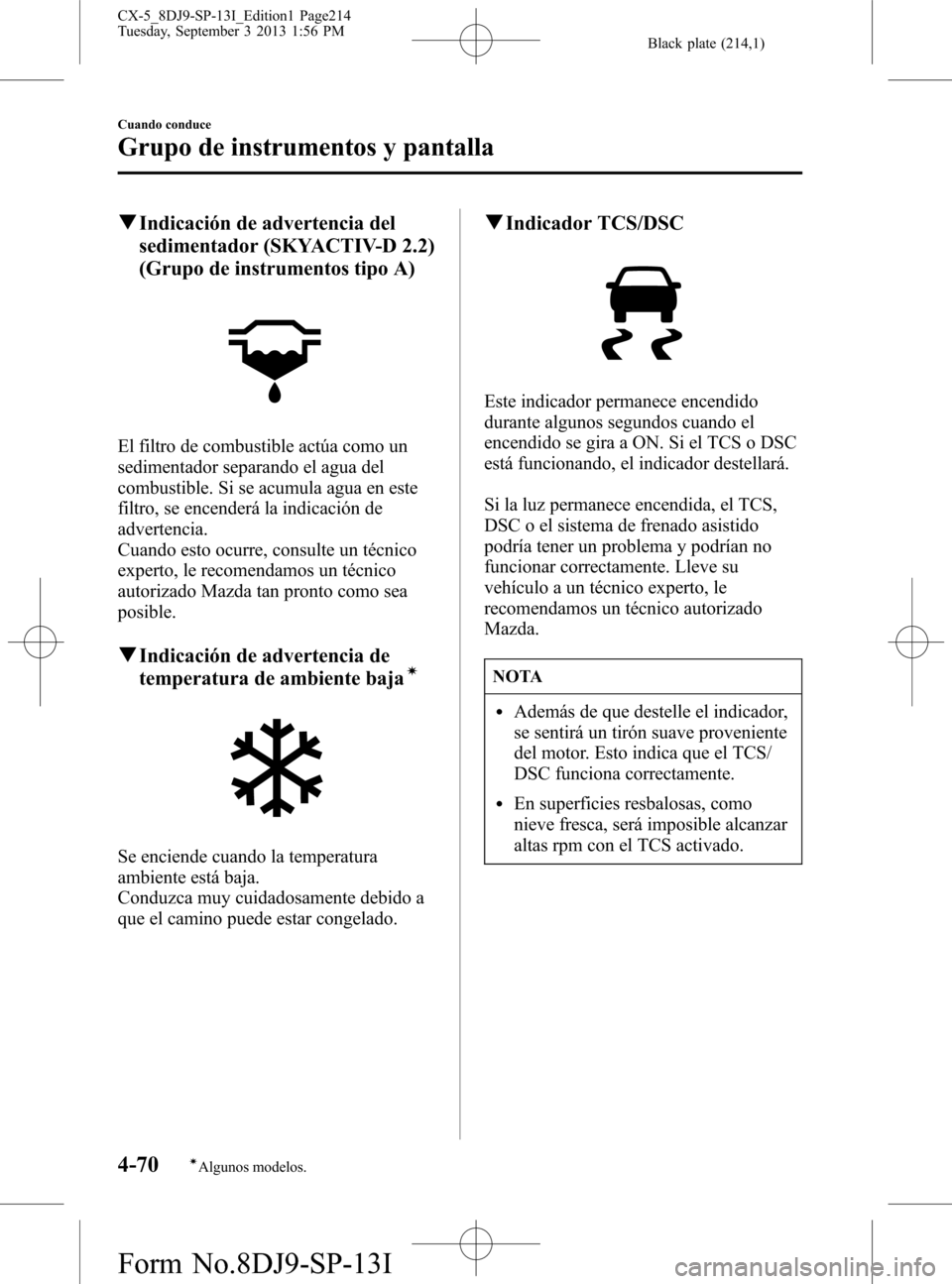

qIndicación de advertencia del
sedimentador (SKYACTIV-D 2.2)
(Grupo de instrumentos tipo A)
El filtro de combustible actúa como un
sedimentador separando el agua del
combustible. Si se acumula agua en este
filtro, se encenderá la indicación de
advertencia.
Cuando esto ocurre, consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qIndicación de advertencia de
temperatura de ambiente bajaí
Se enciende cuando la temperatura
ambiente está baja.
Conduzca muy cuidadosamente debido a
que el camino puede estar congelado.
qIndicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS o DSC
está funcionando, el indicador destellará.
Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podría tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
lAdemás de que destelle el indicador,
se sentirá un tirón suave proveniente
del motor. Esto indica que el TCS/
DSC funciona correctamente.
lEn superficies resbalosas, como
nieve fresca, será imposible alcanzar
altas rpm con el TCS activado.
4-70
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page214
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (215,1)
qIndicador TCS OFF
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
También se enciende cuando se oprime el
interruptor TCS OFF y se desconecta el
TCS.
Consulte la sección Interruptor TCS OFF
en la página 4-127.
Si la luz permanece encendida y el TCS
no está apagado, lleve su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda. El DSC puede
tener un malfuncionamiento.
qIndicador AFS OFFí
Cuando se enciende
Este indicador se enciende brevemente
cuando se conecta el encendido, y luego
se apaga.
Oprimiendo el interruptor AFS OFF se
cancela la función AFS y se enciende el
indicador.
Cuando destella
El indicador destella continuamente si el
sistema tiene un malfuncionamiento.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
lIncluso si el AFS no está
funcionando debido a algún
malfuncionamiento, los faros todavía
se pueden usar normalmente.
lSi ocurre un malfuncionamiento con
la función de nivelación automática
de faros, el indicador destellará.
qIndicador de temperatura baja de
refrigerante del motor (Azul)
La luz se enciende continuamente cuando
la temperatura de refrigerante del motor
está baja y se desconecta después que el
motor está caliente.
Si el indicador de temperatura baja del
refrigerante del motor permanece
encendida después que el motor está lo
suficientemente caliente, el sensor de
temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-71íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page215
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (216,1)

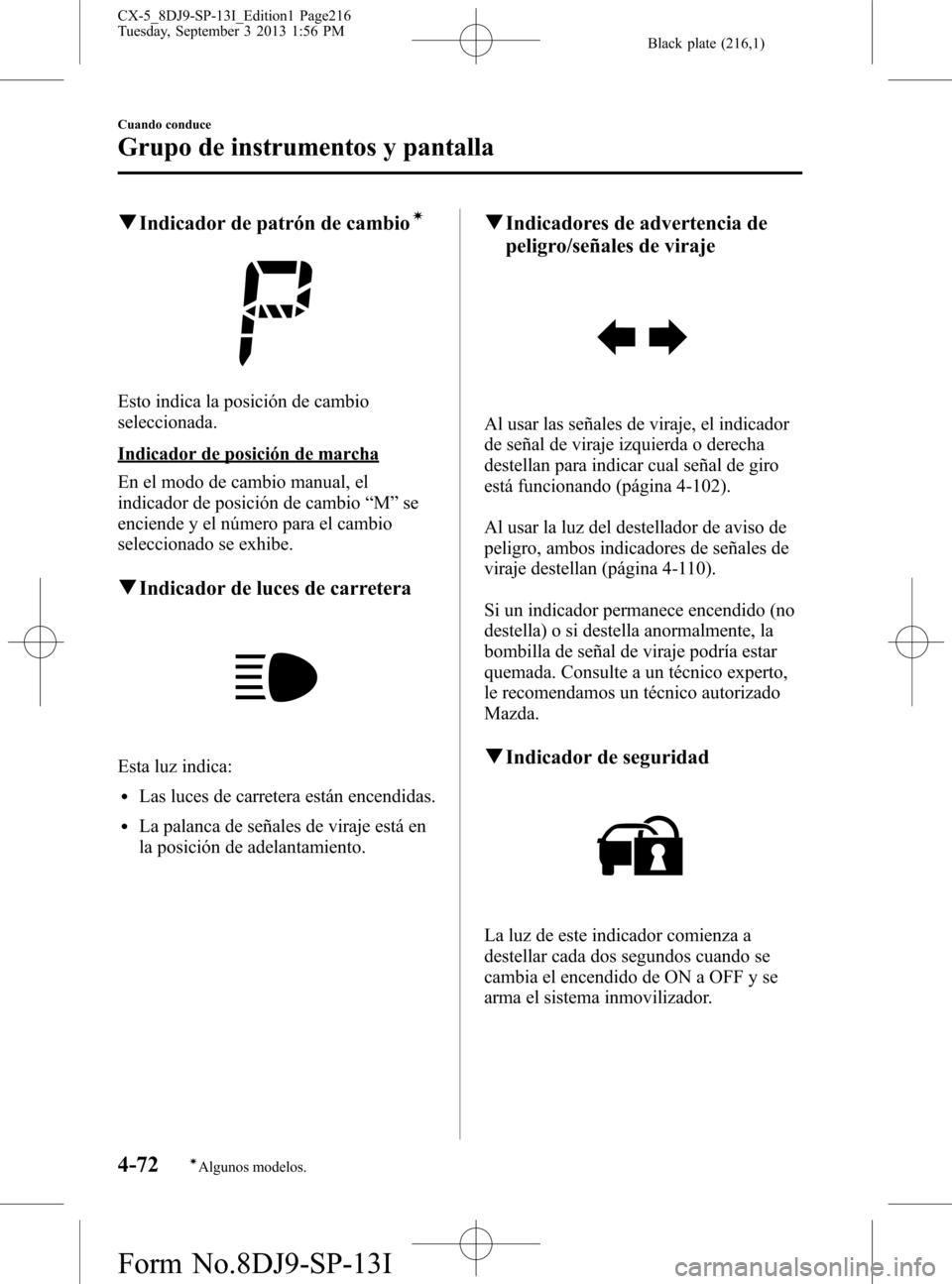

qIndicador de patrón de cambioí
Esto indica la posición de cambio
seleccionada.
Indicador de posición de marcha
En el modo de cambio manual, el
indicador de posición de cambio“M”se
enciende y el número para el cambio
seleccionado se exhibe.
qIndicador de luces de carretera
Esta luz indica:
lLas luces de carretera están encendidas.
lLa palanca de señales de viraje está en
la posición de adelantamiento.
qIndicadores de advertencia de
peligro/señales de viraje
Al usar las señales de viraje, el indicador
de señal de viraje izquierda o derecha
destellan para indicar cual señal de giro
está funcionando (página 4-102).
Al usar la luz del destellador de aviso de
peligro, ambos indicadores de señales de
viraje destellan (página 4-110).
Si un indicador permanece encendido (no
destella) o si destella anormalmente, la
bombilla de señal de viraje podría estar
quemada. Consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
qIndicador de seguridad
La luz de este indicador comienza a
destellar cada dos segundos cuando se
cambia el encendido de ON a OFF y se
arma el sistema inmovilizador.
4-72
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
CX-5_8DJ9-SP-13I_Edition1 Page216
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (217,1)

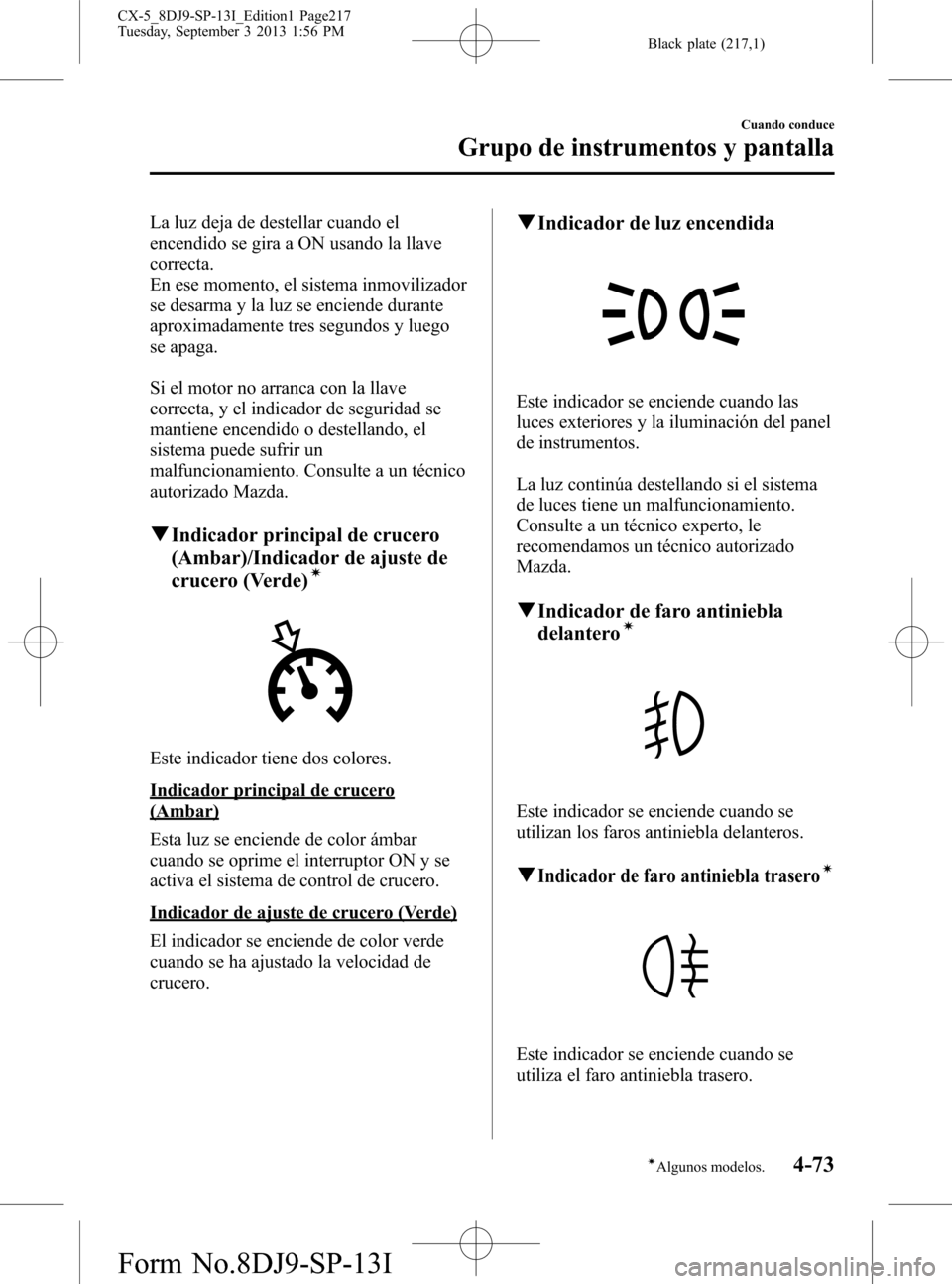

La luz deja de destellar cuando el
encendido se gira a ON usando la llave
correcta.
En ese momento, el sistema inmovilizador
se desarma y la luz se enciende durante
aproximadamente tres segundos y luego
se apaga.
Si el motor no arranca con la llave
correcta, y el indicador de seguridad se
mantiene encendido o destellando, el
sistema puede sufrir un
malfuncionamiento. Consulte a un técnico
autorizado Mazda.
qIndicador principal de crucero
(Ambar)/Indicador de ajuste de
crucero (Verde)
í
Este indicador tiene dos colores.
Indicador principal de crucero
(Ambar)
Esta luz se enciende de color ámbar
cuando se oprime el interruptor ON y se
activa el sistema de control de crucero.
Indicador de ajuste de crucero (Verde)
El indicador se enciende de color verde
cuando se ha ajustado la velocidad de
crucero.
qIndicador de luz encendida
Este indicador se enciende cuando las
luces exteriores y la iluminación del panel
de instrumentos.
La luz continúa destellando si el sistema
de luces tiene un malfuncionamiento.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
qIndicador de faro antiniebla
delanteroí
Este indicador se enciende cuando se
utilizan los faros antiniebla delanteros.
qIndicador de faro antiniebla traseroí
Este indicador se enciende cuando se
utiliza el faro antiniebla trasero.
Cuando conduce
Grupo de instrumentos y pantalla
4-73íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page217
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (218,1)

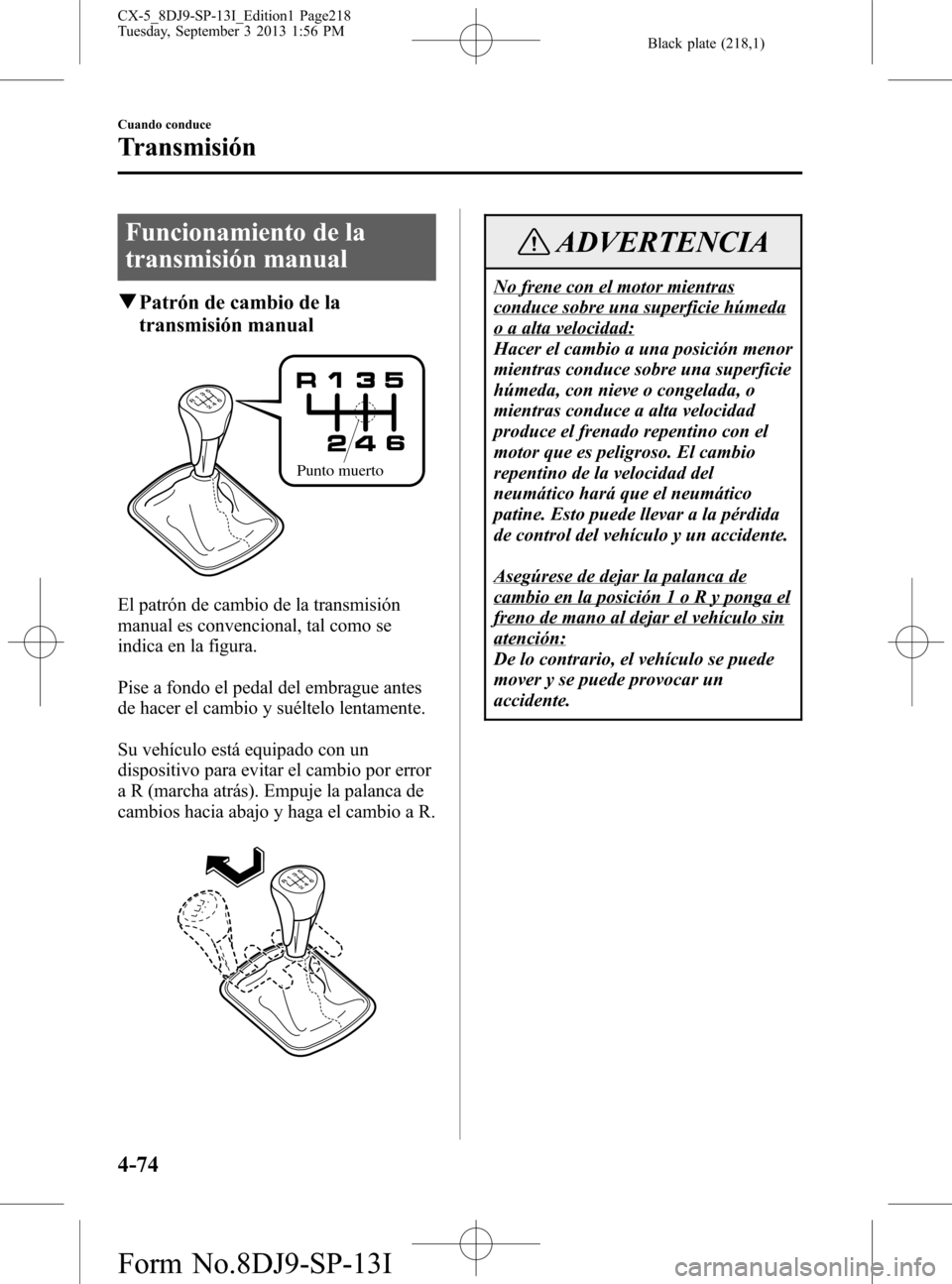

Funcionamiento de la
transmisión manual
qPatrón de cambio de la
transmisión manual
Punto muerto
El patrón de cambio de la transmisión
manual es convencional, tal como se
indica en la figura.
Pise a fondo el pedal del embrague antes
de hacer el cambio y suéltelo lentamente.
Su vehículo está equipado con un
dispositivo para evitar el cambio por error
a R (marcha atrás). Empuje la palanca de
cambios hacia abajo y haga el cambio a R.
ADVERTENCIA
No frene con el motor mientras
conduce sobre una superficie húmeda
o a alta velocidad:
Hacer el cambio a una posición menor
mientras conduce sobre una superficie
húmeda, con nieve o congelada, o
mientras conduce a alta velocidad
produce el frenado repentino con el
motor que es peligroso. El cambio
repentino de la velocidad del
neumático hará que el neumático
patine. Esto puede llevar a la pérdida
de control del vehículo y un accidente.
Asegúrese de dejar la palanca de
cambio en la posición 1 o R y ponga el
freno de mano al dejar el vehículo sin
atención:
De lo contrario, el vehículo se puede
mover y se puede provocar un
accidente.
4-74
Cuando conduce
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page218
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (219,1)

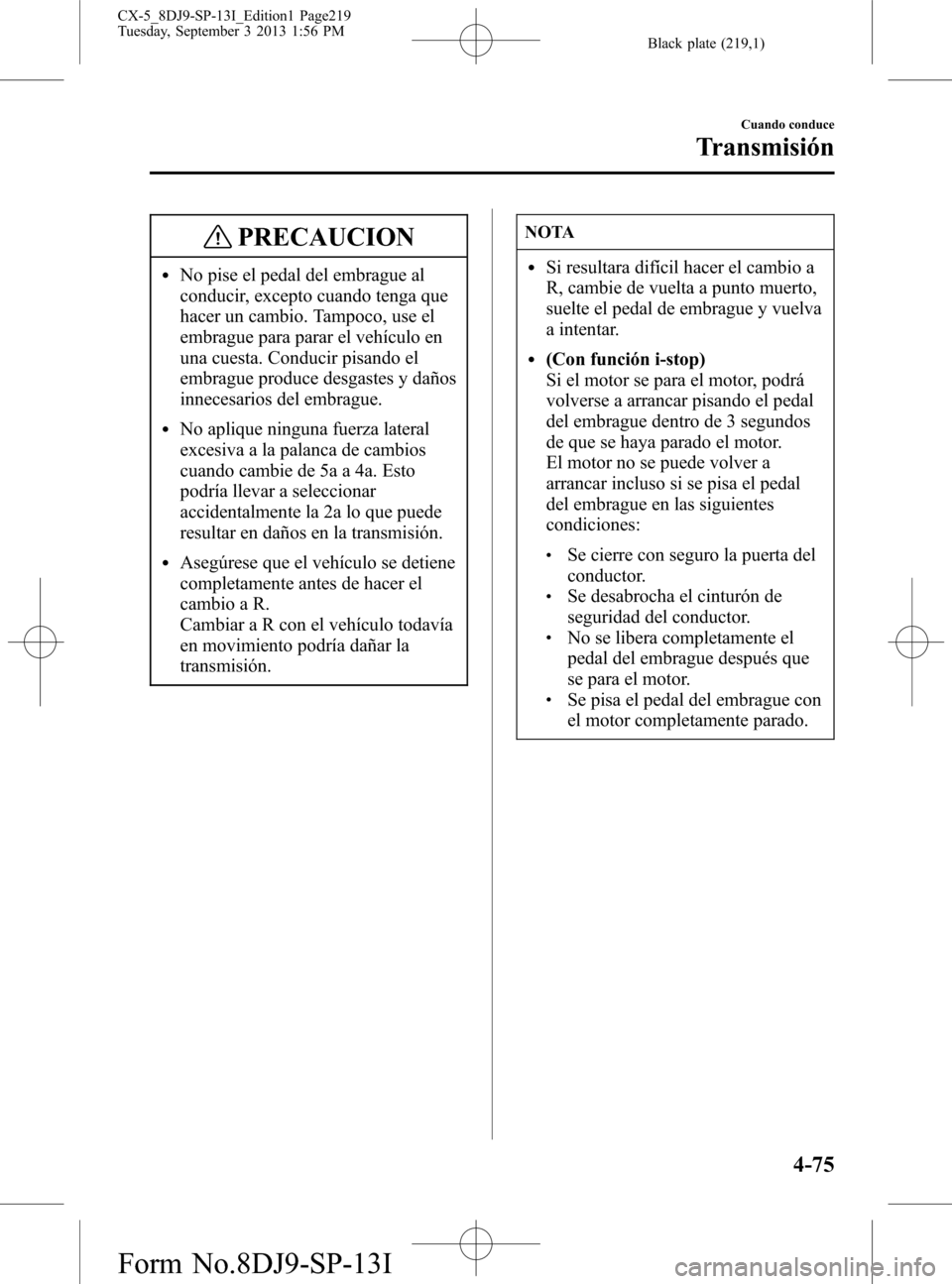

PRECAUCION
lNo pise el pedal del embrague al
conducir, excepto cuando tenga que
hacer un cambio. Tampoco, use el
embrague para parar el vehículo en
una cuesta. Conducir pisando el
embrague produce desgastes y daños
innecesarios del embrague.
lNo aplique ninguna fuerza lateral
excesiva a la palanca de cambios
cuando cambie de 5a a 4a. Esto
podría llevar a seleccionar
accidentalmente la 2a lo que puede
resultar en daños en la transmisión.
lAsegúrese que el vehículo se detiene
completamente antes de hacer el
cambio a R.
Cambiar a R con el vehículo todavía
en movimiento podría dañar la
transmisión.
NOTA
lSi resultara difícil hacer el cambio a
R, cambie de vuelta a punto muerto,
suelte el pedal de embrague y vuelva
a intentar.
l(Con función i-stop)
Si el motor se para el motor, podrá
volverse a arrancar pisando el pedal
del embrague dentro de 3 segundos
de que se haya parado el motor.
El motor no se puede volver a
arrancar incluso si se pisa el pedal
del embrague en las siguientes
condiciones:
lSe cierre con seguro la puerta del
conductor.
lSe desabrocha el cinturón de
seguridad del conductor.
lNo se libera completamente el
pedal del embrague después que
se para el motor.
lSe pisa el pedal del embrague con
el motor completamente parado.
Cuando conduce
Transmisión
4-75
CX-5_8DJ9-SP-13I_Edition1 Page219
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (220,1)

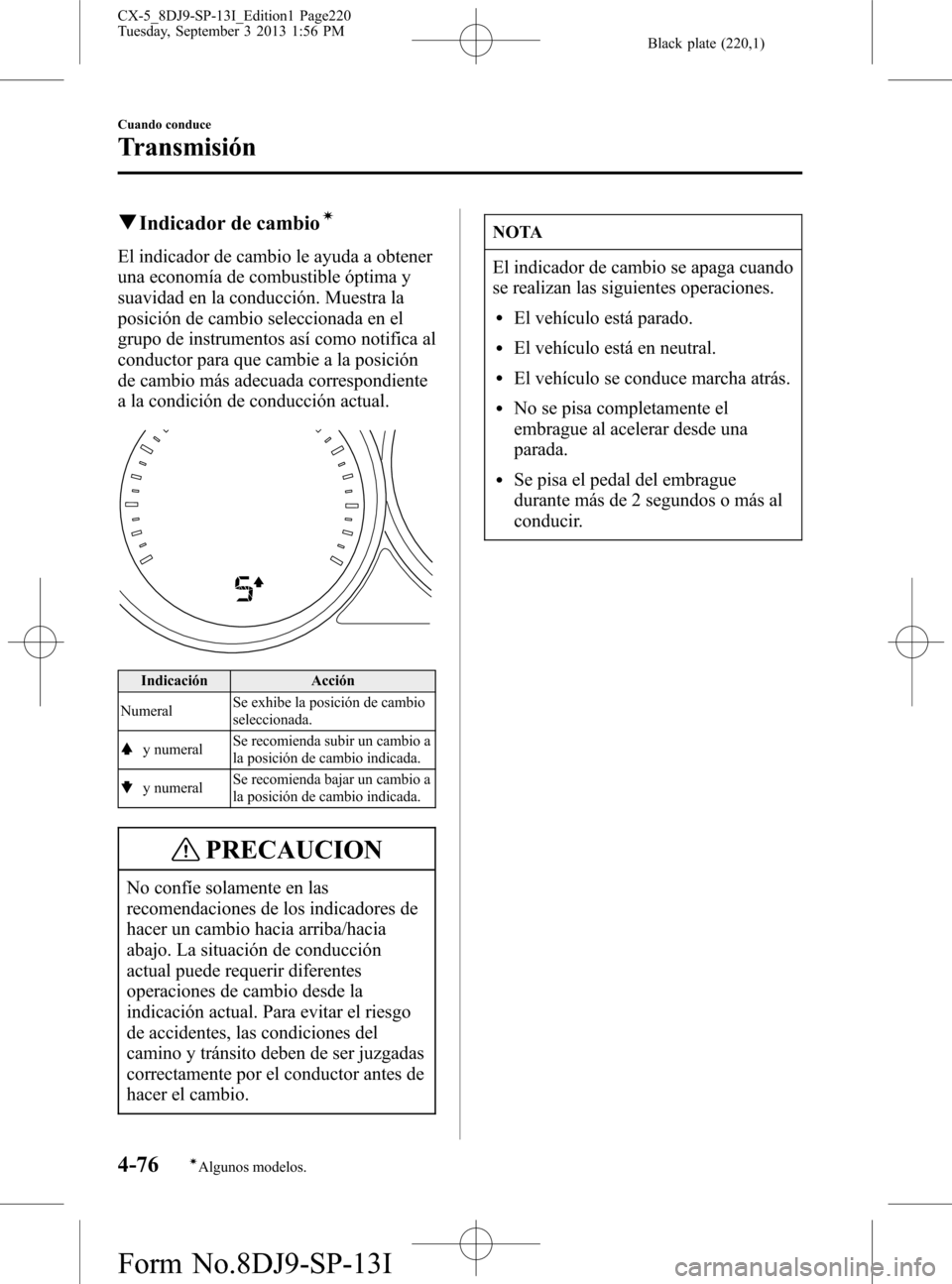

qIndicador de cambioí
El indicador de cambio le ayuda a obtener
una economía de combustible óptima y
suavidad en la conducción. Muestra la
posición de cambio seleccionada en el
grupo de instrumentos así como notifica al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.
Indicación Acción
NumeralSe exhibe la posición de cambio
seleccionada.
y numeralSe recomienda subir un cambio a
la posición de cambio indicada.
y numeralSe recomienda bajar un cambio a
la posición de cambio indicada.
PRECAUCION
No confíe solamente en las
recomendaciones de los indicadores de
hacer un cambio hacia arriba/hacia
abajo. La situación de conducción
actual puede requerir diferentes
operaciones de cambio desde la
indicación actual. Para evitar el riesgo
de accidentes, las condiciones del
camino y tránsito deben de ser juzgadas
correctamente por el conductor antes de
hacer el cambio.
NOTA
El indicador de cambio se apaga cuando
se realizan las siguientes operaciones.
lEl vehículo está parado.
lEl vehículo está en neutral.
lEl vehículo se conduce marcha atrás.
lNo se pisa completamente el
embrague al acelerar desde una
parada.
lSe pisa el pedal del embrague
durante más de 2 segundos o más al
conducir.
4-76
Cuando conduce
íAlgunos modelos.
Transmisión
CX-5_8DJ9-SP-13I_Edition1 Page220
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I
