MAZDA MODEL CX-5 2015 Betriebsanleitung (in German)

AUX/USB/iPod-Betriebsart
Wenn ein im Handel erhältliches
Audiogerät an der Zusatzbuchse
angeschlossen wird, erfolgt die
Wiedergabe über die
Fahrzeuglautsprecher.
Es wird ein impedanzfreier
Stereoministecker (3,5
) benötigt.
Wenden Sie sich für Einzelheiten an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Außerdem, wenn ein USB-Gerät oder ein
iPod an der USB-Buchse angeschlossen
wird, lassen sich die Dateien mit der
Audioanlage des Fahrzeugs wiedergeben.
HINWEIS
(Typ C/Typ D)
Der SD-Kartensteckplatz ist für das
Navigationssystem. Bei Fahrzeugen mit
Navigationssystem wird die SD-Karte
(Original Mazda) mit den Kartendaten
in den SD Kartensteckplatz eingesetzt.
Typ A/Typ B
Zusatzbuchse/USB-Buchse
Typ C/Typ D
Zusatzbuchse
USB-Buchse
Verwendung der AUX-Betriebsart (Typ
A/Typ B) .............................. Seite 5-76
Verwendung der USB-Betriebsart (Typ
A/Typ B) .............................. Seite 5-78
Verwendung der iPod-Betriebsart (Typ
A/Typ B) .............................. Seite 5-82
Verwendung der AUX-Betriebsart (Typ
C/Typ D) .............................. Seite 5-86
Verwendung der USB-Betriebsart (Typ
C/Typ D) .............................. Seite 5-86
WARNUNG
Stellen Sie den tragbaren Musikplayer,
bzw. ein ähnliches Gerät nicht
während der Fahrt ein:
Es ist gefährlich, während der Fahrt
Einstellungen am tragbaren
Musikplayer, bzw. einem ähnlichen
Gerät vorzunehmen, weil ein Verlust
der Fahrzeugbeherrschung zu einem
schweren Unfall führen kann. Stellen
Sie den tragbaren Musikplayer, bzw.
ein ähnliches Gerät nur bei
stillstehendem Fahrzeug ein.
5-74
Fahrzeuginnenraum
Audioanlage

VORSICHT
lFalls nicht verwendet, sollte der
Deckel für die Zusatz- und die USB-
Buchse immer geschlossen werden.
Falls Fremdkörper in die Zusatz- und
die USB-Buchse eindringen, können
Störungen verursacht werden.
lJe nach dem tragbaren, an der
Zubehörbuchse des Fahrzeugs
angeschlossenen Audiogerät können
Störgeräusche auftreten. (Falls
Störgeräusche auftreten, sollte die
Zusatzbuchse nicht verwendet
werden.)
HINWEIS
lDiese Betriebsart kann je nach dem
angeschlossenen tragbaren Gerät
nicht verwendet werden.
lVor der Verwendung der Zusatz- und
der USB-Buchse sollten Sie die
Bedienungsanleitung für das tragbare
Audiogerät lesen.
lVerwenden Sie für den Anschluss
eines tragbaren Musikplayers einen
im Handel erhältlichen
impedanzfreien Stereoministecker
(3,5
). Lesen Sie vor dem
Anschließen an der Zusatzbuchse die
Bedienungsanleitung des
anzuschließenden Gerätes.
lUm ein Entladen der Batterie zu
vermeiden, sollten Sie die
Zusatzbuchse nicht für längere Zeit
verwenden, wenn der Motor
abgestellt ist oder im Leerlauf läuft.
HINWEIS
lWenn ein Gerät an der Zusatz- oder
an der USB-Buchse angeschlossen
wird, können je nach Gerät
Störgeräusche auftreten. Falls ein
Gerät an der Zusatzbuchse des
Fahrzeugs angeschlossen ist, lassen
sich die Störgeräusche durch Lösen
von der Zusatzbuchse vermindern.
qAnschluss an der USB-Buchse
bzw. der Zusatzbuchse
Typ A/Typ B
USB-BuchseZusatzbuchse
Typ C/Typ D
USB-BuchseZusatzbuchse
Fahrzeuginnenraum
Audioanlage
5-75

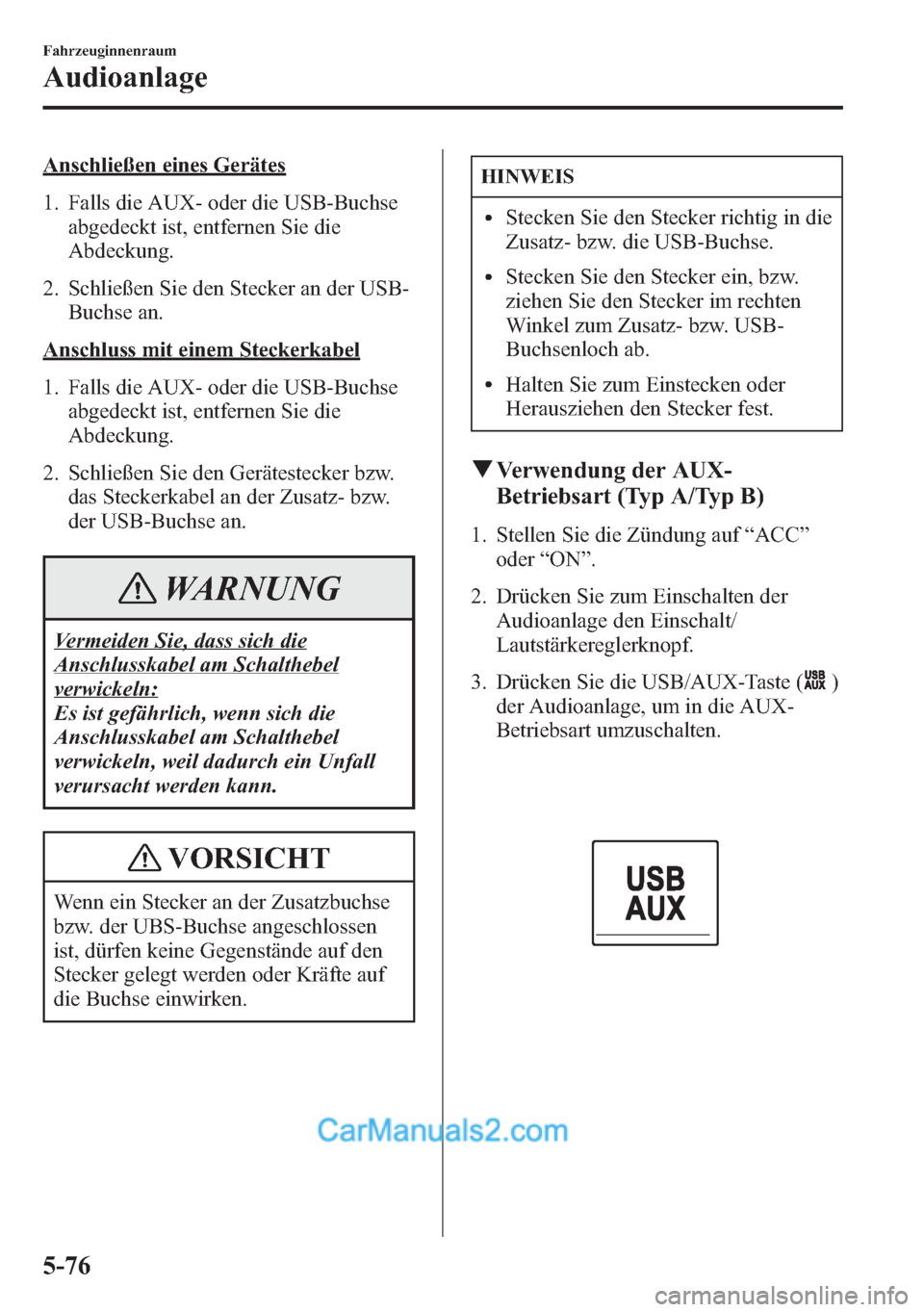

Anschließen eines Gerätes
1. Falls die AUX- oder die USB-Buchse
abgedeckt ist, entfernen Sie die
Abdeckung.
2. Schließen Sie den Stecker an der USB-
Buchse an.
Anschluss mit einem Steckerkabel
1. Falls die AUX- oder die USB-Buchse
abgedeckt ist, entfernen Sie die
Abdeckung.
2. Schließen Sie den Gerätestecker bzw.
das Steckerkabel an der Zusatz- bzw.
der USB-Buchse an.
WARNUNG
Vermeiden Sie, dass sich die
Anschlusskabel am Schalthebel
verwickeln:
Es ist gefährlich, wenn sich die
Anschlusskabel am Schalthebel
verwickeln, weil dadurch ein Unfall
verursacht werden kann.
VORSICHT
Wenn ein Stecker an der Zusatzbuchse
bzw. der UBS-Buchse angeschlossen
ist, dürfen keine Gegenstände auf den
Stecker gelegt werden oder Kräfte auf
die Buchse einwirken.
HINWEIS
lStecken Sie den Stecker richtig in die
Zusatz- bzw. die USB-Buchse.
lStecken Sie den Stecker ein, bzw.
ziehen Sie den Stecker im rechten
Winkel zum Zusatz- bzw. USB-
Buchsenloch ab.
lHalten Sie zum Einstecken oder
Herausziehen den Stecker fest.
qVerwendung der AUX-
Betriebsart (Typ A/Typ B)
1. Stellen Sie die Zündung auf“ACC”
oder“ON”.
2. Drücken Sie zum Einschalten der
Audioanlage den Einschalt/
Lautstärkereglerknopf.
3. Drücken Sie die USB/AUX-Taste (
)
der Audioanlage, um in die AUX-
Betriebsart umzuschalten.
5-76
Fahrzeuginnenraum
Audioanlage

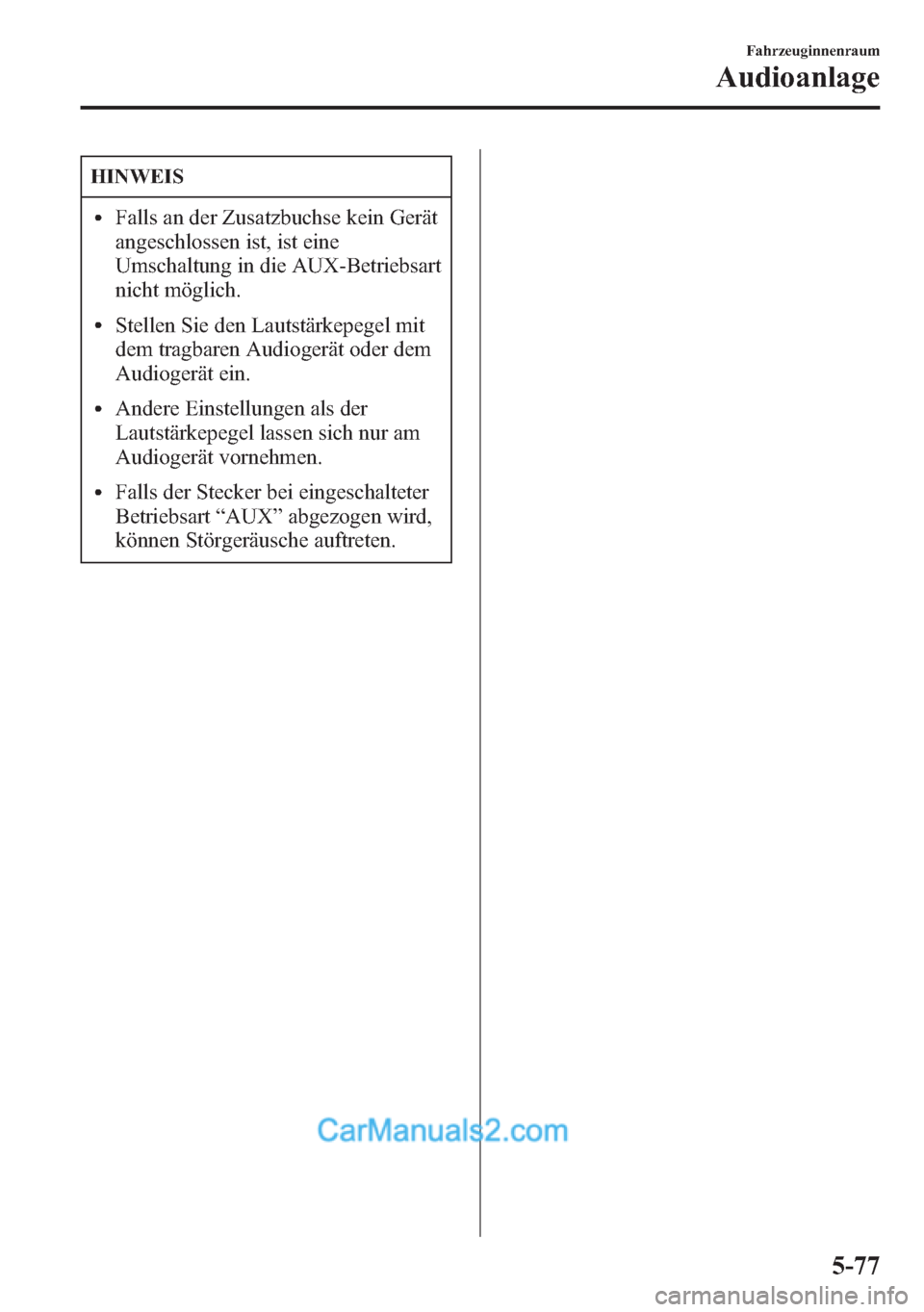

HINWEIS
lFalls an der Zusatzbuchse kein Gerät
angeschlossen ist, ist eine
Umschaltung in die AUX-Betriebsart
nicht möglich.
lStellen Sie den Lautstärkepegel mit
dem tragbaren Audiogerät oder dem
Audiogerät ein.
lAndere Einstellungen als der
Lautstärkepegel lassen sich nur am
Audiogerät vornehmen.
lFalls der Stecker bei eingeschalteter
Betriebsart“AUX”abgezogen wird,
können Störgeräusche auftreten.
Fahrzeuginnenraum
Audioanlage
5-77

qVerwendung der USB-Betriebsart (Typ A/Typ B)
USB/AUX-Taste
AnspieltasteTexttasteIn der Abbildung wird das Gerät
des Typs A gezeigt.
Titel ab/Rückspultaste Titel auf/Vorspultaste
Audioanzeige Zufallswiedergabetaste
Wiedergabe/Pausentaste
Wiederholtaste
Dateischeibe Ordner auf-Taste
Ordner ab-Taste
Bauart Wiedergabedaten
USB-Modus MP3/WMA/AAC-Datei
Dieses Gerät unterstützt kein USB 3.0-
Gerät. Außerdem können auch andere
Geräte je nach Modell und der Version
des Betriebssystems nicht unterstützt
werden.
Wiedergabe
1. Stellen Sie die Zündung auf“ACC”
oder“ON”.
2. Drücken Sie zum Einschalten der
Audioanlage den Einschalt/
Lautstärkereglerknopf.
3. Drücken Sie die USB/AUX-Taste
(
), um in die USB-Betriebsart
umzuschalten und mit der Wiedergabe
zu beginnen.
HINWEIS
lFür gewisse Geräte, wie
Smartphones ist für eine USB-
Verbindung eine
Einstellungsänderung notwendig.
lFalls kein USB-Gerät angeschlossen
ist, ist eine Umschaltung in die USB-
Betriebsart nicht möglich.
lFalls sich im USB-Gerät keine Daten
befinden, die wiedergegeben werden
können, blinkt die Anzeige“NO
CONTENTS”.
lDie Wiedergabe der USB-
Gerätedaten erfolgt in der
Reihenfolge der Ordnernummern.
Ordner ohne MP3/WMA/AAC-
Daten werden übersprungen.
lIn der USB-Betriebsart darf das
USB-Gerät nicht entfernt werden.
Die Daten können beschädigt
werden.
Pause
Drücken Sie die Wiedergabe/Pausentaste
(5), um die Wiedergabe zu unterbrechen.
5-78
Fahrzeuginnenraum
Audioanlage

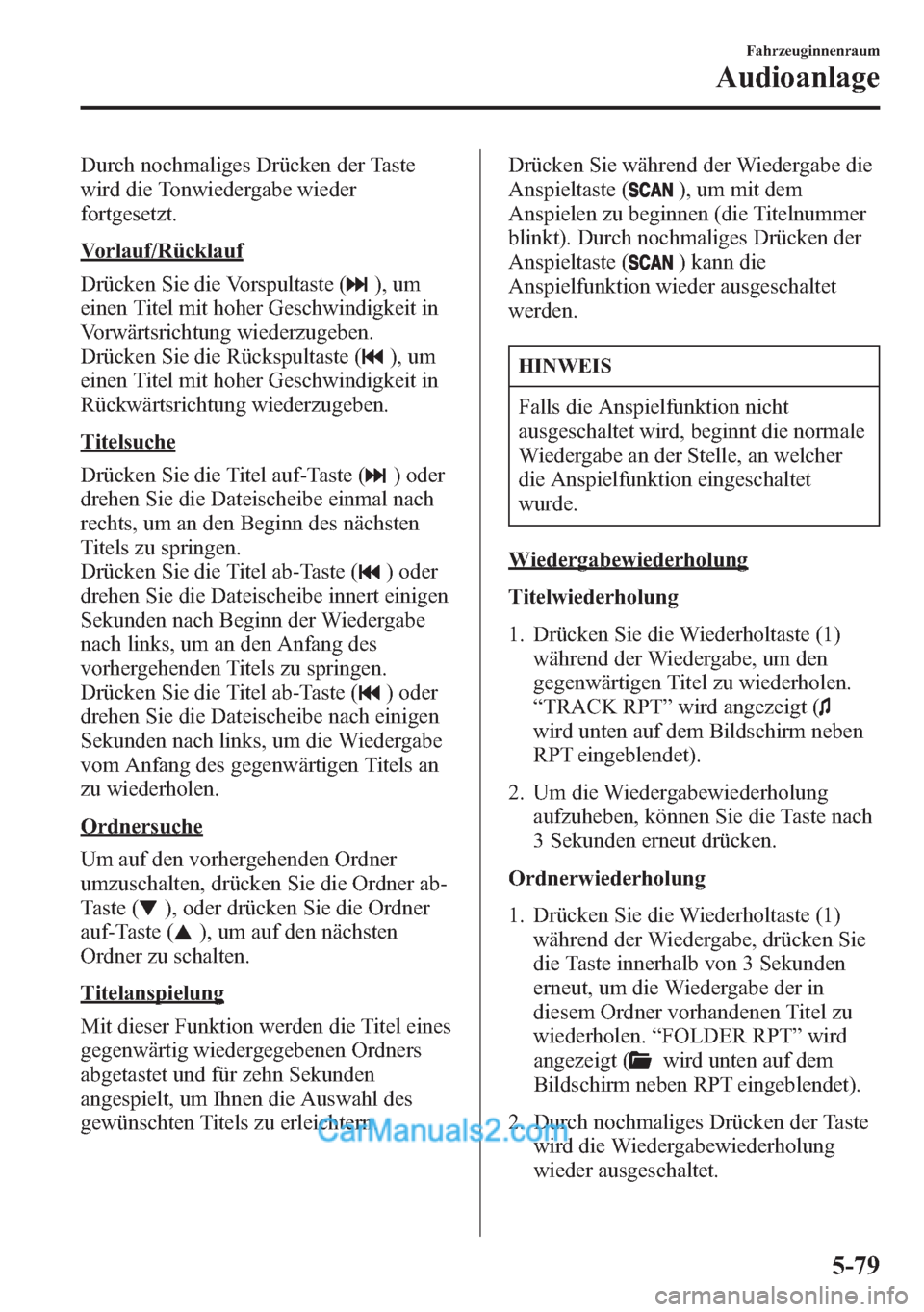

Durch nochmaliges Drücken der Taste
wird die Tonwiedergabe wieder
fortgesetzt.
Vorlauf/Rücklauf
Drücken Sie die Vorspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Vorwärtsrichtung wiederzugeben.
Drücken Sie die Rückspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Rückwärtsrichtung wiederzugeben.
Titelsuche
Drücken Sie die Titel auf-Taste (
) oder
drehen Sie die Dateischeibe einmal nach
rechts, um an den Beginn des nächsten
Titels zu springen.
Drücken Sie die Titel ab-Taste (
) oder
drehen Sie die Dateischeibe innert einigen
Sekunden nach Beginn der Wiedergabe
nach links, um an den Anfang des
vorhergehenden Titels zu springen.
Drücken Sie die Titel ab-Taste (
) oder
drehen Sie die Dateischeibe nach einigen
Sekunden nach links, um die Wiedergabe
vom Anfang des gegenwärtigen Titels an
zu wiederholen.
Ordnersuche
Um auf den vorhergehenden Ordner
umzuschalten, drücken Sie die Ordner ab-
Taste (
), oder drücken Sie die Ordner
auf-Taste (
), um auf den nächsten
Ordner zu schalten.
Titelanspielung
Mit dieser Funktion werden die Titel eines
gegenwärtig wiedergegebenen Ordners
abgetastet und für zehn Sekunden
angespielt, um Ihnen die Auswahl des
gewünschten Titels zu erleichtern.Drücken Sie während der Wiedergabe die
Anspieltaste (
), um mit dem
Anspielen zu beginnen (die Titelnummer
blinkt). Durch nochmaliges Drücken der
Anspieltaste (
) kann die
Anspielfunktion wieder ausgeschaltet
werden.
HINWEIS
Falls die Anspielfunktion nicht
ausgeschaltet wird, beginnt die normale
Wiedergabe an der Stelle, an welcher
die Anspielfunktion eingeschaltet
wurde.
Wiedergabewiederholung
Titelwiederholung
1. Drücken Sie die Wiederholtaste (1)
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“TRACK RPT”wird angezeigt (
wird unten auf dem Bildschirm neben
RPT eingeblendet).
2. Um die Wiedergabewiederholung
aufzuheben, können Sie die Taste nach
3 Sekunden erneut drücken.
Ordnerwiederholung
1. Drücken Sie die Wiederholtaste (1)
während der Wiedergabe, drücken Sie
die Taste innerhalb von 3 Sekunden
erneut, um die Wiedergabe der in
diesem Ordner vorhandenen Titel zu
wiederholen.“FOLDER RPT”wird
angezeigt (
wird unten auf dem
Bildschirm neben RPT eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.
Fahrzeuginnenraum
Audioanlage
5-79

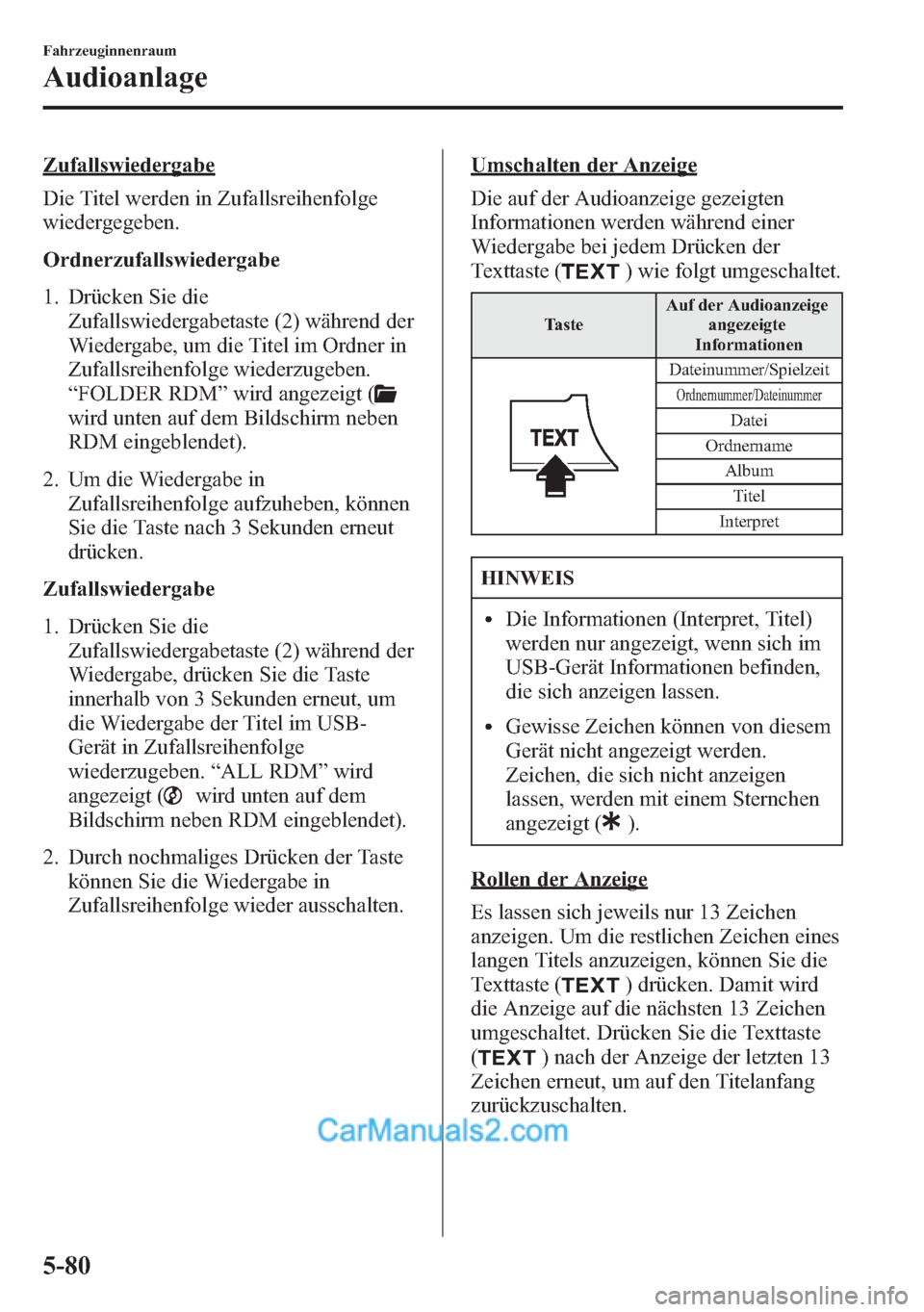

Zufallswiedergabe
Die Titel werden in Zufallsreihenfolge
wiedergegeben.
Ordnerzufallswiedergabe
1. Drücken Sie die
Zufallswiedergabetaste (2) während der
Wiedergabe, um die Titel im Ordner in
Zufallsreihenfolge wiederzugeben.
“FOLDER RDM”wird angezeigt (
wird unten auf dem Bildschirm neben
RDM eingeblendet).
2. Um die Wiedergabe in
Zufallsreihenfolge aufzuheben, können
Sie die Taste nach 3 Sekunden erneut
drücken.
Zufallswiedergabe
1. Drücken Sie die
Zufallswiedergabetaste (2) während der
Wiedergabe, drücken Sie die Taste
innerhalb von 3 Sekunden erneut, um
die Wiedergabe der Titel im USB-
Gerät in Zufallsreihenfolge
wiederzugeben.“ALL RDM”wird
angezeigt (
wird unten auf dem
Bildschirm neben RDM eingeblendet).
2. Durch nochmaliges Drücken der Taste
können Sie die Wiedergabe in
Zufallsreihenfolge wieder ausschalten.
Umschalten der Anzeige
Die auf der Audioanzeige gezeigten
Informationen werden während einer
Wiedergabe bei jedem Drücken der
Texttaste (
) wie folgt umgeschaltet.
TasteAuf der Audioanzeige
angezeigte
Informationen
Dateinummer/Spielzeit
Ordnernummer/Dateinummer
Datei
Ordnername
Album
Titel
Interpret
HINWEIS
lDie Informationen (Interpret, Titel)
werden nur angezeigt, wenn sich im
USB-Gerät Informationen befinden,
die sich anzeigen lassen.
lGewisse Zeichen können von diesem
Gerät nicht angezeigt werden.
Zeichen, die sich nicht anzeigen
lassen, werden mit einem Sternchen
angezeigt (
).
Rollen der Anzeige
Es lassen sich jeweils nur 13 Zeichen
anzeigen. Um die restlichen Zeichen eines
langen Titels anzuzeigen, können Sie die
Texttaste (
) drücken. Damit wird
die Anzeige auf die nächsten 13 Zeichen
umgeschaltet. Drücken Sie die Texttaste
(
) nach der Anzeige der letzten 13
Zeichen erneut, um auf den Titelanfang
zurückzuschalten.
5-80
Fahrzeuginnenraum
Audioanlage

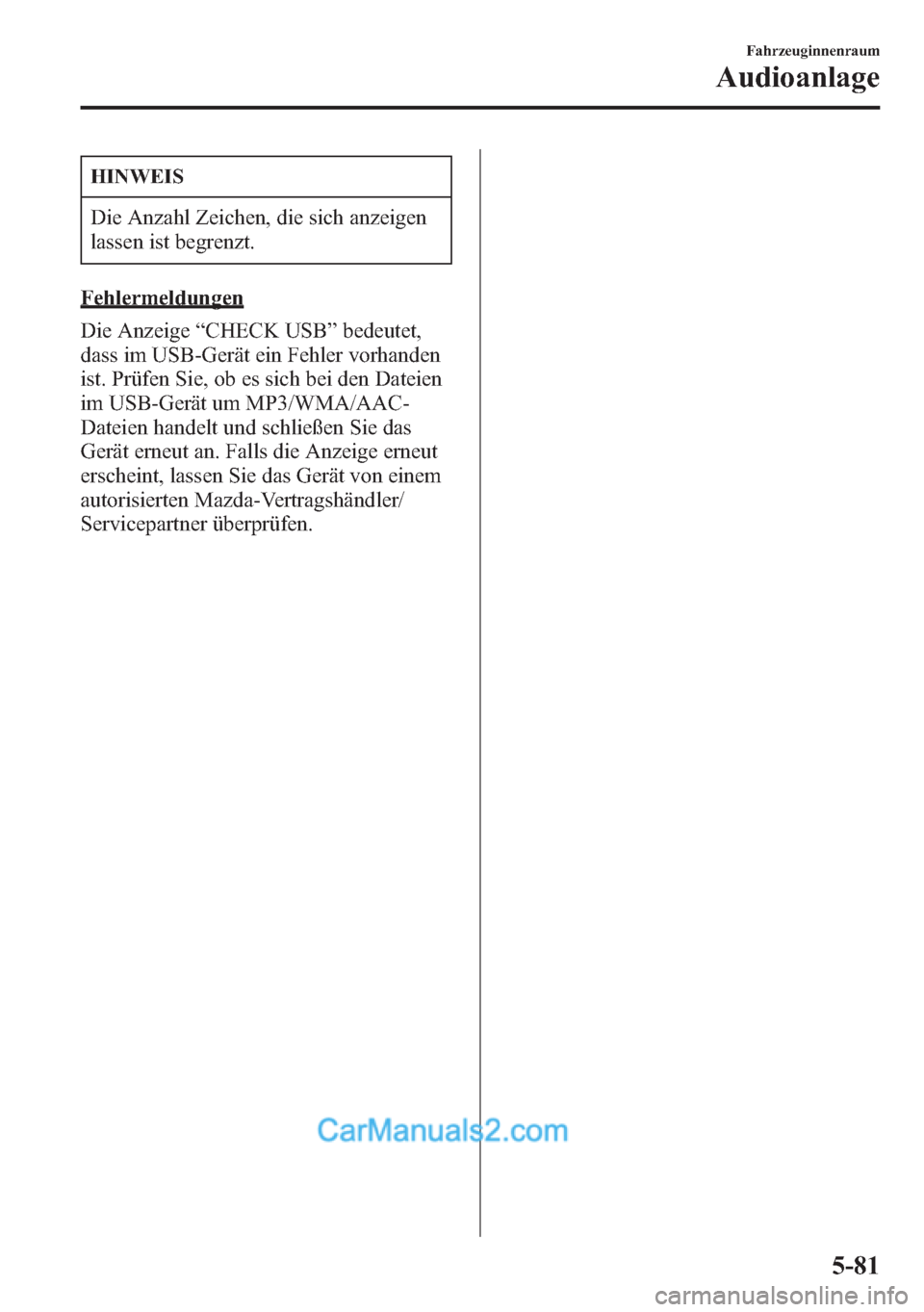

HINWEIS
Die Anzahl Zeichen, die sich anzeigen
lassen ist begrenzt.
Fehlermeldungen
Die Anzeige“CHECK USB”bedeutet,
dass im USB-Gerät ein Fehler vorhanden
ist. Prüfen Sie, ob es sich bei den Dateien
im USB-Gerät um MP3/WMA/AAC-
Dateien handelt und schließen Sie das
Gerät erneut an. Falls die Anzeige erneut
erscheint, lassen Sie das Gerät von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
Fahrzeuginnenraum
Audioanlage
5-81

qVerwendung der iPod-Betriebsart (Typ A/Typ B)
Anspieltaste TexttasteTitel ab/Rückspultaste Titel auf/Vorspultaste
DateischeibeAudioanzeige Zufallswiedergabetaste
Wiedergabe/Pausentaste
WiederholtasteIn der Abbildung wird das
Gerät des T
yps A gezeigt.
USB/AUX-Taste Listen auf-Taste
Listen ab-TasteKategorie ab-Taste Kategorie auf-Taste
Je nach Modell und der Version des
Betriebssystems kann ein iPod nicht
kompatibel sein. In diesem Fall erscheint
eine Fehlermeldung.
HINWEIS
Die iPod-Funktionen des iPods lassen
sich bei angeschlossenem iPod nicht
bedienen, weil das Gerät die iPod-
Funktionen steuert.
Wiedergabe
1. Stellen Sie die Zündung auf“ACC”
oder“ON”.
2. Drücken Sie zum Einschalten der
Audioanlage den Einschalt/
Lautstärkereglerknopf.
3. Drücken Sie die USB/AUX-Taste
(
), um in die iPod-Betriebsart
umzuschalten und mit der Wiedergabe
zu beginnen.
HINWEIS
lWenn kein iPod angeschlossen ist,
kann nicht in die iPod-Betriebsart
umgeschaltet werden.
lFalls sich im iPod keine Daten
befinden, die wiedergegeben werden
können, wird“NO CONTENTS”
angezeigt.
lIn der iPod-Betriebsart darf der iPod
nicht entfernt werden. Die Daten
können sonst beschädigt werden.
Pause
Drücken Sie die Wiedergabe/Pausentaste
(5), um die Wiedergabe zu unterbrechen.
Durch nochmaliges Drücken der Taste
wird die Tonwiedergabe wieder
fortgesetzt.
Vorlauf/Rücklauf
Drücken Sie die Vorspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Vorwärtsrichtung wiederzugeben.
Drücken Sie die Rückspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Rückwärtsrichtung wiederzugeben.
5-82
Fahrzeuginnenraum
Audioanlage

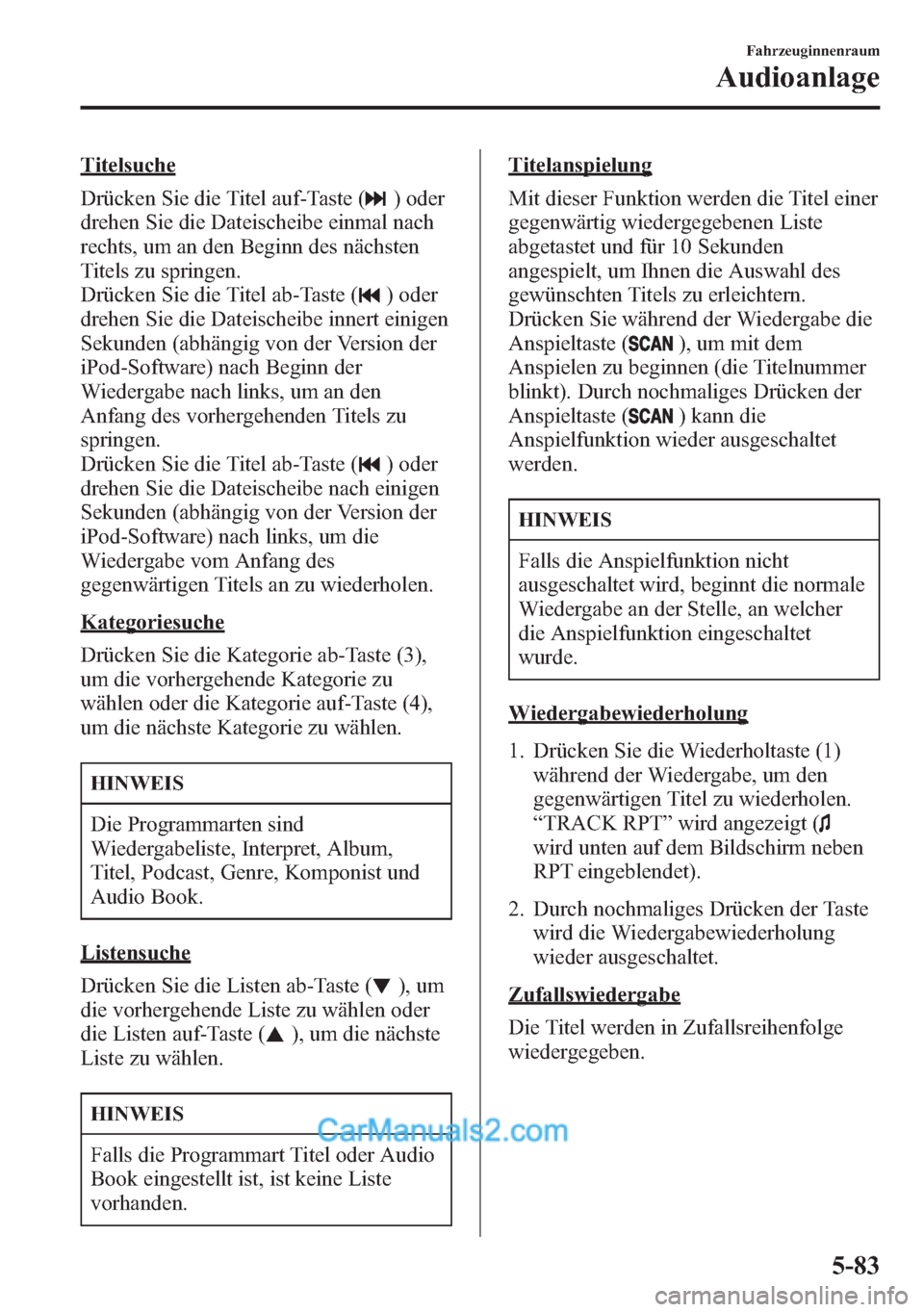

Titelsuche
Drücken Sie die Titel auf-Taste (
) oder
drehen Sie die Dateischeibe einmal nach
rechts, um an den Beginn des nächsten
Titels zu springen.
Drücken Sie die Titel ab-Taste (
) oder
drehen Sie die Dateischeibe innert einigen
Sekunden (abhängig von der Version der
iPod-Software) nach Beginn der
Wiedergabe nach links, um an den
Anfang des vorhergehenden Titels zu
springen.
Drücken Sie die Titel ab-Taste (
) oder
drehen Sie die Dateischeibe nach einigen
Sekunden (abhängig von der Version der
iPod-Software) nach links, um die
Wiedergabe vom Anfang des
gegenwärtigen Titels an zu wiederholen.
Kategoriesuche
Drücken Sie die Kategorie ab-Taste (3),
um die vorhergehende Kategorie zu
wählen oder die Kategorie auf-Taste (4),
um die nächste Kategorie zu wählen.
HINWEIS
Die Programmarten sind
Wiedergabeliste, Interpret, Album,
Titel, Podcast, Genre, Komponist und
Audio Book.
Listensuche
Drücken Sie die Listen ab-Taste (
), um
die vorhergehende Liste zu wählen oder
die Listen auf-Taste (
), um die nächste
Liste zu wählen.
HINWEIS
Falls die Programmart Titel oder Audio
Book eingestellt ist, ist keine Liste
vorhanden.
Titelanspielung
Mit dieser Funktion werden die Titel einer
gegenwärtig wiedergegebenen Liste
abgetastet und für 10 Sekunden
angespielt, um Ihnen die Auswahl des
gewünschten Titels zu erleichtern.
Drücken Sie während der Wiedergabe die
Anspieltaste (
), um mit dem
Anspielen zu beginnen (die Titelnummer
blinkt). Durch nochmaliges Drücken der
Anspieltaste (
) kann die
Anspielfunktion wieder ausgeschaltet
werden.
HINWEIS
Falls die Anspielfunktion nicht
ausgeschaltet wird, beginnt die normale
Wiedergabe an der Stelle, an welcher
die Anspielfunktion eingeschaltet
wurde.
Wiedergabewiederholung
1. Drücken Sie die Wiederholtaste (1)
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“TRACK RPT”wird angezeigt (
wird unten auf dem Bildschirm neben
RPT eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.
Zufallswiedergabe
Die Titel werden in Zufallsreihenfolge
wiedergegeben.
Fahrzeuginnenraum
Audioanlage
5-83
