MAZDA MODEL CX-5 2015 Brukerhåndbok (in Norwegian)

6-13
Vedlikehold og pleie
Planlagt vedlikehold
Russland/Hviterussland
SKYACTIV-D 2.2
Vedlikeholdsintervall
Det som kommer først av antall måneder eller km.
Måneder1224364860728496108120132144
×1 000 km102030405060708090100110120
Drivremmer*1IIII
Motorolje*2*3RRRRRRRRRRRR
Oljefilter*2RRRRRRRRRRRR
DrivstoffilterRussland Skift ut hver 60 000 km.
Hviterussland R R R R
Drivstoffinnsprøytingssystem
*4IIII
Luftfilter*5CCRCCRCCRCCR
Kjølesystem IIIIII
Kjølevæske
*6Skift ut først etter 200 000 km eller 10 år.
Hver 100 000 km eller 5 år etter dette.
Drivstoffrør og -slangerRussland IIIIII
Hviterussland IIIIIIIIIIII
Batteri
*7IIIIIIIIIIII
Bremserør, -slanger og -koblinger IIIIIIIIIIII
Bremsevæske
*7RRRRRR
Parkeringsbrems IIIIIIIIIIII
Skivebremser IIIIIIIIIIII
Styring og styrestag IIIIIIIIIIII
Differensialolje bak
*9*10
Overføringsolje*10
Oppheng foran og bak, aksialspill i kulelagre
og hjullagreIIIIIIIIIIII
Støvmansjetter på drivaksel IIIIIIIIIIII
Eksosanlegg og varmeskjold IIIIIIIIIIII
Bolter og muttere på chassis og karosseri TTTTTTTTTTTT
Hengsler og låser LLLLLLLLLLLL
Alle elektriske systemer IIIIIIIIIIII
Karosseriets tilstand
(rust, korrosjon og hull)Kontroller hvert år.
Pollenfilter (utstyrsavhengig)RRRRRR
Dekk (inkludert reservehjul)
(med dekktrykkregulering)
*11*12IIIIIIIIIIII
Punkteringsreparasjonssett
(utstyrsavhengig)
*13Kontroller hvert år.

6-14
Vedlikehold og pleie
Planlagt vedlikehold
Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
C: Rengjør
T: Stram til
L: Smør
Merknader:
*1 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen brukes primært under noen av de følgende forholdene, må drivremmer undersøkes minst hver
10 000 km eller hver 12. måned.
a) Kjøring under støvete forhold
b) Lange perioder på tomgang eller lav hastighet
c) Kjøring i lange perioder i kalde temperaturer og regelmessing kjøring av bare korte strekninger
d) Kjøring under ekstremt varme forhold
e) Kontinuerlig kjøring i fjellterreng
*2 Hvis bilen primært brukes under noen av de følgende forholdene, bør motoroljen og oljefilteret skiftes hver
5 000. km eller etter 6 måneder.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
d) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
e) Kjøring under ekstremt varme forhold
f) Konstant kjøring under fjellforhold
*3 For SKYACTIV-D 2.2 skal du tilbakestille motoroljedata etter å ha skiftet den.
*4 Gjennomfør korreksjon av mengden av drivstoff som sprøytes inn.
*5 Hvis bilen brukes i området med mye støv eller sand, må luftfilteret rengjøres hver 5 000 km eller hver
6. måned.
*6 Bruk av FL-22 anbefales ved skifte av kjølevæske. Bruk av annen kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og kjølesystemet.
*7 Kontroller batteriets elektrolyttnivå, elektrolyttens egenvekt og utseende. Det forseglede batteriet krever bare
inspeksjon av utseendet.
*8 Hvis bremsene brukes mye (for eksempel kontinuerlig hardkjøring eller fjellkjøring) eller hvis bilen brukes
i klima med ekstrem luftfuktighet, bør bremsevæsken skiftes hvert år.
*9 Hvis bilen primært brukes under noen av følgende forhold, bør differensialoljen bak skiftes hver 40,000 km.
a) Trekk av tilhenger eller bruk av takgrind
b) Kjøring under forhold med mye støv, sand eller fuktighet
c) Lange perioder på tomgang eller med lav hastighet
d) Gjentatte korte turer på mindre enn 16 km
*10 Hvis denne komponenten har blitt senket ned i vann, bør oljen skiftes.
*11 Dekkrotasjon anbefales hver 10 000 km.
*12 Det må utføres initialisering av dekktrykkovervåkingssystemet (TPMS) slik at det kan fungere som det skal
(utstyrsavhengig).
*13 Kontroller utløpsdatoen på dekktetningsmiddelet hvert år i forbindelse med det periodiske vedlikeholdet.
Skift ut flasken med dekktetningsmiddel med en ny i god tid før utløpsdatoen.

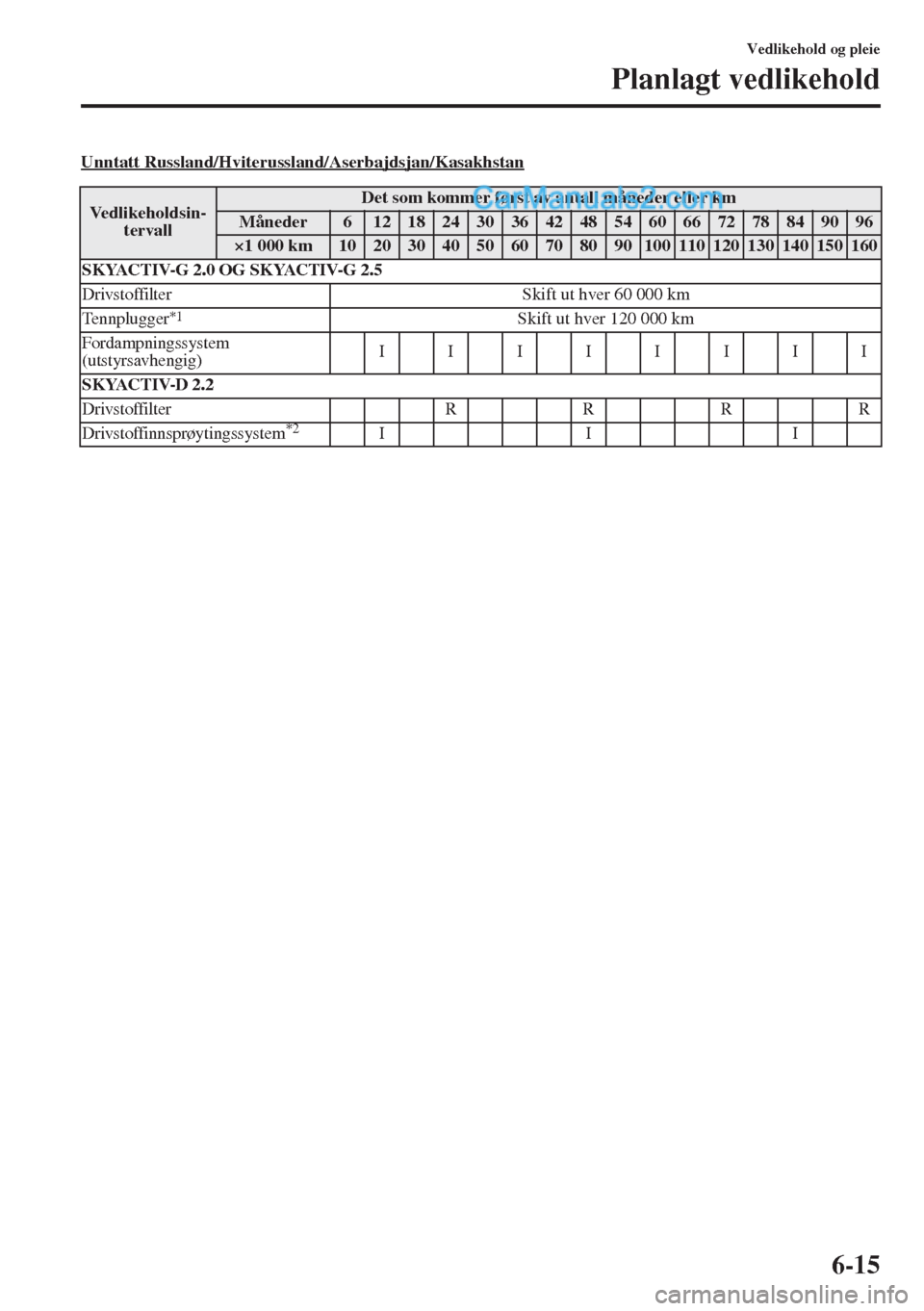

6-15
Vedlikehold og pleie
Planlagt vedlikehold
Unntatt Russland/Hviterussland/Aserbajdsjan/Kasakhstan
Vedlikeholdsin-
tervallDet som kommer først av antall måneder eller km
Måneder6121824303642485460667278849096
×1 000 km102030405060708090100110120130140150160
SKYACTIV-G 2.0 OG SKYACTIV-G 2.5
Drivstoffilter Skift ut hver 60 000 km
Tennplugger
*1Skift ut hver 120 000 km
Fordampningssystem
(utstyrsavhengig)IIIIIIII
SKYACTIV-D 2.2
Drivstoffilter RRRR
Drivstoffinnsprøytingssystem
*2III

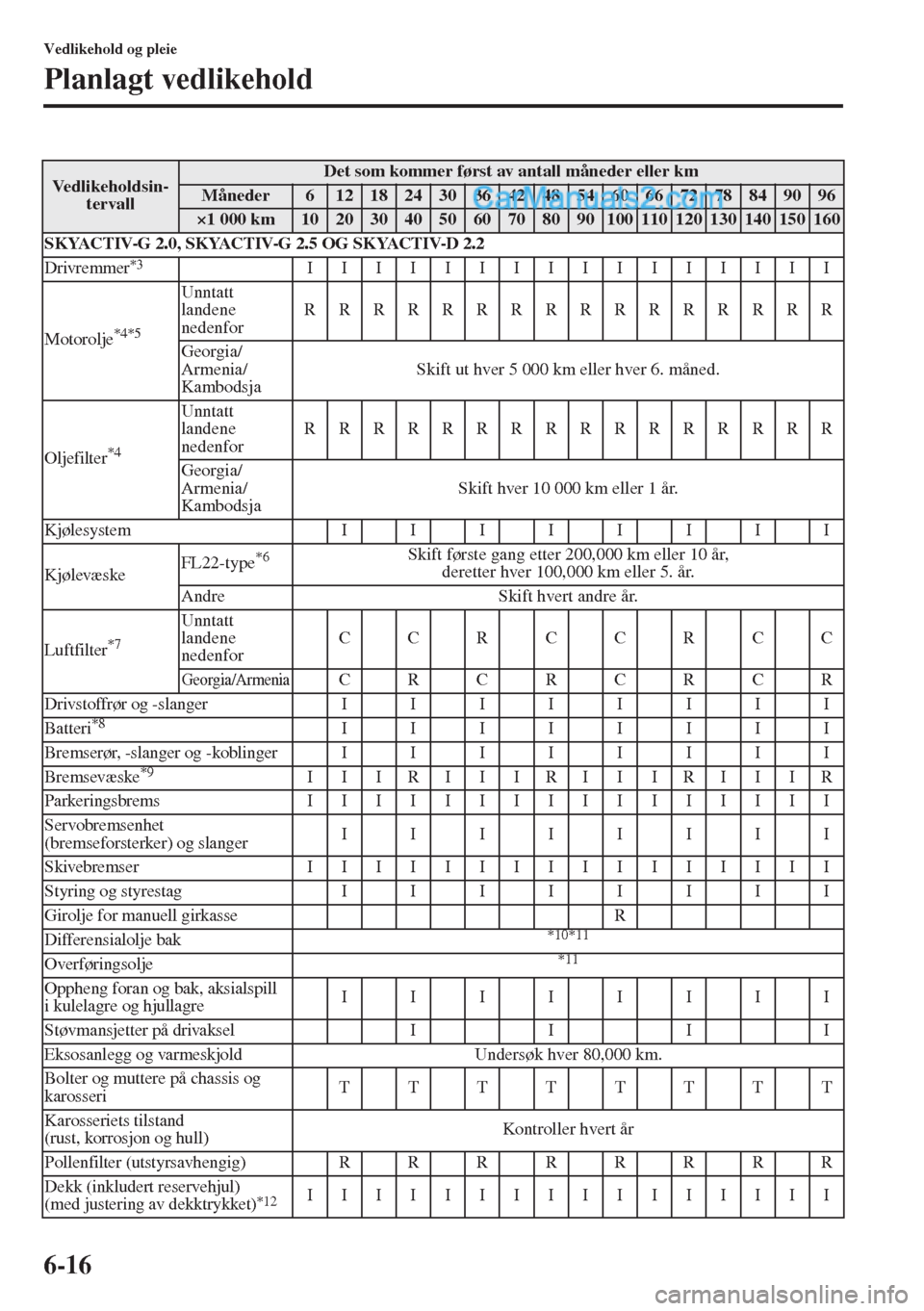

6-16
Vedlikehold og pleie
Planlagt vedlikehold
Vedlikeholdsin-
tervallDet som kommer først av antall måneder eller km
Måneder6121824303642485460667278849096
×1 000 km102030405060708090100110120130140150160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 OG SKYACTIV-D 2.2
Drivremmer
*3IIIIIIIIIIIIIIII
Motorolje
*4*5
Unntatt
landene
nedenforRRRRRRRRRRRRRRRR
Georgia/
Armenia/
KambodsjaSkift ut hver 5 000 km eller hver 6. måned.
Oljefilter
*4
Unntatt
landene
nedenforRRRRRRRRRRRRRRRR
Georgia/
Armenia/
KambodsjaSkift hver 10 000 km eller 1 år.
Kjølesystem IIIIIIII
KjølevæskeFL22-type
*6Skift første gang etter 200,000 km eller 10 år,
deretter hver 100,000 km eller 5. år.
Andre Skift hvert andre år.
Luftfilter
*7
Unntatt
landene
nedenforCCRCCRCC
Georgia/ArmeniaCRCRCRCR
Drivstoffrør og -slanger IIIIIIII
Batteri
*8IIIIIIII
Bremserør, -slanger og -koblinger I I I I I I I I
Bremsevæske
*9IIIRIIIRIIIRIIIR
Parkeringsbrems IIIIIIIIIIIIIIII
Servobremsenhet
(bremseforsterker) og slangerIIIIIIII
Skivebremser IIIIIIIIIIIIIIII
Styring og styrestag IIIIIIII
Girolje for manuell girkasse R
Differensialolje bak
*10*11
Overføringsolje*11
Oppheng foran og bak, aksialspill
i kulelagre og hjullagreIIIIIIII
Støvmansjetter på drivaksel I I I I
Eksosanlegg og varmeskjold Undersøk hver 80,000 km.
Bolter og muttere på chassis og
karosseriTTTTTTTT
Karosseriets tilstand
(rust, korrosjon og hull)Kontroller hvert år
Pollenfilter (utstyrsavhengig) R R R R R R R R
Dekk (inkludert reservehjul)
(med justering av dekktrykket)
*12IIIIIIIIIIIIIIII

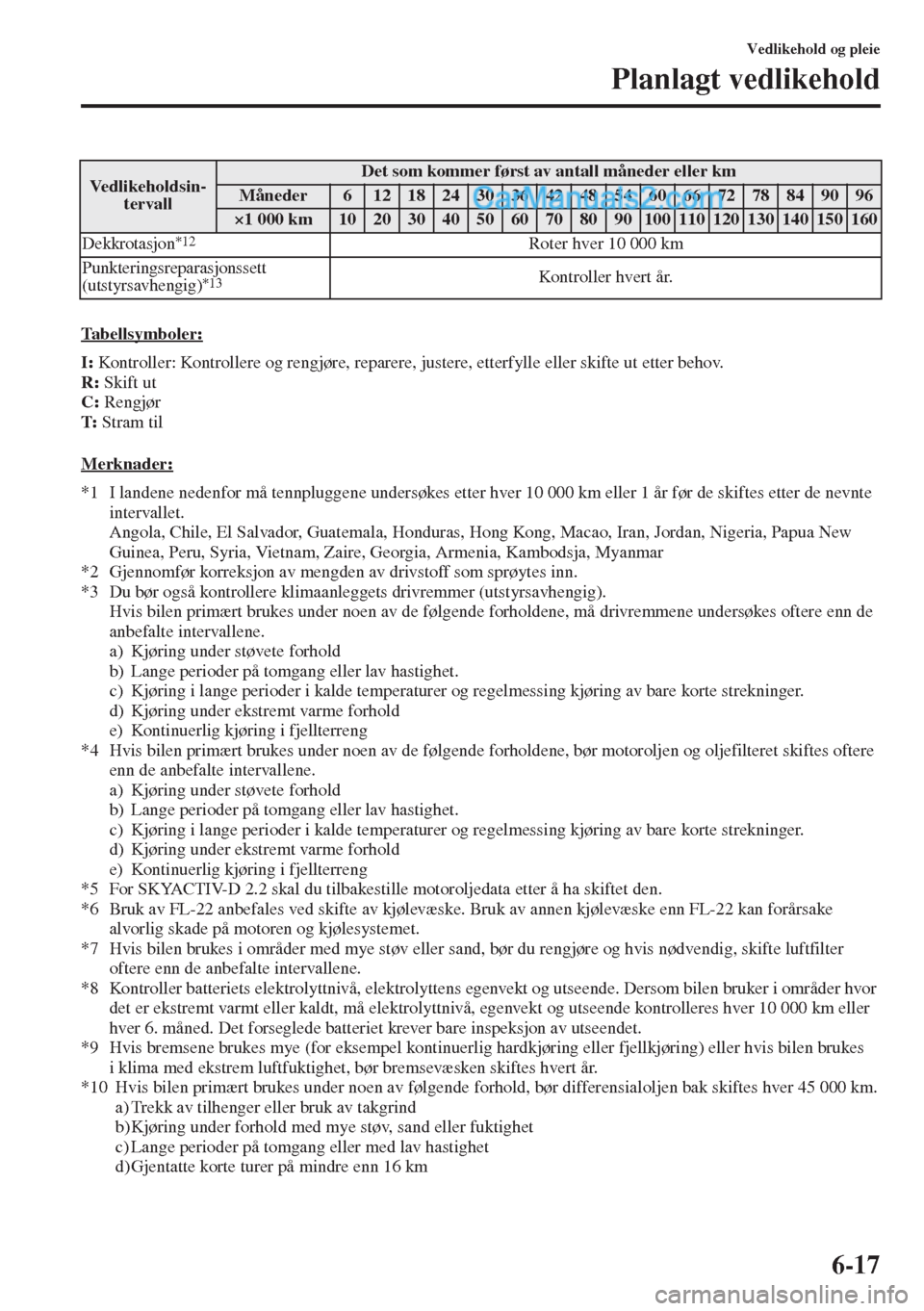

6-17
Vedlikehold og pleie
Planlagt vedlikehold
Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
C: Rengjør
T: Stram til
Merknader:
*1 I landene nedenfor må tennpluggene undersøkes etter hver 10 000 km eller 1 år før de skiftes etter de nevnte
intervallet.
Angola, Chile, El Salvador, Guatemala, Honduras, Hong Kong, Macao, Iran, Jordan, Nigeria, Papua New
Guinea, Peru, Syria, Vietnam, Zaire, Georgia, Armenia, Kambodsja, Myanmar
*2 Gjennomfør korreksjon av mengden av drivstoff som sprøytes inn.
*3 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen primært brukes under noen av de følgende forholdene, må drivremmene undersøkes oftere enn de
anbefalte intervallene.
a) Kjøring under støvete forhold
b) Lange perioder på tomgang eller lav hastighet.
c) Kjøring i lange perioder i kalde temperaturer og regelmessing kjøring av bare korte strekninger.
d) Kjøring under ekstremt varme forhold
e) Kontinuerlig kjøring i fjellterreng
*4 Hvis bilen primært brukes under noen av de følgende forholdene, bør motoroljen og oljefilteret skiftes oftere
enn de anbefalte intervallene.
a) Kjøring under støvete forhold
b) Lange perioder på tomgang eller lav hastighet.
c) Kjøring i lange perioder i kalde temperaturer og regelmessing kjøring av bare korte strekninger.
d) Kjøring under ekstremt varme forhold
e) Kontinuerlig kjøring i fjellterreng
*5 For SKYACTIV-D 2.2 skal du tilbakestille motoroljedata etter å ha skiftet den.
*6 Bruk av FL-22 anbefales ved skifte av kjølevæske. Bruk av annen kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og kjølesystemet.
*7 Hvis bilen brukes i områder med mye støv eller sand, bør du rengjøre og hvis nødvendig, skifte luftfilter
oftere enn de anbefalte intervallene.
*8 Kontroller batteriets elektrolyttnivå, elektrolyttens egenvekt og utseende. Dersom bilen bruker i områder hvor
det er ekstremt varmt eller kaldt, må elektrolyttnivå, egenvekt og utseende kontrolleres hver 10 000 km eller
hver 6. måned. Det forseglede batteriet krever bare inspeksjon av utseendet.
*9 Hvis bremsene brukes mye (for eksempel kontinuerlig hardkjøring eller fjellkjøring) eller hvis bilen brukes
i klima med ekstrem luftfuktighet, bør bremsevæsken skiftes hvert år.
*10 Hvis bilen primært brukes under noen av følgende forhold, bør differensialoljen bak skiftes hver 45 000 km.
a) Trekk av tilhenger eller bruk av takgrind
b) Kjøring under forhold med mye støv, sand eller fuktighet
c) Lange perioder på tomgang eller med lav hastighet
d) Gjentatte korte turer på mindre enn 16 km
Vedlikeholdsin-
tervallDet som kommer først av antall måneder eller km
Måneder6121824303642485460667278849096
×1 000 km102030405060708090100110120130140150160
Dekkrotasjon*12Roter hver 10 000 km
Punkteringsreparasjonssett
(utstyrsavhengig)
*13Kontroller hvert år.

6-18
Vedlikehold og pleie
Planlagt vedlikehold
*11 Hvis denne komponenten har blitt senket ned i vann, bør oljen skiftes.
*12 Det må utføres initialisering av dekktrykkovervåkingssystemet (TPMS) slik at det kan fungere som det skal
(utstyrsavhengig).
*13 Kontroller utløpsdatoen på dekktetningsmiddelet hvert år i forbindelse med det periodiske vedlikeholdet.
Skift ut flasken med dekktetningsmiddel med en ny i god tid før utløpsdatoen.

6-19
Vedlikehold og pleie
Planlagt vedlikehold
tVedlikeholdsovervåking (Type A/Type B)
”Oljeskift” med fleksibel innstilling*1 er tilgjengelig. Ta kontakt med et autorisert Mazda-
verksted for detaljer*2. Når innstillingen for fleksibelt vedlikehold av motorolje er valgt, vil
skiftenøkkelindikatorlampen i instrumentpanelet tennes når gjenværende levetid for oljen
er under 500 km, eller hvis det er under 15 dager igjen (det som kommer først).
Tilbakestillingsmetode
Trykk og hold inne TRIP-knappen med tenningen slått av, og slå den deretter på. Fortsett
å trykke på TRIP-knappen i mer enn 5 sekunder. Hovedvarsellampen vil blinke i et par
sekunder når tilbakestillingen er fullført.
*1 Den fleksible vedlikeholdsinnstillingen for motorolje er tilgjengelig (kun noen
modeller). På grunnlag av motorens driftsforhold beregner kjørecomputeren oljens
gjenværende levetid.
*2 Når den fleksible vedlikeholdsinnstillingen for motorolje er valgt, må systemet
tilbakestilles hver gang det skiftes motorolje, uansett hva som står på
skiftenøkkelindikatorlampen på displayet.
tVedlikeholdsovervåking (Type C / Type D)
1. Velg -ikonet på hjemmeskjermbildet for å vise ”Programmer” -skjermbildet.
2. Velg ”Vedlikehold” for å vise skjermbildet med vedlikeholdslisten.
3. Skift kategori og velg innstillingselementet du ønsker å endre.
Vedlikeholdsmonitor

6-20
Vedlikehold og pleie
Planlagt vedlikehold
Du kan tilpasse innstillingene på oppsettdisplayet som følger:
*1 Den fleksible vedlikeholdsinnstillingen for motorolje er tilgjengelig (kun noen modeller). Ta kontakt med et
autorisert Mazda-verksted for detaljer.
Når den fleksible vedlikeholdsinnstillingen for motorolje er valgt, vil du se følgende elementer i displayet.
Bilen beregner den gjenværende levetiden til oljen på grunnlag av driftsforholdene og forteller deg når det er
på tide med et oljeskift ved å tenne skiftenøkkelindikatorlampen i instrumentpanelet.
*2 Når det er skiftet olje, er det nødvendig å tilbakestille motorstyringsenheten for SKYACTIV-D 2.2.
Et autorisert Mazda-verksted kan tilbakestille motorstyringsenheten. Du finner også fremgangsmåten for
tilbakestilling under Tilbakestilling av bilens motorstyringsenhet (side 6-29).
KlaffPunktForklaring
VedlikeholdInnstilling Varsling kan slås på/av.
Tid (måneder) Viser tid eller den kjørelengde til det er på tide med vedlikehold.
Velg dette elementet for å stille inn vedlikeholdsperioden.
”Service påkrevd!” vises i rødt og skiftenøkkelindikatorlampen
i instrumentpanelet vil lyse når den gjenværende kjørelengden er
under 500 km, eller antall dager igjen er under 15 (det som
kommer først). Kjørelengde
(mile eller km)
TilbakestillTilbakestiller tiden og distansen til de opprinnelige verdiene.
Når systemet slås på, må det tilbakestilles hver gang det utføres
vedlikehold.
DekkrotasjonInnstilling Varsling kan slås på/av.
Kjørelengde
(mile eller km)Viser distansen til det er på tide med dekkrotasjon.
Velg dette elementet for å stille inn distansen til dekkrotasjon.
”På tide med dekkrotasjon!” vises i rødt og
skiftenøkkelindikatorlampen i instrumentpanelet vil lyse når den
gjenværende kjørelengden er under 500 km.
TilbakestillTilbakestiller gjenværende distanse til den opprinnelige verdien.
Når systemet slås på, må det tilbakestilles hver gang dekkene
roteres.
OljeskiftInnstilling
*1Varsling kan slås på/av.
Kjørelengde
(mile eller km)Viser distansen til det er på tide med oljeskift.
Velg dette elementet for å stille inn distansen til oljeskift.
”Oljeskift påkrevd!” vises i rødt og skiftenøkkelindikatorlampen i
instrumentpanelet vil lyse når den gjenværende kjørelengden er
under 500 km.
Tilbakestill
*2Tilbakestiller gjenværende distanse til den opprinnelige verdien.
Når systemet slås på, må det tilbakestilles hver gang det skiftes
olje.
KlaffPunktForklaring
OljeskiftOljelevetid (%)Viser hvor mye det er igjen av oljens levetid til det er på tide med
oljeskift.
”Oljeskift påkrevd!” vises i rødt og skiftenøkkelindikatorlampen i
instrumentpanelet vil lyse når den gjenværende kjørelengden for
oljens levetid er under 500 km, eller antall dager igjen er under
15 (det som kommer først).
TilbakestillTilbakestiller gjenværende levetid for oljen til 100 %.
Systemet må du tilbakestilles hver gang det skiftes motorolje.

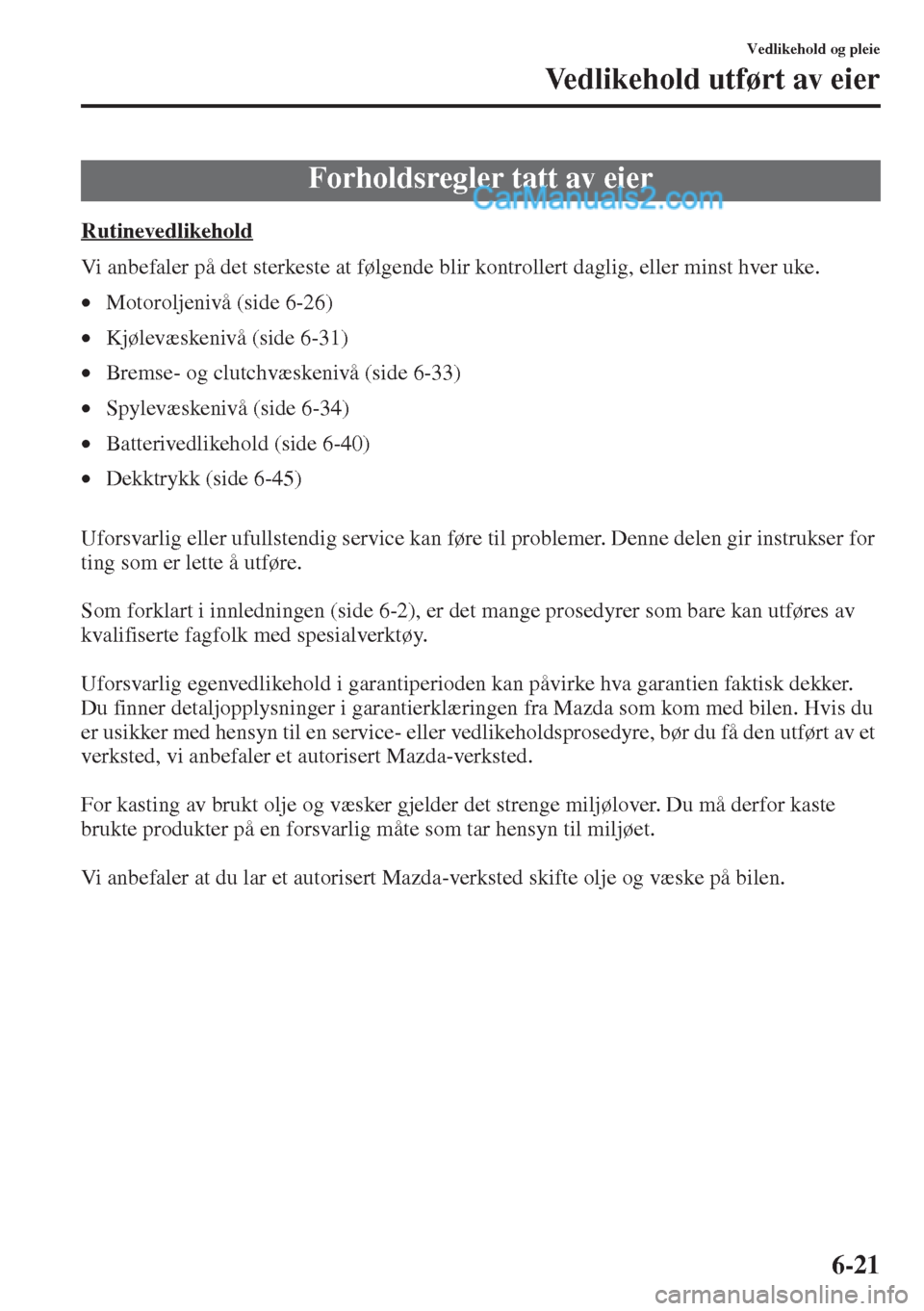

6-21
Vedlikehold og pleie
Vedlikehold utført av eier
Rutinevedlikehold
Vi anbefaler på det sterkeste at følgende blir kontrollert daglig, eller minst hver uke.
•Motoroljenivå (side 6-26)
•Kjølevæskenivå (side 6-31)
•Bremse- og clutchvæskenivå (side 6-33)
•Spylevæskenivå (side 6-34)
•Batterivedlikehold (side 6-40)
•Dekktrykk (side 6-45)
Uforsvarlig eller ufullstendig service kan føre til problemer. Denne delen gir instrukser for
ting som er lette å utføre.
Som forklart i innledningen (side 6-2), er det mange prosedyrer som bare kan utføres av
kvalifiserte fagfolk med spesialverktøy.
Uforsvarlig egenvedlikehold i garantiperioden kan påvirke hva garantien faktisk dekker.
Du finner detaljopplysninger i garantierklæringen fra Mazda som kom med bilen. Hvis du
er usikker med hensyn til en service- eller vedlikeholdsprosedyre, bør du få den utført av et
verksted, vi anbefaler et autorisert Mazda-verksted.
For kasting av brukt olje og væsker gjelder det strenge miljølover. Du må derfor kaste
brukte produkter på en forsvarlig måte som tar hensyn til miljøet.
Vi anbefaler at du lar et autorisert Mazda-verksted skifte olje og væske på bilen.
Forholdsregler tatt av eier

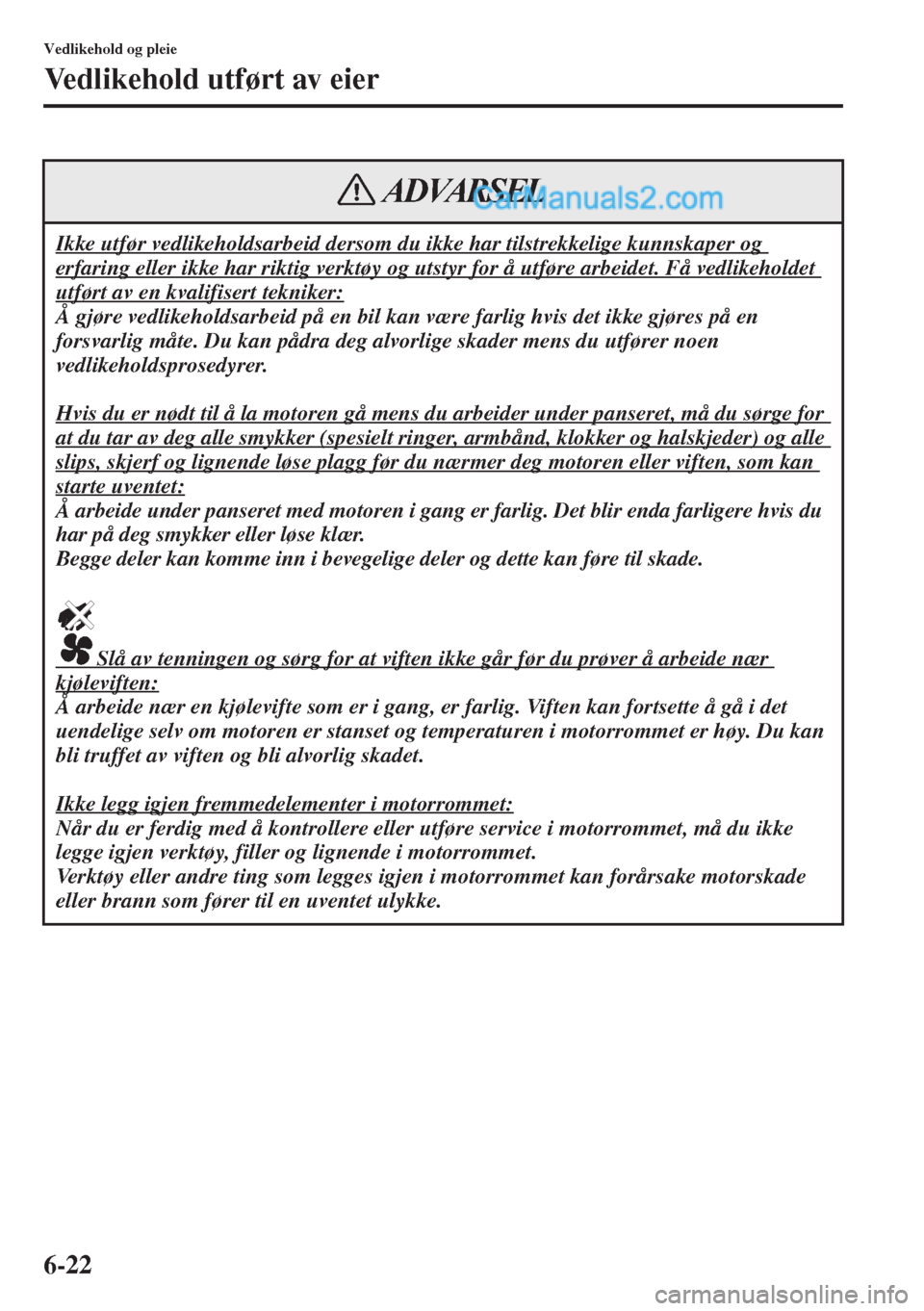

6-22
Vedlikehold og pleie
Vedlikehold utført av eier
Ikke utfør vedlikeholdsarbeid dersom du ikke har tilstrekkelige kunnskaper og
erfaring eller ikke har riktig verktøy og utstyr for å utføre arbeidet. Få vedlikeholdet
utført av en kvalifisert tekniker:
Å gjøre vedlikeholdsarbeid på en bil kan være farlig hvis det ikke gjøres på en
forsvarlig måte. Du kan pådra deg alvorlige skader mens du utfører noen
vedlikeholdsprosedyrer.
Hvis du er nødt til å la motoren gå mens du arbeider under panseret, må du sørge for
at du tar av deg alle smykker (spesielt ringer, armbånd, klokker og halskjeder) og alle
slips, skjerf og lignende løse plagg før du nærmer deg motoren eller viften, som kan
starte uventet:
Å arbeide under panseret med motoren i gang er farlig. Det blir enda farligere hvis du
har på deg smykker eller løse klær.
Begge deler kan komme inn i bevegelige deler og dette kan føre til skade.
Slå av tenningen og sørg for at viften ikke går før du prøver å arbeide nær
kjøleviften:
Å arbeide nær en kjølevifte som er i gang, er farlig. Viften kan fortsette å gå i det
uendelige selv om motoren er stanset og temperaturen i motorrommet er høy. Du kan
bli truffet av viften og bli alvorlig skadet.
Ikke legg igjen fremmedelementer i motorrommet:
Når du er ferdig med å kontrollere eller utføre service i motorrommet, må du ikke
legge igjen verktøy, filler og lignende i motorrommet.
Verktøy eller andre ting som legges igjen i motorrommet kan forårsake motorskade
eller brann som fører til en uventet ulykke.
ADVARSEL
