sensor MAZDA MODEL CX-5 2015 Brukerhåndbok (in Norwegian)

4-219
Under kjøring
Ryggeskjerm
tVisbart område på skjermen
Bildene på skjermen kan være forskjellig fra de faktiske forholdene.
(Skjermvisning)
(Det du faktisk ser)
Gjenstand Pynt
Støtfanger
Visning av hindring
oppdaget i
parkeringssensorsystemet
(forutsett bilbane,
displaytype for hjelpelinjer)
Noen modeller
Kontroller at det er trygt i området rundt bilen

4-234
Under kjøring
Parkeringssensorsystem
Parkeringssensorsystemet bruker ultrasoniske sensorer til å registrere hindringer rundt
bilen ved parkering i en garasje eller under parallellparkering når bilen kjøres i en hastighet
på omtrent 10 km/t eller mindre. Systemet er utstyrt med en hjelpeenhet som varsler
føreren med en pipelyd og en indikator av registrert hindring*, om den omtrentlige
avstanden fra bilen til hindringen.
Parkeringssensorsystem*
Du kan ikke stole blindt på parkeringssensorsystemet, og du må huske på å sjekke
sikkerheten rundt bilen visuelt når du kjører.
Dette systemet kan hjelpe føreren til å kjøre og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag
av systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når
du kjører.
Fremre sensor
Fremre hjørnesensorBakre sensor
Bakre hjørnesensor
ADVARSEL
*Noen modeller.

4-235
Under kjøring
Parkeringssensorsystem
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke
systemets funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet
til en sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
• Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når den
fjernes).
• Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
• Sensoren er dekket av en hånd.
• Bilen får store støt.
• Bilen står for mye på skrå.
• Under ekstremt varme eller kalde værforhold.
• Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
• Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor
lastebil eller sensorene på en annen bil.
• Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
• Det er montert en kommersielt tilgjengelig skjermstang eller antenne for
radiosender i bilen.
• Bilen beveger seg mot en høy eller firkantet kantestein.
• En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er
lavere enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke
lenger registreres når bilen kommer nærmere.
•Det kan hende følgende typer hindringer ikke registreres:
• Tynne gjenstander som vaier eller tau
• Ting som lett absorberer lydbølger, som bomull eller snø
• Vinkelformede gjenstander
• Meget høye gjenstander, og de som er brede øverst
• Små, korte gjenstander
•Få alltid systemet undersøkt av et verksted, vi anbefaler et autorisert Mazda-verksted,
dersom støtfangerne utsettes for støt, selv i en mindre ulykke. Hvis sensorene bøyes,
kan de ikke registrere hindringer.
•Det kan hende systemet har en funksjonsfeil hvis lydsignalet ikke høres eller
indikatorlampen ikke tennes når parkeringssensorene slås på. Be om råd fra et
verksted, vi anbefaler et autorisert Mazda-verksted.

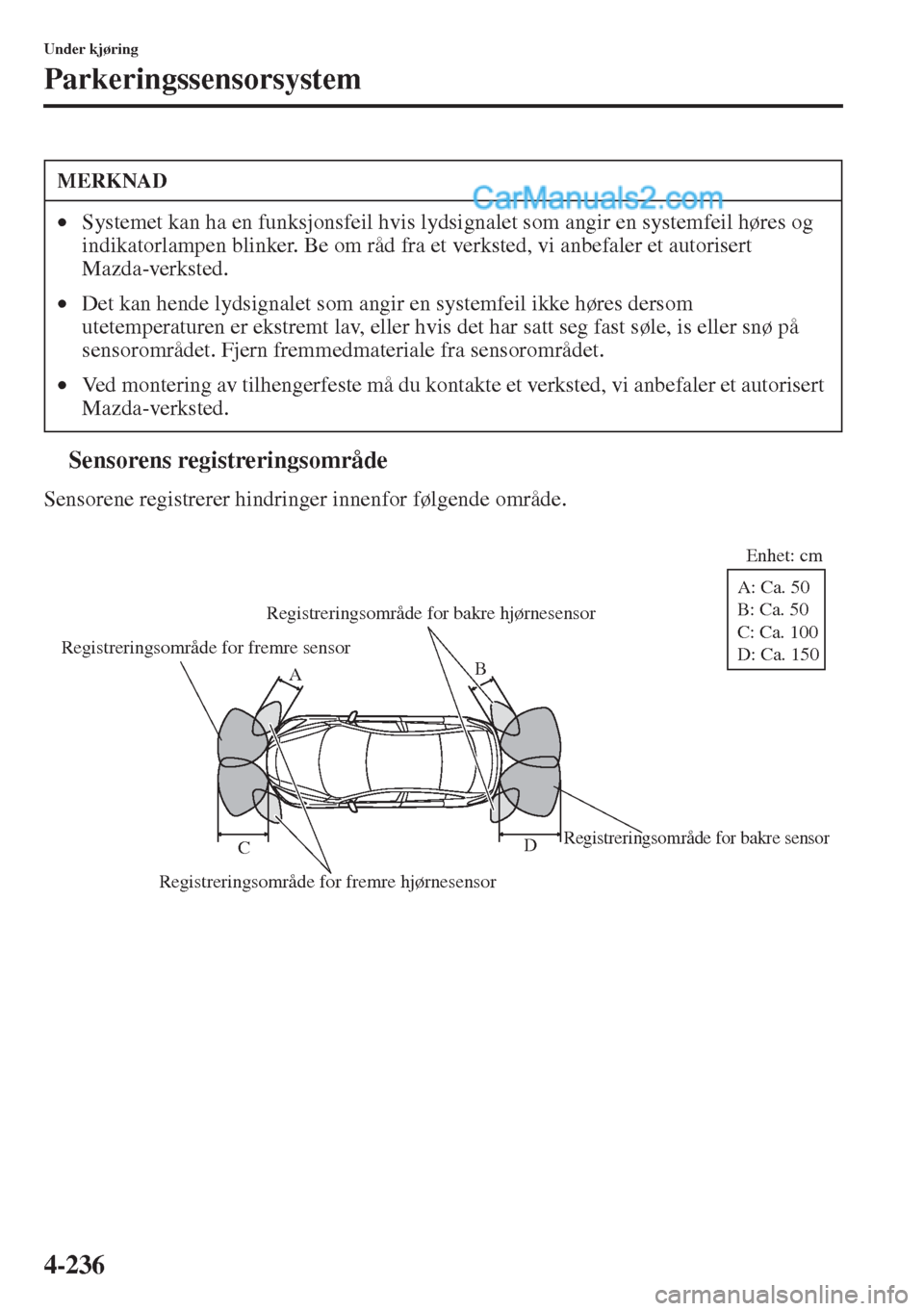

4-236
Under kjøring
Parkeringssensorsystem
tSensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.
MERKNAD
•Systemet kan ha en funksjonsfeil hvis lydsignalet som angir en systemfeil høres og
indikatorlampen blinker. Be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
•Det kan hende lydsignalet som angir en systemfeil ikke høres dersom
utetemperaturen er ekstremt lav, eller hvis det har satt seg fast søle, is eller snø på
sensorområdet. Fjern fremmedmateriale fra sensorområdet.
•Ved montering av tilhengerfeste må du kontakte et verksted, vi anbefaler et autorisert
Mazda-verksted.
Registreringsområde for fremre sensor
Registreringsområde for fremre hjørnesensor
Registreringsområde for bakre sensor
Registreringsområde for bakre hjørnesensor
BEnhet: cm
A
D
CA: Ca. 50
B: Ca. 50
C: Ca. 100
D: Ca. 150

4-237
Under kjøring
Parkeringssensorsystem
tBruk av parkeringshjelpsensorsystem
Bryteren kan aktiveres når tenningen rt skrudd PÅ, girspaken står i en annen posisjon enn
R og bilens hastighet er omtrent 10 km/t eller mindre.
Når parkeringssensorbryteren trykkes, høres en pipetone og indikatoren på registrert
hindring* vises på lydskjermbildet, og indikatorlampen i bryteren tennes.
Sensorens registreringstilstand
Systemet kan brukes når tenningen er skrudd PÅ og parkeringshjelpsensorbryteren er
slått på.
Systemet vil deretter virke når girspaken settes i revers (R).
Sensorene registrerer hindringer under følgende forhold:
Systemet avbrytes under følgende forhold:
•Parkeringssensorbryteren trykkes mens parkeringssensoren er i bruk.
•Bilens hastighet er 10 km/t eller høyere.
MERKNAD
Hvis systemet koples ut, vil det ikke bli automatisk gjenopprettet selv om bilens
hastighet reduseres til 10 km/t eller lavere.
SensorTilstand
Fremre sensorGirspaken står i en annen posisjon enn revers (R) og bilens hastighet er omtrent
10 km/t eller mindre.
Fremre hjørnesensor Bilens hastighet er omtrent 10 km/t eller mindre.
Bakre sensor Girspaken står i revers (R).
Bakre hjørnesensor Girspaken står i revers (R) og bilens hastighet er omtrent 10 km/t eller mindre.
Indikatorlampe
*Noen modeller.

4-238
Under kjøring
Parkeringssensorsystem
tIndikator for registrert hindring
Posisjonen til en sensor som har registrert en hindring, vises. Måleren lyser på forskjellige
steder avhengig av avstanden til en hindring som registreres av sensoren.
Ettersom bilen nærmer seg en hindring, lyser sonen i måleren nærmest bilen.
Sensormåler i fremre
venstre hjørneSensormåler i
fremre høyre hjørne
Sensormåler i
bakre høyre hjørne Sensormåler i
bakre venstre hjørneFremre sensormåler
Bakre sensormåler

4-239
Under kjøring
Parkeringssensorsystem
Varsel om systemproblem
Hvis et av problemene som er angitt i tabellen nedenfor oppstår, blir føreren varslet om
problemet som vist, avhengig av systemtypen.
RegistreringsindikatorLøsning
FrakoplingSystemet kan ha en funksjonsfeil. Få bilen
undersøkt på et verksted, vi anbefaler et autorisert
Mazda-verksted, så snart som mulig.
SystemsviktSystemet kan ha en funksjonsfeil. Få bilen
undersøkt på et verksted, vi anbefaler et autorisert
Mazda-verksted, så snart som mulig.
Frost/tilsmussingDet kan befinne seg fremmedlegemer
i sensorområdet som tilsvarer den registrerte
hindringen som vises. Hvis systemet ikke fungerer,
må du få bilen undersøkt på et verksted, vi
anbefaler et autorisert Mazda-verksted.

4-240
Under kjøring
Parkeringssensorsystem
tVarseltone for parkeringssensor.
Varseltonen lyder som følgende når systemet er i drift.Fremre sensor, bakre sensor
*1 Hastigheten på pipetonen øker, etter hvert som bilen nærmer seg hindringen.
Avstandsregis-
treringsområdeAvstand mellom bil og hindringVarseltone*1Fremre sensorBakre sensor
Lengste avstandCa.: 100—60 cm Ca.: 150—60 cm
Sakte avbrutt lyd
Lengste avstandCa.: 60—45 cm Ca.: 60—45 cm
Middels avbrutt
lyd
Midtre avstandCa. 45—35 cm
Ca. 45—35 cm
Rask avbrutt lyd
Nærmeste
avstandInnenfor ca. 35 cm Innenfor ca. 35 cm
Kontinuerlig lyd

4-241
Under kjøring
Parkeringssensorsystem
Fremre hjørnesensor, bakre hjørnesensor
*1 Hastigheten på pipetonen øker, etter hvert som bilen nærmer seg hindringen.
Avstandsregistre-
ringsområdeAvstand mellom bil og hindringVarseltone*1Fremre/bakre hjørnesensor
Lengste avstandCa. 50—38 cm
Middels avbrutt lyd
Midtre avstandCa. 38—25 cm
Rask avbrutt lyd
Nærmeste avstandInnenfor ca. 25 cm
Kontinuerlig lyd
MERKNAD
Hvis en hindring registreres i en sone i 6 sekunder eller mer, stopper pipetonen (unntatt
i den nærmeste avstandssonen). Hvis den samme hindringen registreres i en annen sone,
høres den tilsvarende pipetonen.

4-242
Under kjøring
Parkeringssensorsystem
tNår varselindikator/-tone er aktivert
Systemet varsler føreren om at noe er unormalt ved å aktivere pipetonen og
indikatorlampen.
Indikator/pipetoneKontroll
Indikatorlampen blinker når
parkeringssensorbryteren
trykkes mens bilen har en fart
på 10 km/t eller mindre.Systemet kan ha en funksjonsfeil. Få bilen undersøkt på et verksted,
vi anbefaler et autorisert Mazda-verksted, så snart som mulig.
Pipetonen høres ikke.Systemet kan ha en funksjonsfeil. Få bilen undersøkt på et verksted,
vi anbefaler et autorisert Mazda-verksted, så snart som mulig.
Den avbrutte lyden av
summetonen høres fem ganger.Fjern fremmedmateriale fra sensorområdet. Hvis systemet ikke fungerer,
må du få bilen undersøkt på et verksted, vi anbefaler et autorisert
Mazda-verksted.
En indikator på registrert
hindring vises kontinuerlig.Se Indikator for registrert hindring på side 4-238.
